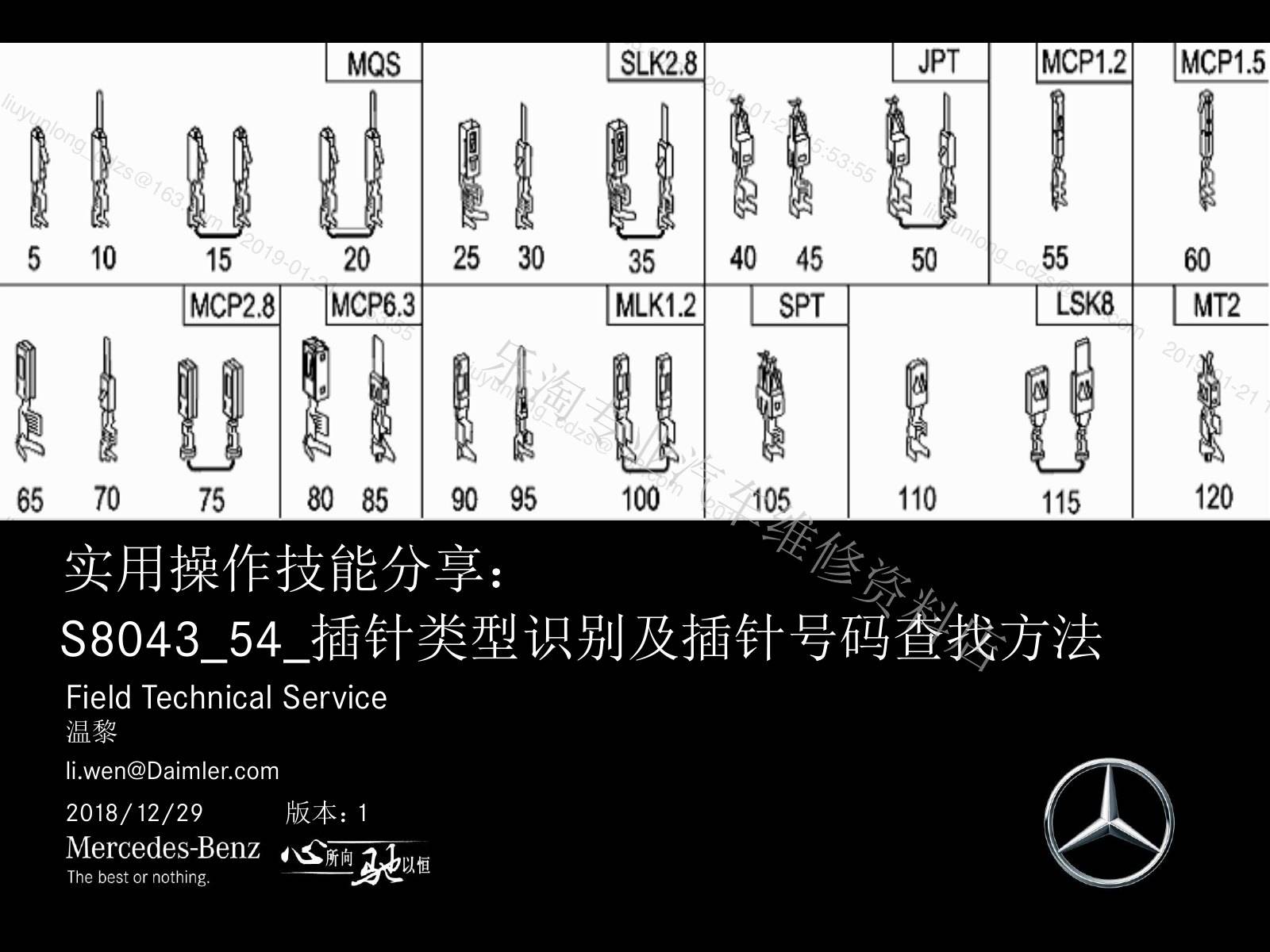

奔驰S8043_54_插针类型识别及插针号码查找方法

一、适用车型与故障信息

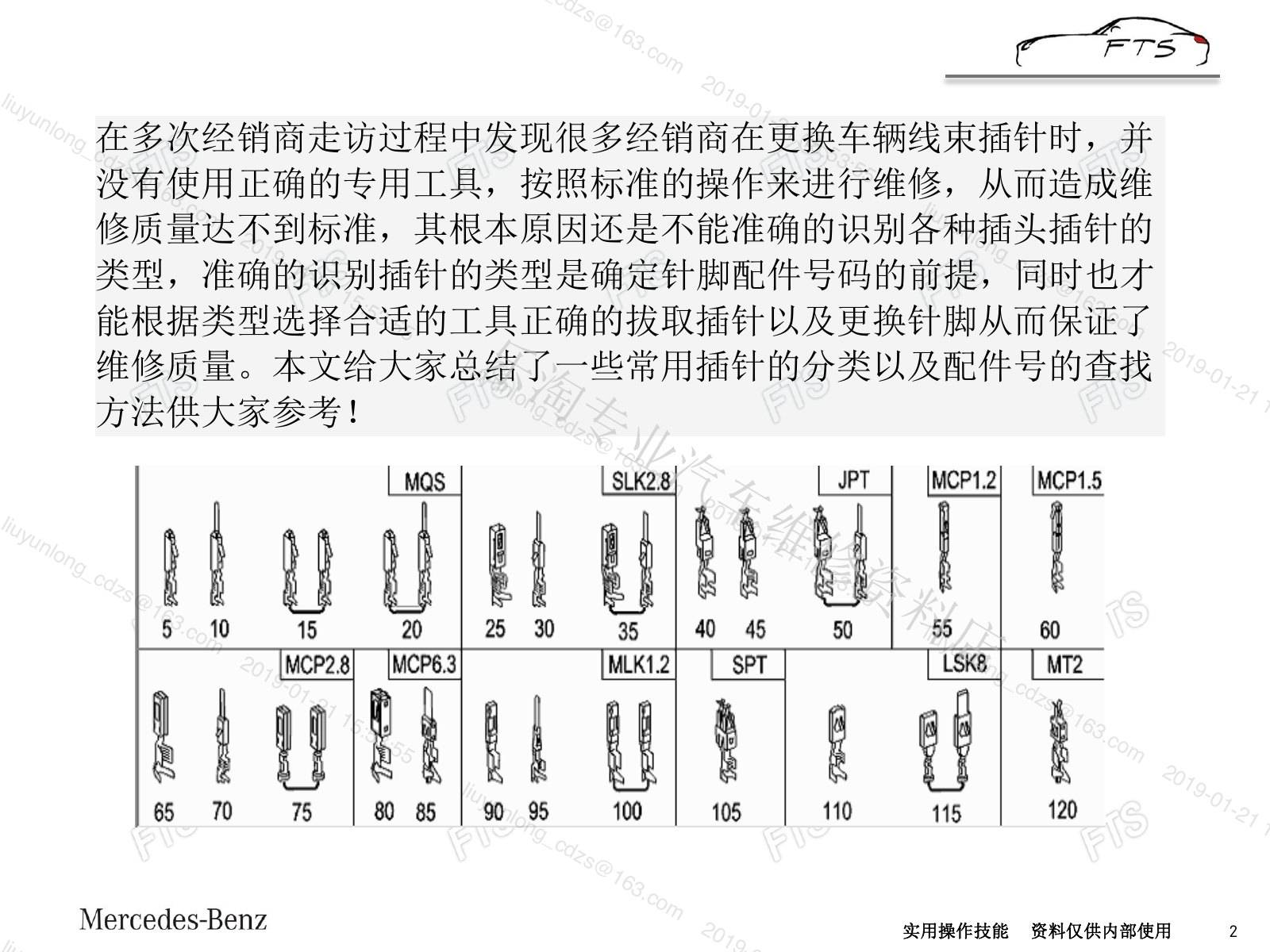

• 2 实用操作技能在多次经销商走访过程中发现很多经销商在更换车辆线束插针时，并没有使用正确的专用工具，按照标准的操作来进行维修，从而造成维修质量达不到标准，其根本原因还是不能准确的识别各种插头插针的类型，准确的识别插针的类型是确定针脚配件号码的前提，同时也才能根据类型选择合适的工具正确的拔取插针以及更换针脚从而保证了维修质量。

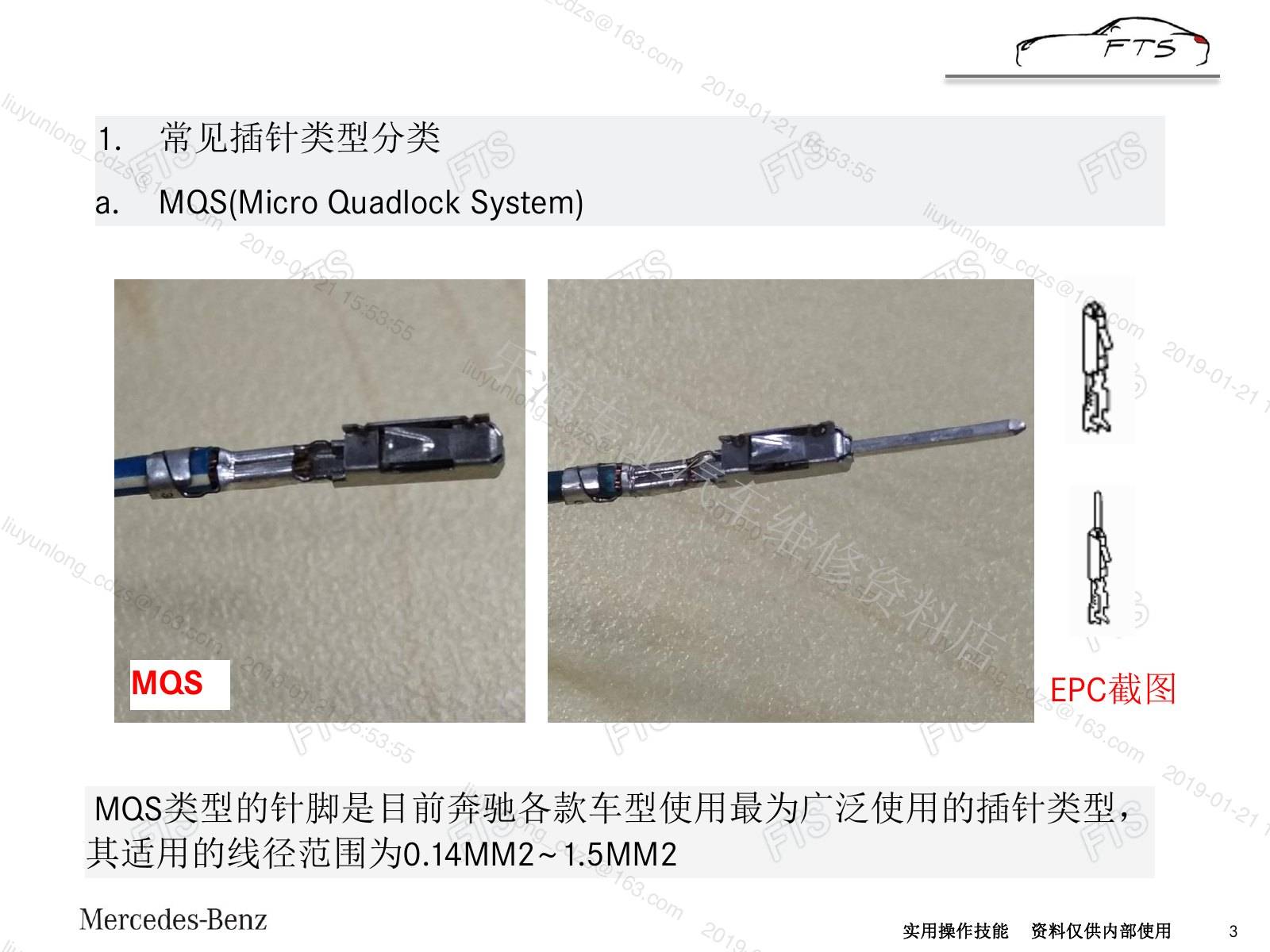

• 1. 常见插针类型分类MQS类型的针脚是目前奔驰各款车型使用最为广泛使用的插针类型，其适用的线径范围为0.14MM2~1.5MM2EPC截图 MQS

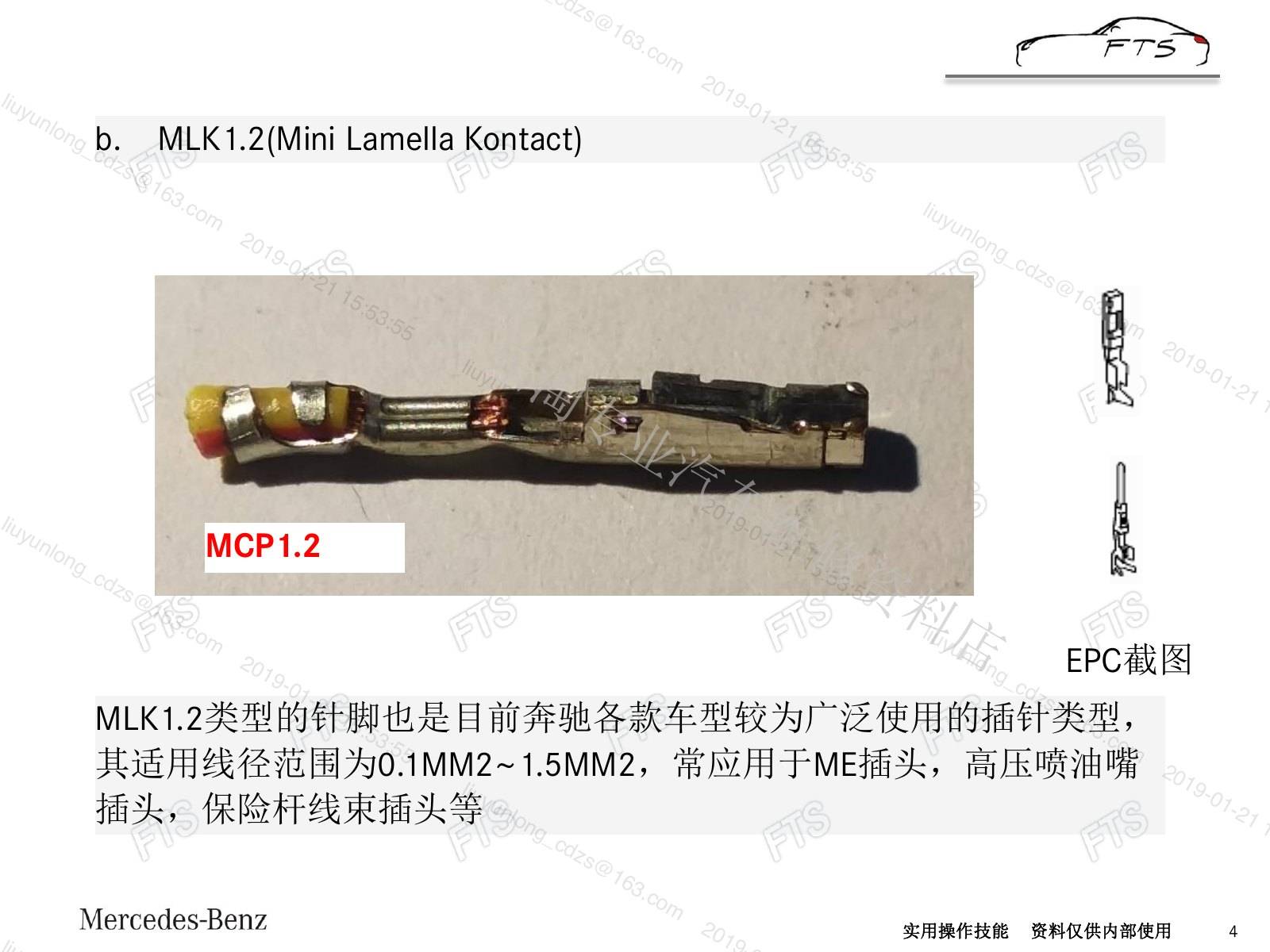

• 4 实用操作技能MLK1.2类型的针脚也是目前奔驰各款车型较为广泛使用的插针类型，其适用线径范围为0.1MM2~1.5MM2，常应用于ME插头，高压喷油嘴插头，保险杆线束插头等EPC截图

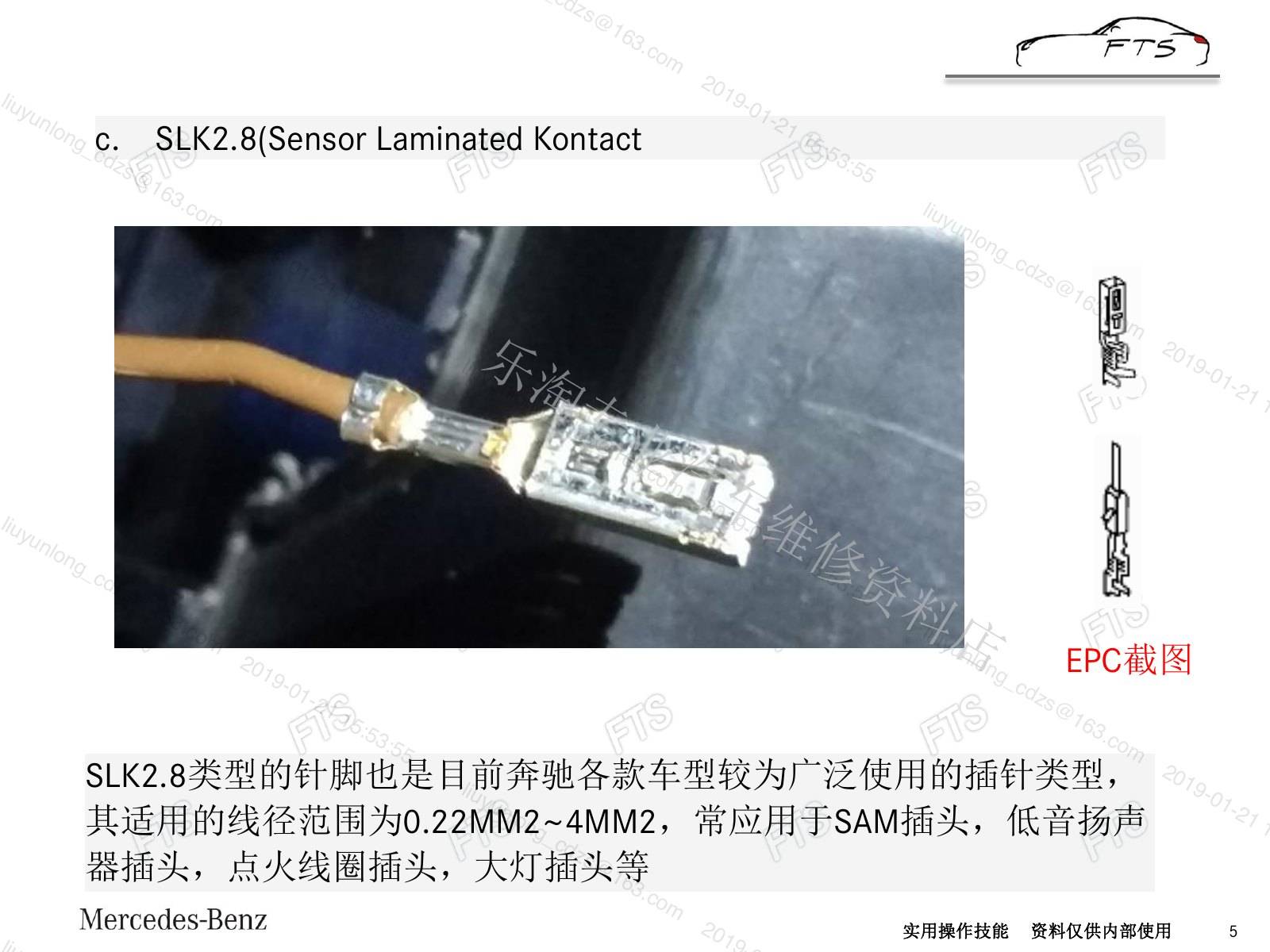

• 5 实用操作技能SLK2.8类型的针脚也是目前奔驰各款车型较为广泛使用的插针类型，其适用的线径范围为0.22MM2~4MM2，常应用于SAM插头，低音扬声器插头，点火线圈插头，大灯插头等EPC截图

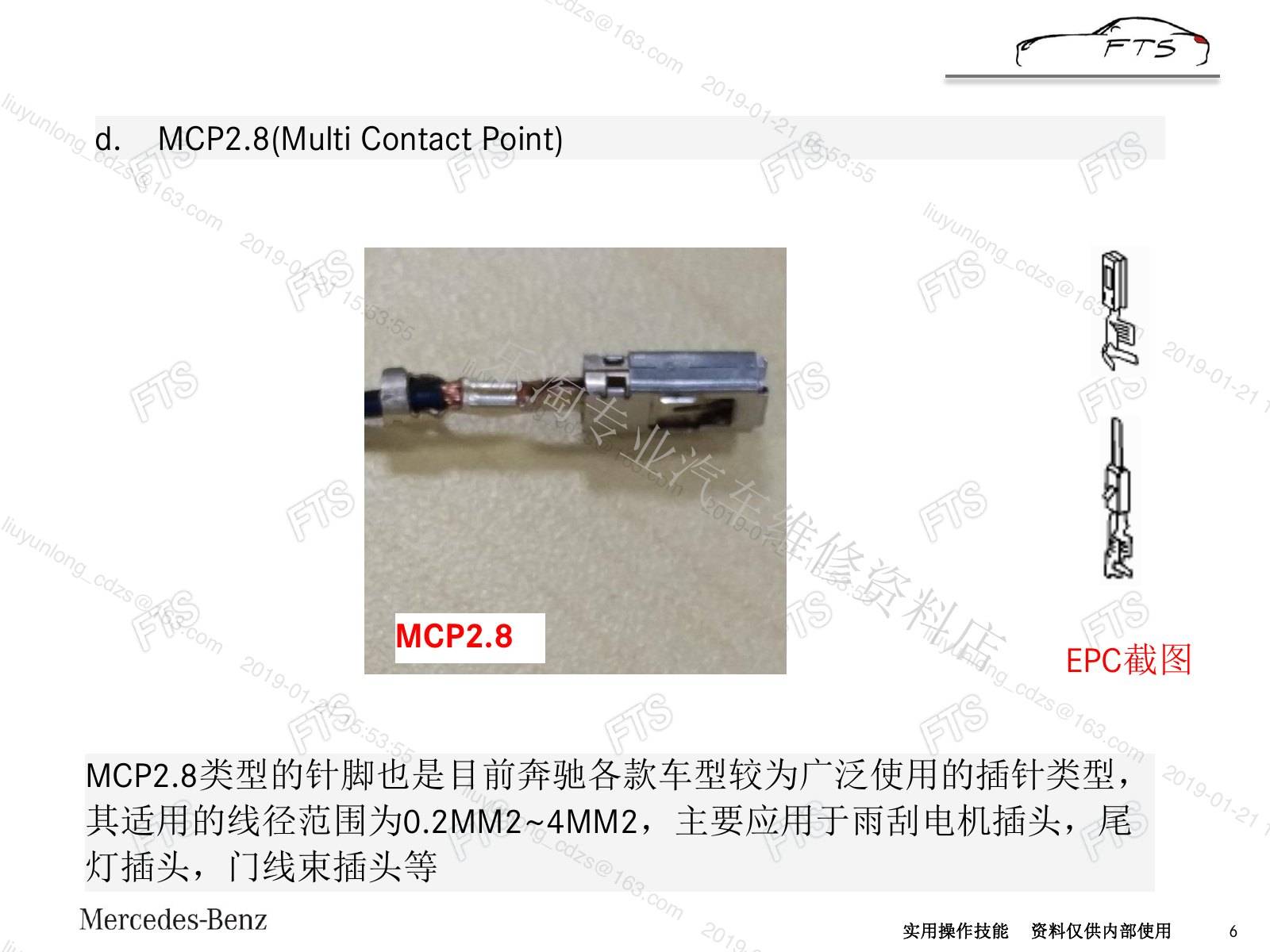

• 6 实用操作技能MCP2.8类型的针脚也是目前奔驰各款车型较为广泛使用的插针类型，其适用的线径范围为0.2MM2~4MM2，主要应用于雨刮电机插头，尾灯插头，门线束插头等EPC截图

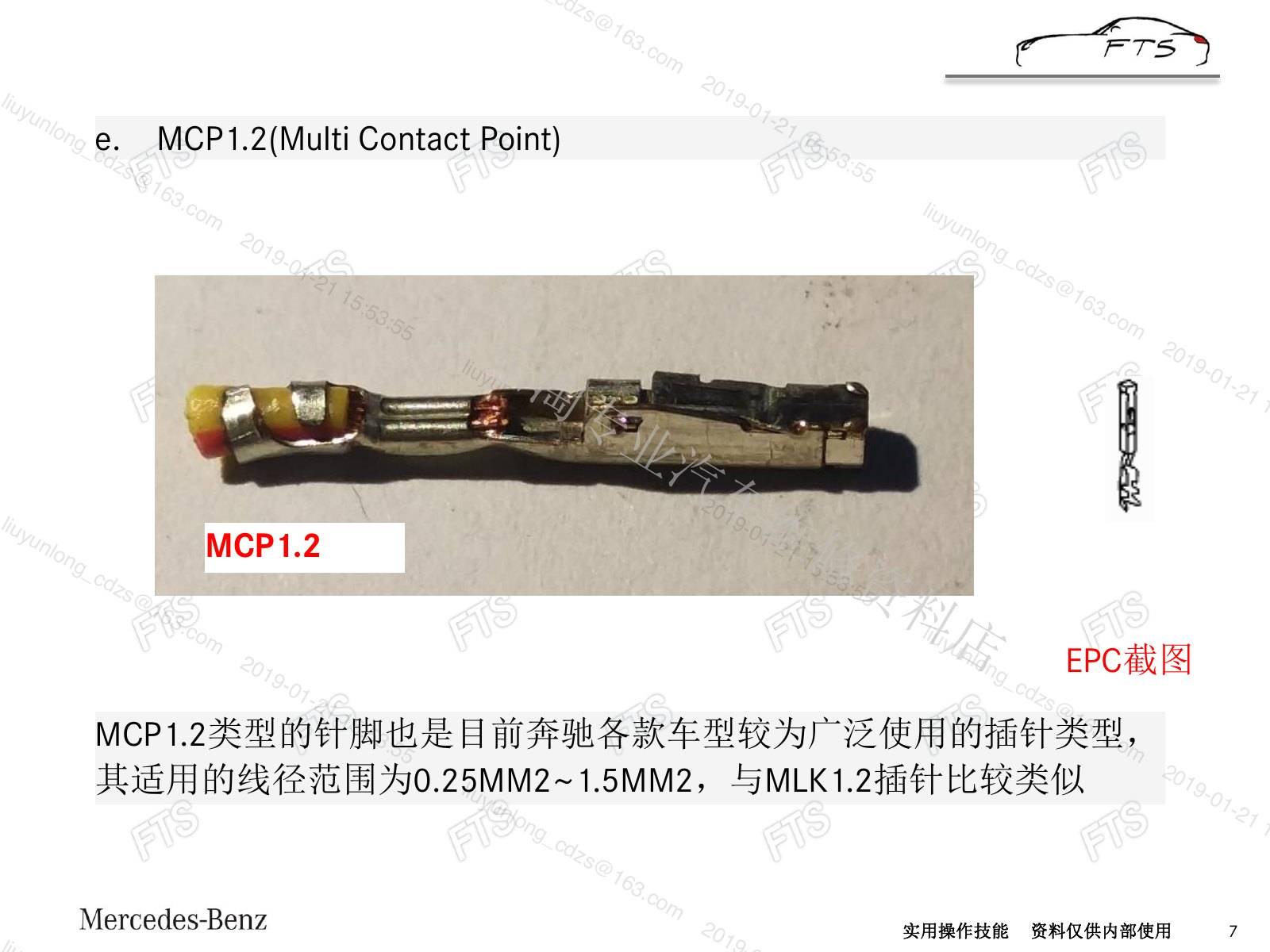

• 7 实用操作技能MCP1.2类型的针脚也是目前奔驰各款车型较为广泛使用的插针类型，其适用的线径范围为0.25MM2~1.5MM2，与MLK1.2插针比较类似EPC截图

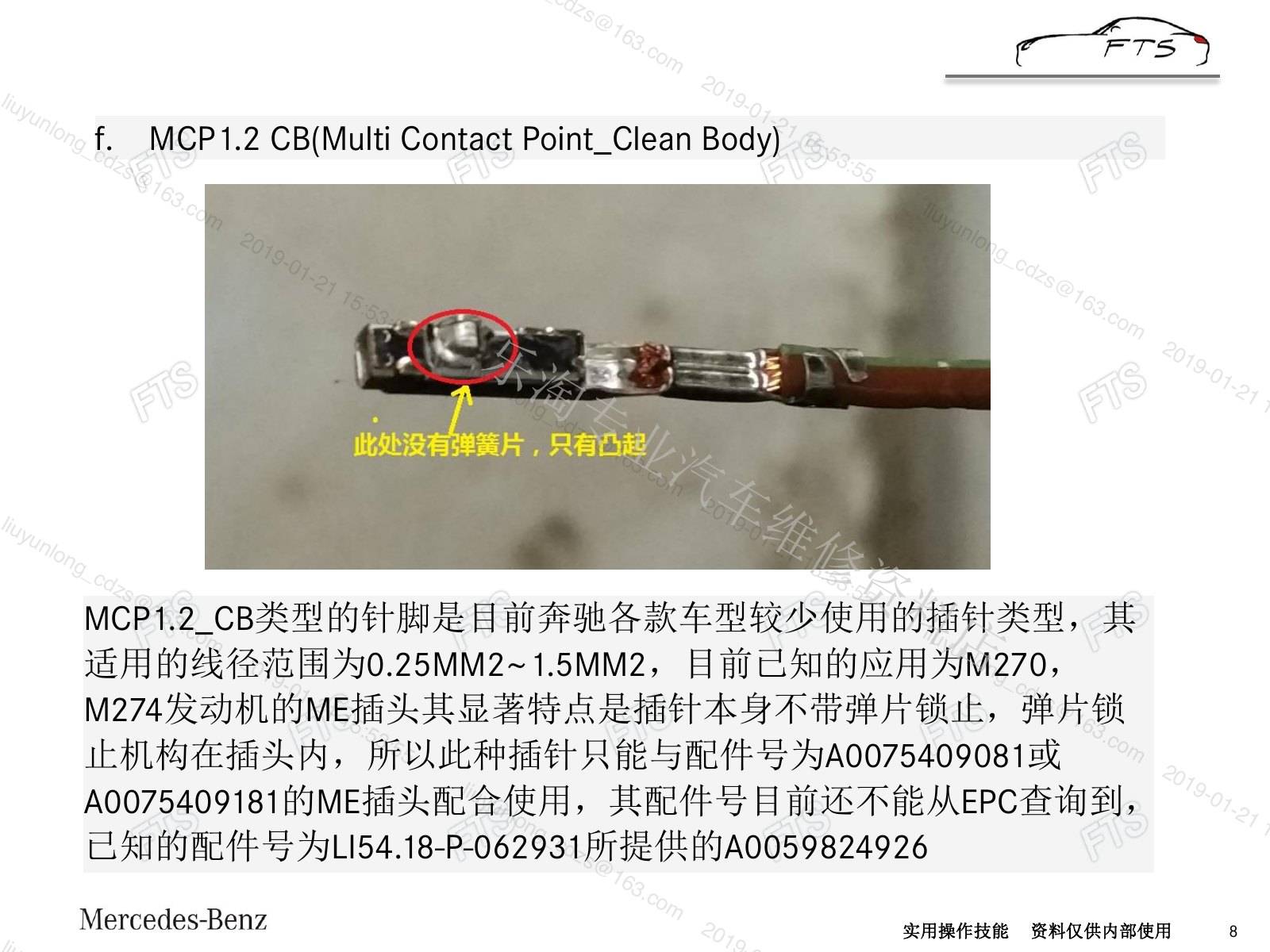

• 8 实用操作技能MCP1.2_CB类型的针脚是目前奔驰各款车型较少使用的插针类型，其适用的线径范围为0.25MM2~1.5MM2，目前已知的应用为M270，M274发动机的ME插头其显著特点是插针本身不带弹片锁止，弹片锁止机构在插头内，所以此种插针只能与配件号为A0075409081或A0075409181的ME插头配合使用，其配件号目前还不能从EPC查询到，

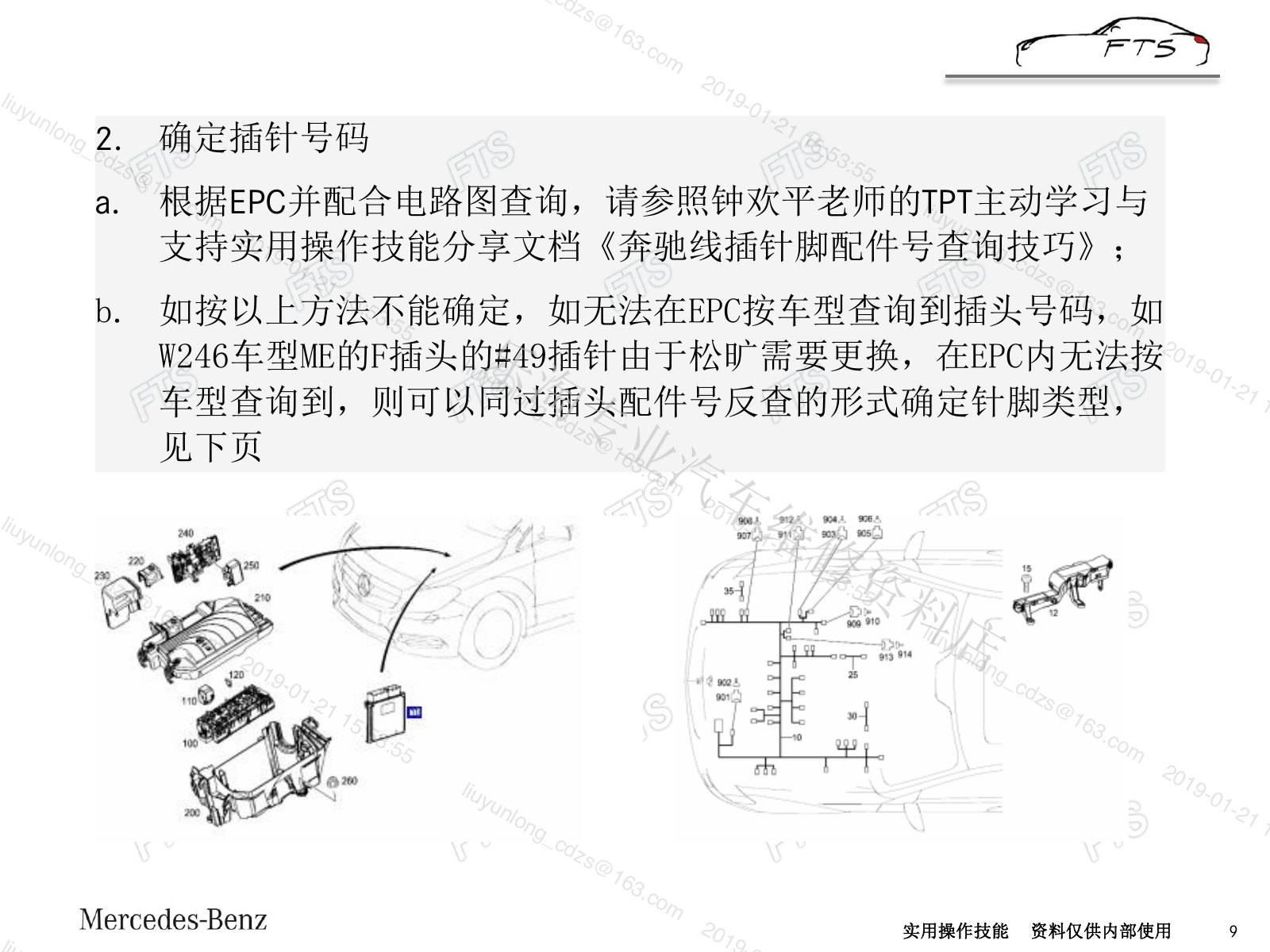

• b. 如按以上方法不能确定，如无法在EPC按车型查询到插头号码，如W246车型ME的F插头的#49插针由于松旷需要更换，在EPC内无法按车型查询到，则可以同过插头配件号反查的形式确定针脚类型，

二、检查与诊断要点

• S8043_54_插针类型识别及插针号码查找方法

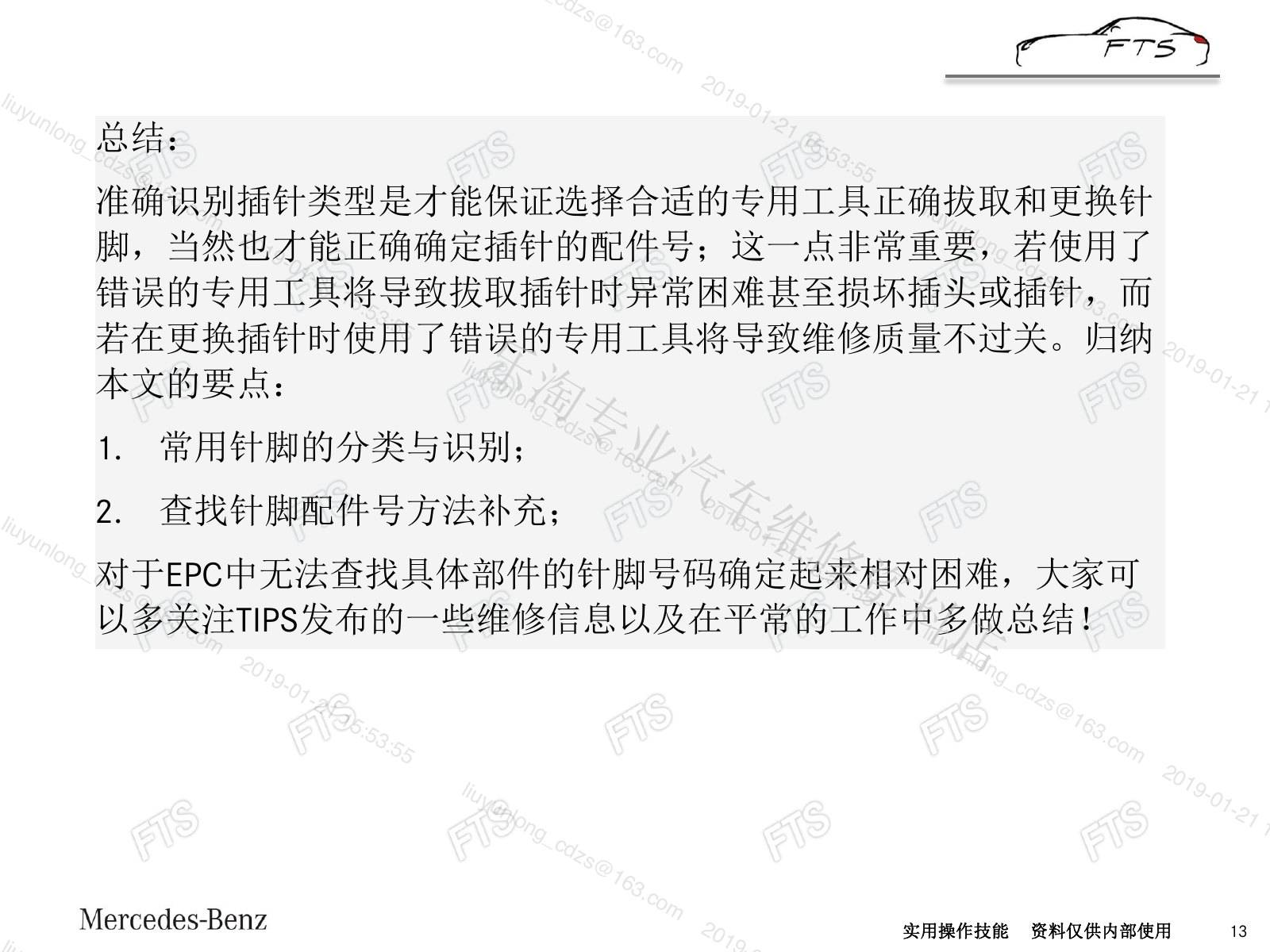

• 13 实用操作技能准确识别插针类型是才能保证选择合适的专用工具正确拔取和更换针脚，当然也才能正确确定插针的配件号；这一点非常重要，若使用了错误的专用工具将导致拔取插针时异常困难甚至损坏插头或插针，而若在更换插针时使用了错误的专用工具将导致维修质量不过关。归纳本文的要点：
• 1. 常用针脚的分类与识别；

三、维修处理与操作要求

• 3 实用操作技能
• 9 实用操作技能
• a. 根据EPC并配合电路图查询，请参照钟欢平老师的TPT主动学习与支持实用操作技能分享文档《奔驰线插针脚配件号查询技巧》；

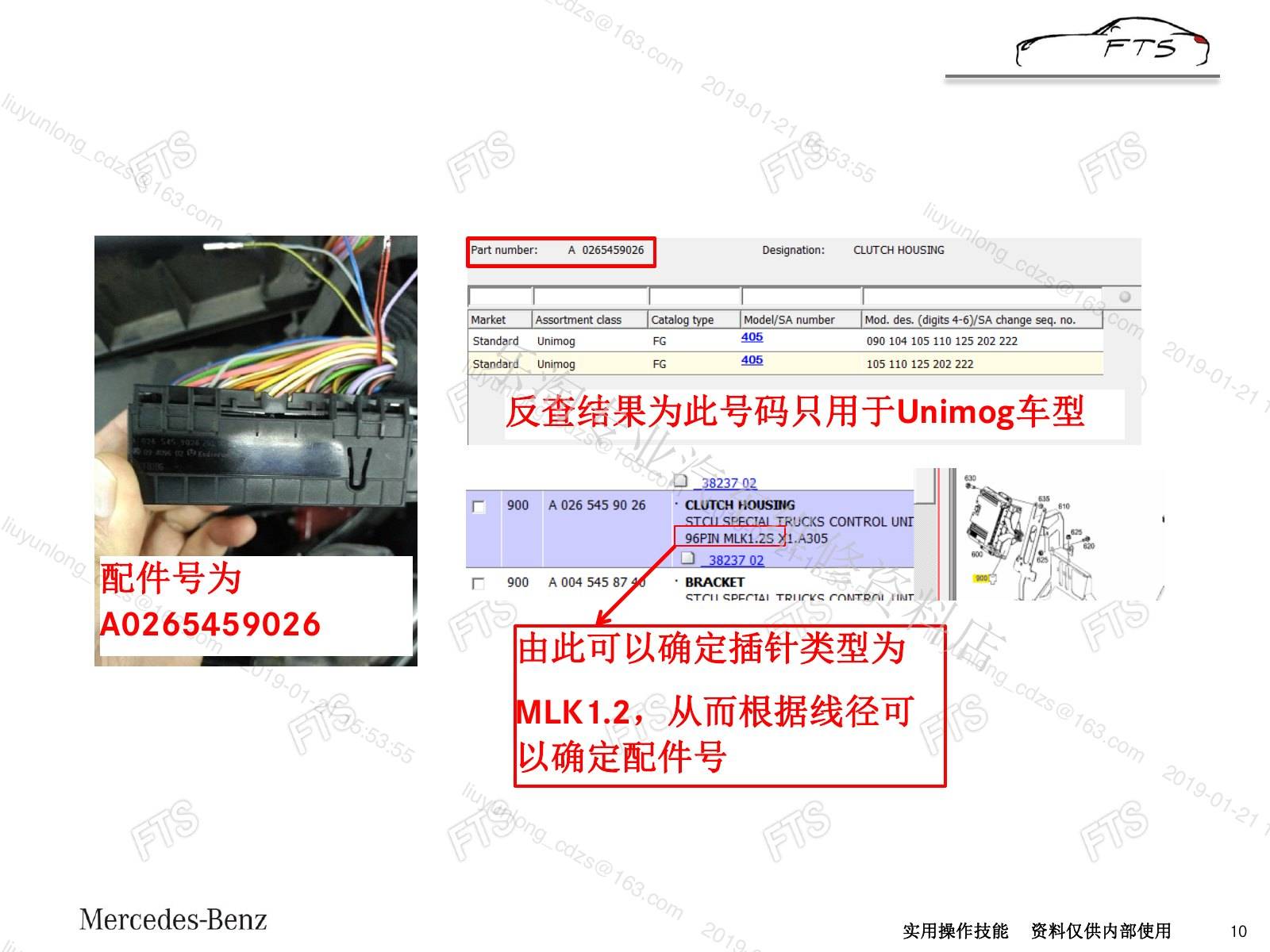

• 10 实用操作技能配件号为反查结果为此号码只用于Unimog车型由此可以确定插针类型为MLK1.2，从而根据线径可以确定配件号

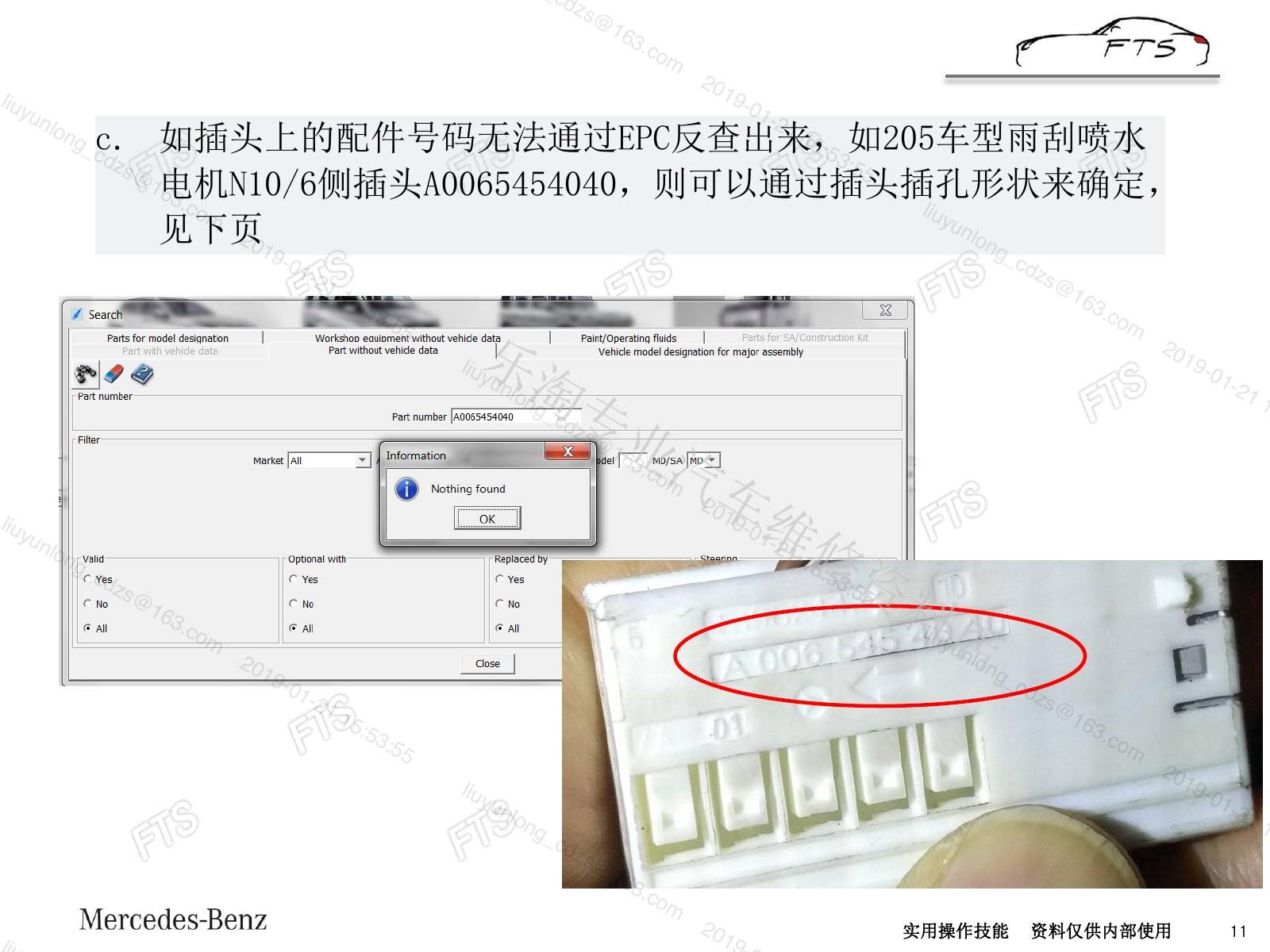

• 11 实用操作技能

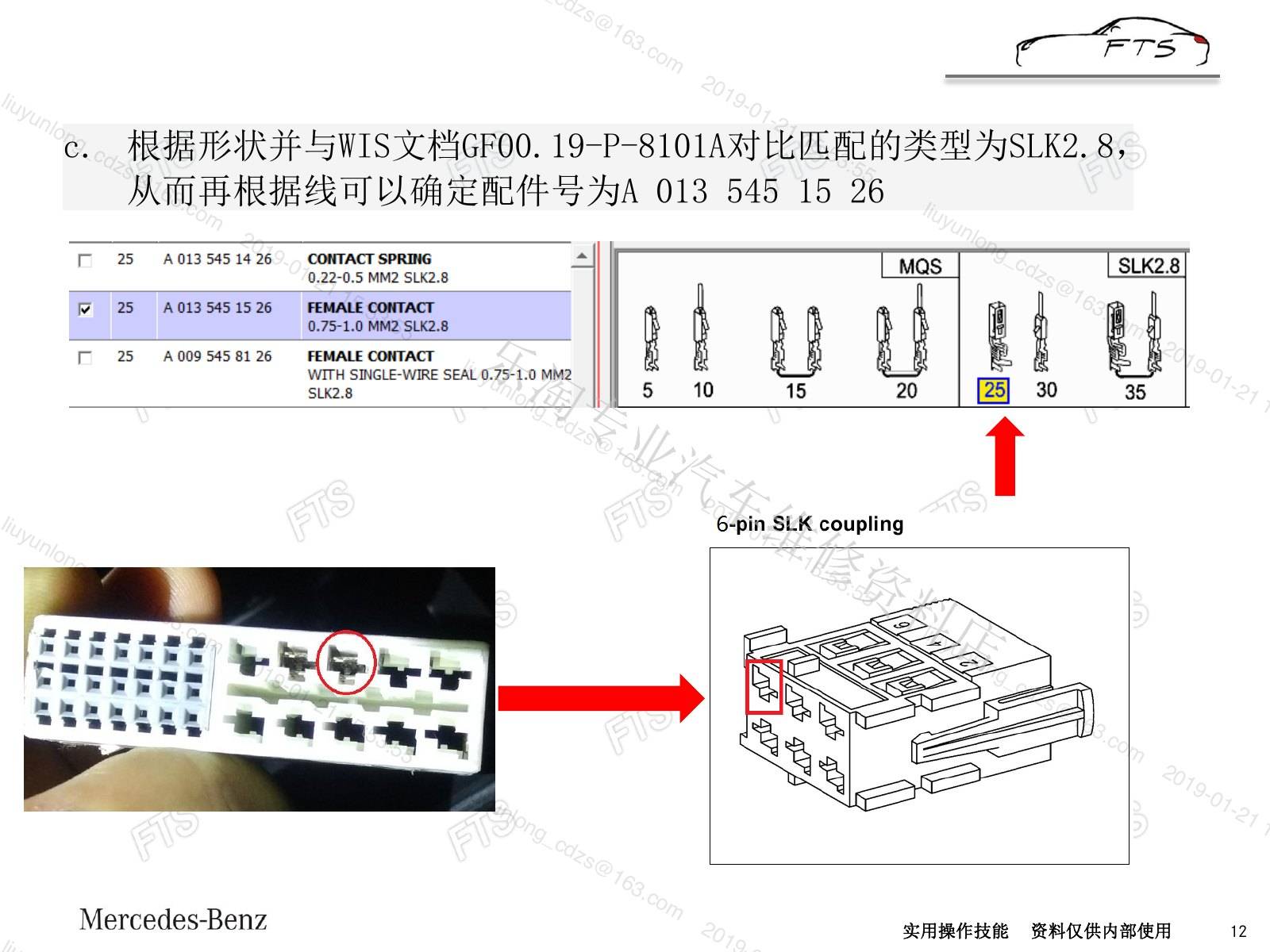

• 12 实用操作技能
• 对于EPC中无法查找具体部件的针脚号码确定起来相对困难，大家可以多关注TIPS发布的一些维修信息以及在平常的工作中多做总结！

四、记录与注意事项

• 3 实用操作技能
• 9 实用操作技能
• a. 根据EPC并配合电路图查询，请参照钟欢平老师的TPT主动学习与支持实用操作技能分享文档《奔驰线插针脚配件号查询技巧》；
• 10 实用操作技能配件号为反查结果为此号码只用于Unimog车型由此可以确定插针类型为MLK1.2，从而根据线径可以确定配件号

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
