奔驰W246多功能摄像头校准：风挡安装、标定板定位与XENTRY引导

多功能摄像头更换、风挡更换、事故维修或前部几何状态变化后，可能需要进行校准。标定板距离、车辆高度和地面水平度都会影响校准结果。

校准前应先排除摄像头视野遮挡、风挡污渍、故障码和车辆底盘高度问题。

一、确认需要校准的原因和前提

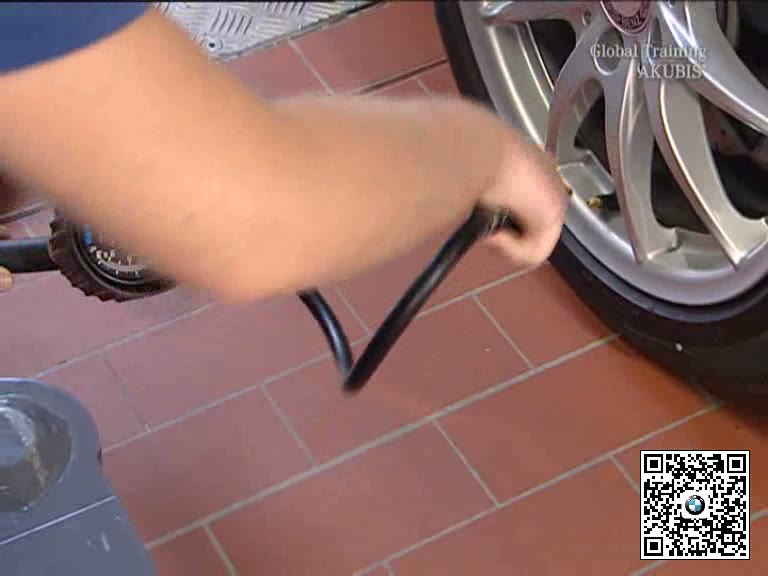

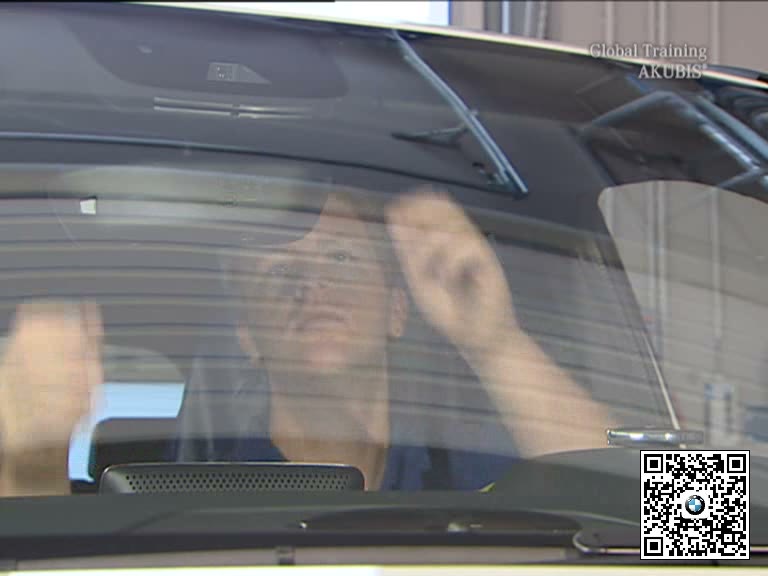

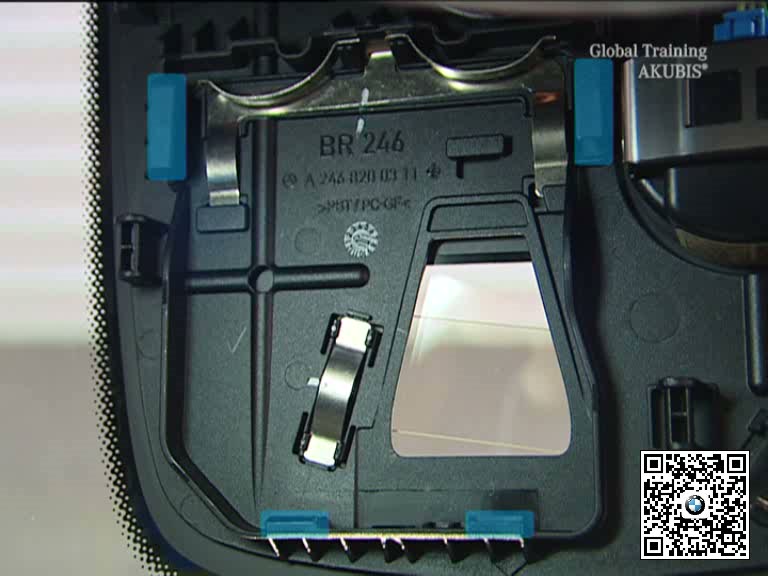

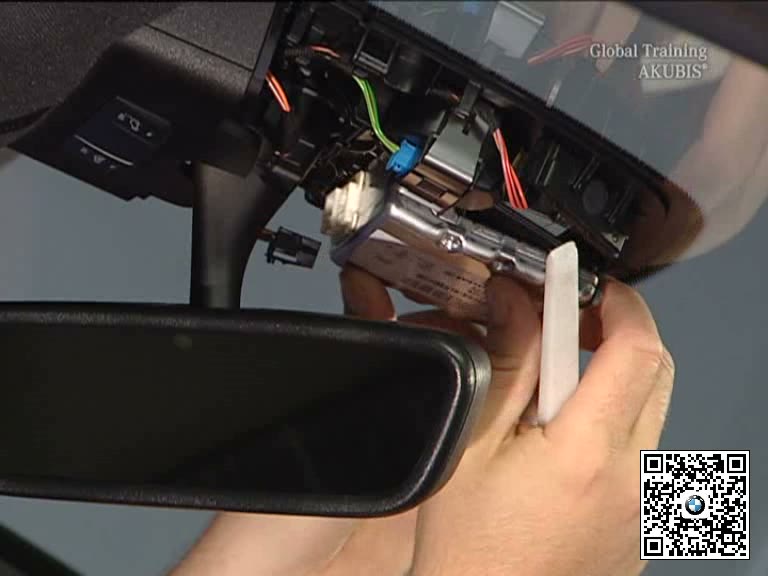

读取摄像头及相关驾驶辅助系统故障，检查摄像头固定、风挡透明区和雨量光线区域。确认轮胎、车辆载荷、车身高度及转向状态正常。

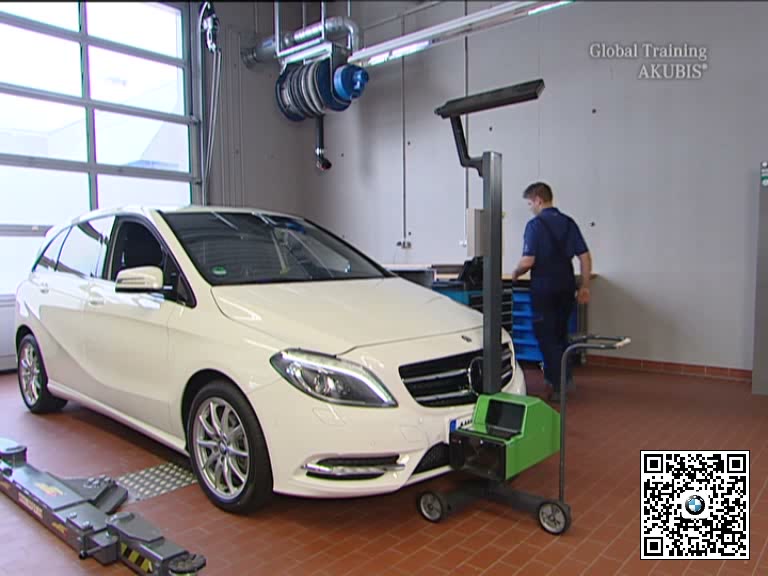

二、定位车辆和标定设备

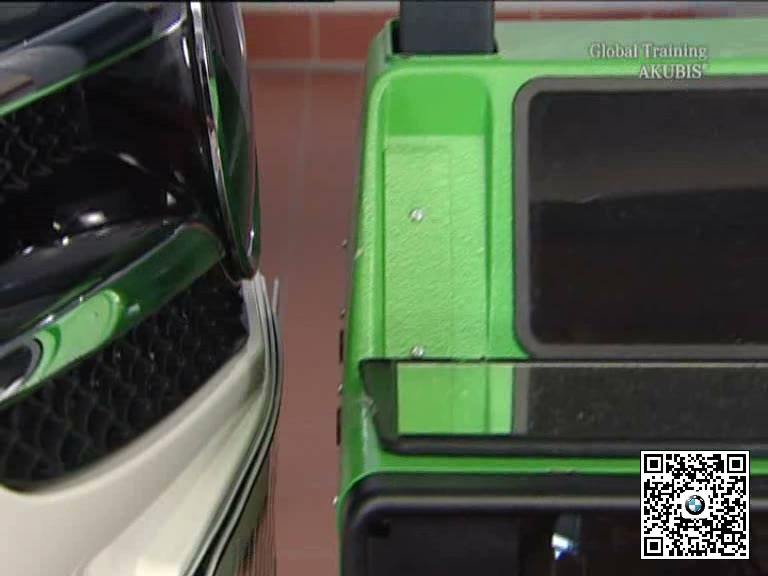

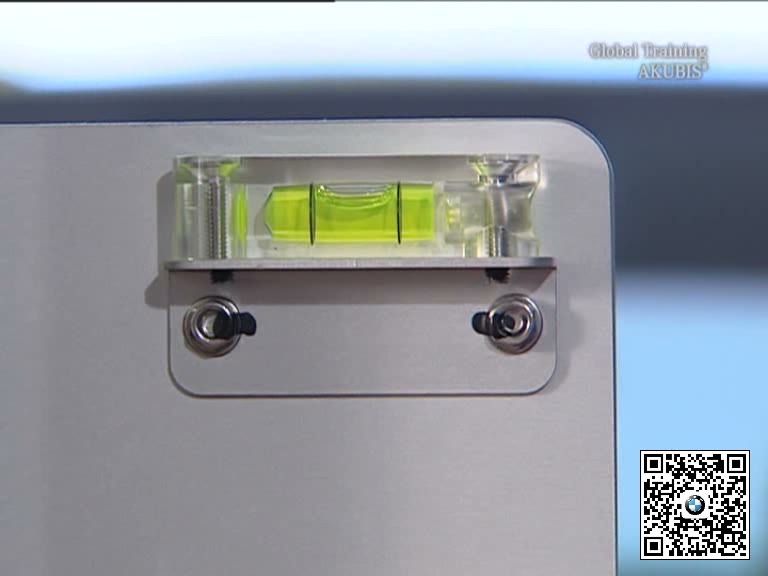

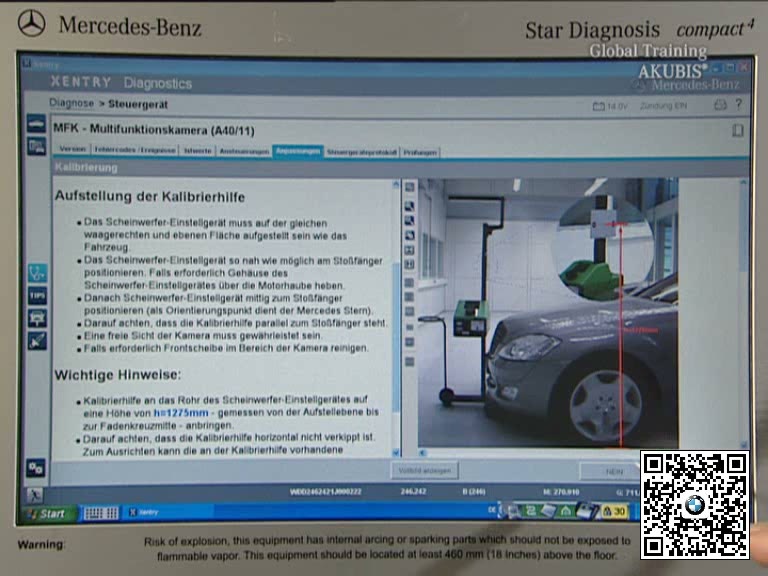

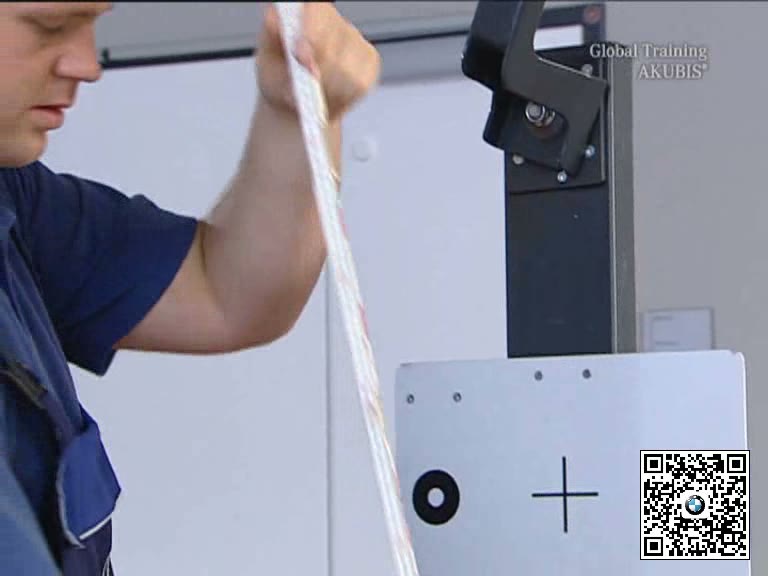

将车辆停在平整标定区域，按诊断设备要求定位车身中心线。使用规定标定板和支架，复核距离、高度、角度和前方无遮挡。

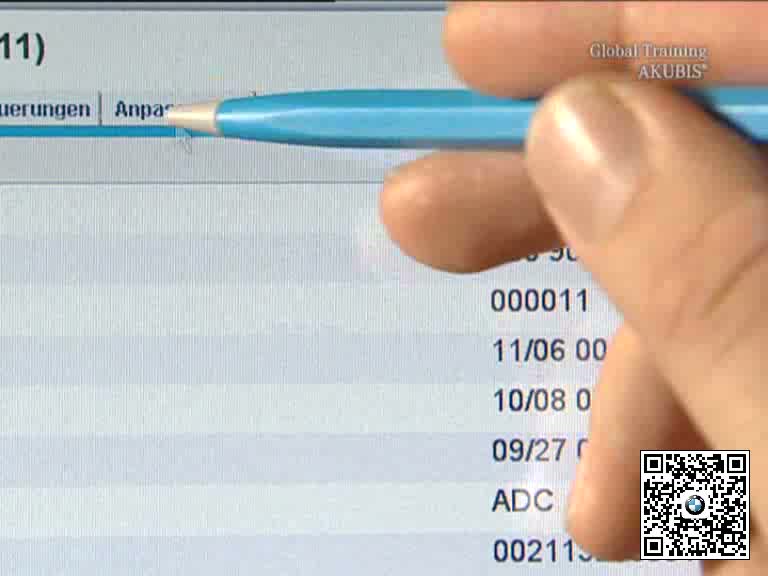

三、通过XENTRY执行校准引导

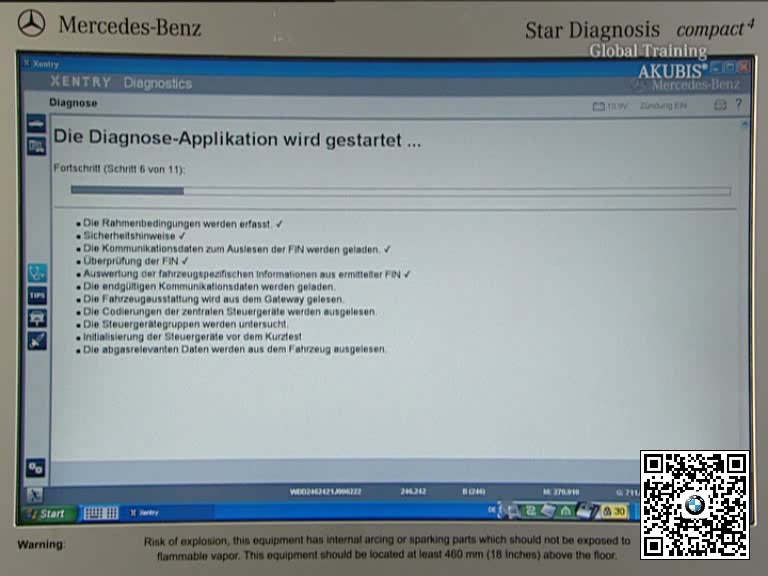

连接稳定诊断电源，进入多功能摄像头引导功能并按屏幕提示确认安全条件。校准过程中不得移动车辆、标定板或诊断连接。

四、确认成功状态并检查功能

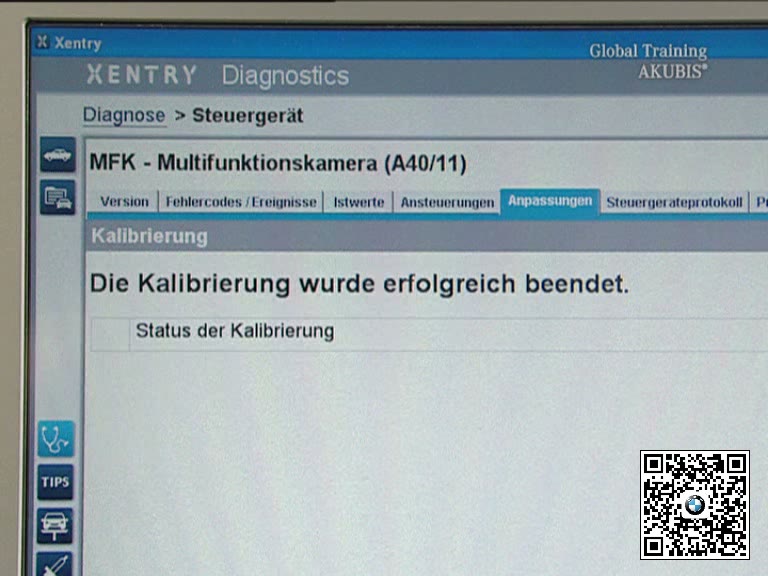

读取校准成功状态和故障存储，移除标定设备后检查相关辅助功能的可用性。必要时进行道路条件下的功能复查，确认无警告提示。

五、完工检查要点

• 风挡、摄像头、轮胎和高度条件正常。
• 标定板距离、角度和高度已复核。
• 校准过程中车辆和设备均未移动。
• 校准成功且驾驶辅助无相关故障。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
