本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI68.50-P-061414，版本5 |
|---|---|
| 功能组 | 68.50 窗帘，卷帘，行李网兜 |
| 日期 | 2017-06-13 |
| 适用范围 | 车型 205.2，无代码 890（EASY PACK 掀开式尾门） 生产日期截至 2017 年 4 月 5 日或 WDD 2052041F569314 |
一、故障现象与投诉条件
载物舱盖板可在行驶期间自行触发并向上移动。
二、原通告列出的可能原因
设计的导轨保持力过小，以致无法在不良路段/减速带固定住载物舱卷帘。
三、检查与补救步骤
改良版导轨可用。
请更换左右侧导轨。
（参见 AR68.30-P-4495LW 中的操作项目 1、2、4、5 和 9）
提示：
优化后的零件。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 205 815 07 00 左侧卷帘导轨 1 注意颜色代码 X
A 205 815 08 00 右侧卷帘导轨 1 注意颜色代码 X
操作号与损坏代码
容 时间 损坏代码 提示
松动
松动

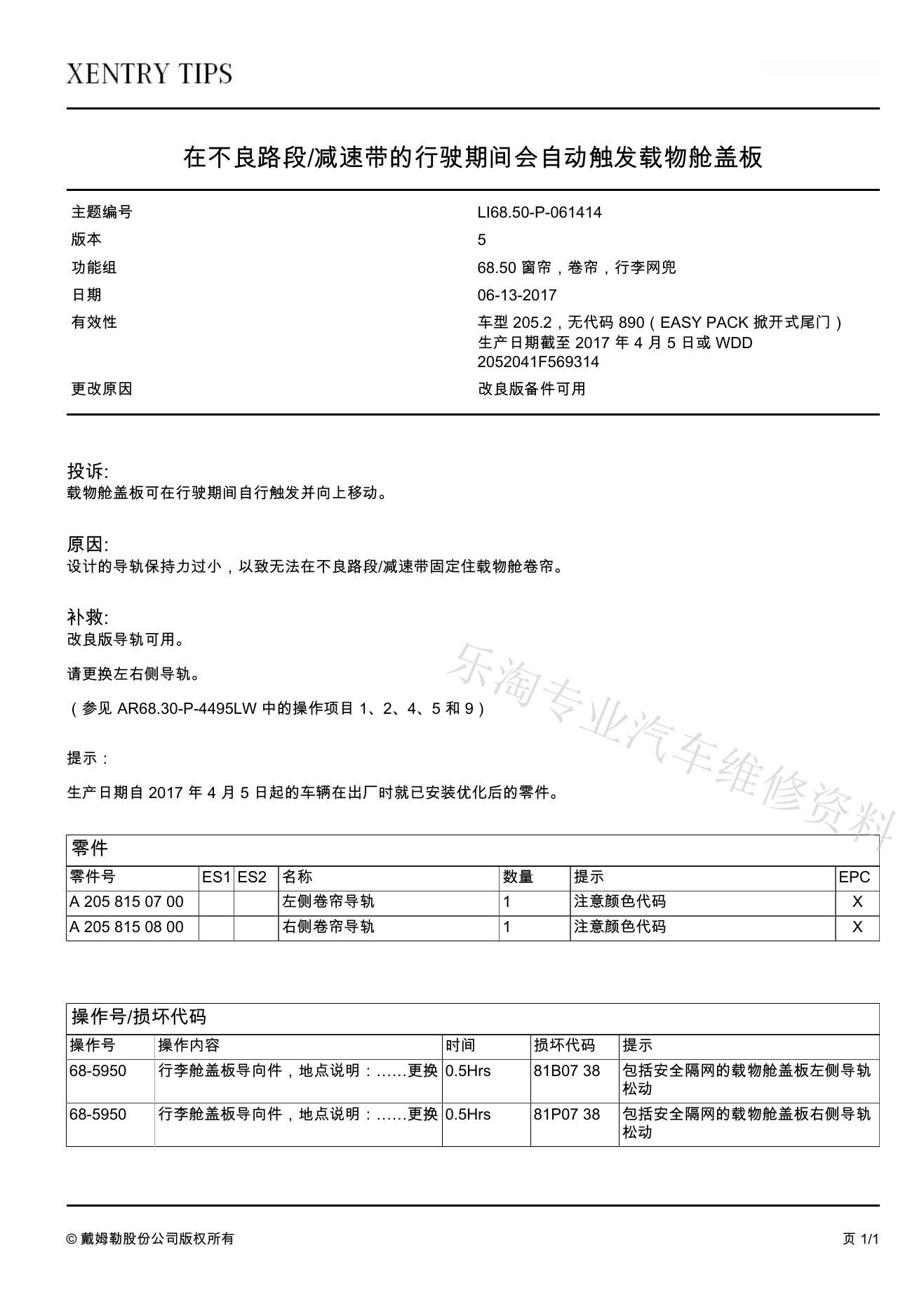

5、原始TIPS通告页面
以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
