2024+ 特斯拉 Model 3 手套箱结构识读：风道、USB、固定件与电气接口

本文用五张分项结构图，认识2024+ Model 3含USB手套箱与风道、车载电脑、仪表板支架及箱体电气接口之间的关系。重点是分清部件与固定方式，不是按图完成拆装。

阅读范围：本文已调整为结构识读培训，不提供开箱、低压断接、SRS隔离、拆卸或复装的连续操作流程。实际维修必须另行取得适用于车辆VIN、市场和配置的有效原厂程序。

一、先分清周边部件

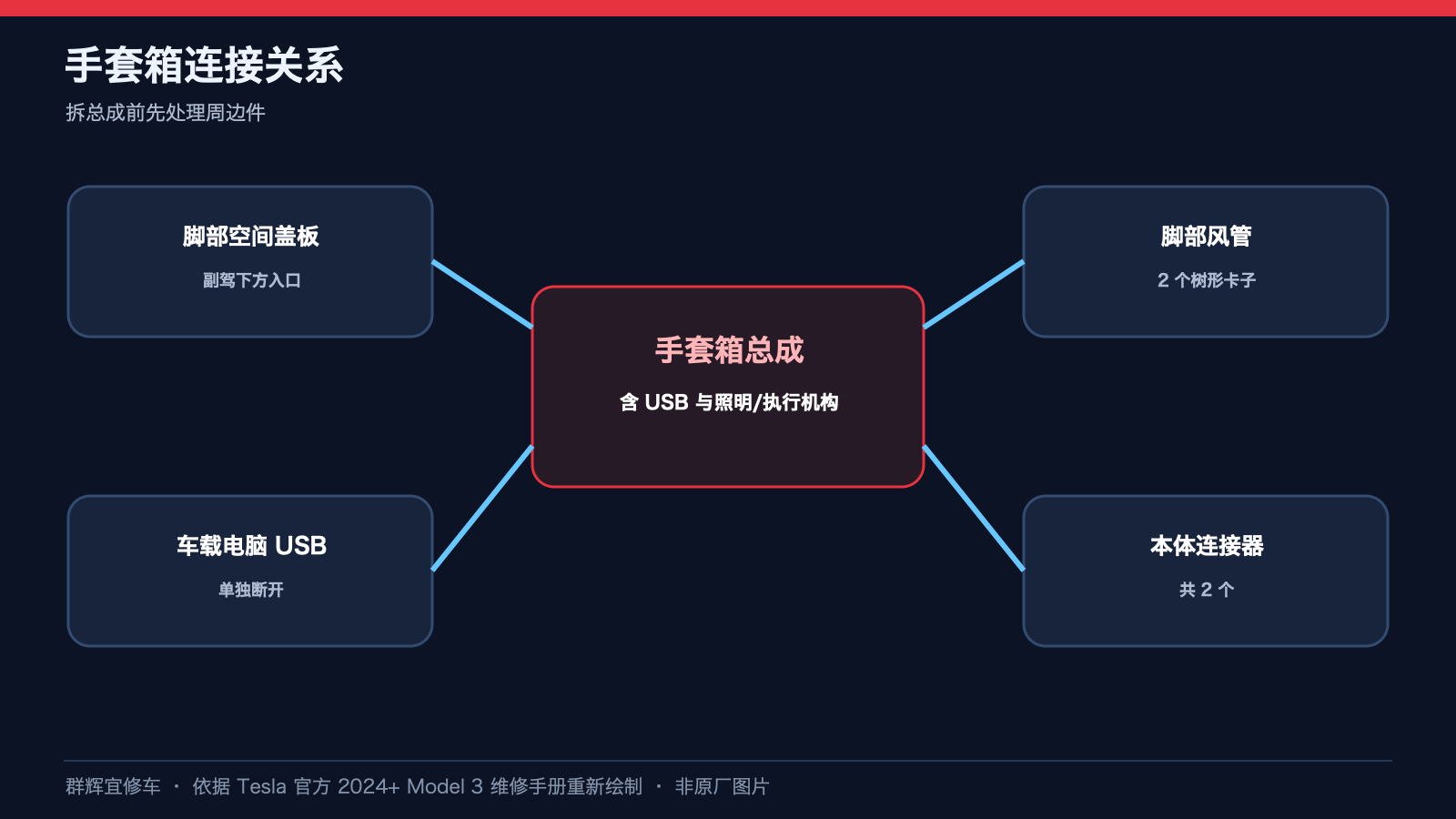

手套箱不是一只可以直接抽出的储物盒：它与仪表板支架机械固定，并带有USB连接和箱体背面的电气接口；乘客脚部风道处于相邻区域。部分市场配置还涉及膝部气囊，因此“看得见固定点”不等于“可以开始拆卸”。

二、脚部风道：卡扣连接，不是总成螺钉

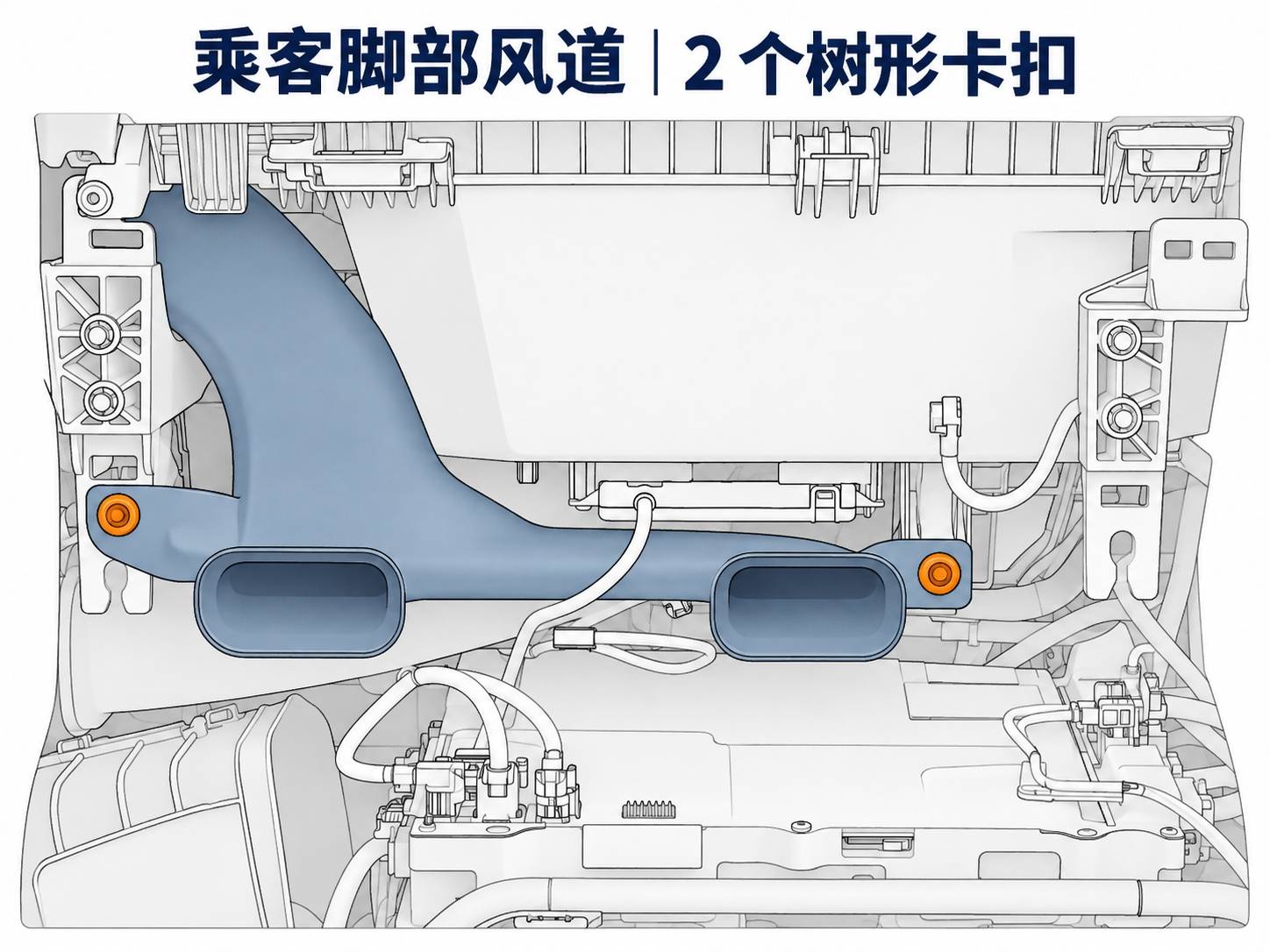

原厂图中的风道有两处树形卡扣。图中蓝灰色部件为风道，橙色高亮为对应固定位置。它们与后文四颗手套箱总成螺钉属于不同的固定关系，不能混计数量或套用同一种紧固要求。

三、USB：区分电脑端与箱体端

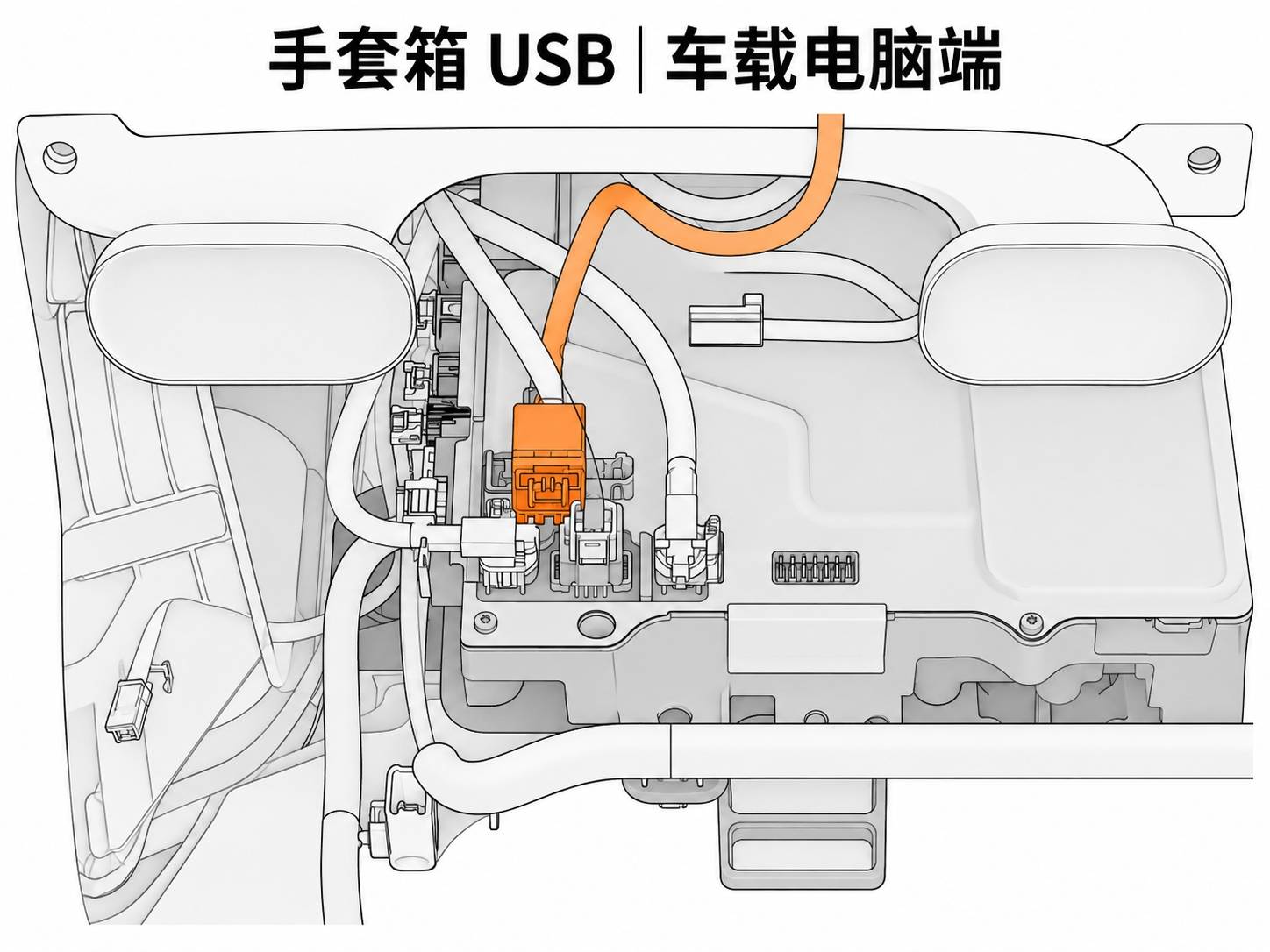

手套箱USB线缆与车载电脑相连，下图用于定位电脑端接口。它不是箱体背面两只电气插头的合并示意，也不提供端子编号、电压或接线测试方法。

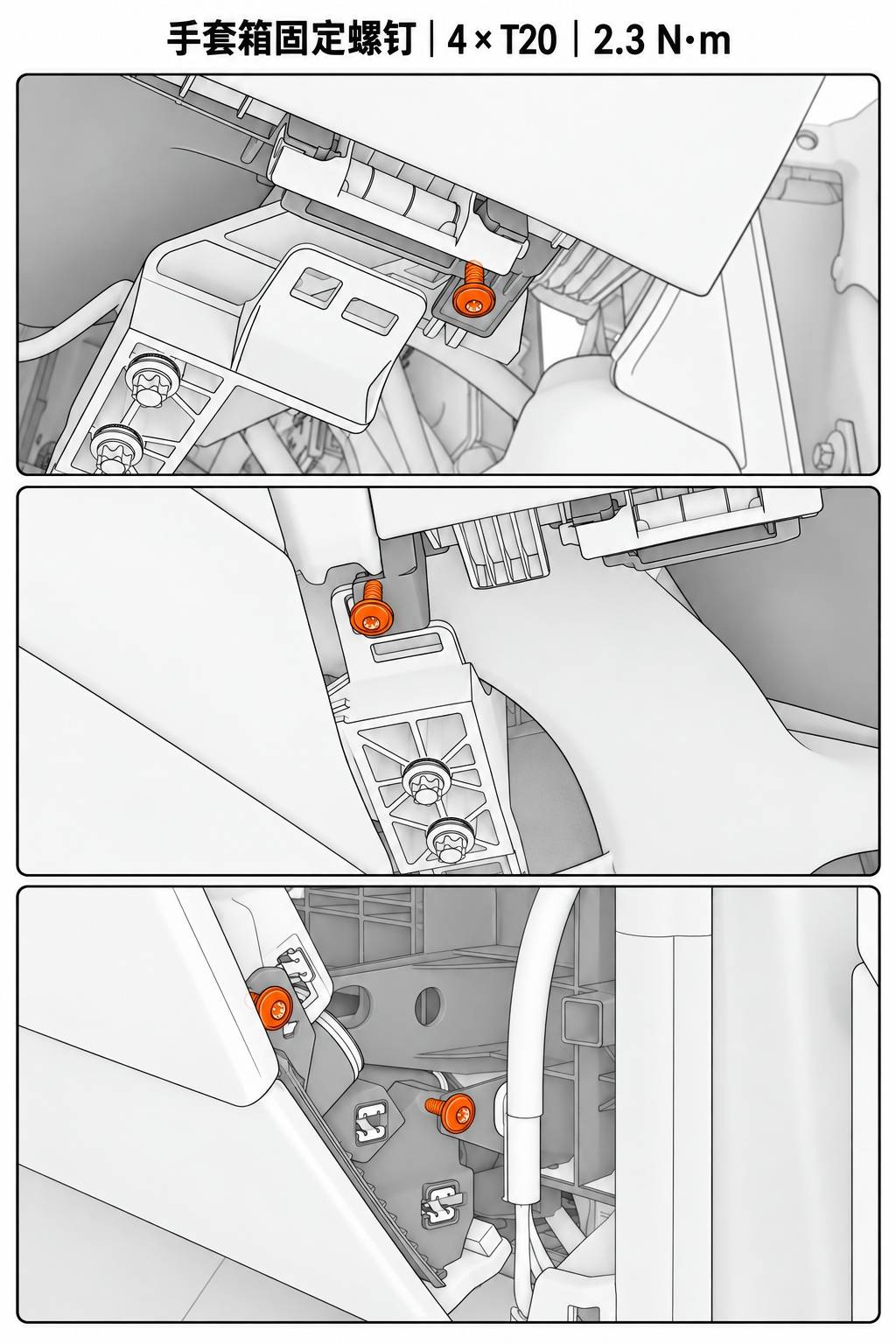

四、总成螺钉：三个视角合计四颗

所引原厂版本以三个观察角度展示四颗固定螺钉，分别为一颗、一颗和两颗。旁边其他支架螺栓不属于这一组。图中T20及2.3 N·m是该版本对这组螺钉的标注，不适用于风道卡扣、气囊紧固件或其他车型部件；本页不据此编排紧固步骤。

五、卡扣、定位销与基准点不能混算

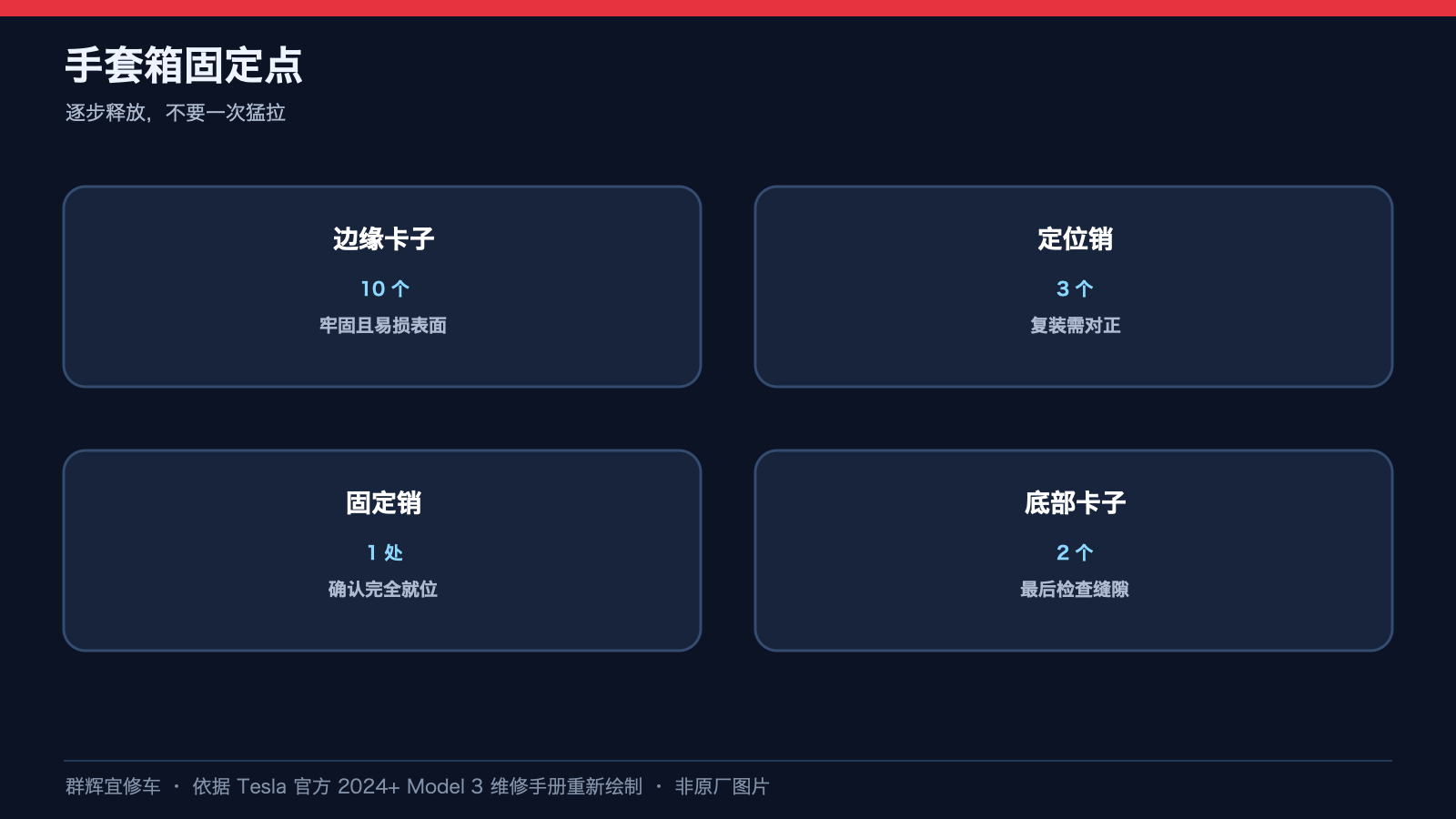

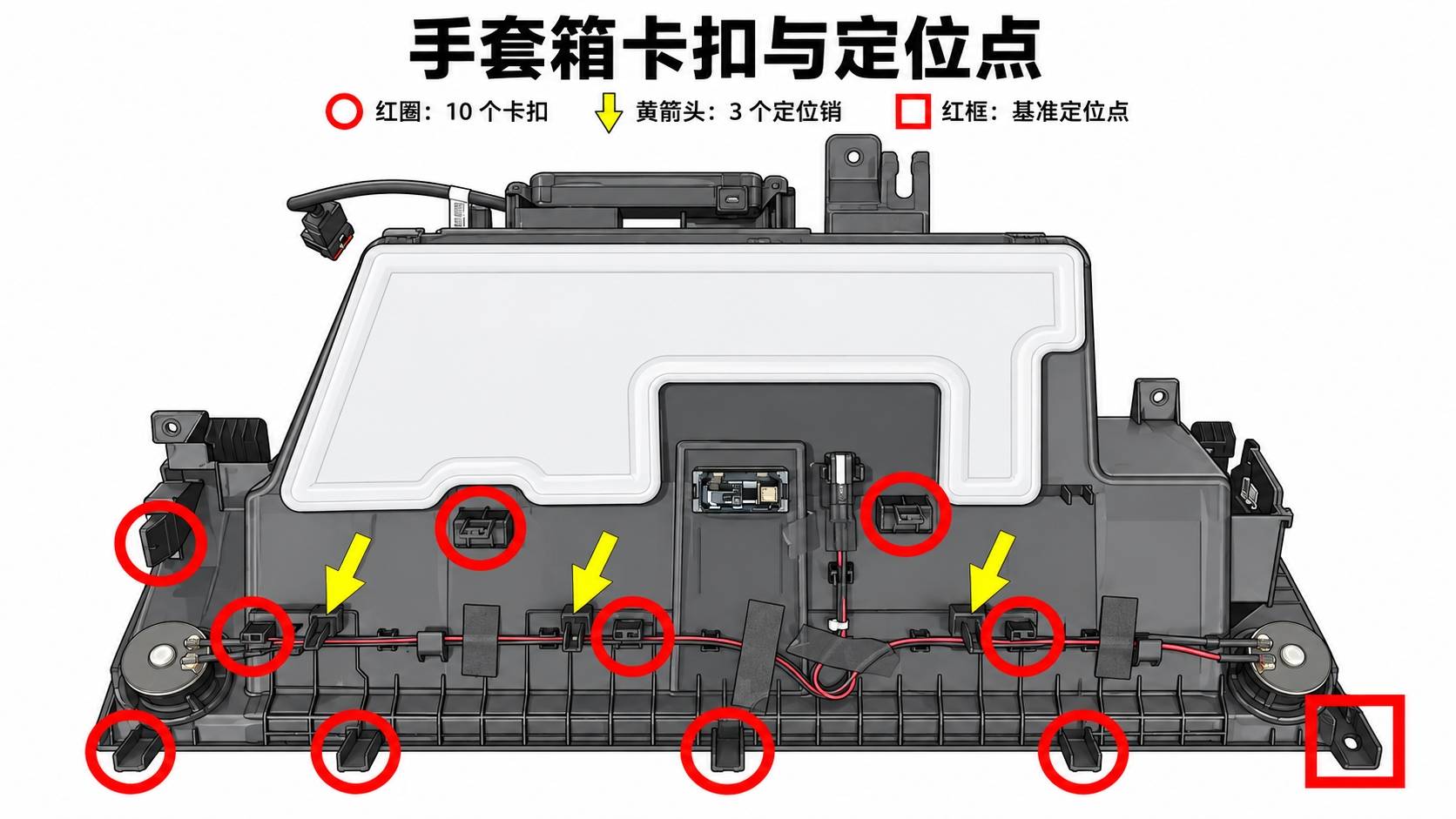

原厂描述区分10个卡扣、3个定位销及独立的定位点。“13个定位点”容易使人误以为是全部拆卸位置，故不再作为本页标题。背面结构图中的红圈、黄箭头和红框分别表示不同的定位关系；不能从这张背面图推断从哪一边开始撬、施力多大或哪些点已经松开。

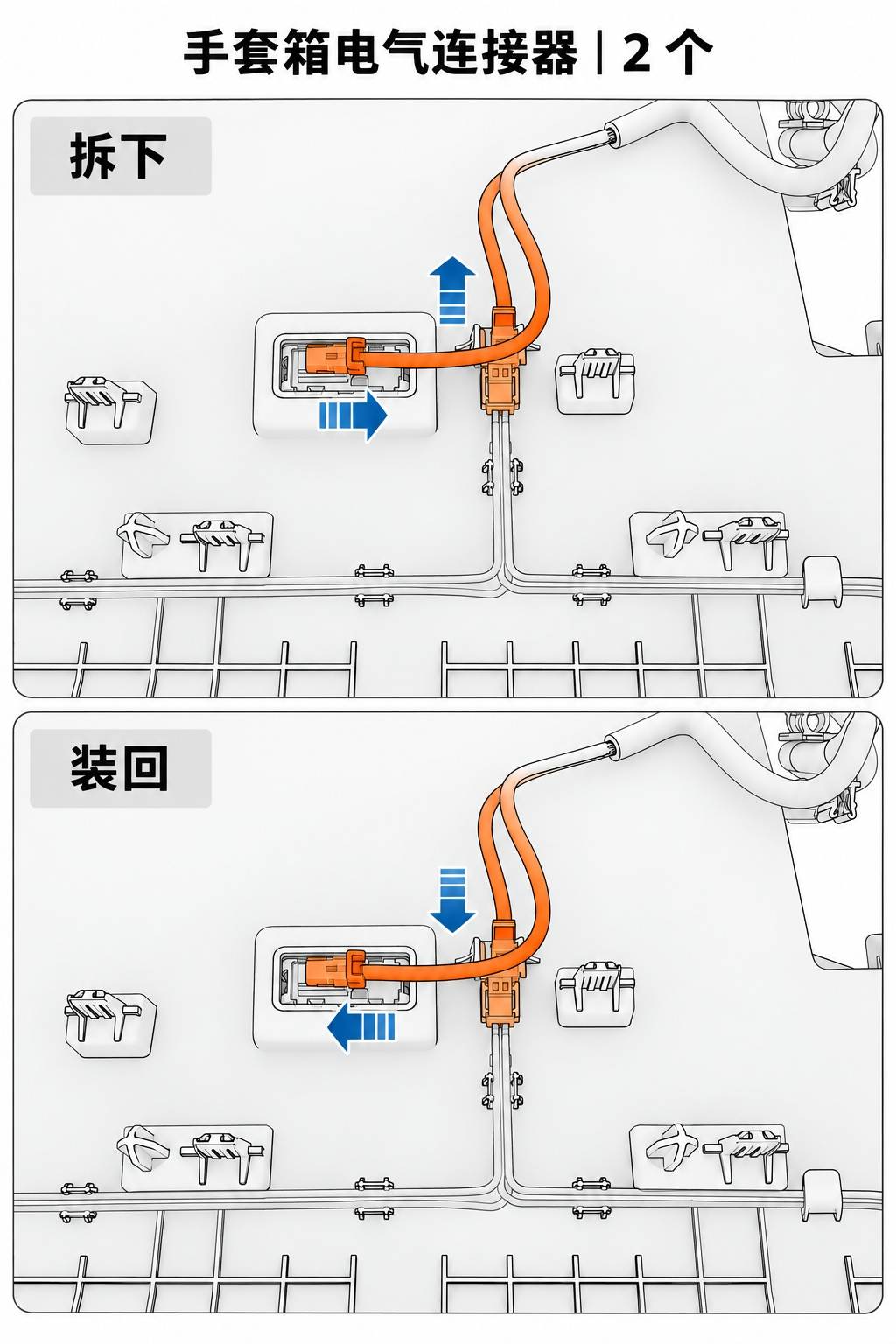

六、箱体接口：机械固定之外仍有电气连接

箱体背面还有两只电气接口。图中两个视图说明相同接口的分离、配合关系，并非要求读者执行动作；箭头依据图中视角，不是车辆前后方向。线束不承担总成重量，不应把接口图当作带电插拔或测试针脚的依据。

七、为什么不在本页给出拆装顺序

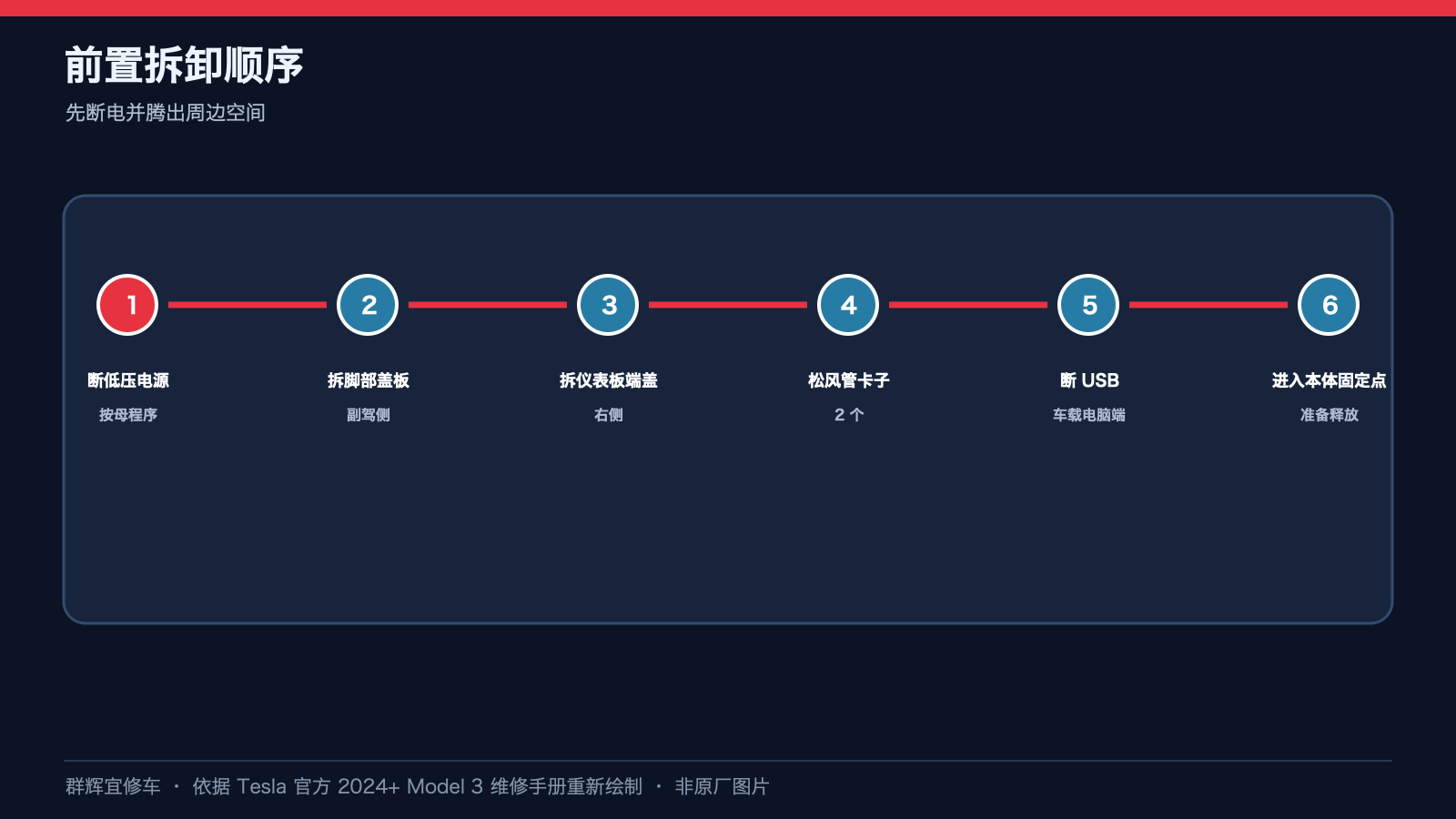

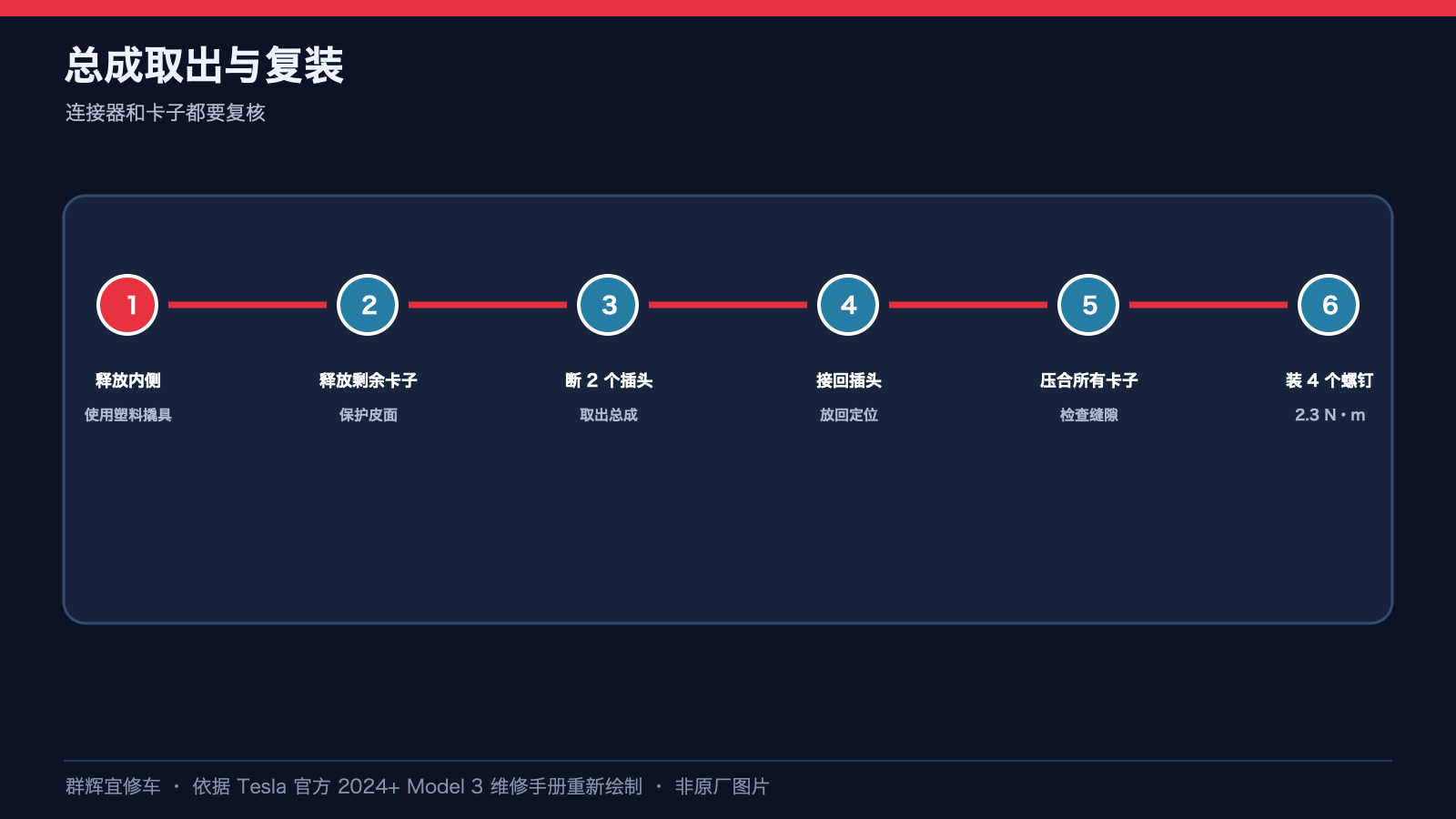

所引原厂页面先列出低压断电，后又要求通过触摸屏开启手套箱，供电状态与开箱顺序存在未澄清之处。本页不自行调换步骤、不提供中途恢复供电的方法，也不将其他车型的通报当作解决办法。原有低压断接时序、等待时间、SRS例程和连续复装指令已从本文撤下。

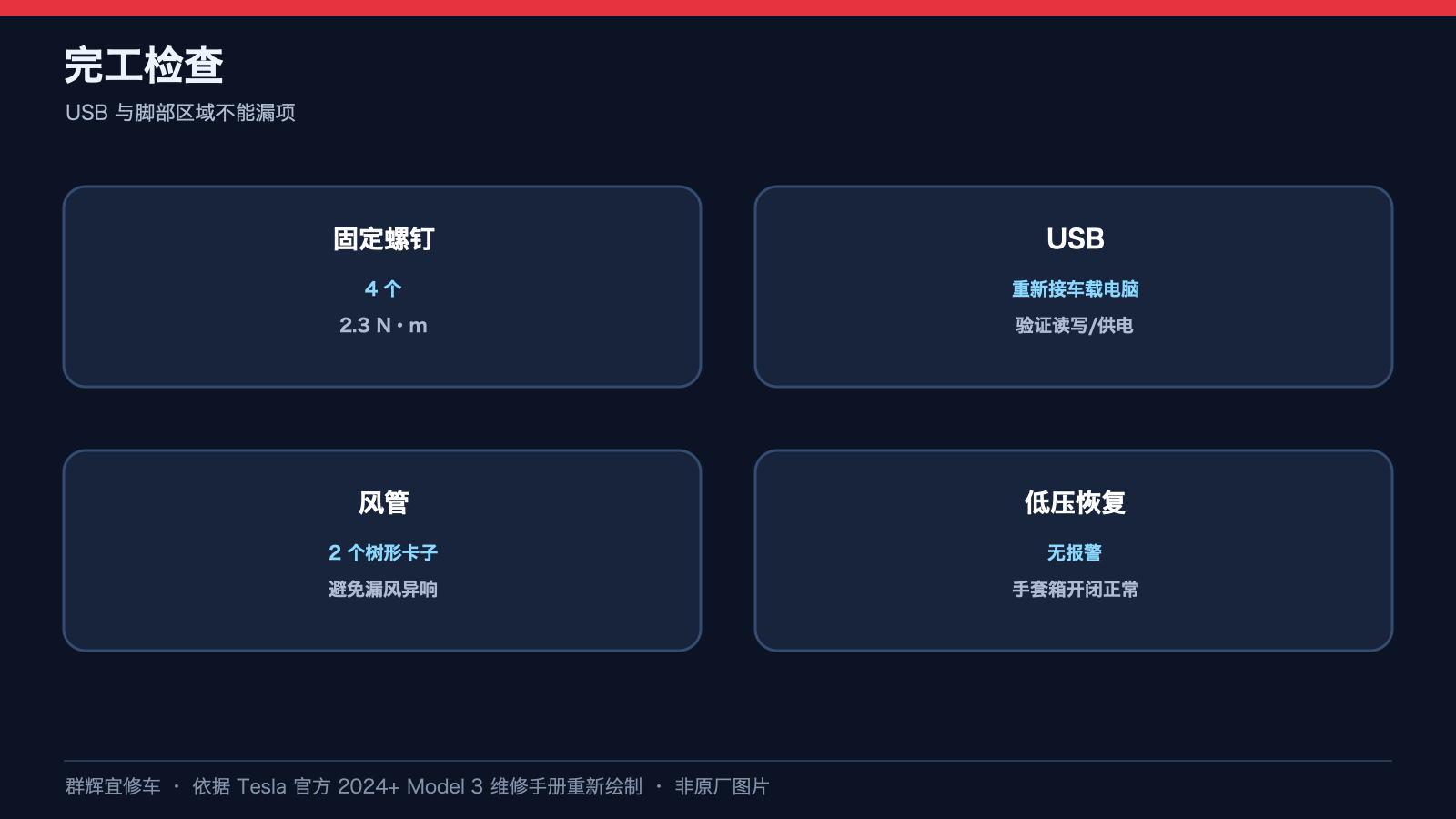

学习本页后应能辨认风道卡扣、电脑侧USB、四颗总成螺钉、箱体定位件和两只电气接口。涉及实际拆装时，应由具备资格的人员先核对完整有效程序及车辆配置；原厂顺序疑点仍未确认时，不凭本文开始施工。

资料与配图说明

参考：Tesla 2024+ Model 3手套箱总成－含USB（拆卸和安装）。本文采用结构培训范围，不声称原厂程序的顺序问题已解决。结构培训改版2026-09-13。

配图为依据对应原厂结构图重绘的教学示意，并非特斯拉原始图片。分别展示风道、USB、螺钉、定位件和箱体接口；颜色用于高亮，不用于推定线色、材料、隐藏结构或未给出的尺寸。
