奔驰电视运行：在带 NTG5 的车辆上画面质量差：LI82.60-P-063983

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

播放时电视画面有干扰、扭曲。

投诉主要出现在车型系列 222、217 和 205 的车辆上。

二、原通告列出的可能原因

电视调谐器 (A90/4) 型号编码丢失或未由 Xentry Diagnostics 正确执行。

三、检查与补救步骤

借助 Xentry Diagnostics 重新进行型号编码 (SCN)。

须使用以下插件或版本：

- 5567，用于 Xentry 版本 12/2015 和

- 5566，用于 Xentry 版本 03/2016 或

- 05/2016 版的 Xentry 或更新版本。

四、控制单元与故障代码

障文本

(TB5_TV_SDARS)

- -

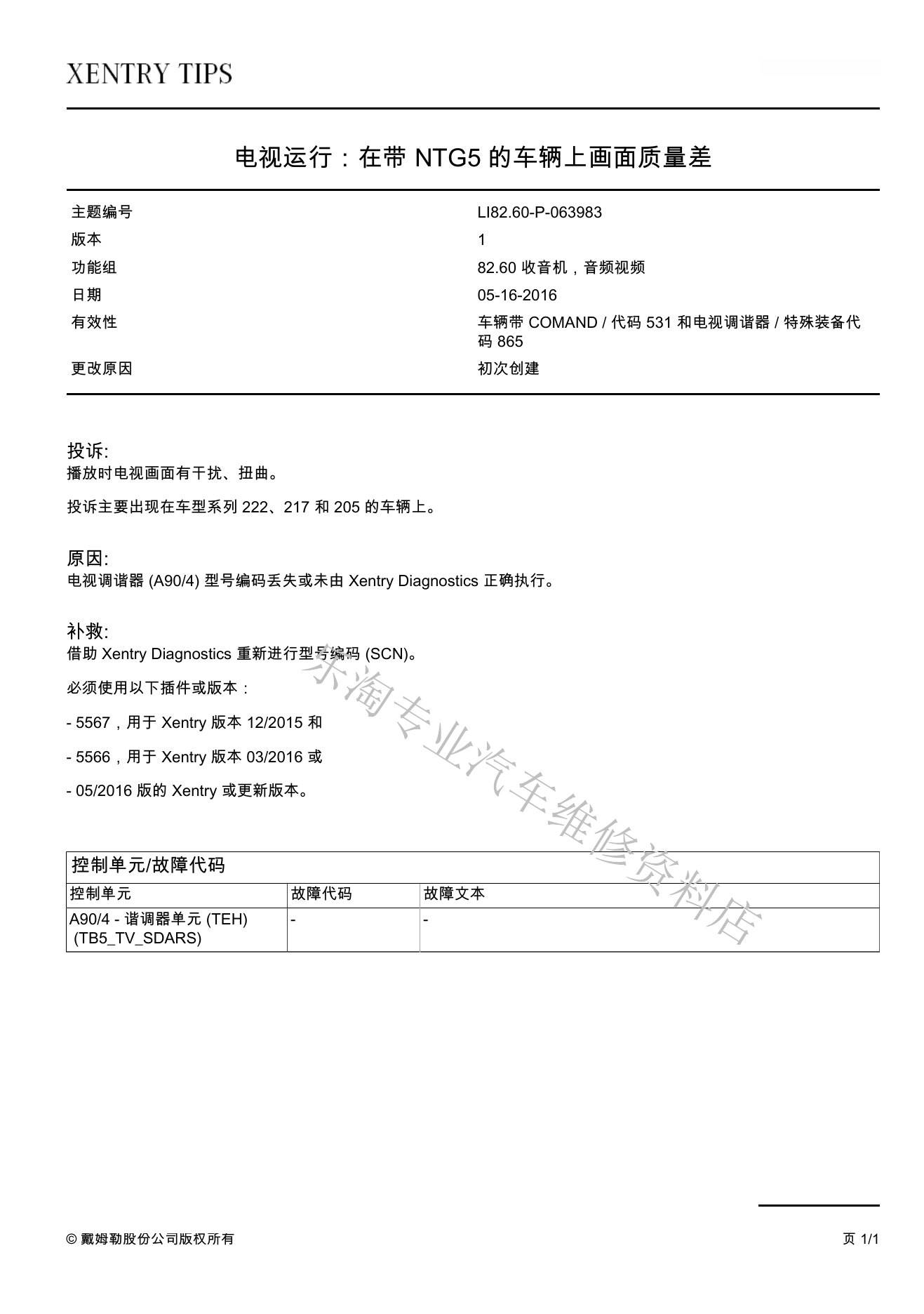

6、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
