2024+ 特斯拉 Model 3 左前制动软管结构识读：液路连接与机械支承

左前挠性制动软管同时涉及液路连接与机械支承。本页用于结构识读培训，帮助按对象辨认部件，不提供断开管路、扭矩选择或制动排气操作。

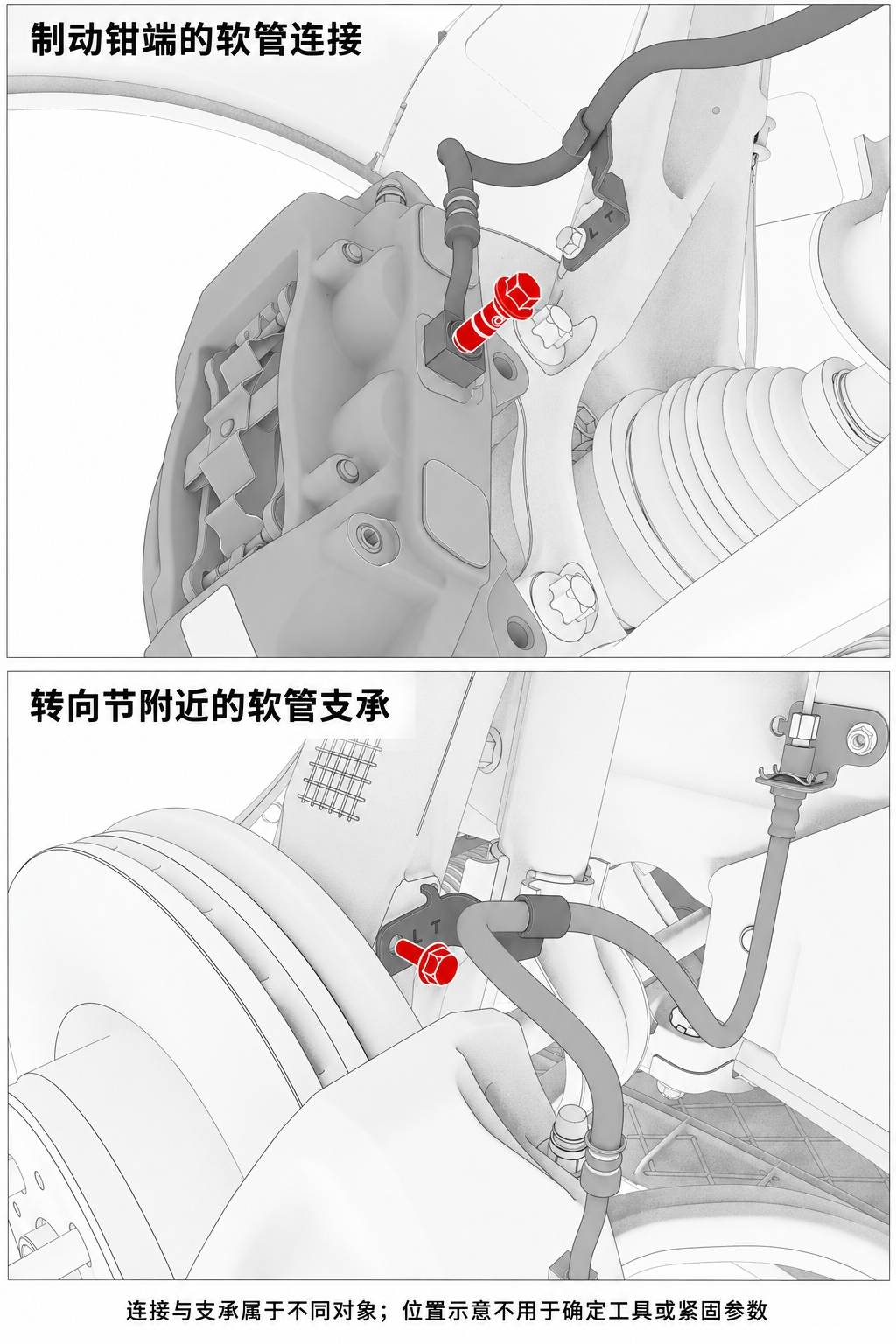

一、制动钳端与转向节附近

上图显示软管在制动钳端的连接；下图显示转向节附近的支承位置。图中弯曲外形来自局部参考画面，不是可据以量取的软管长度或通用装配方向。

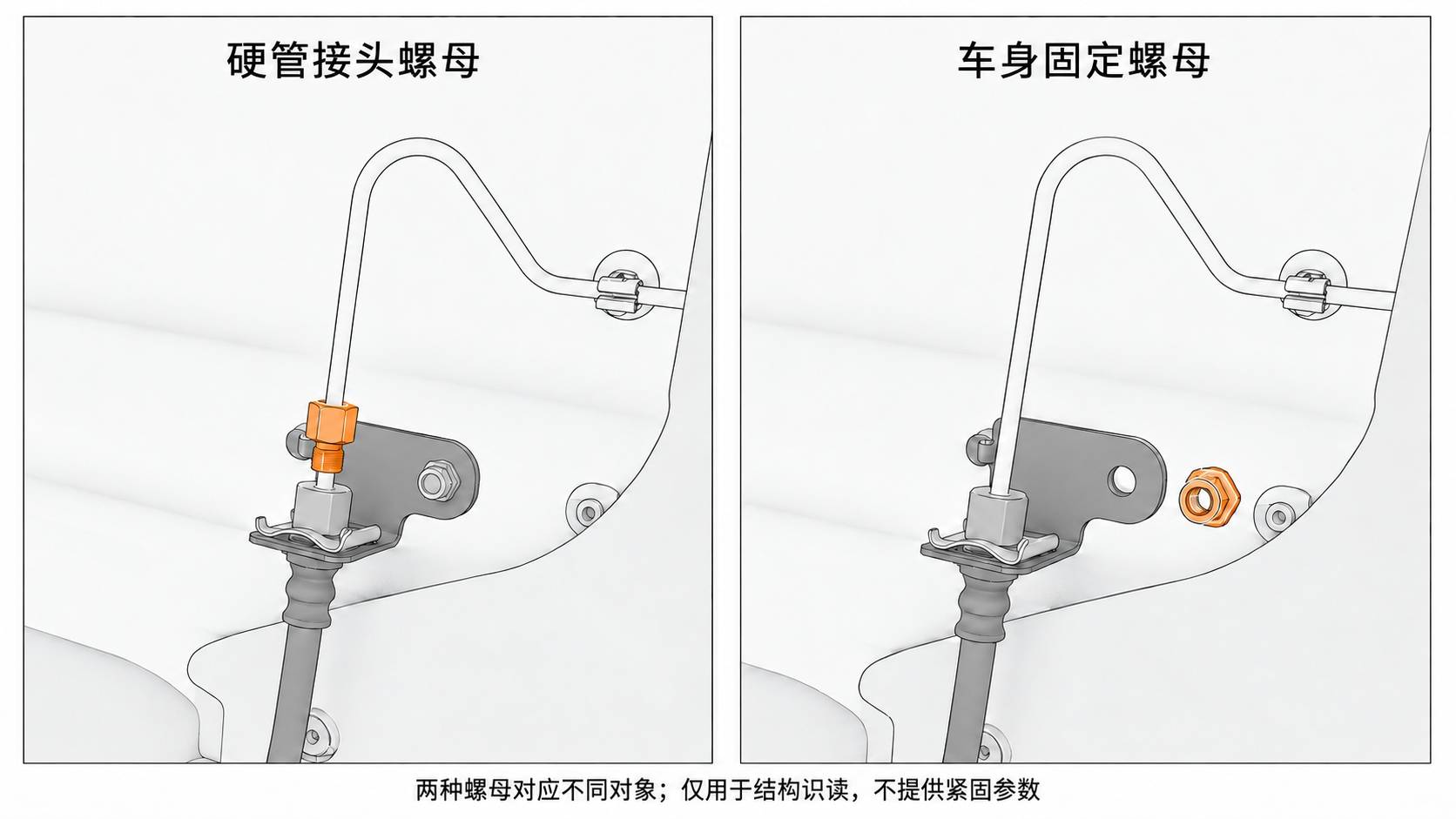

二、车身侧的两种螺母

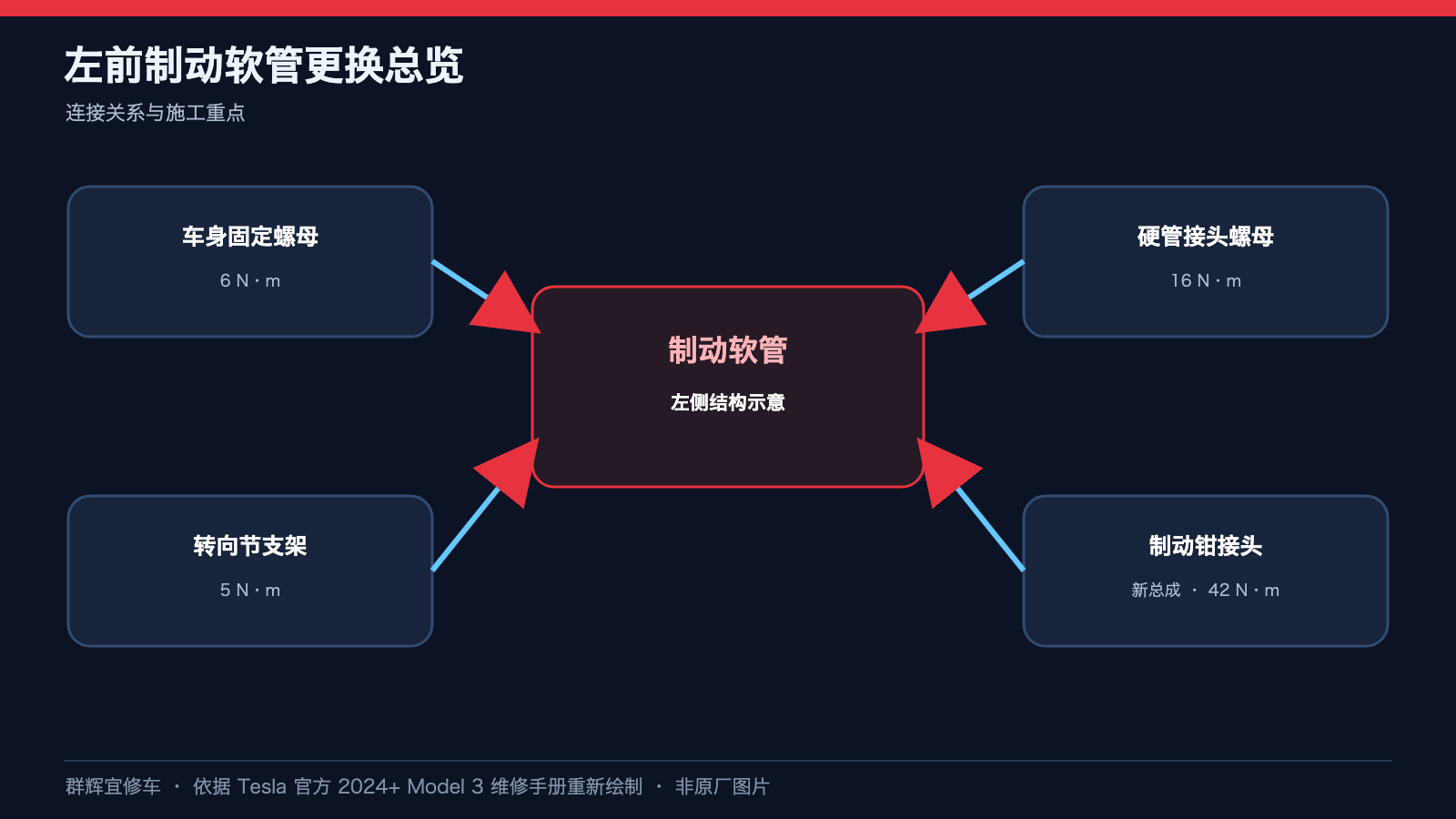

硬管接头螺母对应制动管路连接，车身固定螺母对应机械支架固定。即使位置相邻，也不应共用同一套参数或把一个螺母的动作代替另一个。

三、图示不证明软管状态合格

没有明显破损并不等于液路、密封与活动间隙都正常；静态形状不能说明悬架或转向运动时不存在干涉。本文不提供弯折试验、压力试验、泄漏判定或排气验收方法。

四、原厂描述差异不转化为施工猜测

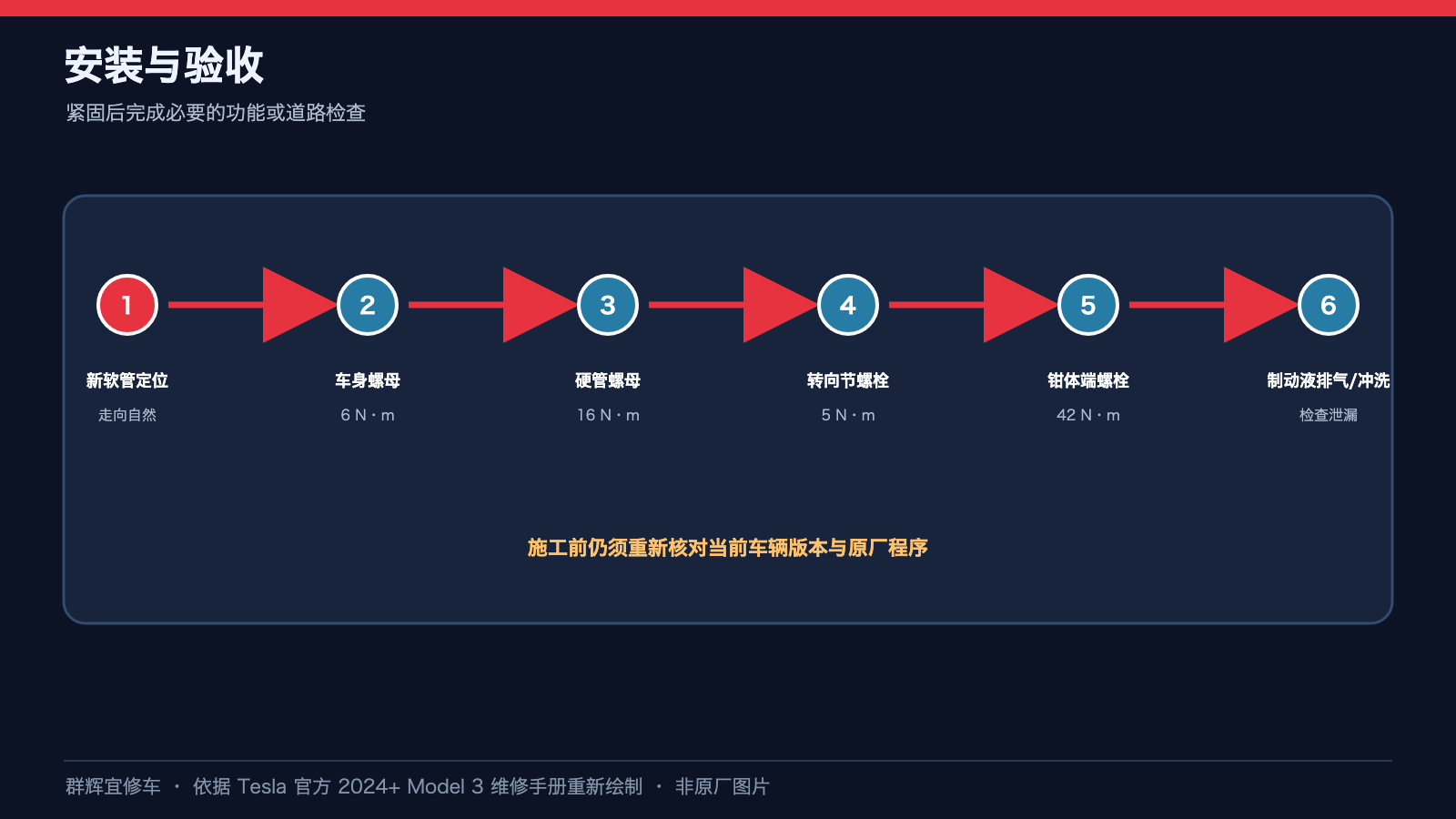

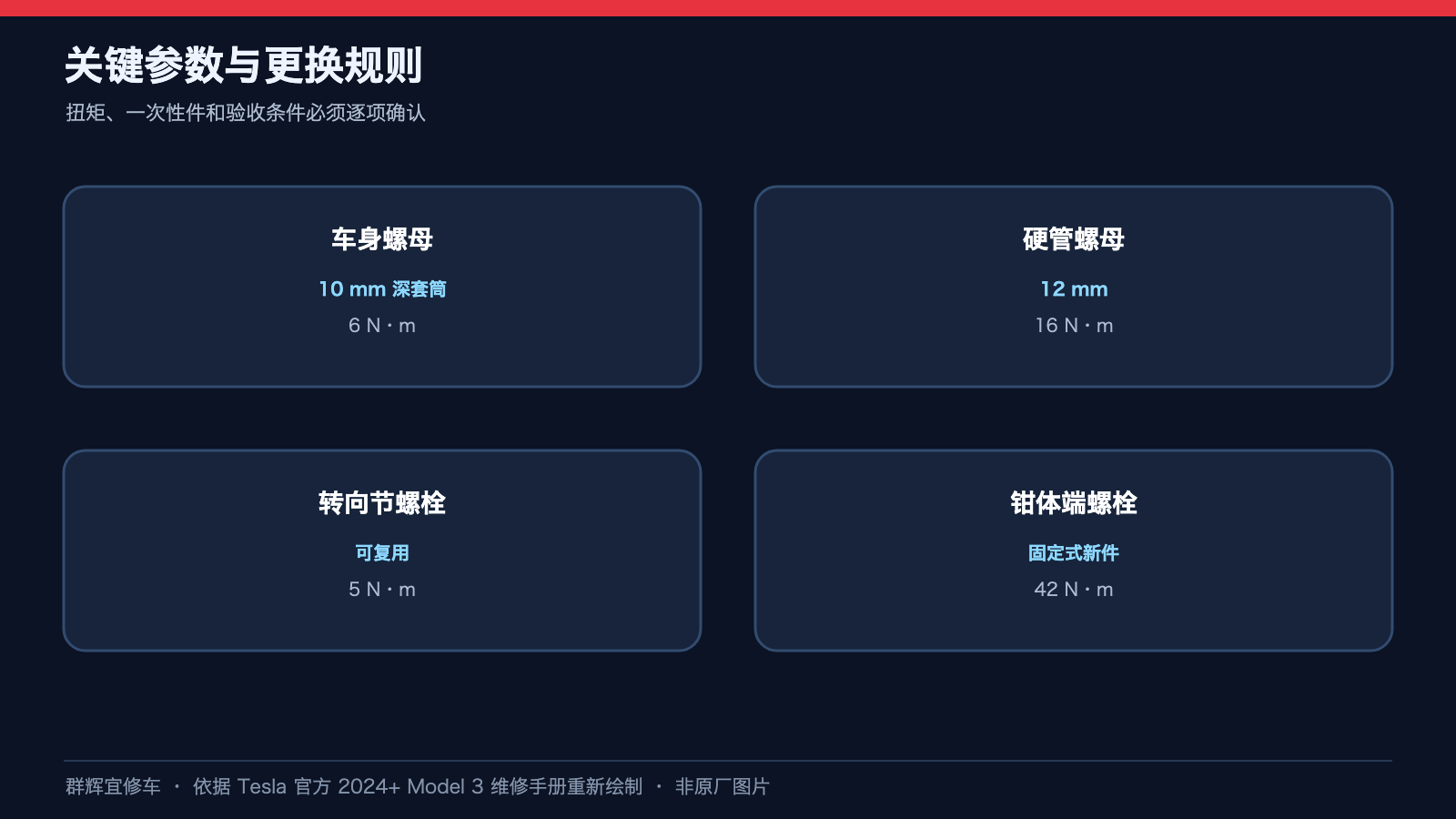

所引左前条目的安装段出现左后软管与左前连接混用，工具提示也出现与表格或拆卸段不同的规格。本文不凭螺栓图片判断应选哪只套筒，也不自行把安装对象改名。旧6/16/5/42 N·m执行表及连续排气说明不在本文中作为操作依据。

实际维修须先澄清部件位置、连接对象及适用紧固要求，并按有效程序完成制动系统恢复。不能根据本文图片松动任何液路接头。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《挠性制动软管 - 前 - 左侧 ((拆卸和更换))》及英文版《Jounce Hose - Front Brake - LH (Remove and Replace)》；主 GUID：GUID-B677EBC3-262D-47D3-BB52-85C337F8E2C7。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：左前挠性制动软管的安装段混入左后位置，工具提示也与其他段落不同；本文不据此选择套筒、扭矩或排气步骤。制动液系统需按完整液压程序验收。

原厂主程序直接引用且与本页边界相关的入口：制动液排放/冲洗 (Maintenance)——断开液路后的液体处理属于独立程序。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
