2024+ 特斯拉 Model 3 Base 左后制动盘结构识读：盘毂关系与钳体连接

本页对应Base配置左后制动盘，改为结构识读培训。制动盘、轮毂和制动钳不是同一部件，不能把一张固定件图当作完整更换教程。

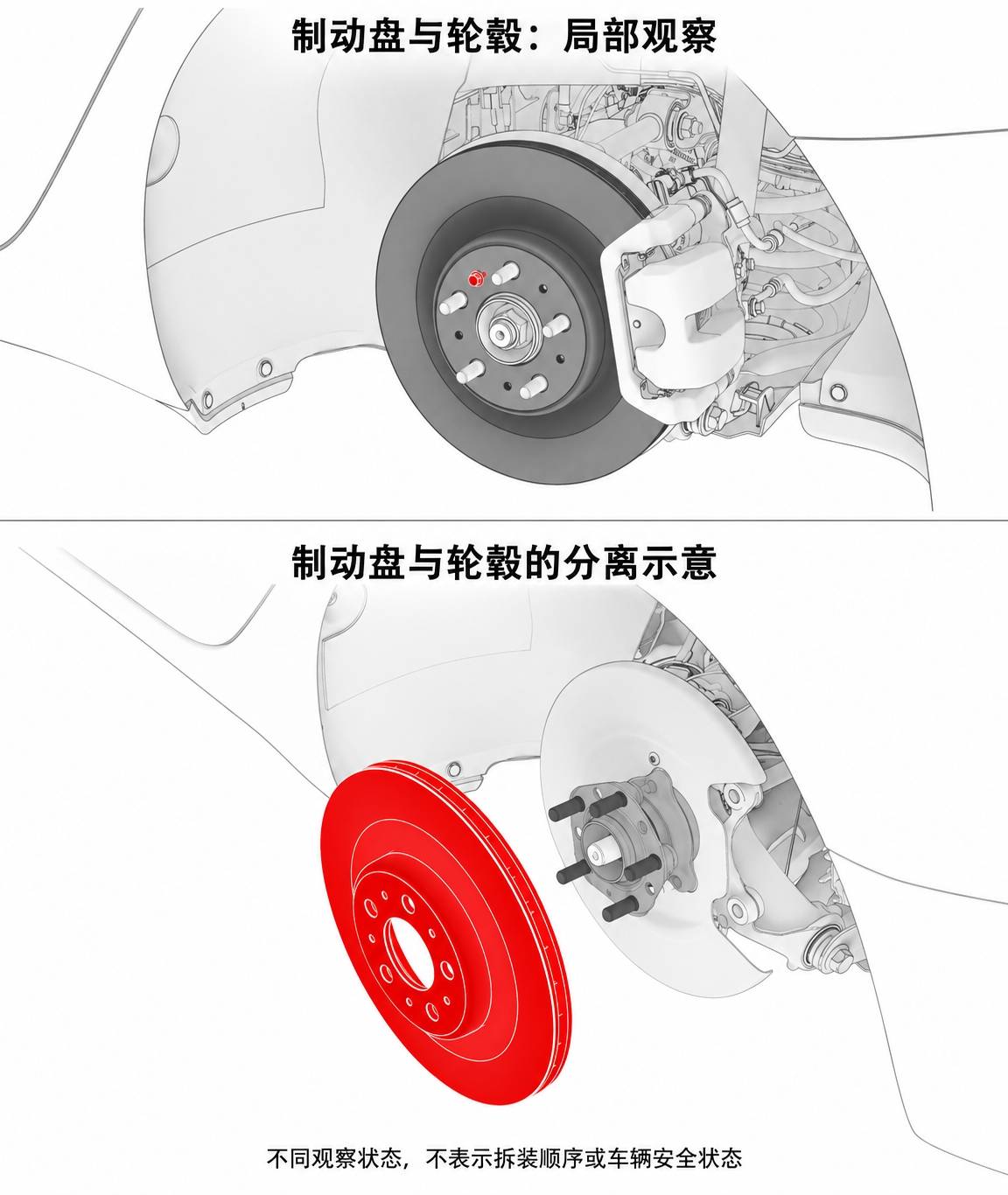

一、制动盘与轮毂关系

上图可见轮毂螺柱及制动盘的小固定螺栓；下图通过分离状态显示盘体与轮毂的不同外形。图中没有提供支承、拆轮或移动部件的方式。

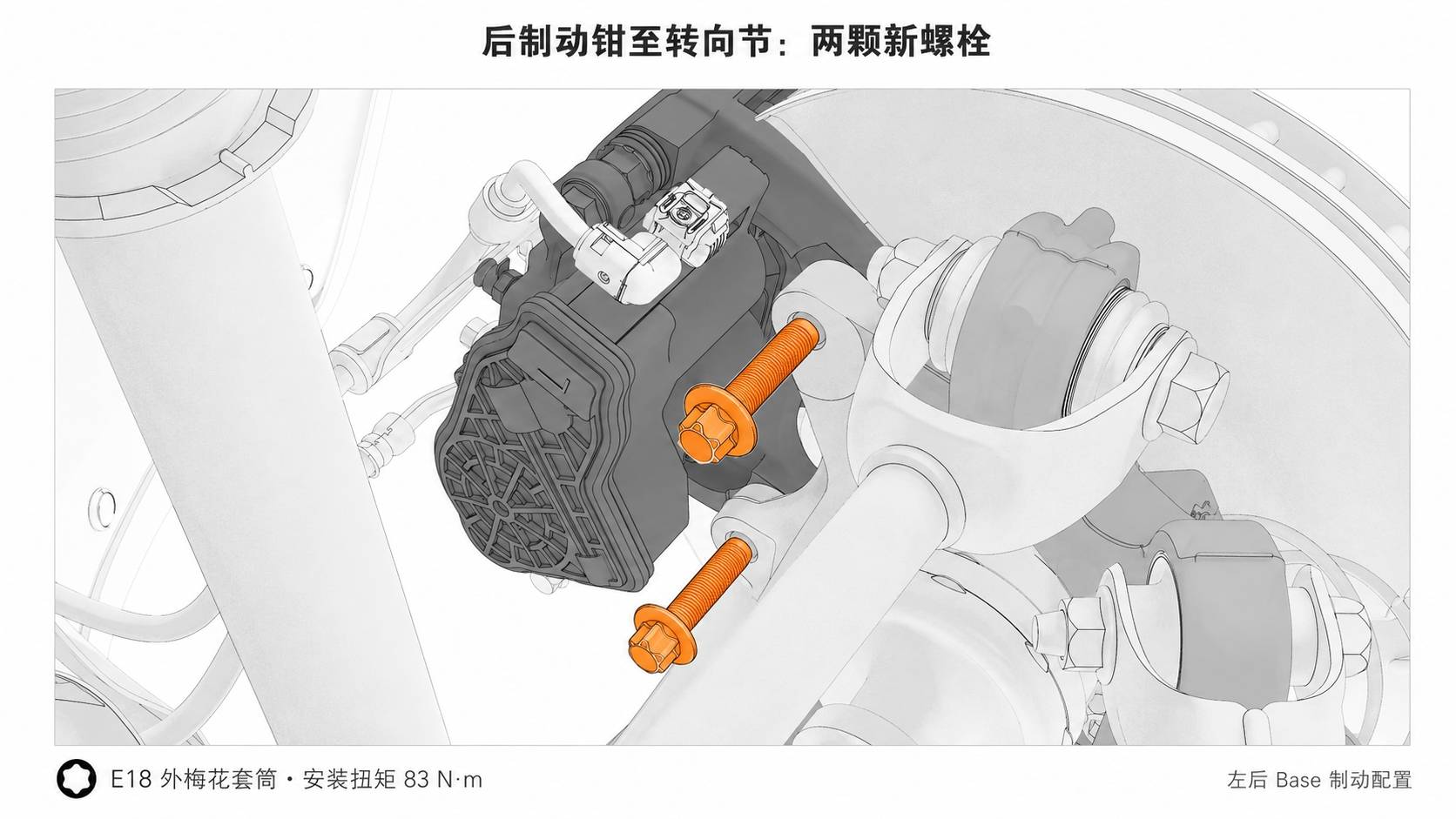

二、钳体至转向节连接

下面两个高亮固定件属于制动钳至转向节连接，与制动盘小固定螺栓不同，也不能与制动片条目中的钳体支架连接混为一组。

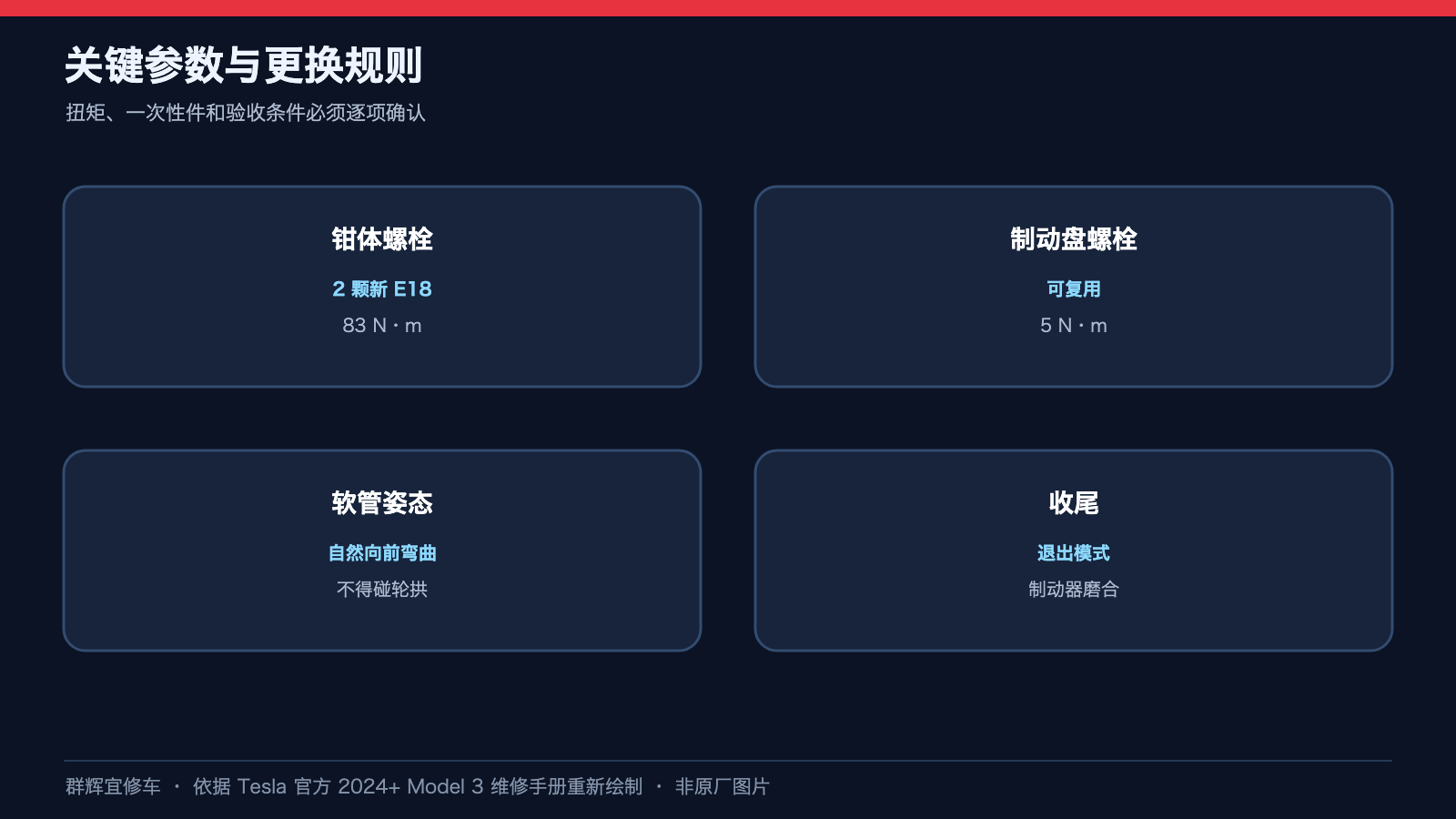

图内83 N·m、E18及换新字样是所引版本的对象标注，并非本页提供的安装程序。本文不提供紧固顺序、支承方式或允许复用的判断。

三、EPB维护与牵引状态不能混用

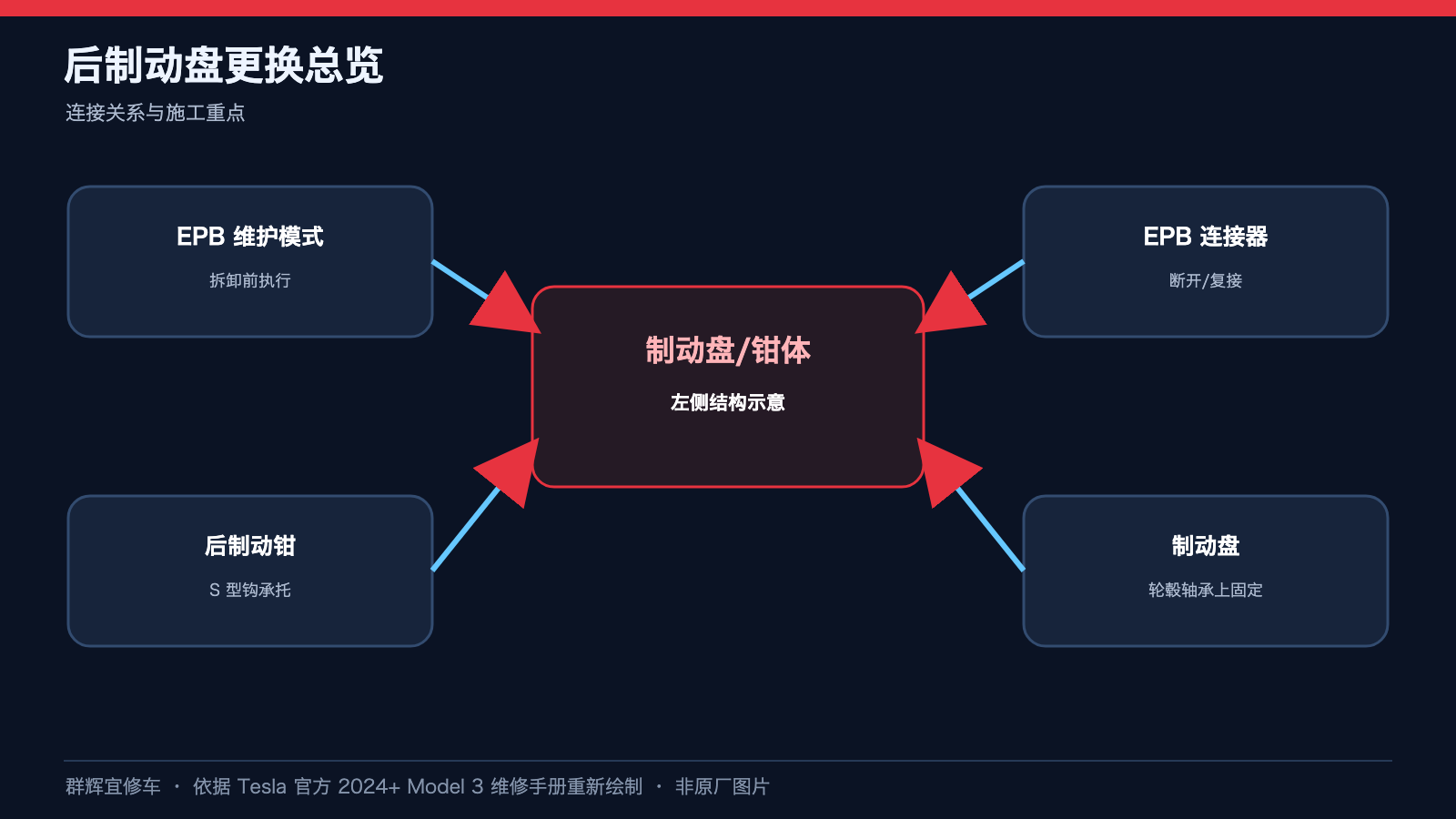

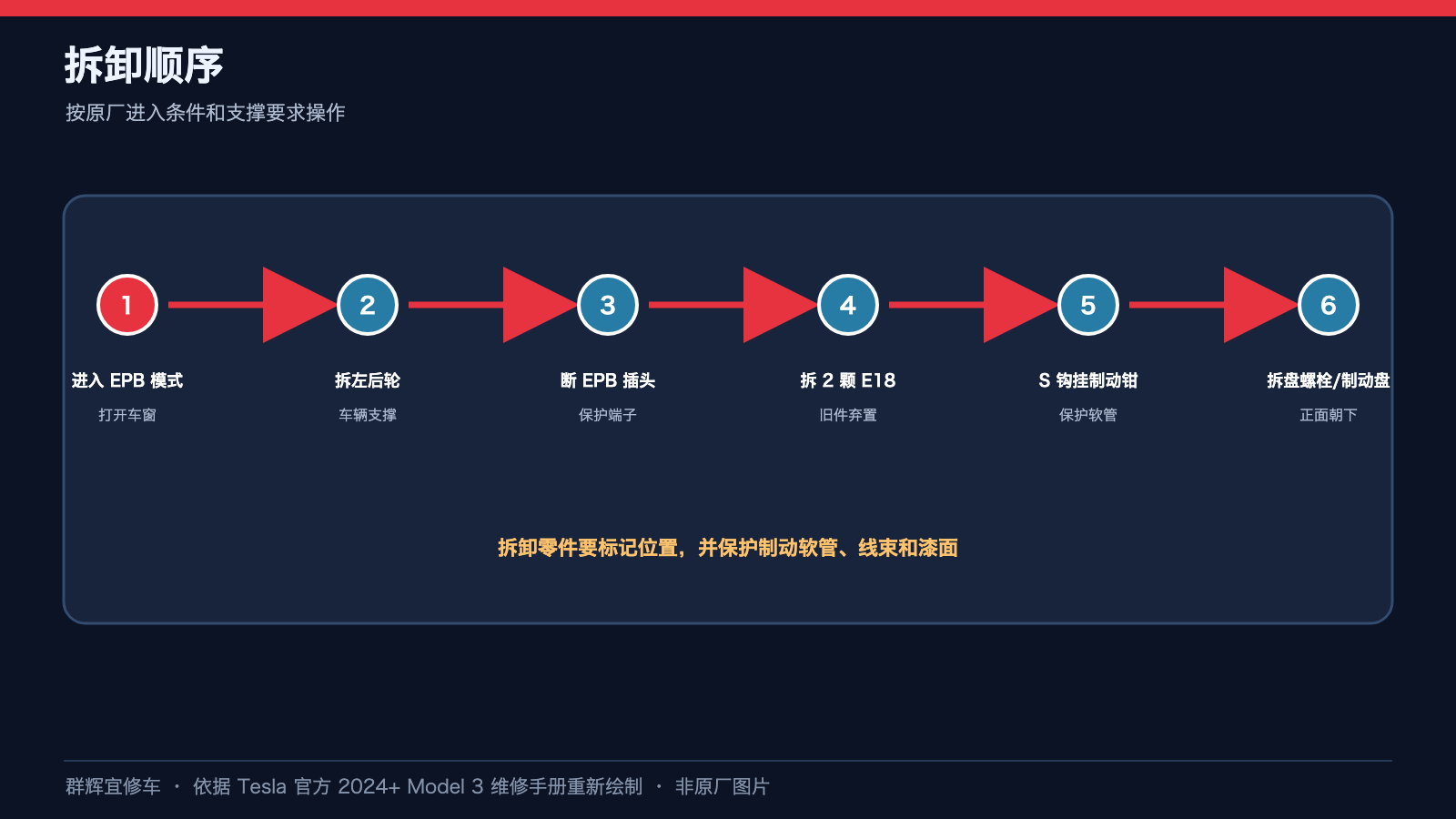

所引主程序前文要求EPB维护模式，末尾却写退出牵引模式。本文不把两种状态视为同一项，也不从关联条目截取一个动作来拼出通用恢复流程。旧EPB断接、钳体挂起、降车和磨合操作不在本文中作为操作依据。

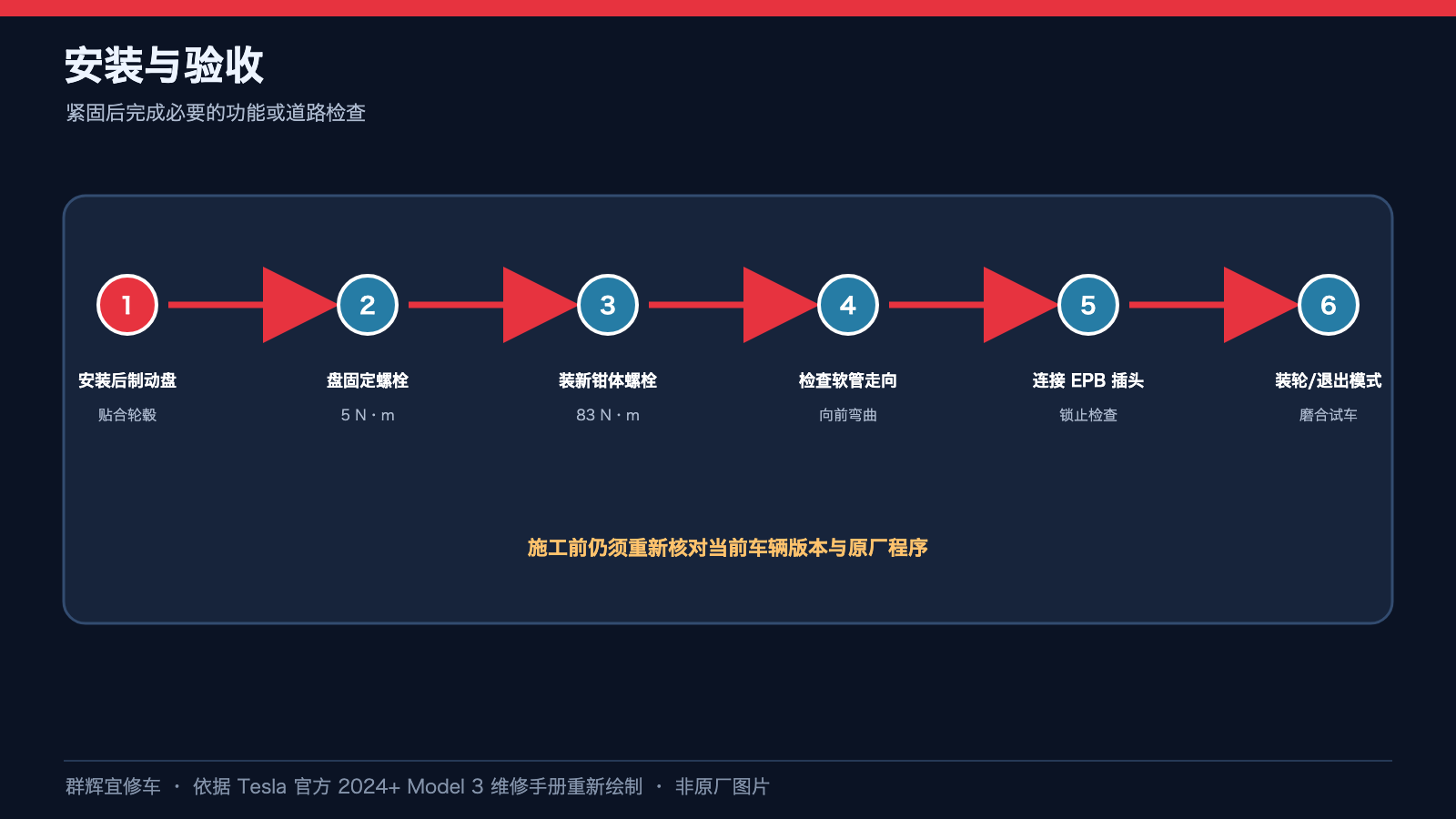

零件装回不等于驻车和行车制动状态正确。实际作业应明确当前软件、车辆配置和有效程序，完成适用检查后方可交车；本文不能作为驶出工位或道路试验的依据。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《制动盘 - 后 - 左侧 - Base 标准版 ((拆卸和更换))》及英文版《Brake Rotor - Rear (Base Brakes) - LH (Remove and Replace)》；主 GUID：GUID-6CAD5D0F-6101-4B80-8DED-7FE5B9F33F79。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：Base 左后制动盘程序前段要求 EPB 维护模式、末尾却出现退出牵引模式的文字；二者不能直接等同。本文仅作盘/轮毂和钳体固定识读。

原厂主程序直接引用且与本页边界相关的入口：驻车制动 - 钳 - 后 - LH（释放）——后钳状态必须依据独立入口核对；制动片 - 磨合——更换后的磨合不由本页结构图代替。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
