奔驰W212 COMAND主机与显示屏拆装：出风口、固定架和光纤插头

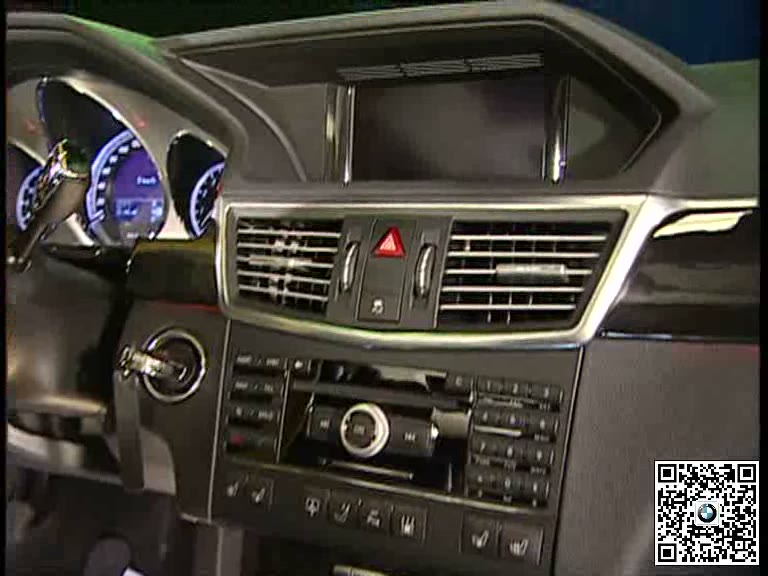

W212中央显示屏和COMAND主机的固定件隐藏在出风口及饰板后方，顺序错误容易损伤仪表台表面。

主机连接包含机械锁止插头和光纤环路，不能拉拽线束或污染光纤端面。

一、保护仪表台并释放中央出风口

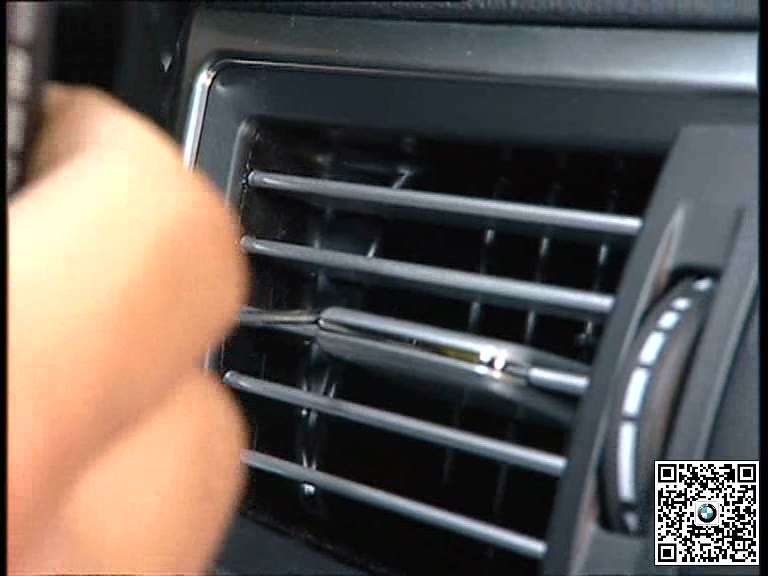

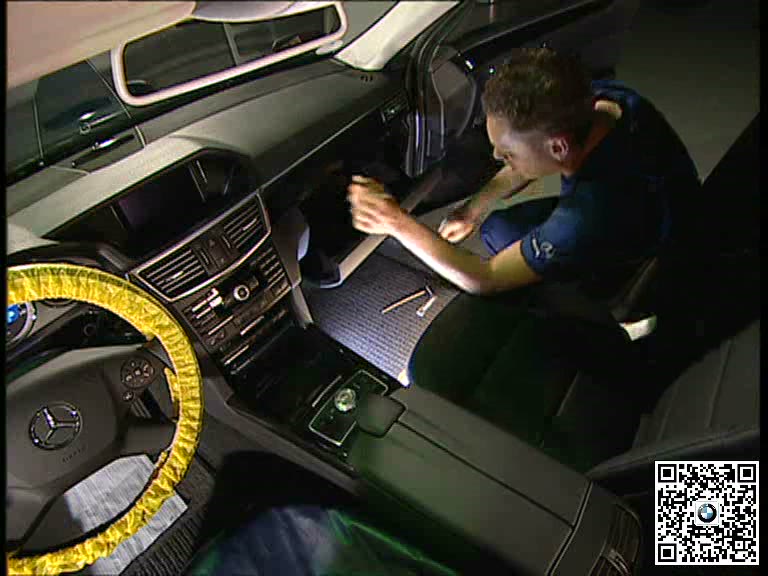

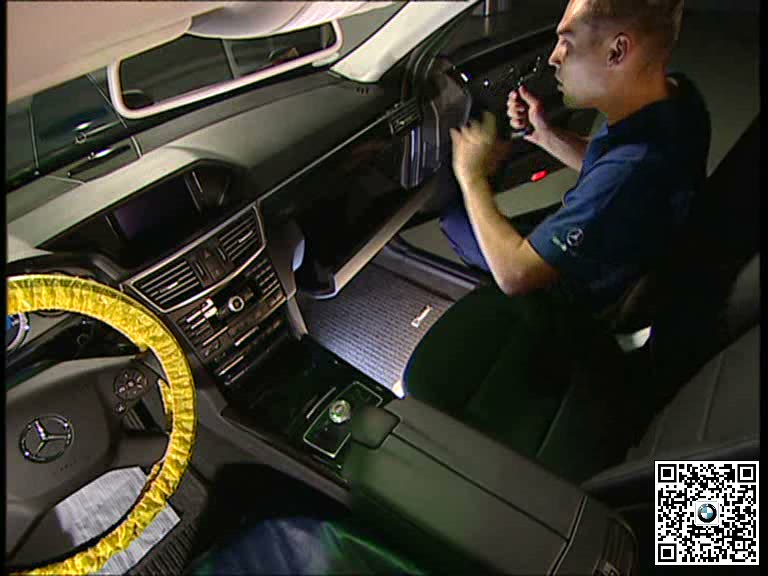

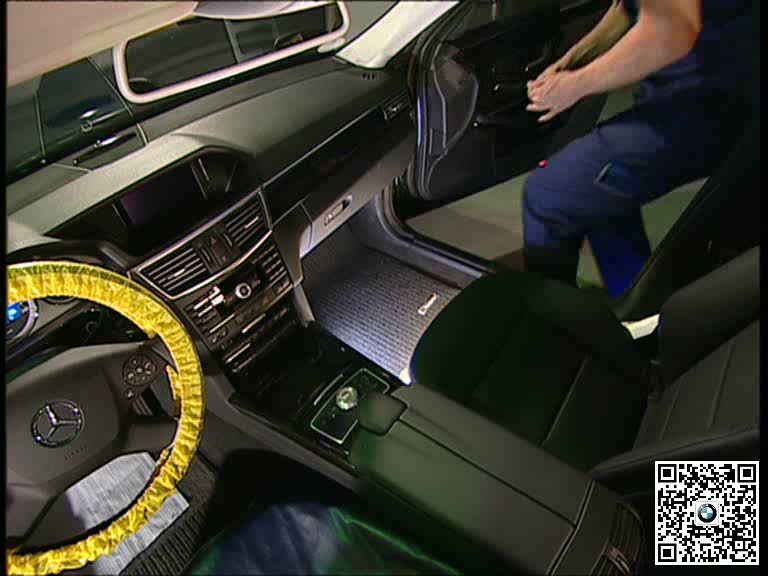

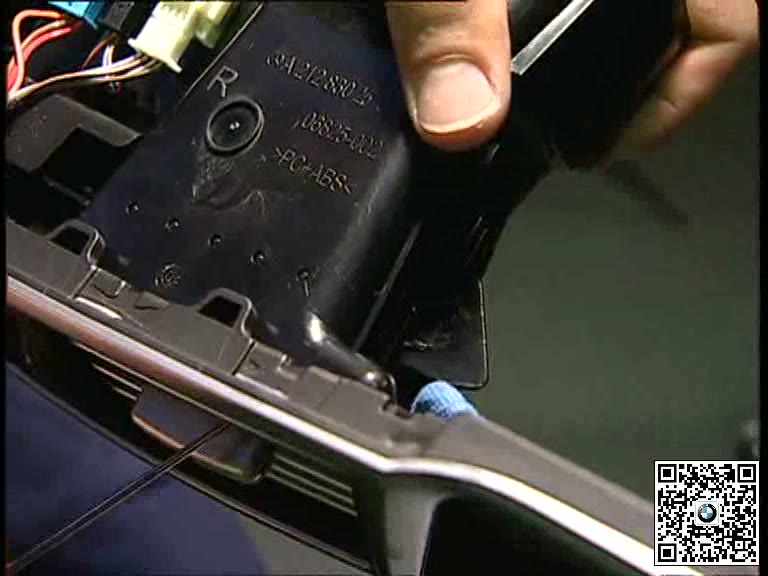

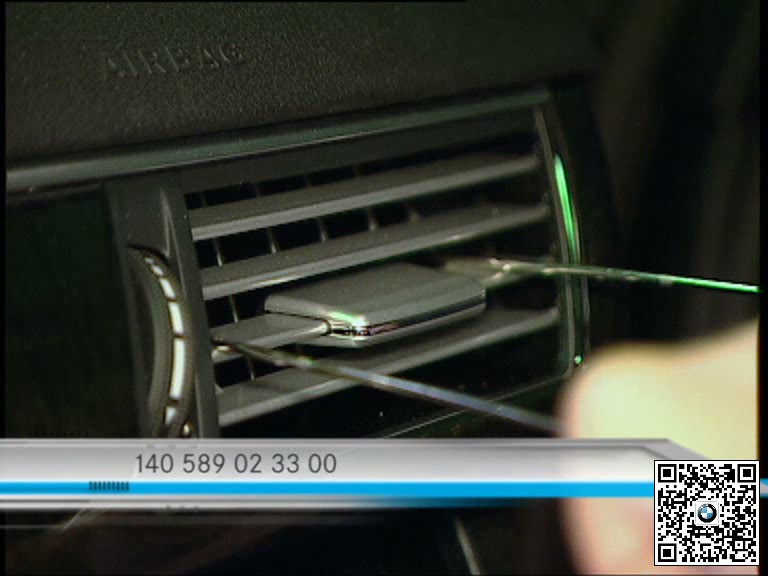

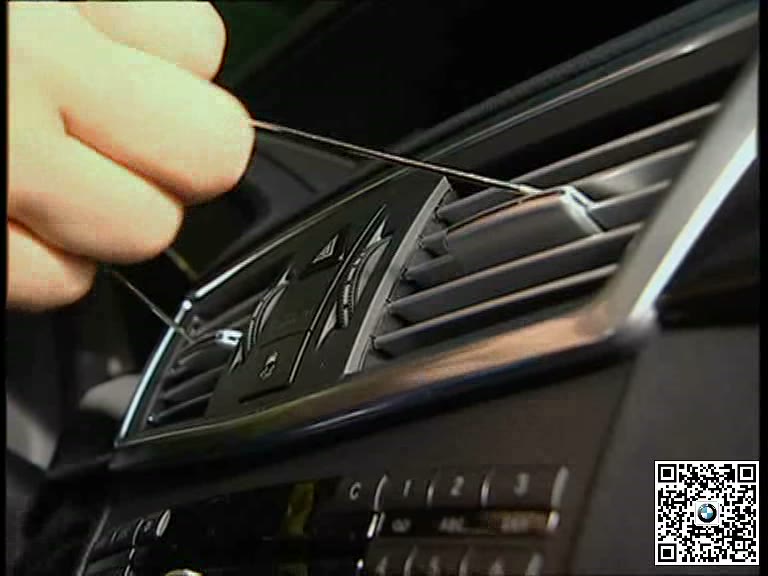

关闭点火开关并按装备要求等待系统休眠，覆盖高光饰板，使用合适工具释放中央出风口和相邻饰框。

二、拆除显示屏和主机固定连接

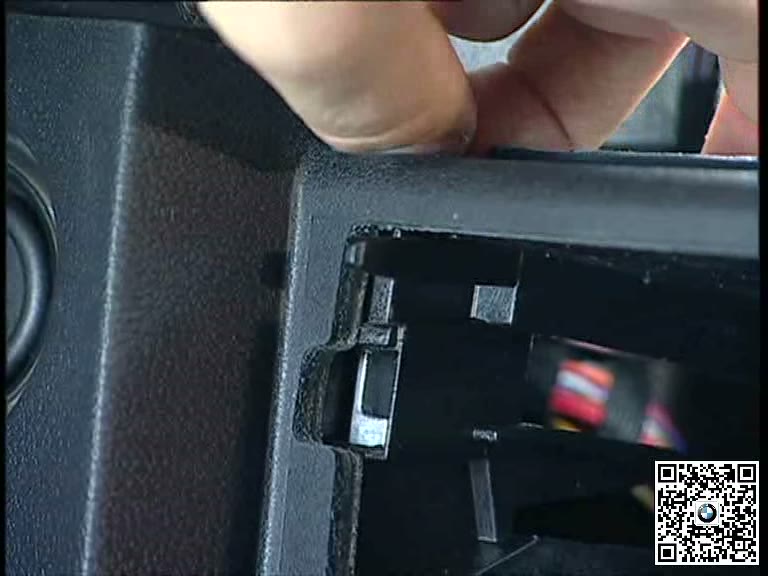

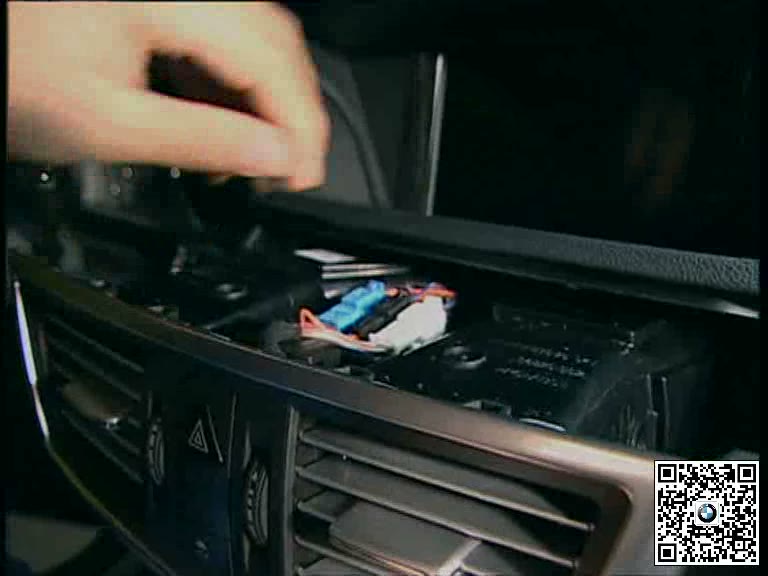

露出固定位置后先拆显示屏或上部支架，再拆除COMAND主机固定件，操作中始终托住设备。

三、解锁电气及光纤插头并取出设备

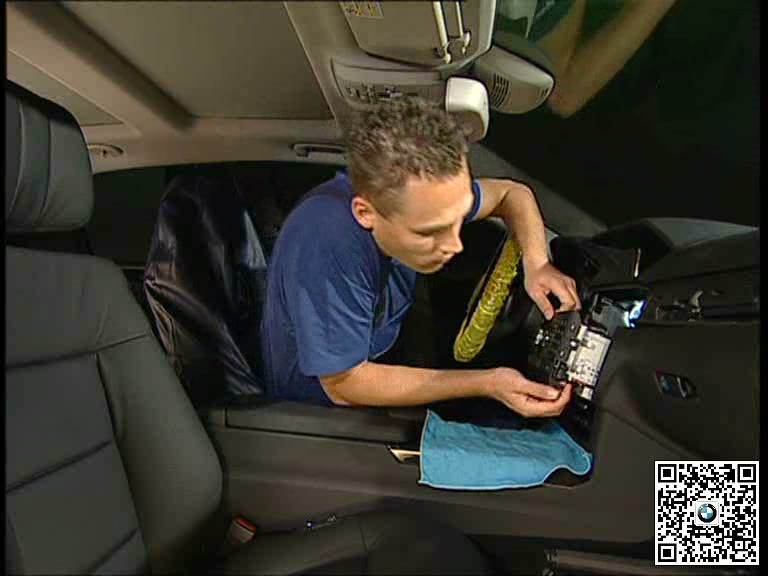

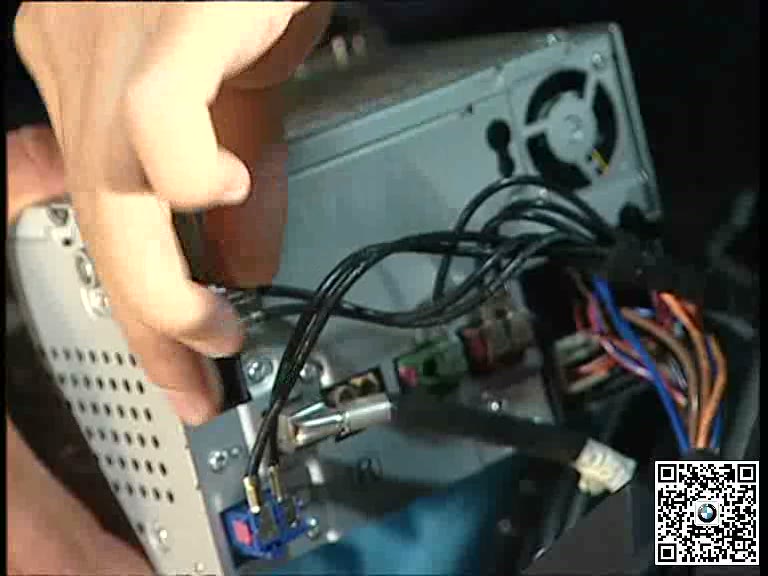

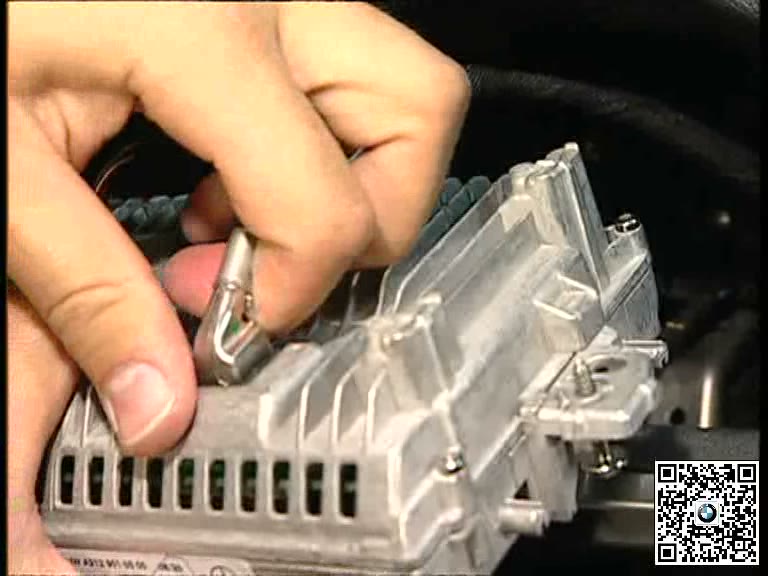

将设备移至可操作位置，逐一解锁电源、信号、天线及光纤连接，做好位置记录后取出主机。

四、装复并验证显示、音响和网络通信

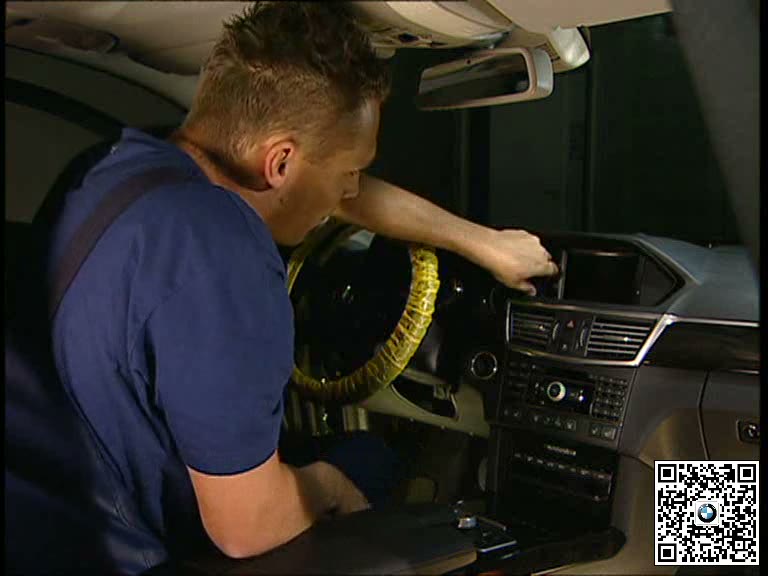

保持光纤端面清洁并恢复全部锁止，装复出风口和饰框，测试显示、声音、控制器及相关故障存储。

五、完工检查要点

• 系统休眠及仪表台保护完成。
• 出风口和固定架无损伤。
• 光纤及电气插头锁止正确。
• 显示、音响、控制器和网络状态正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
