奔驰V221 S-Guard液压车窗：系统结构、应急操作与故障诊断

S-Guard防护玻璃重量大，使用专用液压系统驱动，不能按普通W221电动车窗方法强行升降。

车门和玻璃必须可靠支撑，液压卸压及应急操作应严格遵循防护车型维修文件。

一、确认Z07配置和故障现象

核对防护车型代码，记录单门或多门失效、泵声、位置和警告信息，读取车窗及相关控制单元故障。

二、检查液压泵、储液和管路

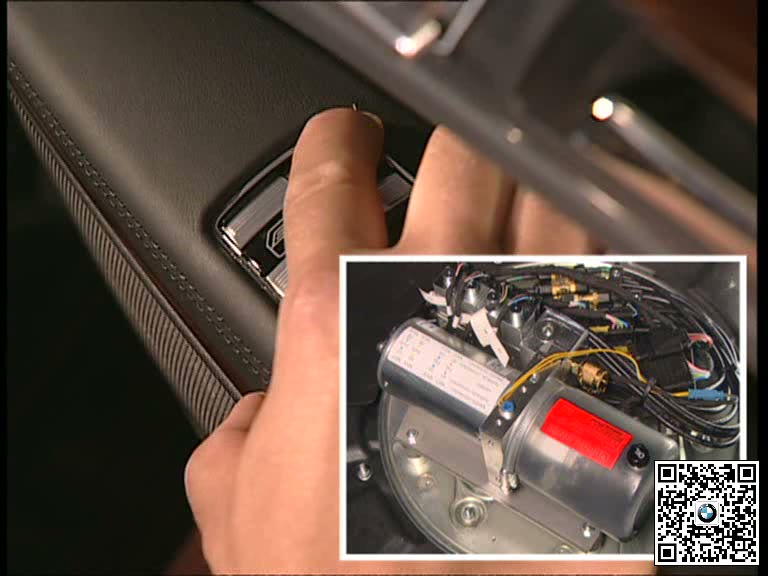

检查泵组供电、液位、接口和泄漏，确认管路没有折弯、磨损或松脱，并按要求保护作业区域。

三、进入车门并检查执行机构

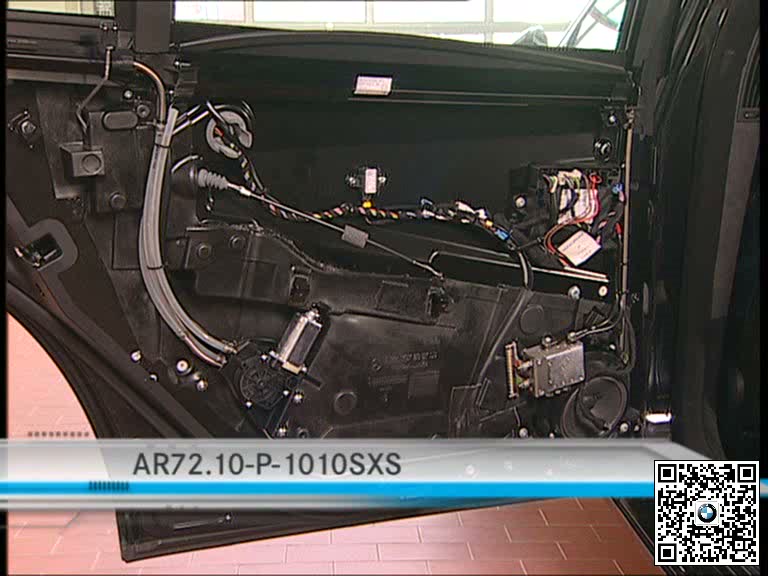

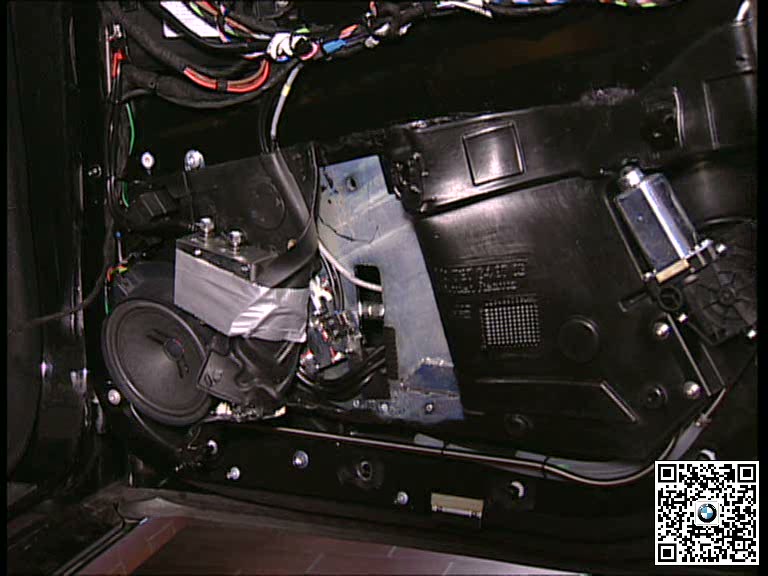

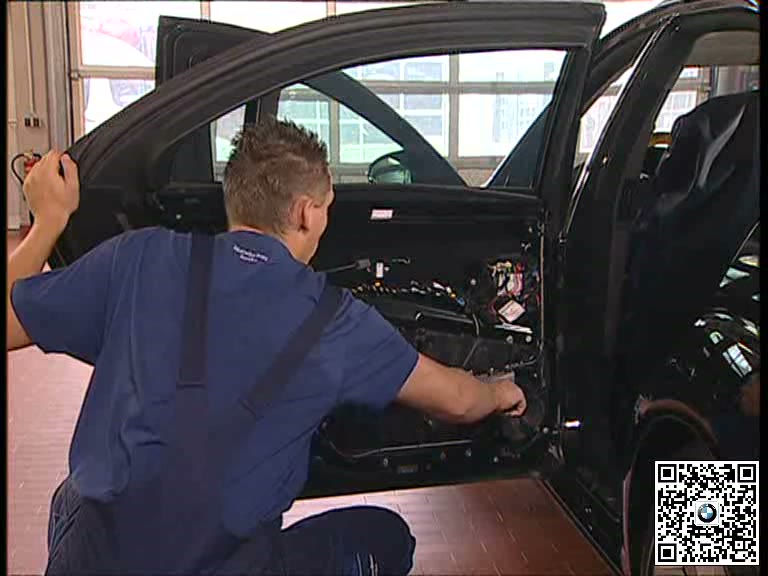

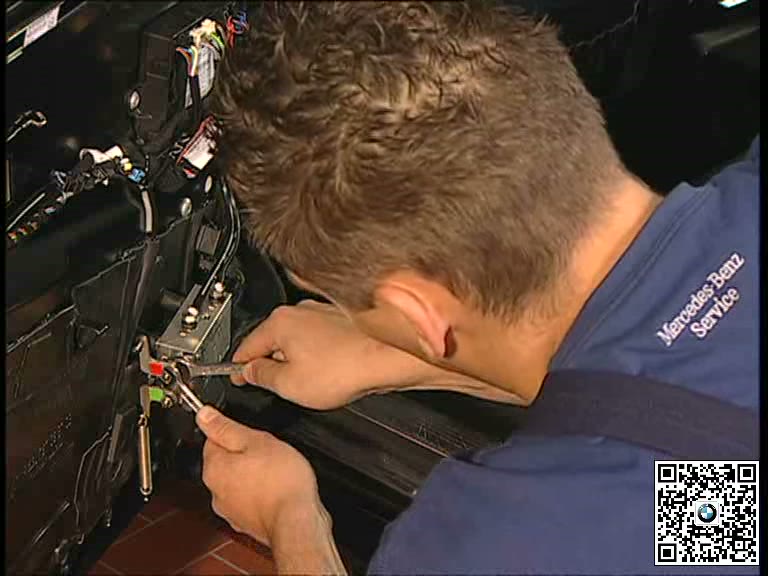

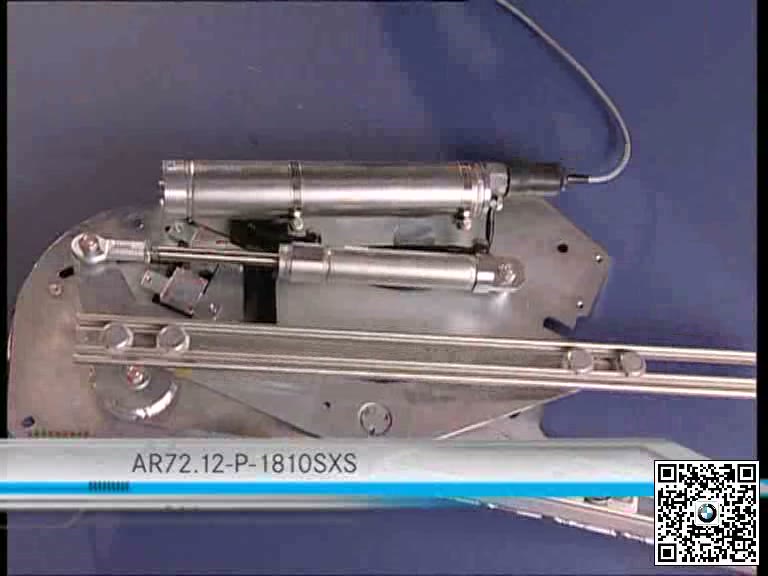

支撑防护玻璃后拆开门饰及覆盖件，检查液压执行器、机械连接、位置检测和线束插头。

四、执行应急操作和功能复查

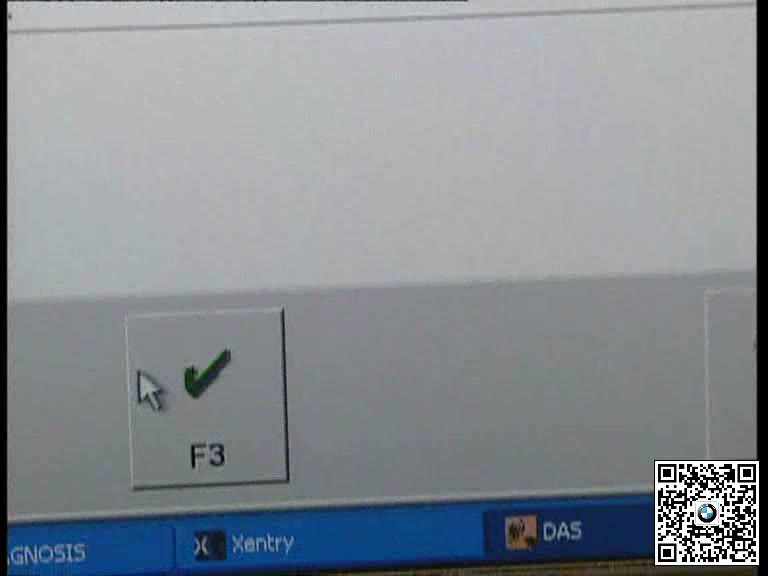

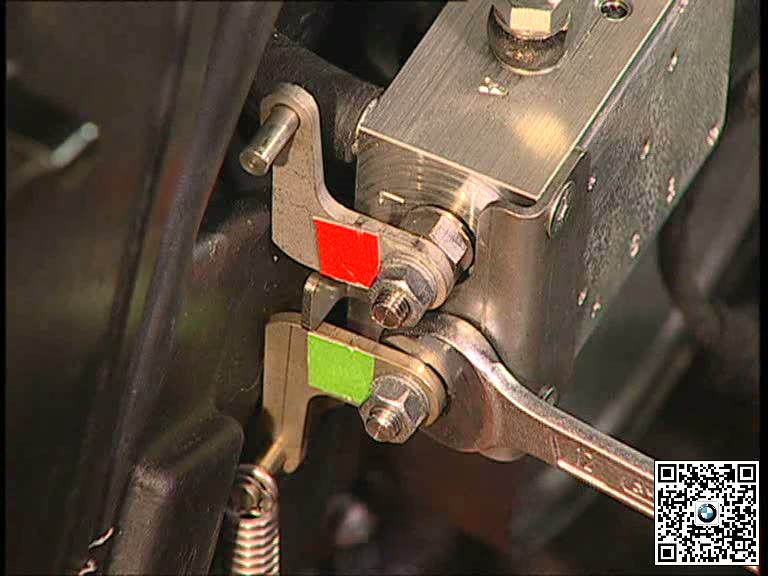

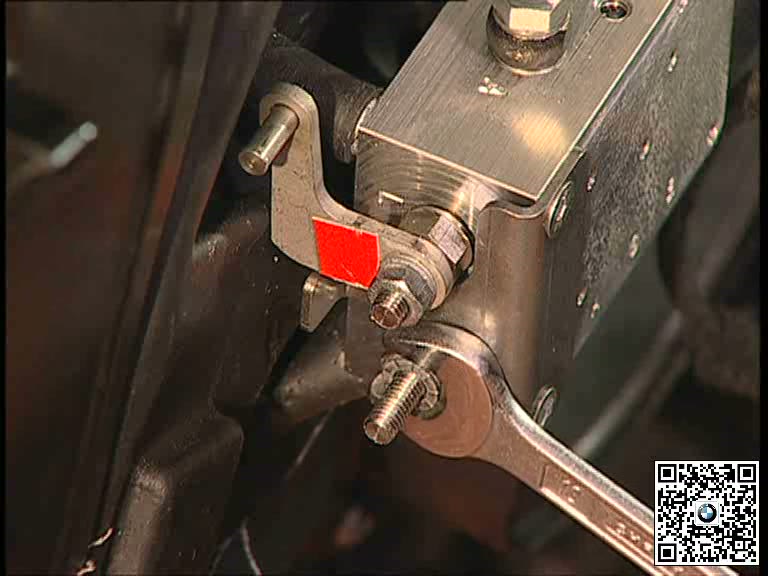

按规定使用应急机构或诊断驱动移动玻璃，维修后确认升降同步、终点锁止、液压密封和警告状态。

五、完工检查要点

• Z07配置和玻璃支撑正确。
• 泵组液位及管路无泄漏。
• 执行器和位置检测正常。
• 应急及正常升降功能复查完成。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
