奔驰R172仪表总成拆装：释放工具、插头锁止与显示复查

R172仪表总成紧邻方向盘和仪表台饰面，拆卸空间有限。开始操作前应记录显示和警告信息，并排除供电或车辆网络故障。

释放和移出仪表时不能以透明罩为受力点，方向盘及周围饰面应先覆盖保护。

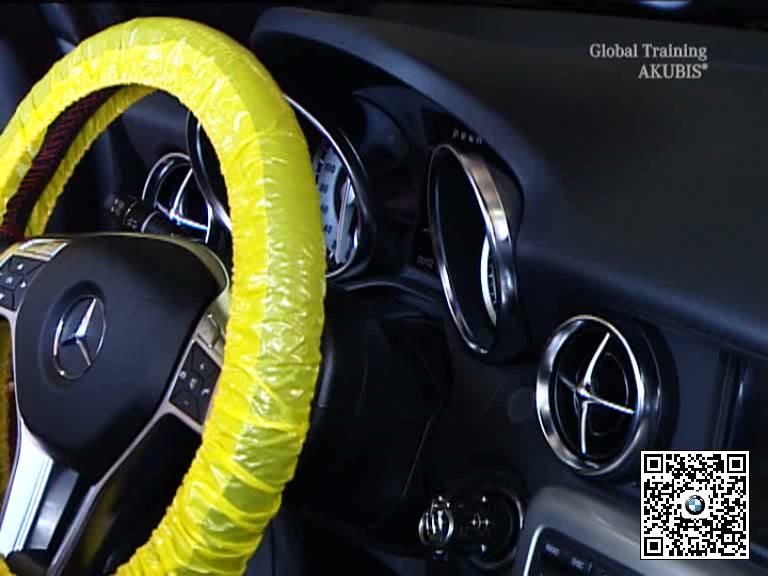

一、记录仪表现象并保护驾驶舱

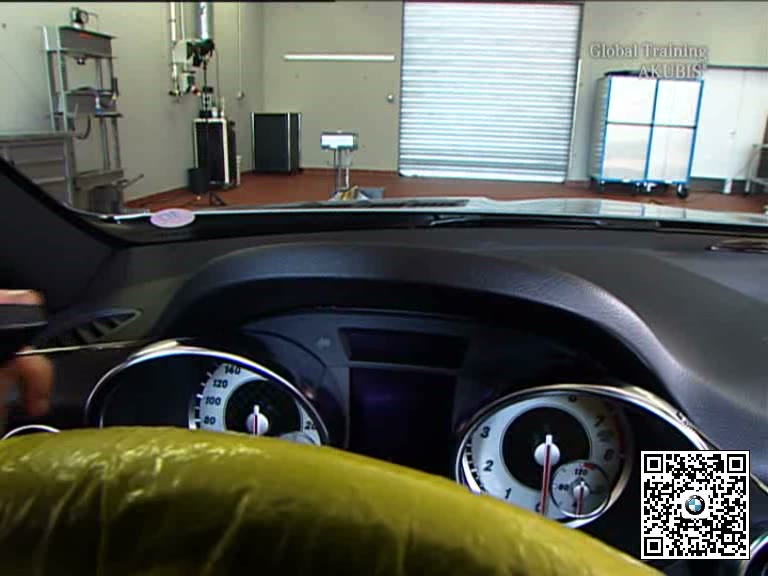

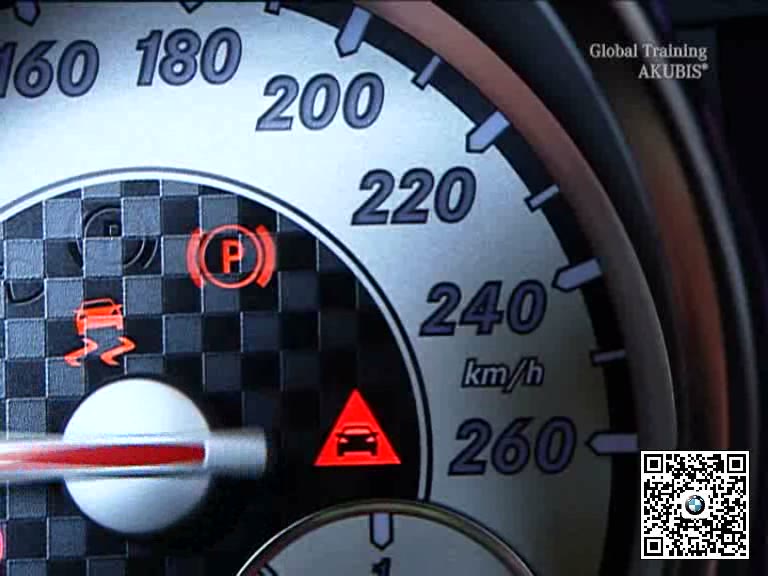

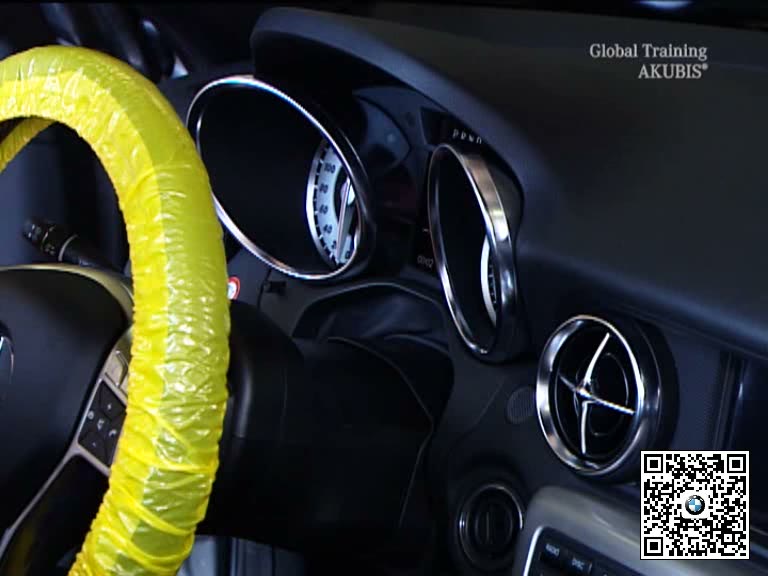

检查指针、显示、照明和警告灯状态，读取仪表及网关故障。关闭点火开关，在方向盘、转向柱和仪表台表面铺设保护。

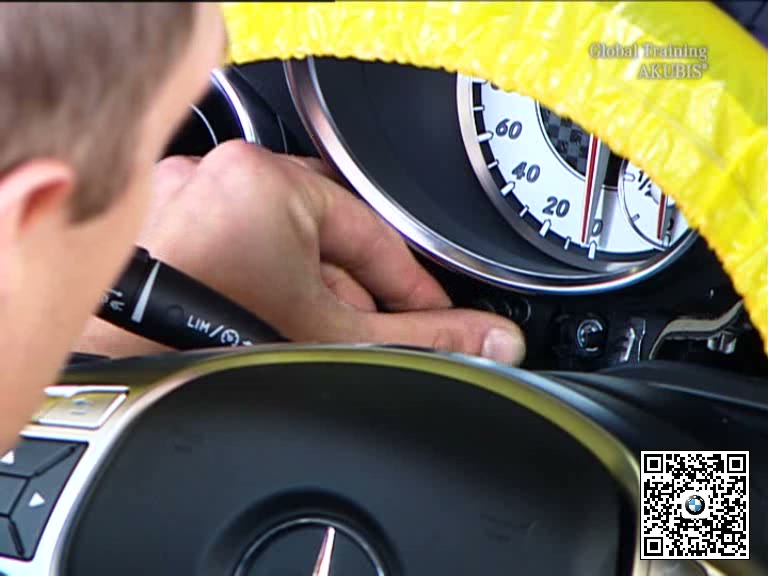

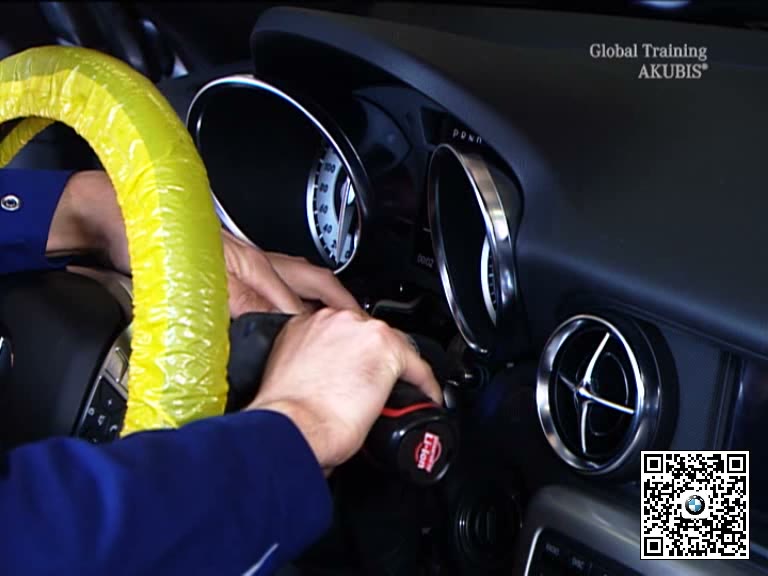

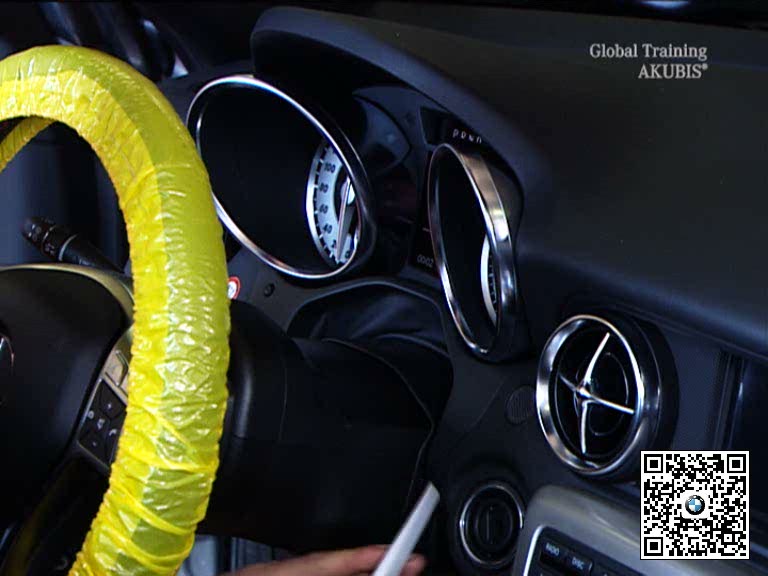

二、使用规定位置释放仪表固定

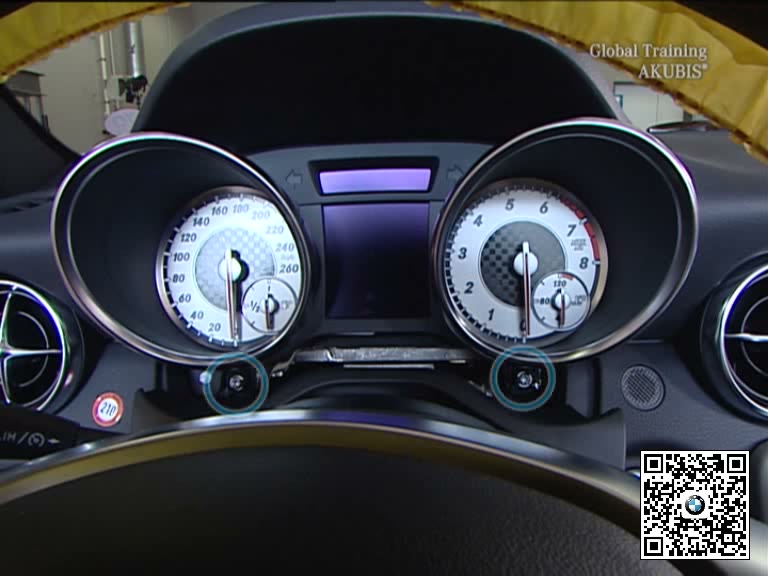

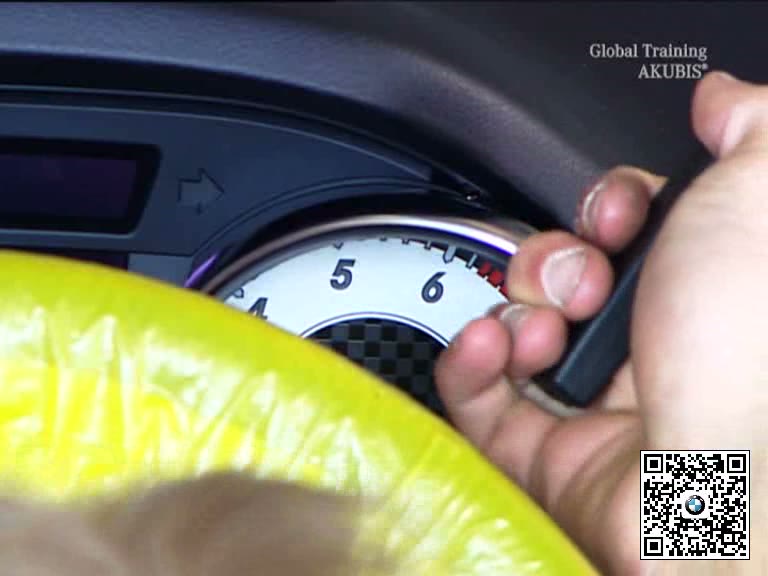

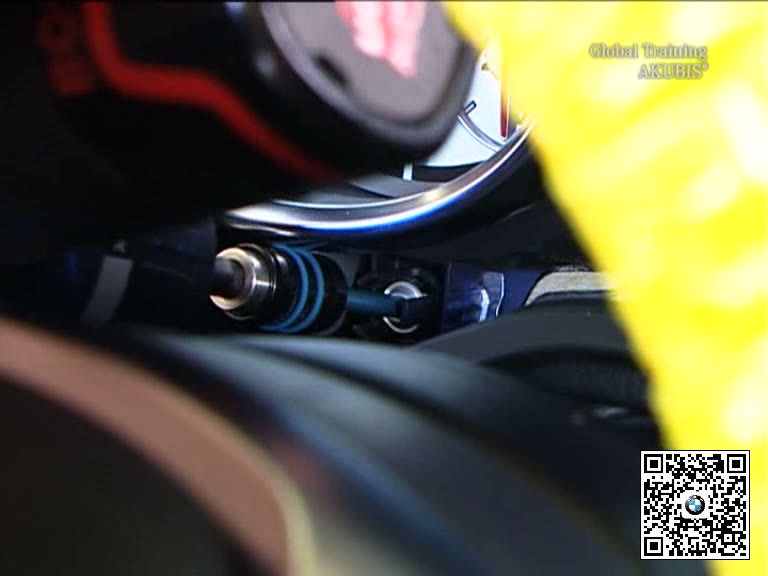

按结构进入仪表释放点，使用适用工具松开锁止或固定件。左右两侧均匀操作，避免工具滑脱划伤仪表罩和饰板。

三、托出仪表并断开背部插头

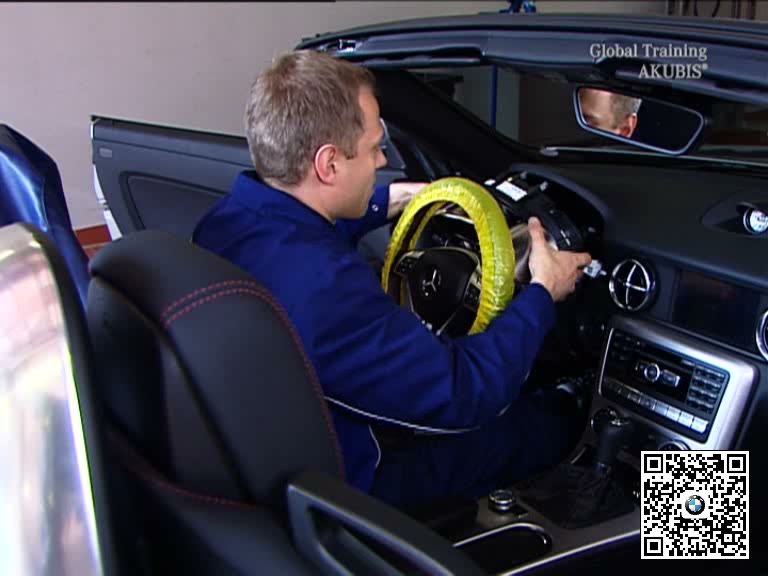

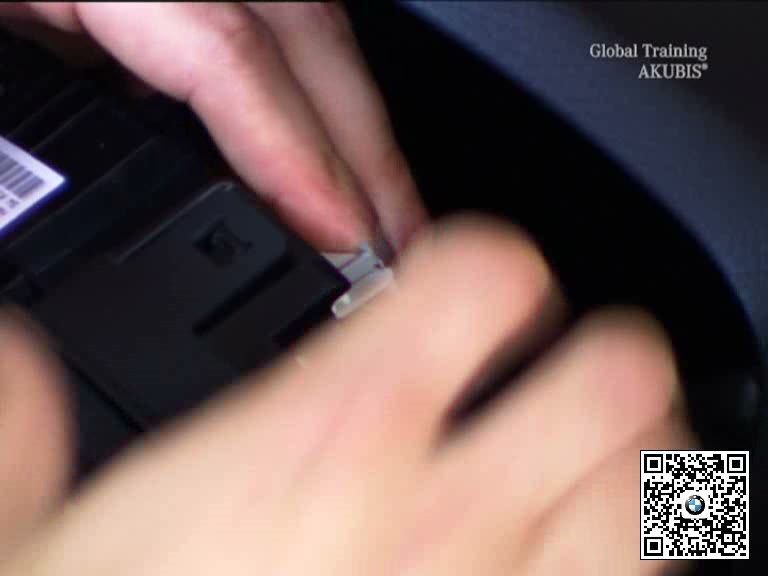

双手托住仪表总成，小幅向外移动至背部插头可见。操作插头锁杆或二次锁后断开连接，检查端子和线束是否松动。

四、装复并检查自检和警告功能

接回插头并确认完全锁止，将仪表准确推入定位。接通点火开关后检查指针自检、显示、照明和警告信息，并再次读取故障。

五、完工检查要点

• 仪表故障已与供电通信问题区分。
• 方向盘和透明罩已受到保护。
• 背部插头锁止机构完全扣合。
• 自检、显示和警告功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
