奔驰R172音响主机拆装：中控饰板、控制面板与插头连接

R172音响主机位于中控台内部，拆卸路径经过换挡区域、控制面板和多块易划伤饰件。使用金属工具直接撬动会损伤表面或折断卡扣。

主机背部可能包含电源、扬声器、天线和光纤连接，断开前应记录插头位置及锁止方式。

一、关闭系统并保护中控表面

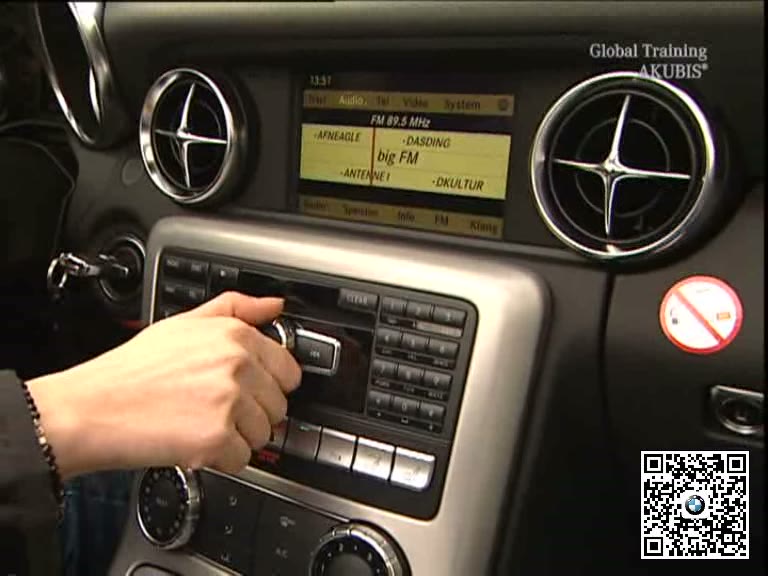

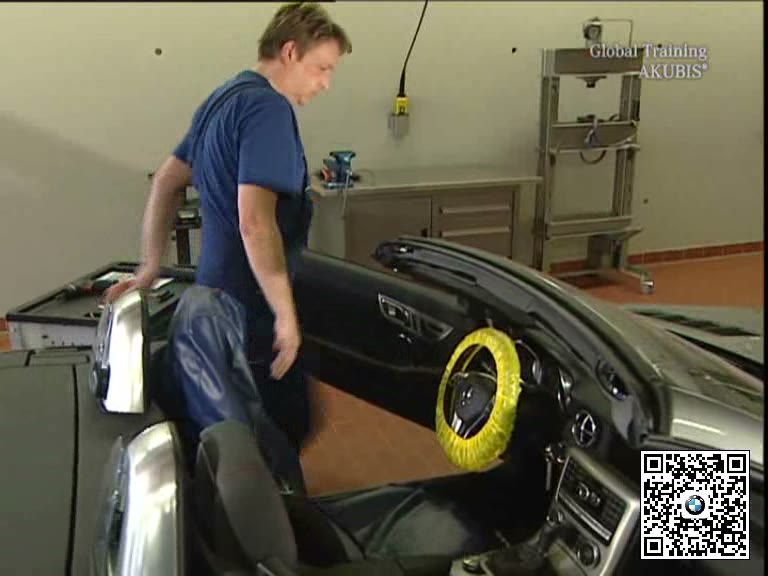

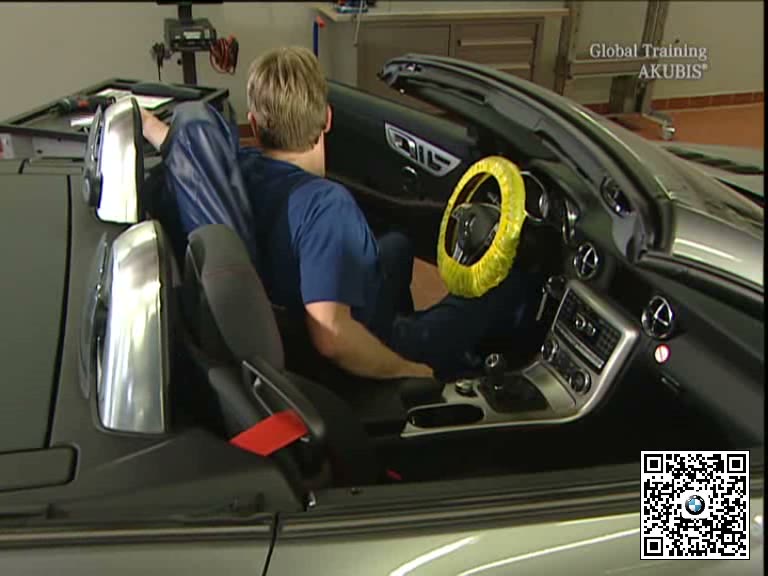

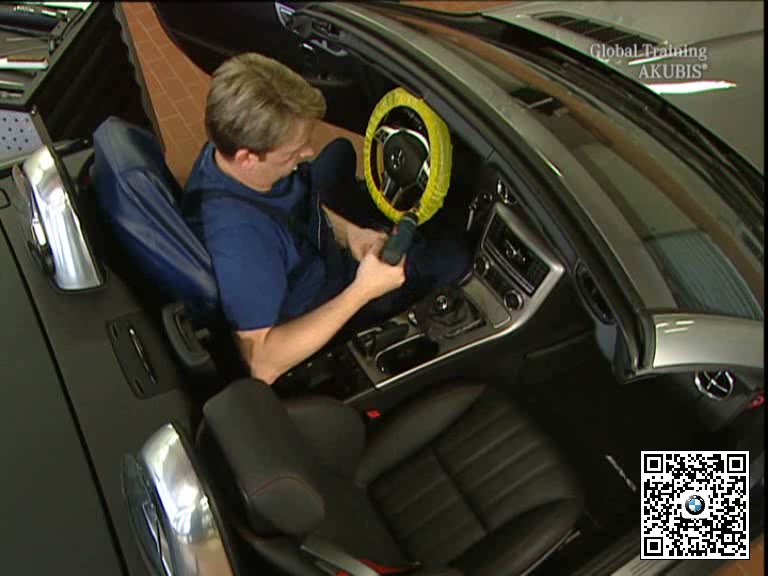

保存必要设置，关闭点火开关和音响系统。保护换挡杆、中央控制台及高亮饰板，从规定位置使用塑料工具开始拆卸。

二、释放换挡饰板和控制面板

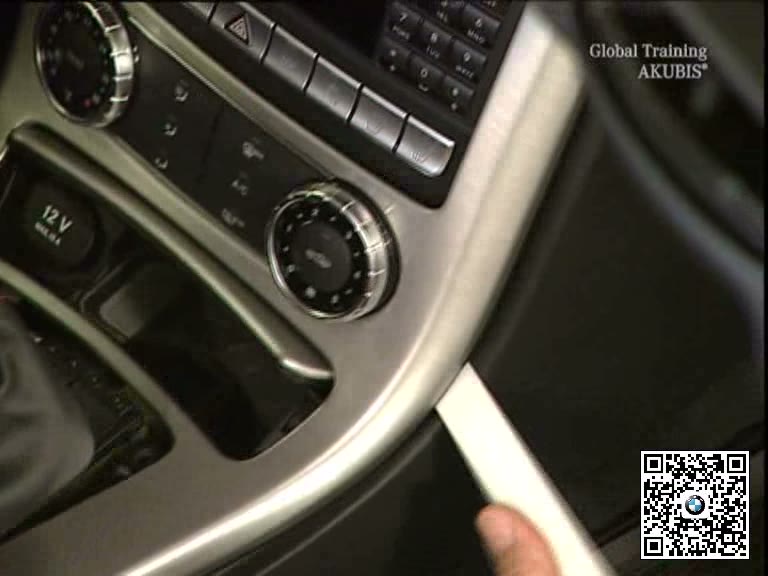

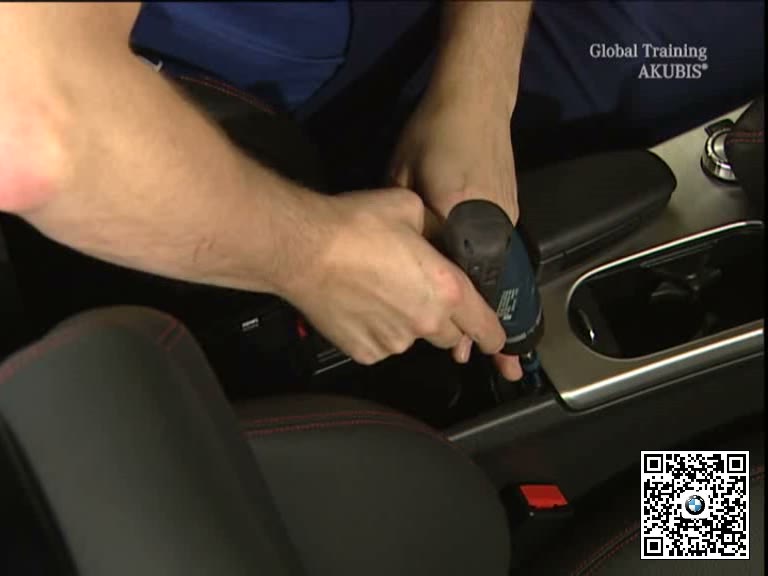

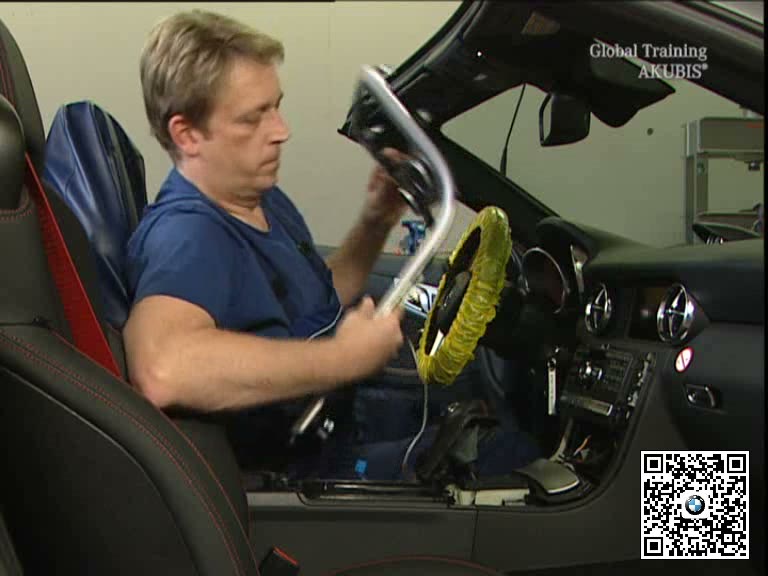

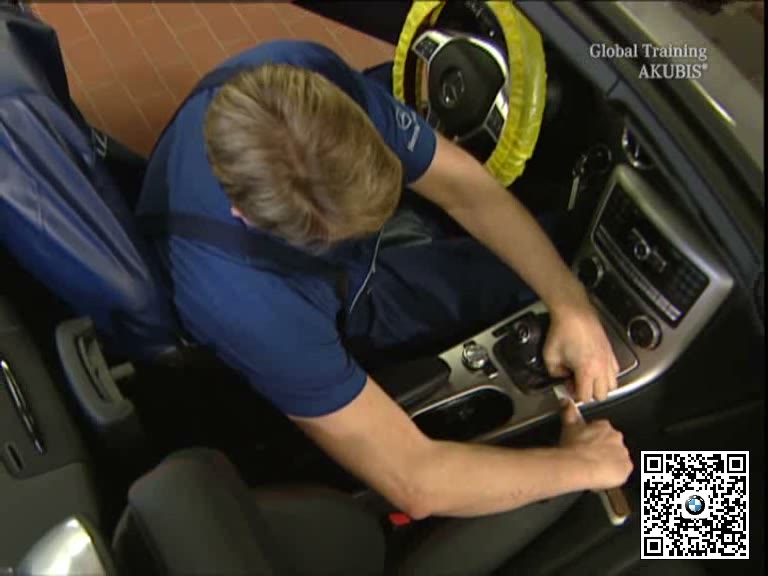

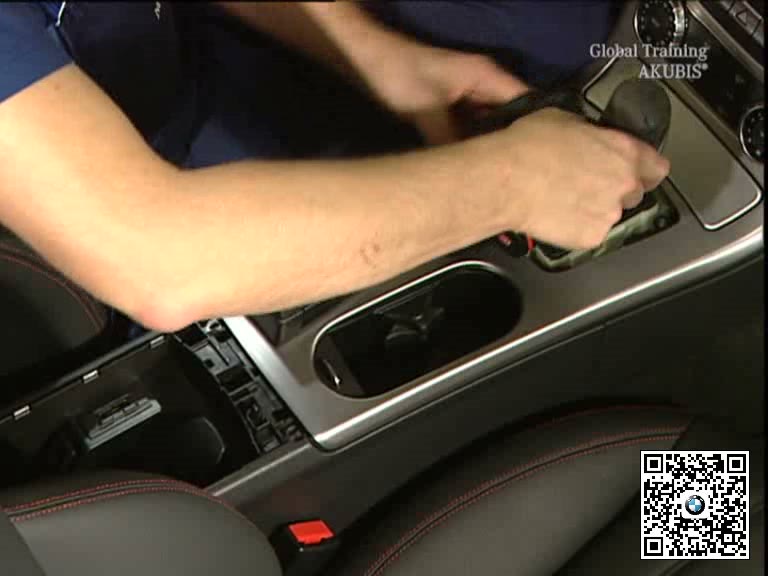

依次松开换挡区域、空调或音响控制面板周围饰件，断开相关开关插头。检查覆盖下方固定，避免在仍有螺钉时拉动主机。

三、移出主机并断开背部连接

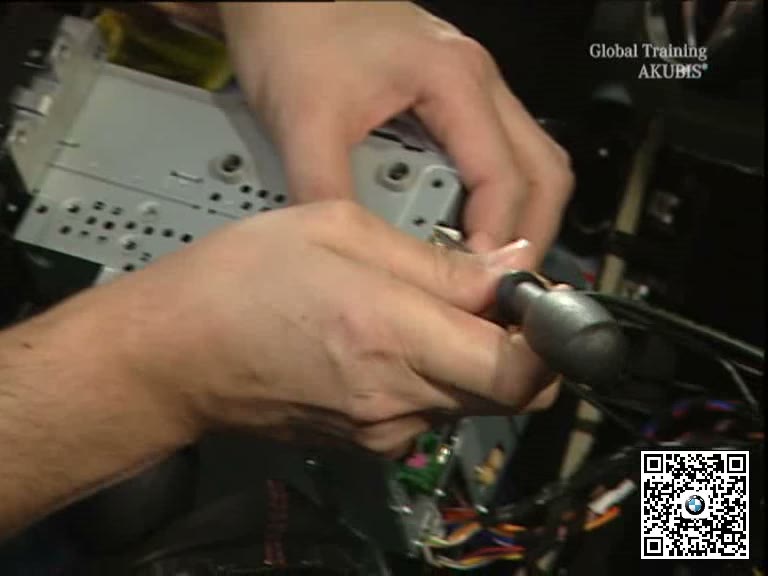

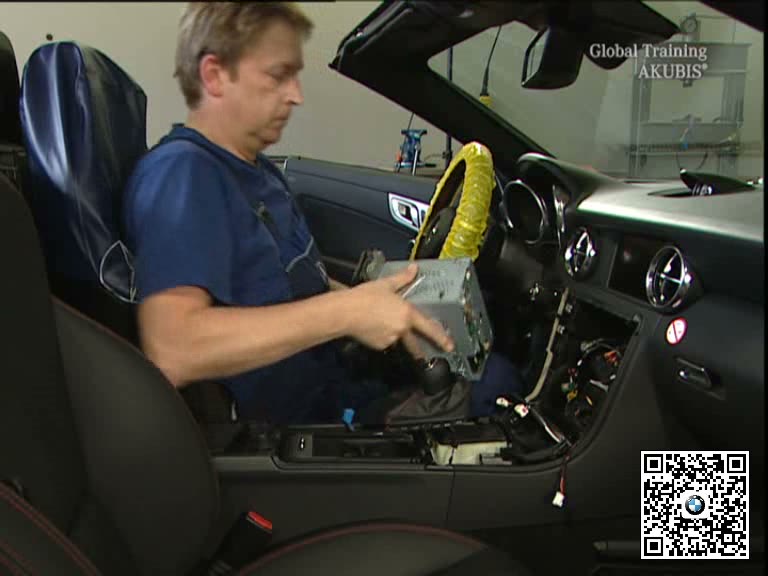

拆下主机固定后平稳向外拉出，由手托住总成。逐一解锁电源、天线、光纤及其他插头，保护光纤端面并防止线束回缩。

四、装复并检查音响与网络功能

按原位置接回全部插头并确认锁止，将主机和控制面板准确装入。恢复饰件后测试显示、声音、收音、导航及诊断通信。

五、完工检查要点

• 中控高亮表面已完整保护。
• 控制面板和主机固定均已先解除。
• 光纤、电源和天线插头连接正确。
• 装复后显示、声音及系统通信正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
