奔驰W204空调控制面板拆装：中控饰件、主机固定与插头检查

W204改款车型空调控制面板嵌在中控音响区域，其固定受到周围饰板和相邻组件遮挡。拆卸顺序错误容易损伤长条饰板或隐藏卡扣。

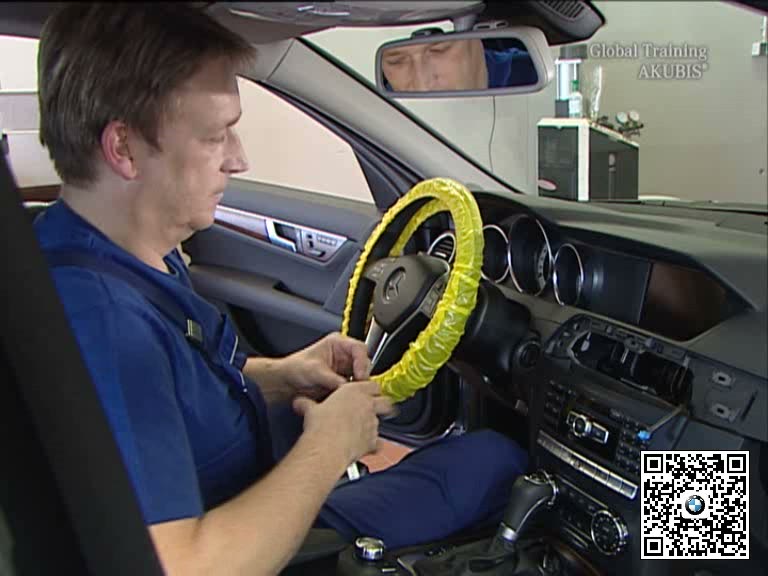

操作前应保护仪表台、换挡区域和中控高亮表面，并记录空调显示或按键故障。

一、记录故障并保护中控区域

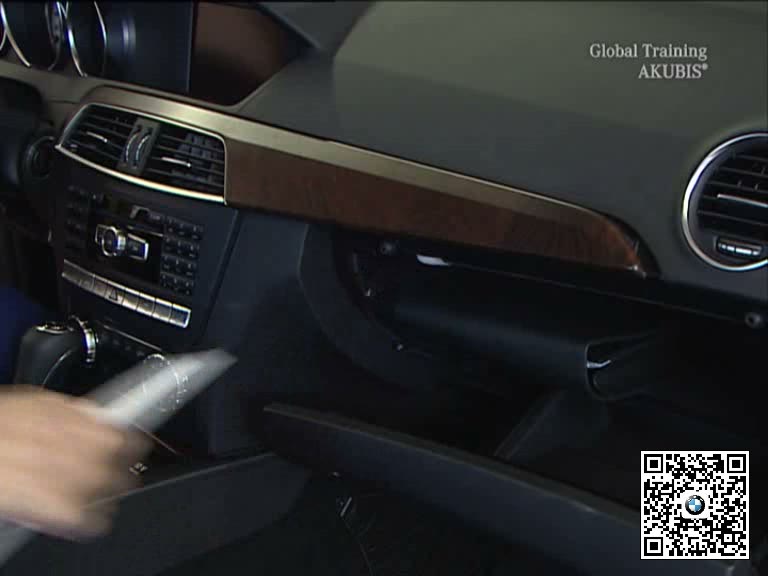

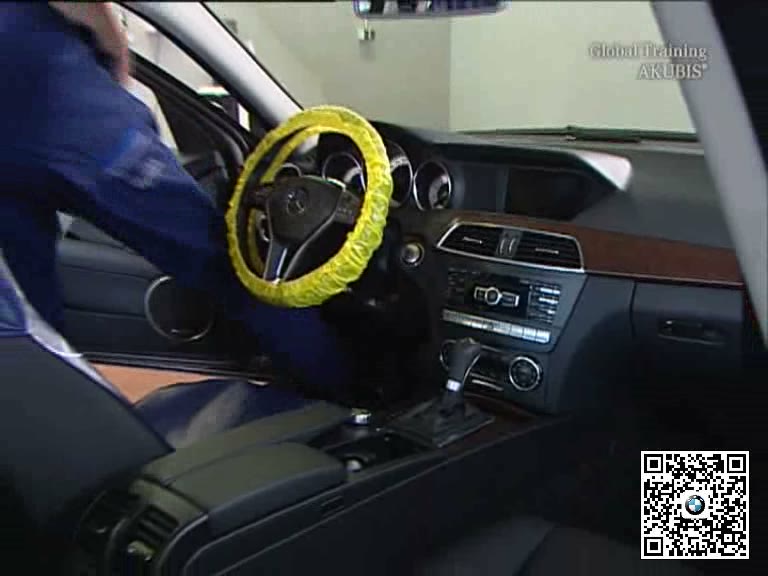

检查空调面板显示、按键和照明，读取空调控制单元故障。关闭点火开关，用软质材料保护仪表台饰板和中央控制台。

二、释放长条饰板和中央覆盖

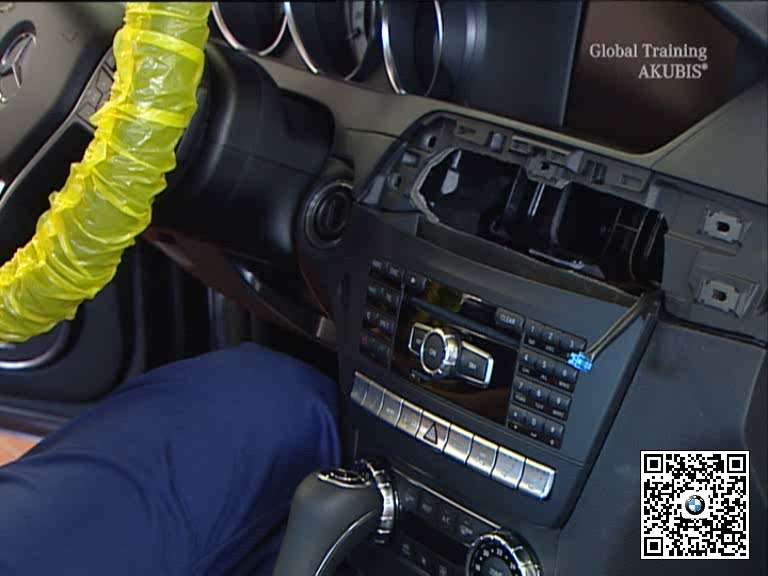

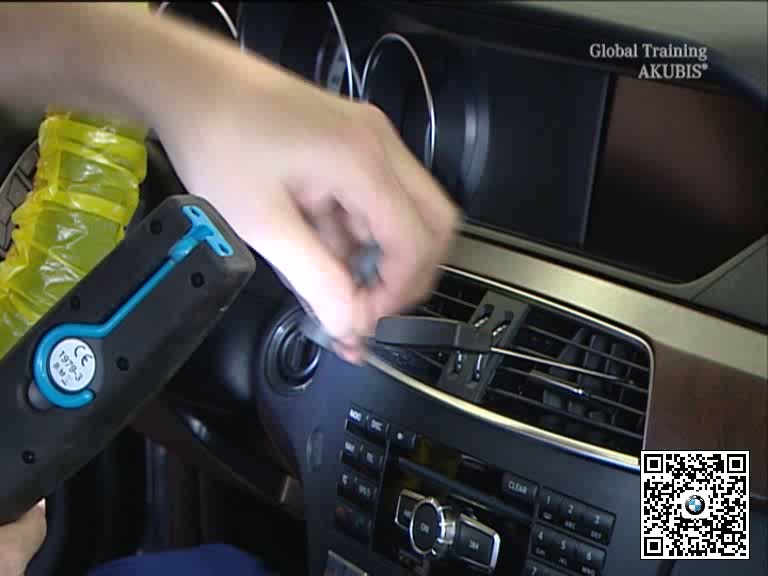

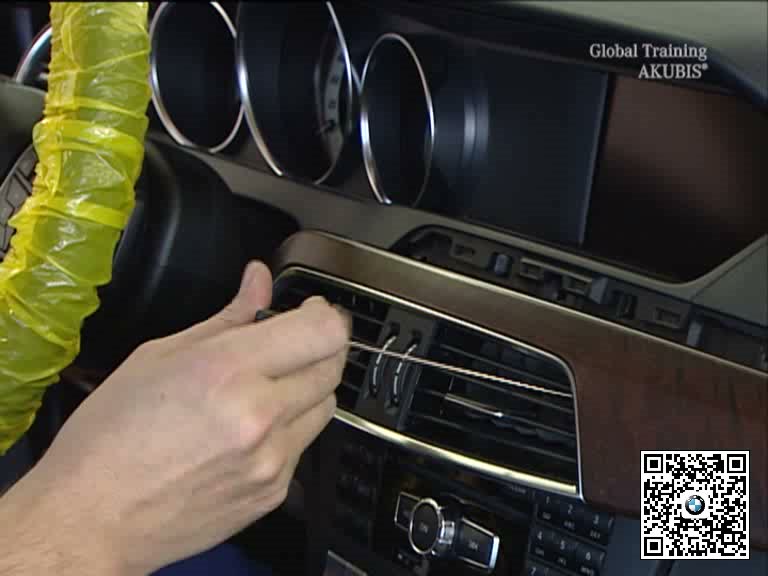

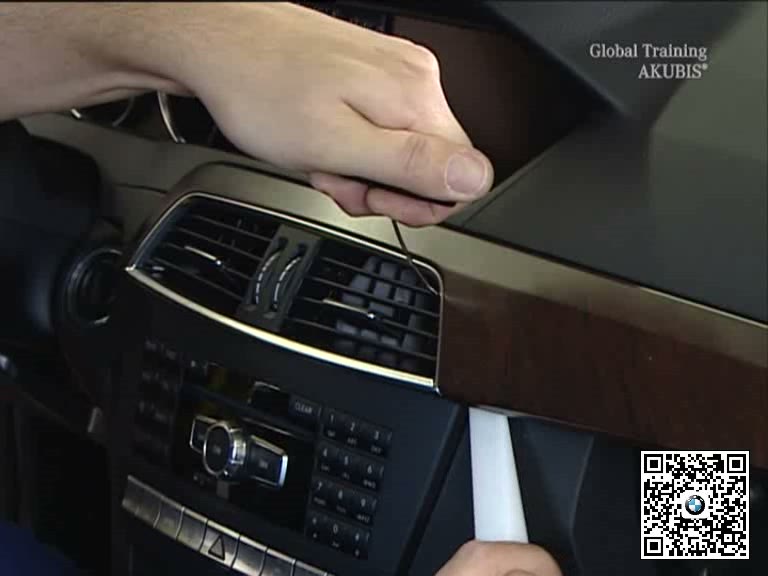

从规定端部使用塑料工具逐段释放仪表台装饰条，拆开中央出风口或音响周边覆盖。托住较长饰板，防止扭曲和刮碰。

三、拆下固定并断开面板插头

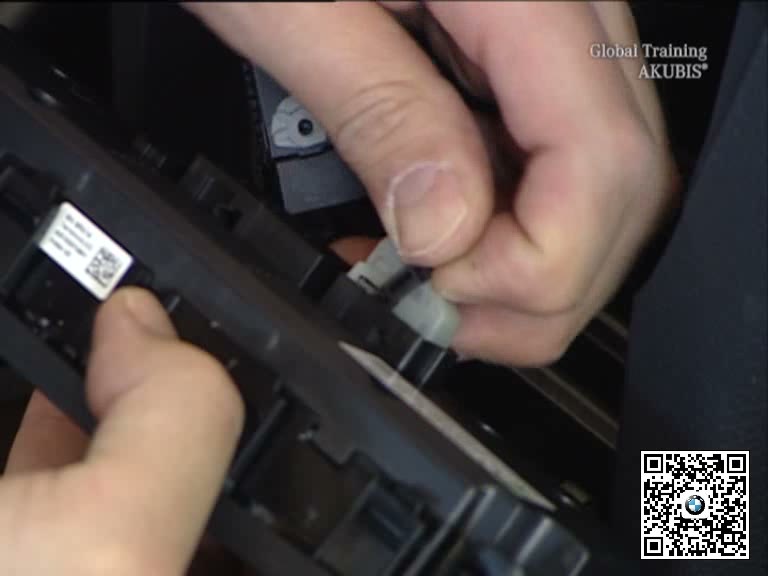

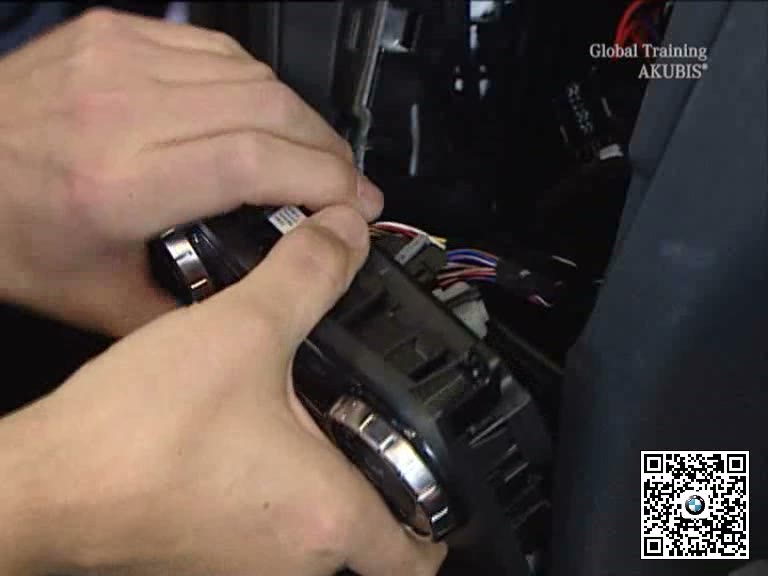

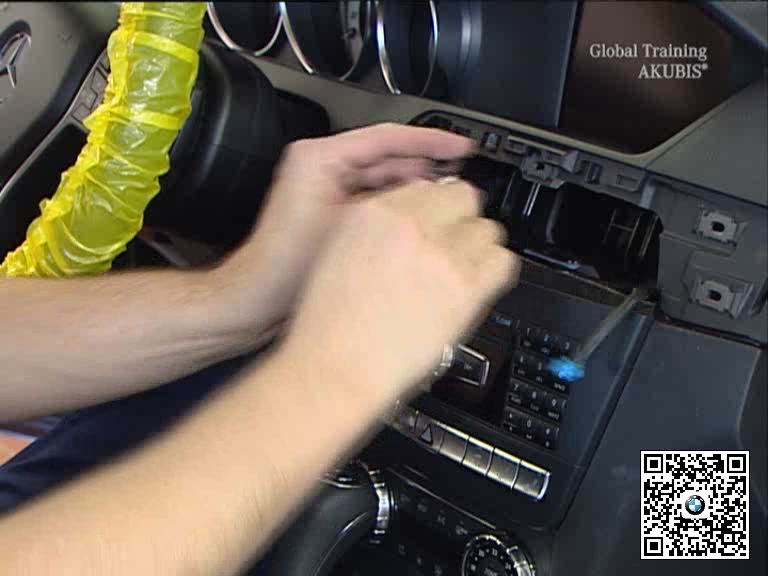

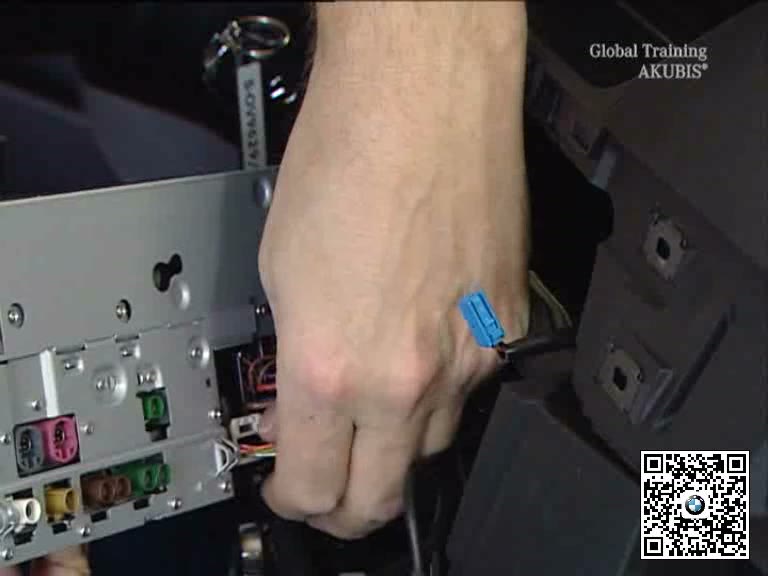

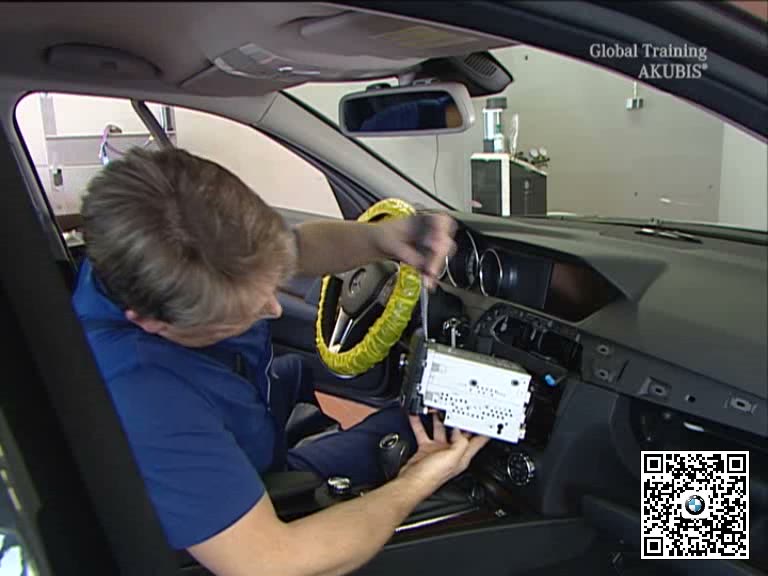

拆除暴露出的固定件，必要时将相邻主机稍向外移动以释放空调面板。解锁背部插头并检查端子、卡扣和线束状态。

四、装复并测试空调控制功能

接回插头并将面板和相邻部件准确放入定位，恢复饰板及出风口。接通点火后测试温度、风量、模式、除霜、照明和故障存储。

五、完工检查要点

• 空调面板故障现象已先记录。
• 长条饰板沿卡扣方向逐段释放。
• 面板插头和相邻主机连接均已锁止。
• 温度、风量、模式及照明功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
