奔驰W212仪表总成拆装：中部饰板、出风口、固定螺钉与插头连接

W212仪表总成与仪表台饰板、出风口和内部线束相邻。拆卸时受力点不正确，容易划伤透明面板、损伤木饰或折断隐藏卡扣。

作业前关闭点火开关并等待车辆网络休眠。若更换仪表，还需提前确认里程、防盗和编码相关要求。

一、保护仪表台并释放外围饰件

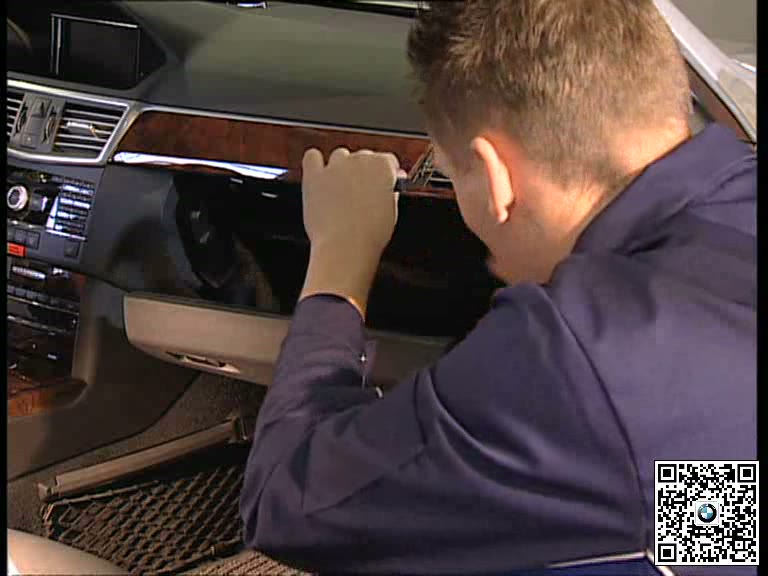

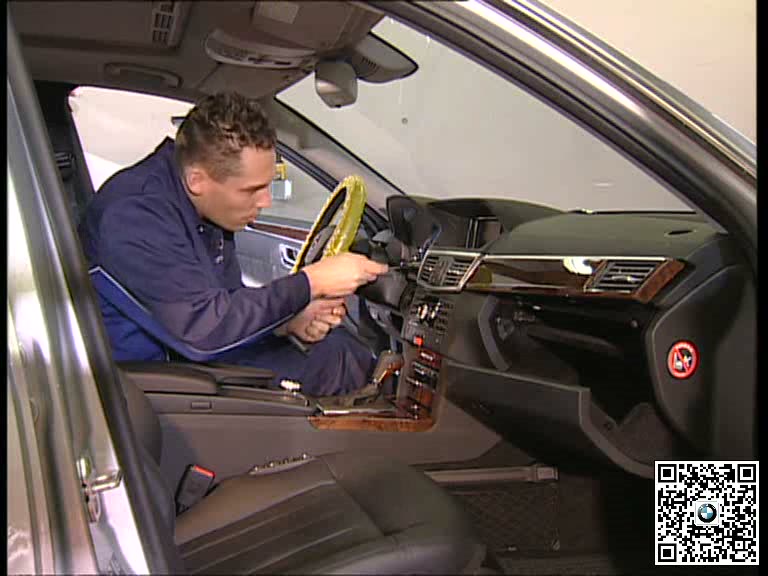

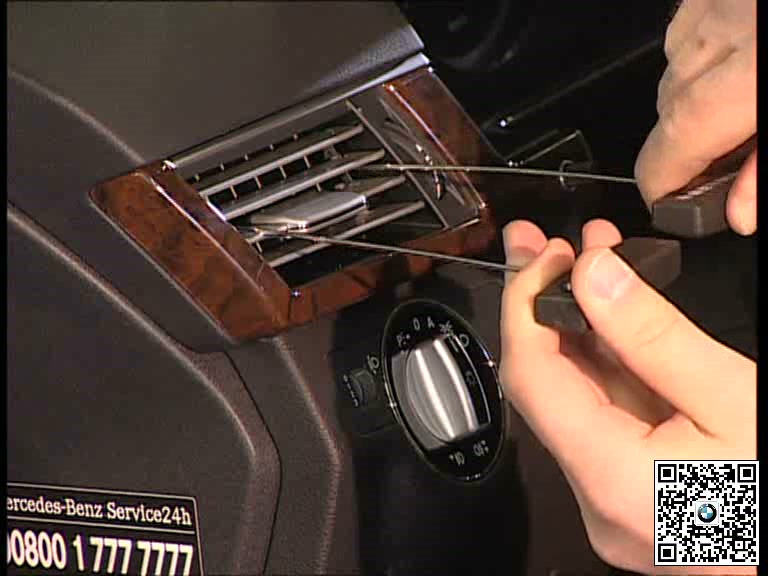

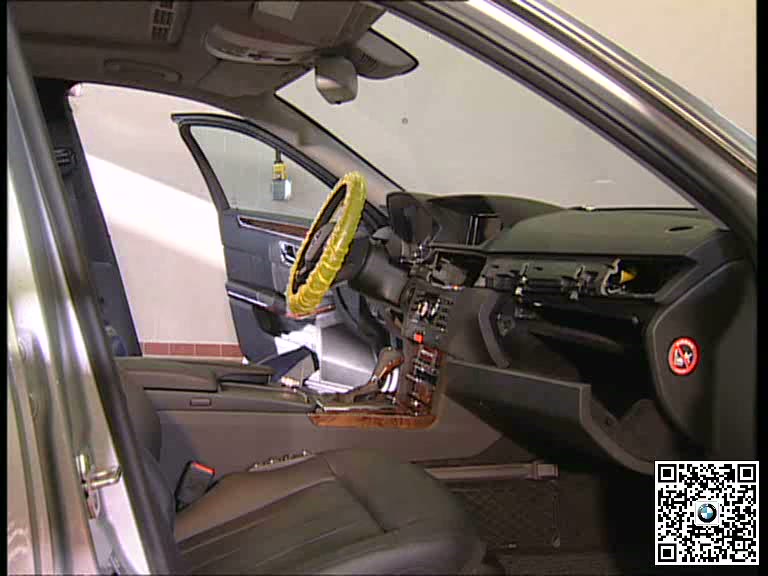

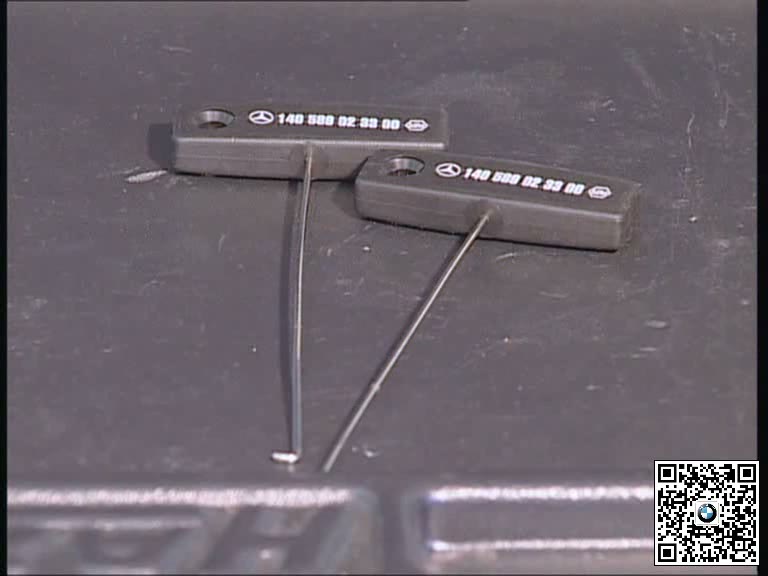

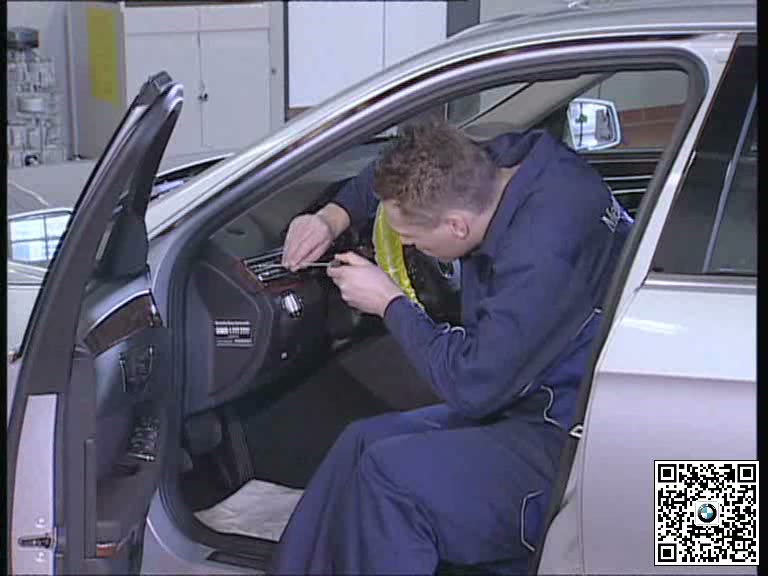

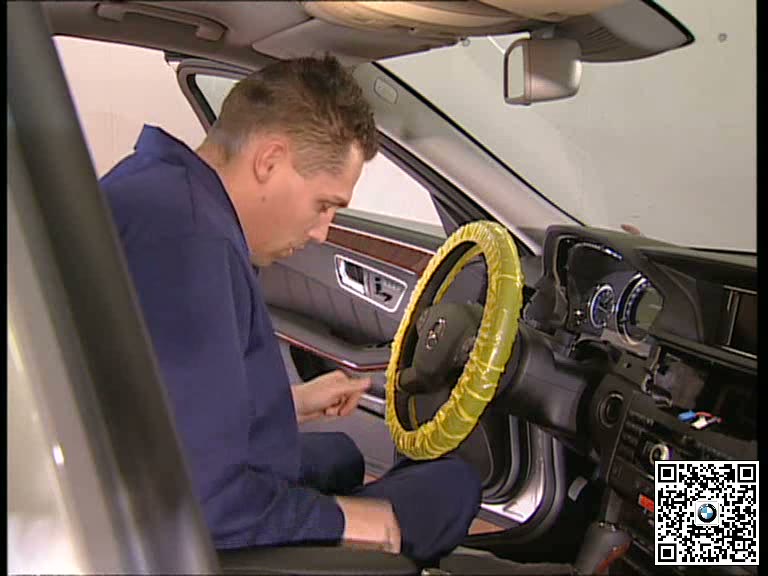

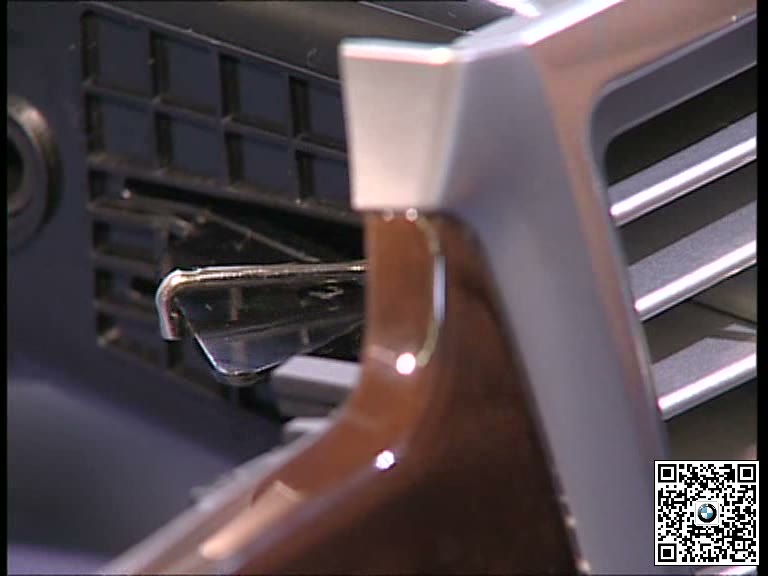

调整方向盘和座椅以获得空间，覆盖方向盘及相邻饰面。使用塑料工具按规定方向释放中部饰板、出风口或遮挡仪表的部件。

二、拆除仪表固定件并均匀拉出

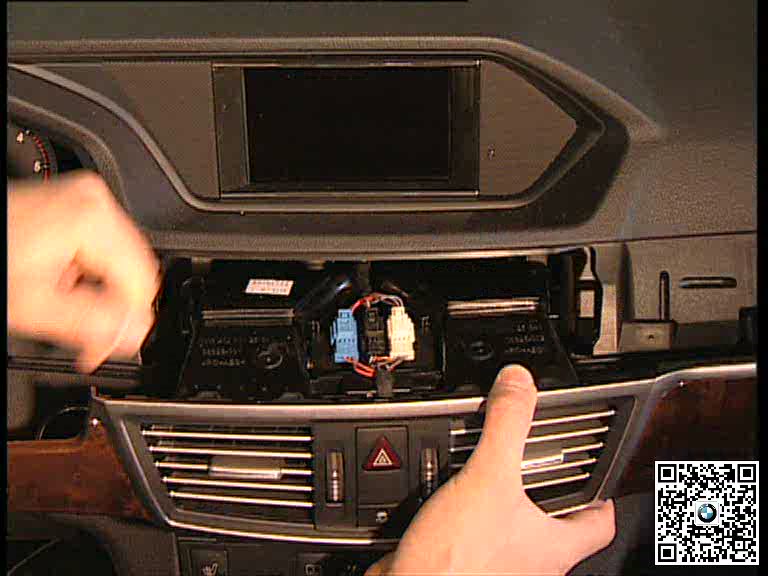

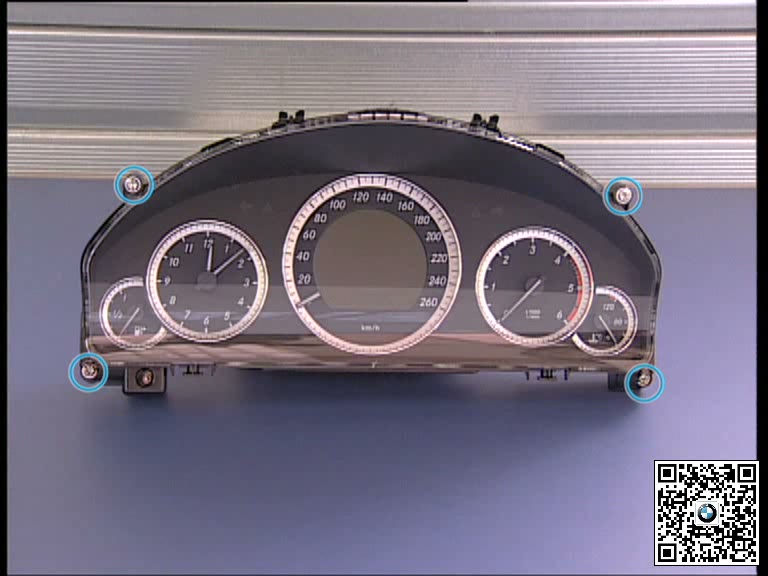

露出固定螺钉后分类保存，使用合适工具从仪表规定位置均匀施力。不得在透明面板和软质仪表台表面撬压。

三、托住仪表并断开背部插头

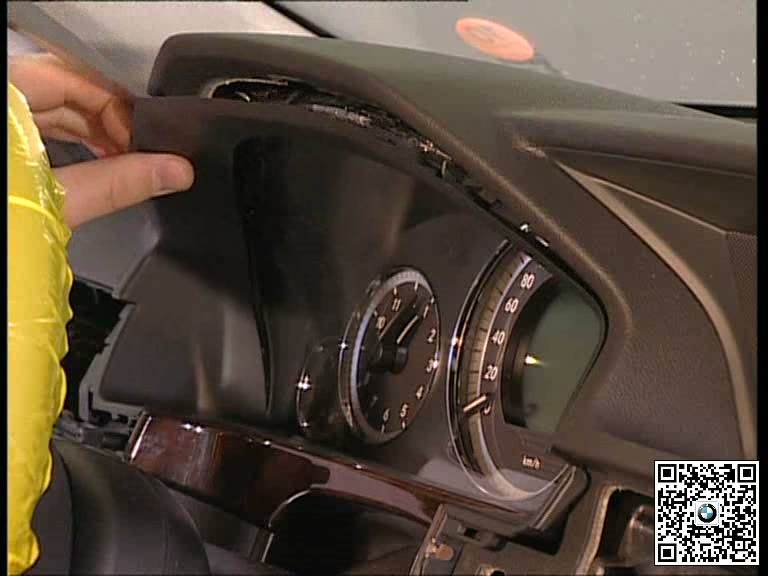

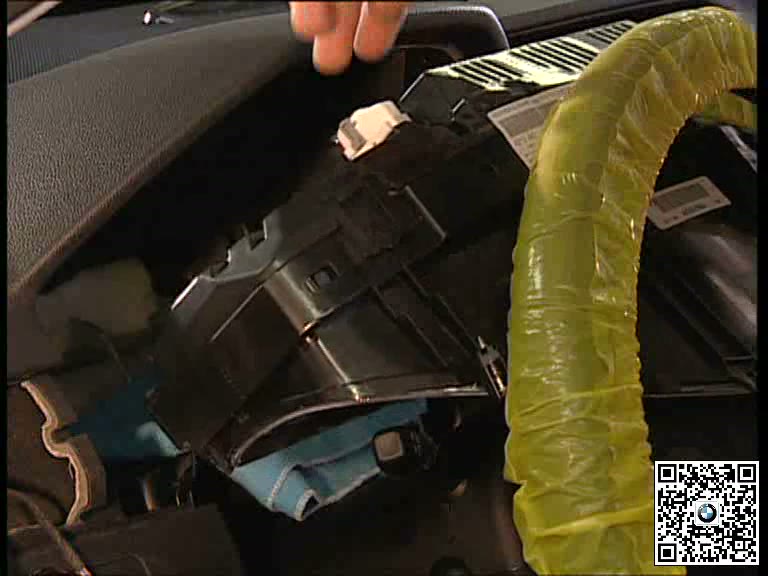

仪表松动后平稳向前移出，解除连接器锁止并托住总成，避免悬挂在线束上。检查插头端子、壳体导向和固定耳。

四、装复并检查显示与诊断状态

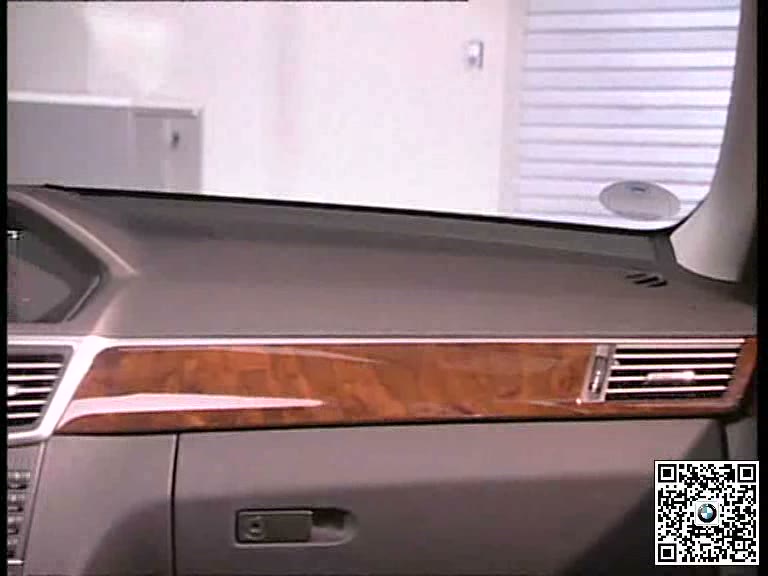

插头完全锁止后沿导向装入仪表，恢复固定件和饰板。检查照明、警告灯自检、液晶显示、按键和控制单元故障码。

五、完工检查要点

• 方向盘、木饰和仪表透明面板得到保护。
• 仪表固定件与插头锁止完整。
• 饰板和出风口卡扣贴合均匀。
• 仪表显示、照明、自检和诊断结果正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
