2021+ 特斯拉 Model S 左前把手LED更换：线束夹恢复与Toolbox校准注记

2021+ 特斯拉 Model S 左前外门把手LED更换，需要先把三代外门把手总成从车上取出，再解除LED电气接口及线束固定夹。灯体安装不是拧入一颗通用螺钉：先将LED放回把手总成、固定线束夹，再连接电气接口。装回后的校准要求也应按LED条目的专门注记执行。

适用位置与校准区别

本文对应左前外门把手LED，关联的把手拆装资料适用于第3.0代左前外部释放把手。原厂校正代码11454502，所列工时0.66小时，包含所引用作业。更换前核对实车把手代次、侧别和LED接口，不能把右侧或后门灯体的安装方式直接套入。

先按把手资料建立工作空间

LED位于把手总成内部。按原厂关联资料拆下左前外门把手总成后，再进行下方灯体操作。门内饰板、外侧腰线密封条、封闭板和玻璃访问涉及不同固定点，须按对应拆装资料完成；不要从车外强拉把手或撬开灯体来代替取出总成。

三代把手拆装包含玻璃位置控制与临时锁闭门锁的步骤。人工锁闭锁舌且玻璃完全升起时，严禁直接关闭车门；按原厂要求解除临时锁闭并确认玻璃短降后再关门。把手取出后平稳支承，保护喷漆件和线束，避免让LED连接线承担总成重量。

把手恢复涉及四颗安装螺母9 Nm、Loctite 222和1080985-10-A对齐工具；T40用于把手齐平调整，不能把安装螺母9 Nm当作调整螺钉的紧固值。详细访问与对齐可结合左前三代外门把手拆装图文查阅，并以文末原厂链接核对实车适用操作。

断开LED接口，再释放线束夹

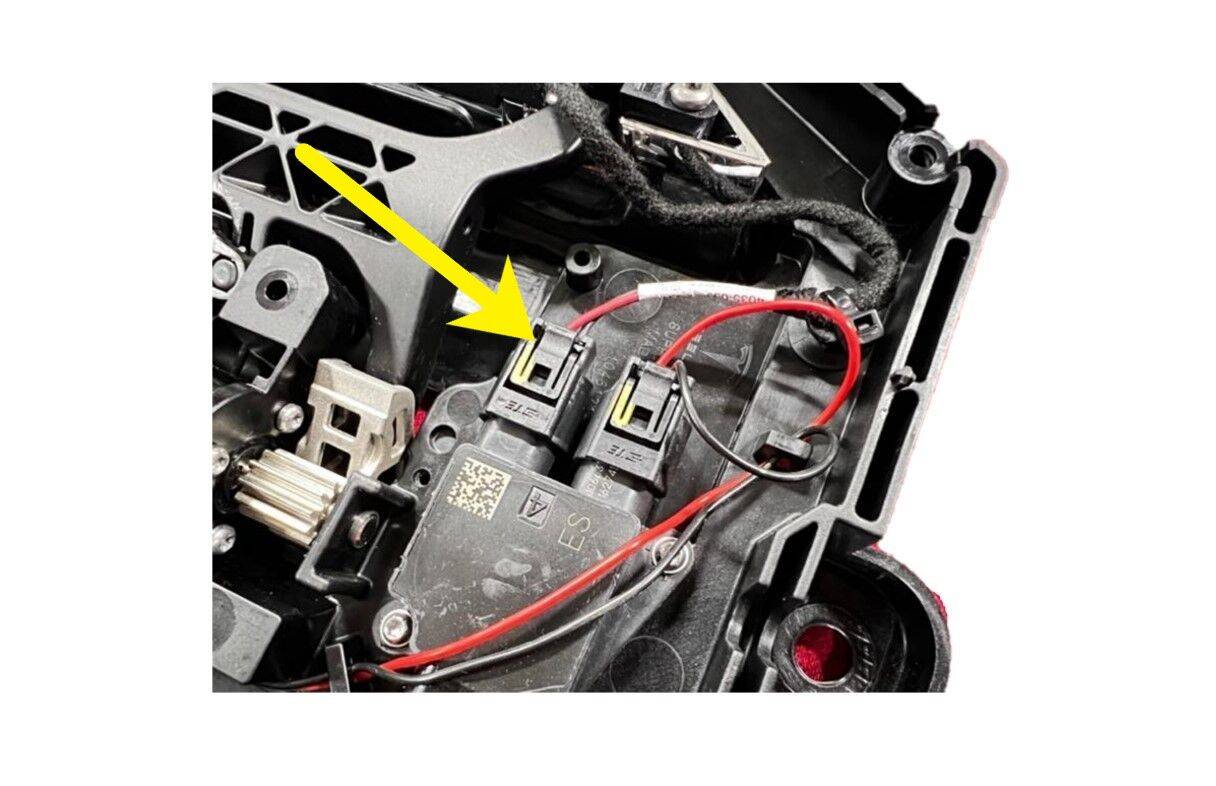

确认是左前外门把手LED连接器后，断开该接口。下图黄色箭头标出原厂示例的连接位置，应对照实物确认锁止结构，握住连接器本体操作，避免牵拉细线把插头拉离。

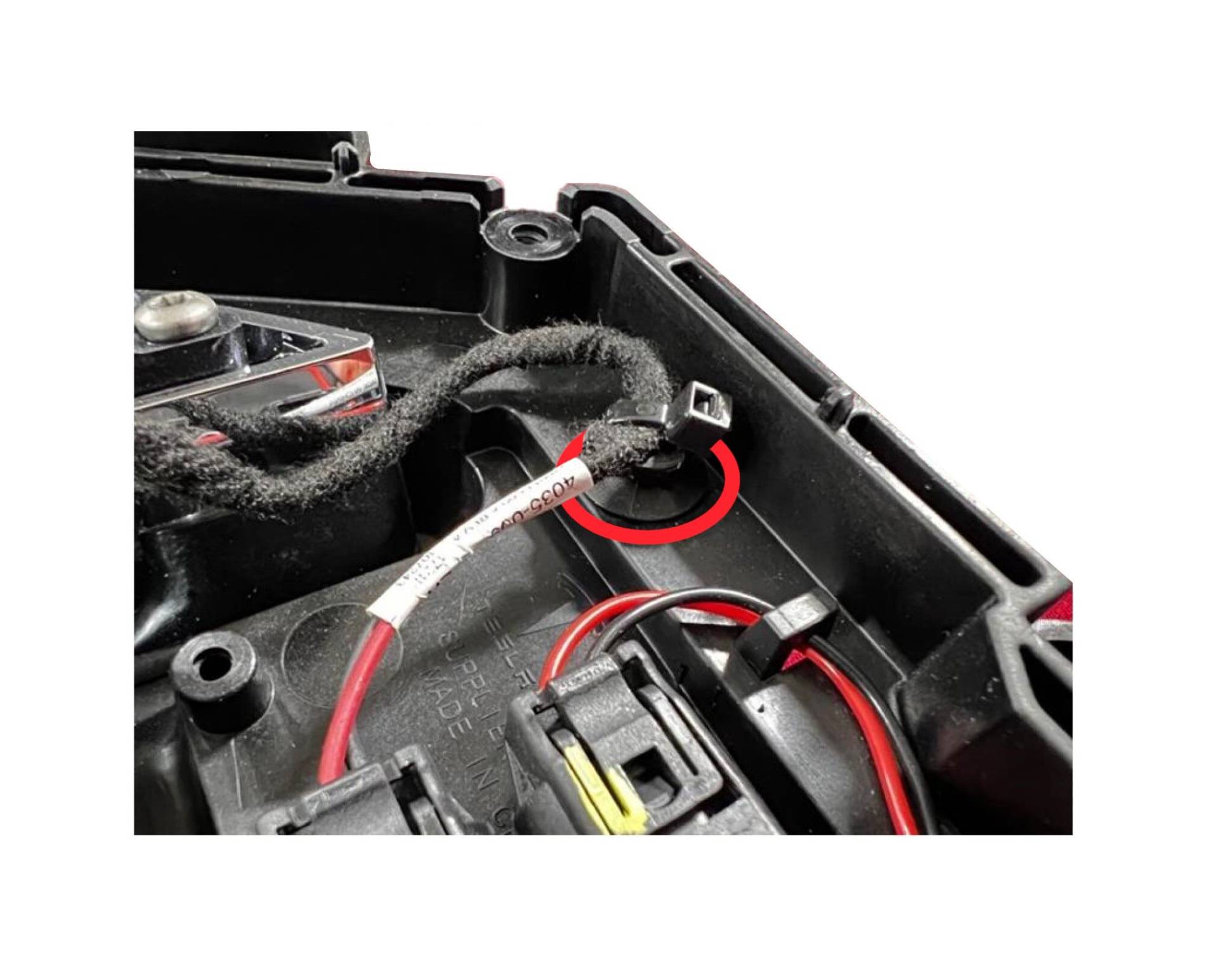

电气连接解除后，释放固定LED线束的线束夹，再将LED从把手总成取出。线束夹负责走线约束，不能仅拔掉电气接口便拉出灯体。下图红圈用于辨认线束固定位置，不代表需要拆除相邻电机或整套把手机构。

灯体定位和线束固定要一起恢复

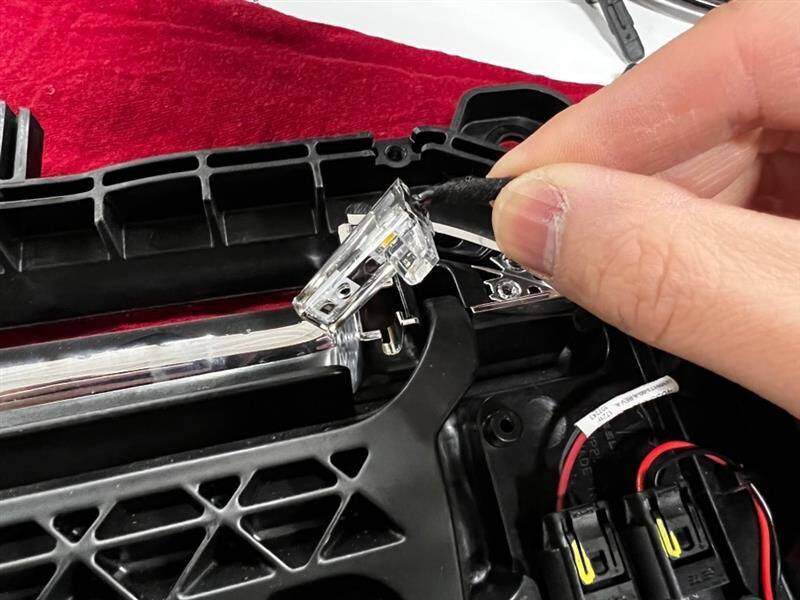

把替换的左前外门把手LED放到把手总成原安装位置，固定线束夹，然后连接LED电气接口。安装前可对照原走线位置检查线束是否处于固定路径，接口连接后确认锁止可靠、没有把导线夹在灯体或把手活动机构之间。

LED条目未列灯体紧固扭矩。把手背板、硬盖及车门安装螺母各有自己的紧固要求，应按把手拆装资料恢复；不能将附近的2 Nm或9 Nm当成灯体固定参数。把手重新入车门后，按原厂顺序检查线束与玻璃、升降器之间的间隙，恢复门内封闭板与内饰，避免残留夹线和进水通道。

按LED专门注记执行Toolbox例行程序

原厂在LED安装末尾明确说明：安装后校准车门把手时，只需通过Toolbox运行TEST-SELF_VCLEFT_FRONT-L_CALIBRATE-WINDOW。这一要求与整套把手更换条目中的校准安排有区别，不能因为已经完成把手机械复装，就把LED的完工例行程序省略。

执行前确认车辆配置和当前Toolbox作业入口与该例行程序一致，并遵循工具提示。若例行程序不可用、提示前提条件未满足或执行失败，先保留故障信息，核对软件与车型适用资料后处理，不以一次手动开合代替校准通过。

完工检查建议

• LED放回对应安装位置，线束夹固定，电气接口锁止，导线不受拉也不进入把手运动路径。
• 按关联把手资料完成安装、对齐、玻璃与线束间隙检查，车门内饰及密封恢复。
• 核对Toolbox例行程序的执行结果，并按车辆正常触发条件观察左前把手照明与把手、玻璃动作。有不亮、闪烁或动作异常时，先回查LED接口、线束固定和例行程序结果，再进入对应诊断，不能仅凭灯不亮就判定新灯体损坏。

原厂资料及关联程序

车型与位置：2021+ Model S，左前外门把手LED，关联第3.0代左前把手总成。实际核对日期：2026年10月29日。

• 中文原厂程序：LED - 车门 - 外把手 - 前 - 左侧（拆卸和更换）。
• 英文原厂程序：LED - Door - Exterior Handle - Front - LH (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-3F8D4B61-B6F0-4C35-B044-849C6122EA32。

以下资料用于核对必要前置及复装范围：

• 把手 - 外部释放 - 车门 - 前 - 左侧 - 第3.0代（拆卸和更换）：LED取出前及装回后的直接关联拆装；需核对门内访问、玻璃位置、把手对齐、紧固与恢复要求。校准按LED条目安装末尾的专门注记；英文资料。

配图来自Tesla原厂维修手册。实车LED接口、线束夹或Toolbox入口与所示不符时，先核对把手代次和车辆适用资料，再继续作业。
