特斯拉高压诊断资料识读：通信设备、车型适用与绝缘状态

本页原引用位于2024+ Model 3维修手册中的内部绝缘诊断草案，但其配图出现其他车型结构。为避免造成错误施工依据，现改为诊断资料与设备识读，不再作为Model 3高压电池内部诊断教程。

一、通信设备不等于验电设备

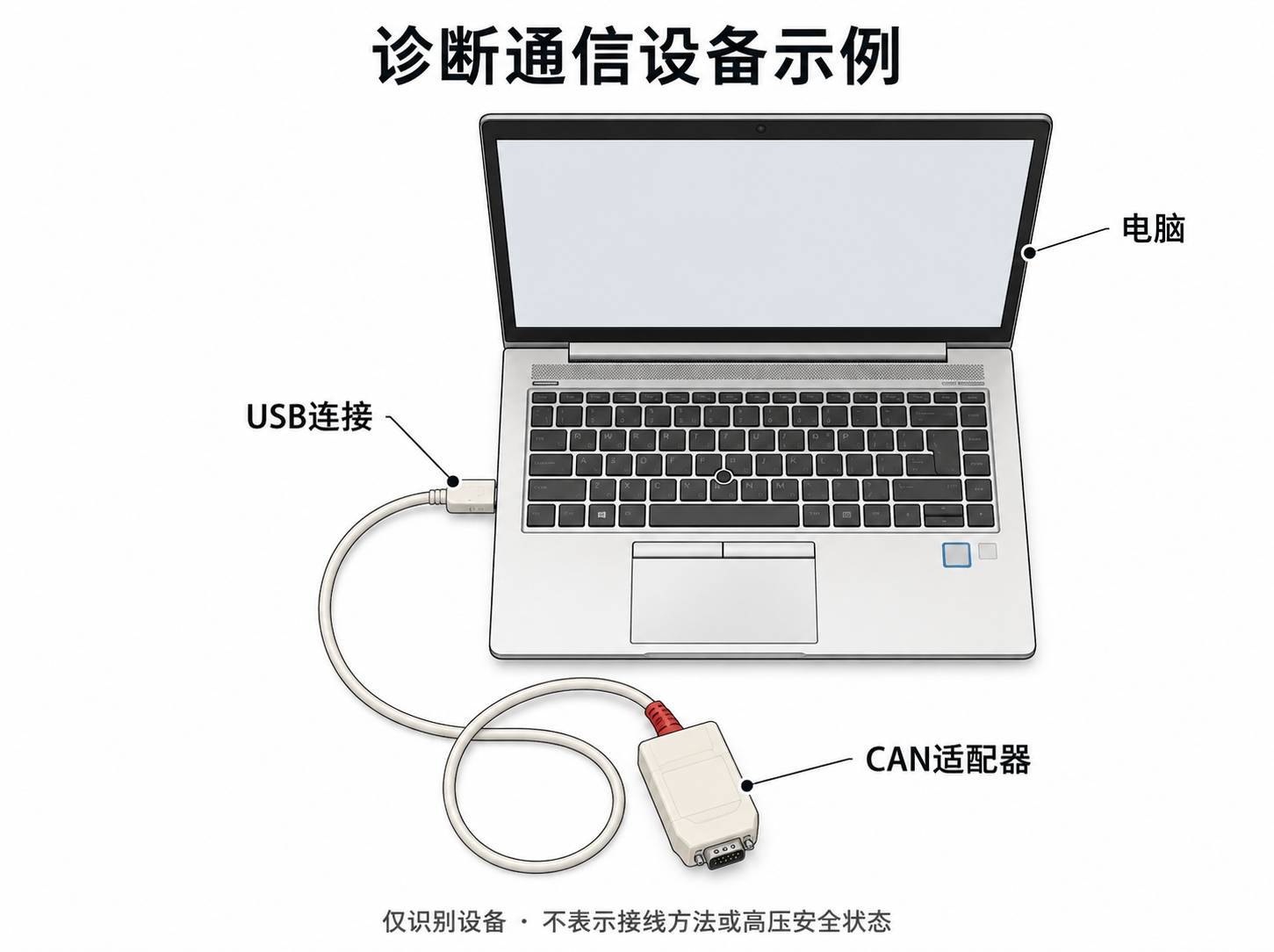

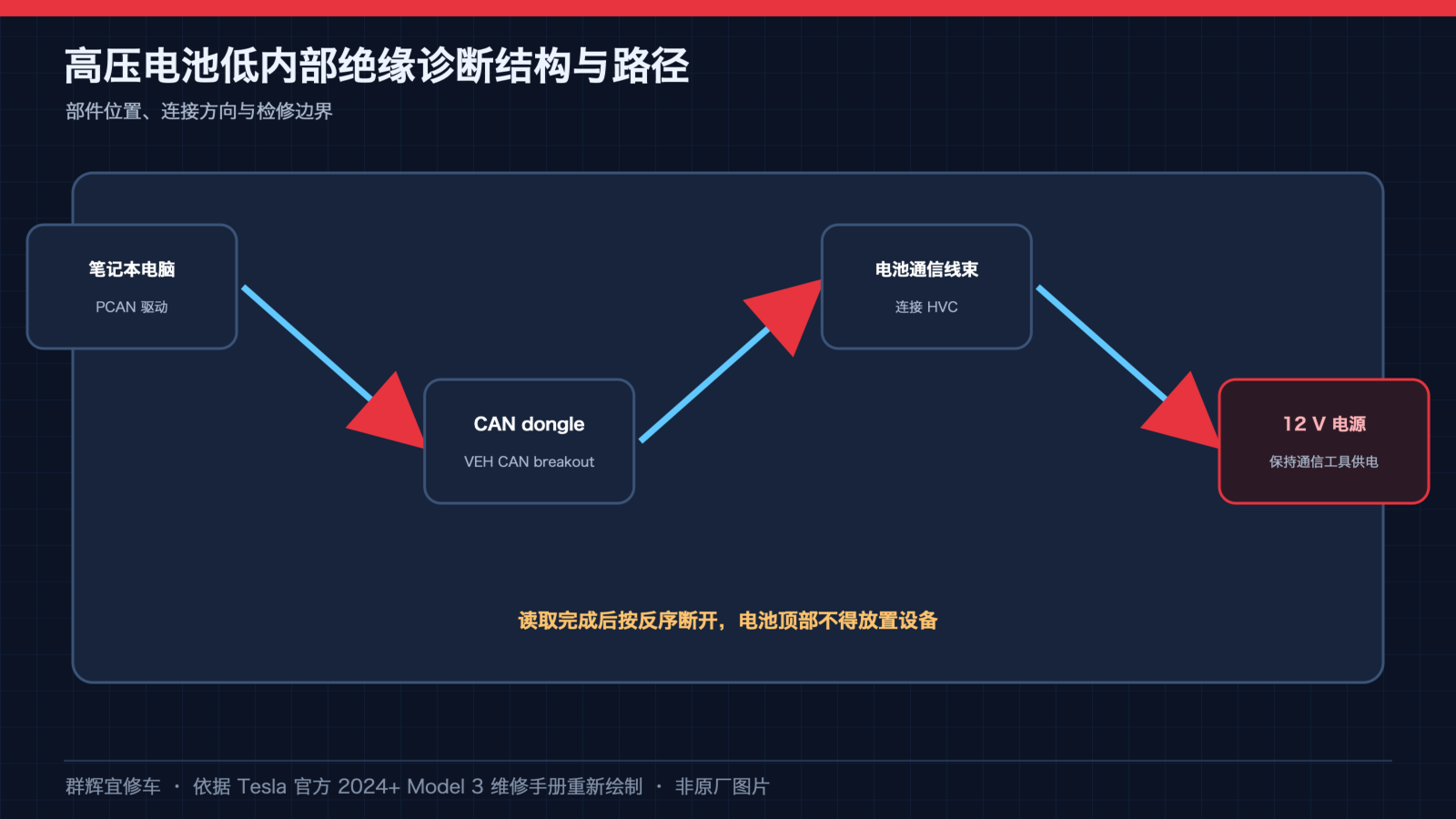

图中从原厂照片提取电脑和CAN适配器作为设备外形示例，移除了电池和周边接线画面。USB连接说明的是电脑与通信设备之间的关系，不能由此推断车辆端接法、针脚或可安全接触的区域。

二、读到数据不代表绝缘状态合格

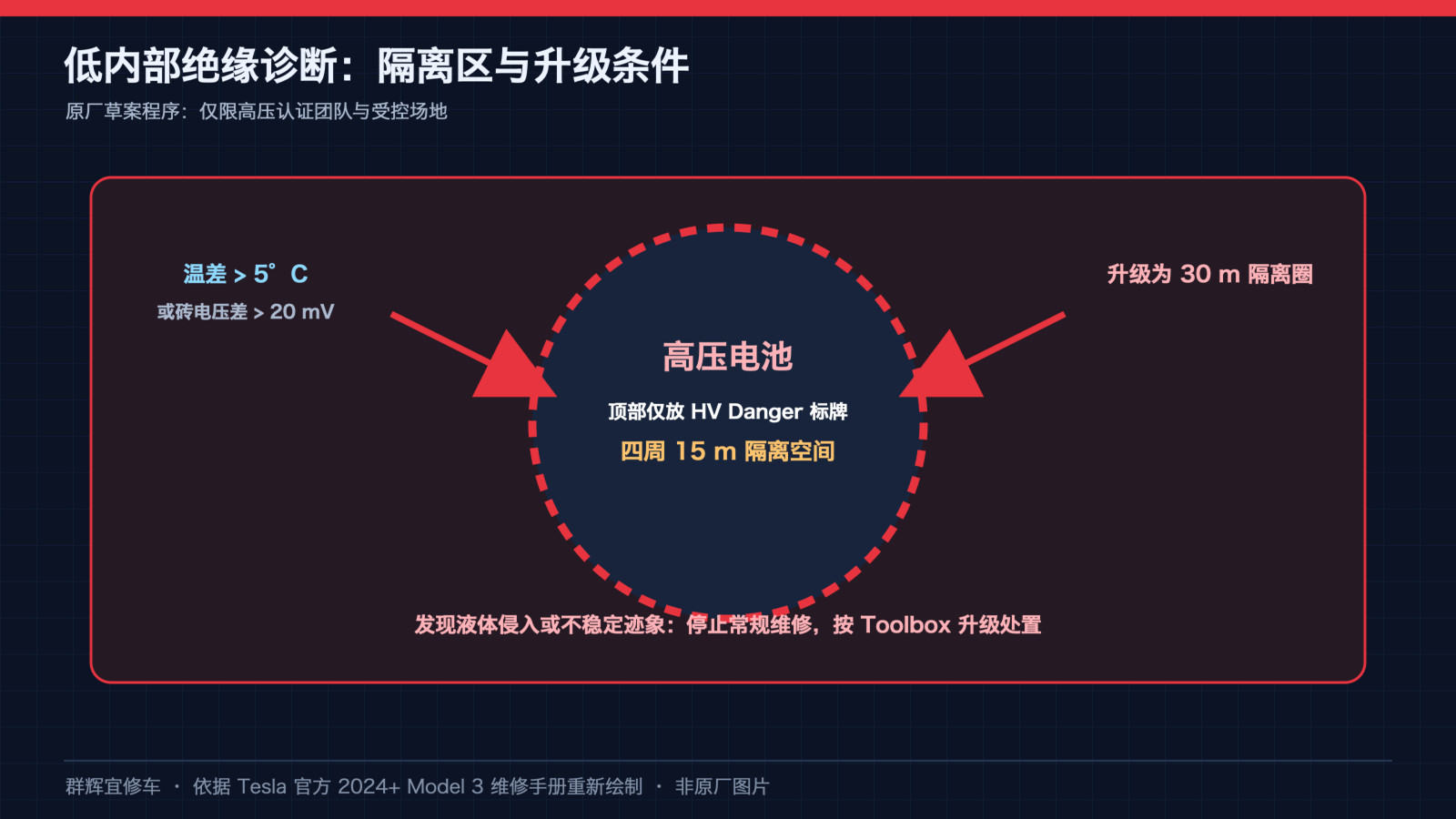

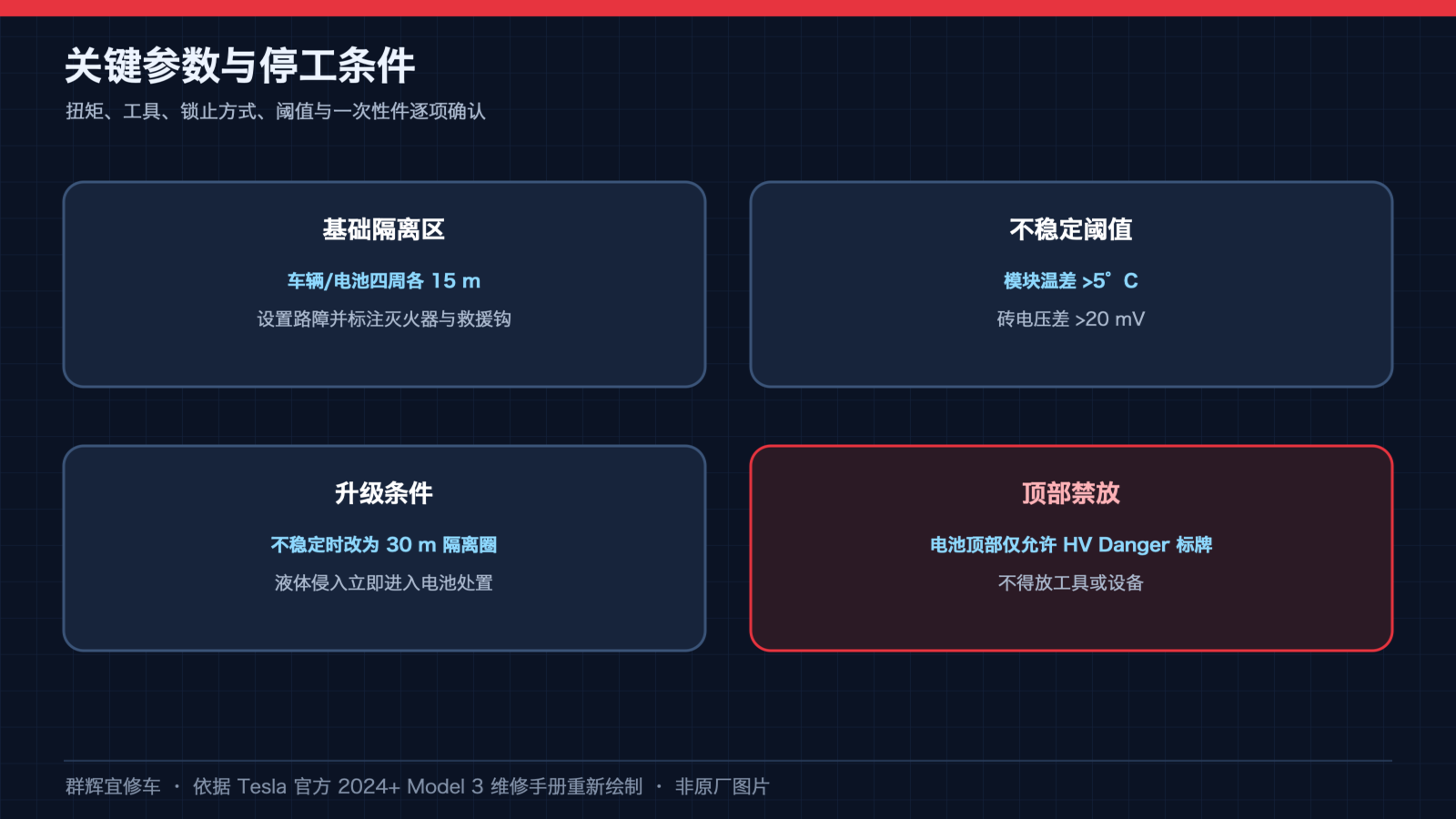

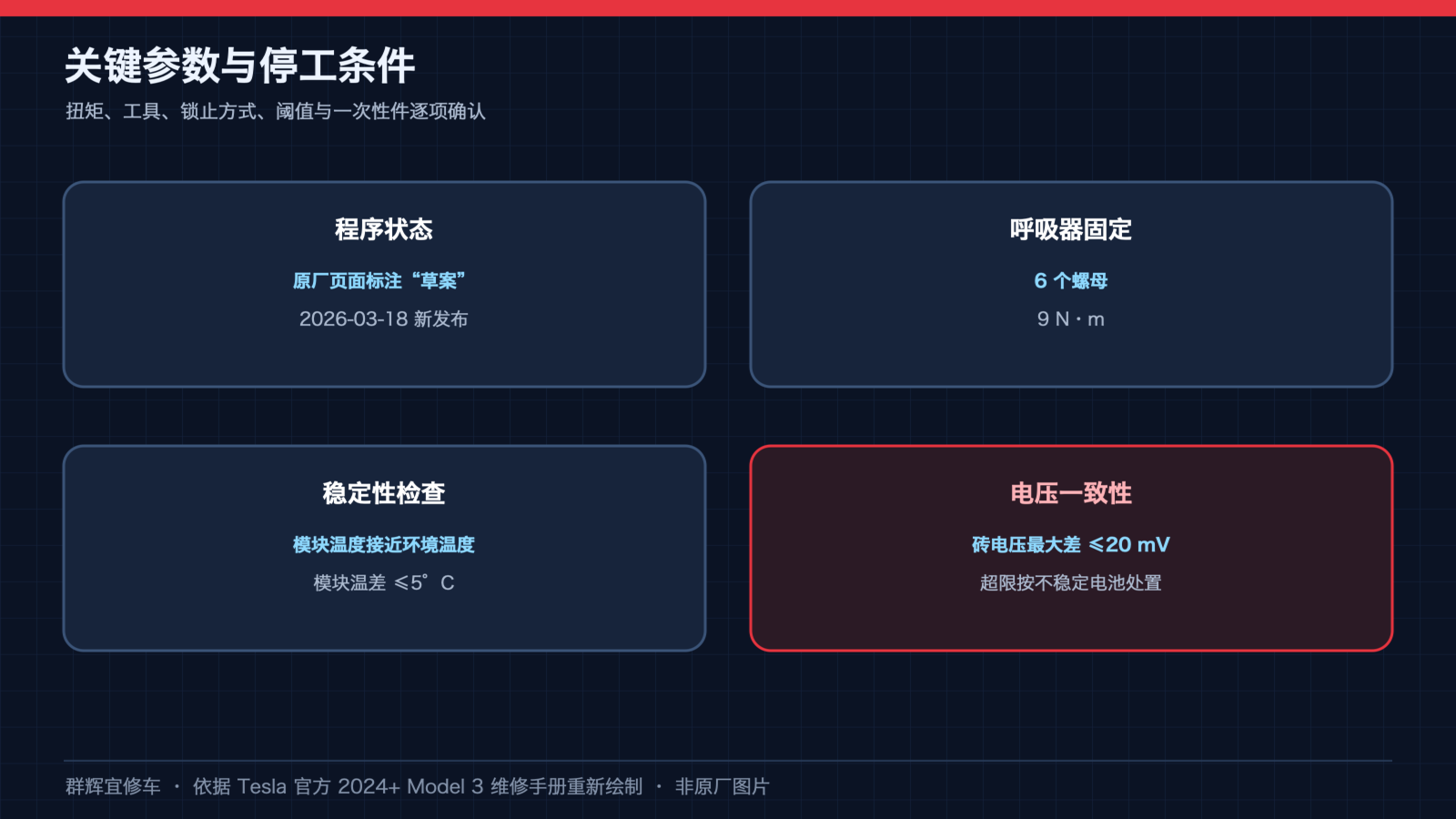

通信是否建立、程序是否识别控制器、传感器数据是否可见，与高压绝缘和电池稳定性不是同一个判断。本页不提供ECU选择、外接供电、温差、电压差或隔离距离的操作参数。

三、手册目录不能替代配图适用性核对

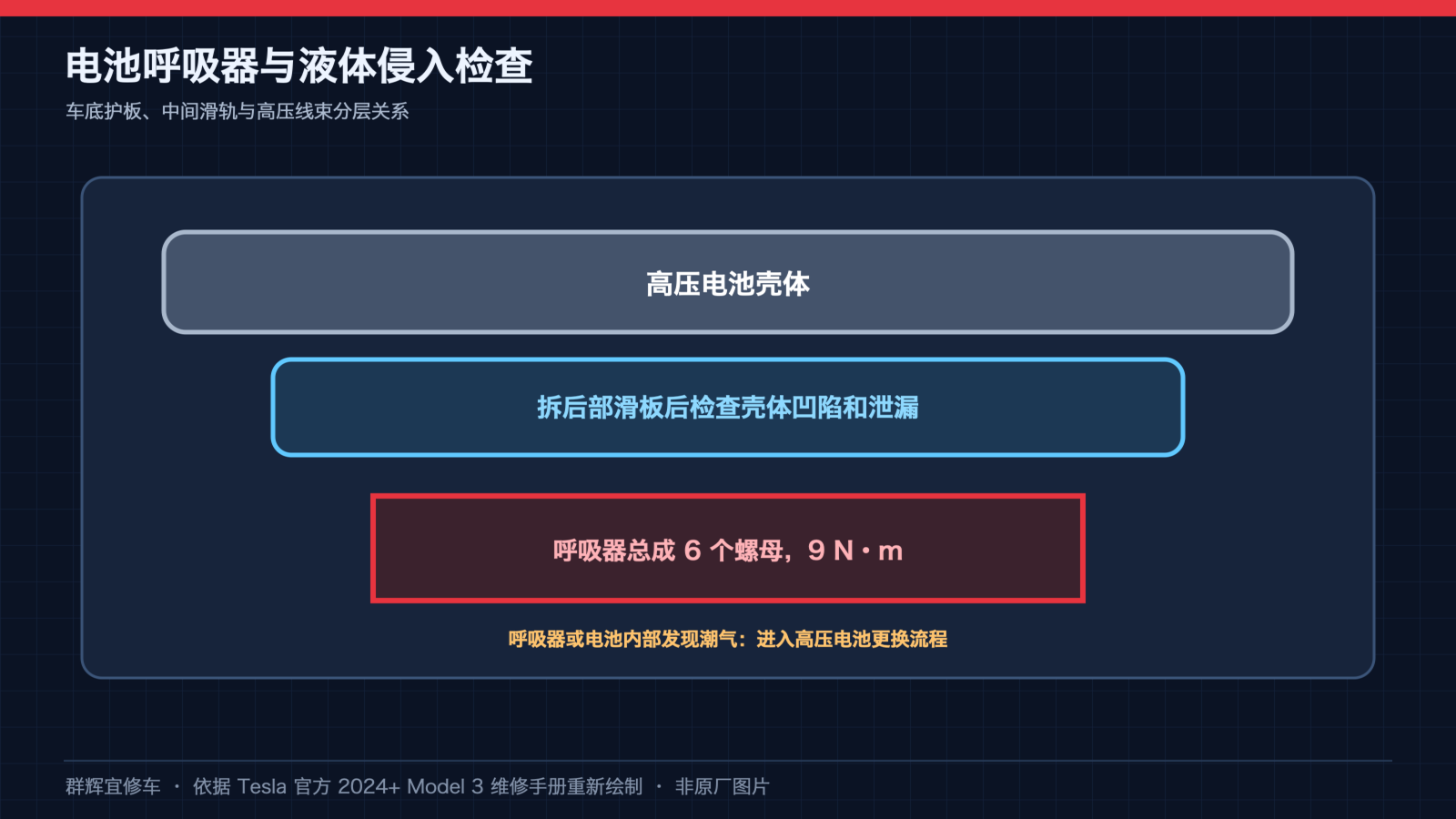

原草案出现Cybertruck车辆和电池相关画面，因此不能仅凭页面位于Model 3目录就把相应电池部件重绘后标成Model 3。旧液体侵入处理图、泄水部件拆卸说明和电池内部操作流程均不在本文中作为操作依据。

四、草案与未公开技术资料不能补写成定论

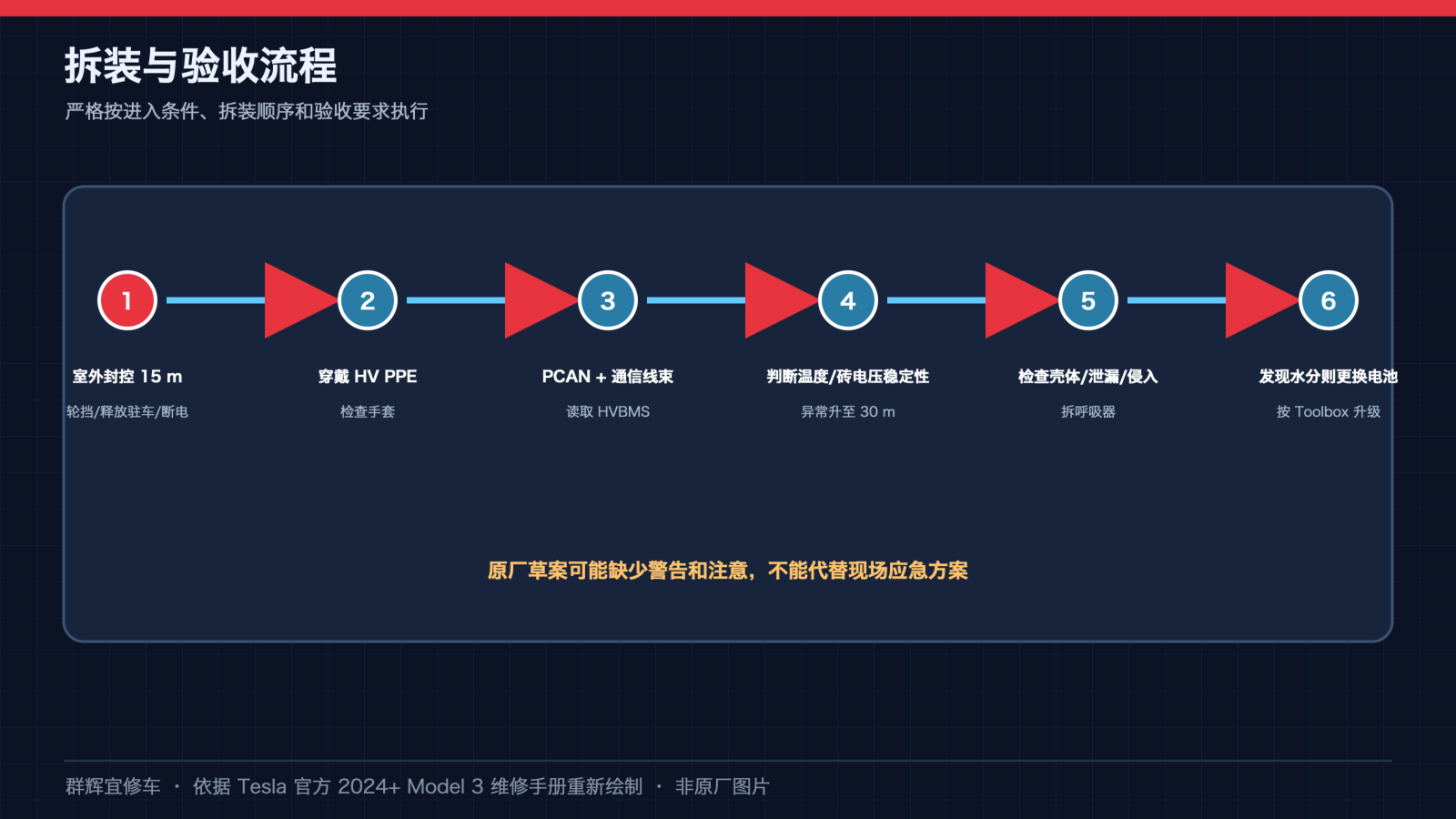

原文声明可能缺少警告或注意事项，并引用另外的技术资料。本文不以经验填补其安全边界，不推导排液、拆电池、隔离场地或处置异常电池的方法。实际诊断必须由具备资格的专业人员依据适用有效程序执行；异常电池也不应凭网页教程接近或拆开。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《Low Internal Isolation Diagnostics - HV System (Test)》及英文版《Low Internal Isolation Diagnostics - HV System (Test)》；主 GUID：GUID-959751AA-DB8D-4BA4-8BBB-22BD80CD2542。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：这是高压系统低内部绝缘诊断的草案；页面含其他车型车辆和电池图片，不能据所在目录将图中电池标成 Model 3。本文只说明通信设备和资料适用性边界，不给电池内部操作。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
