奔驰R231外后视镜拆装：车门饰板、供电断开与镜座固定

R231外后视镜包含调节、折叠、加热以及适用照明或摄像连接，拆卸时不能仅拉动镜体。

车门饰板和镜座覆盖打开后，应先确认线束走向和固定，再释放镜体承重螺栓。

一、断开电源并保护车门车窗

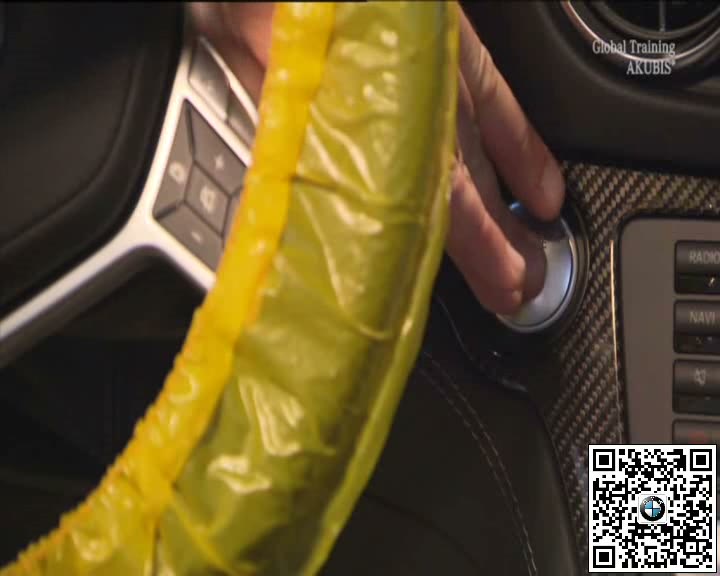

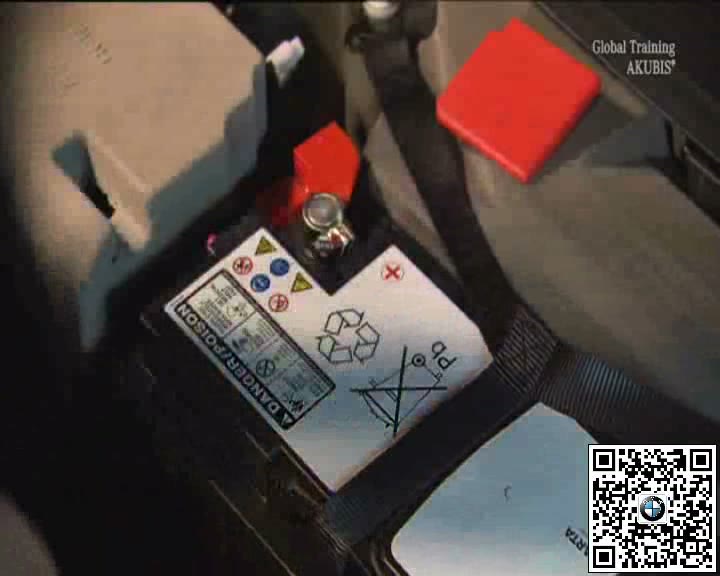

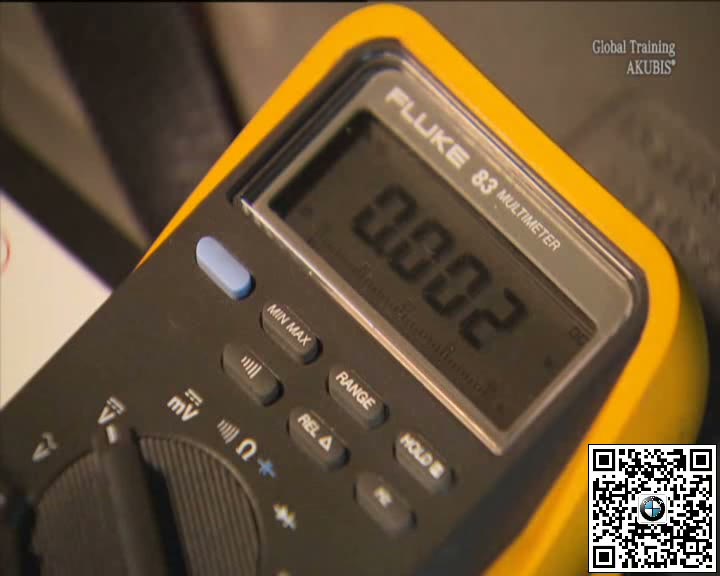

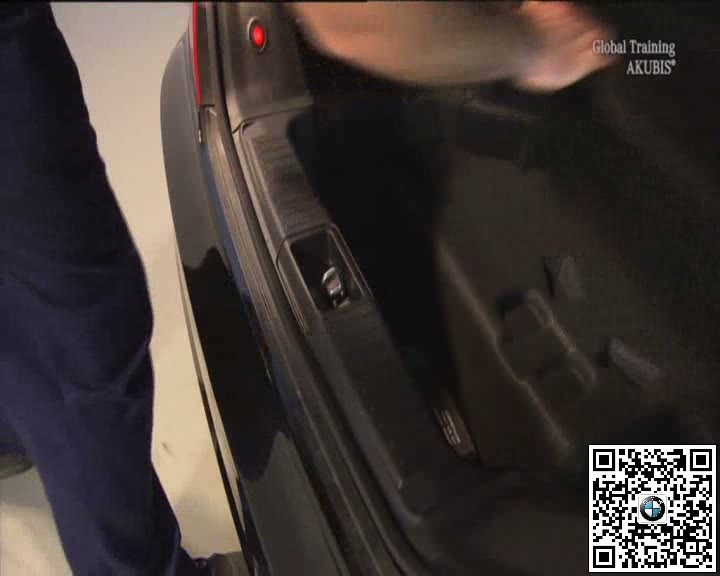

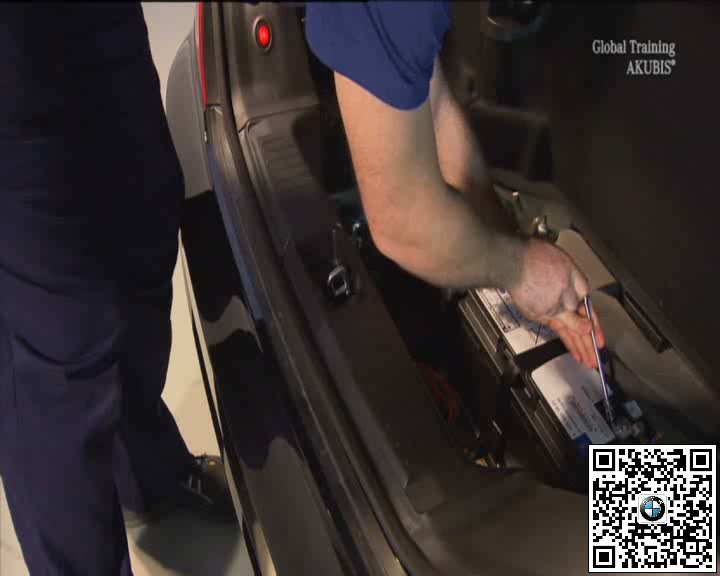

关闭点火，按车辆要求断开蓄电池，保护车门漆面、内饰和玻璃，准备支撑后视镜总成。

二、拆开门饰板和镜座覆盖

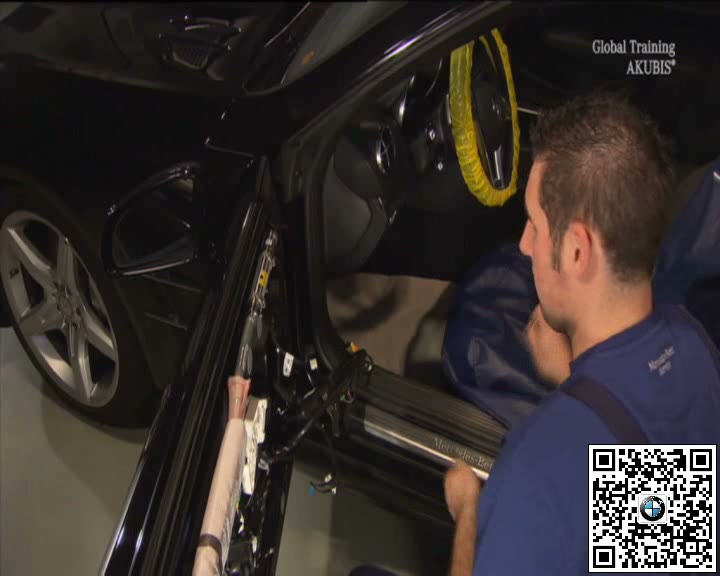

按卡扣和隐藏固定顺序拆开车门饰板及镜座区域覆盖，记录拉索、插头和线束布置。

三、断开线束并释放镜座固定

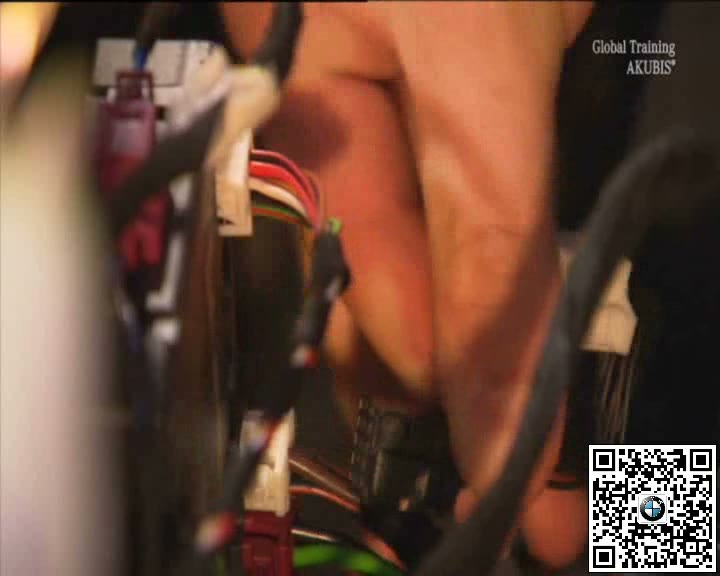

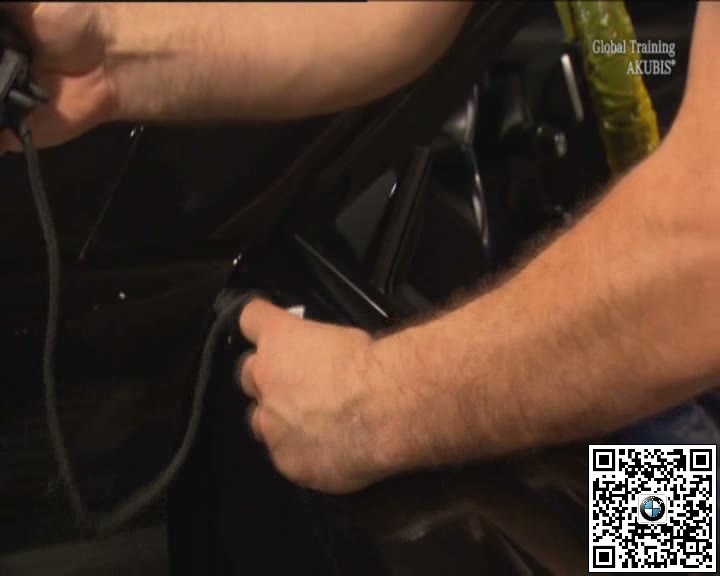

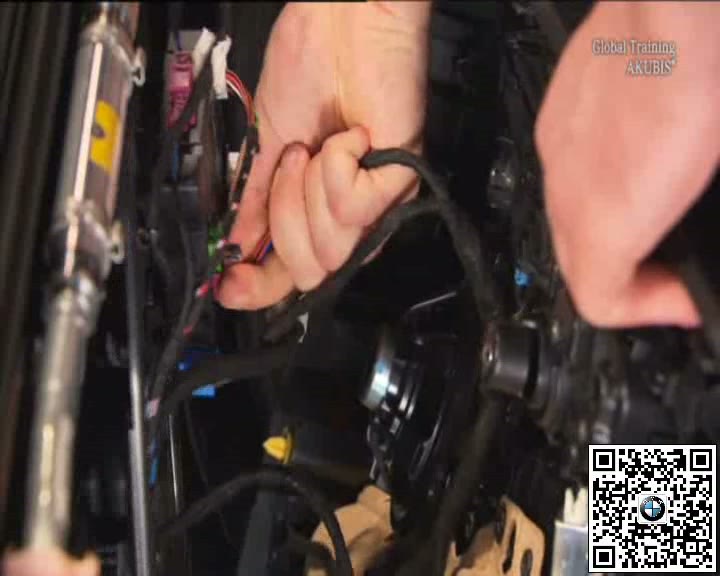

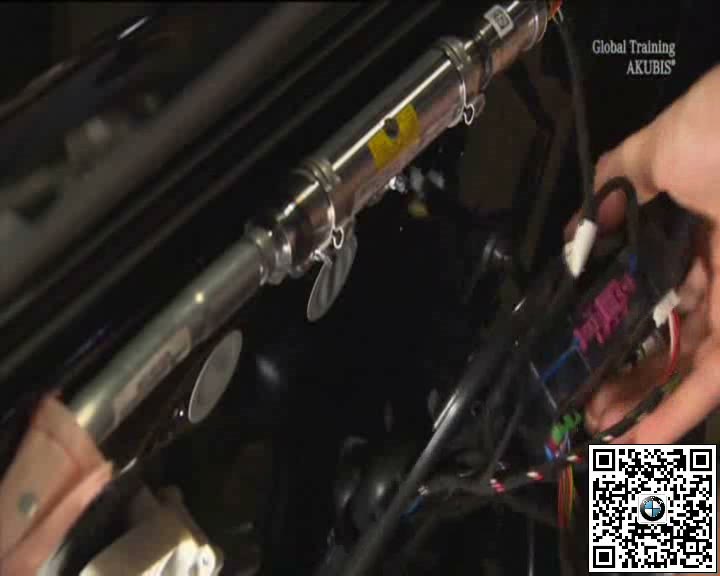

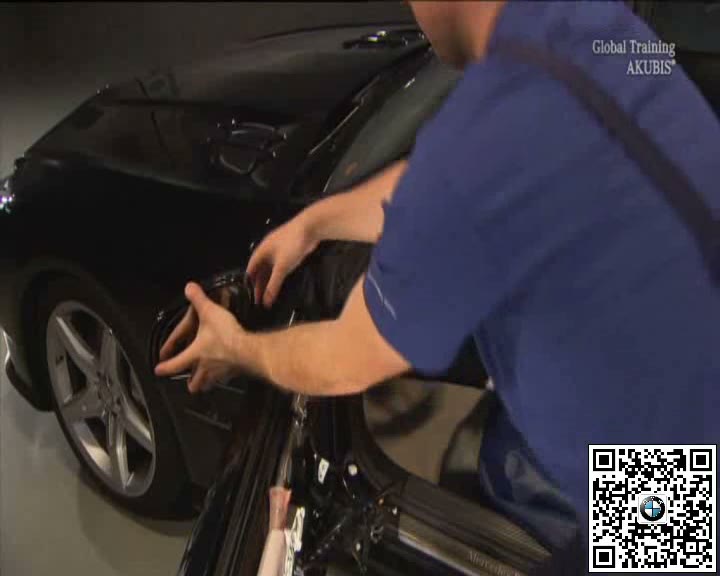

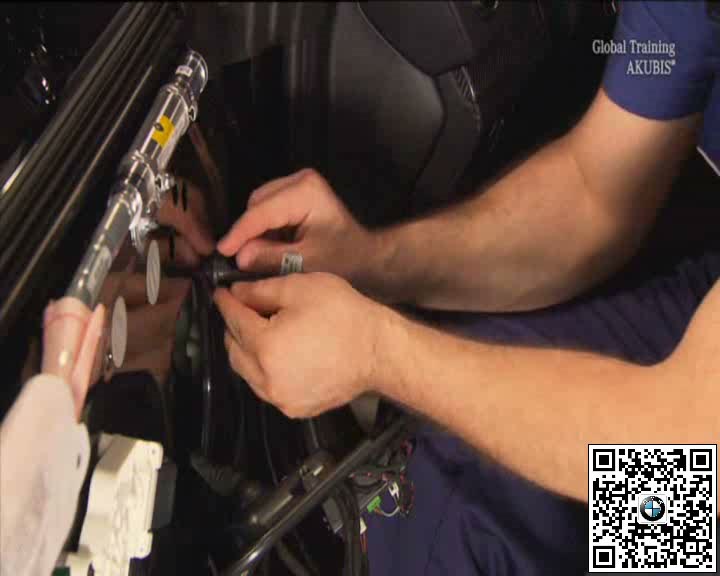

确认镜体已由助手支撑，分离后视镜插头和线束固定，再拆开镜座螺栓并从车门外侧取下总成。

四、装复并检查后视镜全部功能

按定位恢复镜座、线束和门饰板，接通电源后检查调节、折叠、加热、照明及适用摄像功能。

五、完工检查要点

• 车门和玻璃保护到位。
• 镜体释放前已支撑。
• 线束走向和固定恢复。
• 后视镜全部装备功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
