2024+ 特斯拉 Model 3 后视摄像头更换：后备箱把手总成、0.7 N·m 与功能验证

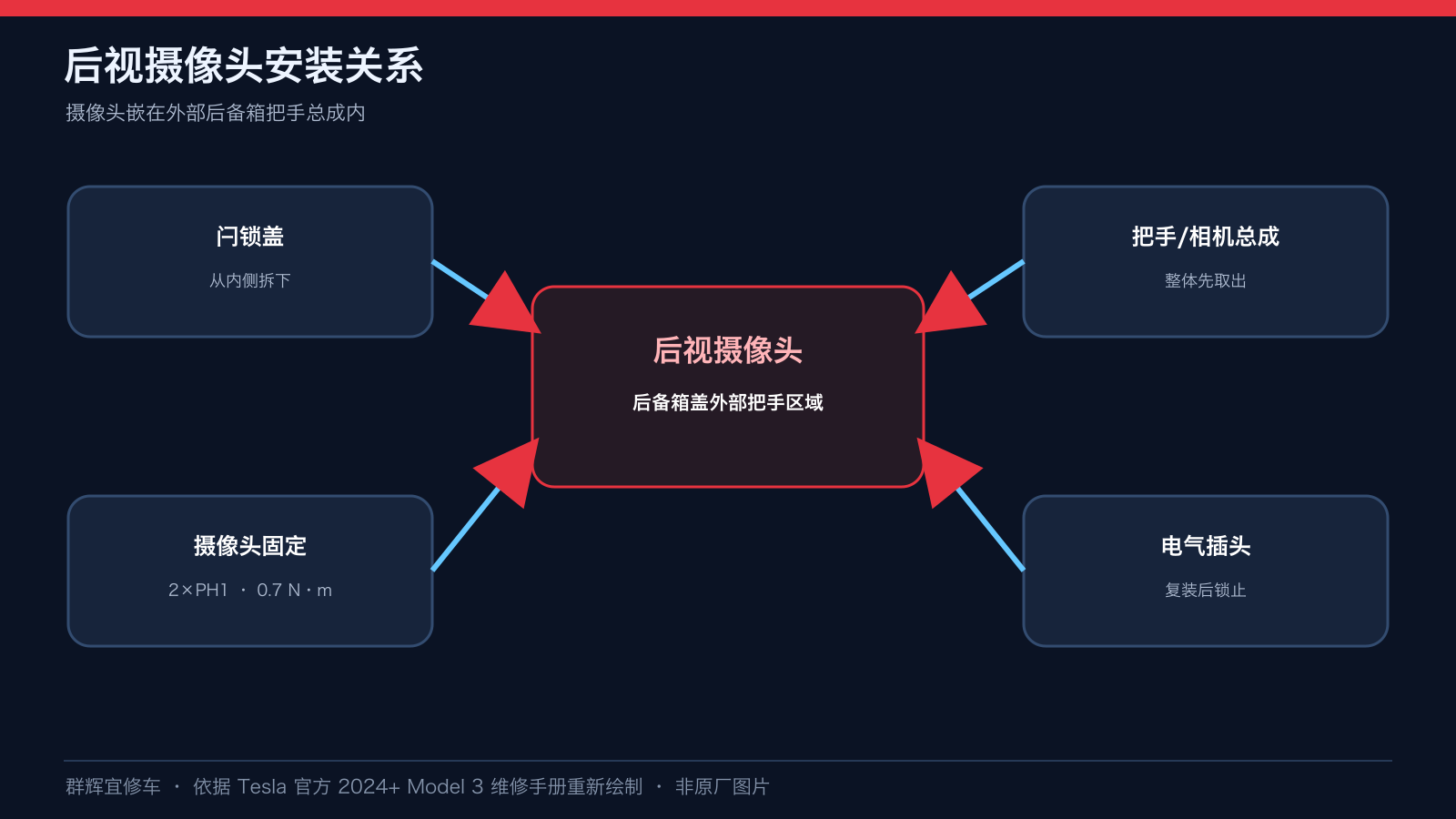

后视摄像头安装在后备箱外部释放把手总成上。作业分为先从后备箱盖取下总成，再分离摄像头；总成固定卡子、两处电气插头和摄像头两颗PH1螺钉是不同的连接，不能混淆。

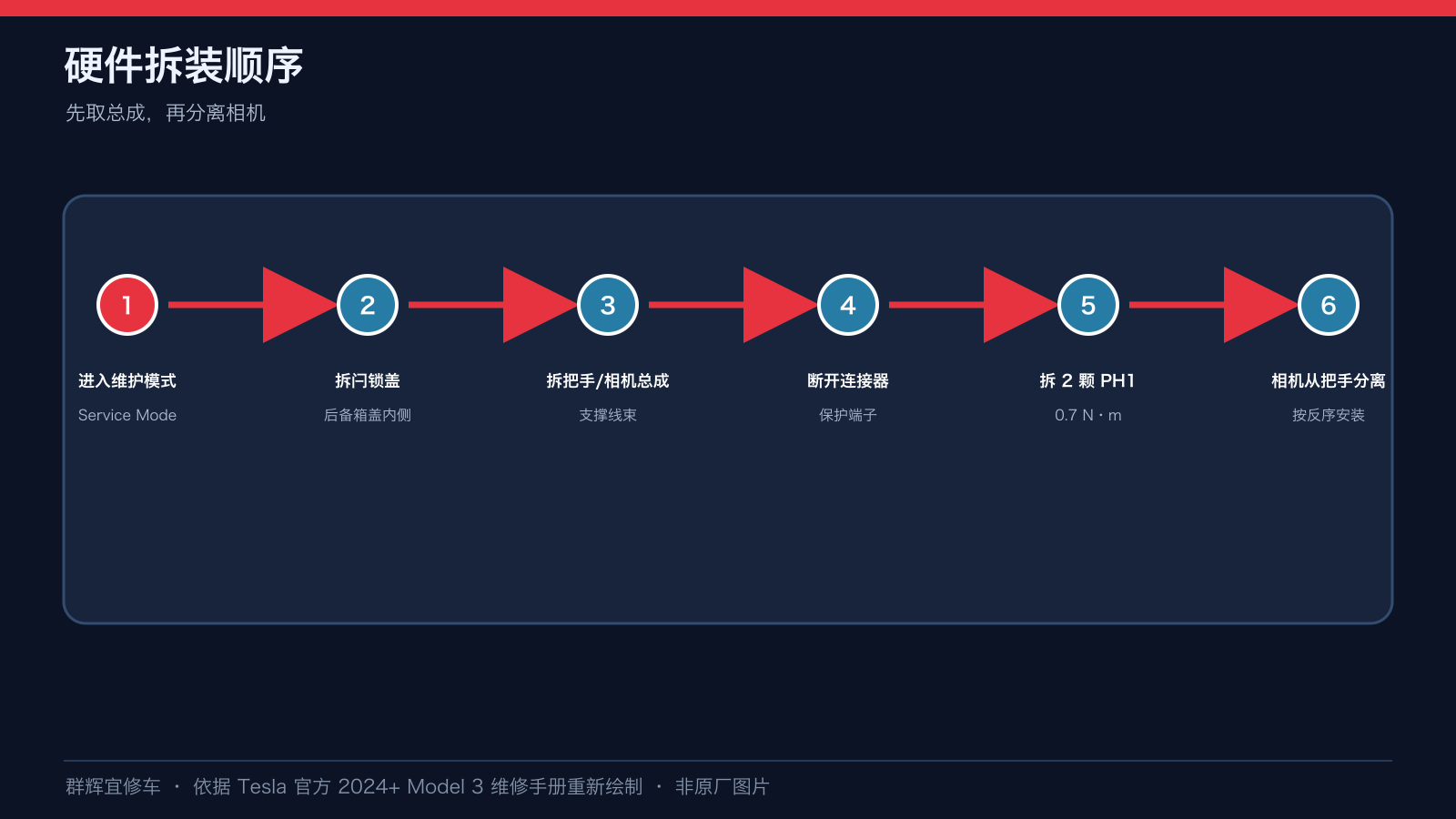

一、进入与取下把手总成

• 通过触摸屏进入维护模式，按后备箱闩锁盖程序拆下闩锁盖。
• 按后备箱外部释放开关程序拆下后备箱盖饰板，并按该页要求用遮蔽胶带标记后备箱撞销位置；本文不据此增加调节撞销的操作。

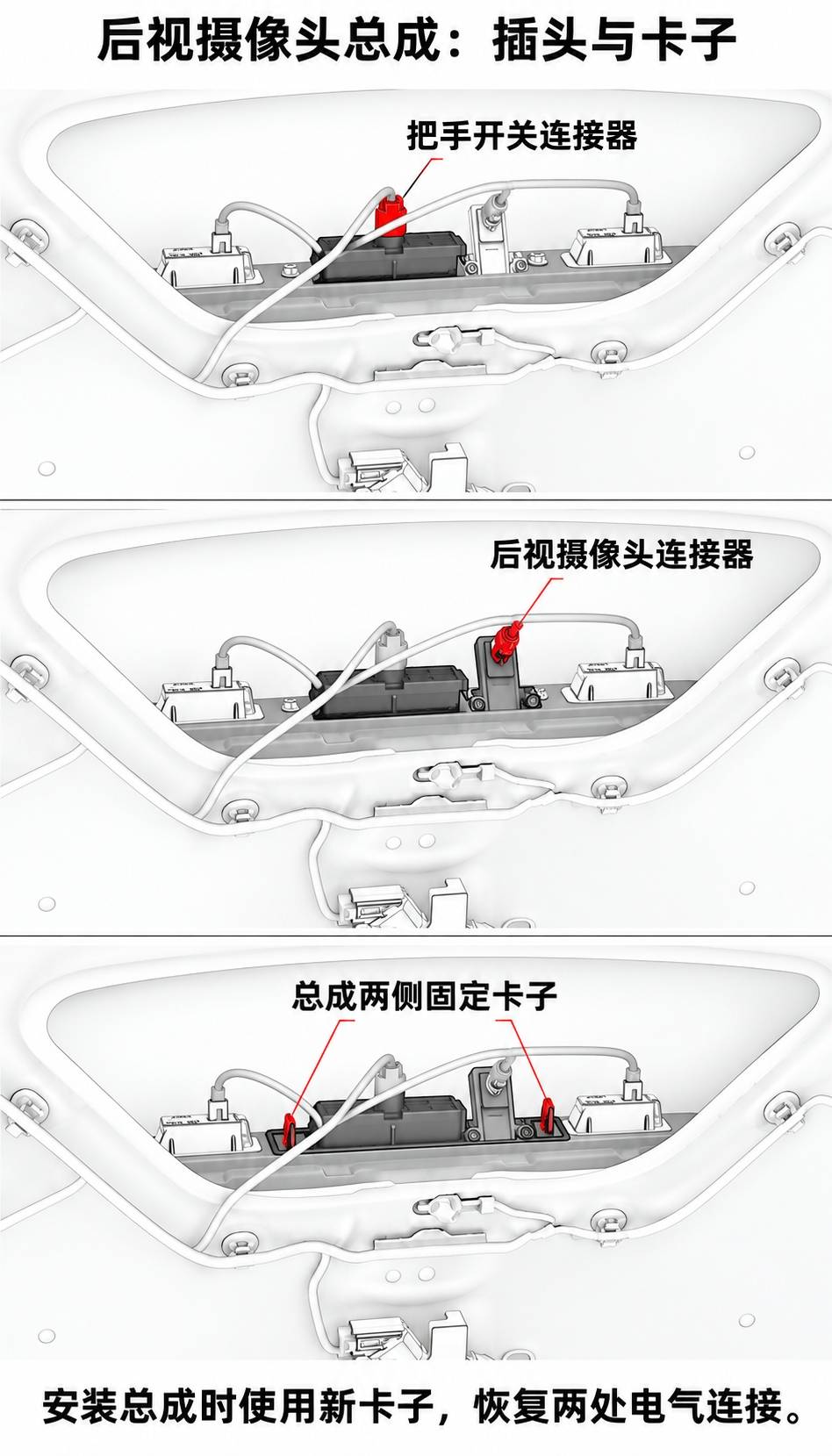

• 分别断开把手开关和后视摄像头的电气连接器。
• 释放总成固定卡子，将把手与摄像头总成从车上取下。

二、分离并安装摄像头

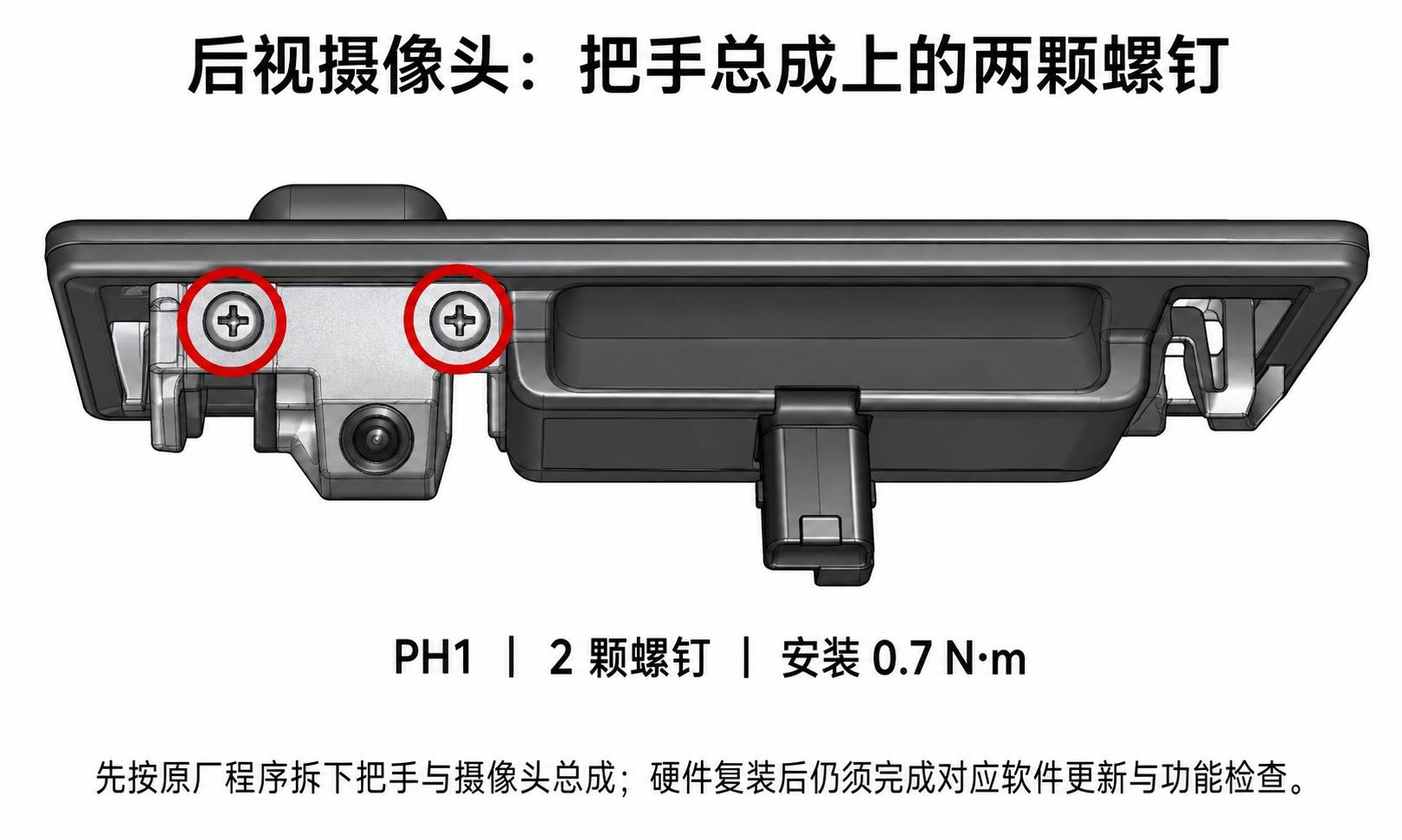

• 拆下将后视摄像头固定到把手总成的2颗PH1十字螺钉，取下摄像头。

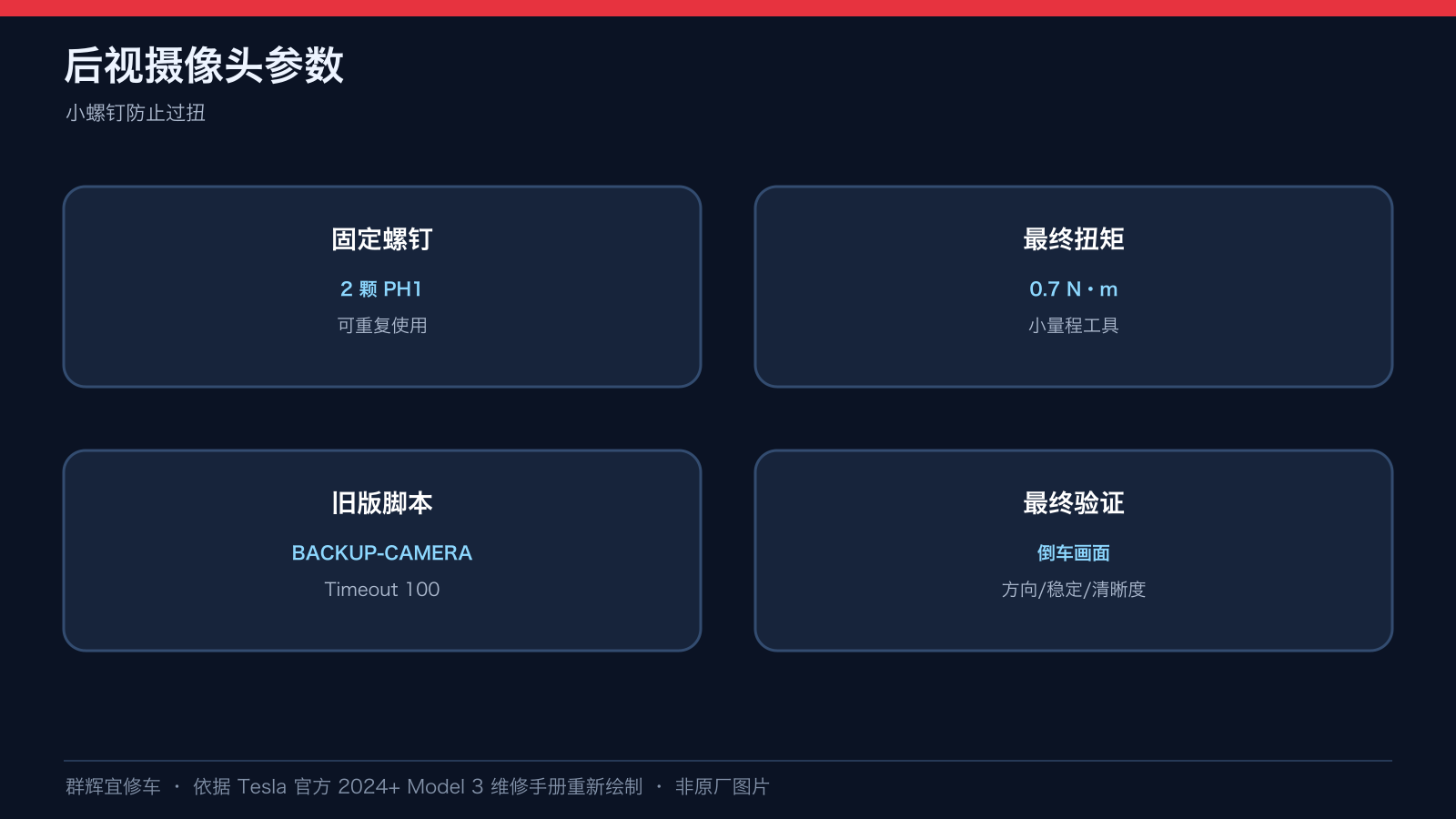

• 原厂建议PH1工具及0.10—2.0 N·m数字扭矩螺丝刀。摄像头安装时，两颗螺钉均紧固至0.7 N·m；原厂表列为可重复使用。

三、复装总成与覆盖件

• 把总成装回车上，使用新卡子固定总成。卡子更换要求不等于摄像头两颗螺钉也必须更换。
• 恢复把手开关和后视摄像头两处插头，确认连接与布线不受夹压。
• 按关联程序装回后备箱盖饰板和后备箱闩锁盖。

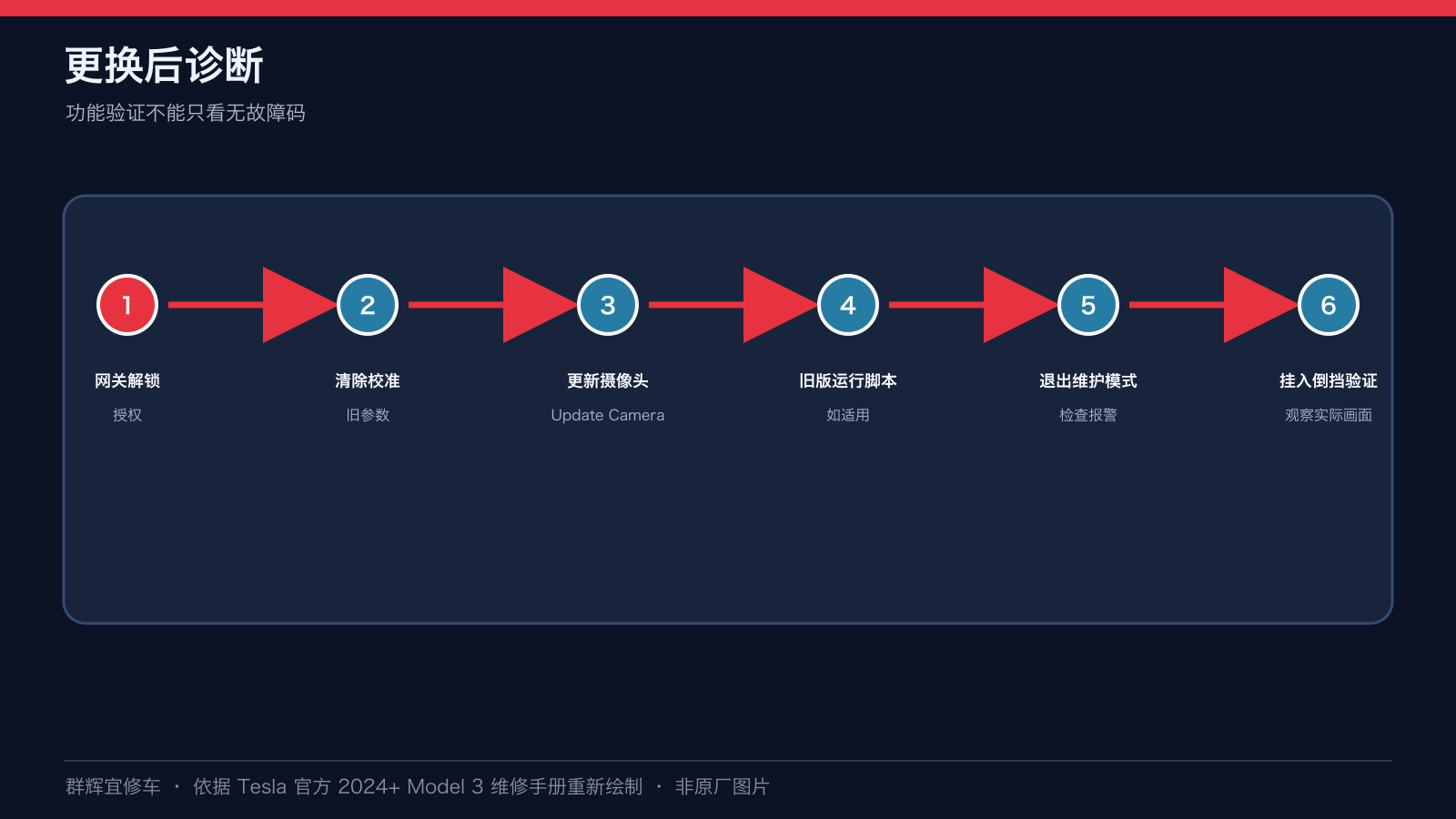

四、按车辆软件完成更新

• 解锁网关，运行 PROC_DAS_X_CLEAR-CALIBRATION。维护模式入口为 Driver Assist → Cameras → Clear Camera Calibration，或 Driver Assist → Driverless → Clear Calibration。
• 2026.8.6及以上：运行 PROC_DAS_X_UPDATE-CAMERA；维护模式入口为 Driver Assist → Cameras → Update Camera。

2026.8.6之前：按当前摄像头更换页的旧版分支连接Toolbox 3电脑，依次执行：

• Actions搜索“DAS”，运行 PROC_DAS_X_ENTER-CALIBRATION-MODE，点击Run并等待完成。
• 搜索“Back up”，运行 PING-HTTP_DAS_X_BACKUP-CAMERA-SCRIPT，超时参数改为100，点击Run并等待完成。原页未标注该参数单位。
• 搜索“DAS”，运行 PROC_DAS_X_EXIT-CALIBRATION-MODE并等待完成；原厂另列 Driver Assist → Cameras → Exit Factory Calibration Mode 入口。
• 断开电脑，长按Exit Service Mode退出维护模式增强版。

上述软件分支完成后均须退出维护模式增强版；如果连接了Toolbox电脑，应先断开电脑，再长按Exit Service Mode退出。

五、功能确认

原厂收尾要求确认后置摄像头正常工作，再升起左前车窗并关闭左前车门。不能把硬件装回或单次脚本运行成功当作功能验收；应实际确认后视画面工作正常。

安全与适用范围：本文用于理解2024+ Model 3原厂程序，不代替对应车辆当前维修资料、PPE、专用工具和现场风险评估。驾驶辅助摄像头作业应由具备相应资格的人员执行。照片不能用来推断未标示针脚或解锁动作。

资料来源

后视摄像头更换程序；后备箱外部释放开关程序。关联开关页仅用于补充总成机械拆装及连接位置；摄像头软件版本分支以本篇所列摄像头更换页为依据，不把关联开关页中选择Repeaters的步骤套用为后视摄像头选项。施工前须核对当前程序与车辆配置。

配图说明：本文配图为依据所列原厂资料重绘的教学示意，非特斯拉原始图片。结构、方向和适用配置以对应原厂资料及实车为准。
