PicoScope 压电式爆震传感器波形诊断培训：轻敲响应、信号分流与点火复核

汽油发动机出现爆震相关报码、动力下降、点火提前角长期受限或负荷变化时异响，维修判断常被简化成“报码就换爆震传感器”。压电式爆震传感器的示波器测试，真正价值是确认传感器和回路能否把缸体结构振动转换成可识别的电压响应，再结合安装状态、机械噪声、燃烧条件和发动机控制数据分层定位。轻敲测试只是功能筛查，不是灵敏度标定，更不能代替实车爆震控制诊断。

资料定位与适用范围

• 原资料确认：Pico官方AGT-021用于评估压电式爆震传感器在模拟发动机爆震振动下的输出；测试先按厂家资料识别输出回路，再用衰减探头观察轻敲缸体后的波形。
• 原资料确认：Bosch说明爆震传感器安装在曲轴箱或发动机缸体上，以压电测量元件检测结构声中的典型高频振动，并把信号送给ECU用于点火调节。
• 维修解读：有清楚响应说明振动能够经过安装界面、传感器和测量回路形成信号，但不自动证明频率响应、灵敏度和ECU内部评价全部合格。
• 实车边界：传感器数量、单线或双线回路、屏蔽、内部监测电阻、安装位置、紧固要求和正常波形均随发动机代码与控制系统变化，必须查对应车辆资料。

先理解系统关系

爆震是正常火焰传播之外的异常燃烧造成的高频结构振动。控制单元通常在与曲轴位置、负荷和燃烧窗口相关的条件下分析传感器信号；当判断接近爆震边界时，可通过调整点火时刻降低风险。传感器也会同时接收到气门机构、喷油器、附件、支架或松动部件产生的机械声，因此波形中有振动不等于发动机正在爆震。

工具与施工前条件

准备汽车示波器、厂家规定的衰减探头和背插工具、诊断仪、数字万用表，以及对应车辆电路图和维修资料。先记录故障码、冻结帧、失火计数、点火修正、燃油品质与维修历史；目视检查插头锁止、线束磨损、屏蔽和传感器附近是否有冷却液、机油或拆装痕迹。

车辆应可靠驻车并保持通风，测试线远离皮带、风扇、排气和其他热源。轻敲只能由专业人员在厂家允许的位置用小力度完成，不得直接敲击传感器、薄壁铸件、燃油部件、线束或高温部位，也不得人为制造破坏性爆震。连接、调整或拆卸探头前，应确保发动机状态符合正式步骤并防止意外起动。

受控轻敲与波形观察

1. 确认测点：按电路图识别信号端、参考地和屏蔽方式。单端经缸体搭铁与双端独立回路不能互相套用接法，示波器地线不得随意跨接控制单元回路。
2. 设置并接入：依据可能电压和设备说明选择合适量程与衰减，背插保持端子密封和夹持力。先观察静态基线，确认没有明显工频、电磁或接触噪声。

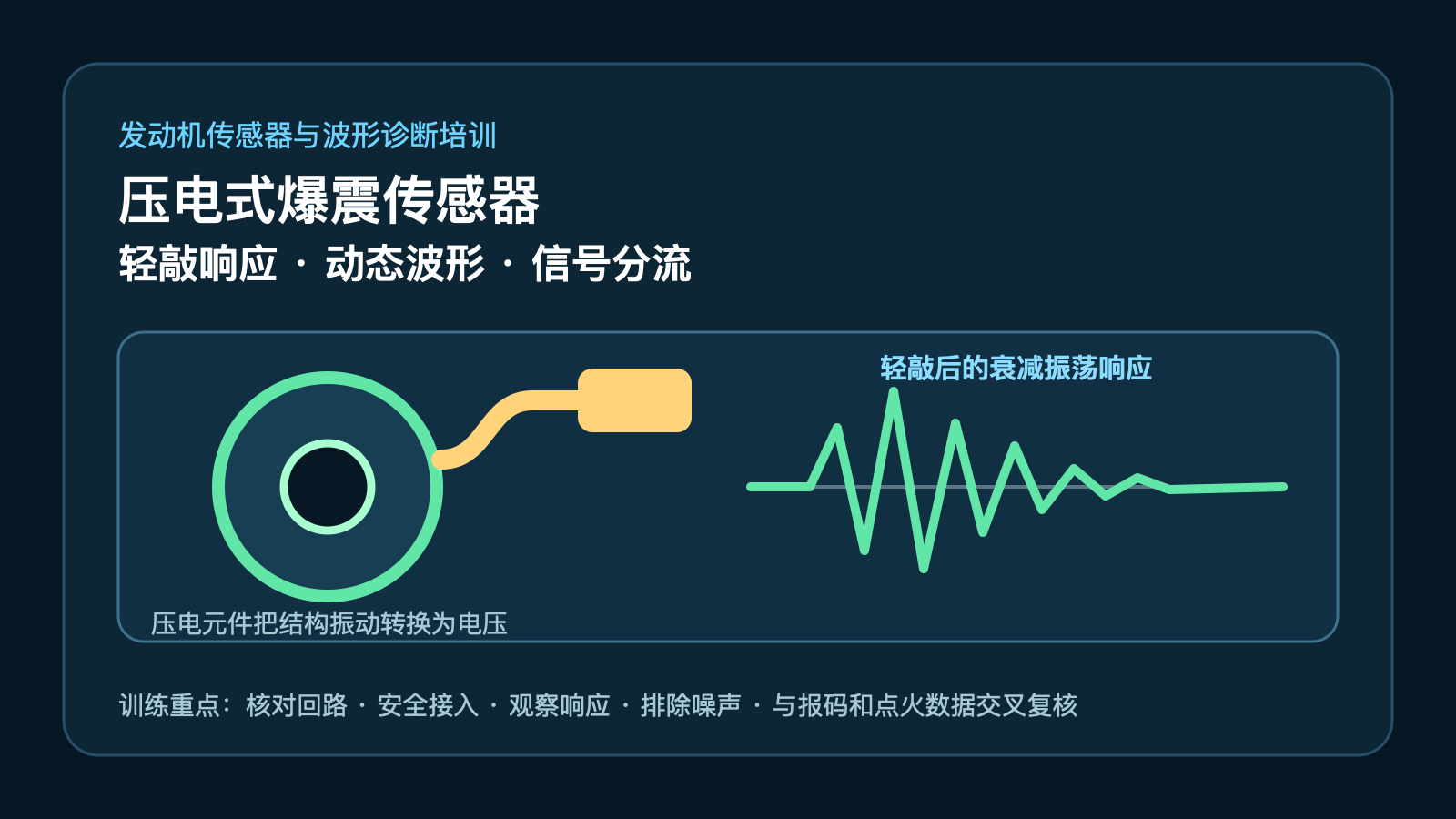

3. 小力度重复：在厂家允许的缸体位置进行轻敲，保持位置和力度尽量一致，连续保存数次响应。典型现象是冲击后出现正负交替、逐渐衰减的振荡，而不是要求某个通用固定峰值。
4. 横向比较：多传感器发动机可在相近位置、相同设置和相同方法下比较两侧响应；差异只能作为线索，因为缸体结构、安装位置和传递路径本身就可能不同。
5. 保存证据：记录探头衰减、量程、时间基准、敲击位置、发动机状态和环境噪声。没有这些条件，单张截图无法支持后续复核。

异常如何分流

完全无响应：先复核测点、探头衰减和触发设置，再检查开路、短路、端子接触、屏蔽、搭铁方式与传感器安装。故障码描述的是控制单元检测到的电气或合理性异常，不等同于零件已损坏。

响应杂乱或底噪很高：检查测试线布置、接地回路、屏蔽破损和附近点火/喷油执行器干扰；同时排查松动护板、支架、附件轴承和内部机械敲击。控制单元可能把异常结构声当作爆震输入，也可能因噪声掩盖真实信号。

轻敲有响应但报码仍回归：核对传感器安装面、朝向和厂家规定的紧固方式，读取点火修正与故障触发工况，并检查混合气过稀、过高燃烧温度、积碳、燃油辛烷值和点火控制。不要用轻敲响应替代动态道路工况、控制单元引导测试或厂家频带评价。

维修后复核与验收

完成线路、插头、安装或机械噪声修复后，按相同示波器设置和轻敲位置复采，确认基线稳定、响应可重复且无新增干扰。随后清除或按厂家要求处理故障记忆，在原触发负荷附近复查报码、点火修正、失火和异响。若涉及更换传感器，紧固扭矩、安装面洁净度和是否需要学习必须以对应发动机正式维修资料为准，本文不提供通用数值。

肖师傅培训提示

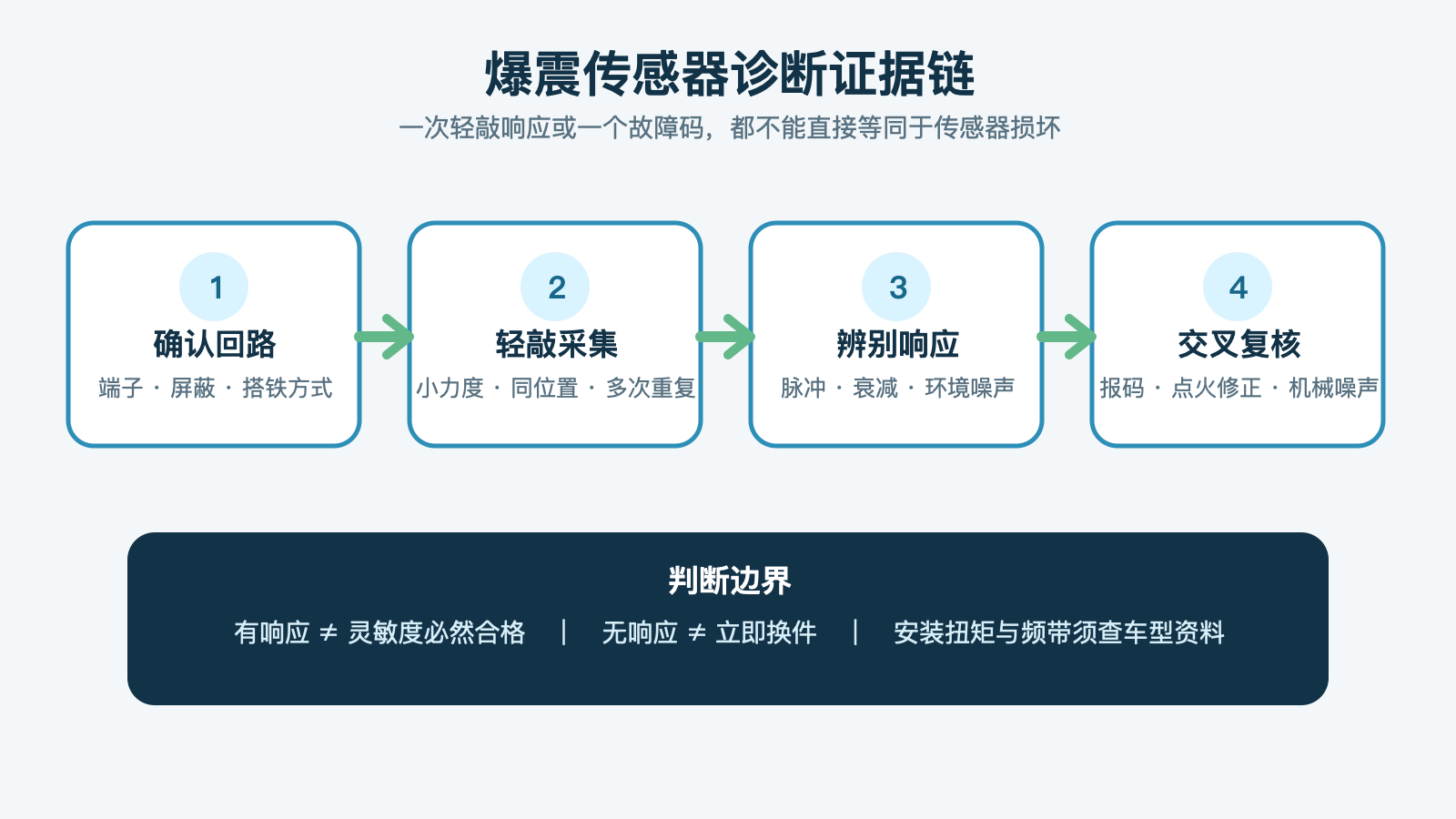

训练时把“传感器能产生信号”“ECU能收到信号”“ECU能在正确窗口识别真实爆震”分成三个问题。让学员分别处理开路、屏蔽噪声、安装松动和机械异响四种案例，并写出下一项证据。合格结论应明确：当前测试证明了什么、没有证明什么，以及仍需哪项实车数据确认。

资料来源

Pico Technology官方公开引导测试《Knock sensor》（页面版本2.23.0），用于核对测试目的、输出回路识别、衰减探头接入、轻敲采集和传感器类型边界；Bosch Mobility官方《Knock sensor》，用于核对压电测量元件、结构声检测、安装位置与ECU点火调节关系。访问日期：2026-08-29。正文为中文原创归纳，两张图片由本任务原创绘制，不转载官方波形、产品图或资料下载。
