发动机系统诊断方法：故障现象、报码、实际值、测量与结果验证

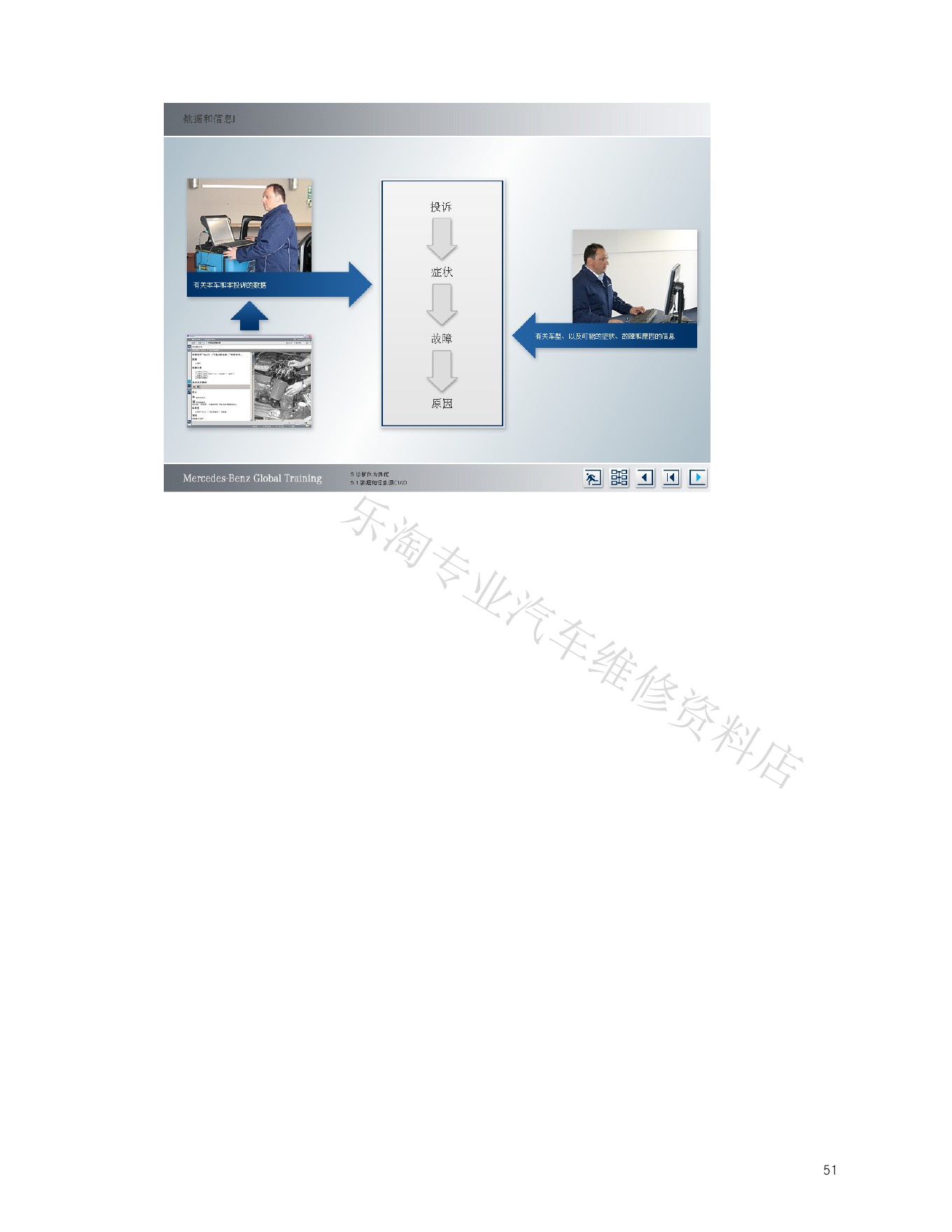

可靠诊断从确认客户描述和故障条件开始，再通过快速测试、故障码、冻结帧、实际值和基本机械检查缩小范围。

每一步都应记录测试条件和结果。清码、换件或拆装前保存原始证据，维修后在相同工况下复查，才能确认故障是否真正消除。

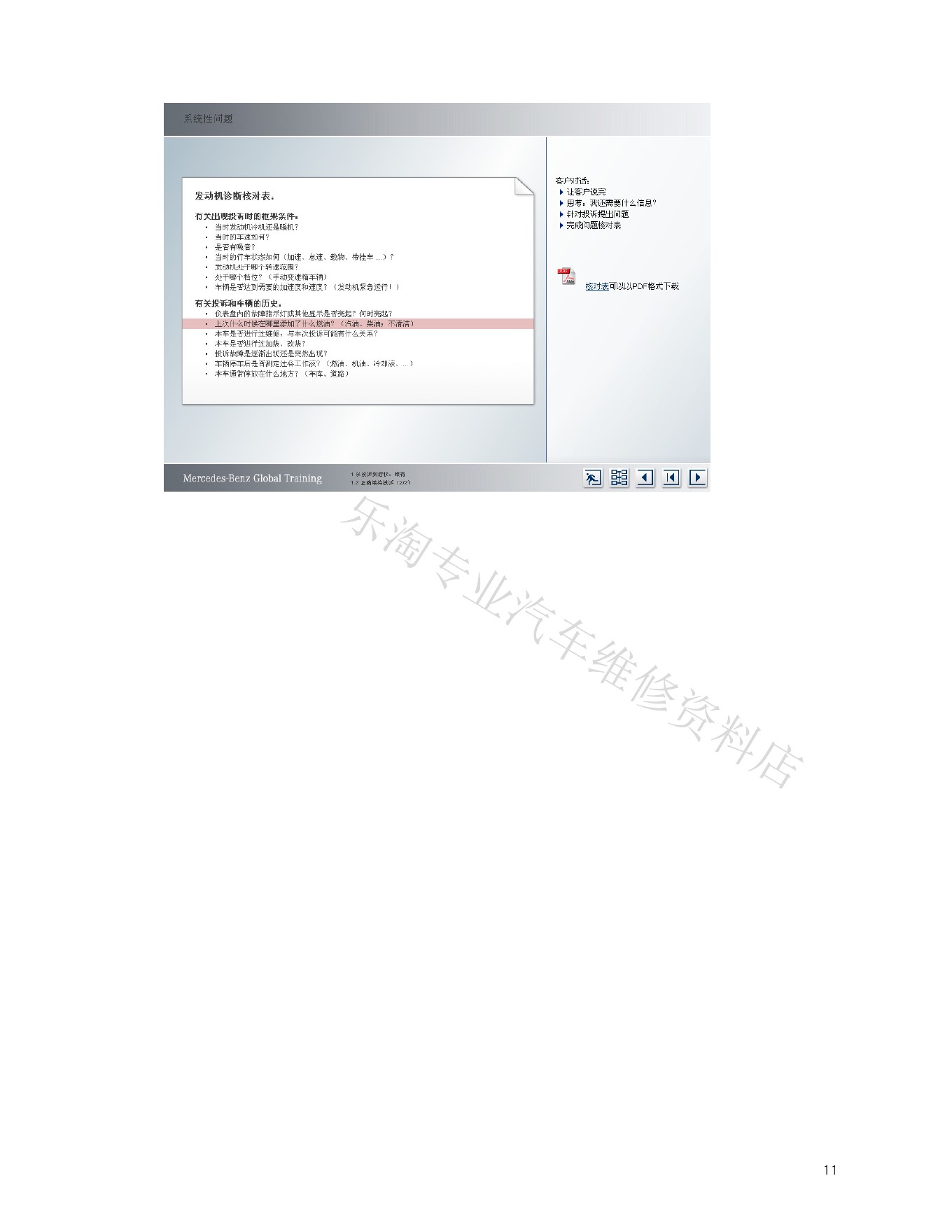

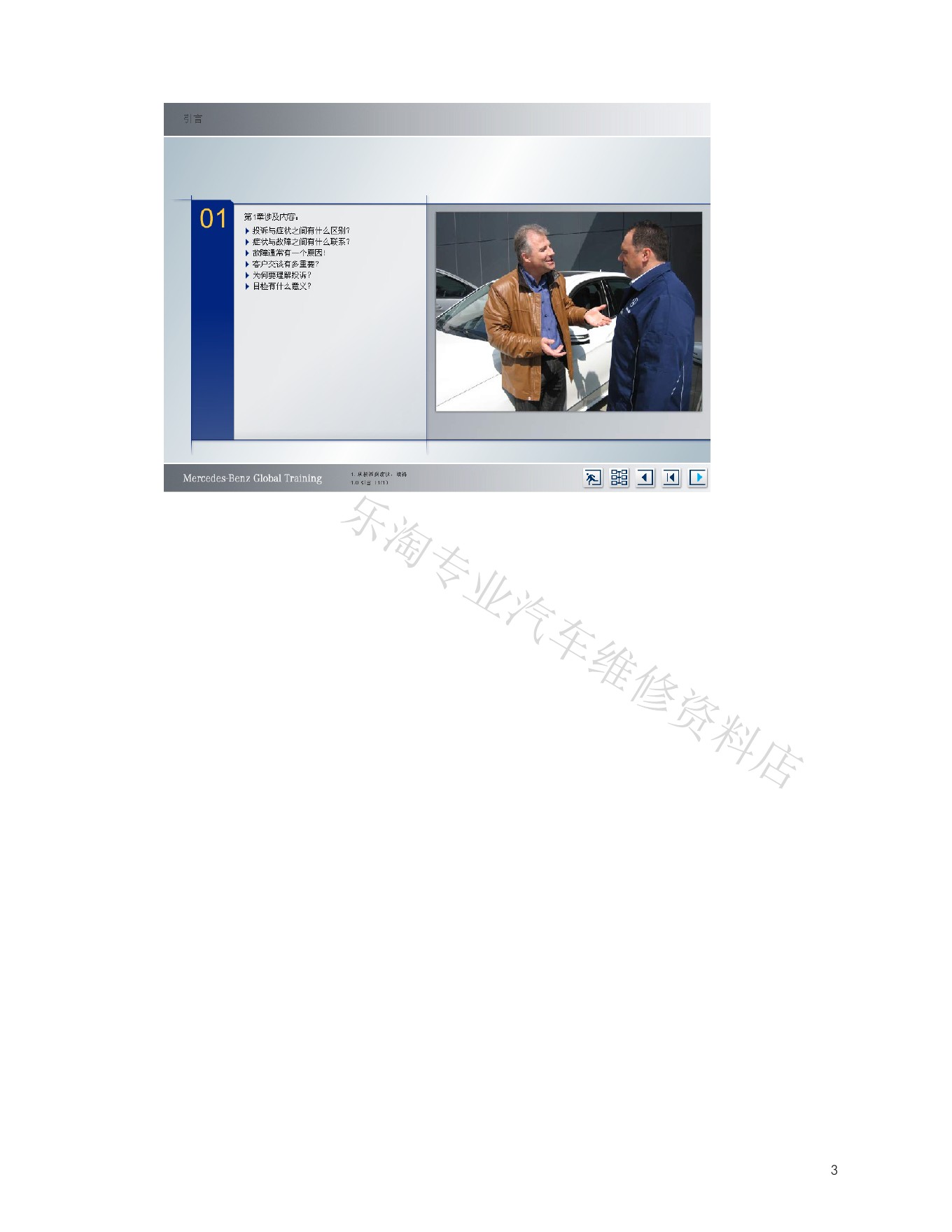

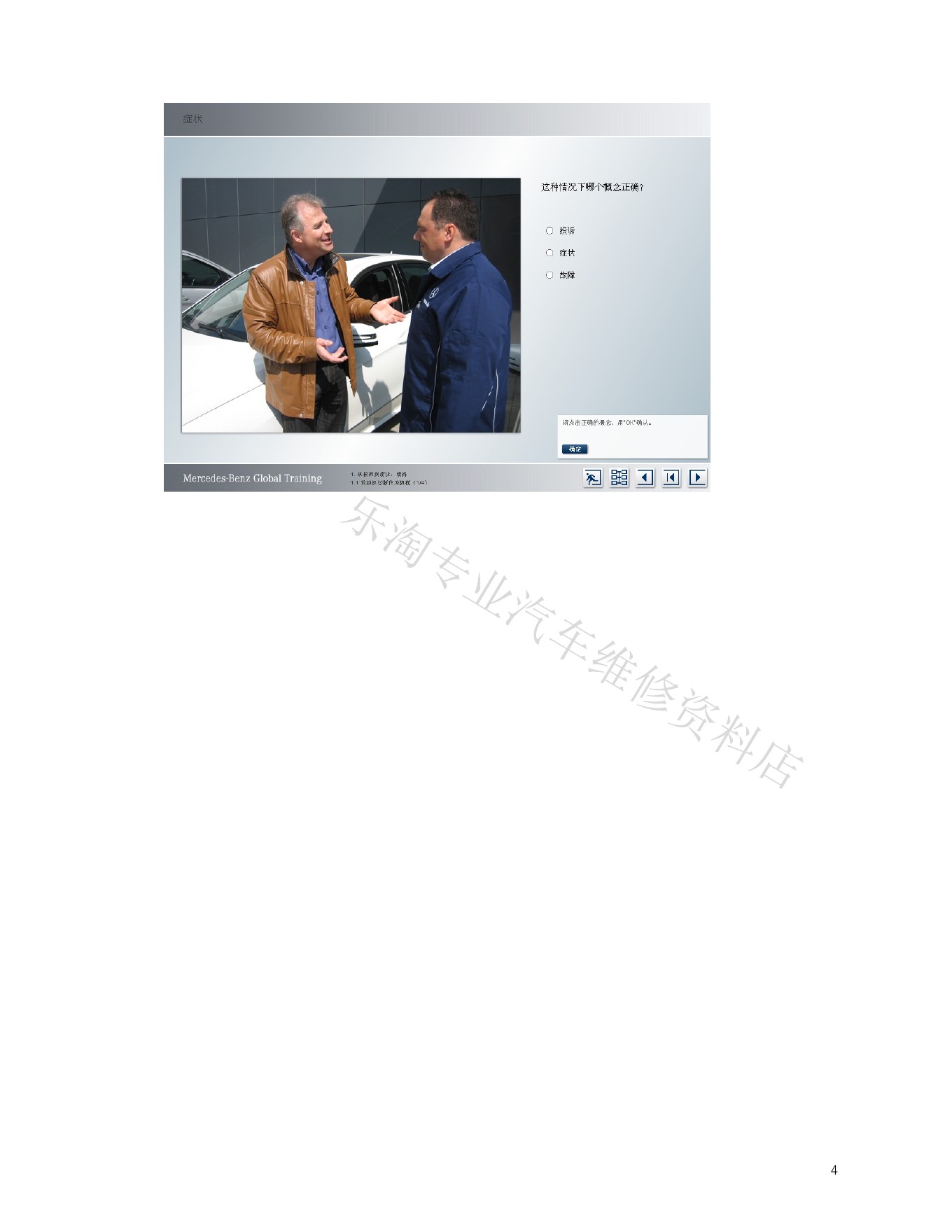

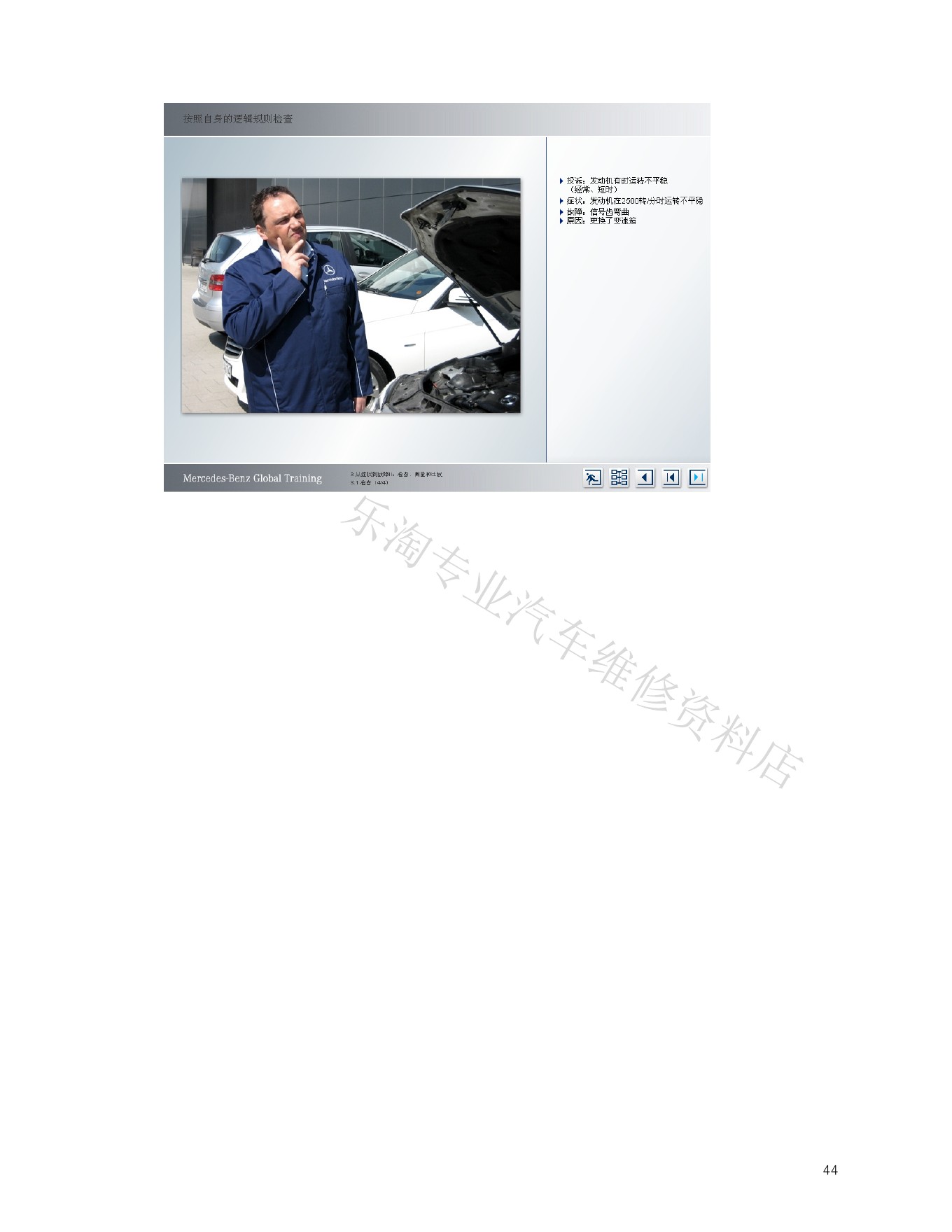

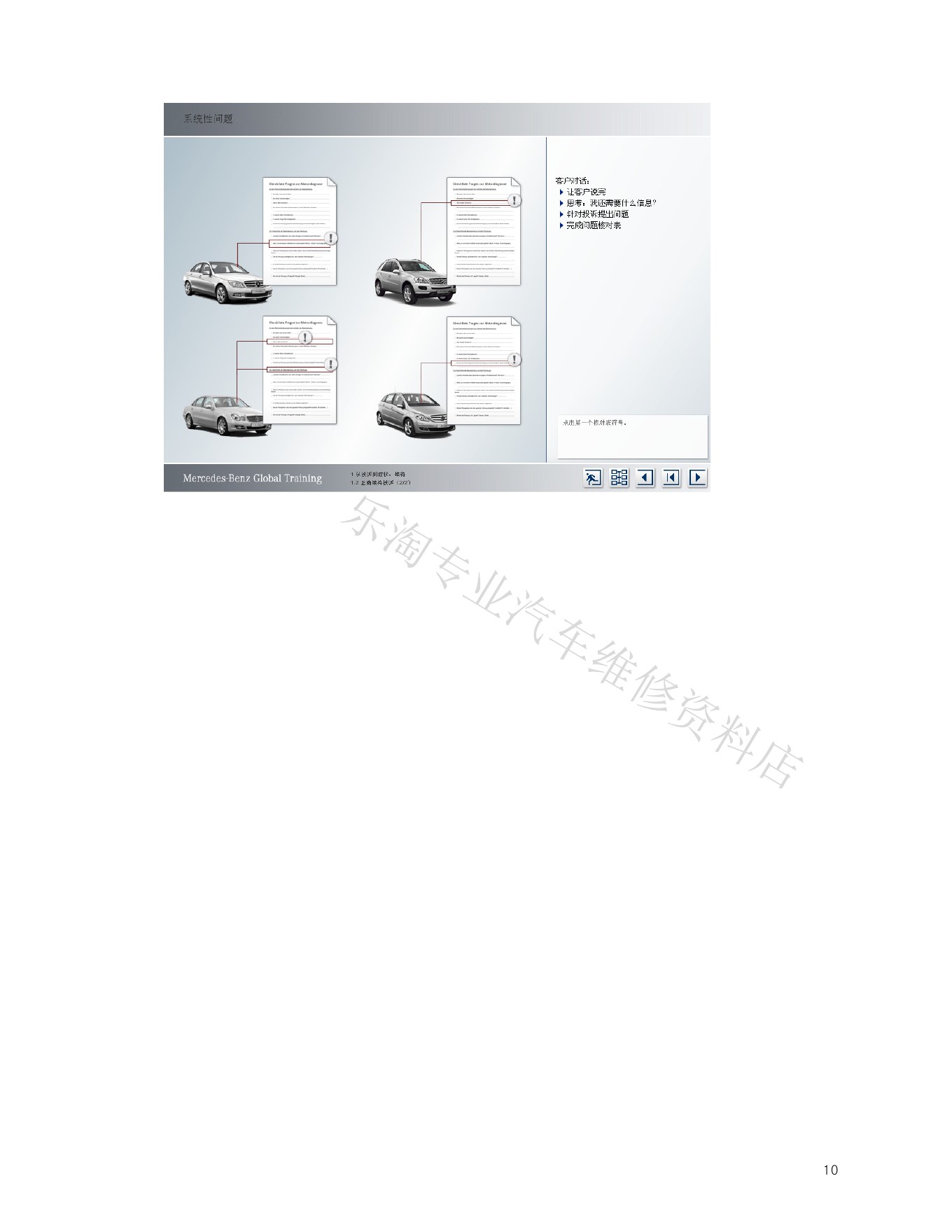

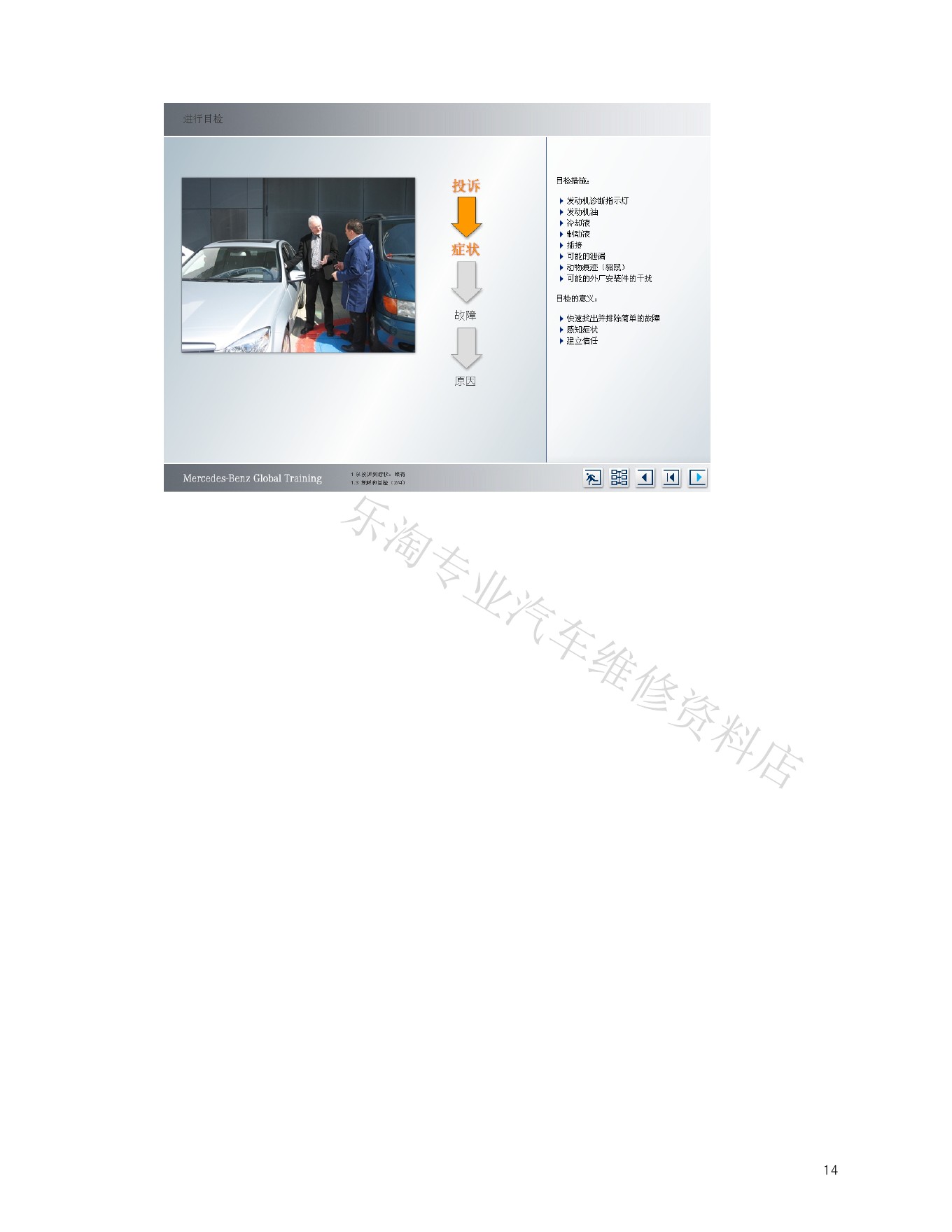

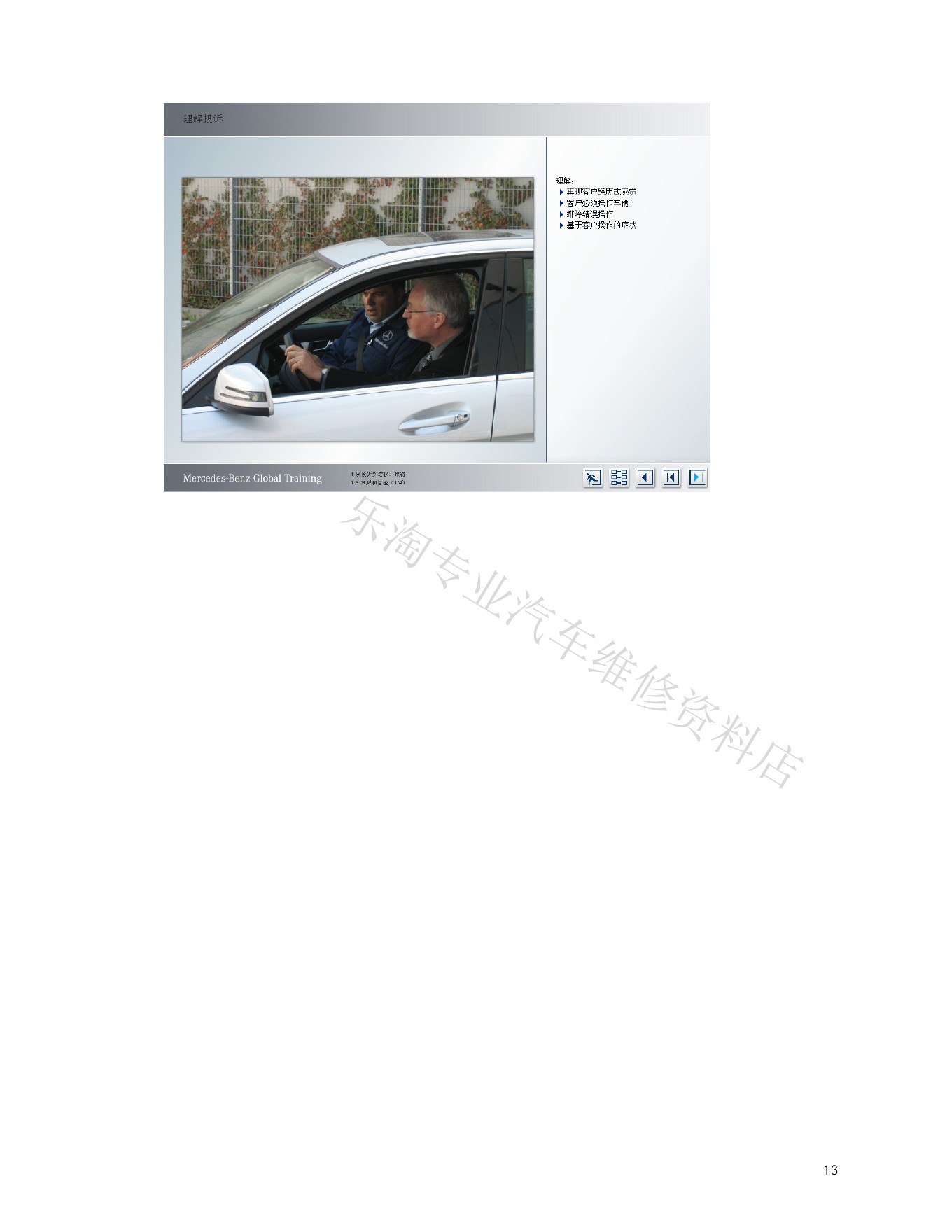

一、接车沟通与故障现象确认

记录发生频率、温度、负荷、车速和环境条件，并通过试车或静态检查复现现象。

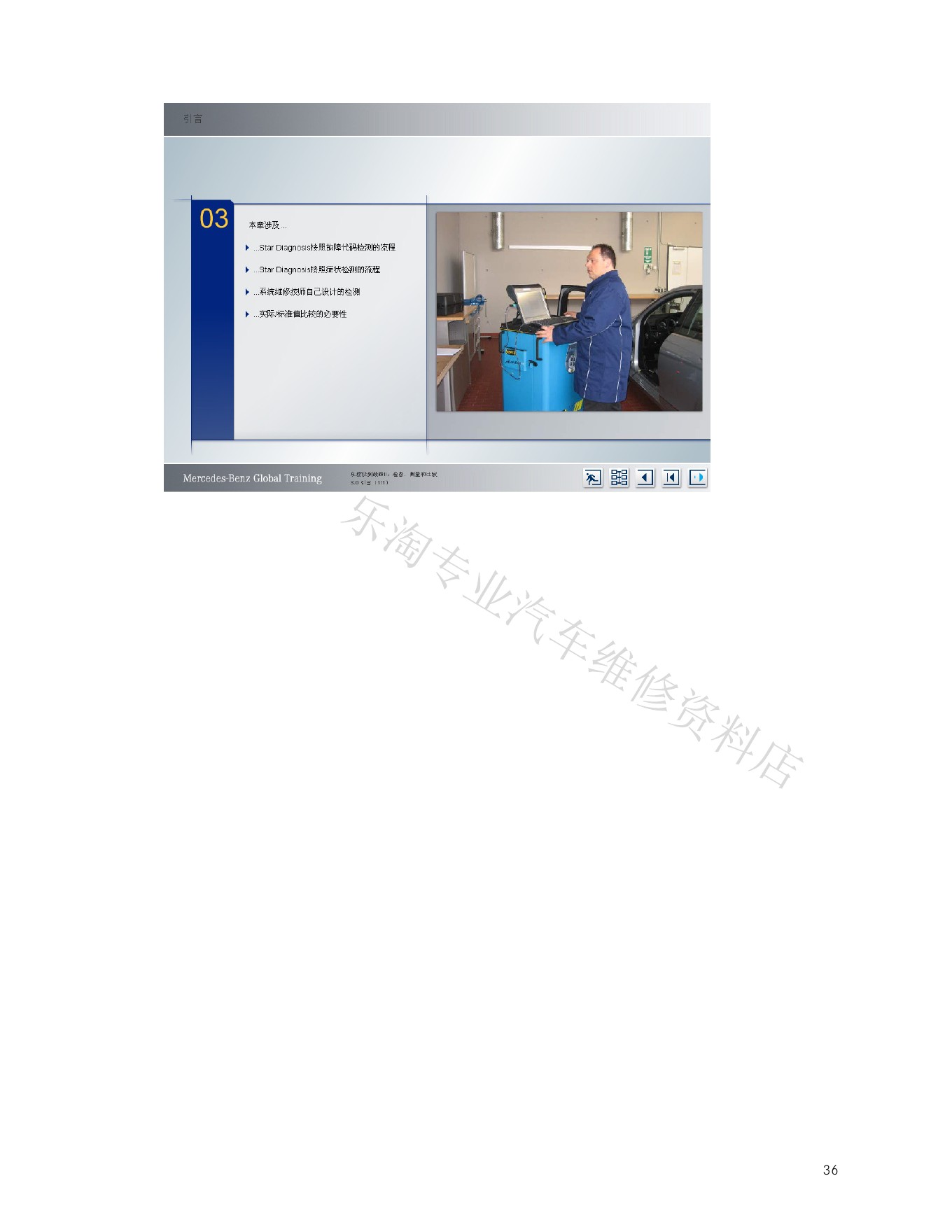

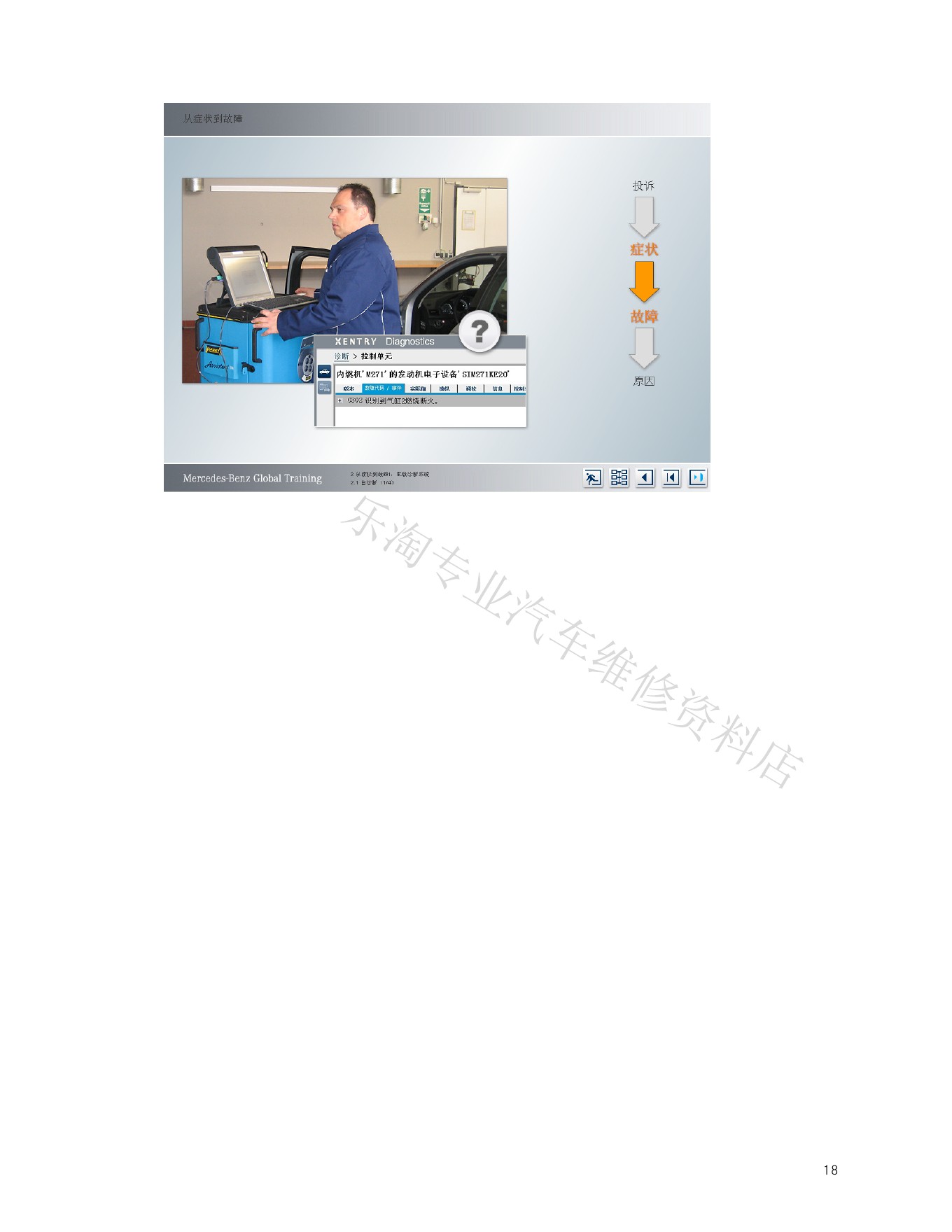

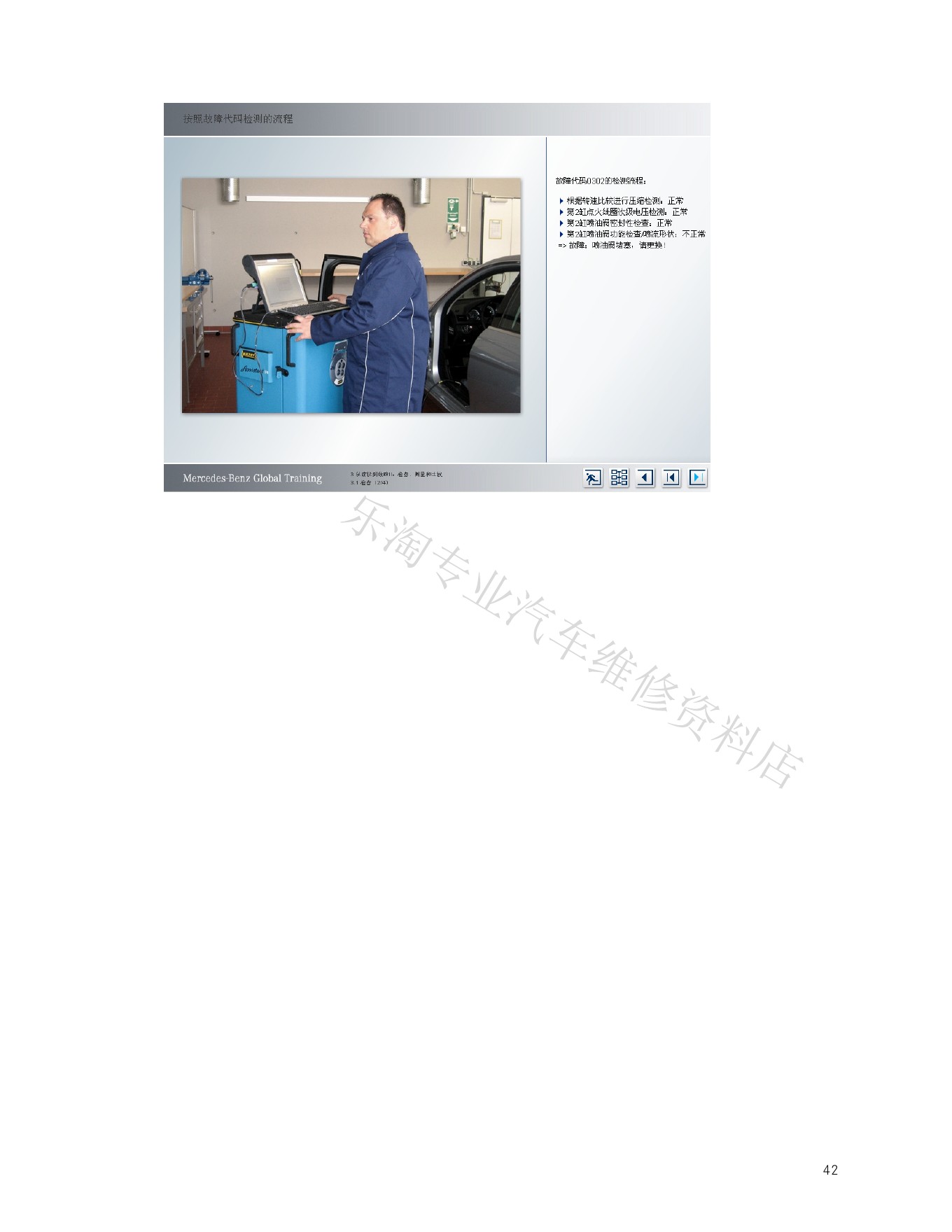

二、快速测试和控制单元概览

读取全部控制单元，识别当前、存储和偶发报码，同时检查电压、网络和共同供电问题。

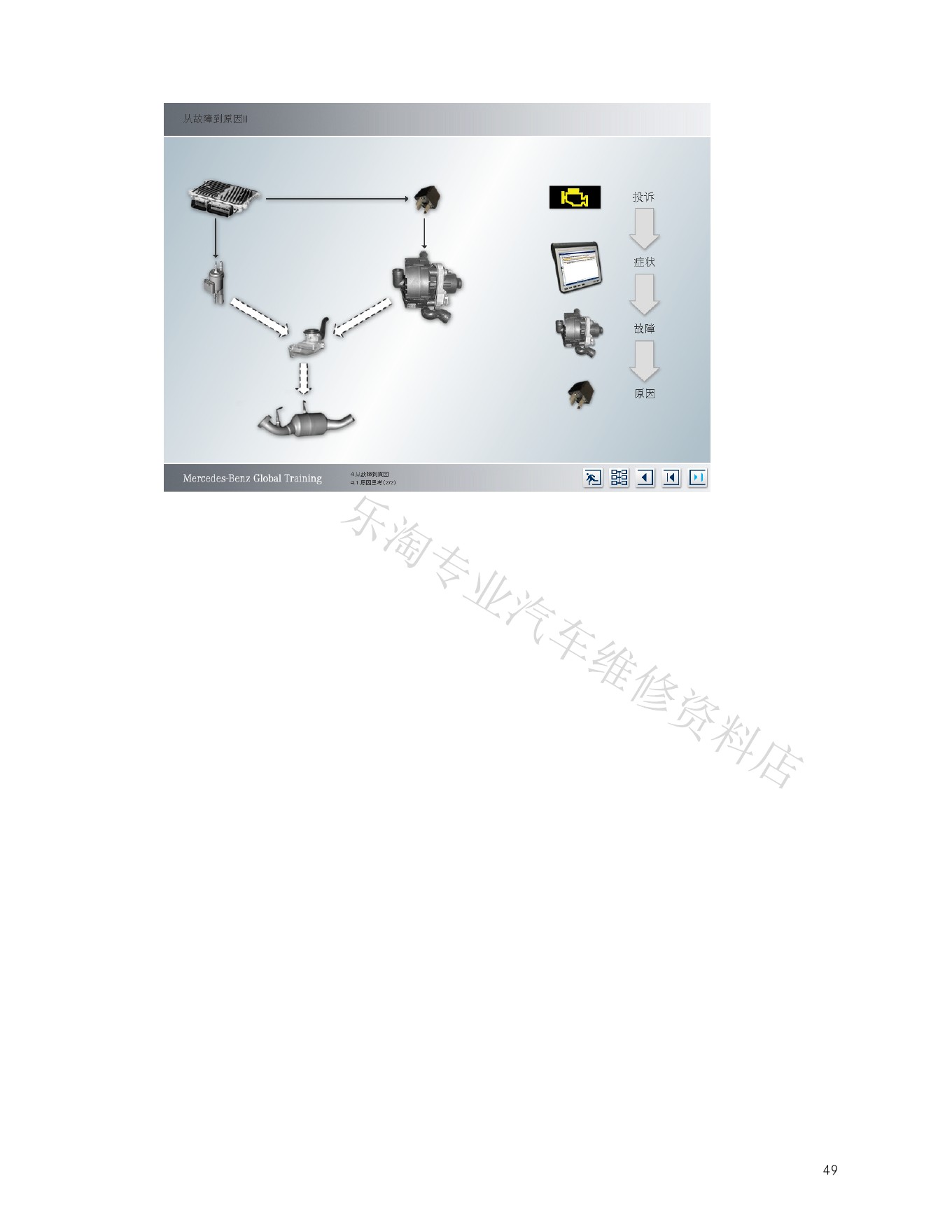

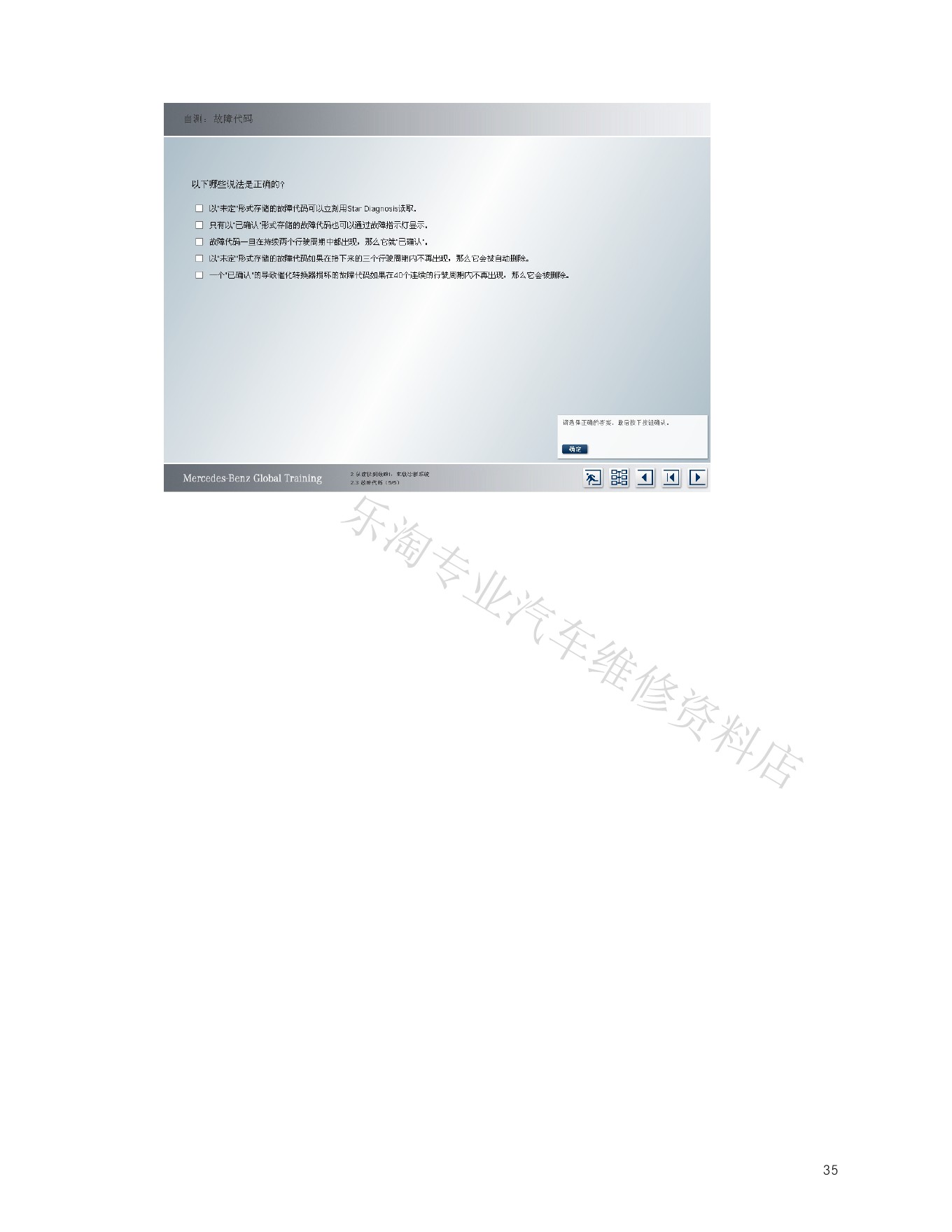

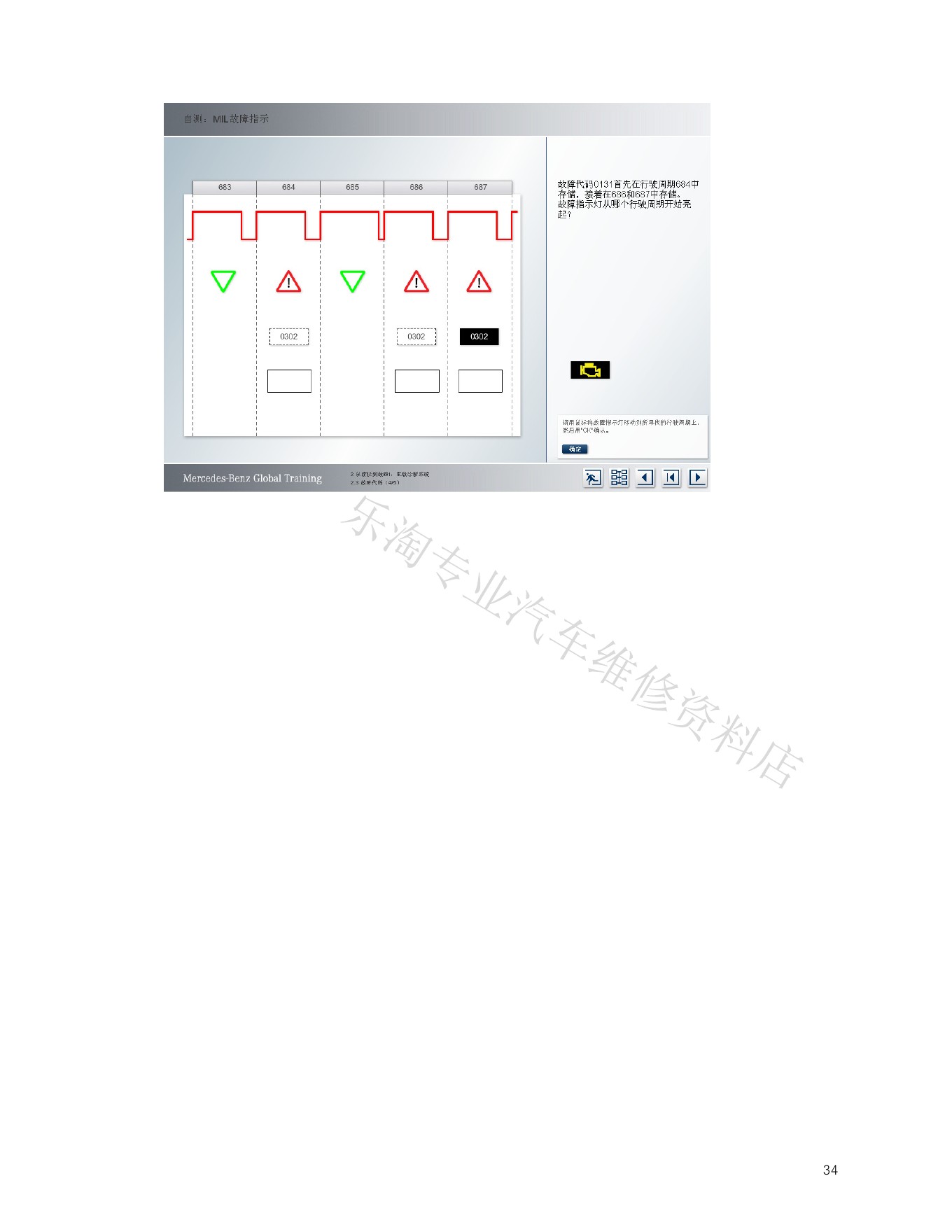

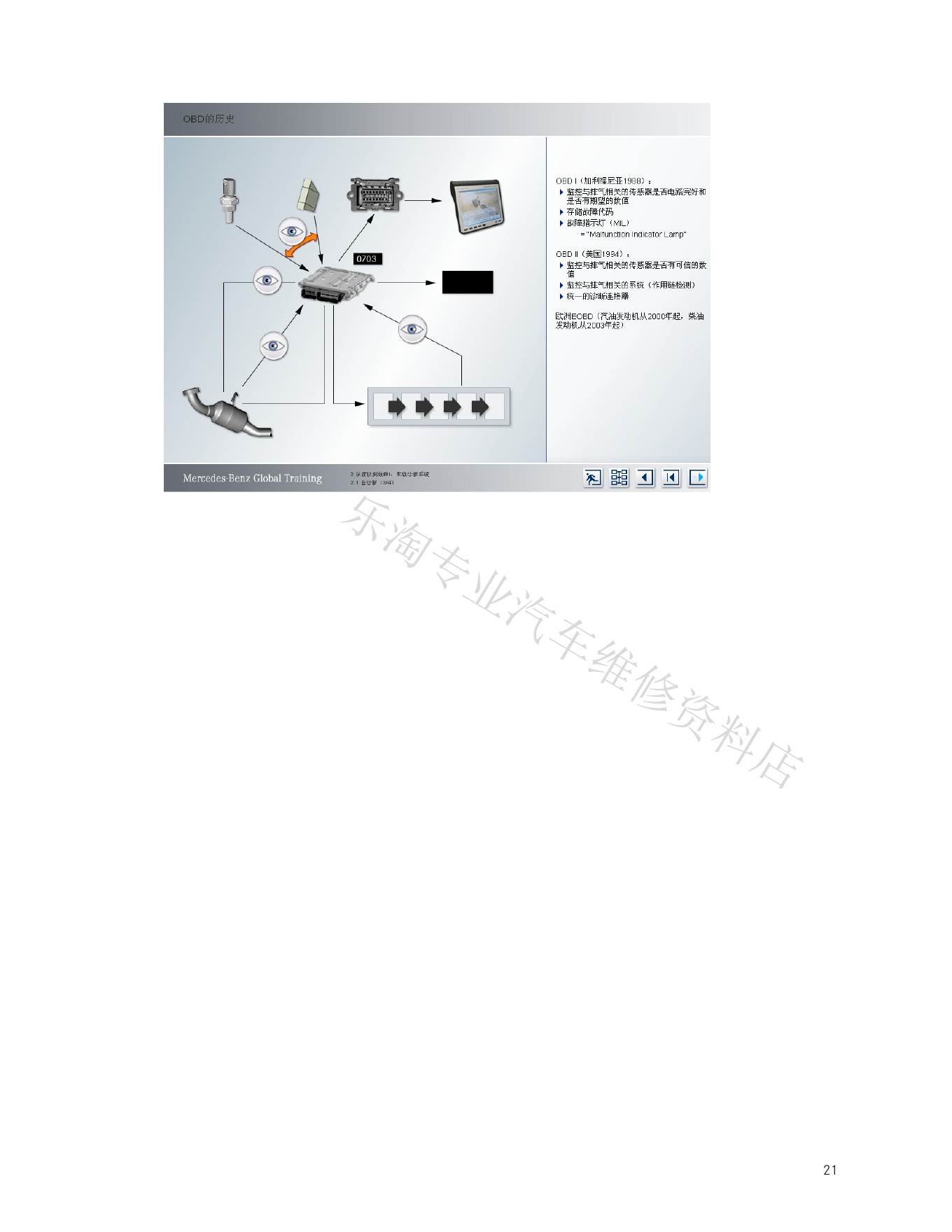

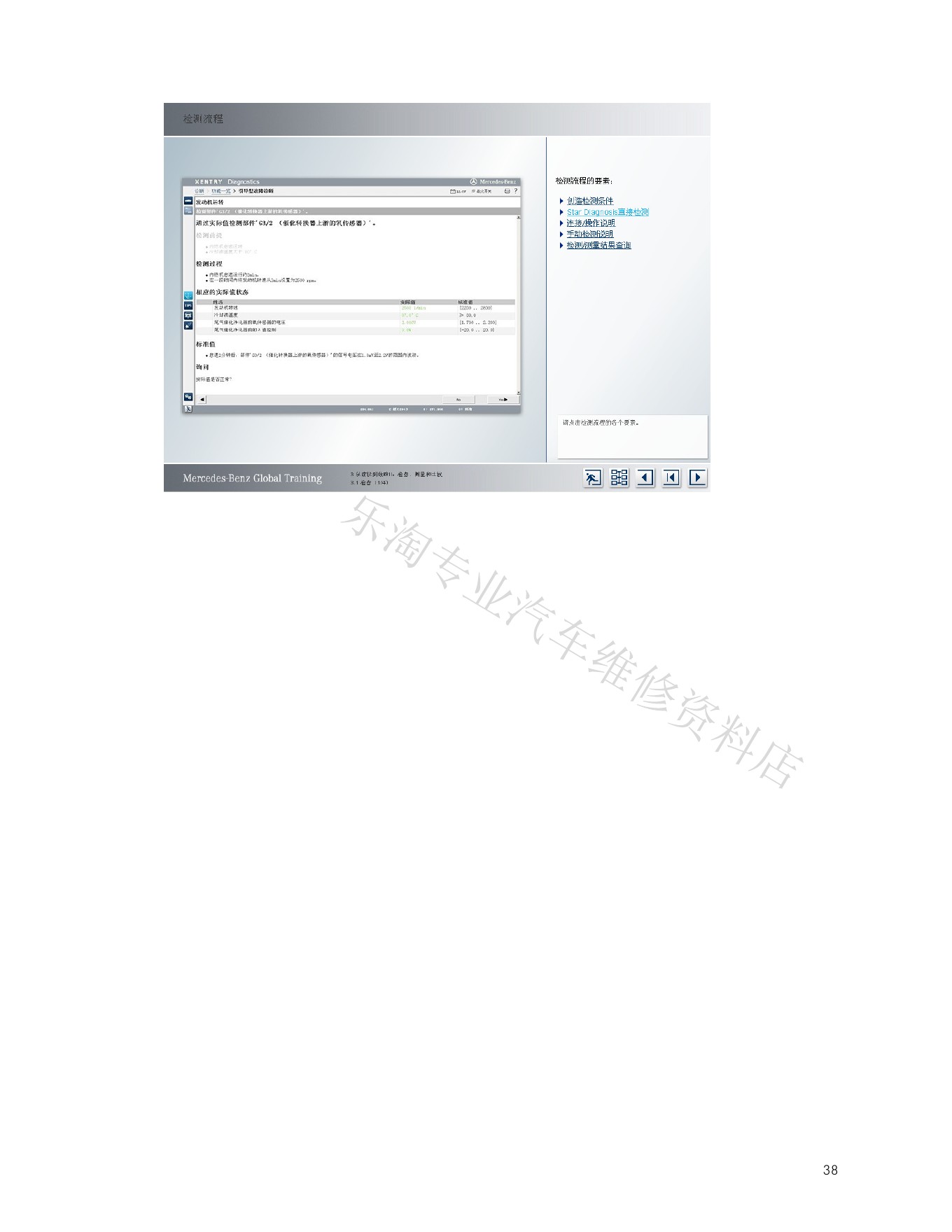

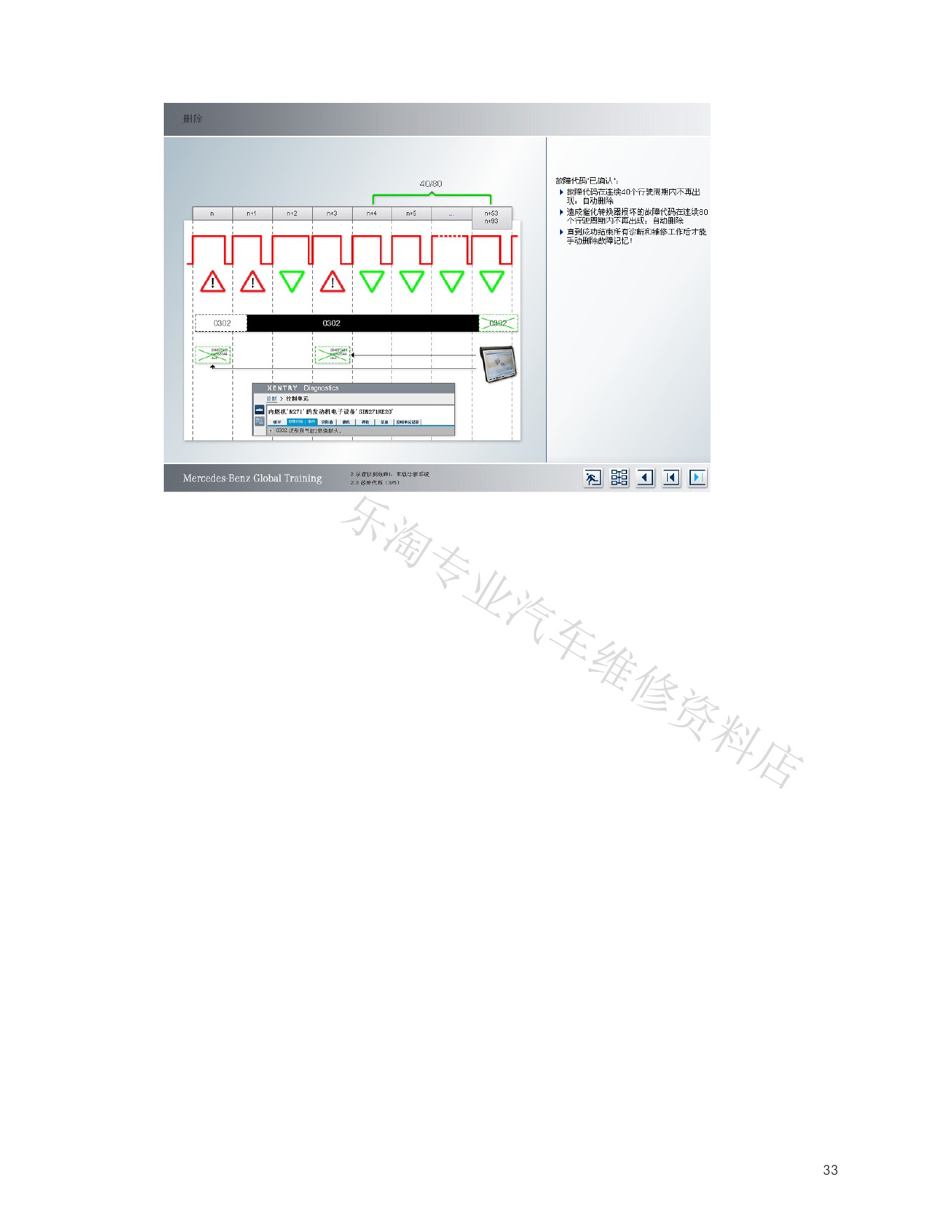

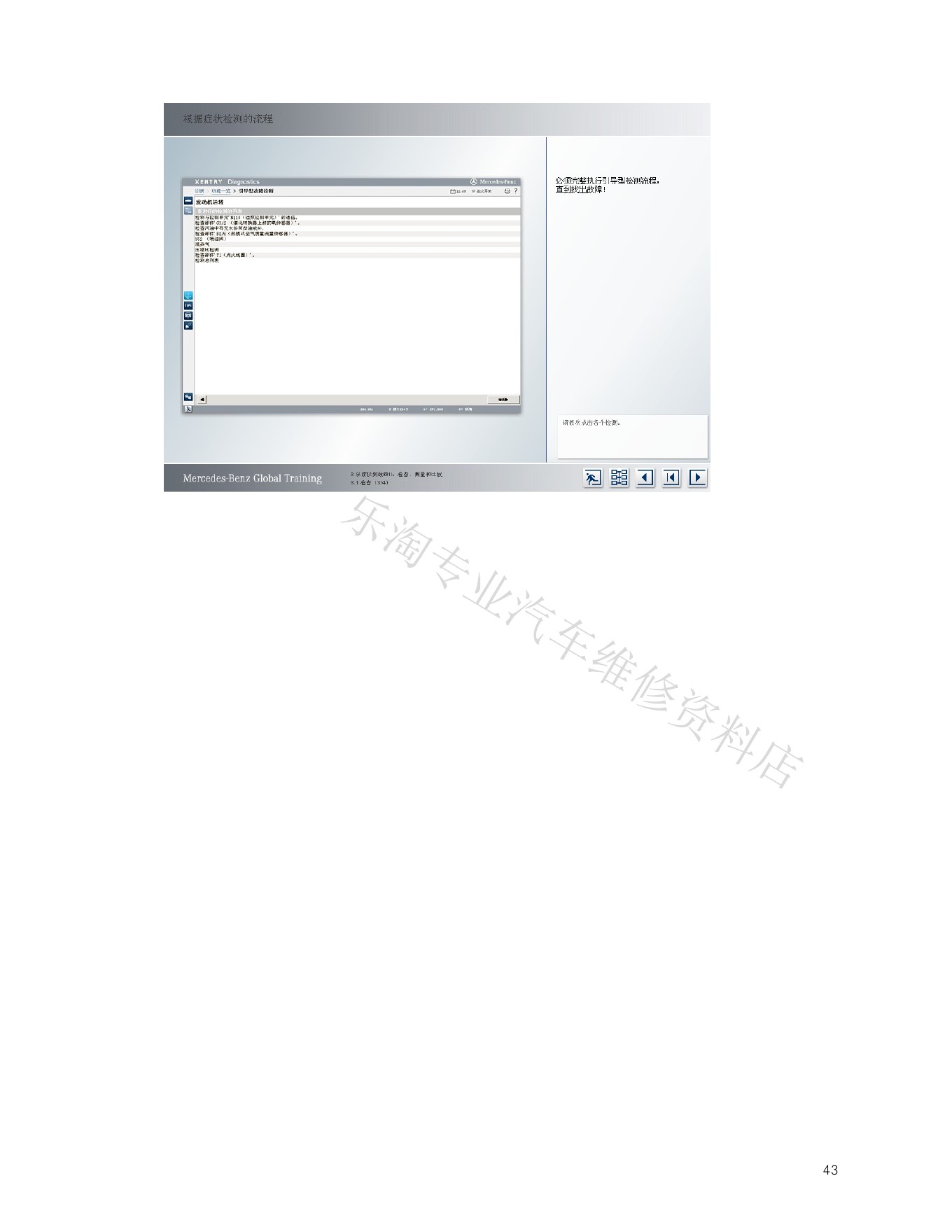

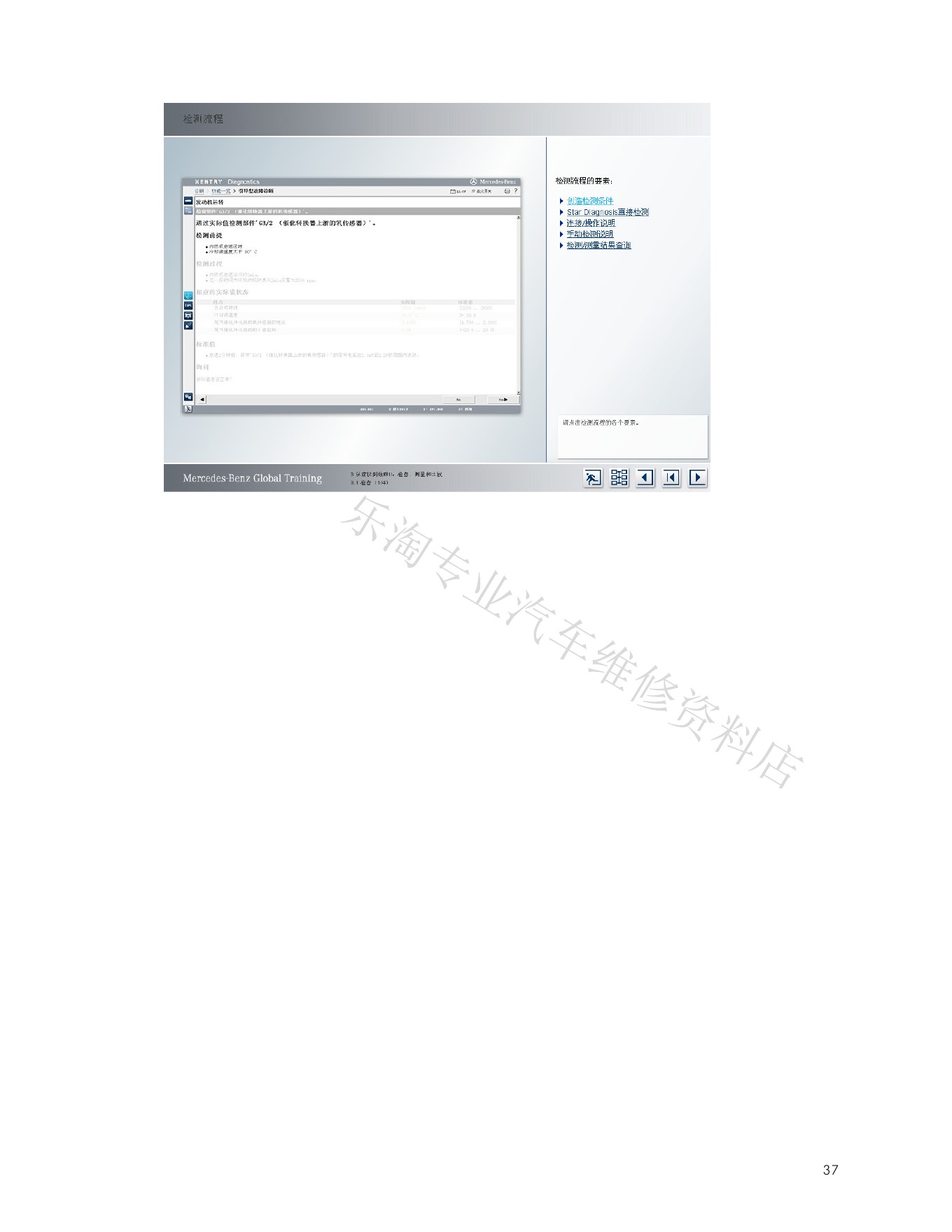

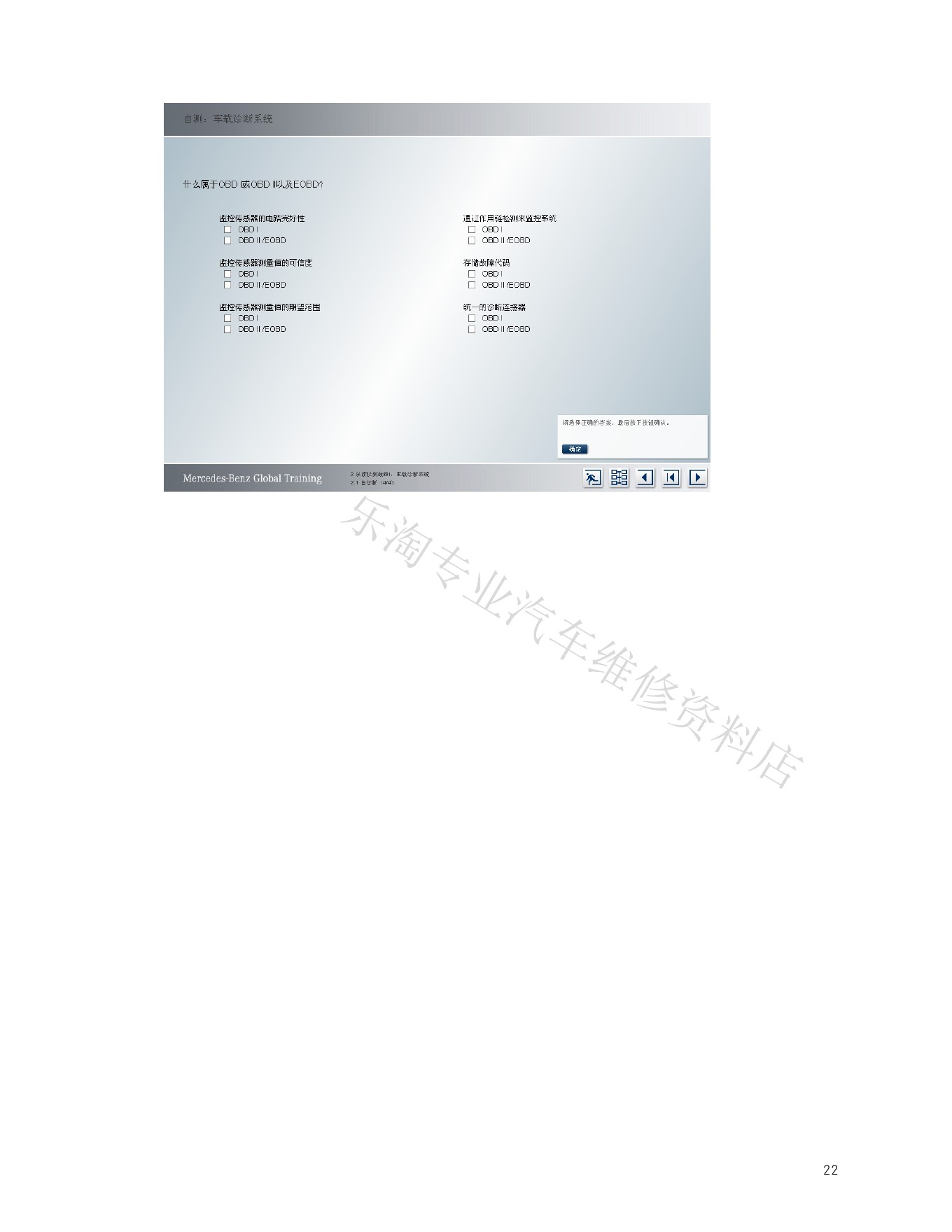

三、故障码、冻结帧与检测引导

报码必须结合冻结帧和启用条件解读，按照检测引导确认线路、信号和功能结果。

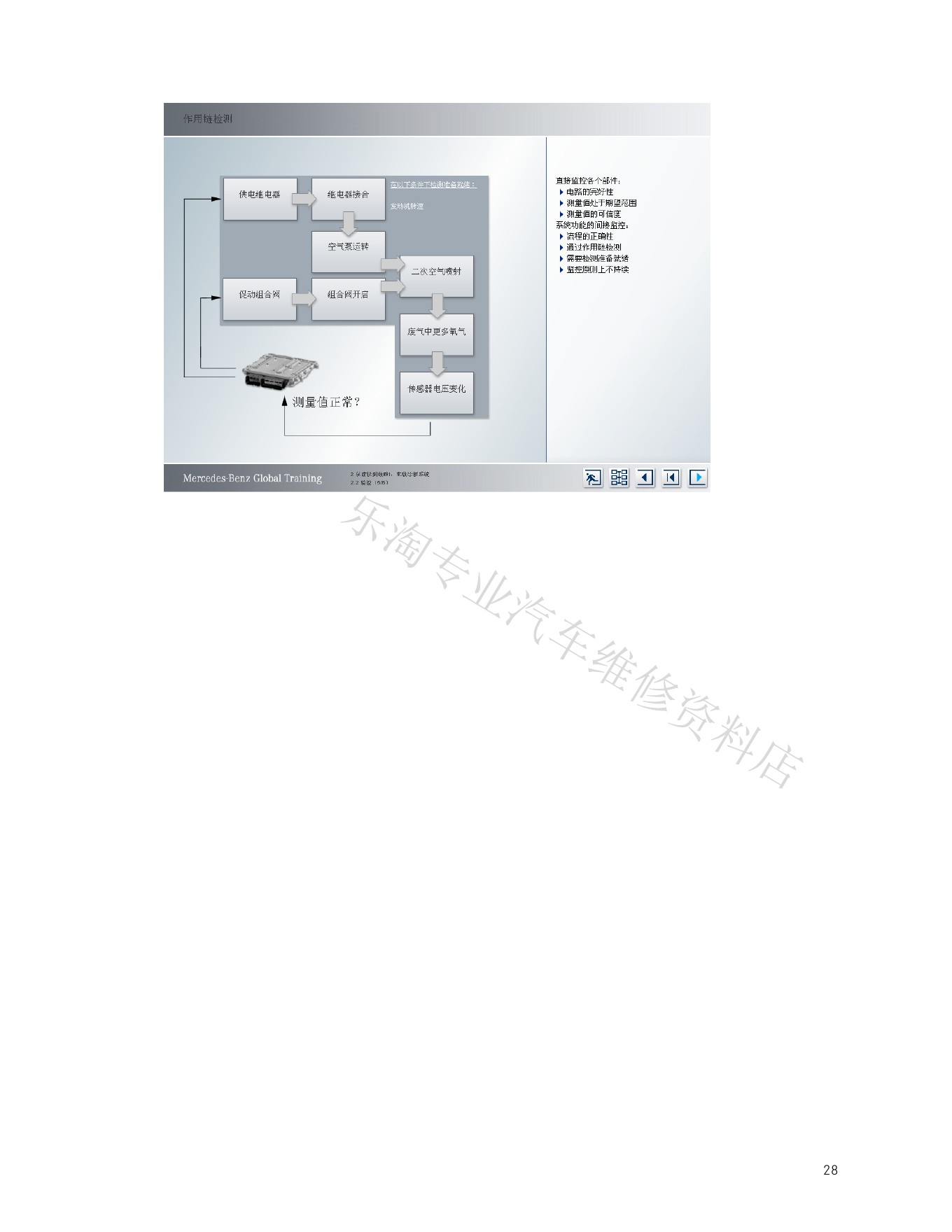

四、实际值和系统关系分析

比较目标值与实际值、冷机与热机、左右气缸列和各缸差异，寻找能解释现象的共同变化。

五、线路测量与执行器测试

在正确的测量点检查供电、搭铁、压降、信号和负载能力；执行器测试还要观察真实机械结果。

六、维修实施、清码和适配

确认原因后再维修，并按规定完成初始化、学习或适配。更换控制单元还要核对编码及软件状态。

七、复查、试车与交付记录

在原故障工况下复查报码、实际值和功能，确认无泄漏、无新增故障并完整记录维修结果。

维修诊断使用要点

• 先核对VIN、发动机代码、生产日期和车辆装备。
• 保存故障码、冻结帧及关键实际值，再清码或拆装。
• 比较目标值与实际值，并结合波形、压力和机械测量验证。
• 高温、高压燃油和旋转部件作业必须遵守厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
