汽车电路压降测试培训：带载测量、正极与接地分段及间歇高阻定位

很多汽车电路故障并不是完全断路，而是端子腐蚀、螺栓松动、压接不良或导线内部损伤造成的附加电阻。线路空载时看起来有电压、用欧姆挡也可能读数很小，但负载一工作就出现灯光变暗、电机转速不足、起动无力、控制单元复位或间歇报码。解决这类问题的关键不是继续换件，而是让电路在真实工况下工作，直接测出电压损失集中在哪里。

本文只讨论常见 12 V / 24 V 低压电路的诊断方法，不涉及高压系统绝缘、断电确认或带电测量。所有限值应优先采用对应车型维修资料；文中的通用数值只用于理解和初步筛查。

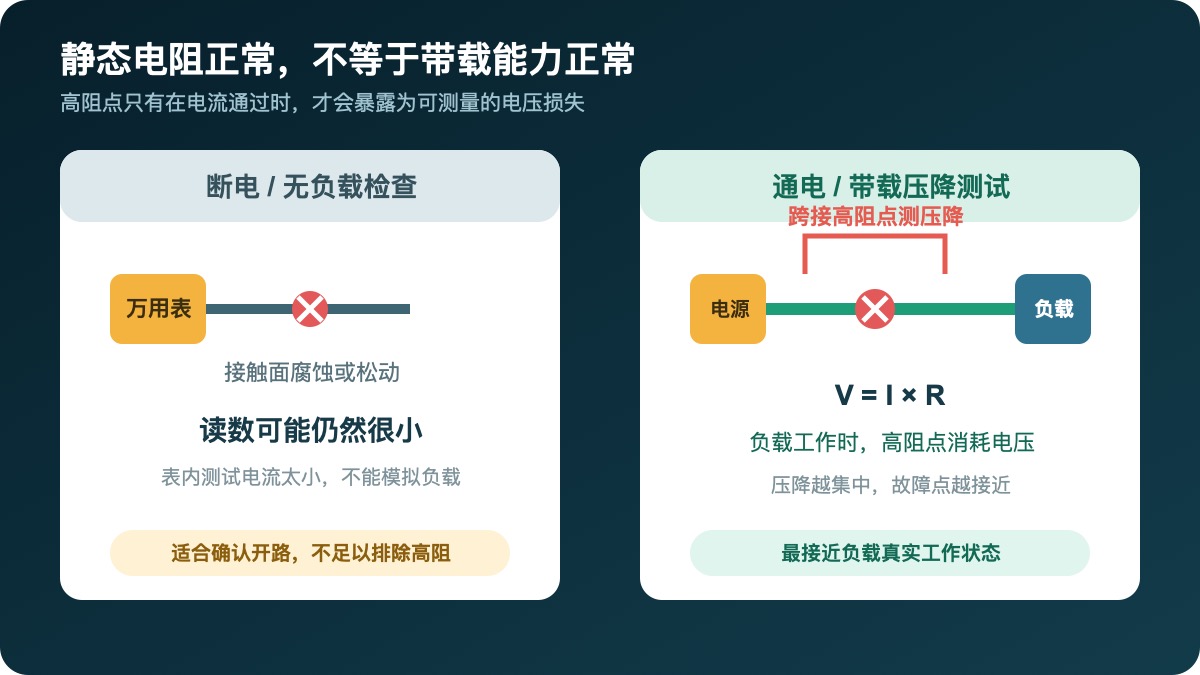

一、为什么静态电阻正常仍可能存在高阻故障

欧姆挡使用万用表内部很小的测试电流，适合确认明显开路或比较元件阻值，却未必能暴露只在大电流下出现的问题。根据欧姆定律 V = I × R，一处只有 0.02 Ω 的附加电阻，在 25 A 电流下就会产生 0.5 V 压降并转化为热量；普通手持表和表笔接触电阻可能让这样的小阻值难以被可靠区分。

压降测试把万用表置于直流电压挡，并联跨接在待检导线、端子、开关或连接点的两端。健康导体两端电位接近，读数应很小；若某一段在负载工作时出现明显电位差，说明供给负载的电压被消耗在这段线路上。

二、测试前先满足四个条件

• 确认电路和负载：查阅电路图，分清供电、控制、负载和接地点，确认保险丝、继电器及共享搭铁位置。
• 复现真实工况：灯要点亮、泵和电机要运转，间歇故障要在温度、振动或负载条件接近投诉时测量。
• 选择正确量程和接孔：黑表笔接 COM，红表笔接 V/Ω，使用直流电压挡；短暂事件可用 MIN/MAX 或记录功能捕捉。
• 保护线束与端子：优先使用合规的背探针、转接线或分线盒，不用粗针扩张端子，不在未获允许的位置刺破密封线束。

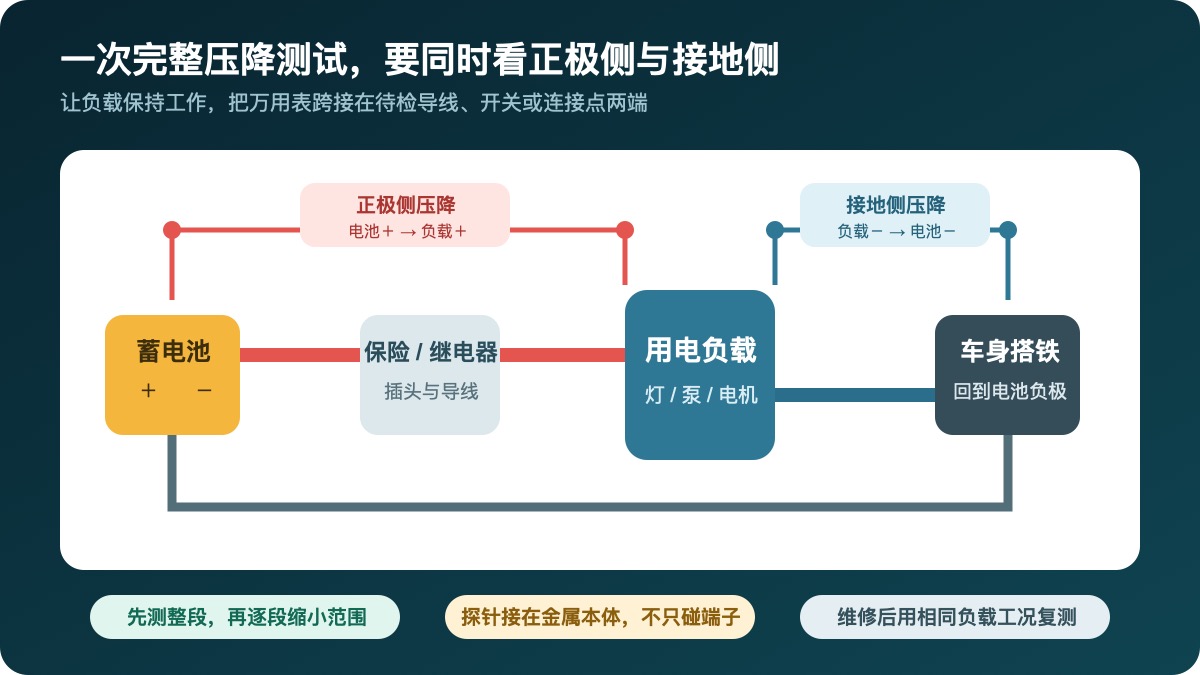

三、正极侧和接地侧必须分别测量

完整回路可以拆成两部分：从蓄电池正极经过保险丝、继电器、连接器和导线到负载正端，是正极侧；从负载负端经过搭铁点、车身或发动机回到蓄电池负极，是接地侧。只测负载端电压，无法判断损失发生在哪一侧。

• 正极侧：红表笔接蓄电池正极金属柱，黑表笔接负载正端，让负载工作并记录读数。
• 接地侧：一支表笔接负载金属外壳或指定接地端，另一支接蓄电池负极金属柱，在相同工况下记录读数。
• 若表笔方向相反，屏幕可能出现负号；诊断时关注压降幅值，同时保持每次接法一致便于比较。
• 探针应接触金属本体。例如检查电瓶夹与电池柱连接时，一支表笔接电池柱，另一支接线夹，才能把该接触面单独纳入测量。

四、怎样解释读数而不误用“经验标准”

首先查车型维修资料，因为电路电流、导线长度、连接器数量和控制策略不同。Fluke 的通用培训把连接点、导线、开关和接地分别给出筛查参考值，并在起动回路示例中给出总压降约 0.2–0.5 V、正极侧约 0.3 V、接地侧约 0.2 V 或更低的参考范围。这些不是所有车辆的判废标准，尤其不能直接套到智能电源模块、PWM 驱动、电流监控端子或高压系统。

读数还必须结合当时电流解释。同一处电阻在 2 A 和 20 A 负载下产生的压降相差十倍。若负载本身未动作，电流几乎为零，即使线路有高阻，压降也可能接近零；此时应先处理开路、控制条件或替代负载问题，再重新带载测量。

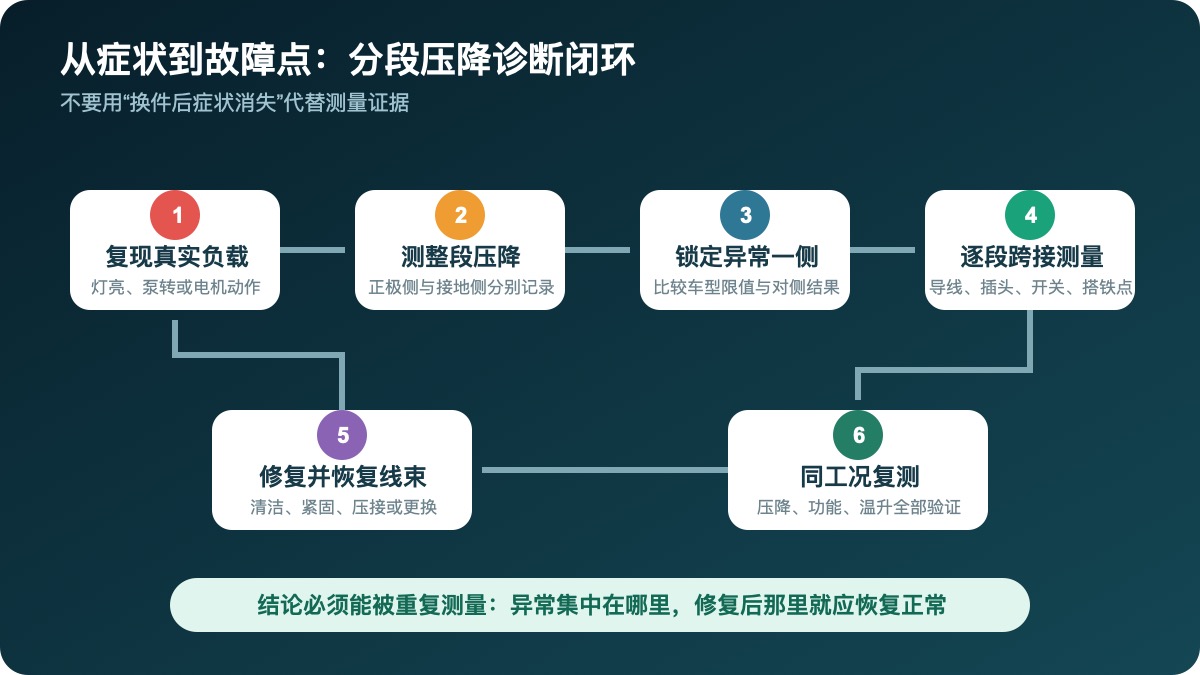

五、逐段跨接，快速把异常缩小到一个连接点

当整段压降过大，不要立刻拆完整线束。保持负载工作，把原来的整段测量拆成若干小段：电池柱到线夹、线夹到保险盒输入、保险盒输入到输出、继电器触点两端、连接器两端、连接器到负载。各段读数之和应与整段结果大致对应；压降明显集中的那一段就是优先检查对象。

间歇故障可在记录电压的同时轻晃线束、改变负载挡位或等待热态出现，但必须避免移动部件、皮带和高温区域。读数突然跳变时，继续缩短跨接范围；必要时同步记录负载电流和端子温升，确认压降变化是否与症状同时发生。

六、鼓风机转速不足的诊断示例

例如鼓风机最高挡转速偏低，先确认蓄电池状态和控制指令正常。让鼓风机保持最高挡，分别测量蓄电池正极到鼓风机正端、鼓风机负端到蓄电池负极的压降。若正极侧明显偏大，就沿保险丝、继电器、调速模块输出和连接器逐段测量；若接地侧偏大，则沿鼓风机接地端、共享搭铁点、车身与电池负极回路分段。

如果两侧压降均符合车型要求，但负载端电压和电流仍异常，应继续检查鼓风机本体、调速控制、PWM 指令或机械阻力。维修高阻连接点后，要恢复锁止与密封，在同一挡位重新记录正极侧、接地侧、负载端电压和电流，确认症状和测量值同时恢复。

七、常见误区与安全边界

• 关掉负载后测压降，或者只测“有没有 12 V”，没有测电流通过时损失了多少电压。
• 把表笔都接在同一块金属或同一端子上，实际没有跨过待检线路。
• 只检查正极侧，忽略车身、发动机和控制单元共享接地。
• 用传统试灯探测控制单元、传感器或通信线路，额外负载可能造成损坏或误判。
• 在安全气囊、制动、转向、燃油、高压或蓄电池能量管理电路上套用通用方法，不先查厂家断接和测量要求。

八、资料来源与延伸阅读

• Fluke：Diagnosing Voltage Drops—Electrical Automotive Troubleshooting（访问日期：2026-08-10）
• Fluke：How to Check Starter Circuit Voltage Drop with a Multimeter（访问日期：2026-08-10）
• 群辉站内：奔驰汽车万用表使用，用于补充电压、电阻、电流及占空比的仪表基础。

免责声明：本文根据公开或已获授权的技术资料整理，仅用于汽车维修技术交流与培训参考，不构成针对特定车辆的诊断结论、维修报价或安全操作指令。车型、生产日期、配置及软件版本差异可能导致参数和步骤变化，实际维修应以对应车辆最新厂家资料、诊断提示及实车测量为准。涉及高压、制动、转向、气囊、燃油等安全系统，应由具备相应资质的专业人员使用合规设备操作，非专业人员请勿据此自行拆修。文中品牌及商标归相应权利人所有。
