奔驰车辆线束维修：导线识别、压接端子、热缩密封与拉力检查

线束断路、端子腐蚀或局部磨损应使用与原导线截面积、材料和密封要求匹配的维修件。随意扭接、焊锡堆积或使用家用胶带，会造成电阻增大和再次断裂。

涉及安全气囊、总线、屏蔽线或高电流回路时，应先确认厂家是否允许局部维修以及规定的专用方法。

一、确认回路并截除损伤导线

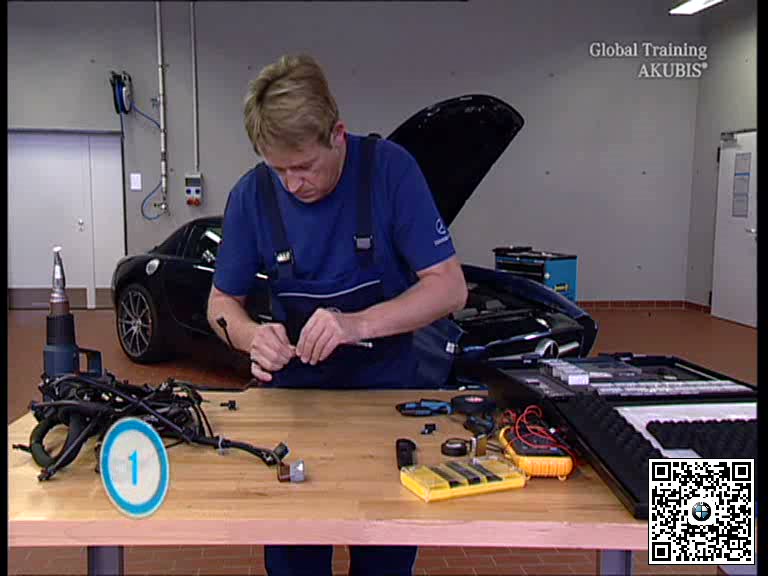

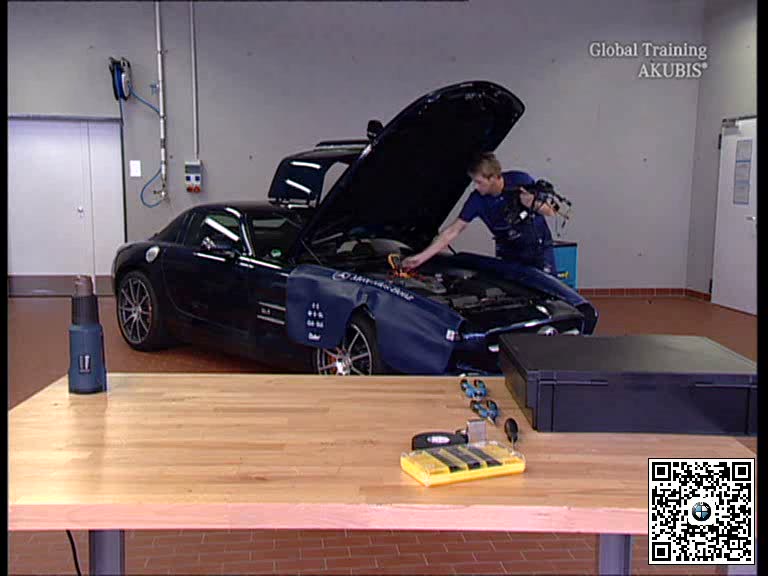

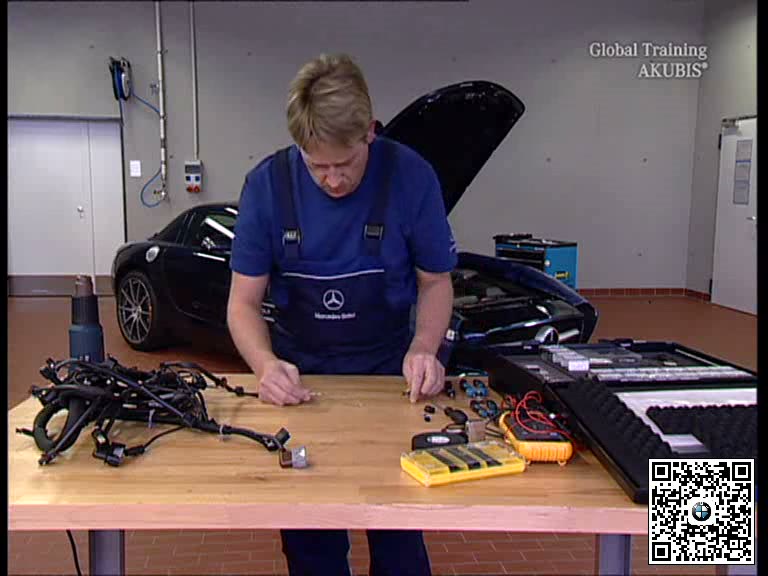

根据电路图识别回路、线色和截面积，断电后检查损伤长度及相邻导线。剪除腐蚀或烧蚀部分，各接头位置应错开避免线束局部过粗。

二、按长度剥线并选择维修端子

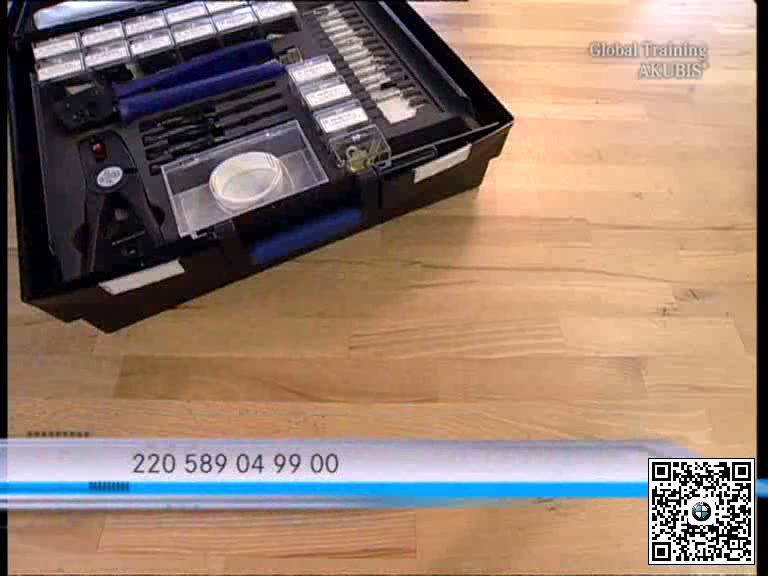

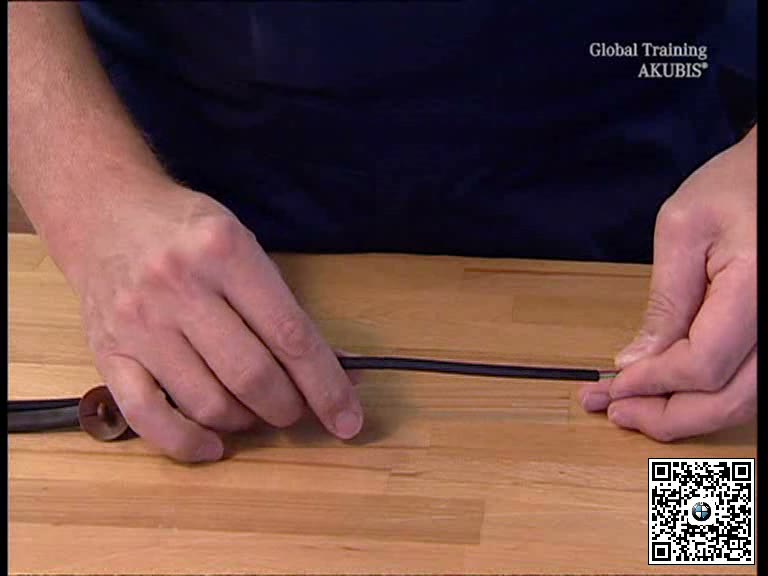

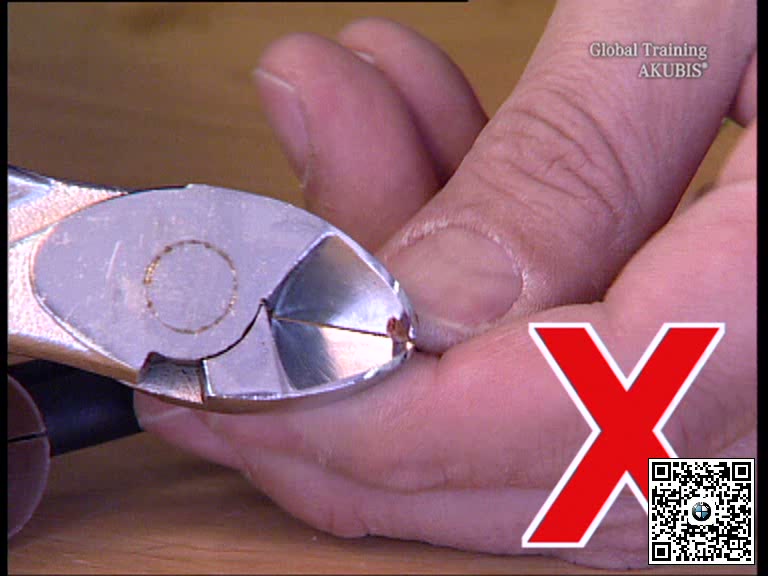

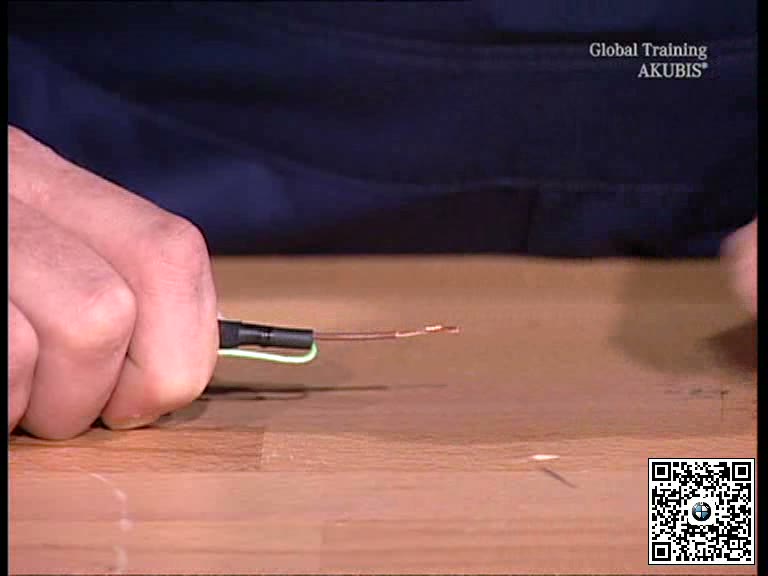

使用匹配剥线工具去除规定长度绝缘层，不得切伤铜芯。选择与导线截面积和环境密封等级对应的压接套管。

三、使用专用钳压接并热缩密封

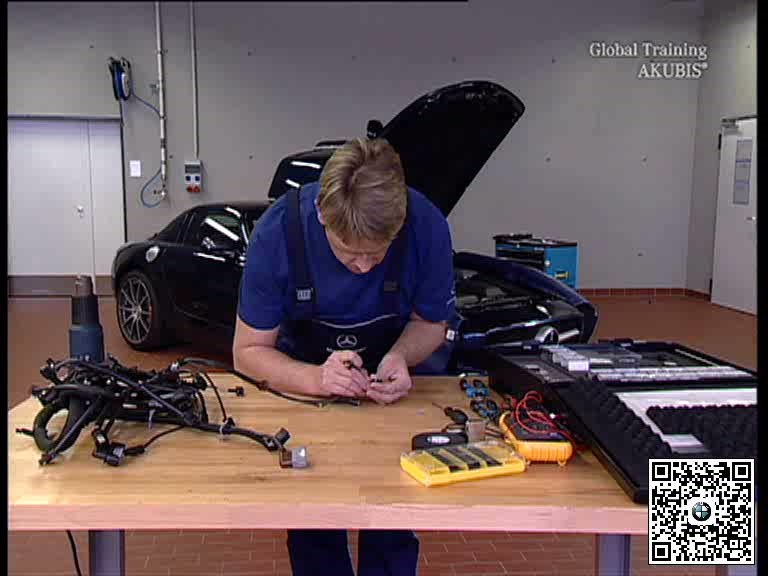

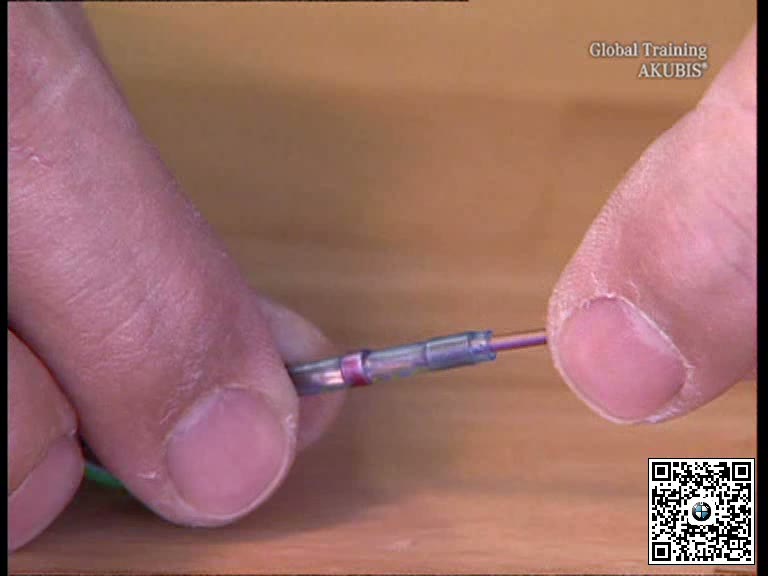

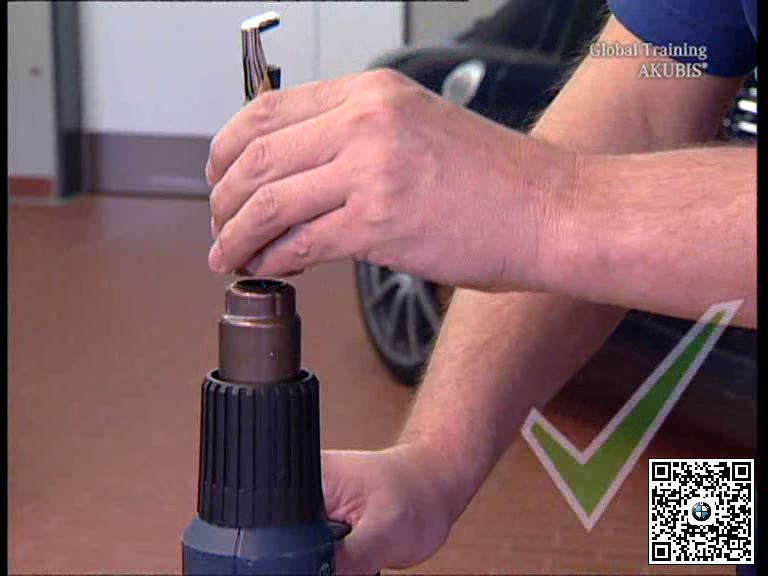

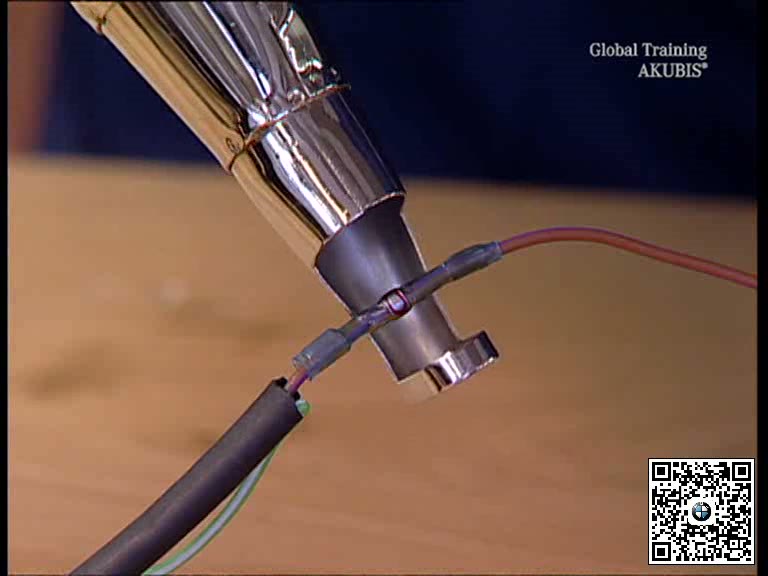

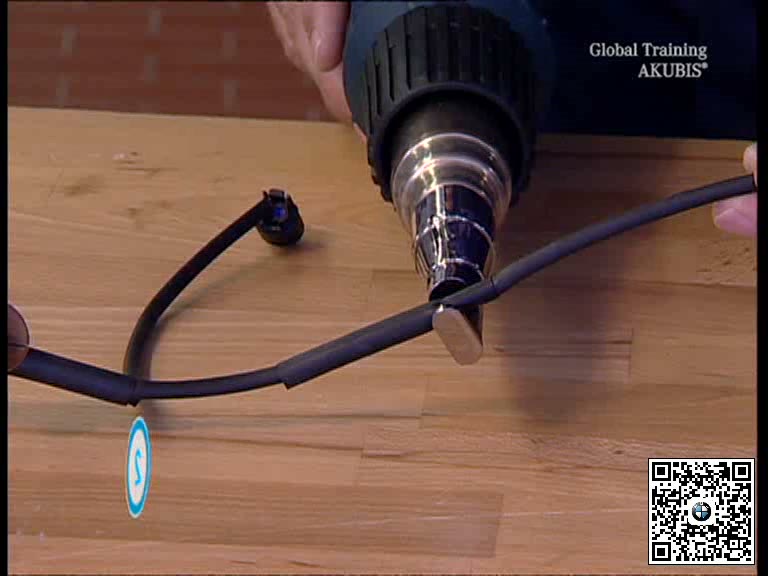

把导线完全插入套管，使用规定压接钳和模具完成压接，进行轻拉检查。按材料要求均匀加热热缩密封，不得烧伤绝缘层。

四、恢复线束保护并测试回路

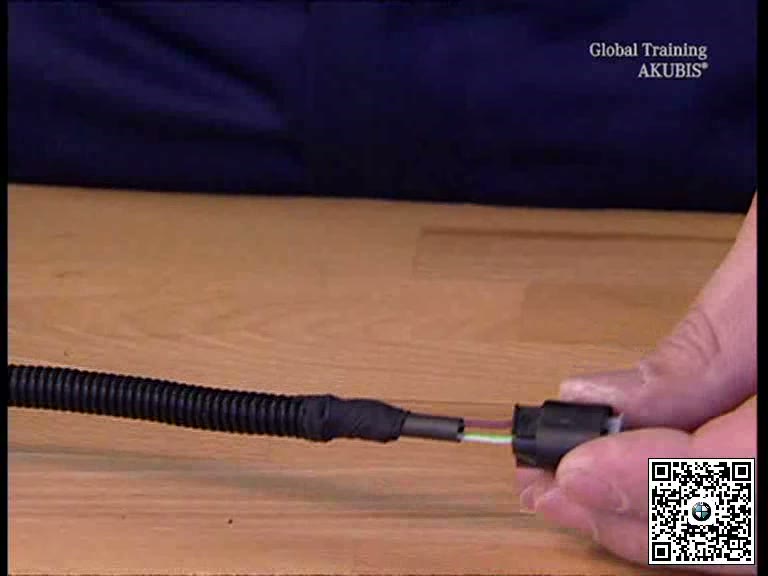

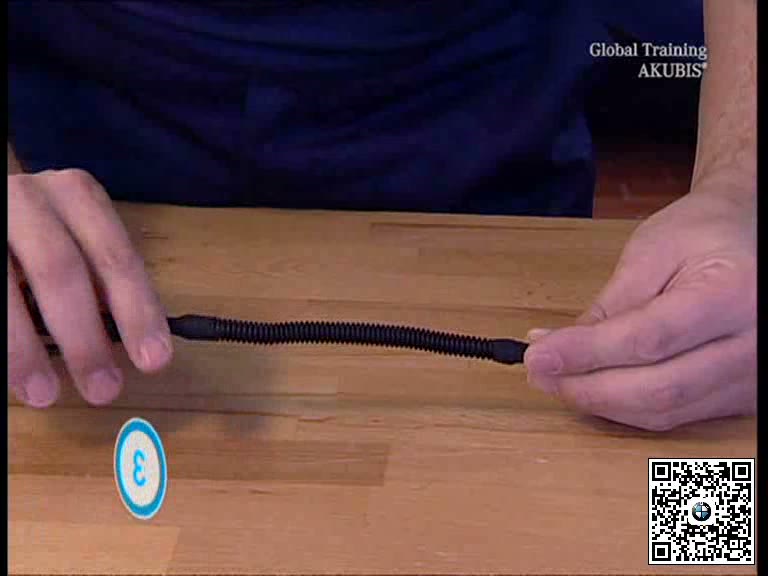

把修复点错开布置，恢复织带、波纹管、固定夹和防磨保护。接通系统后检查导通、电压降、绝缘和相关控制单元故障码。

五、完工检查要点

• 维修方式适用于该回路和导线类型。
• 导线规格、压接套管和模具相互匹配。
• 压接通过轻拉检查且热缩密封完整。
• 线束保护恢复并通过导通和电压降检查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
