2021+ 特斯拉 Model S 前备箱检修板更换：三卡子、三锁片与背面接口

2021+ 特斯拉 Model S 前备箱储物单元检修板上装有牵引钩，板件背面还连着一个电气连接器。拆卸时应先取下牵引钩，松开板件固定后停住并托住盖板，断开接口再移出；复装则先接接口，后恢复三卡子和三锁片。

维修位置与固定方式

适用于2021+ Model S原厂“前备箱储物单元检修板”条目及图示结构。它位于前备箱储物单元内，是可单独取出的板件。原厂校正代码15241002，当前所列工时0.06小时；具体固定形式须与实车核对。

先取牵引钩，再松开板件

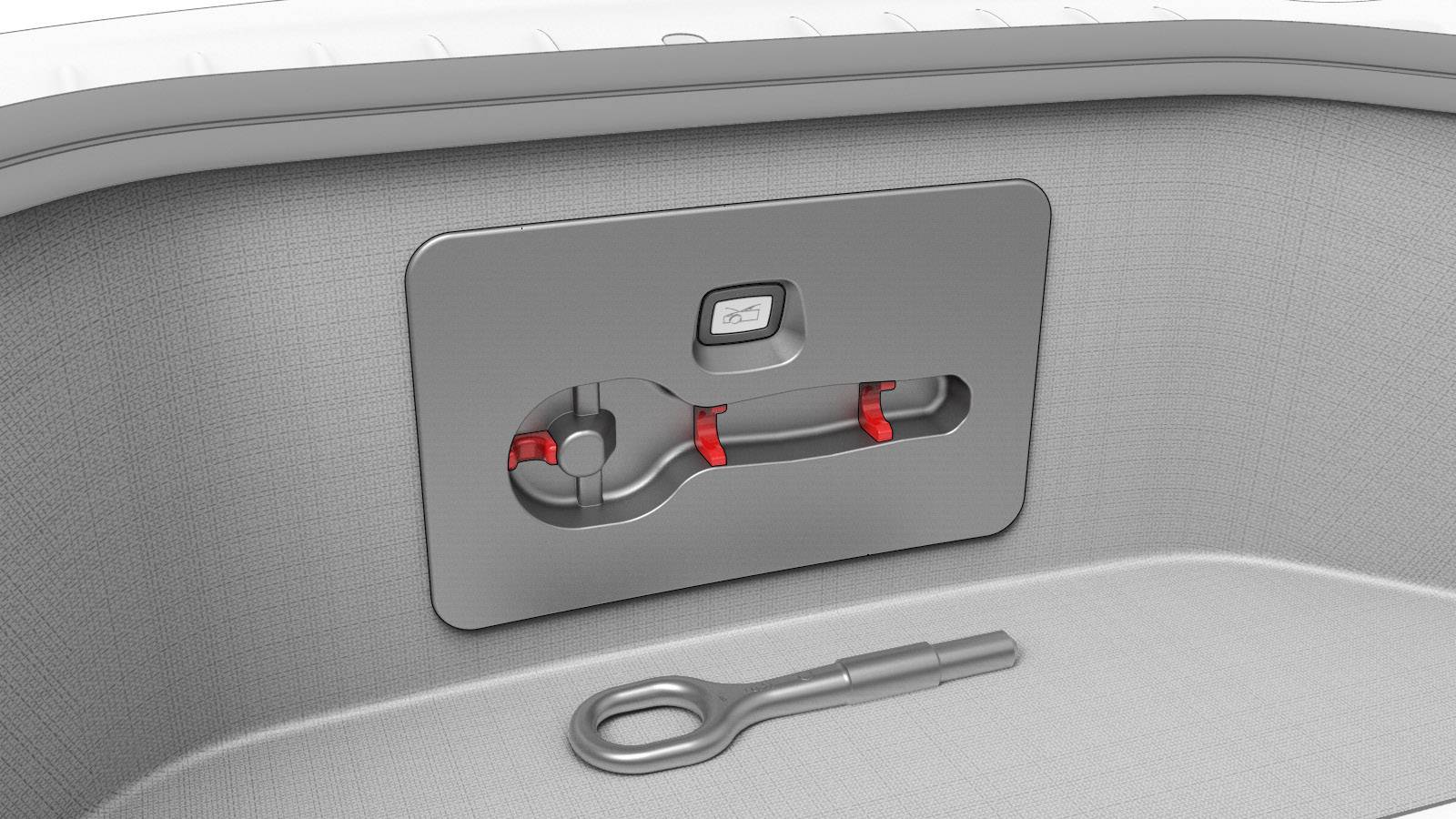

打开左前车门，再打开前备箱盖。从检修板上取下牵引钩并妥善放置，避免它在板件松动时掉落。下图是牵引钩与检修板的相对位置，不能把牵引钩当作拉出板件的提手。

松开将检修板固定到储物单元的三卡子与三锁片。此时不要直接把板件拿离车辆。原厂明确指出，背面仍有电气连接器相连；应支承检修板，使线束保持松弛，获得接口访问空间。

断开背面接口后取出

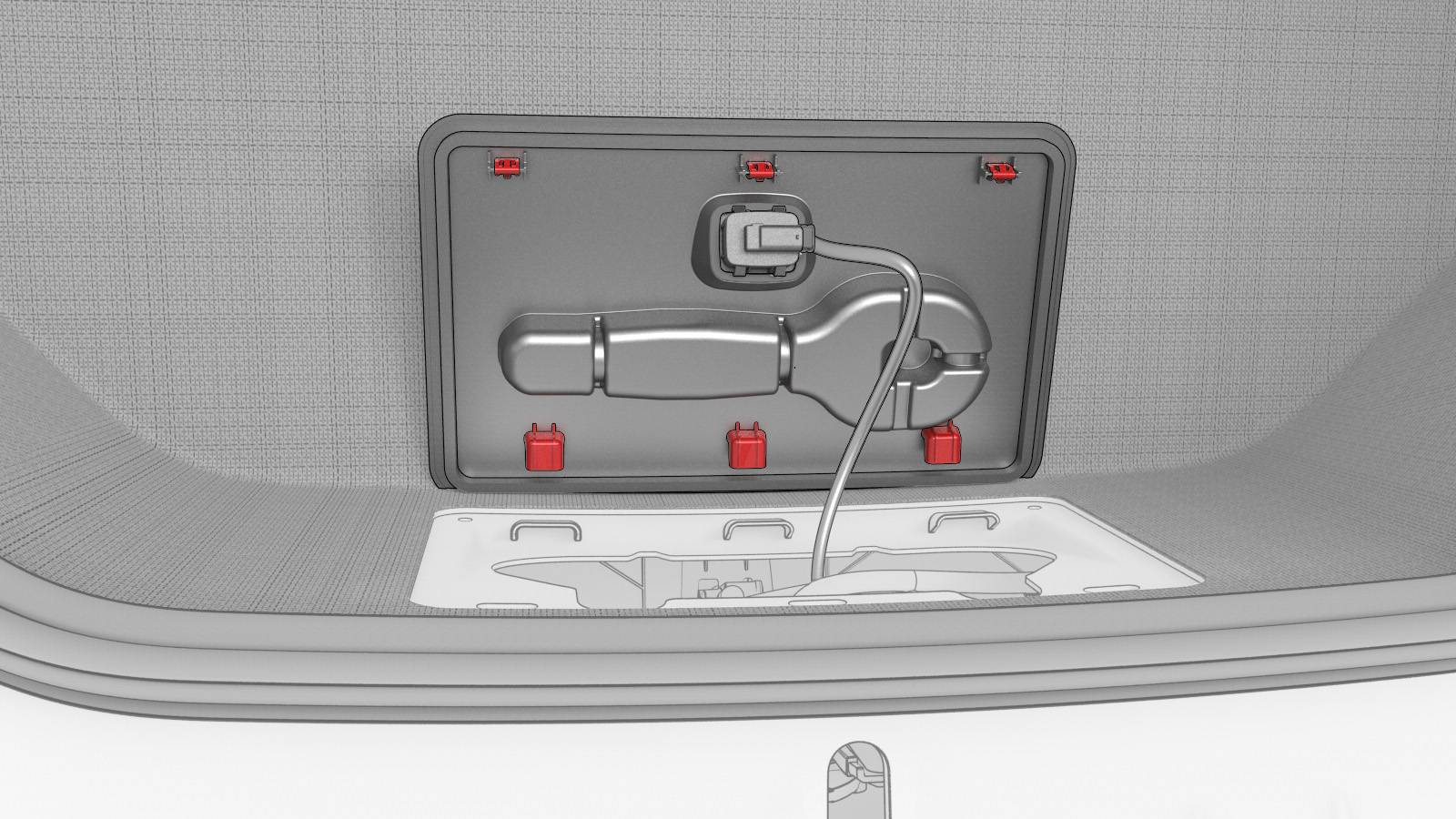

辨认背面电气连接器，解除连接后再把检修板从车内取出。取板时观察线束是否已完全分离，不能通过拉线束把接口扯开。下图红色标识用于辨认接口位置，固定点与电气连接要分别处理。

装回先接电气接口，再固定板件

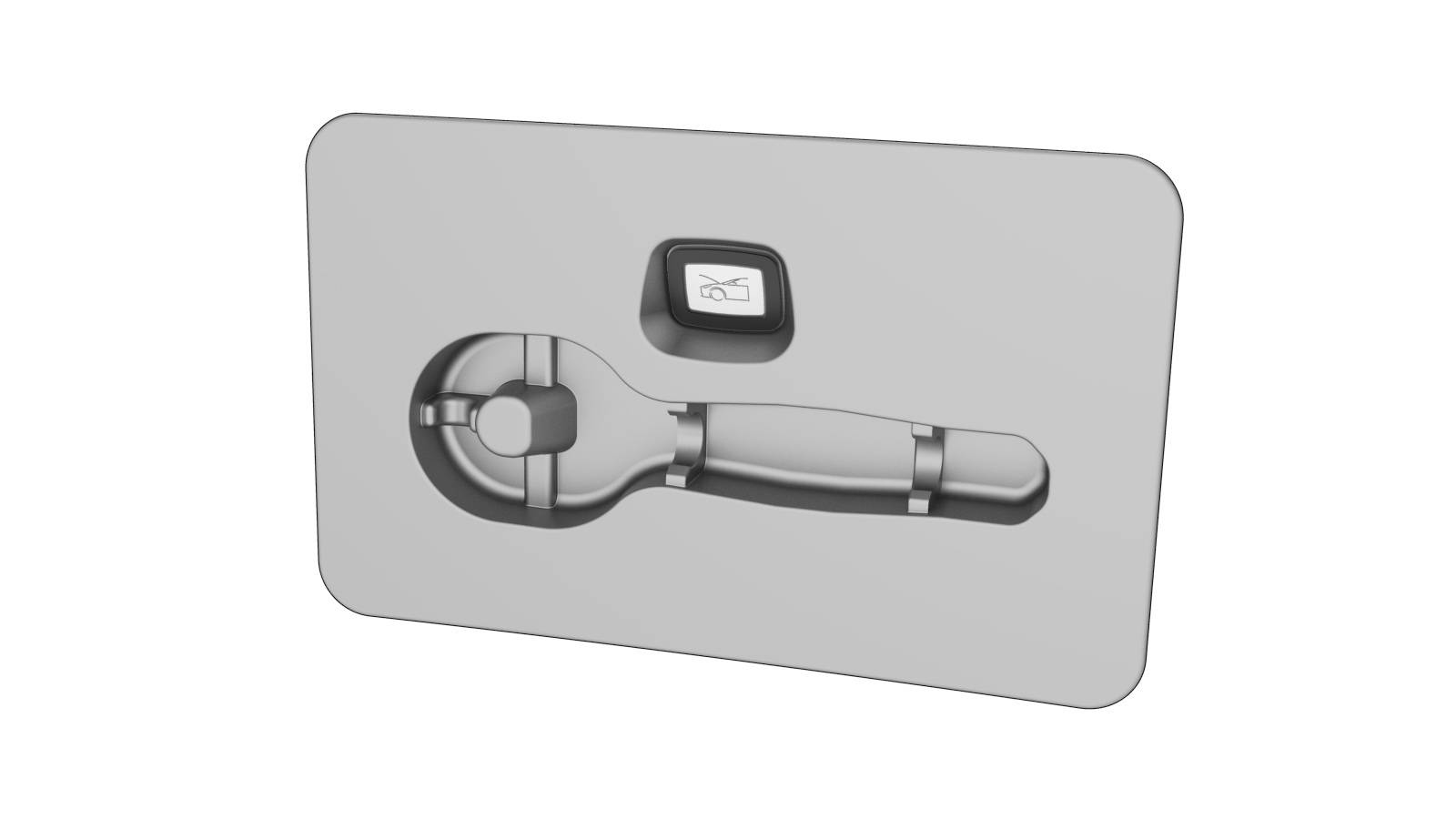

将检修板放回储物单元的安装位置，先接回背面电气连接器。确认线束走向正常、没有夹在板件边缘，再恢复三个卡子和三个锁片，让板件完整就位。随后将牵引钩装回检修板。

核对板件固定和牵引钩收纳后，按原厂顺序关闭前备箱盖，再关闭左前车门。若盖板无法自然就位，应退回检查导入位置、卡子锁片及线束，不能用关闭前备箱盖的力把它压回。

完工检查建议

• 沿检修板周边检查，三处卡子与三处锁片均已接合，板件没有局部翘起、松动或夹线。
• 背面连接器恢复牢靠，牵引钩固定在原收纳位置，取出的工具和杂物已清走。
• 检查前备箱正常开启和关闭；若板件松动或相关电气功能异常，回查固定点与背面接口。

原厂资料及关联程序

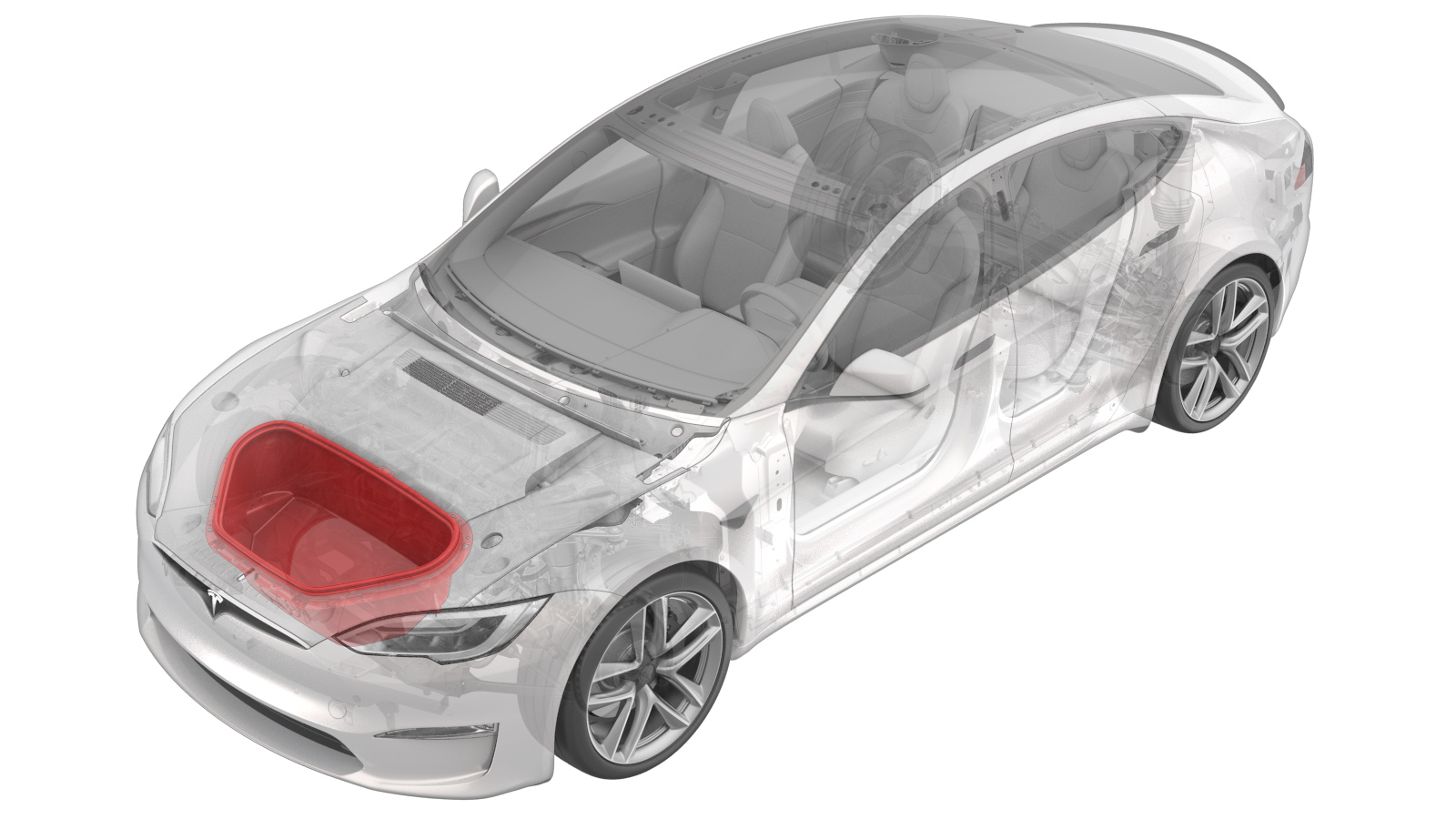

车型与位置：2021+ Model S，前备箱储物单元内的独立检修板。实际核对日期：2026年10月29日。

• 中文原厂程序：前备箱储物单元检修板（拆卸和更换）。
• 英文原厂程序：Underhood Storage Unit Access Panel (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-52719C63-4D31-4850-9737-620AD6AC5A7D。

这项拆装未直接引用其他独立拆装资料，固定及恢复要求列在上述页面。

位置参考：前备箱储物单元（拆卸和安装）（英文资料）用于辨认整个储物单元区域；更换检修板不需要取出整个储物单元。

图片来自Tesla原厂维修手册。本文涉及牵引钩的取放与收纳；实际牵引车辆时，应另行查阅该车用户手册中的运输和牵引要求。
