2024+ 特斯拉 Model 3 制动液检查识读：放气阀位置与比色判断边界

本页用于制动液检查的结构识读培训，解释检查对象与判断边界，不提供拆轮盖、松阀取样或紧固操作。

一、先认清阀门所在的部件

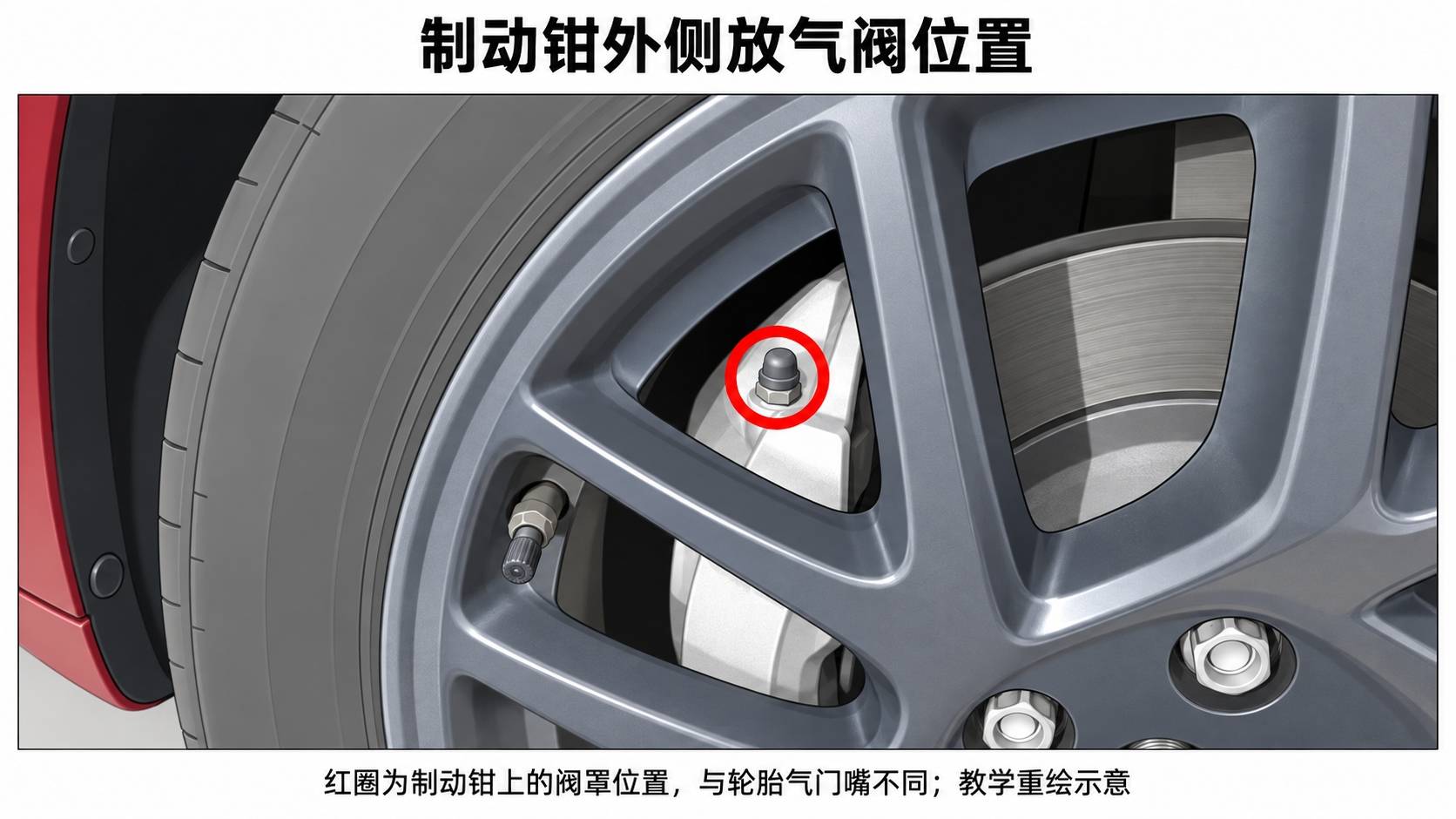

原厂局部照片同时能看到轮辋内的制动钳和轮胎气门嘴。红圈标识制动钳外侧放气阀罩所在位置；它不属于轮胎充气系统。图片不是车轮拆装指导，也不表示阀门可以直接打开。

二、试条比色不能由文章配图代替

所引原厂检查方法涉及专用试条、规定观察时点和配套容器色表。屏幕显示、图片压缩和重绘都会改变颜色，因此本页不生成判废色卡，不用照片中的颜色推算含量或保养周期。一次制动液比色也不等于整套制动系统性能验收。

三、前后轮名称差异不能靠猜测修正

原厂修订说明与制动钳取样对象涉及右前位置，但轮毂盖的拆装段写右后。本文不自行改其中一个方位，也不把取样步骤抽出来形成新操作。旧取样扳手图、计时和判定数值、阀门紧固流程不在本文中作为操作依据。

制动系统的检查和开口作业须由合格人员按明确有效程序实施。本文不提供液体规格替代选择、排放或补液方法；制动液接触漆面会造成损害，不能把吸收垫理解为足以防止一切污染或泄漏。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《制动液检查 (Test/Adjust)》及英文版《Brake Fluid Check (Test/Adjust)》；主 GUID：GUID-5CA38199-727C-4FC2-B688-12CBDFB72DE8。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：原厂检查段的制动钳取样位置与轮毂盖拆装位置出现前后轮名称差异；本文仅说明放气阀和比色对象，不指定开阀或采样步骤。图片不能替代试条实际读数。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
