奔驰OM651发动机齿轮传动检查与调整：正时位置、专用工具和齿隙复查

OM651发动机后端齿轮与链传动承担曲轴、凸轮轴及相关机构之间的动力传递。齿轮相位、啮合状态或紧固不正确，可能造成机械噪声、正时偏差和严重发动机损伤。

该作业必须在明确的曲轴位置下使用专用工具进行。标记、工具安装方向和紧固程序均以对应发动机号的维修文件为准。

一、建立发动机正时基准

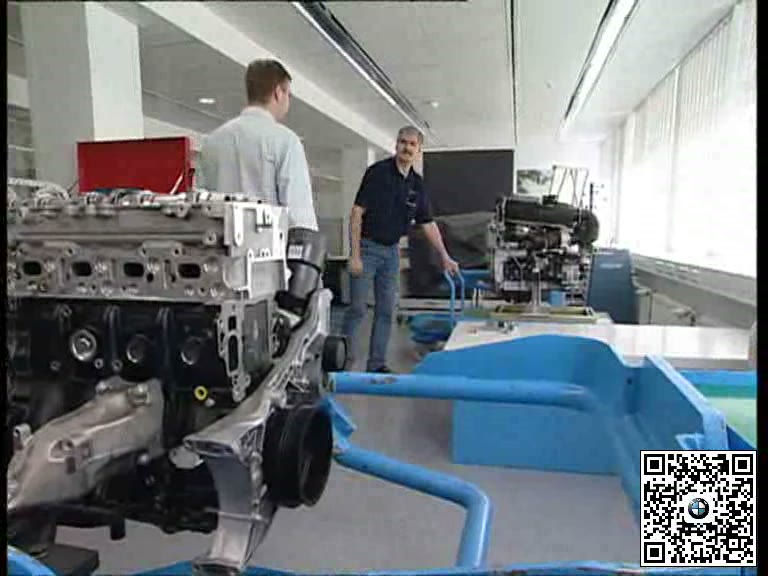

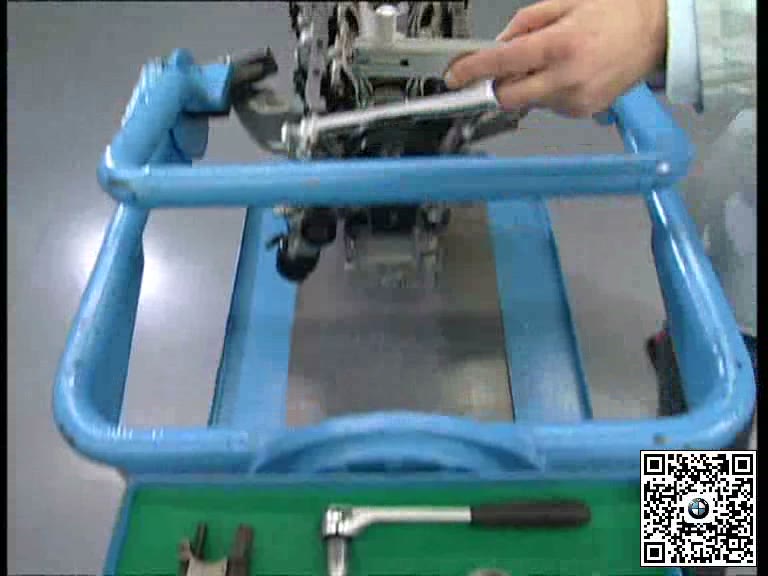

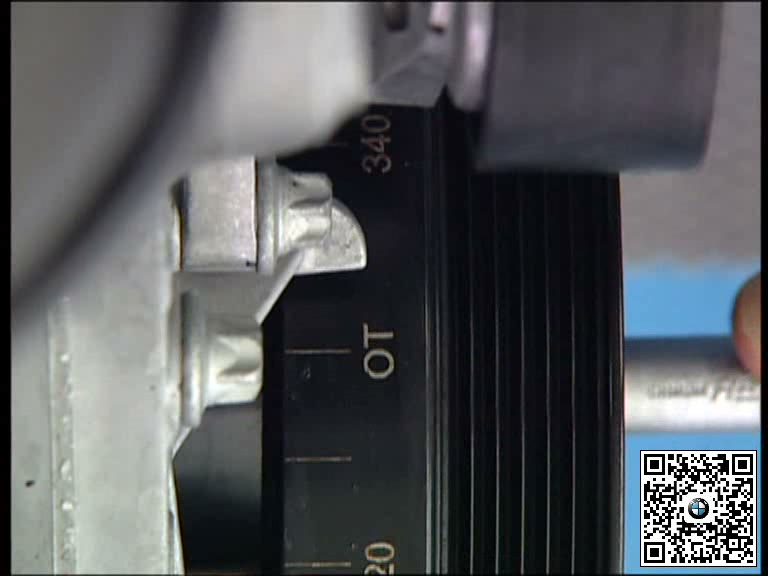

固定发动机并转至规定曲轴位置，确认曲轴标记、凸轮轴位置和链条状态。转动发动机时使用规定受力点，避免反向冲击正时机构。

二、安装专用固定与调节工具

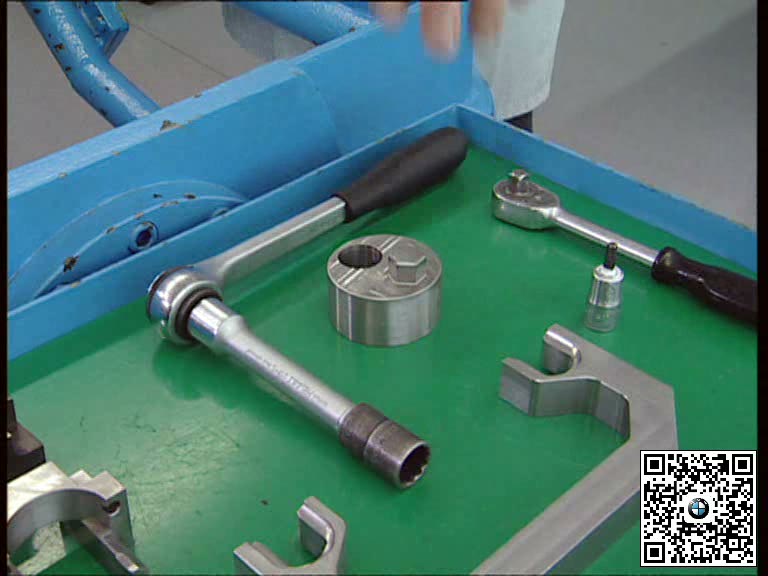

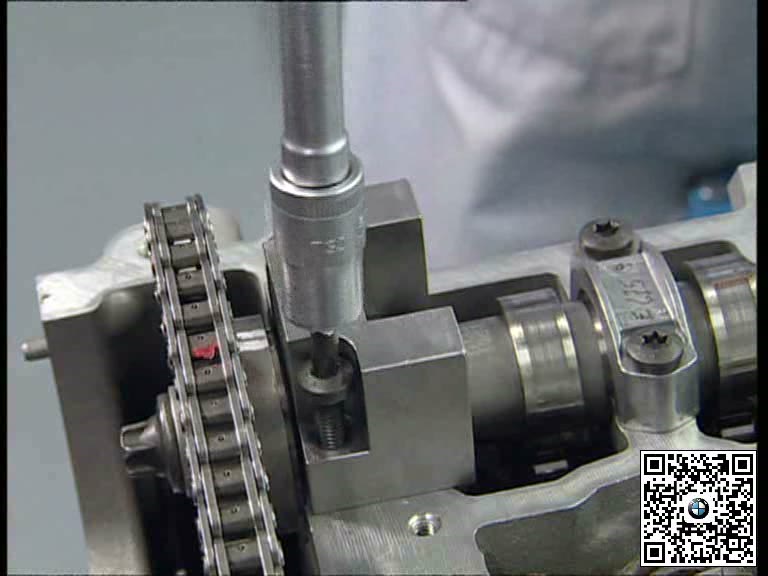

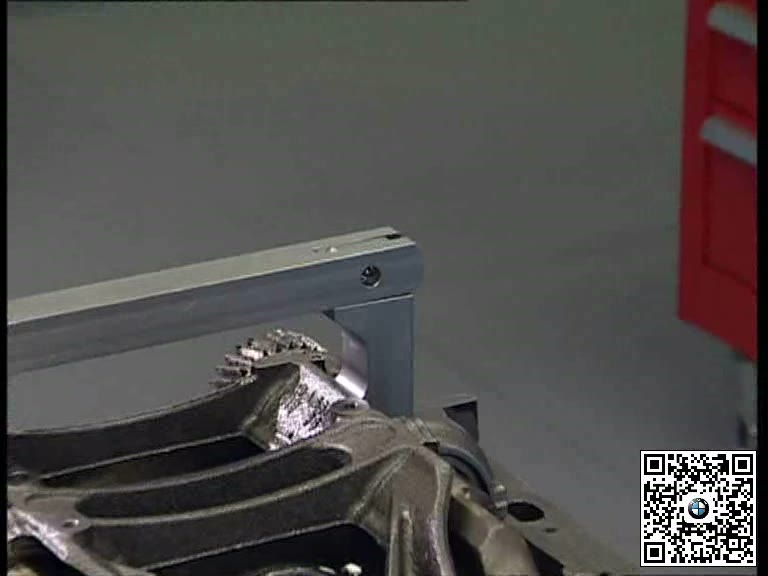

根据画面准备曲轴、齿轮和凸轮轴相关专用工具。工具必须完全落座，不能用紧固螺栓把错位工具强行拉入。

三、检查齿轮啮合与相位关系

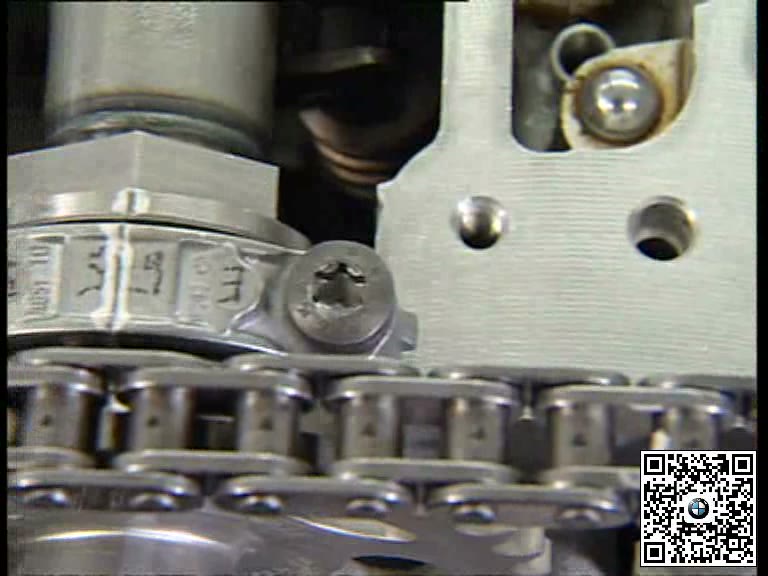

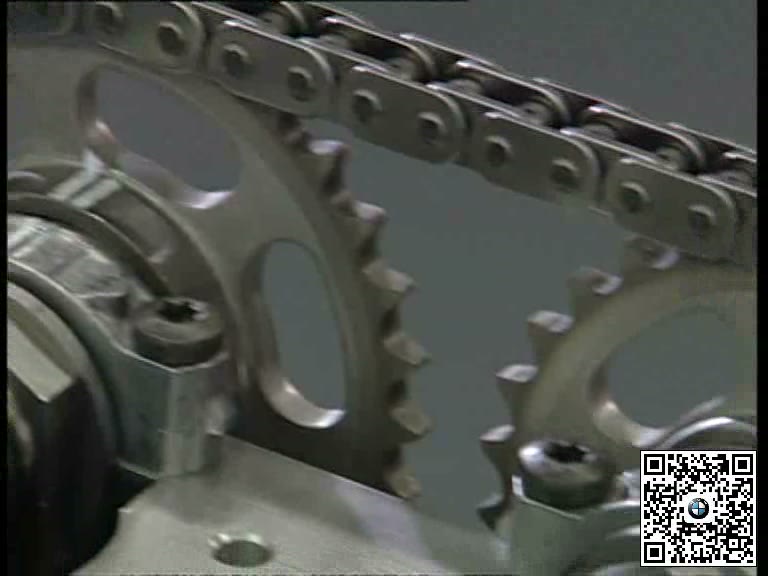

按维修步骤检查齿轮与链条标记、啮合间隙以及相关轴的位置。若需要调节，先释放规定连接，再在工具保持基准的情况下完成定位。

四、执行紧固并重新验证

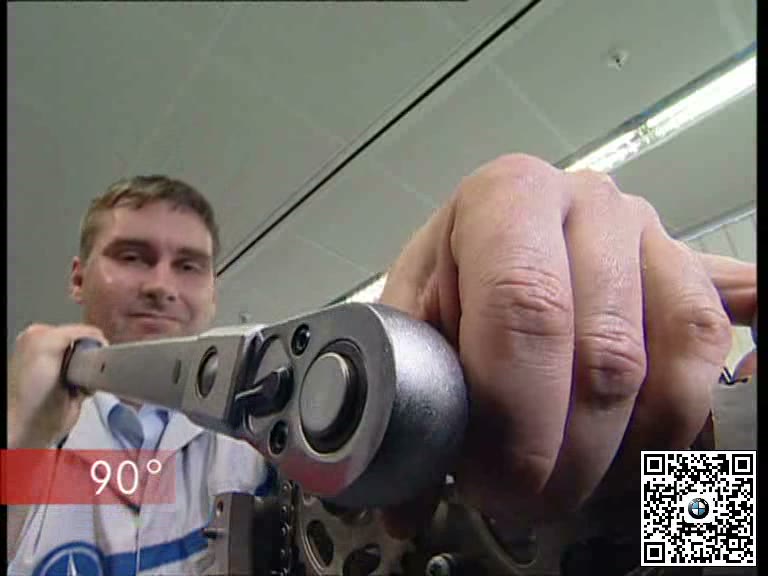

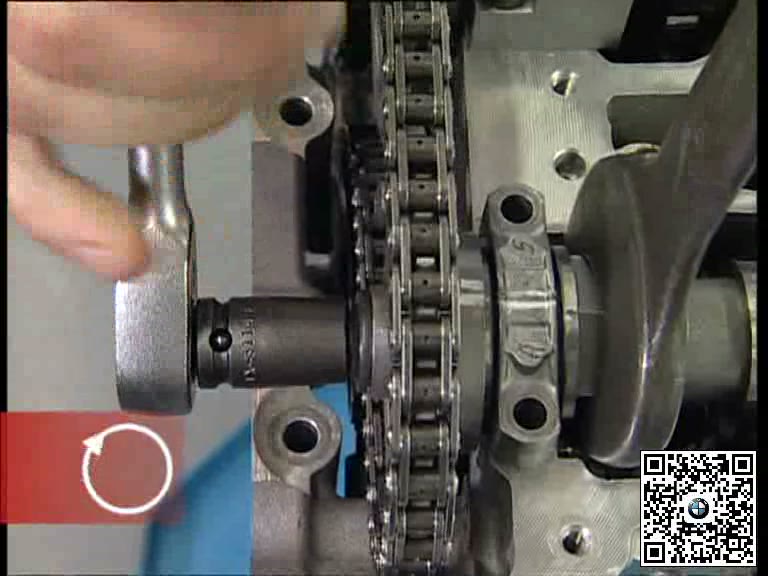

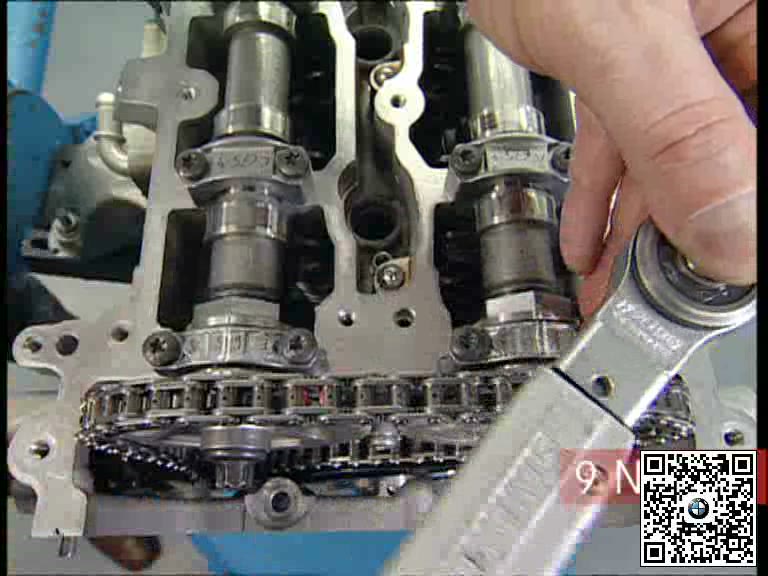

使用规定的新紧固件和扭矩转角程序完成装配。移除工具后手动转动发动机规定圈数，再回到基准位置复核工具能否无阻安装。

五、完工检查要点

• 曲轴和凸轮轴处于规定基准位置。
• 专用工具型号、方向和落座状态正确。
• 齿轮、链条标记及啮合状态已经复核。
• 手动转动发动机后重新检查正时位置无偏差。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
