奔驰调车期间转向时发出吱吱声 / 嘟嘟声：GI32.25-P-043646

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

在发动机暖机时转向（调车期间）时前轴 / 转向机区域发出吱吱声 / 嘟嘟声 - 见附录中的噪音文件

况下快速转向时可以明显地察觉到悬架滑柱拱形支撑罩上的振动。

附件

文件 描述

Kopflager-Quietschen.mp3 投诉：快速转向时发出吱吱声

Tips-Movie.mp3 投诉：快速转向时发出吱吱声

Tips-movie_2.mp3 投诉：转向时发出嘟嘟声

二、原通告列出的可能原因

顶盖轴承的轴承环刮蹭顶盖轴承的壳体顶 - 见附录中的图 4 和 5（刮痕）

提示：

噪音听起来类似电动助力转向系统的齿条轴承润滑不足而发出的声音，该噪音也会出现在暖机时。

上该噪音的频率更高，原因也不在于齿条齿轮式转向系。

附件

文件 描述

Schleifspuren Kopflager 01.jpg 图 4 中显示的顶盖轴承刮痕

Schleifspuren Kopflager 02.jpg 图 5 中显示的顶盖轴承刮痕

三、检查与补救步骤

提示：

车轮转向时从转向机区域发出吱吱声 / 吱嘎声”（GI46.35-P-036750）。

只有顶盖轴承上的刮痕类似于附录图 4 和图 5 中所示，使用聚四氟乙烯环才能解决问题。

1. 分解悬架滑柱

2. 拆卸顶盖轴承的弹簧座（橡胶垫片 + 金属环）- 见附录图 1

在壳体顶上 - 见附录图 2

5. 用润滑剂 A 001 989 84 51 薄薄涂抹限位缓冲器区域的缓冲器活塞杆

车型 169.### #J 至 119000

检查前轴上的限位缓冲器上侧是否有凸起 - 见附录图 3。如果没有凸起，则更换限位缓冲器

悬架滑柱

附件

文件 描述

Anschlagpuffer neu BR169.jpg 图 3 中的限位缓冲器维修方法

Reparatur Kopflager Bild 01.jpg 图 1 中的顶盖轴承维修方法

Reparatur Kopflager Bild 02.jpg 图 2 中的顶盖轴承维修方法

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 169 323 00 12 环 2

操作号与损坏代码

容 时间 损坏代码 提示

第 1 车轴上的弹簧（两个） 32328 36

WIS参考

悬架滑柱 补救

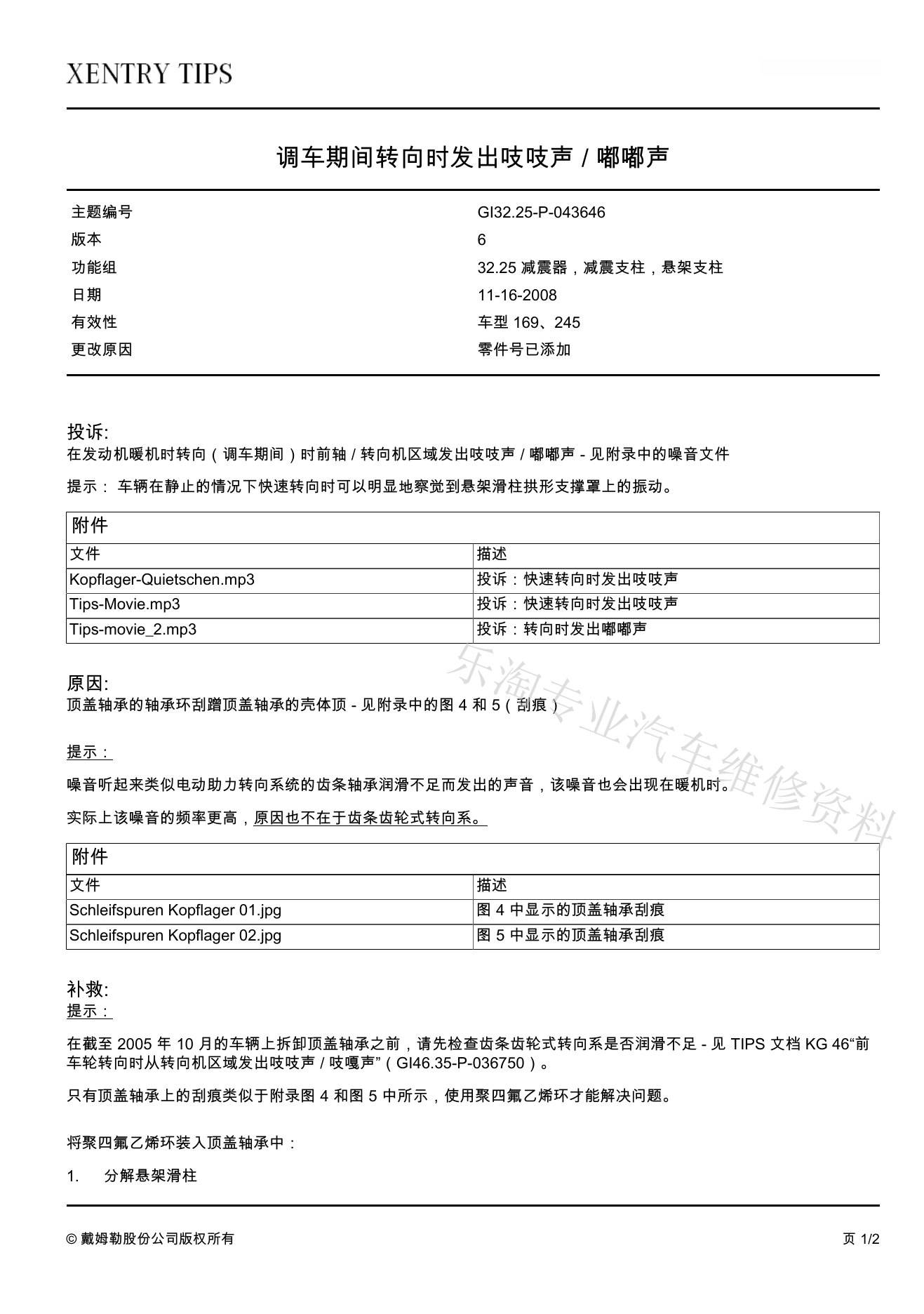

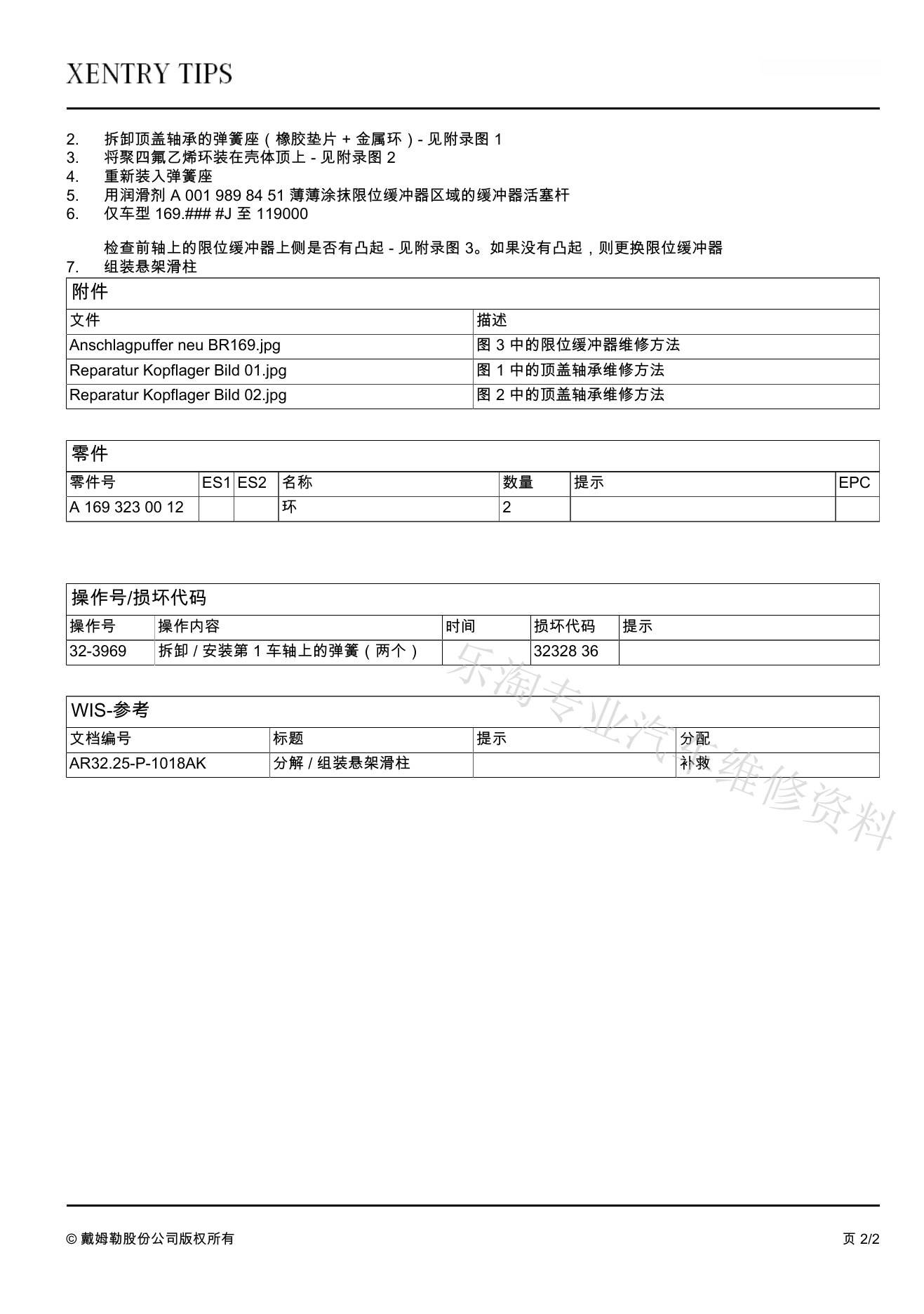

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
