整理上汽1.4T 14E4E 发动机(60针+94针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

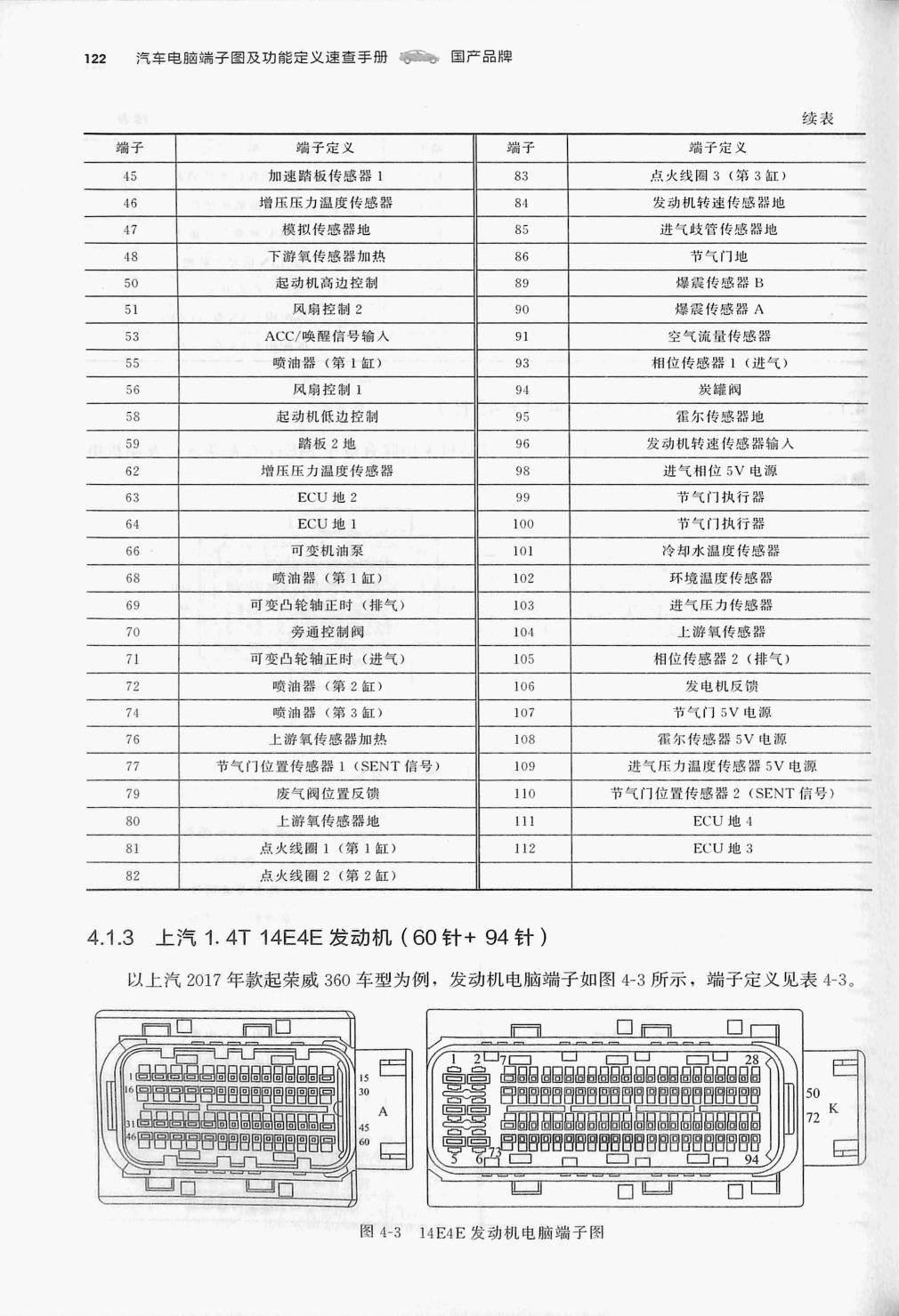

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

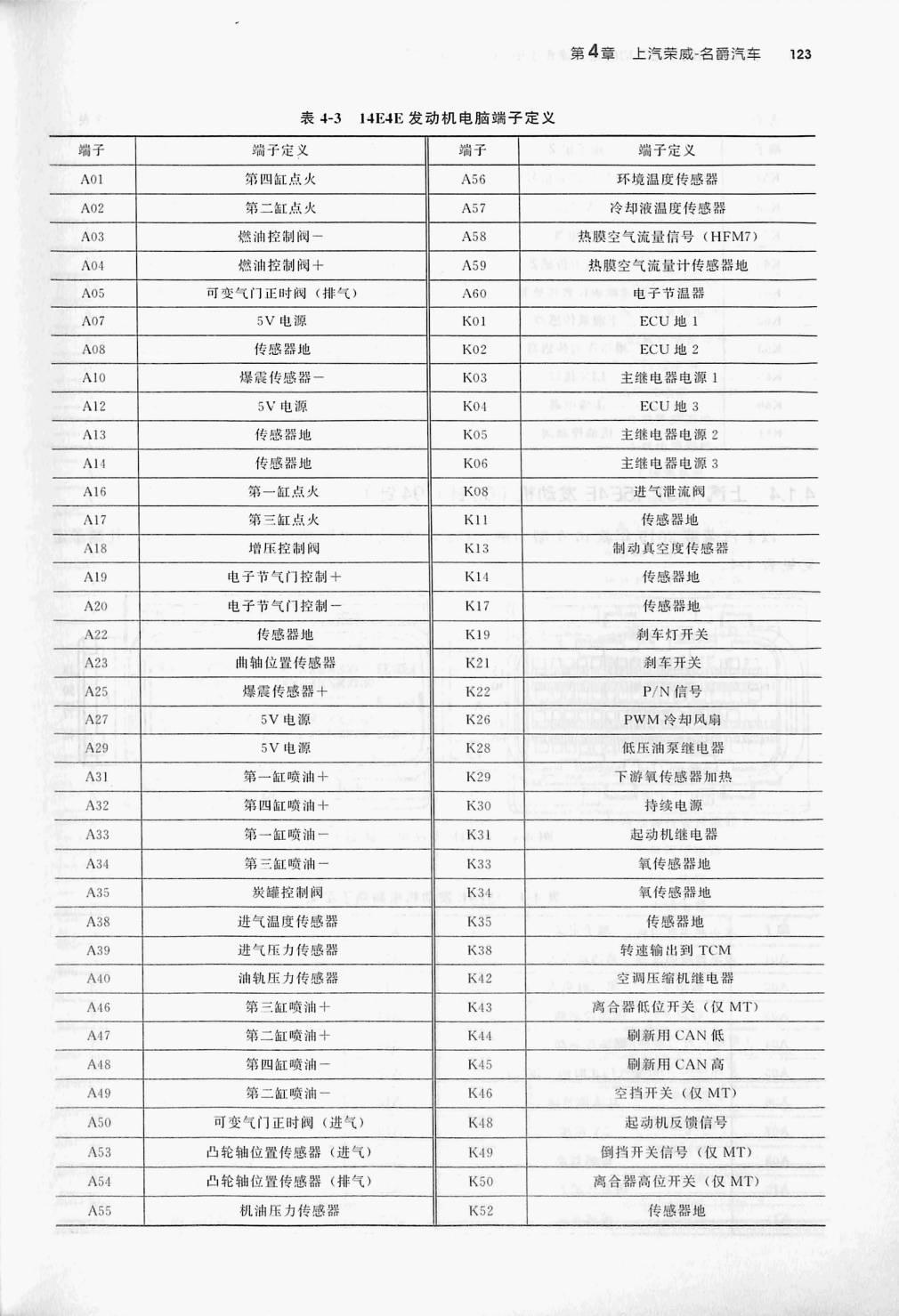

表4-3 14E4E 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| A01 | A56 | 环境温度传感器 | |
| A02 | A57 | 冷却液温度传感器 | |
| A03 | 燃油控制阀一 | A58 | 热膜空气流量信号(HFM7) |
| A04 | 燃油控制阀+ | A59 | 热膜空气流量计传感器地 |
| A05 | 可变气门正时阀(排气) | A60 | 电子节温器 |
| A07 | 5V电源 | KO1 | ECU地1 |
| A08 | 传感器地 | K02 | ECU地2 |
| A10 | 爆震传感器一 | K03 | 主继电器电源1 |
| A12 | 5V电源 | K04 | ECU地3 |
| A13 | 传感器地 | K05 | 主继电器电源 2 |
| A14 | 传感器地 | K06 | 主继电器电源 3 |
| A16 | K08 | 进气泄流阀 | |
| A17 | KI1 | 传感器地 | |
| A18 | 增压控制阀 | K13 | 制动真空度传感器 |
| A19 | 电子节气门控制+ | K14 | 传感器地 |
| A20 | 电子节气门控制一 | K17 | 传感器地 |
| A22 | 传感器地 | K19 | 刹车灯开关 |
| A23 | 曲轴位置传感器 | K21 | 刹车开关 |
| A25 | 爆震传感器+ | K22 | P/N信号 |
| A27 | 5V 电湖 | K26 | PWM冷却风廟 |
| A29 | 5V电源 | K28 | 低压油泵继电器 |
| A31 | K29 | 下游氧传感器加热 | |
| A32 | K30 | 持续电源 | |
| A33 | K31 | 起动机继电器 | |
| A34 | K33 | 氧传感器地 | |
| A35 | 炭罐控制阀 | K34 | 氧传感器地 |
| A38 | 进气温度传感器 | K35 | 传感器地 |
| A39 | 进气压力传感器 | K38 | 转速输出到 TCM |
| A40 | 油轨压力传感器 | K42 | 空调压缩机继电器 |
| A46 | K13 | 离合器低位开关(仅MT) | |
| A17 | K44 | 刷新用CAN低 | |
| A48. | K45 | 刷新用CAN高 | |
| A49 | K46 | 空挡开关(仅MT) | |
| A50 | 可变气门正吋阀(进气) | K48 | 起动机反馈信号 |
| A53 | 凸轮轴位置传感器(进气) | K49 | 倒挡开关信号(仅MIT) |
| A54 | 凸轮轴位置传感器(排气) | K50 | 离合器高位开关(仅MT) |
| A55 | 机油压力传感器 | K52 | 传感器地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
