整理上汽1.3TL16发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

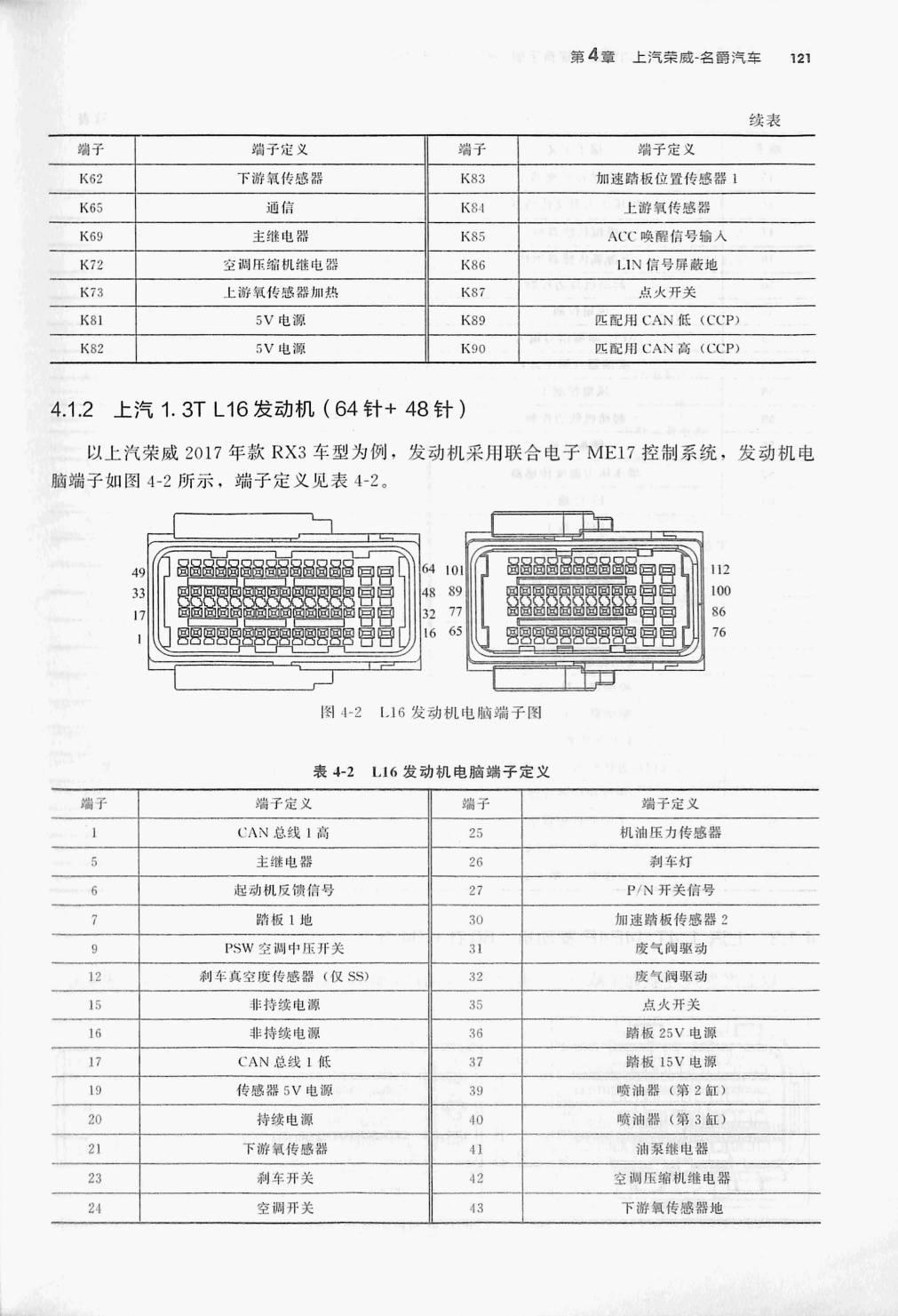

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-2 L.16 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 淄子定义 | 端子 | 淄子定义 |
| 1 | CAN总线1高 | 25 | 机油压力传感器 |
| 5 | 主继电器 | 26 | 刹车灯 |
| 6 | 起动机反馈信号 | 27 | P/N开关信号 |
| 7 | 踏板1地 | 30 | 加速踏板传感器 2 |
| 9 | PSW空调中压开关 | 31 | 废气阀驱动 |
| 12 | 刹车真空度传感器(仅SS) | 32 | 废气阀驱动 |
| 15 | 非特续电源 | 35 | 点火开关 |
| 16 | 非持续电源 | 36 | 踏板 25V电源 |
| 17 | CAN 总线1低 | 37 | 踏板 15V电源 |
| 19 | 传感器 5V 电源 | 39 | 喷油器(第2) |
| 20 | 持续电源 | 40 | 油器(第3缸) |
| 21 | 下游氣传感器 | 41 | 油泵继电器 |
| 23 | 刹车开关 | 42 | 空调压缩机维电器 |
| 24 | 空调开关 | 13 | 下游氧传感器地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
