摘要福特车系端子资料。

福特车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

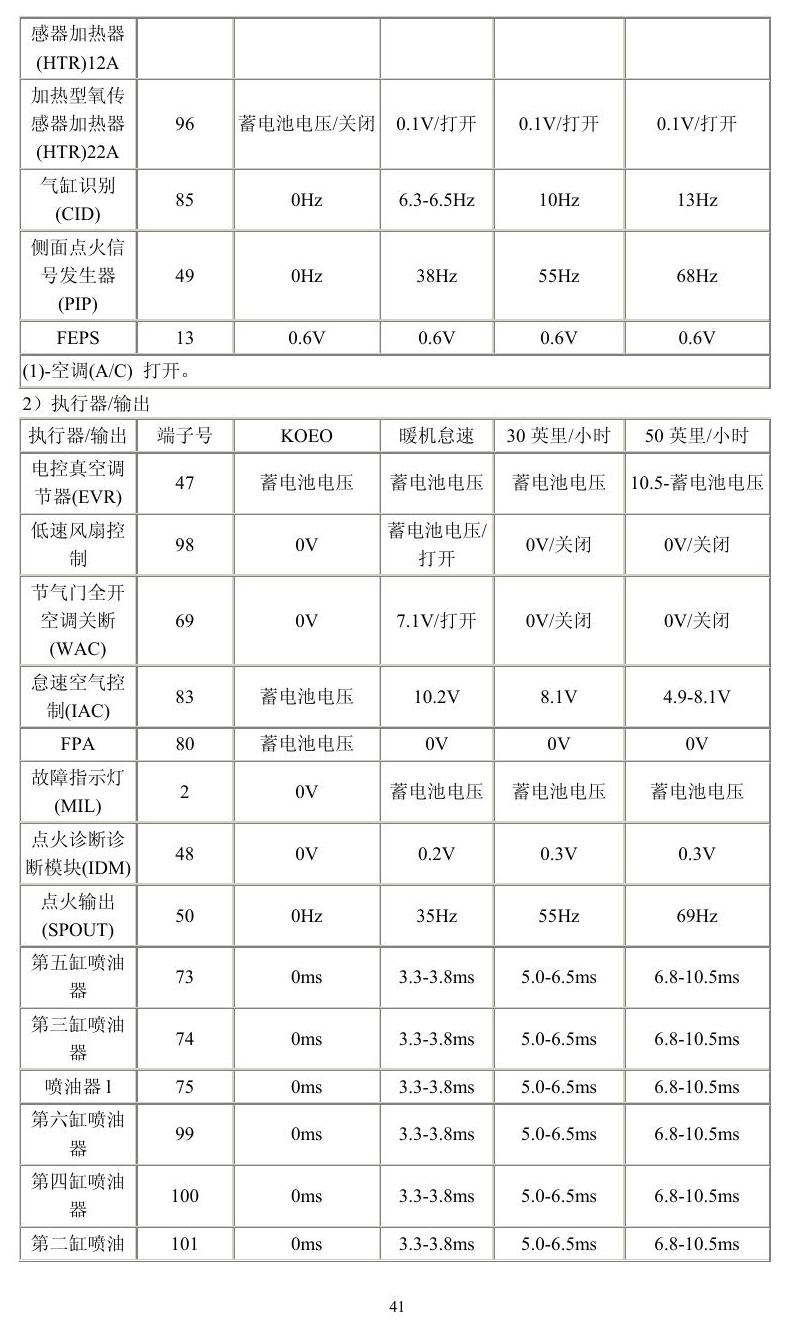

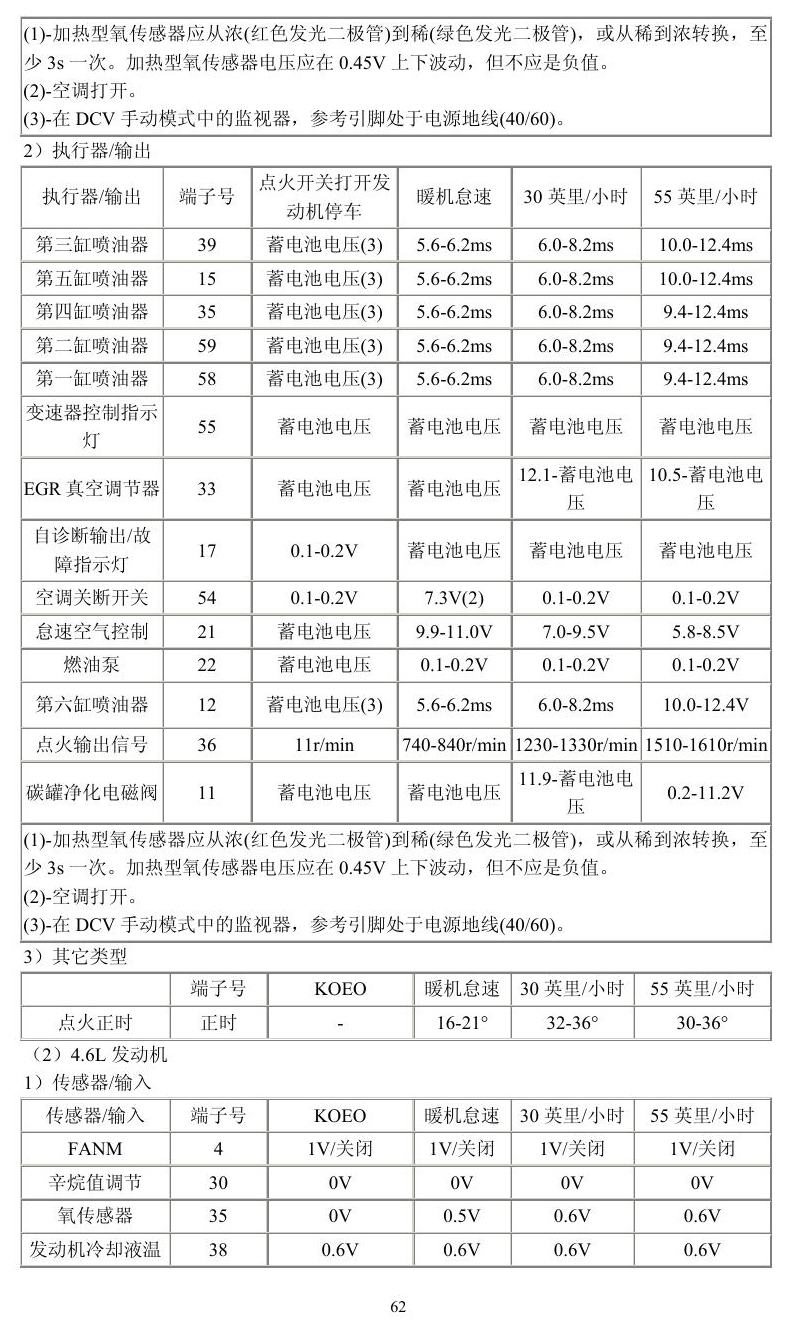

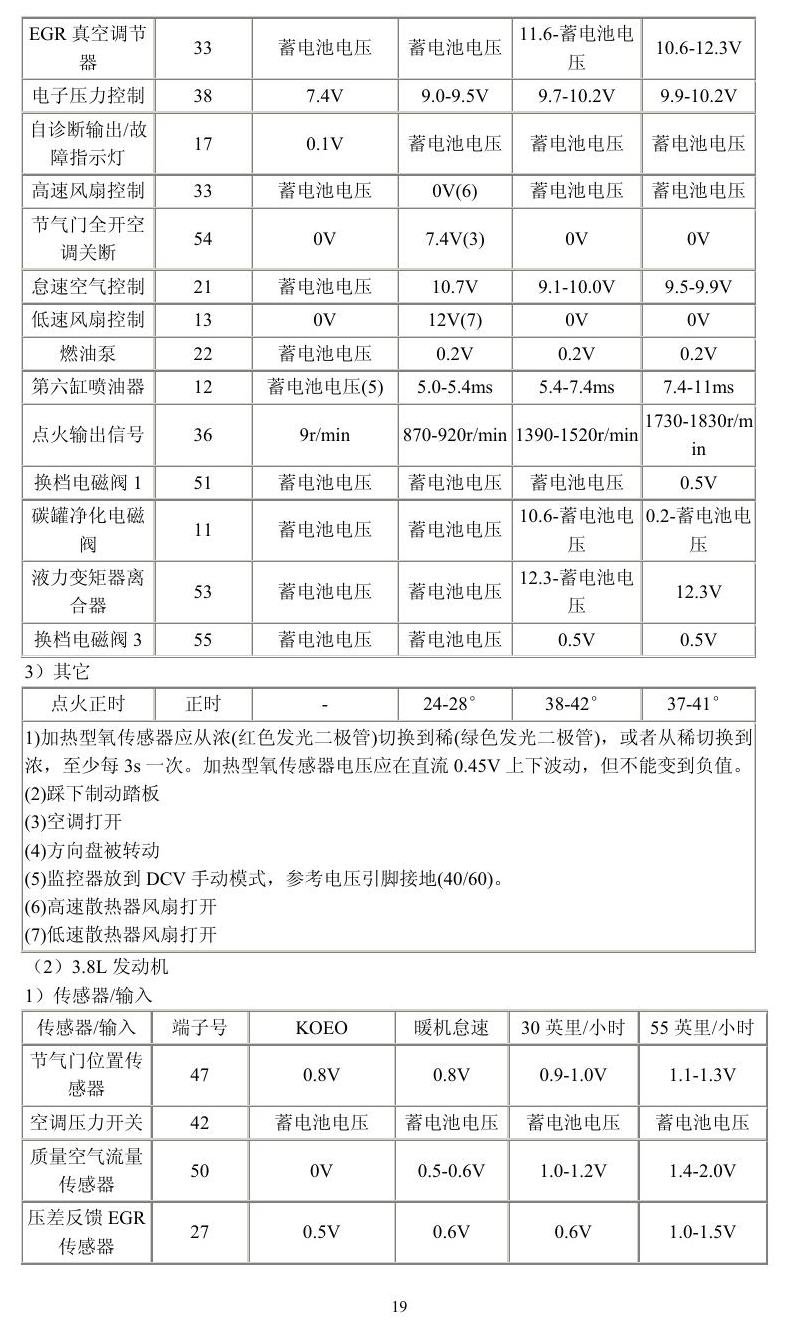

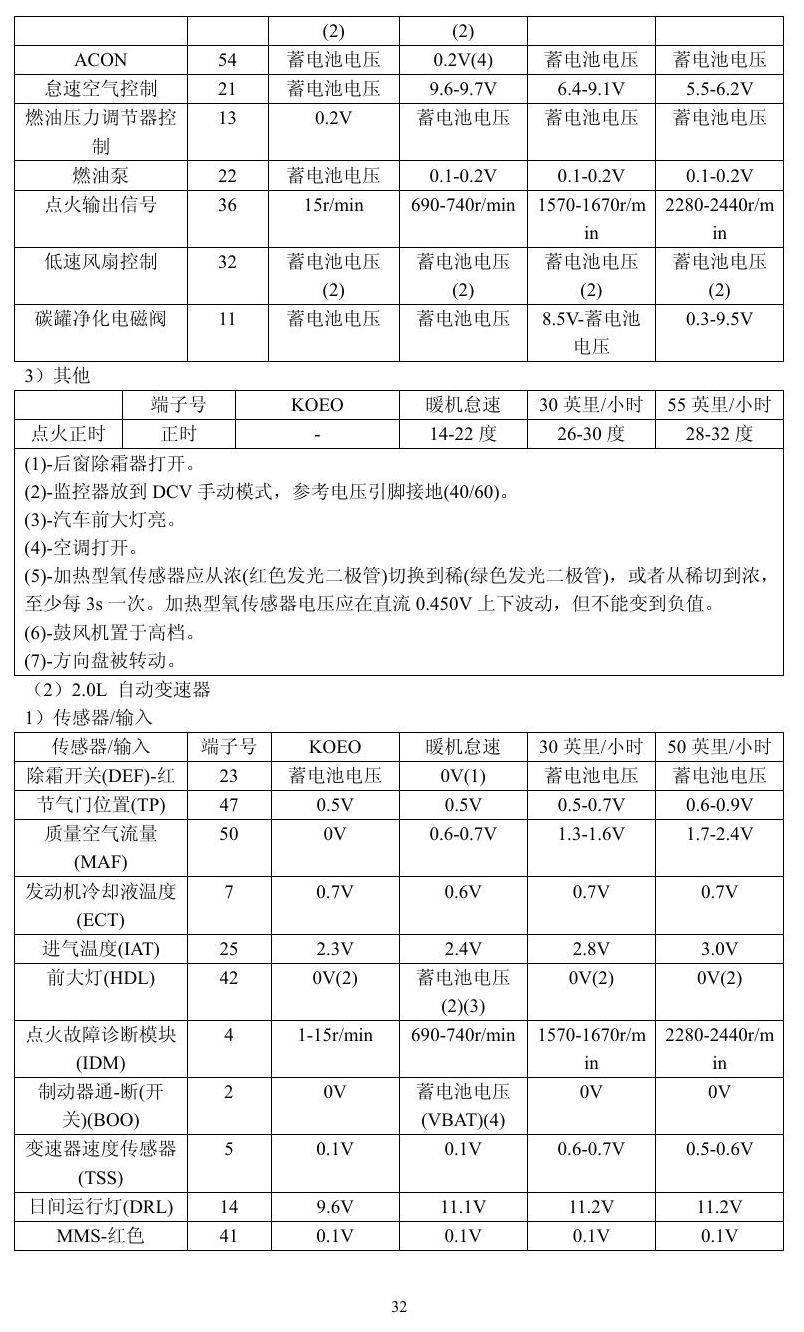

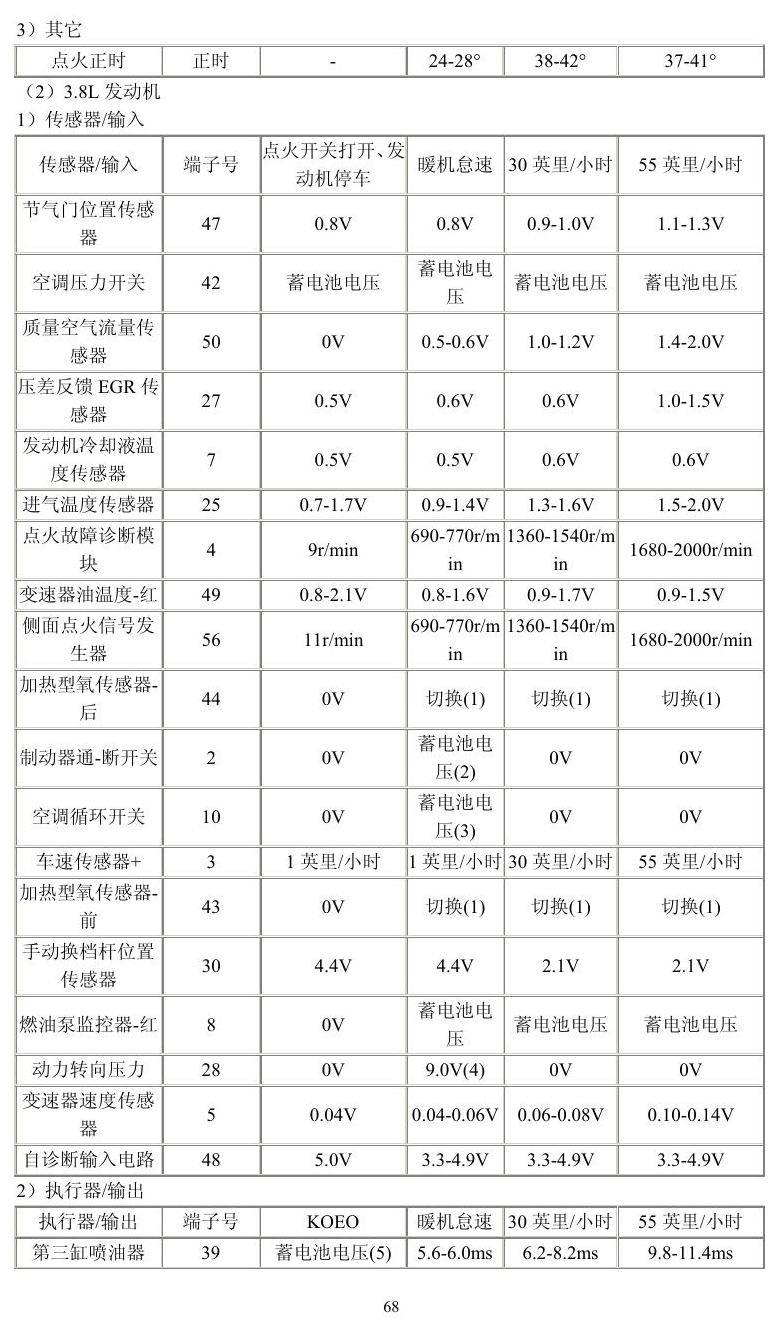

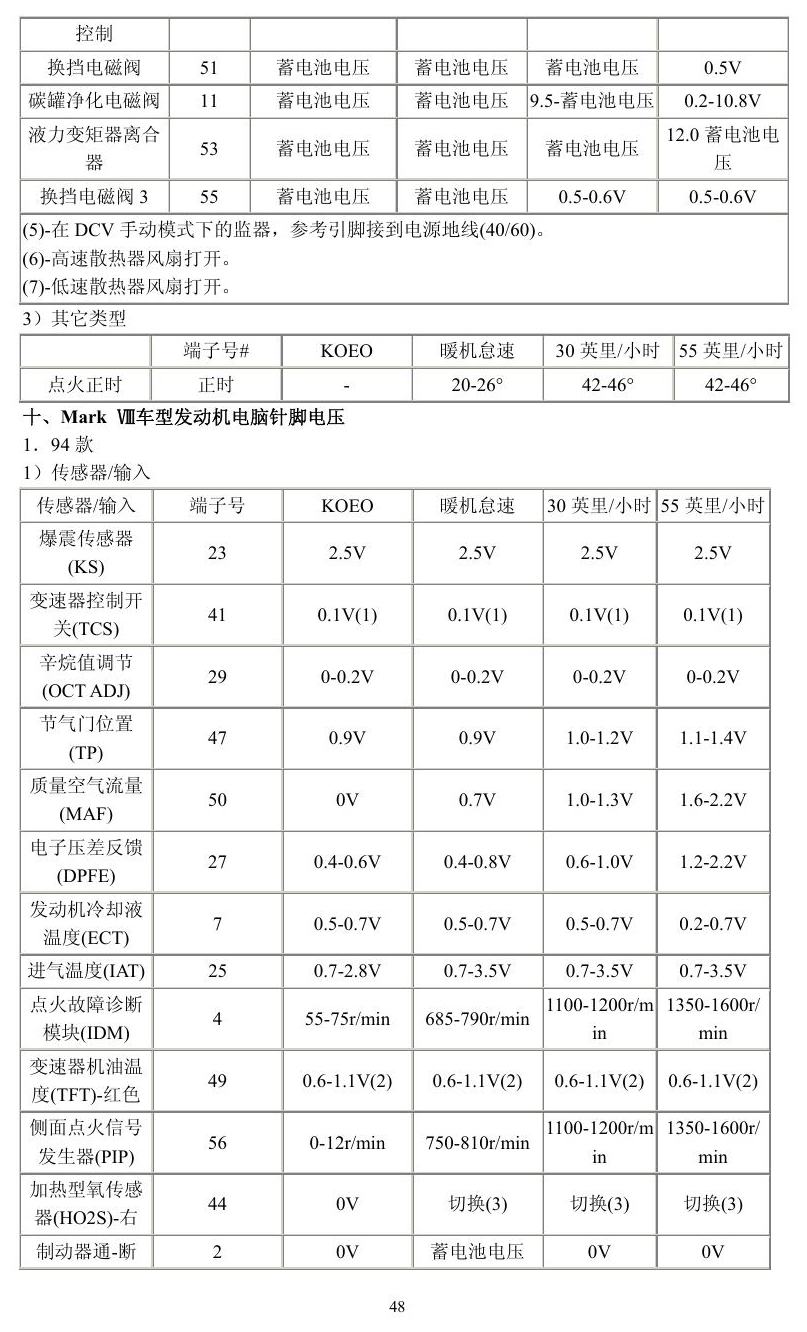

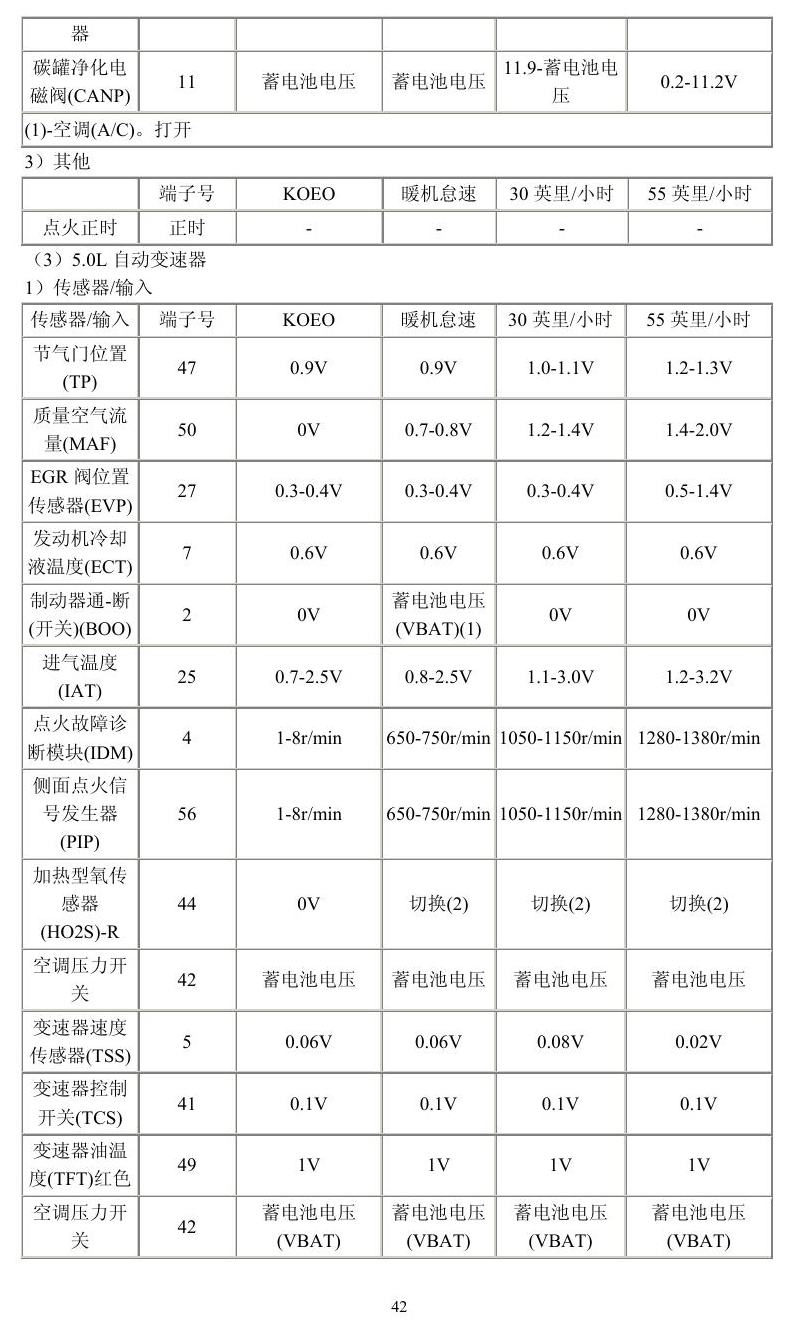

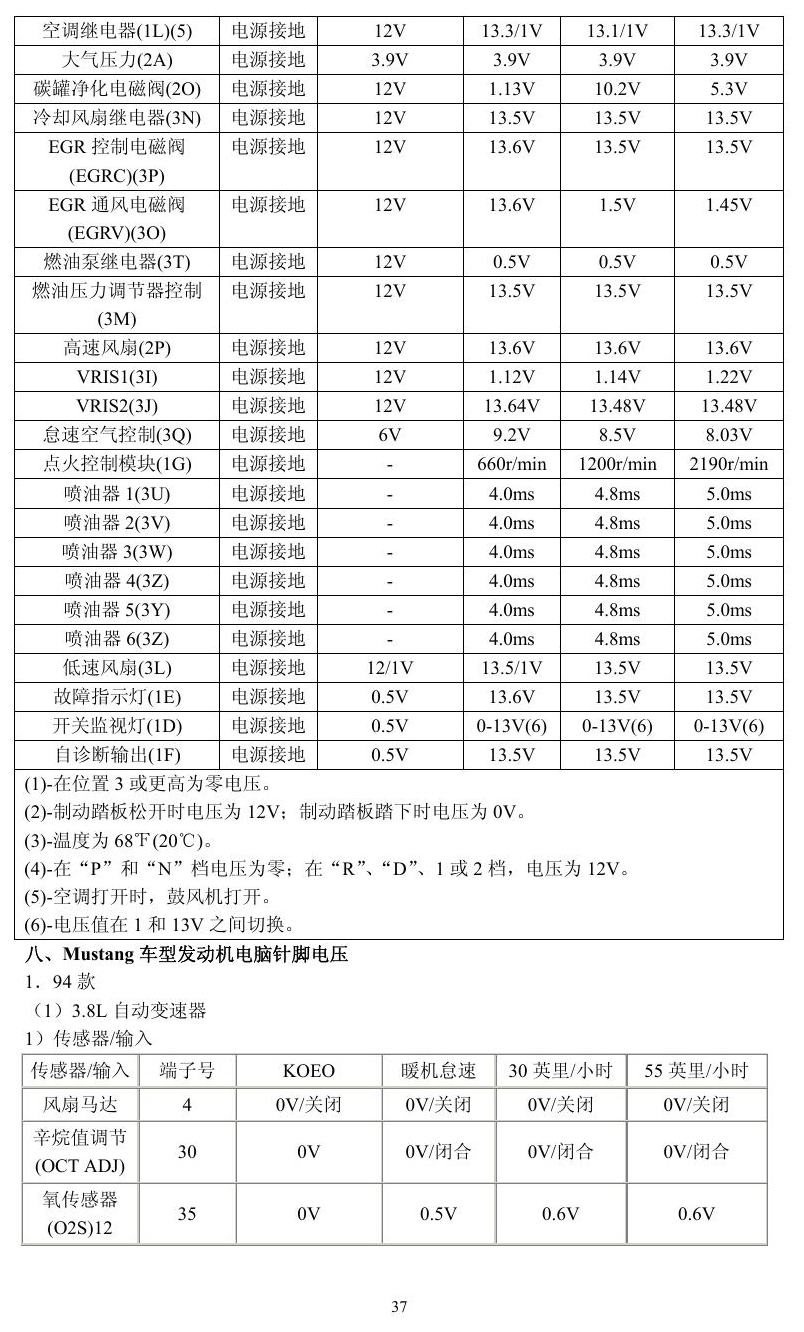

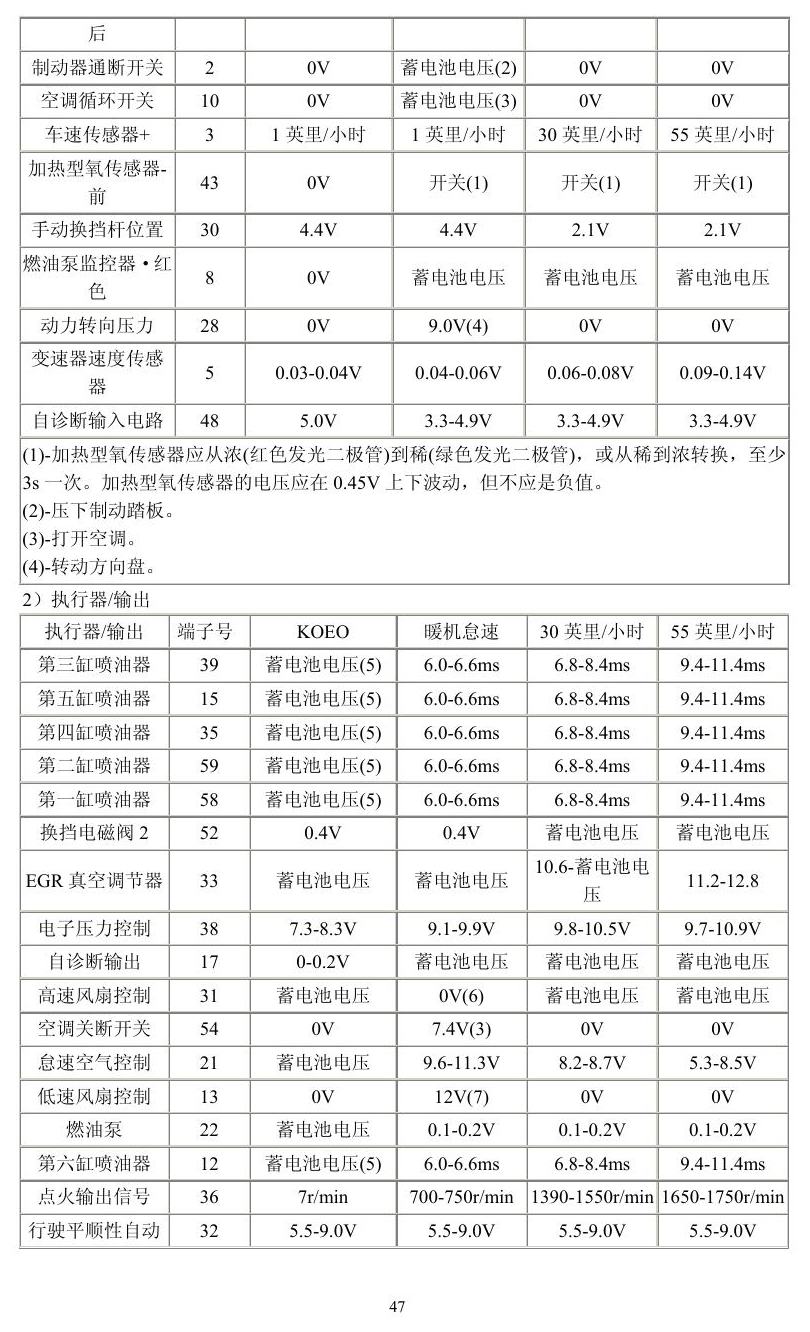

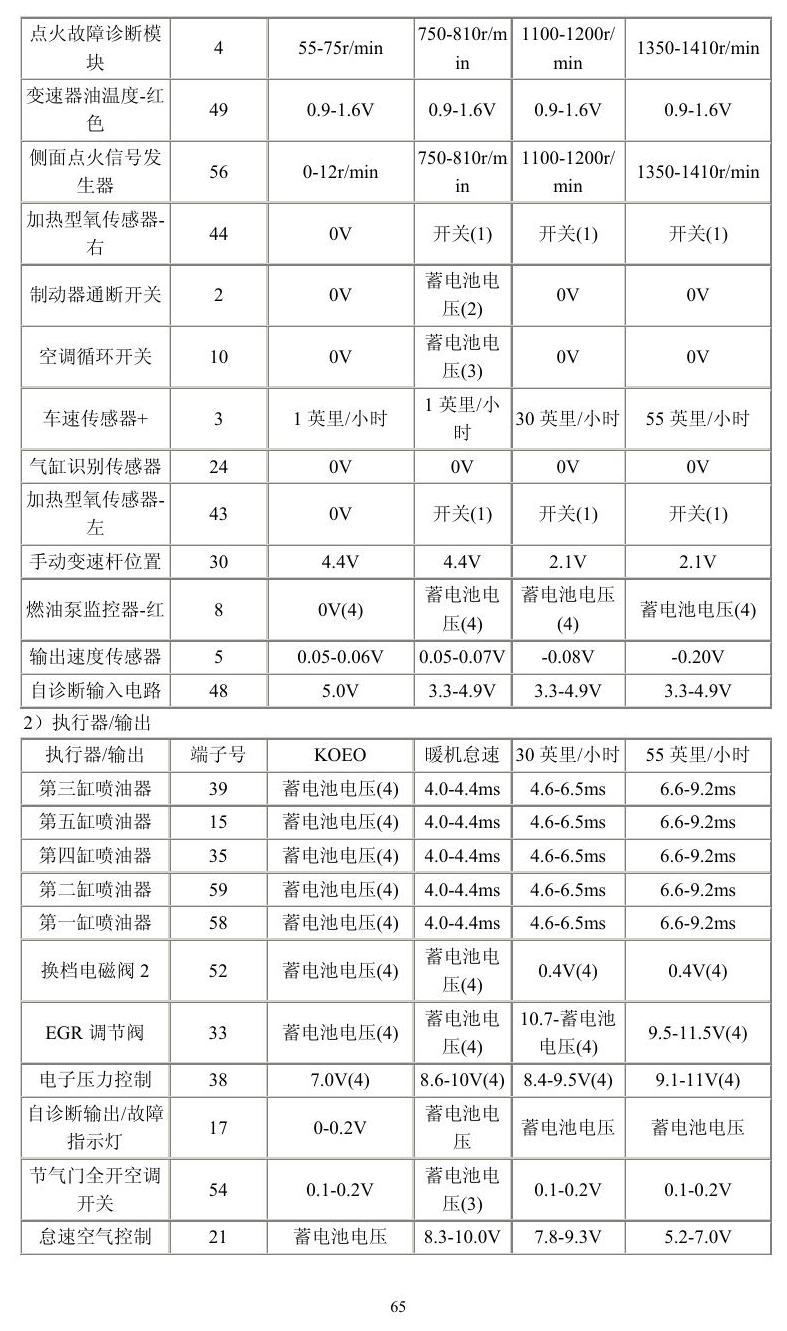

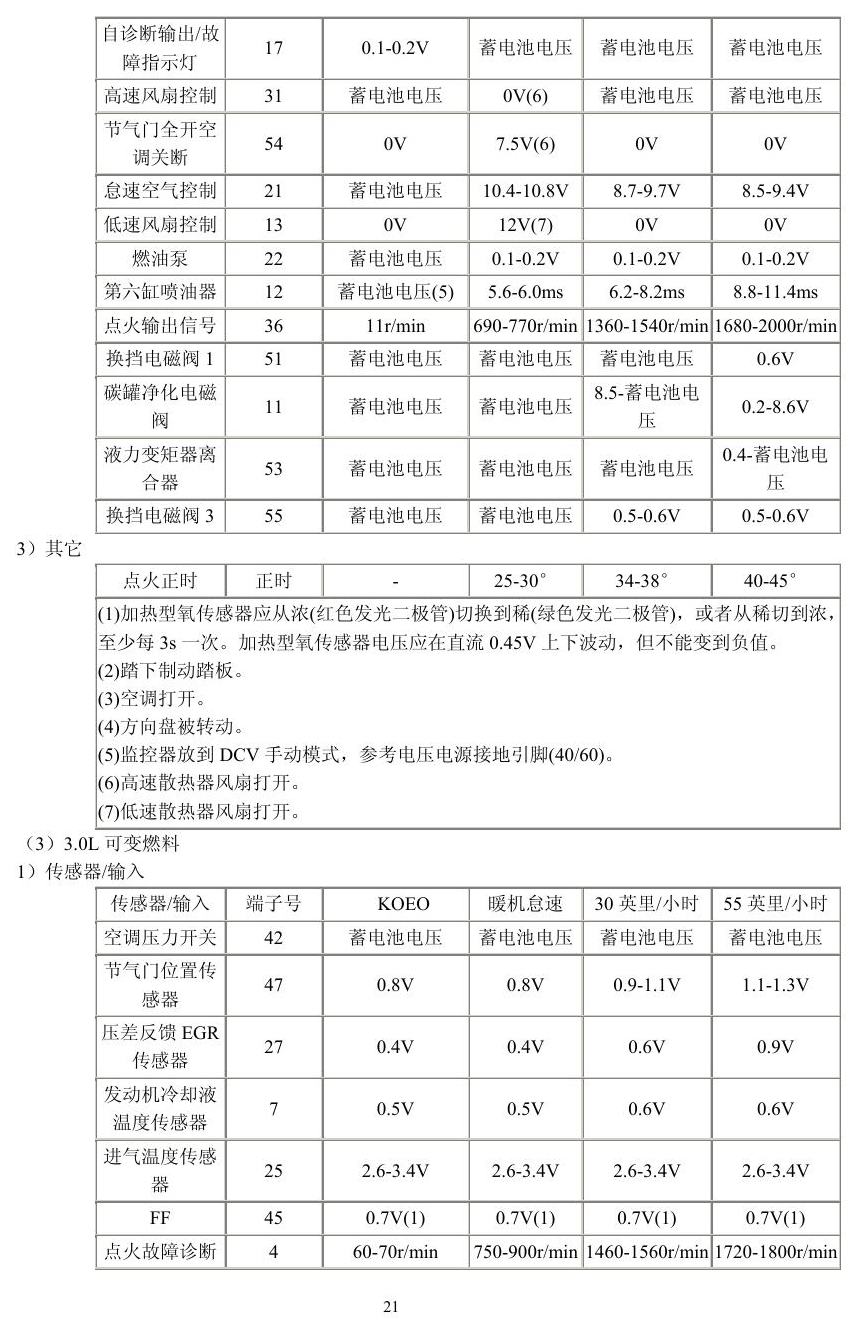

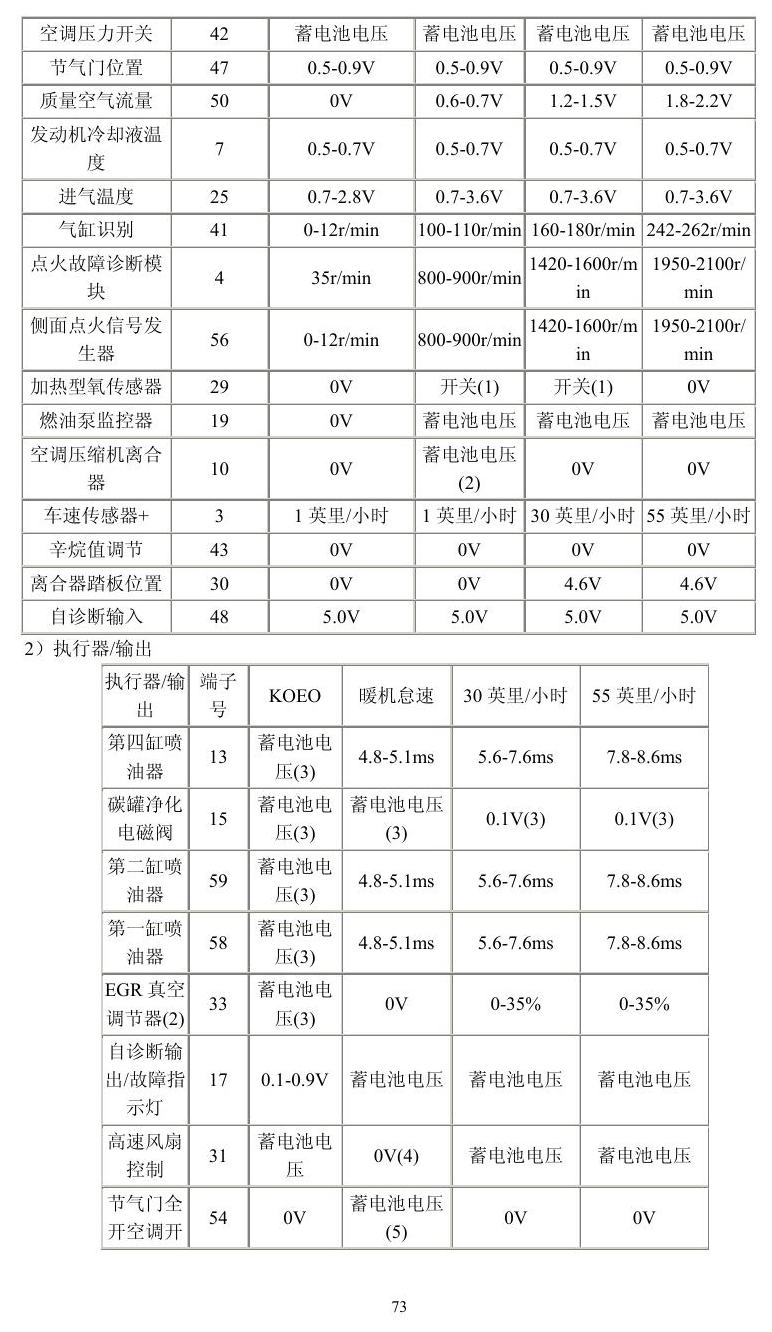

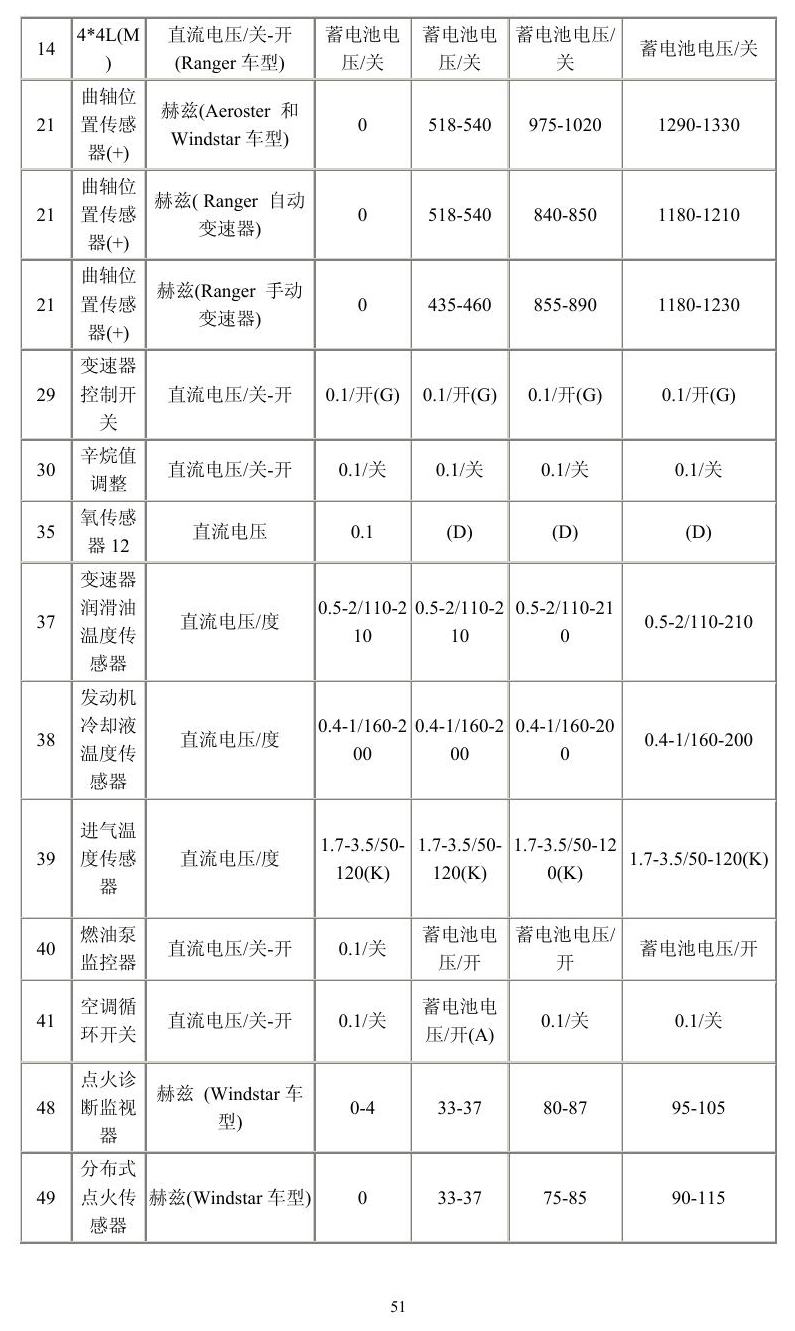

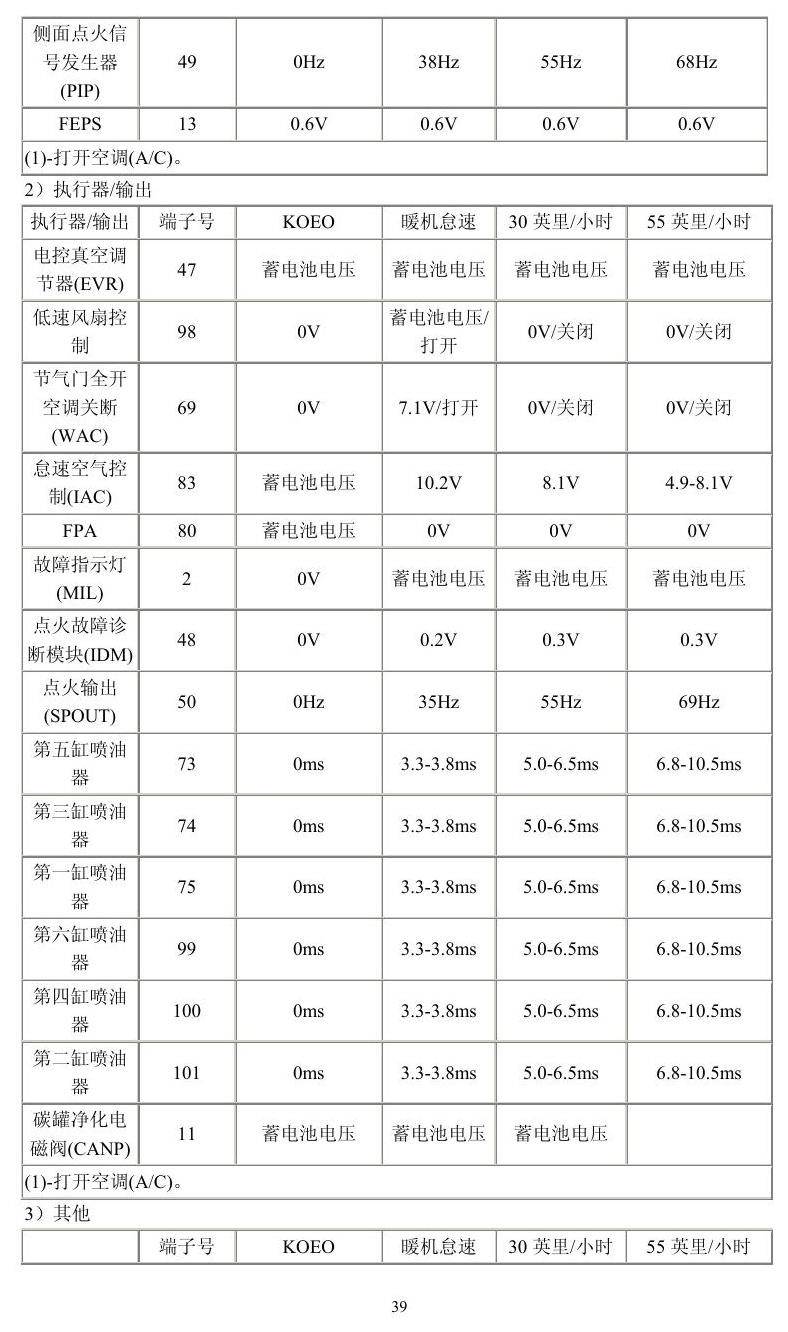

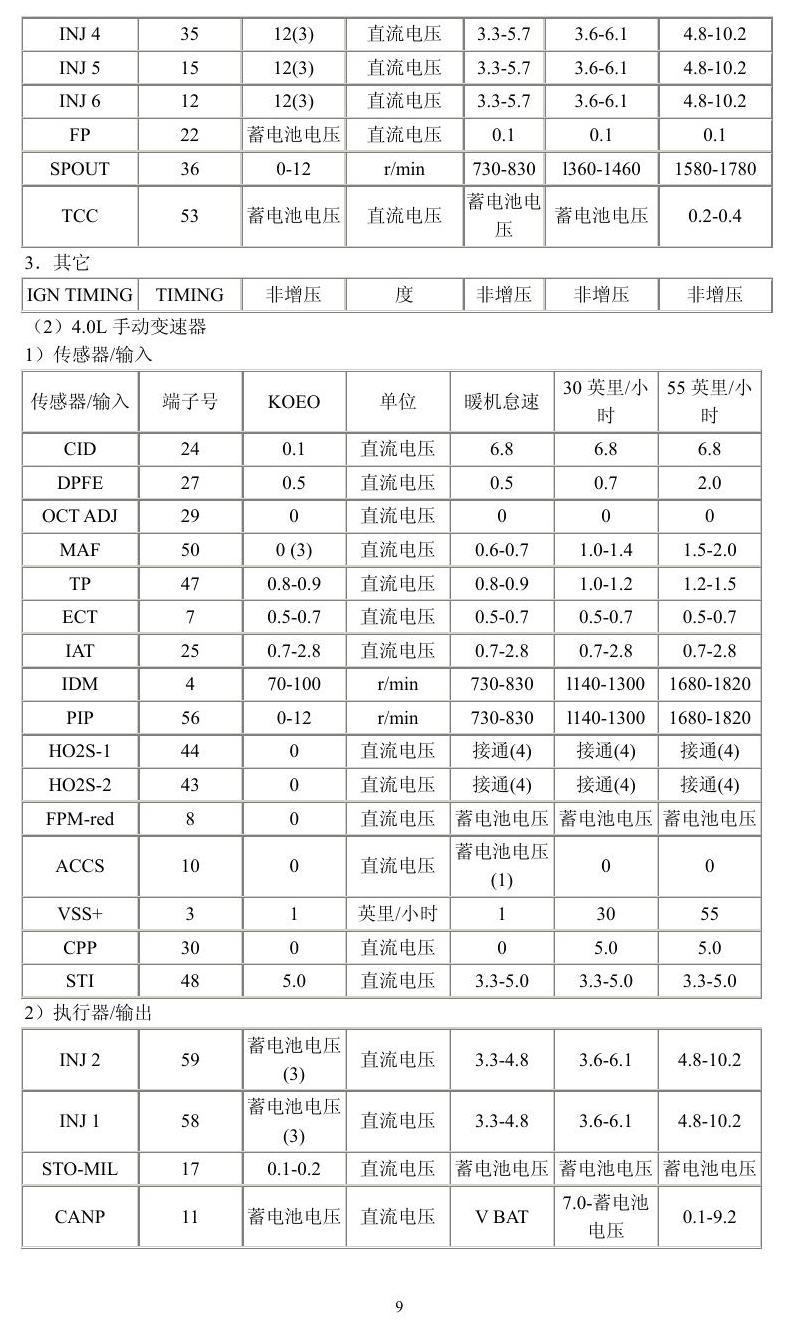

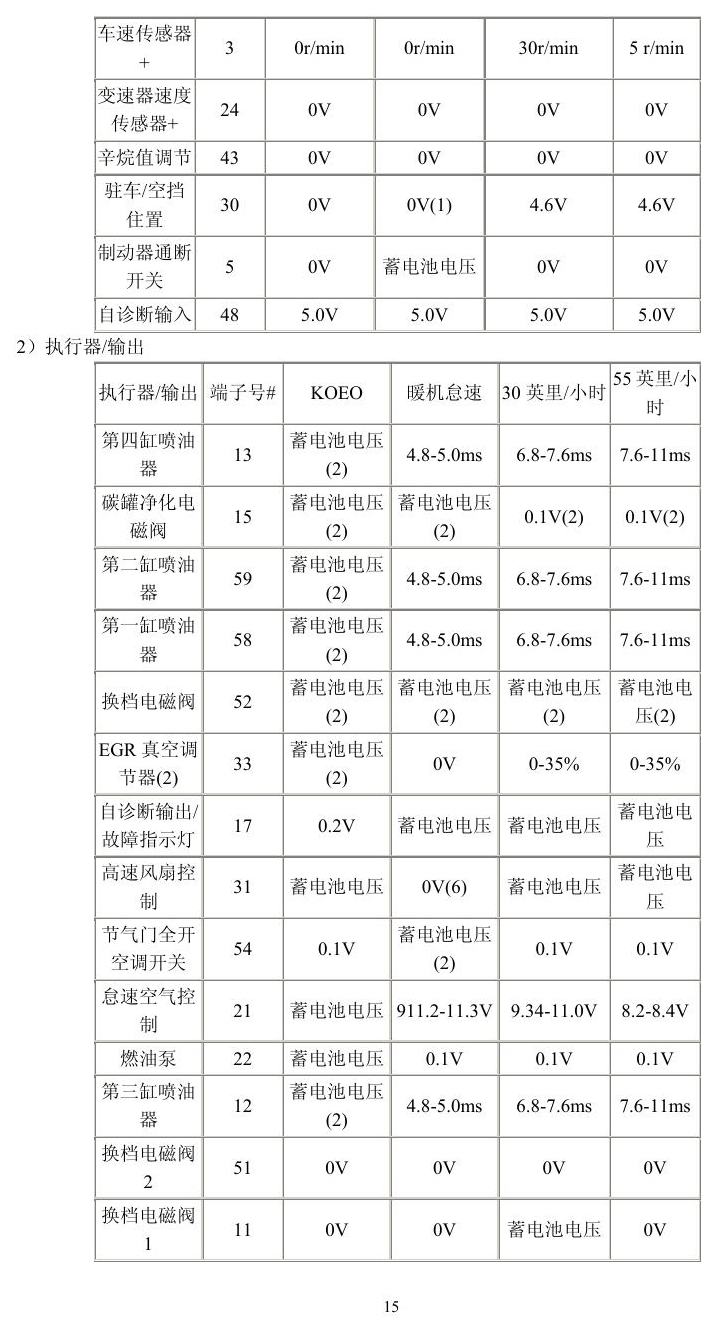

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

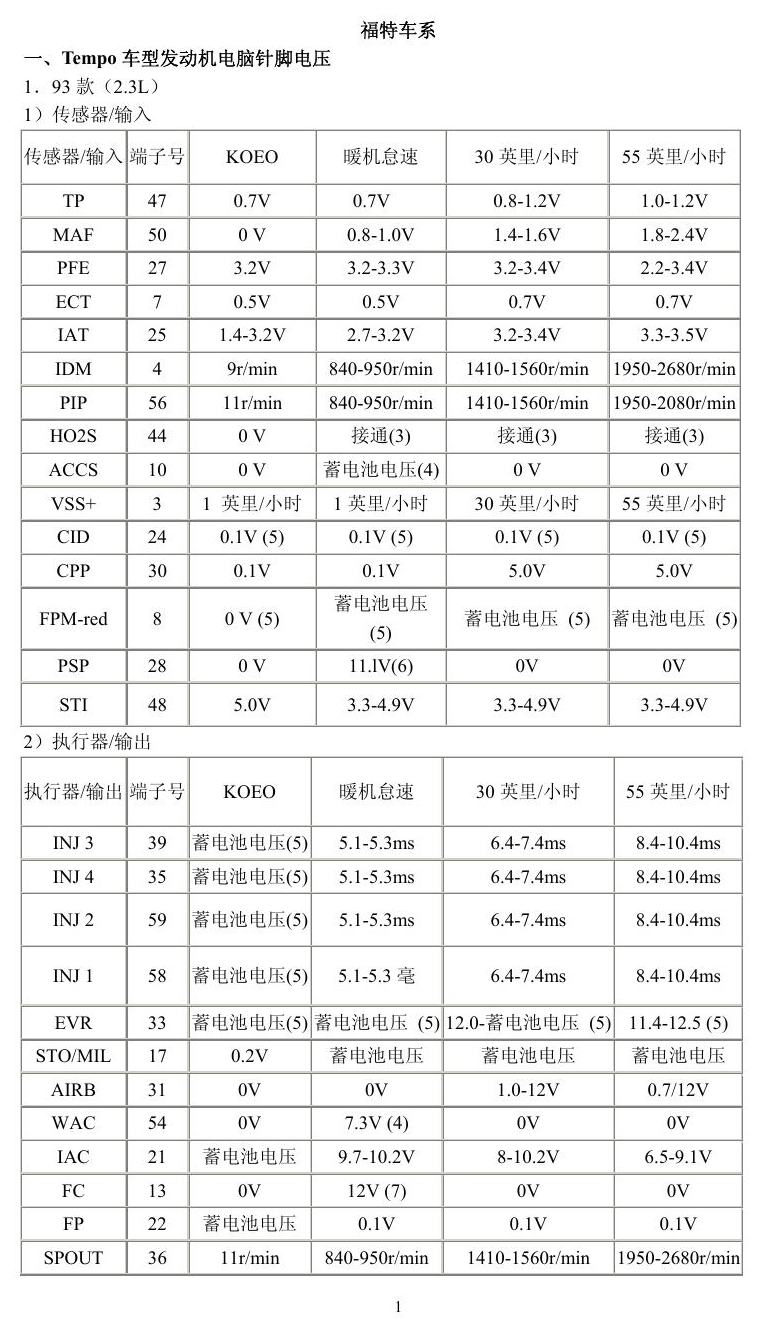

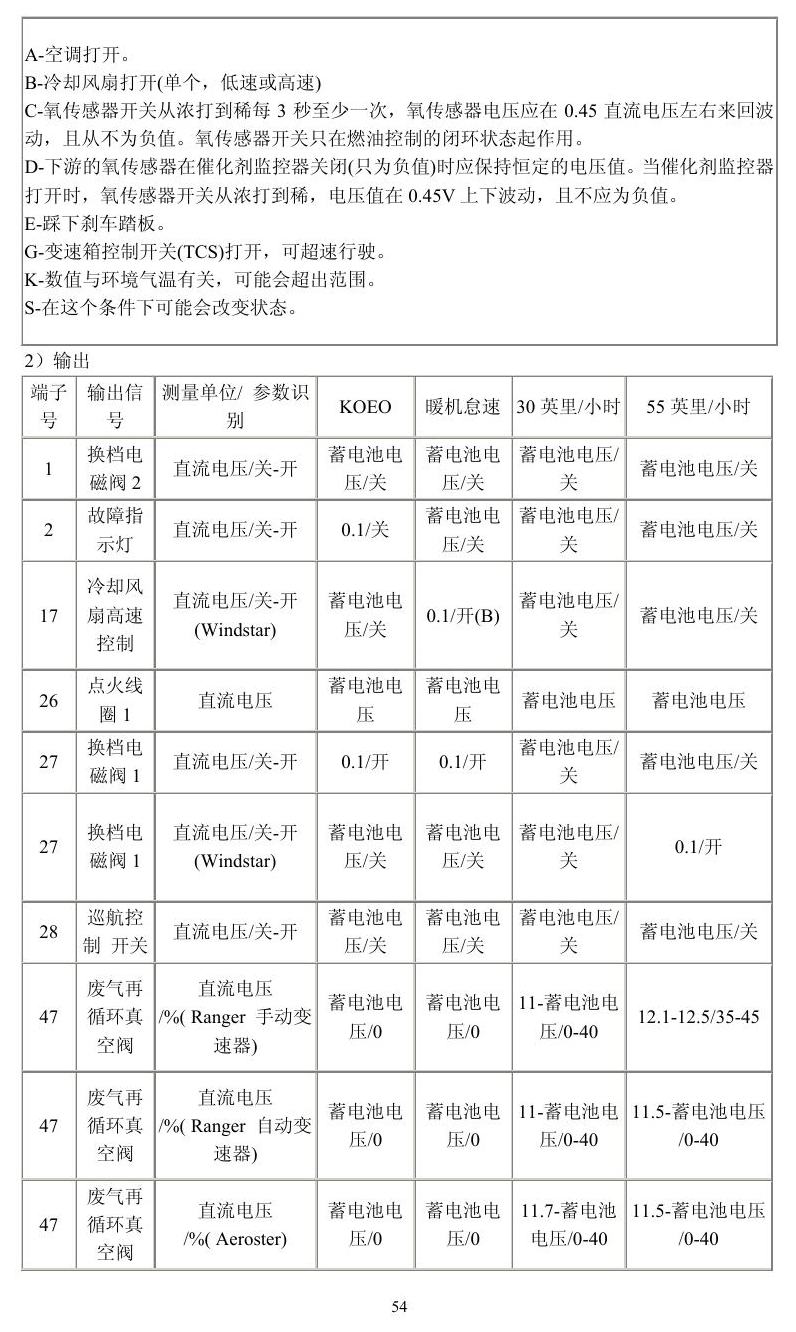

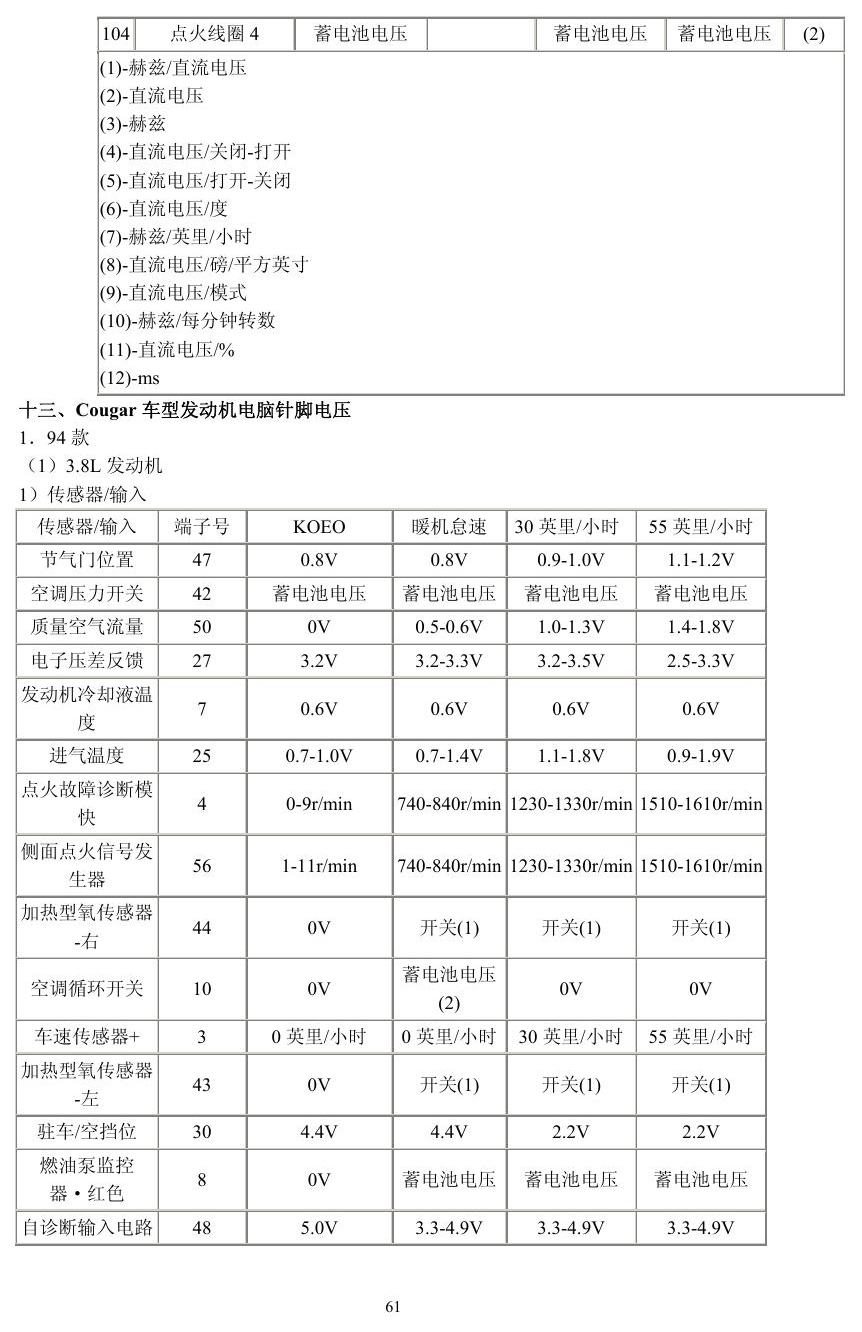

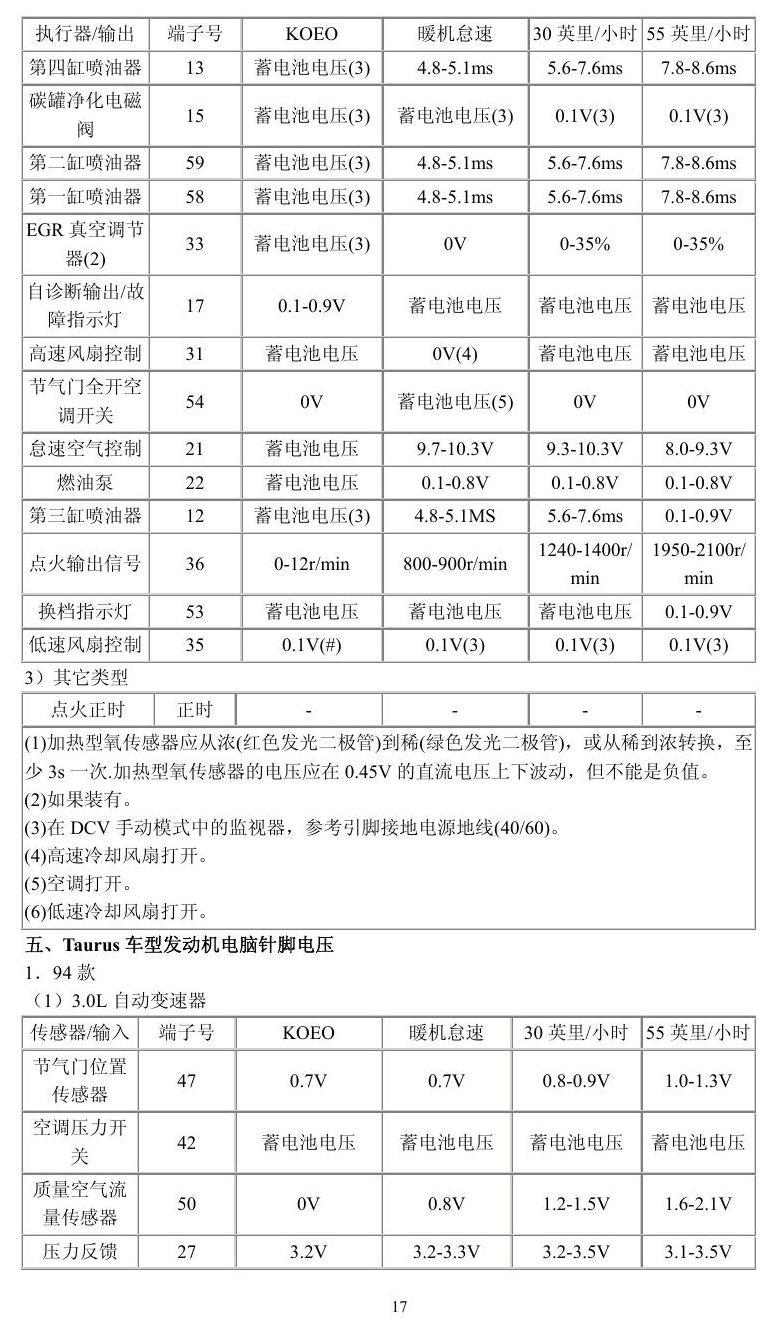

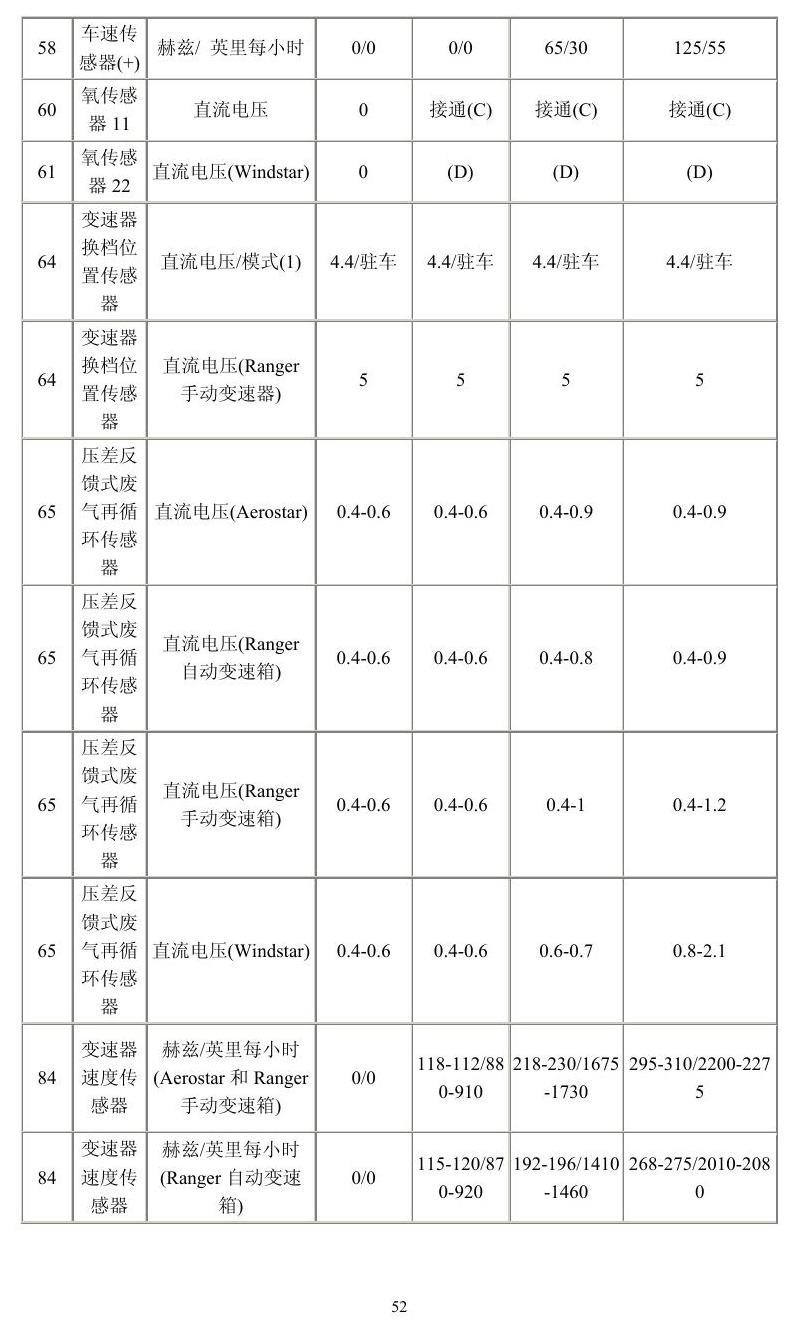

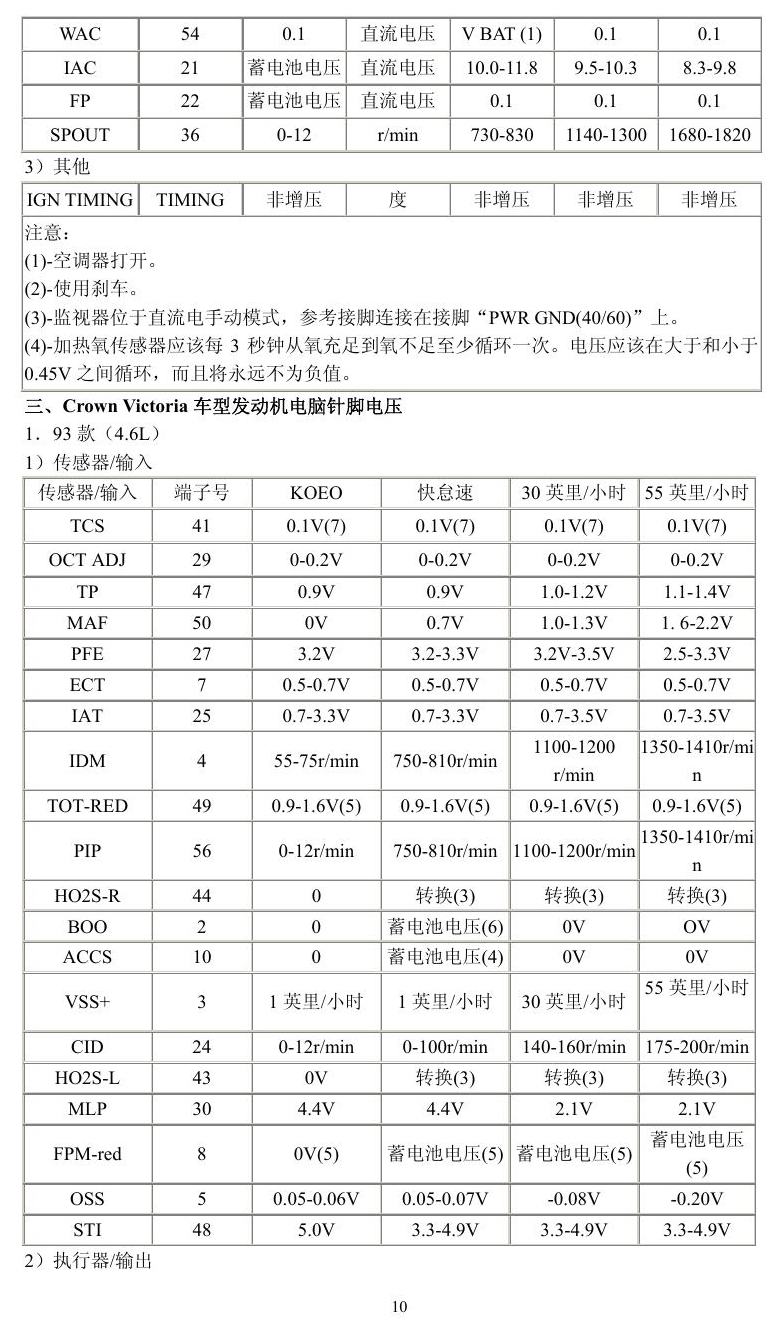

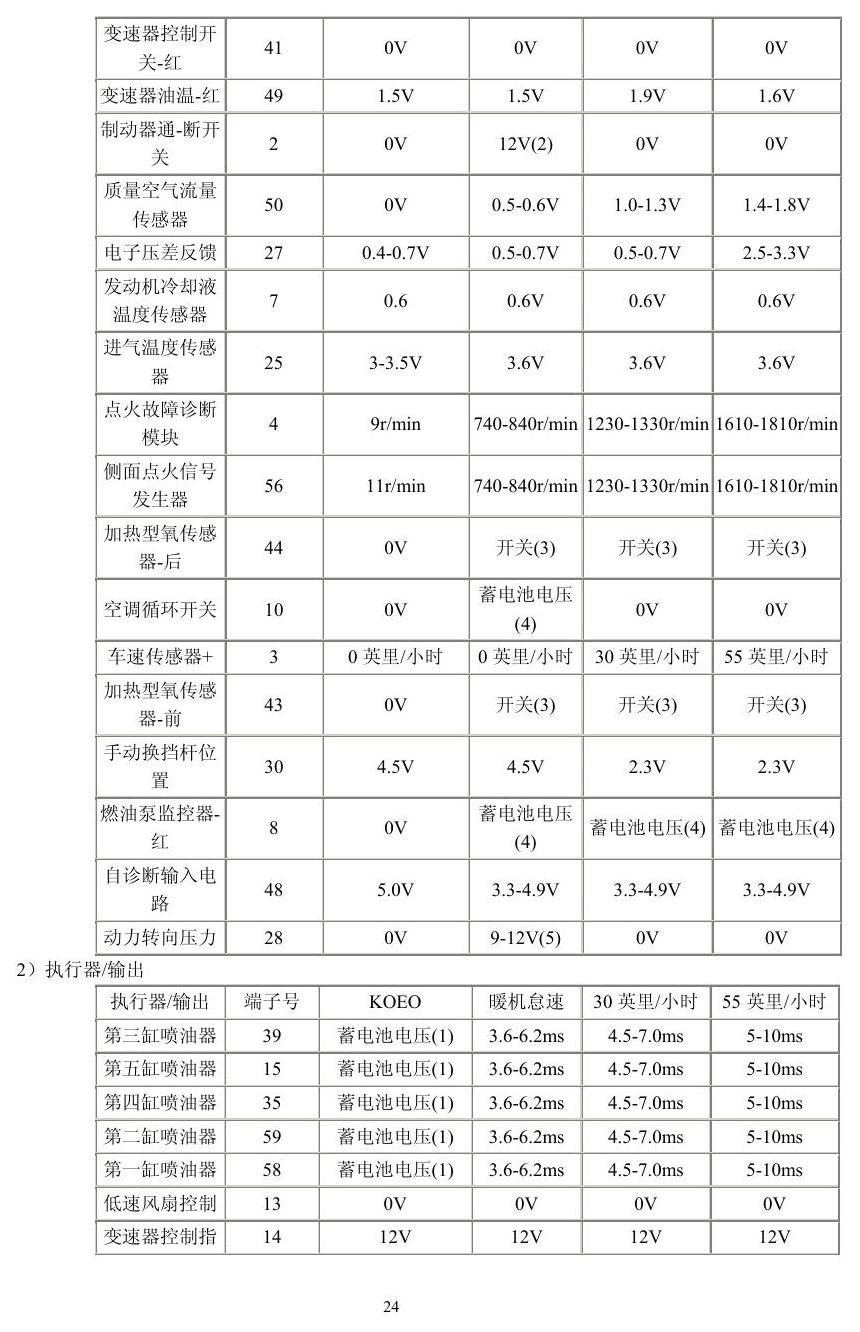

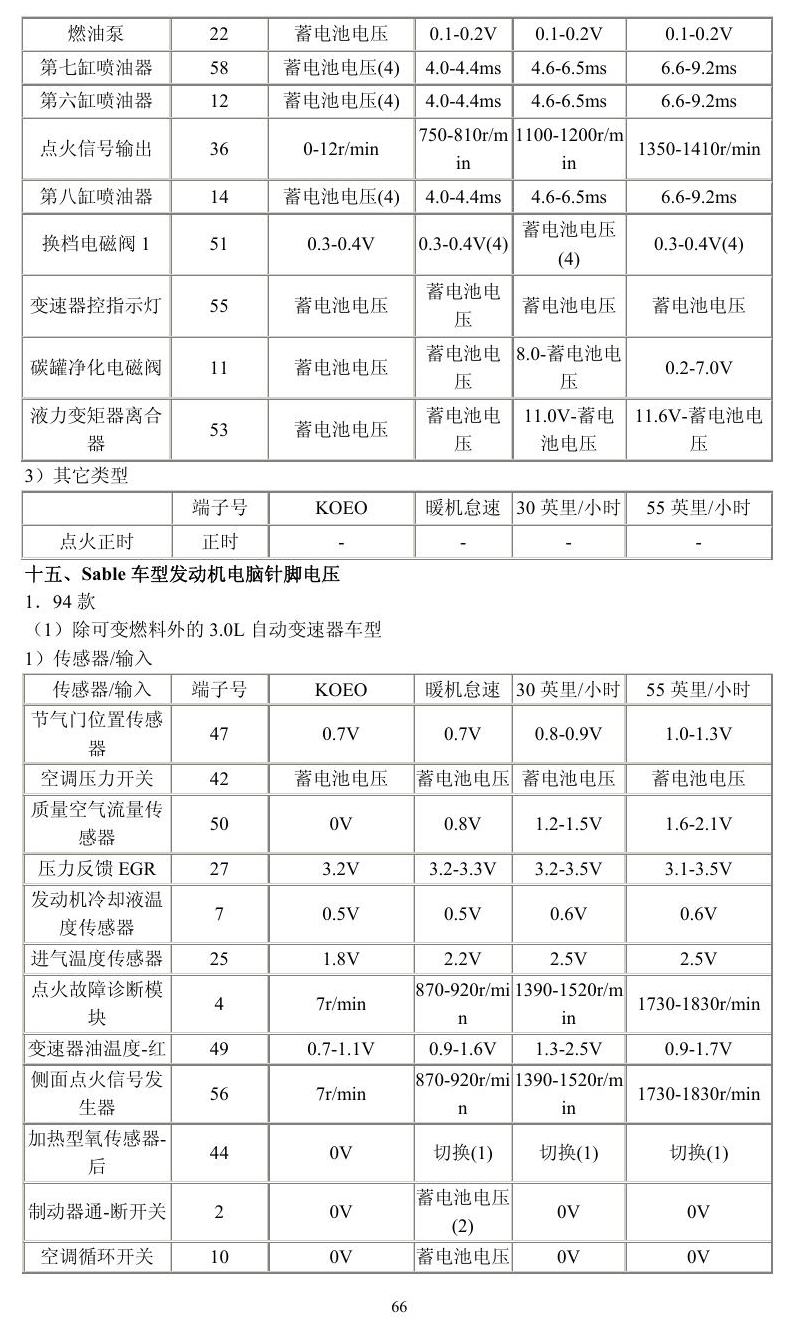

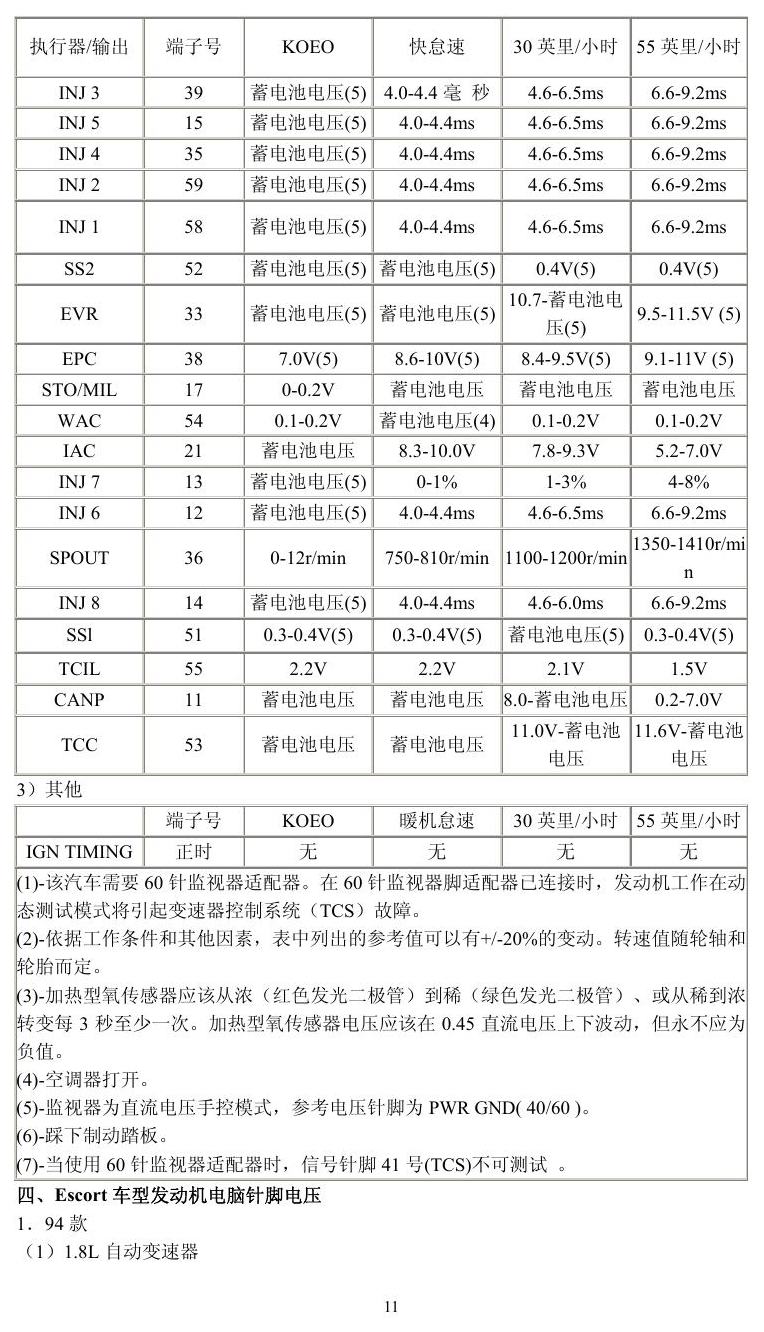

福特车系端子图 — 福特车系端子图原始资料第1页

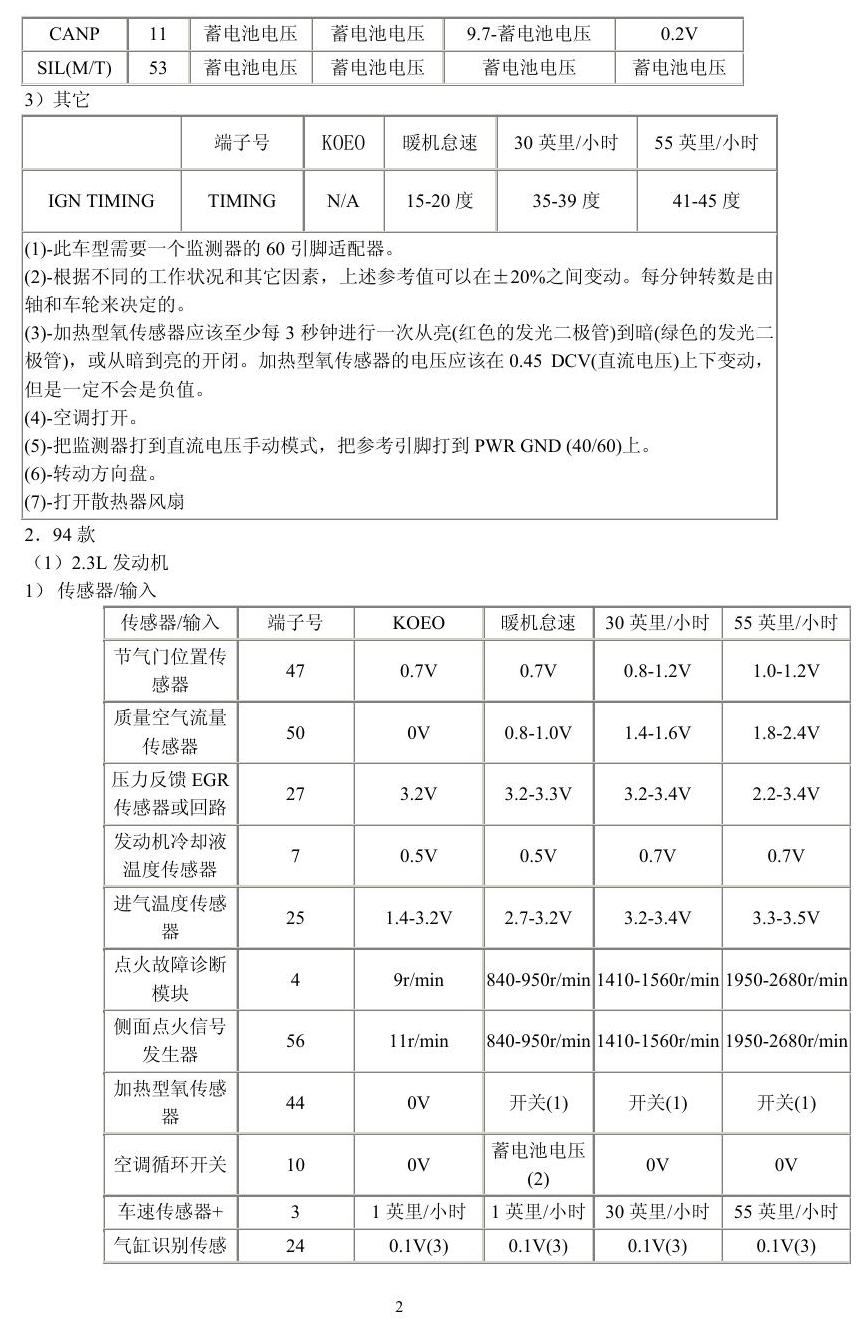

福特车系端子图 — 福特车系端子图原始资料第2页

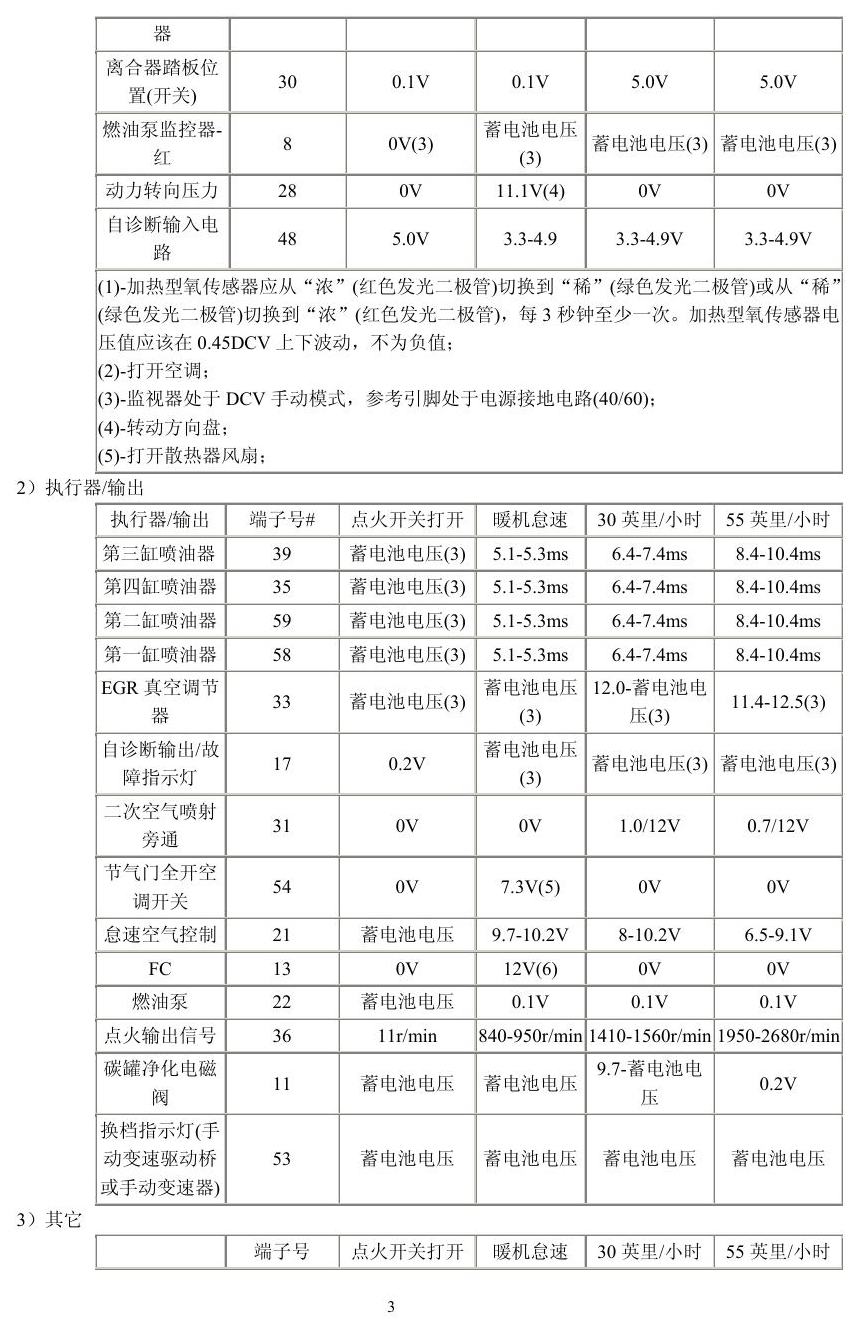

福特车系端子图 — 福特车系端子图原始资料第3页

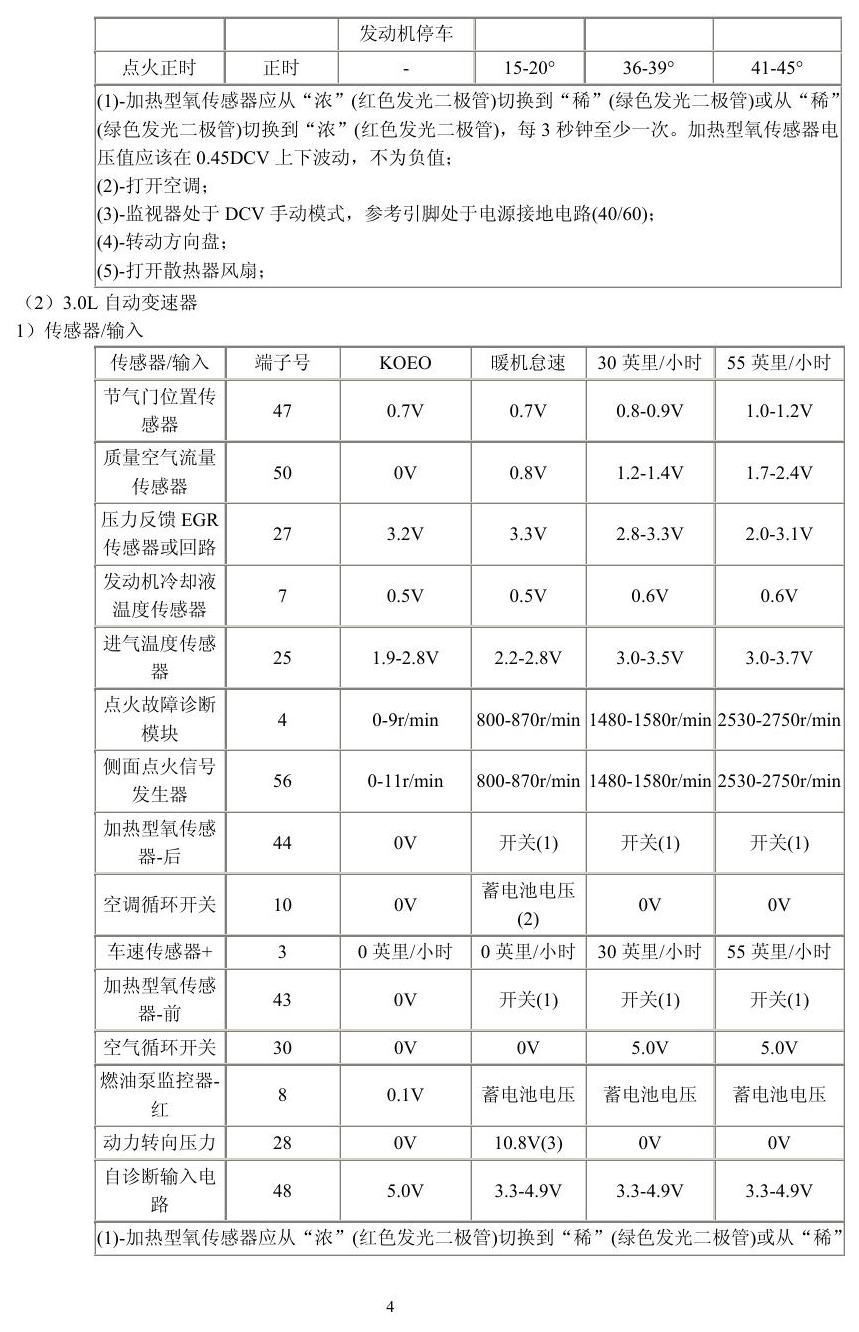

福特车系端子图 — 福特车系端子图原始资料第4页

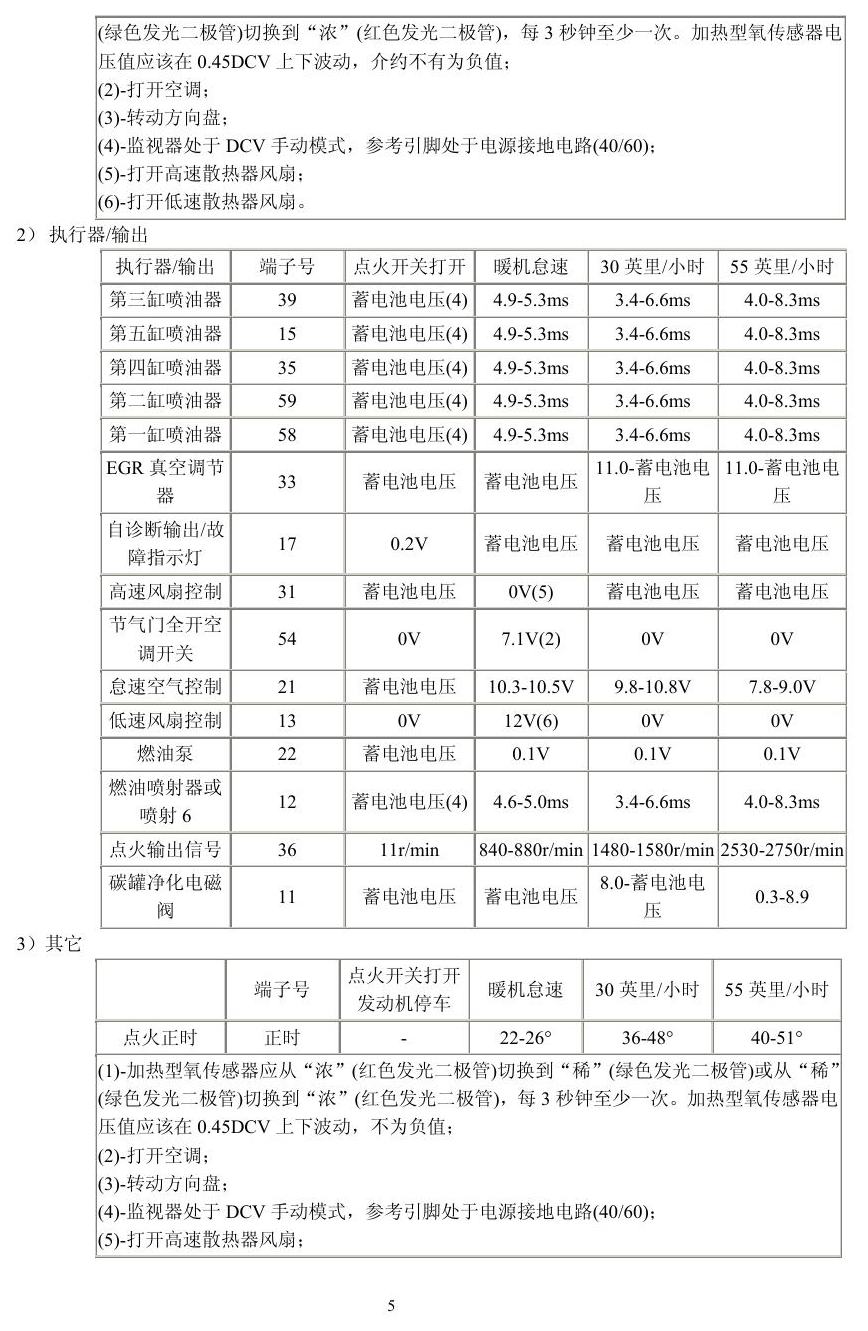

福特车系端子图 — 福特车系端子图原始资料第5页

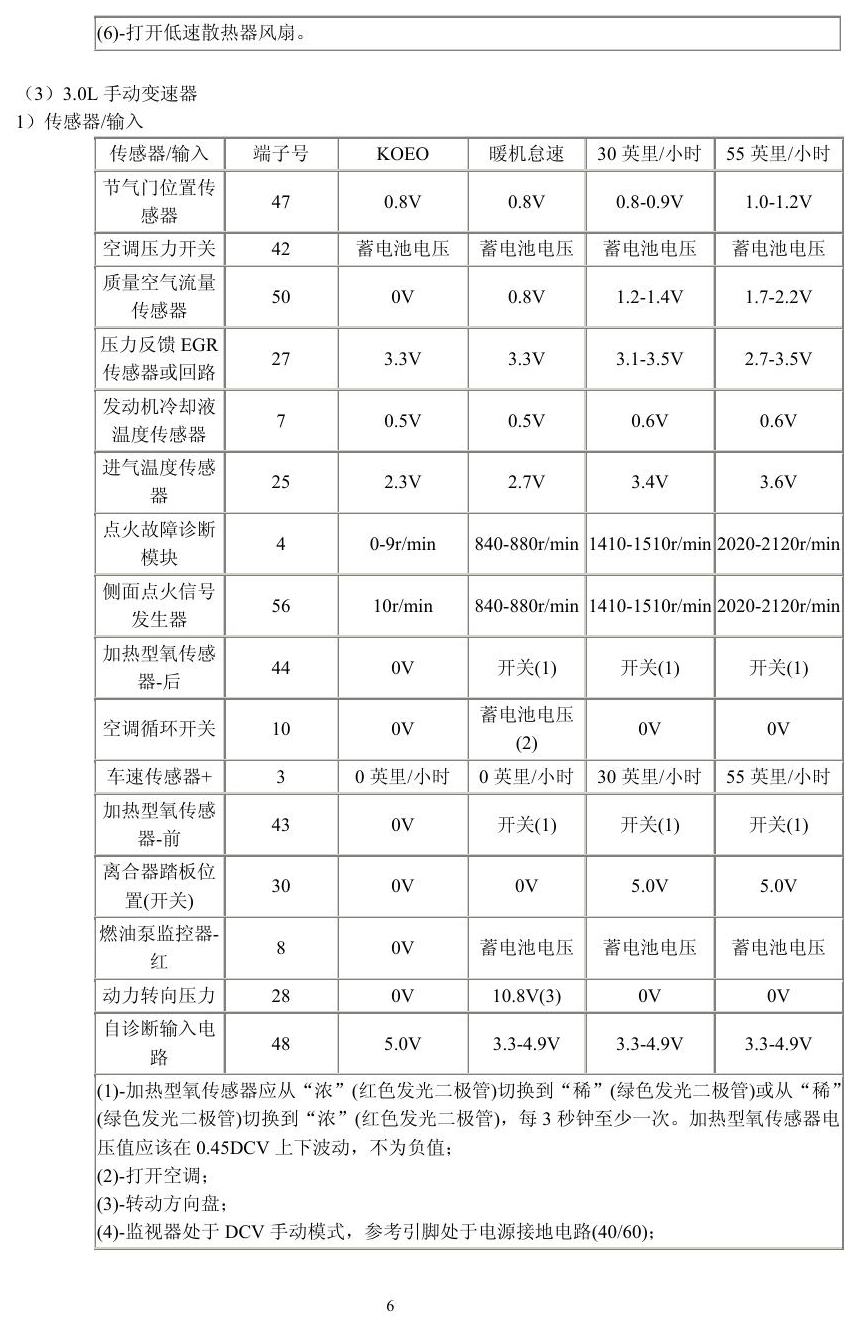

福特车系端子图 — 福特车系端子图原始资料第6页

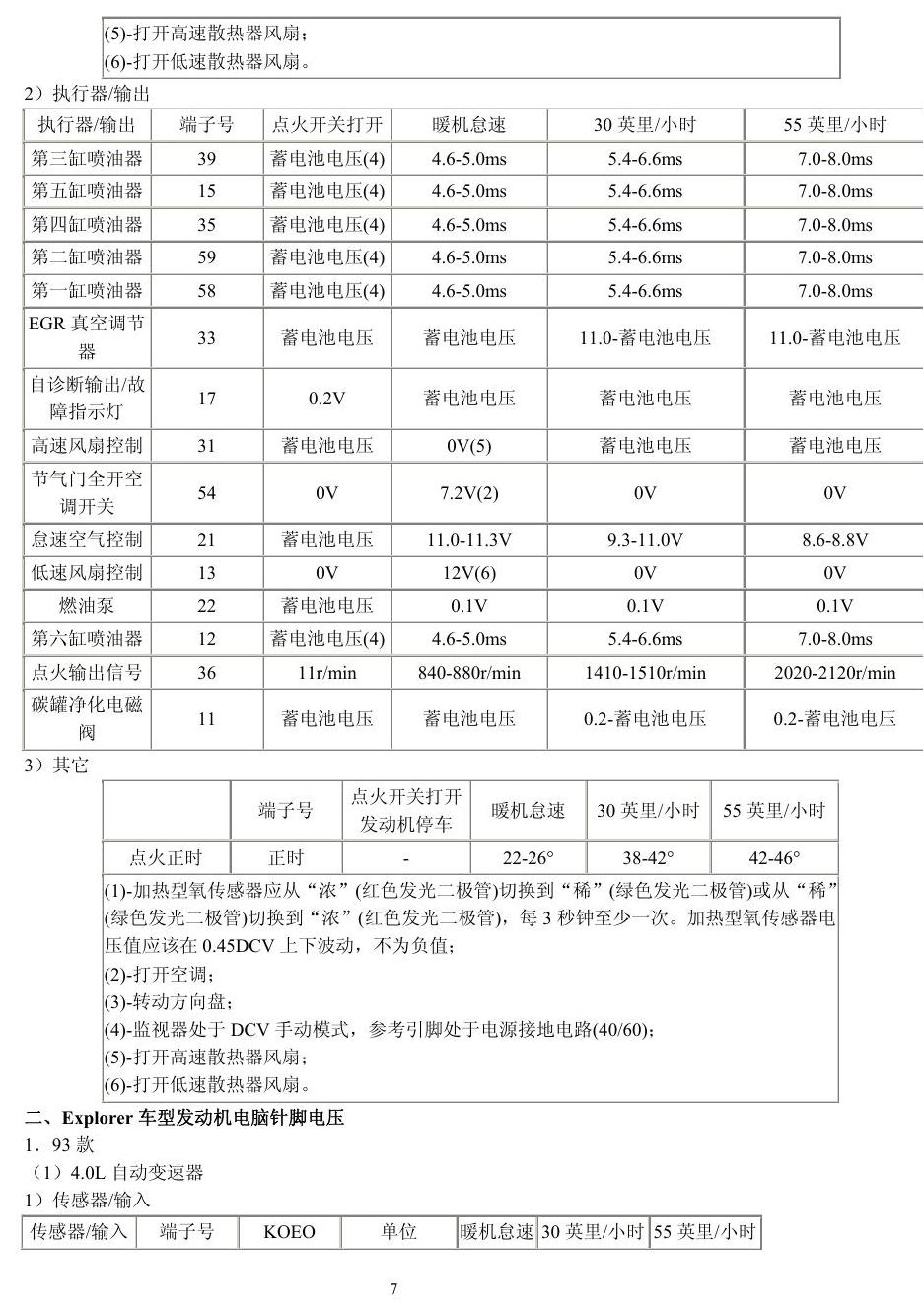

福特车系端子图 — 福特车系端子图原始资料第7页

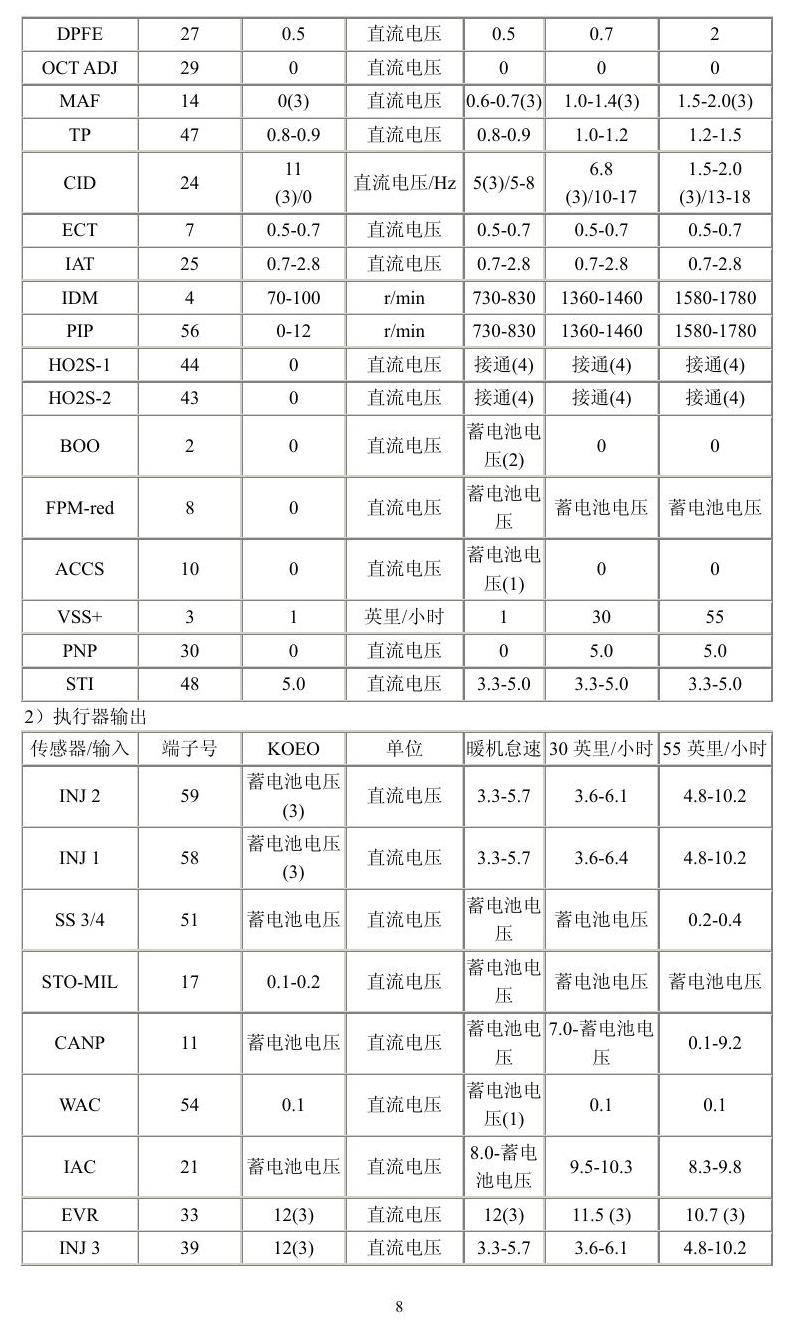

福特车系端子图 — 福特车系端子图原始资料第8页

福特车系端子图 — 福特车系端子图原始资料第9页

福特车系端子图 — 福特车系端子图原始资料第10页

福特车系端子图 — 福特车系端子图原始资料第11页

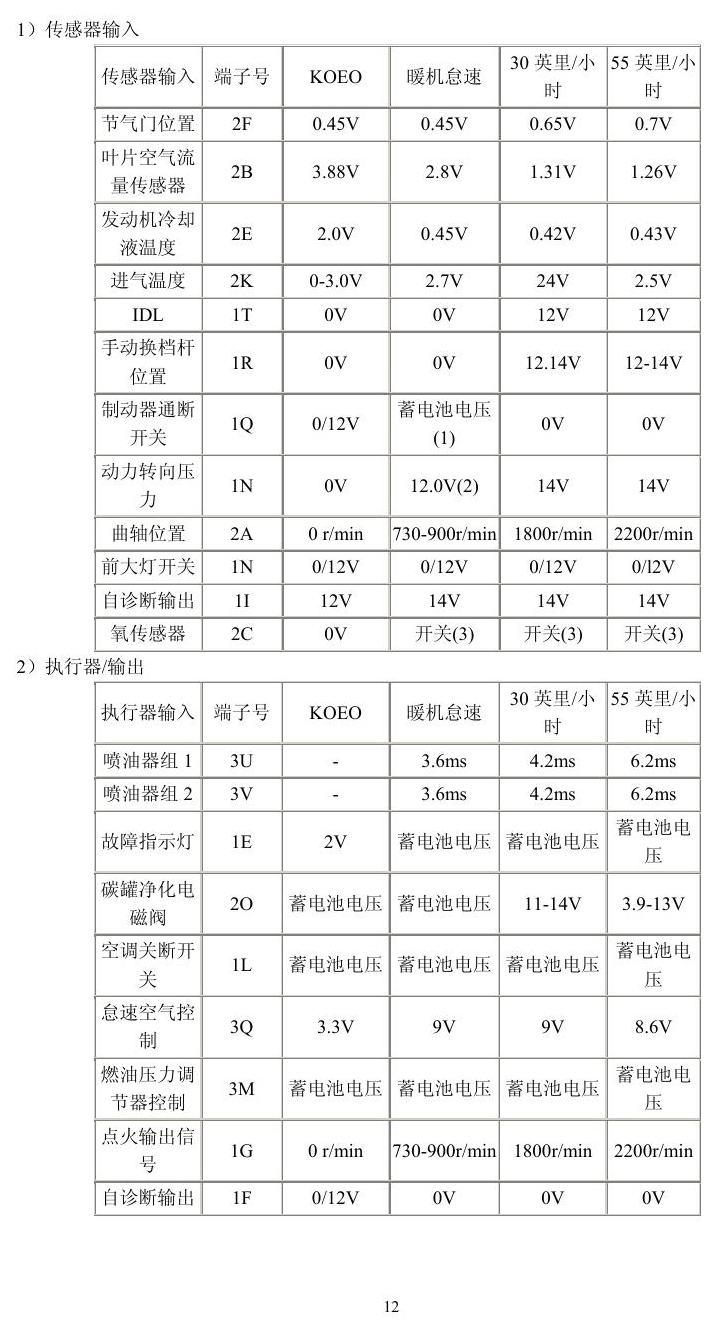

福特车系端子图 — 福特车系端子图原始资料第12页

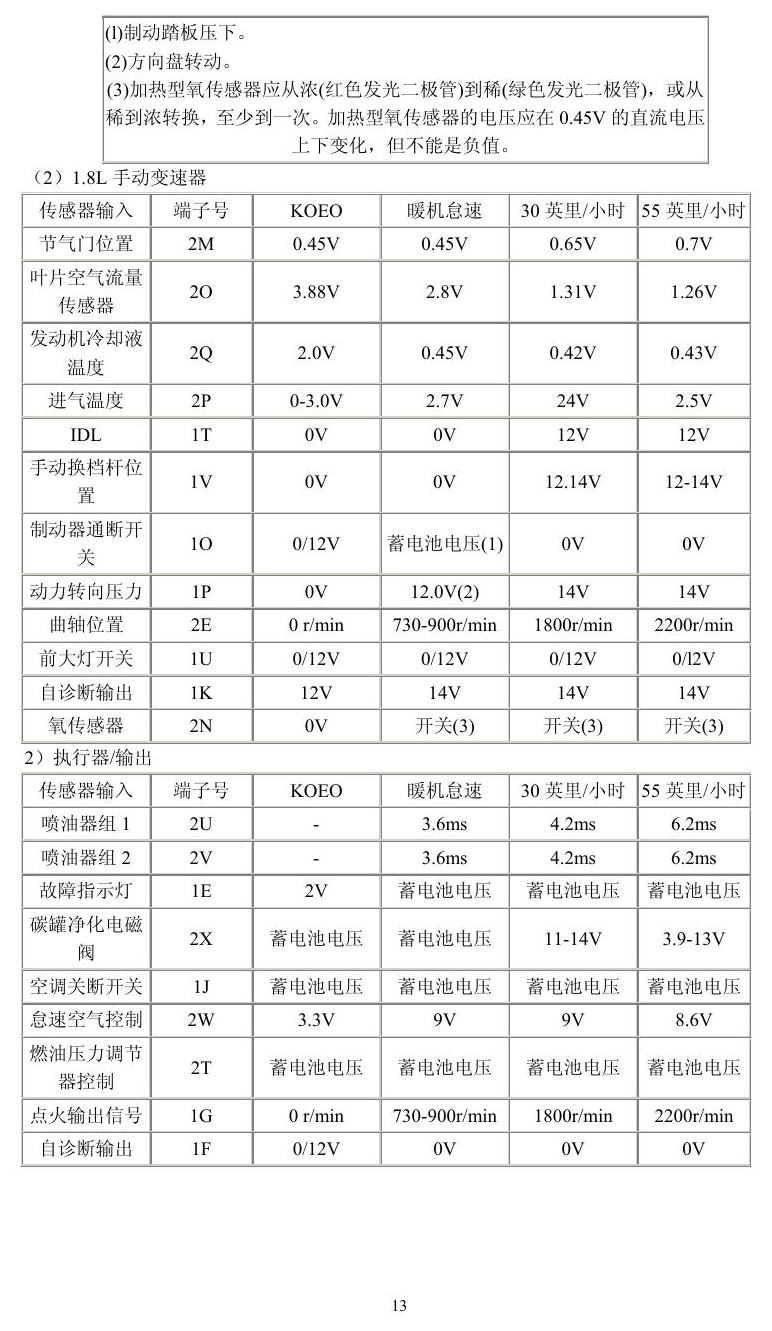

福特车系端子图 — 福特车系端子图原始资料第13页

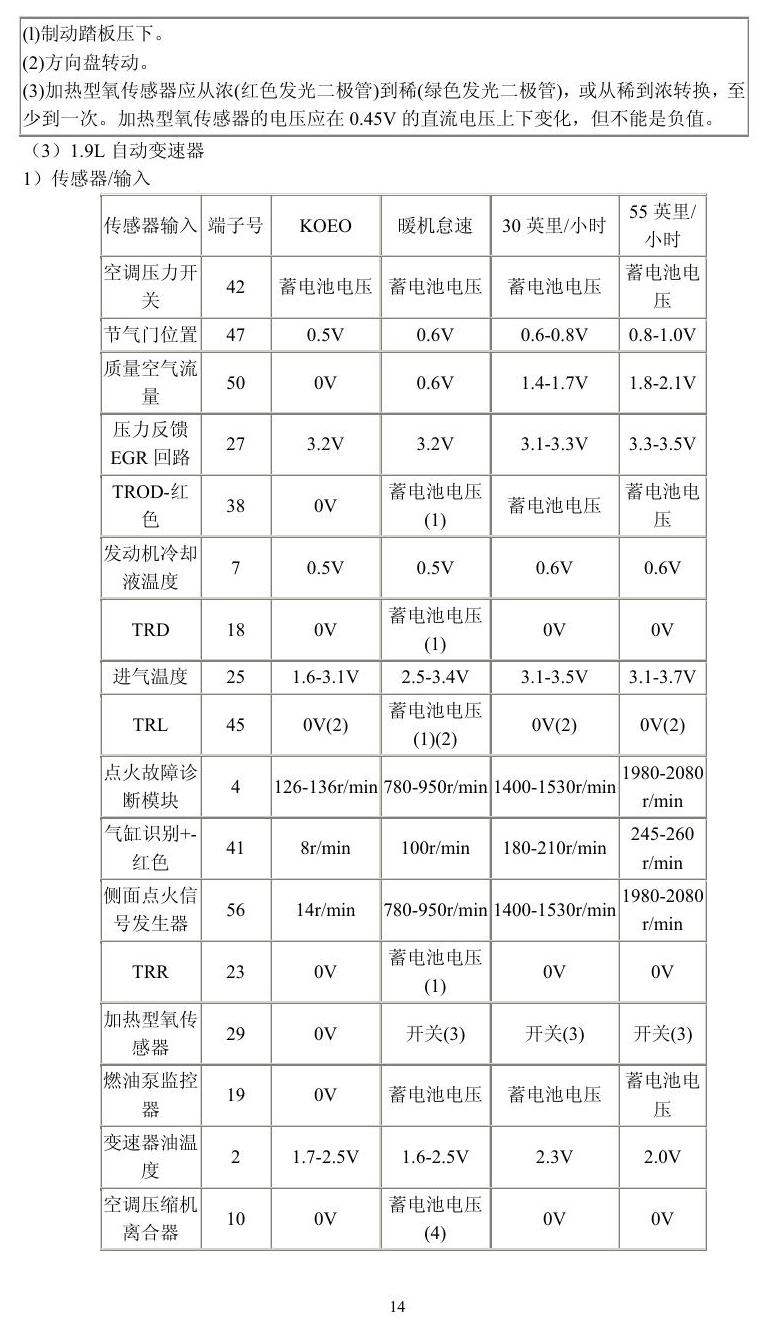

福特车系端子图 — 福特车系端子图原始资料第14页

福特车系端子图 — 福特车系端子图原始资料第15页

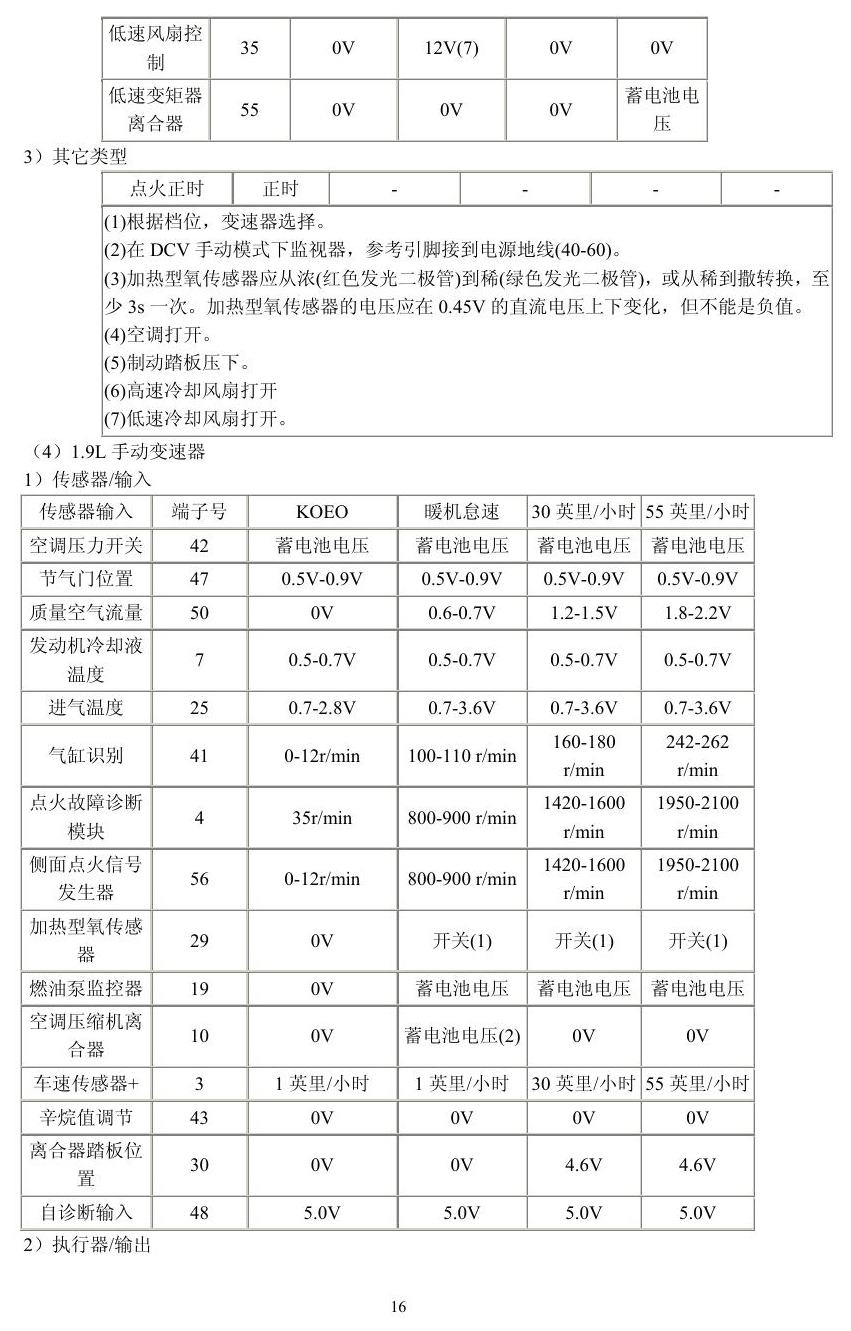

福特车系端子图 — 福特车系端子图原始资料第16页

福特车系端子图 — 福特车系端子图原始资料第17页

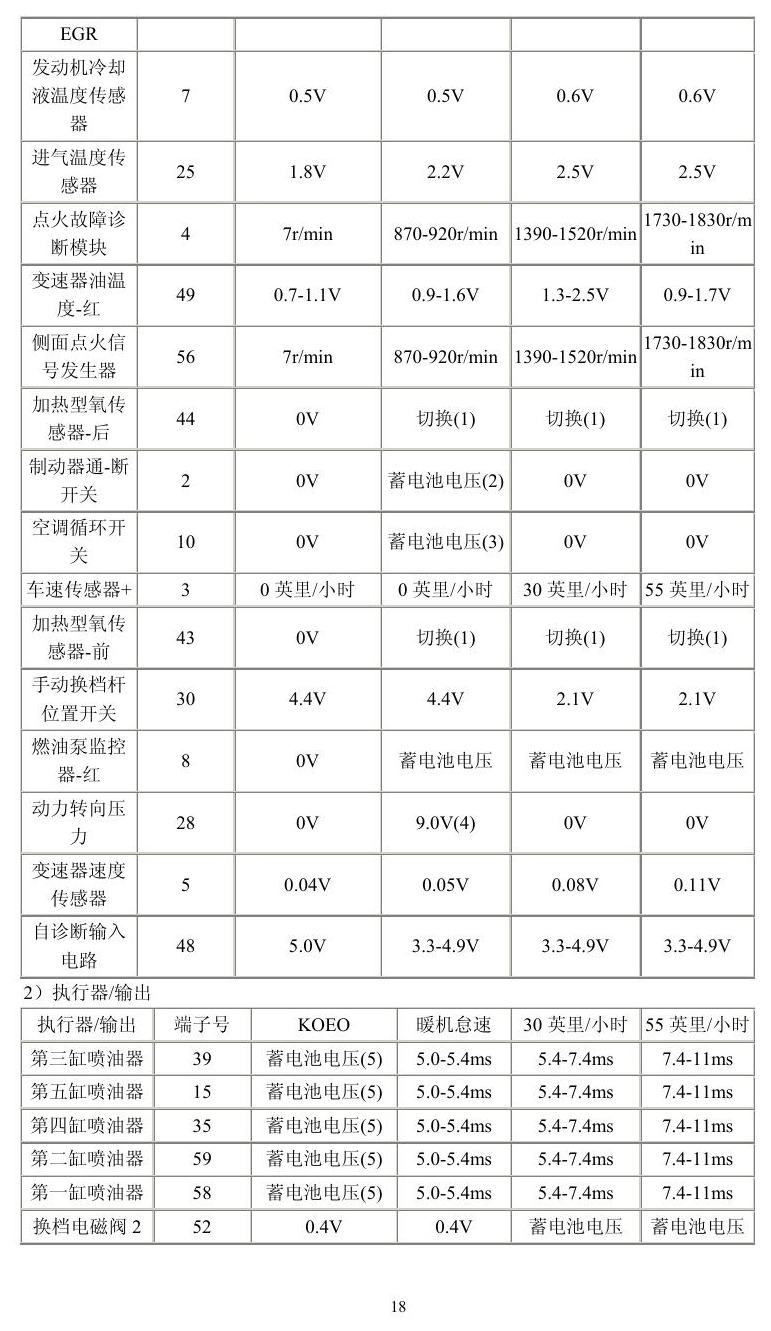

福特车系端子图 — 福特车系端子图原始资料第18页

福特车系端子图 — 福特车系端子图原始资料第19页

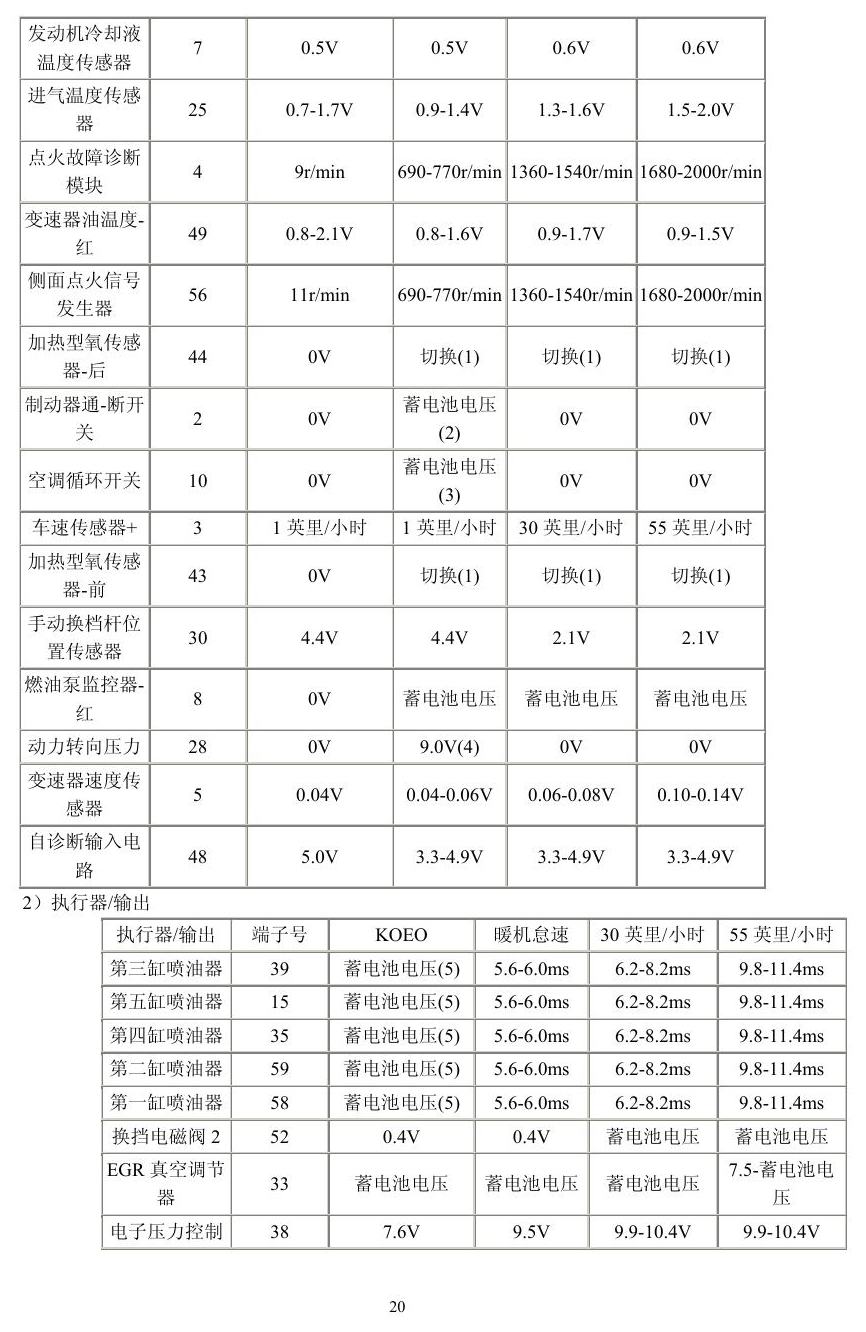

福特车系端子图 — 福特车系端子图原始资料第20页

福特车系端子图 — 福特车系端子图原始资料第21页

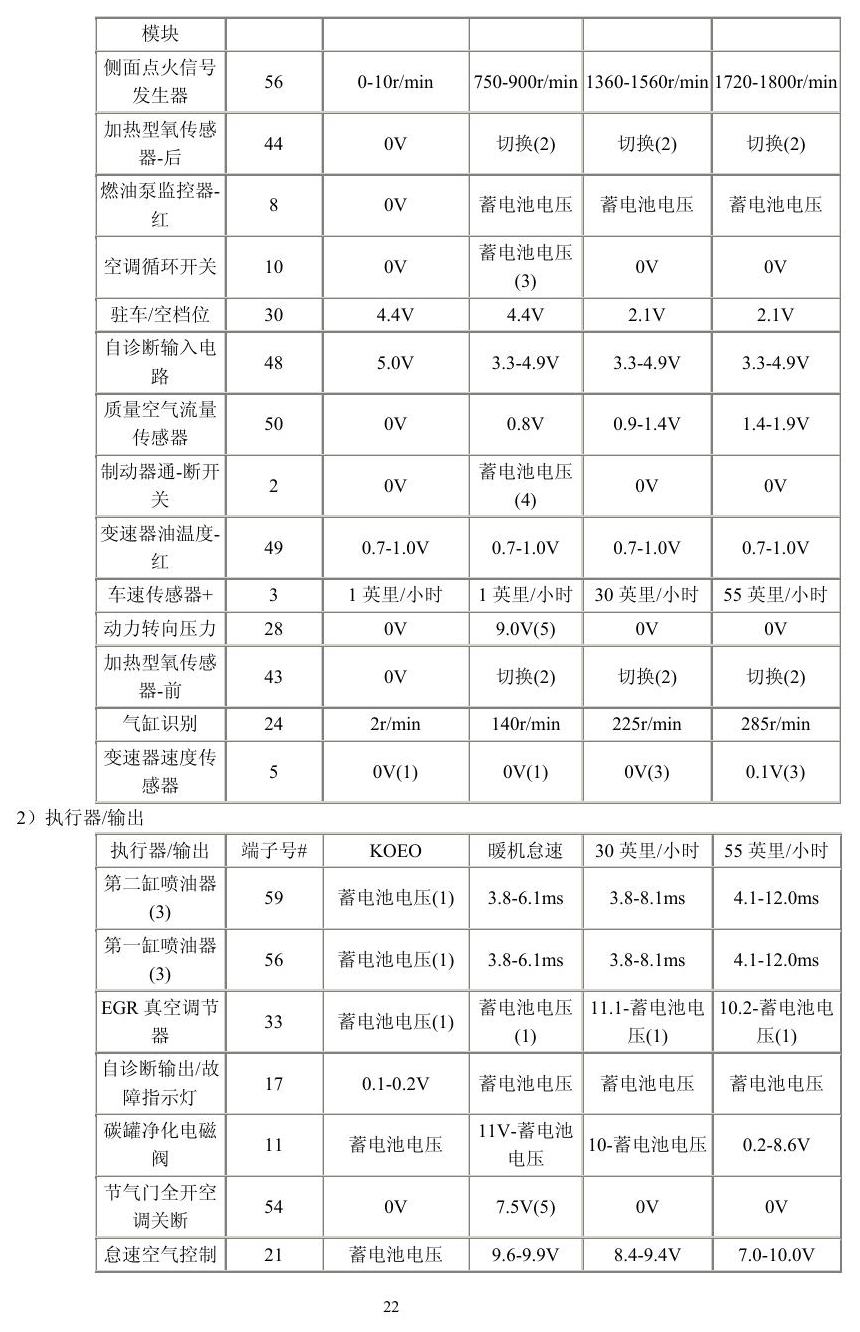

福特车系端子图 — 福特车系端子图原始资料第22页

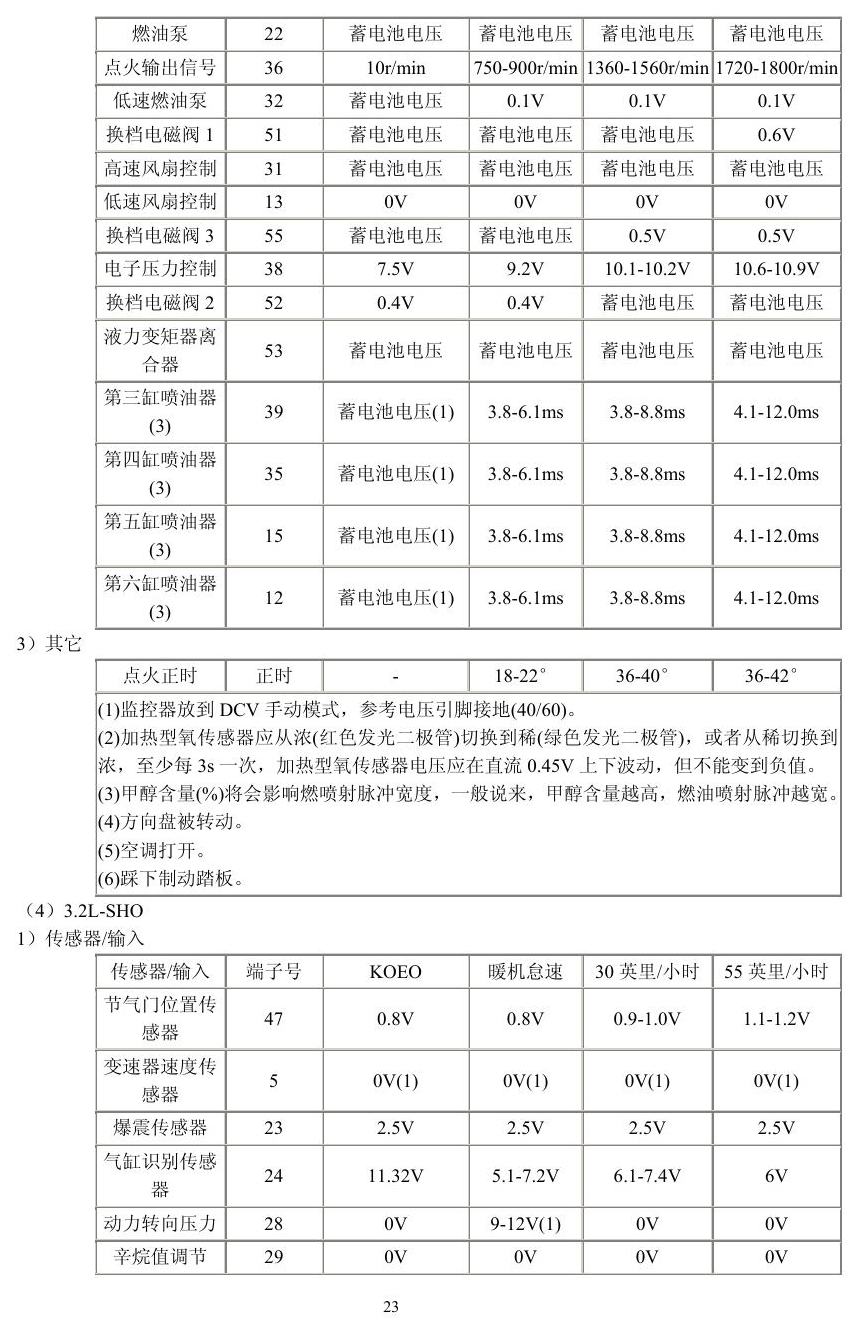

福特车系端子图 — 福特车系端子图原始资料第23页

福特车系端子图 — 福特车系端子图原始资料第24页

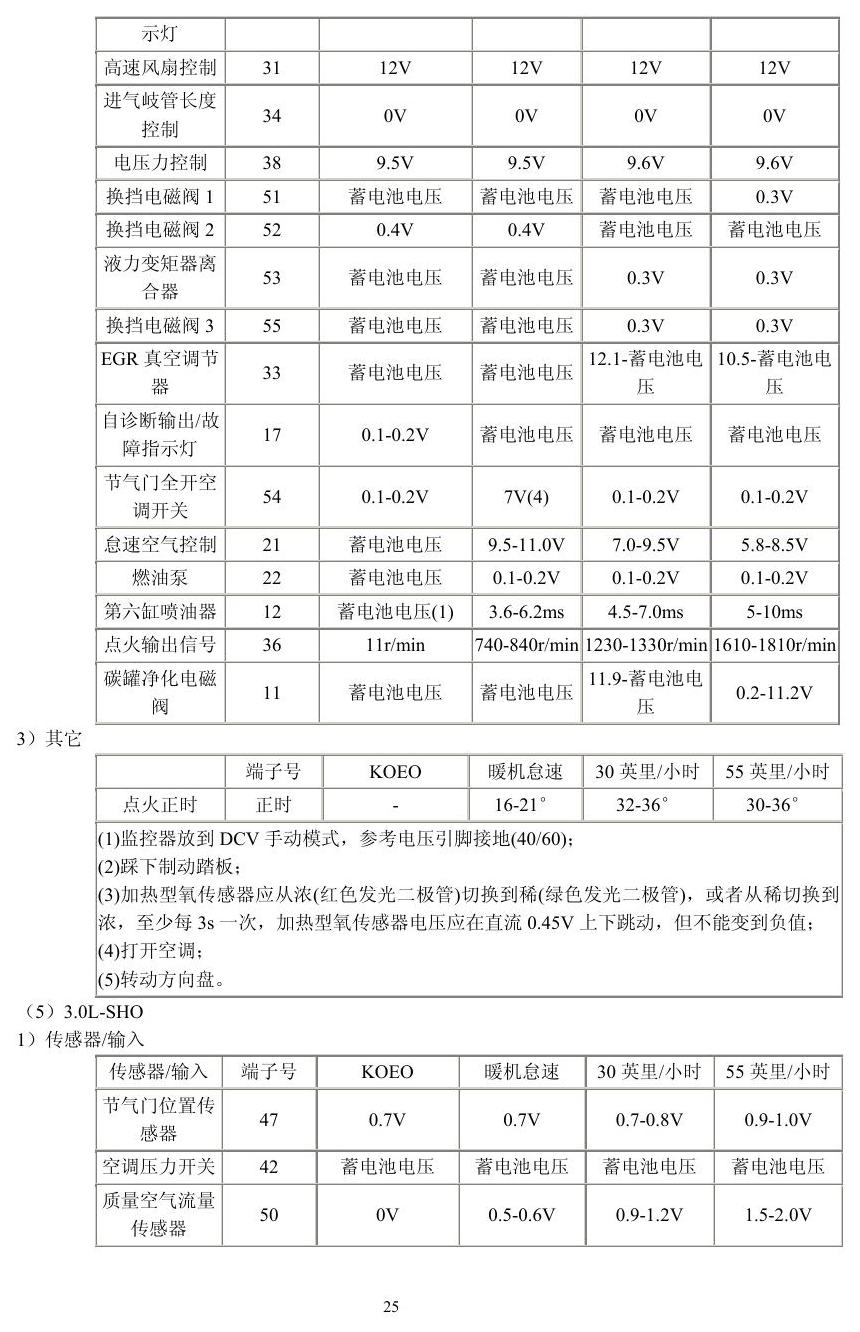

福特车系端子图 — 福特车系端子图原始资料第25页

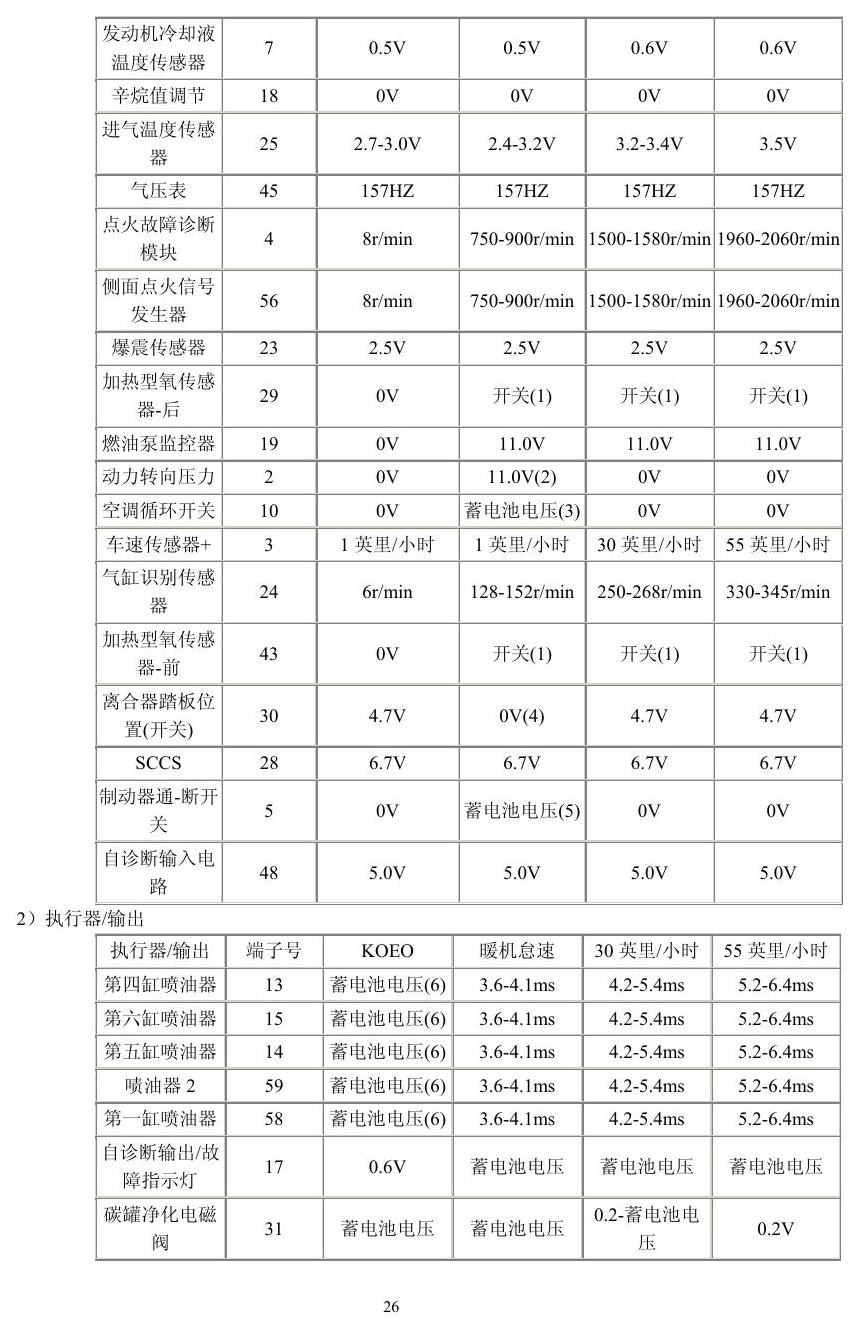

福特车系端子图 — 福特车系端子图原始资料第26页

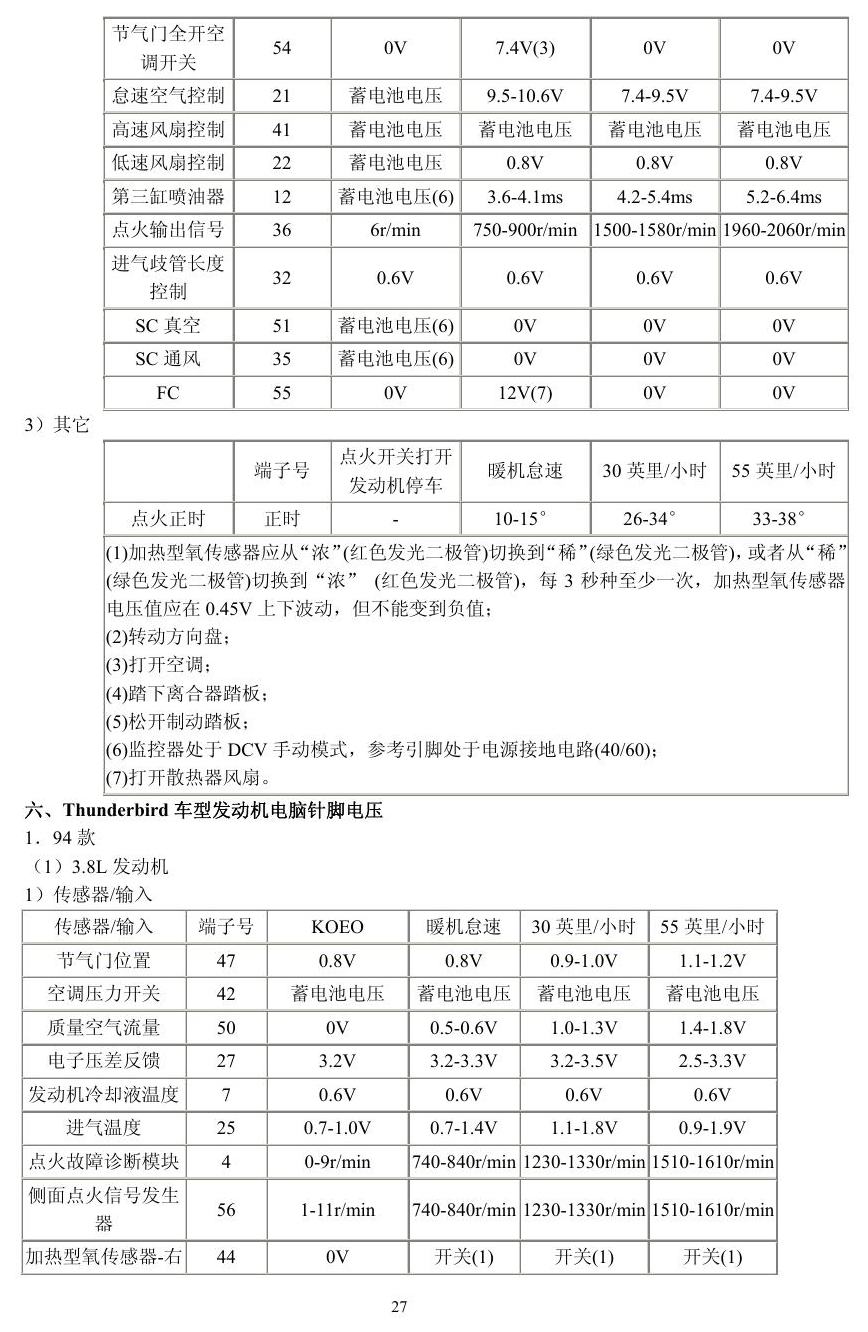

福特车系端子图 — 福特车系端子图原始资料第27页

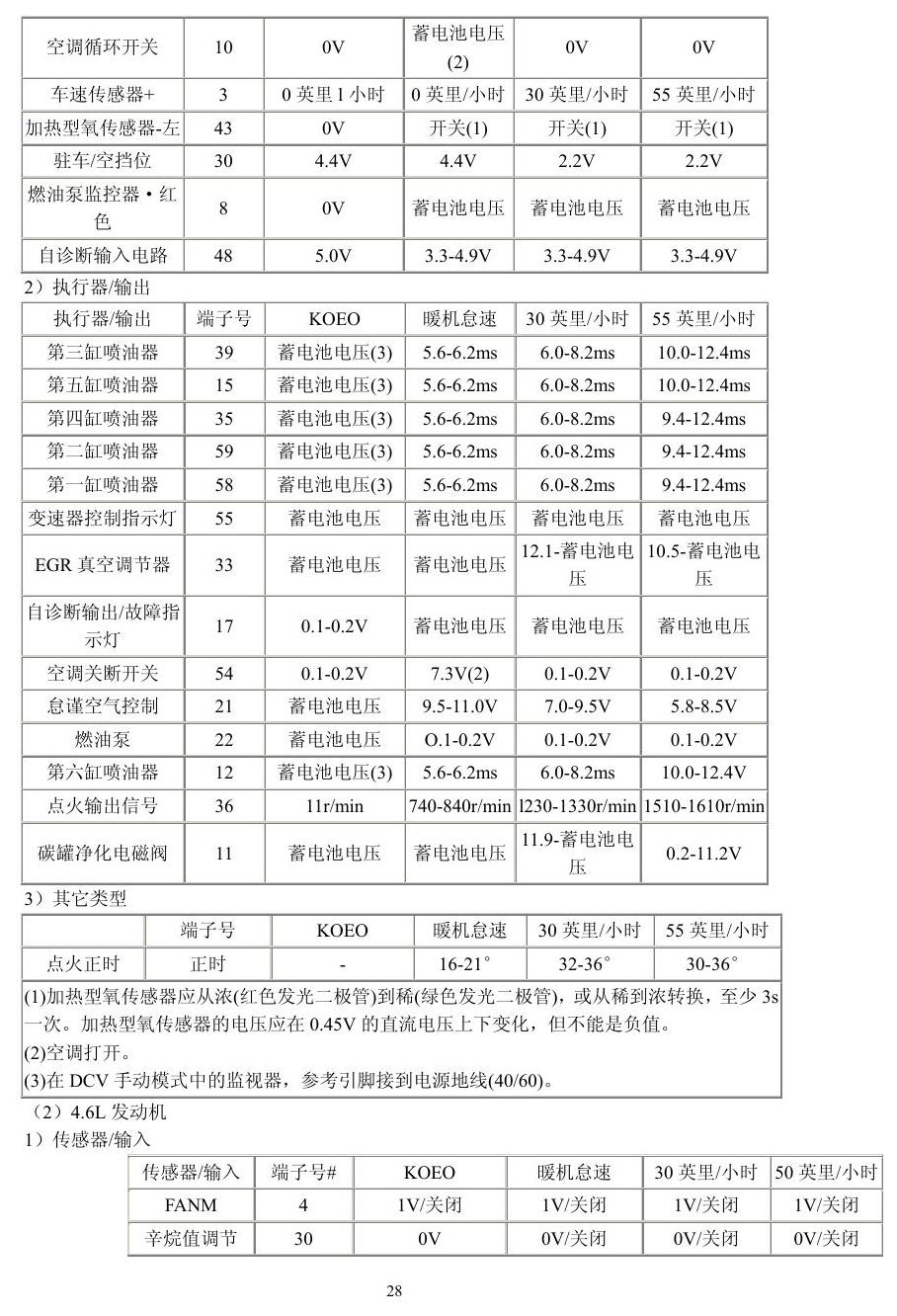

福特车系端子图 — 福特车系端子图原始资料第28页

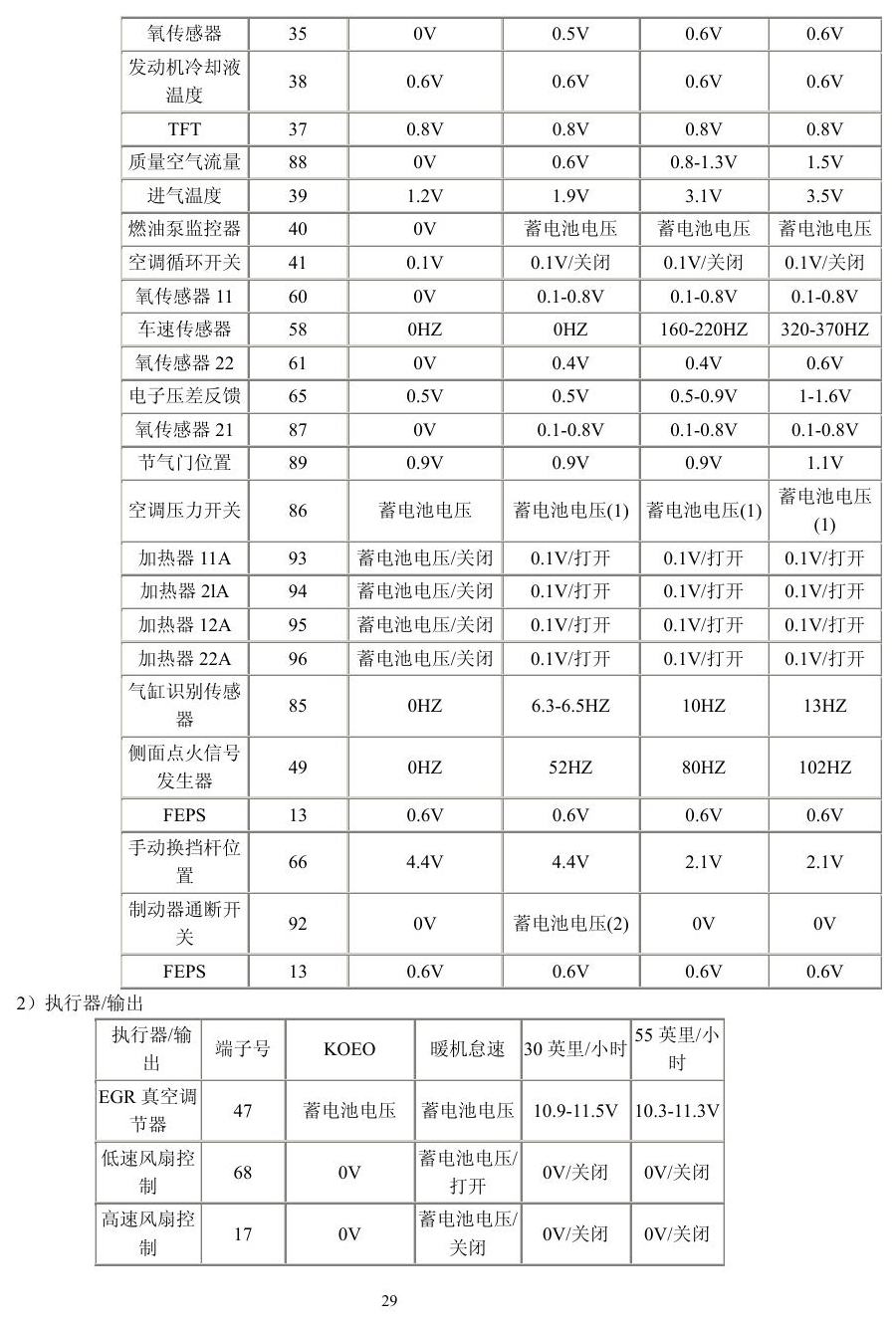

福特车系端子图 — 福特车系端子图原始资料第29页

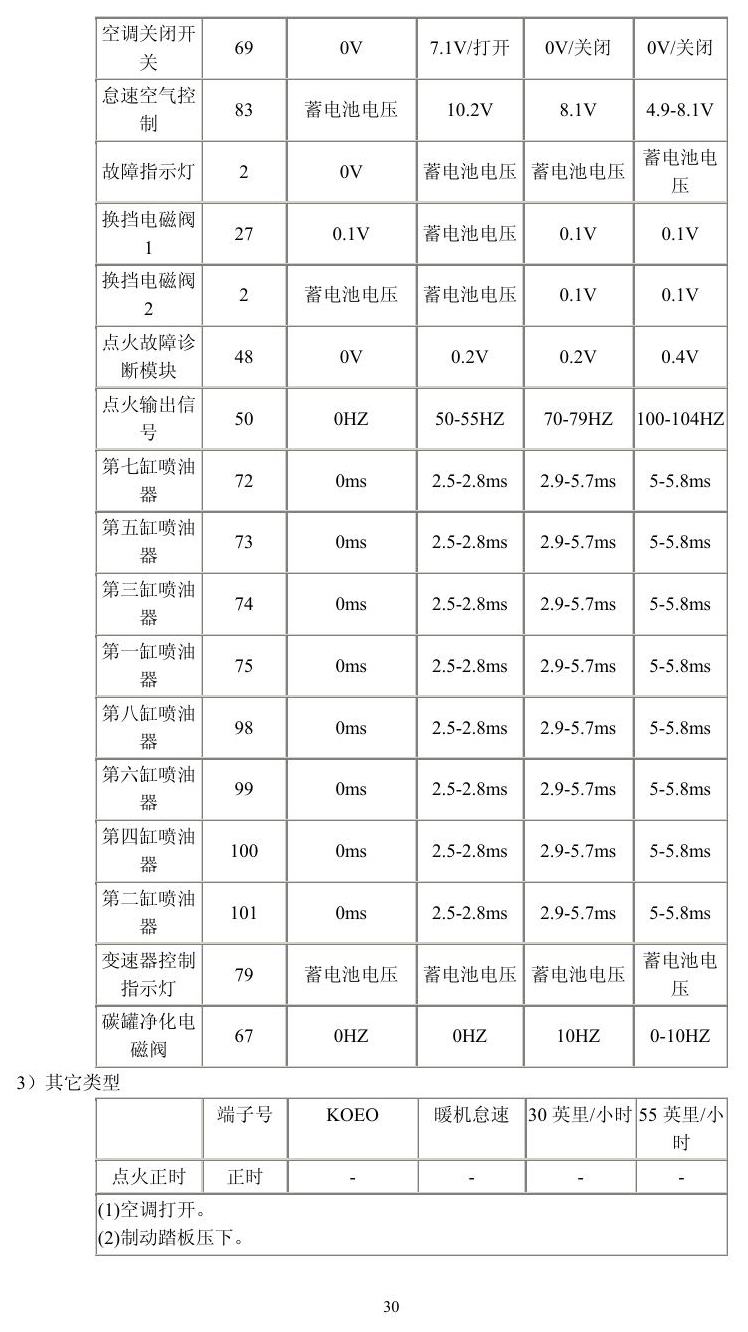

福特车系端子图 — 福特车系端子图原始资料第30页

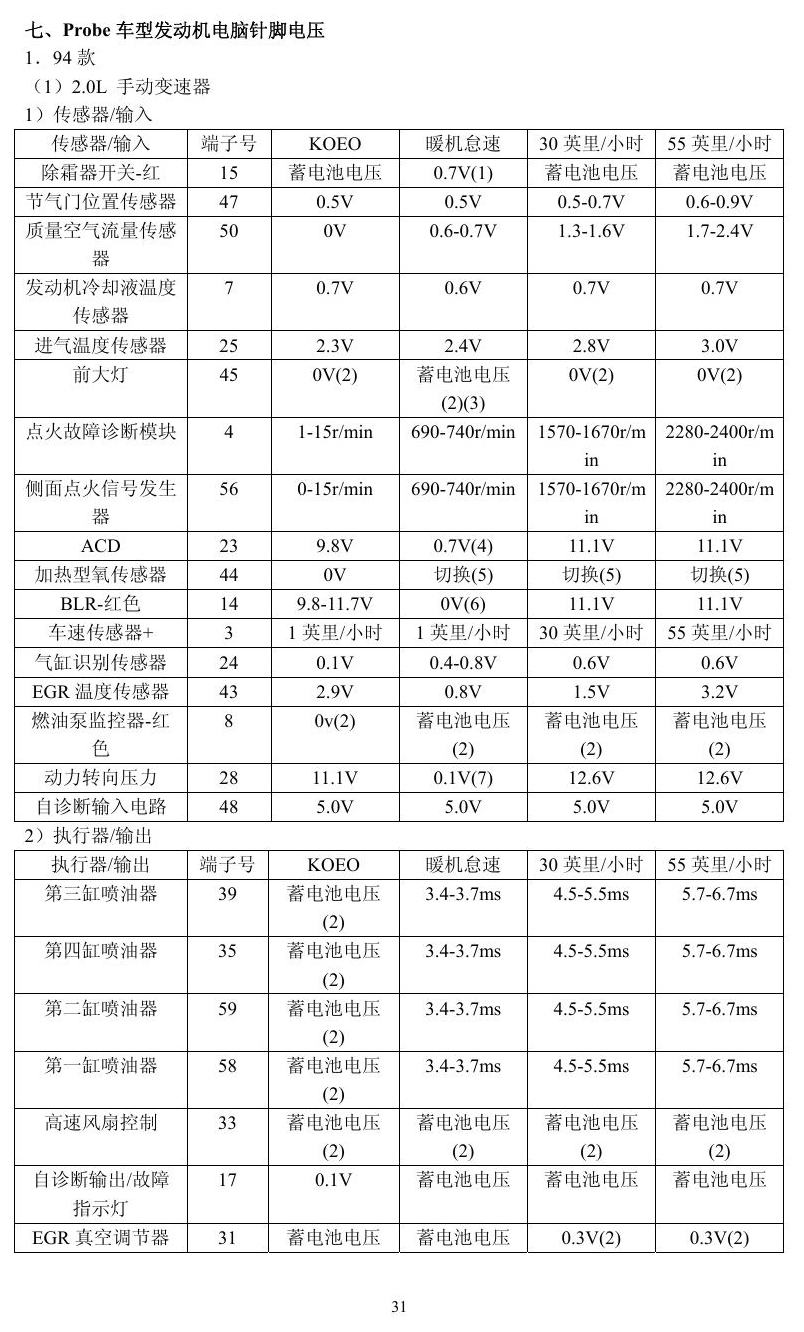

福特车系端子图 — 福特车系端子图原始资料第31页

福特车系端子图 — 福特车系端子图原始资料第32页

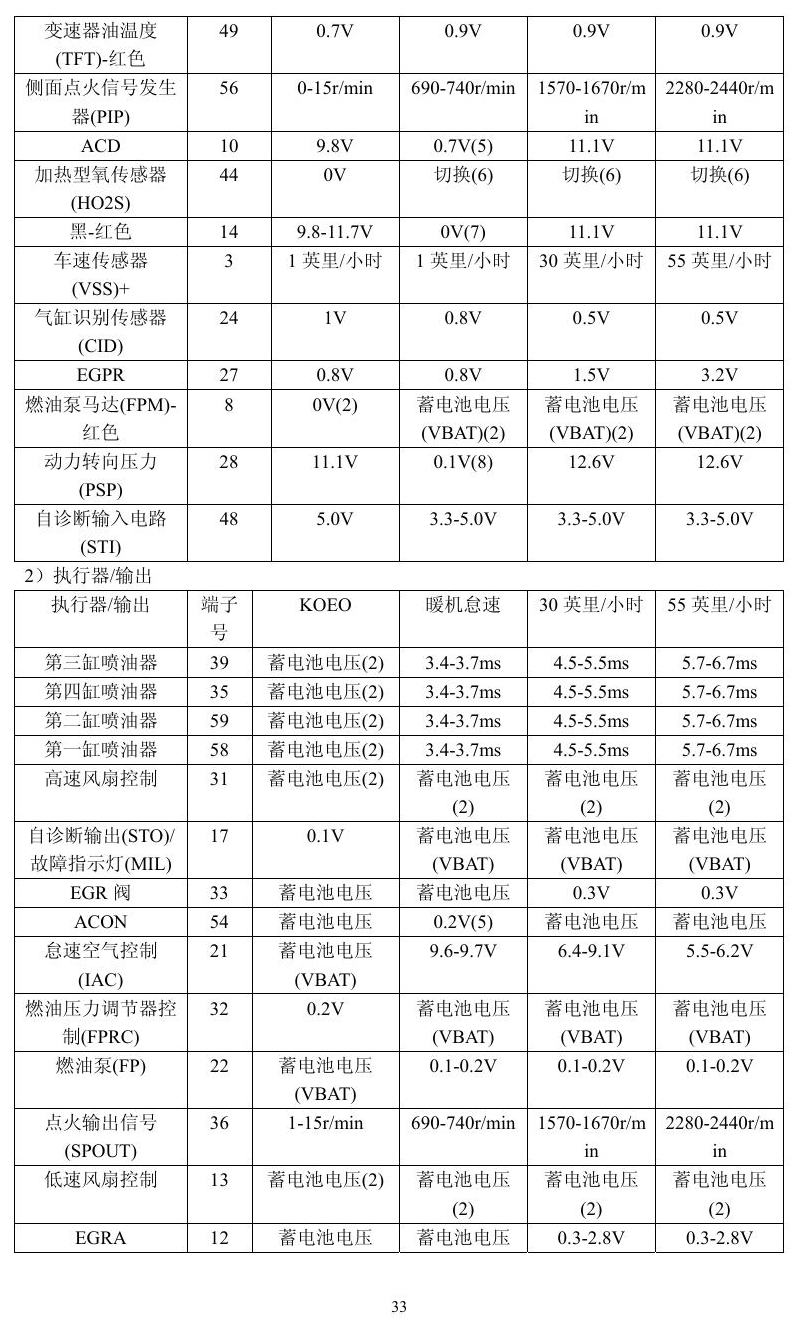

福特车系端子图 — 福特车系端子图原始资料第33页

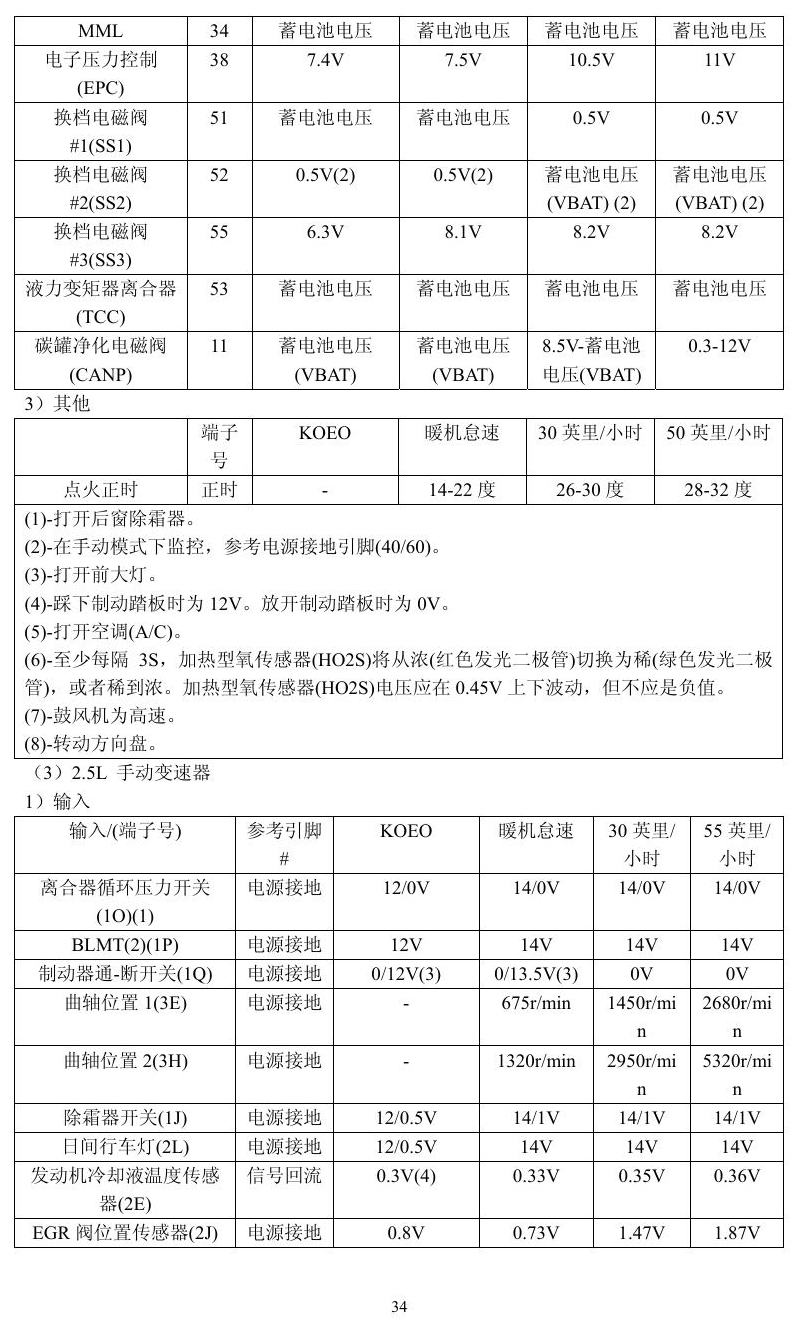

福特车系端子图 — 福特车系端子图原始资料第34页

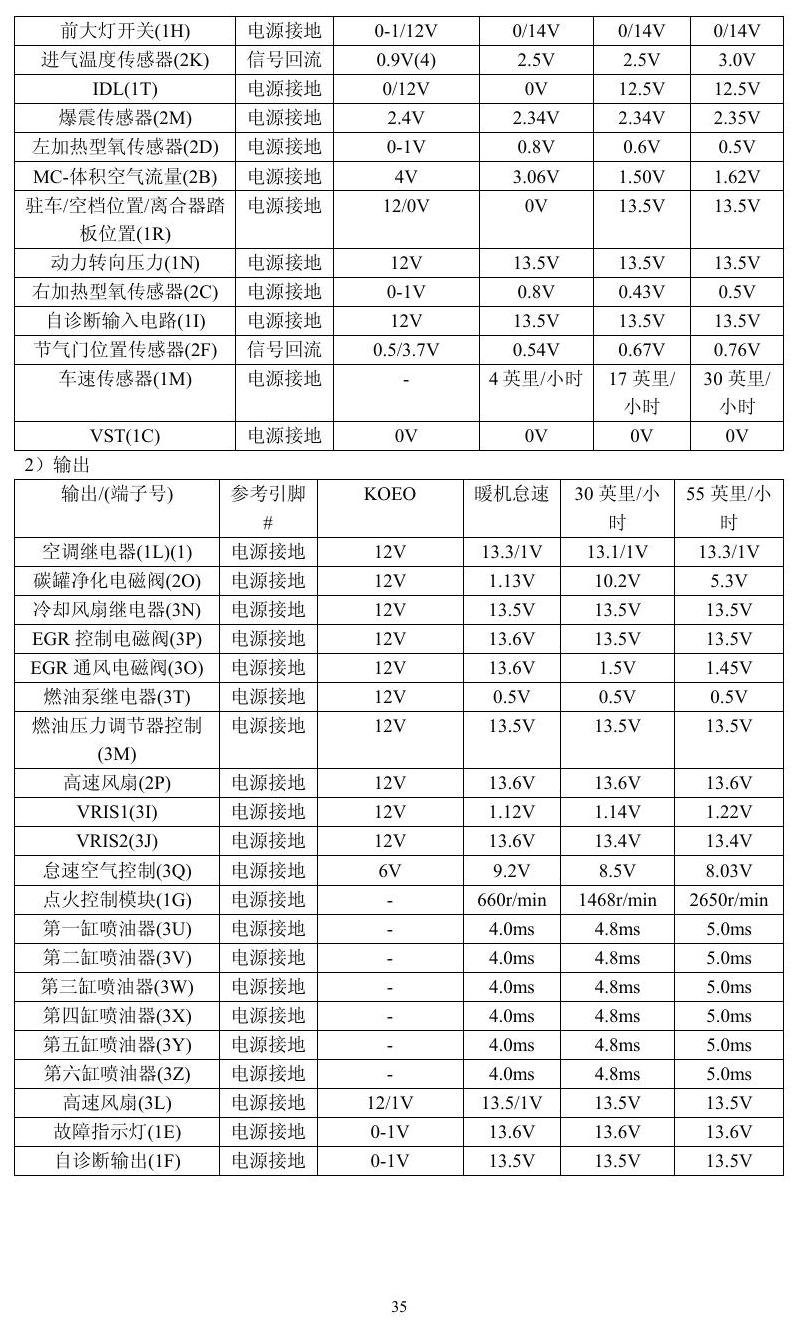

福特车系端子图 — 福特车系端子图原始资料第35页

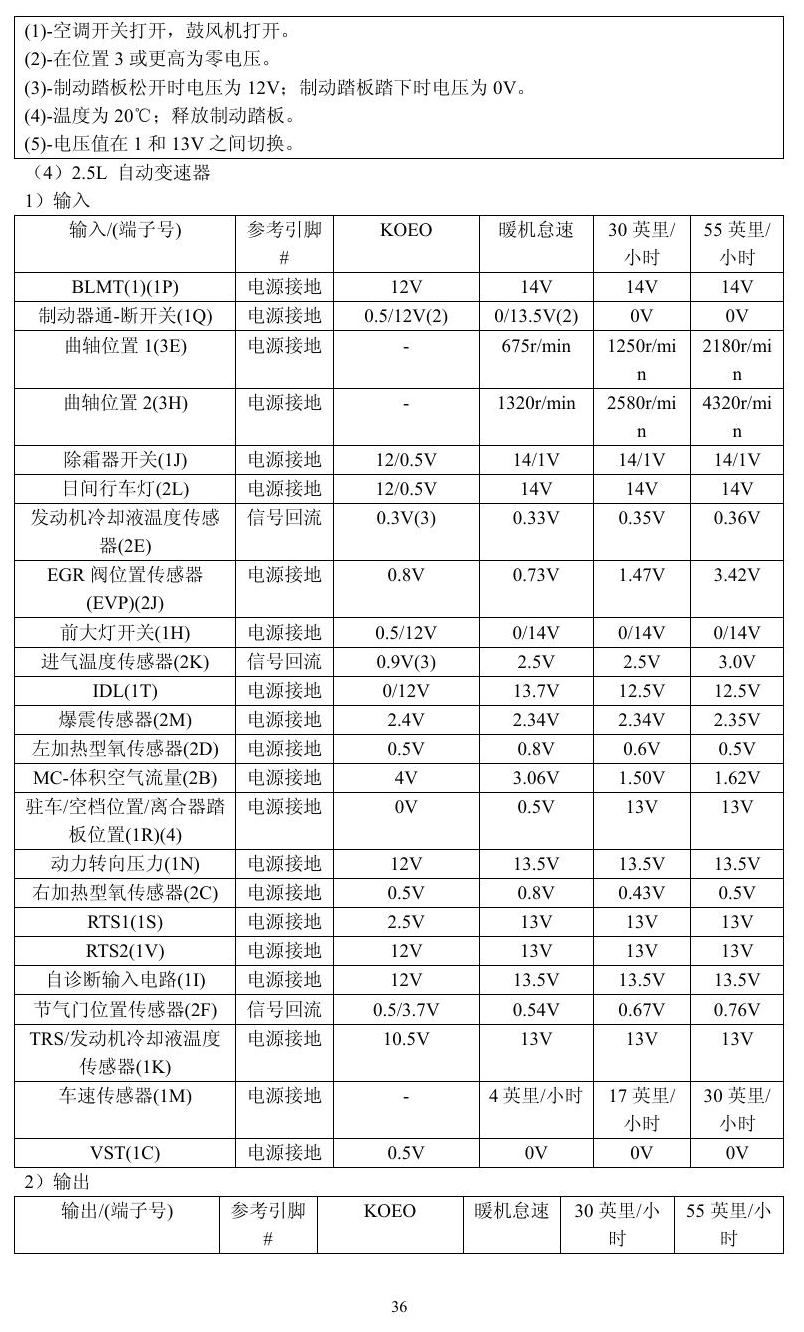

福特车系端子图 — 福特车系端子图原始资料第36页

福特车系端子图 — 福特车系端子图原始资料第37页

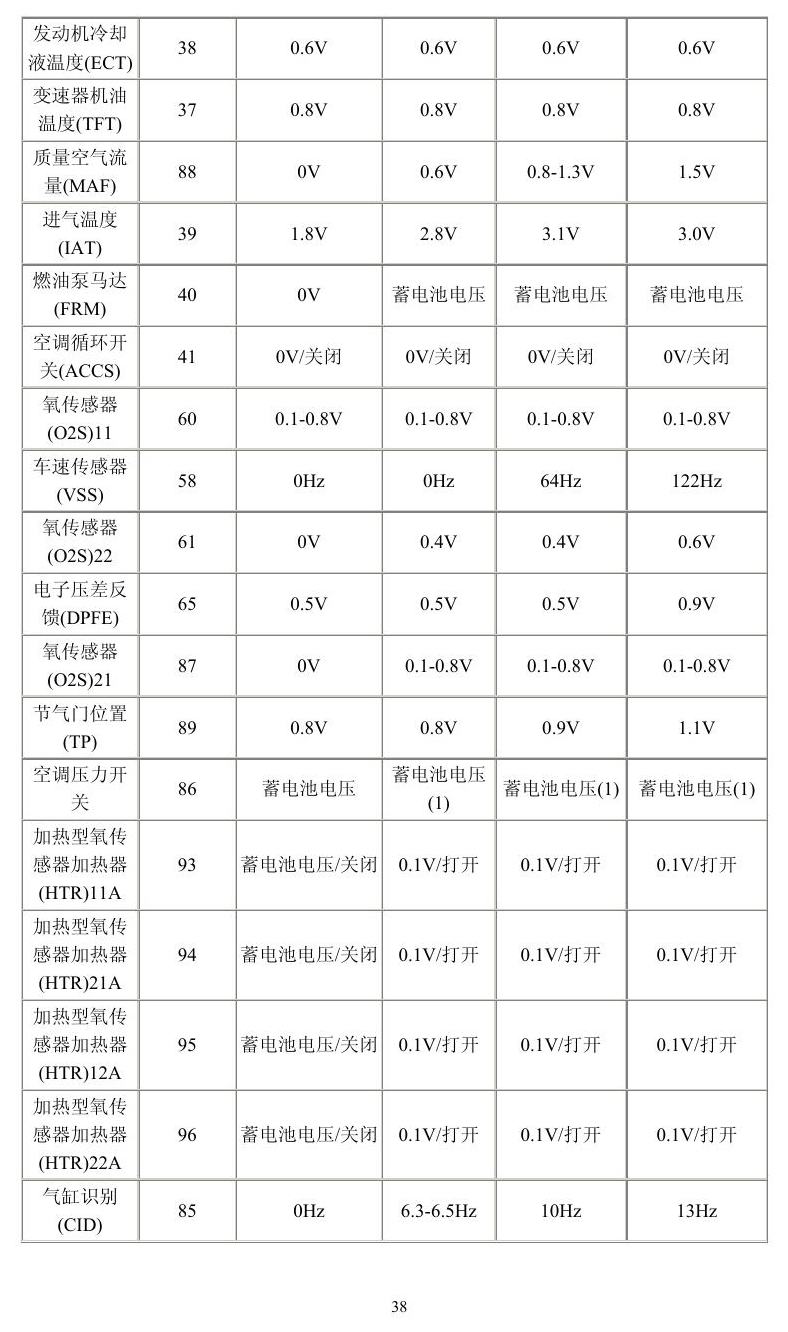

福特车系端子图 — 福特车系端子图原始资料第38页

福特车系端子图 — 福特车系端子图原始资料第39页

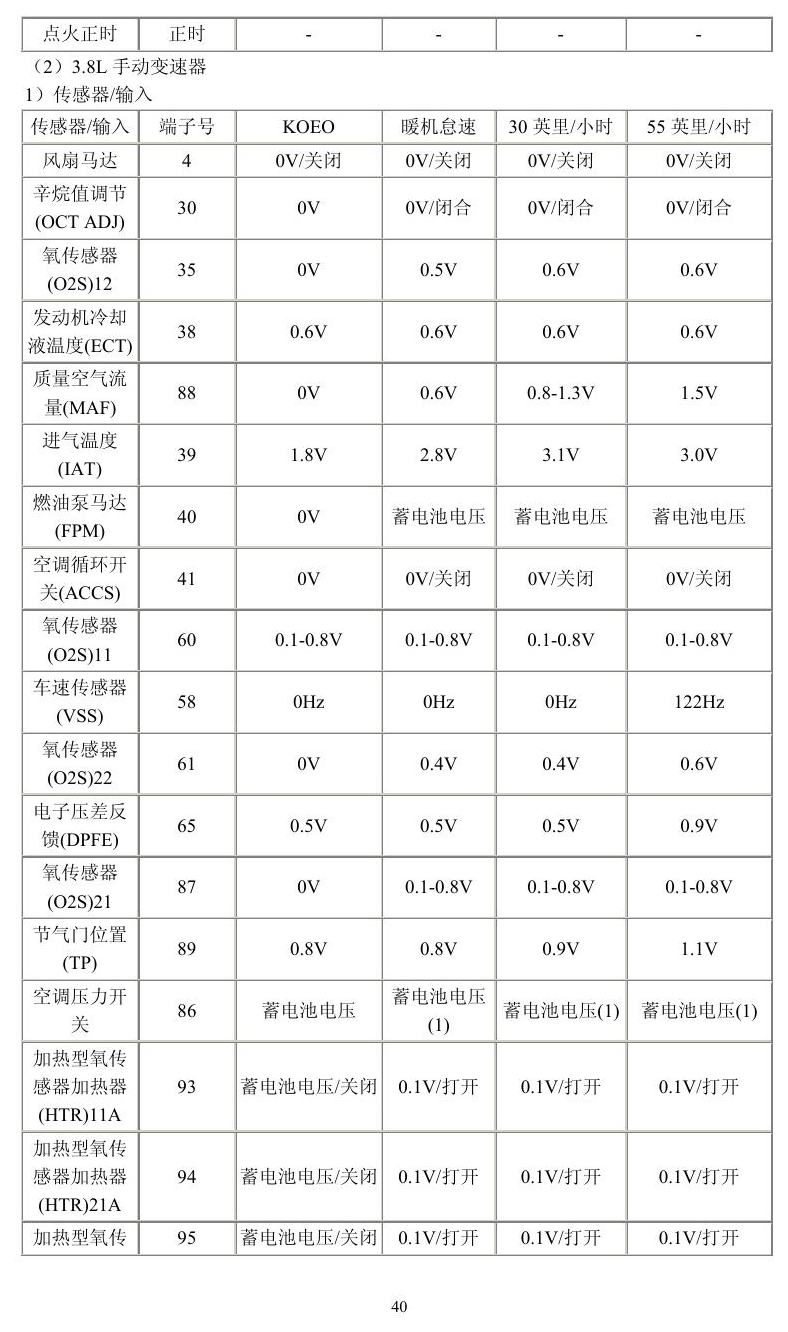

福特车系端子图 — 福特车系端子图原始资料第40页

福特车系端子图 — 福特车系端子图原始资料第41页

福特车系端子图 — 福特车系端子图原始资料第42页

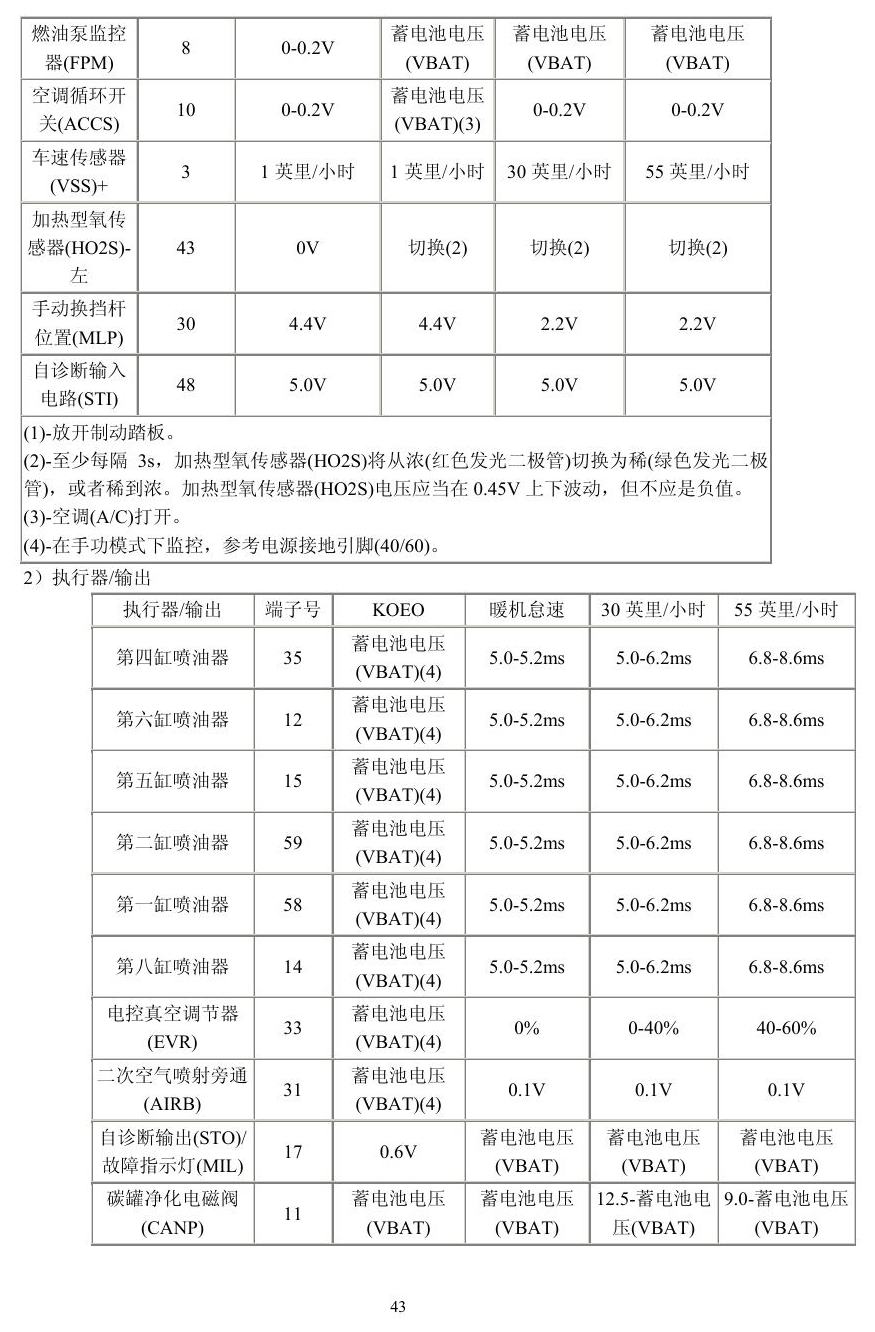

福特车系端子图 — 福特车系端子图原始资料第43页

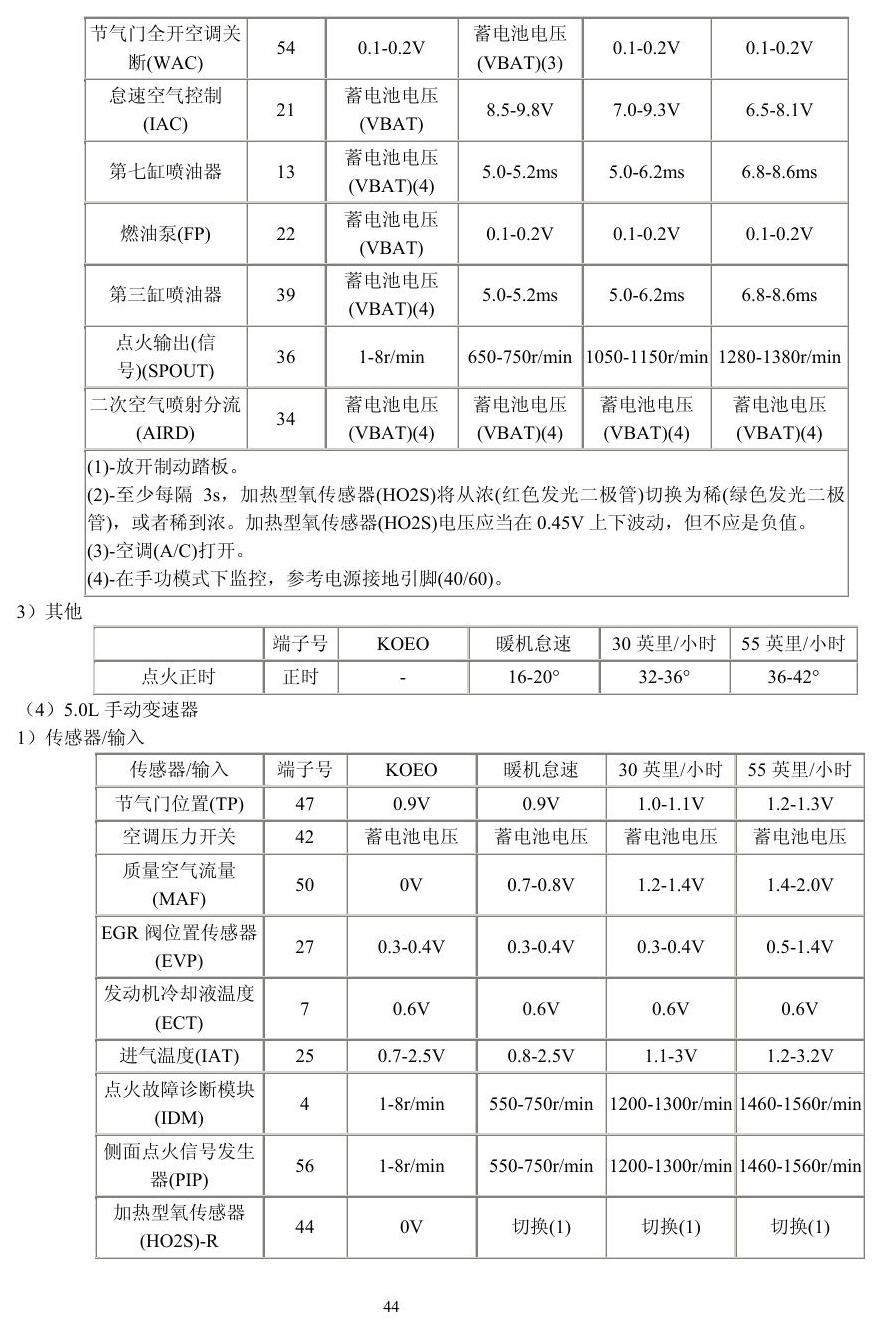

福特车系端子图 — 福特车系端子图原始资料第44页

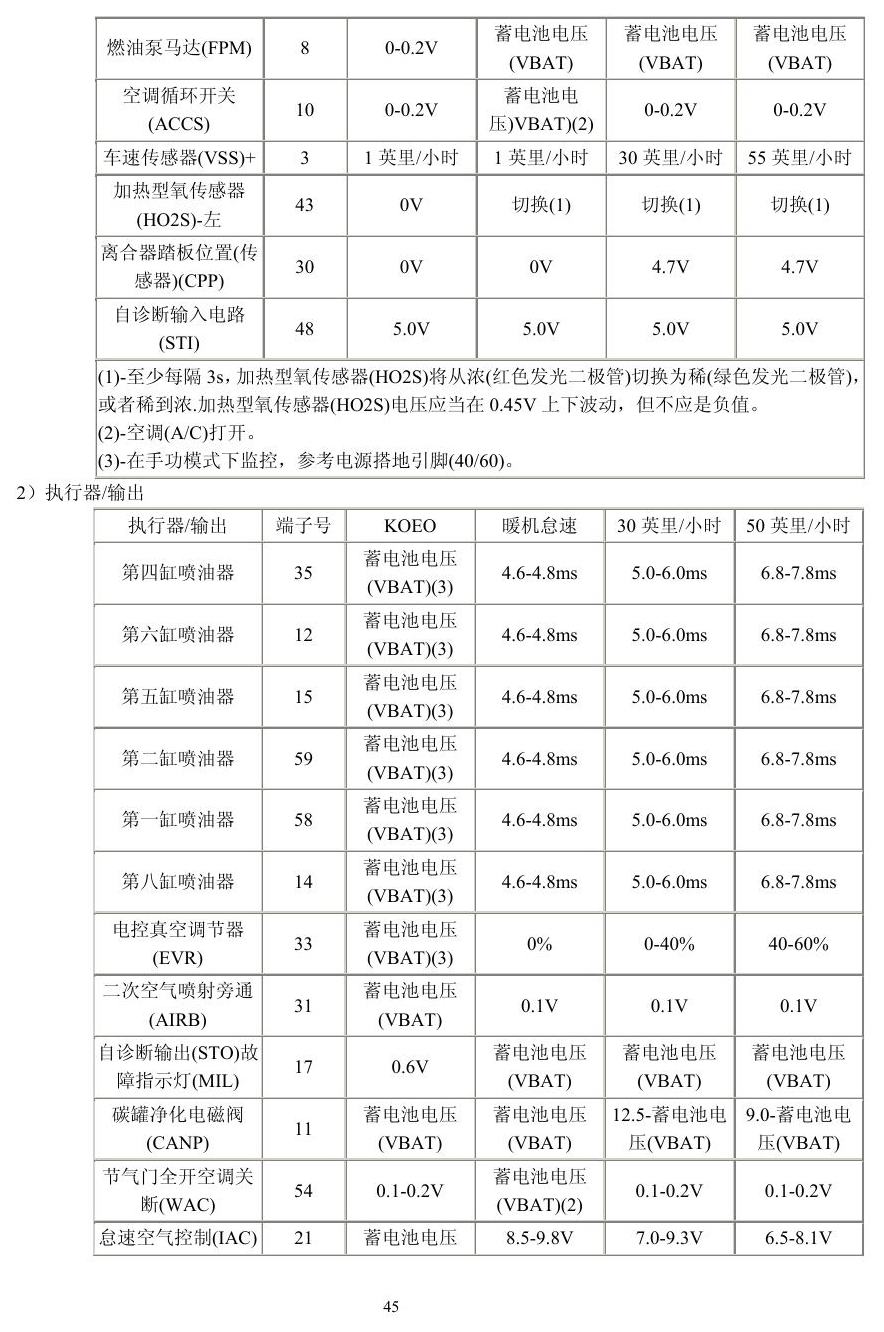

福特车系端子图 — 福特车系端子图原始资料第45页

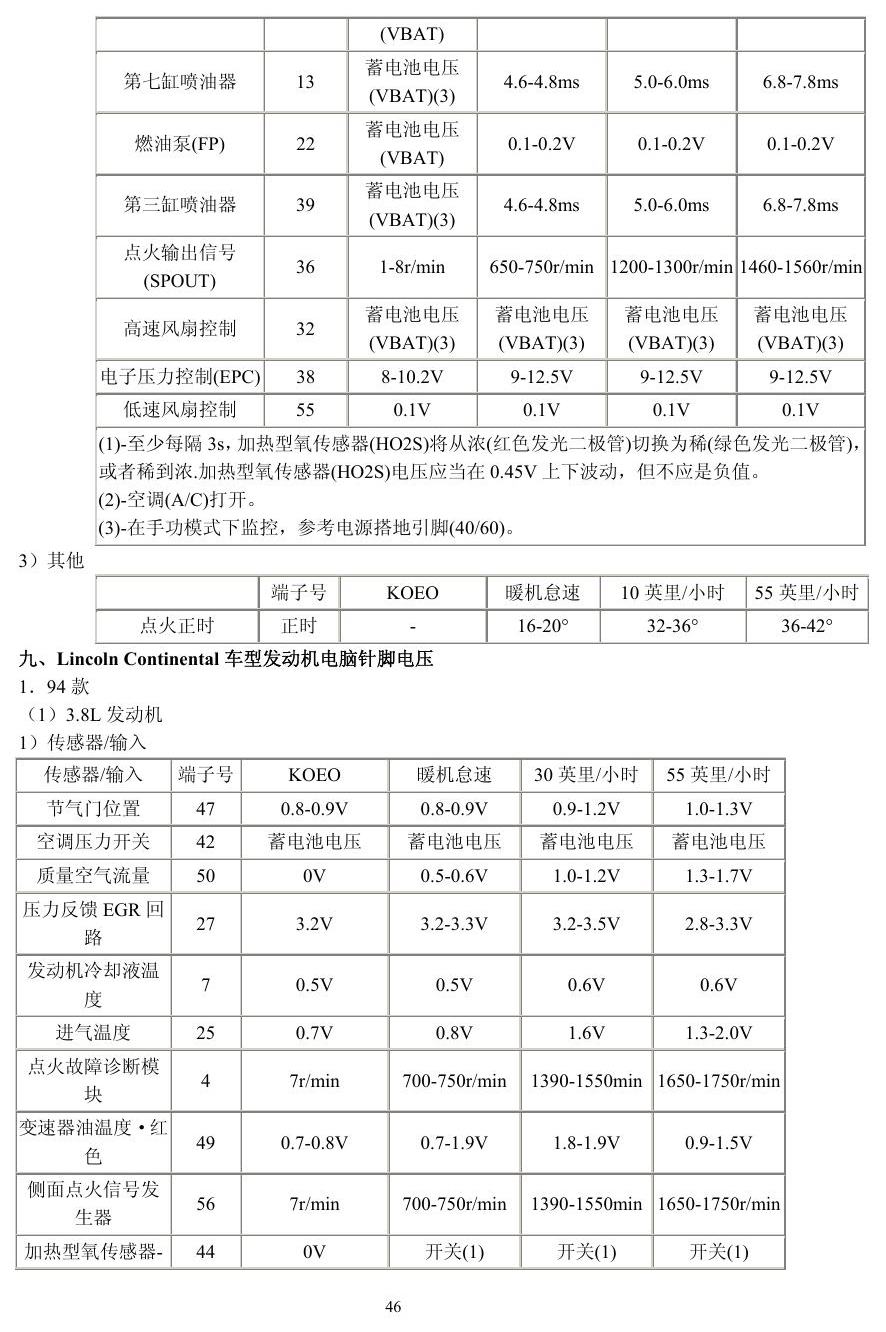

福特车系端子图 — 福特车系端子图原始资料第46页

福特车系端子图 — 福特车系端子图原始资料第47页

福特车系端子图 — 福特车系端子图原始资料第48页

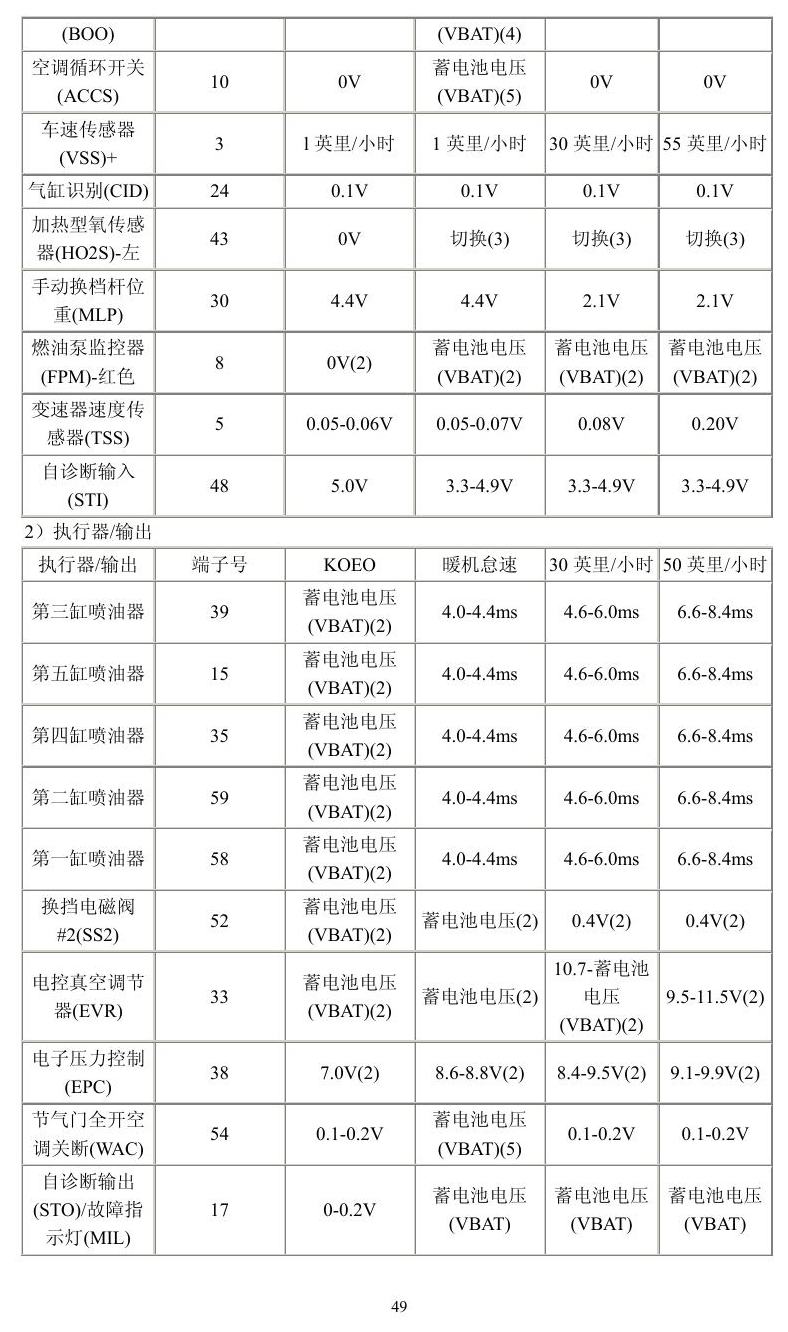

福特车系端子图 — 福特车系端子图原始资料第49页

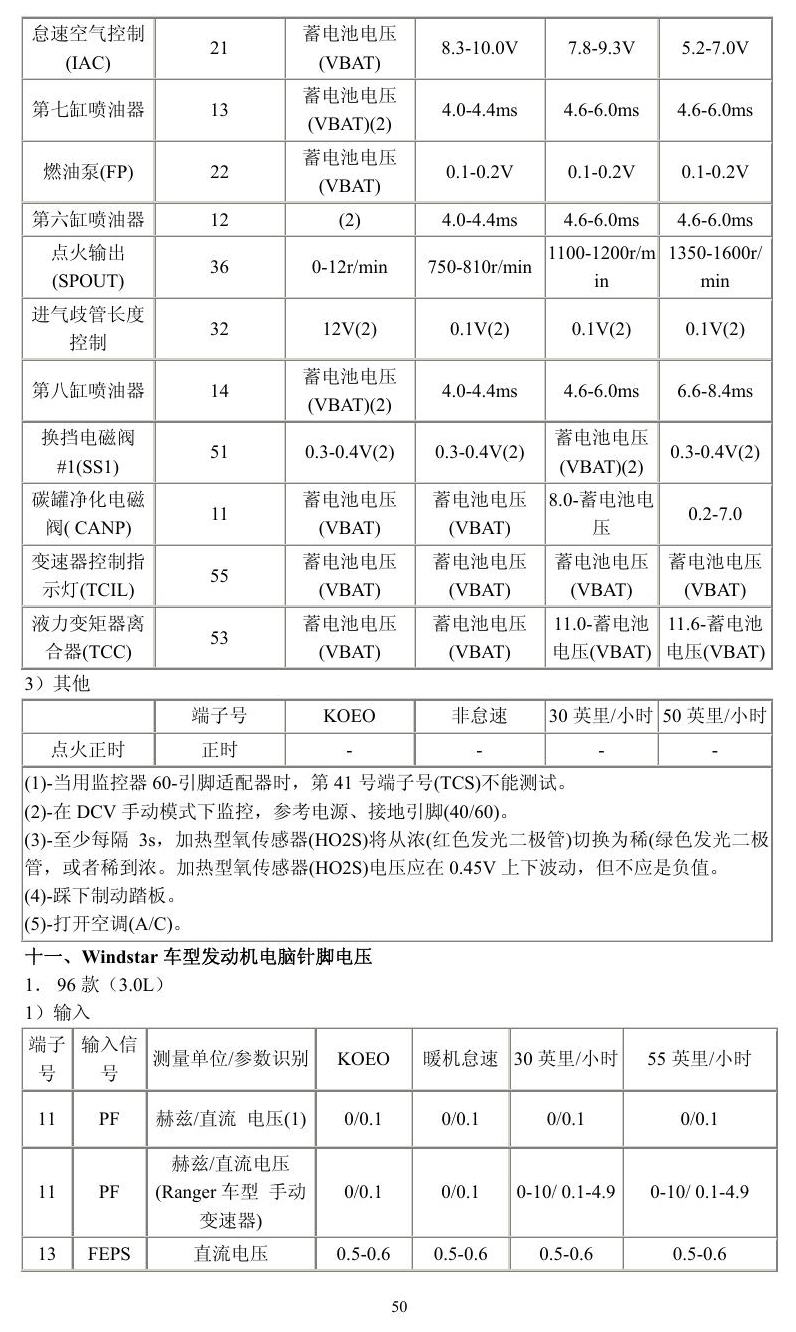

福特车系端子图 — 福特车系端子图原始资料第50页

福特车系端子图 — 福特车系端子图原始资料第51页

福特车系端子图 — 福特车系端子图原始资料第52页

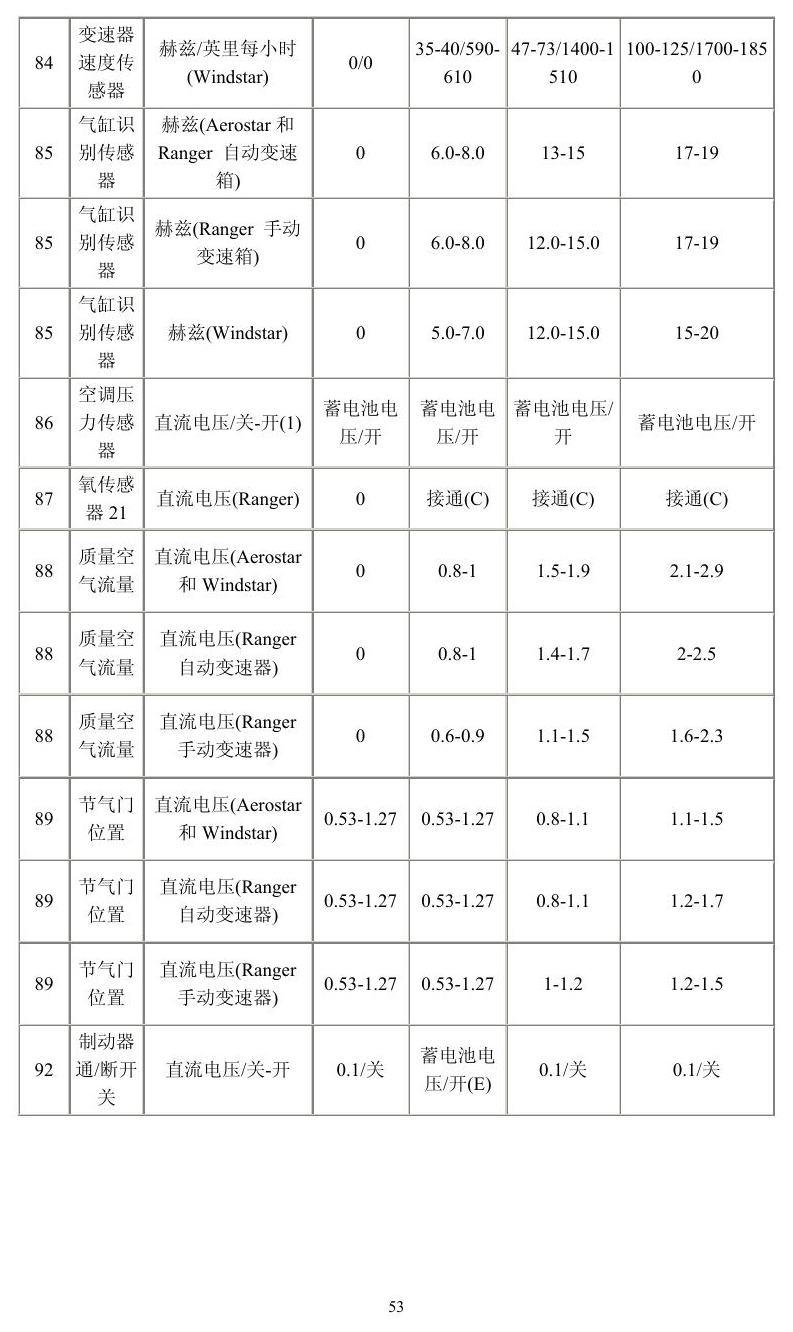

福特车系端子图 — 福特车系端子图原始资料第53页

福特车系端子图 — 福特车系端子图原始资料第54页

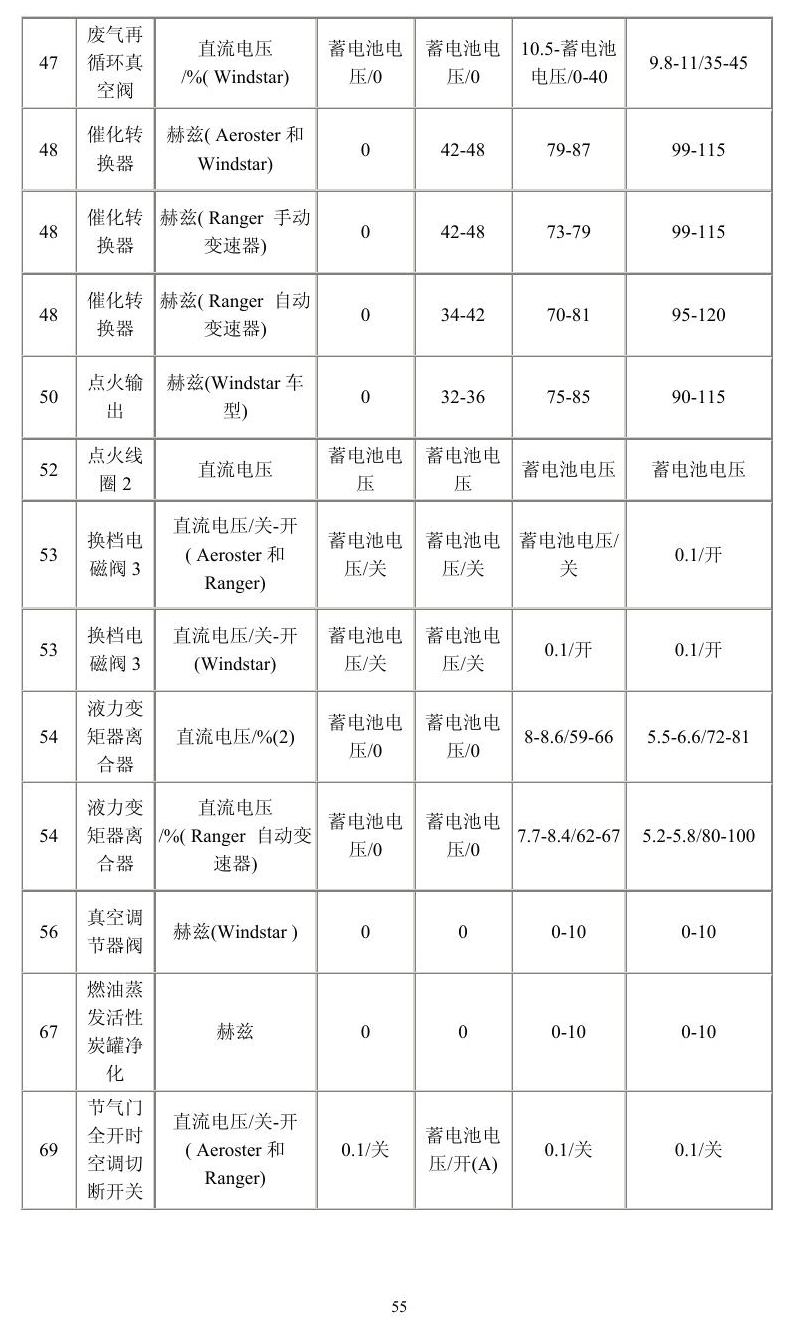

福特车系端子图 — 福特车系端子图原始资料第55页

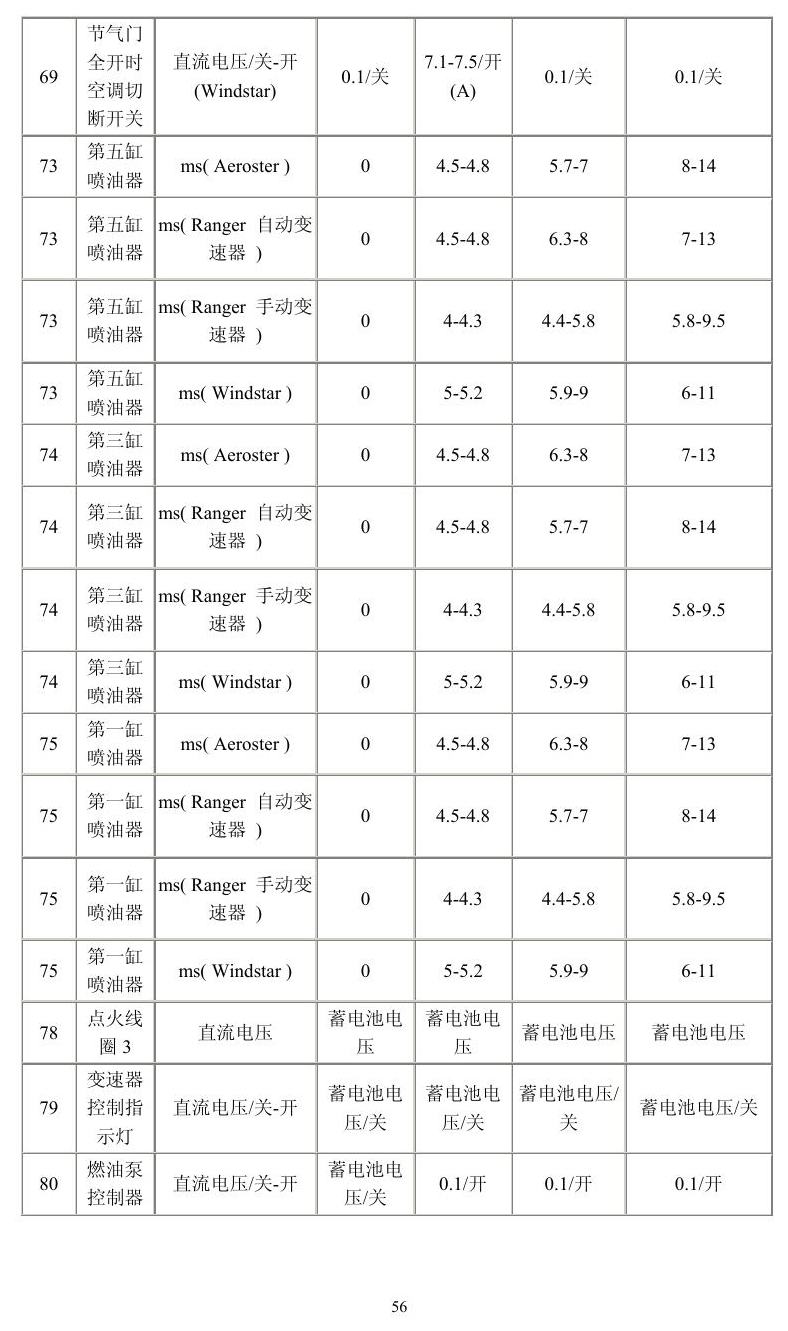

福特车系端子图 — 福特车系端子图原始资料第56页

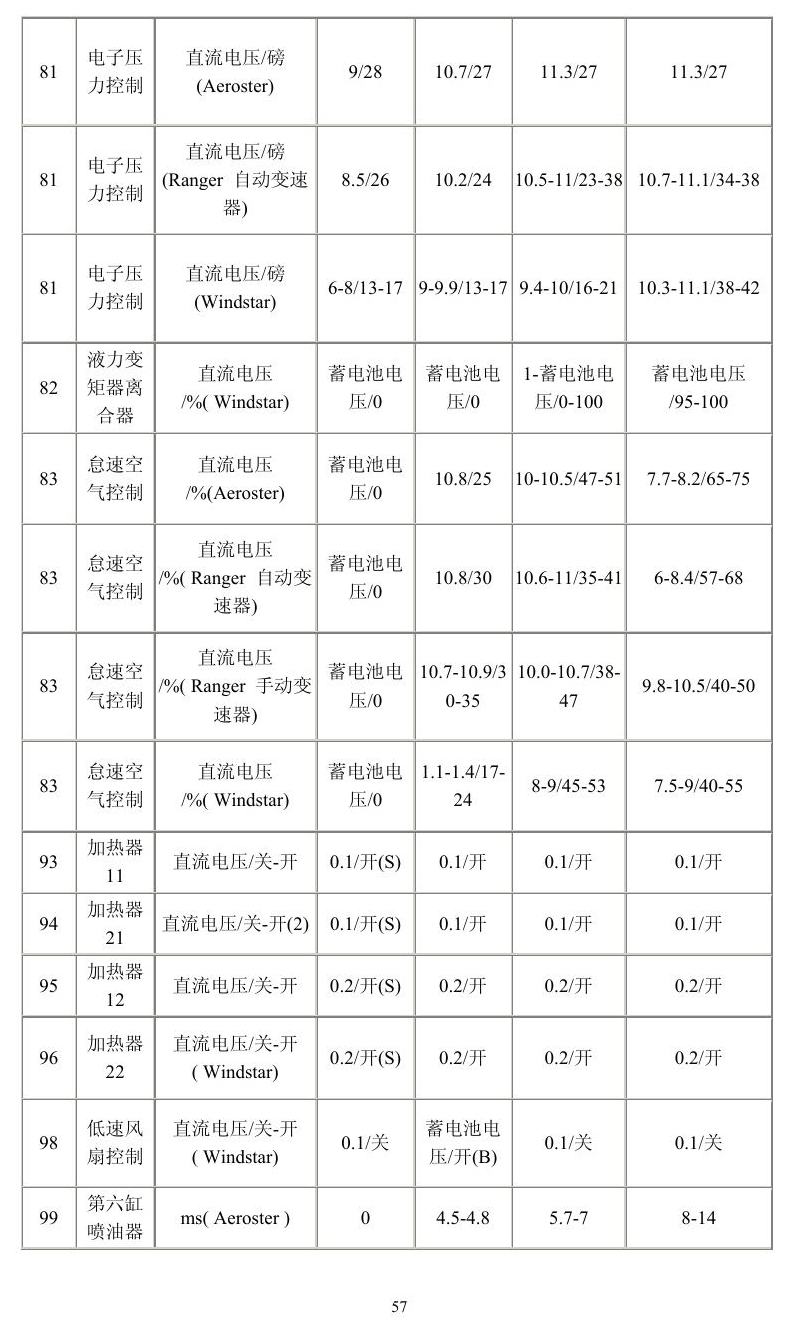

福特车系端子图 — 福特车系端子图原始资料第57页

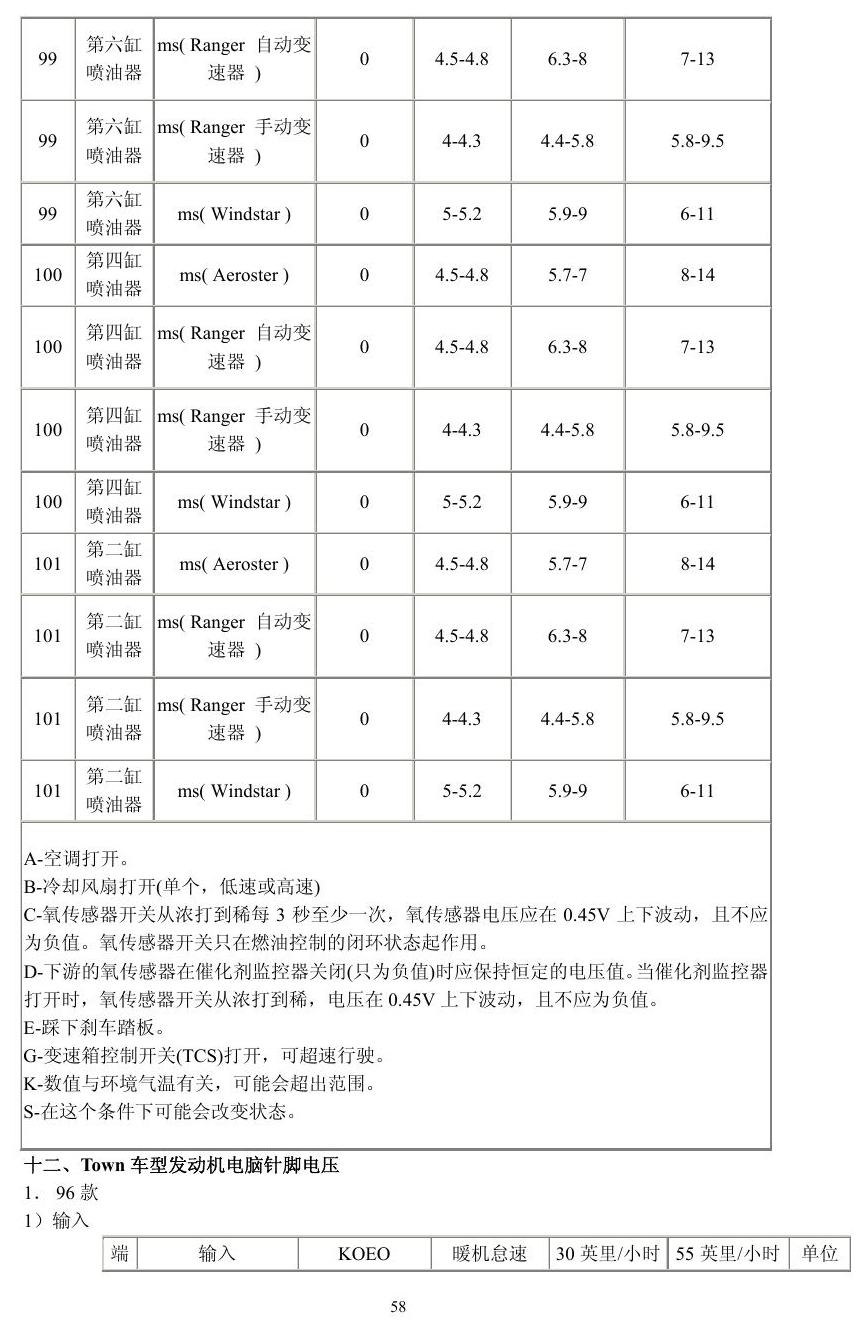

福特车系端子图 — 福特车系端子图原始资料第58页

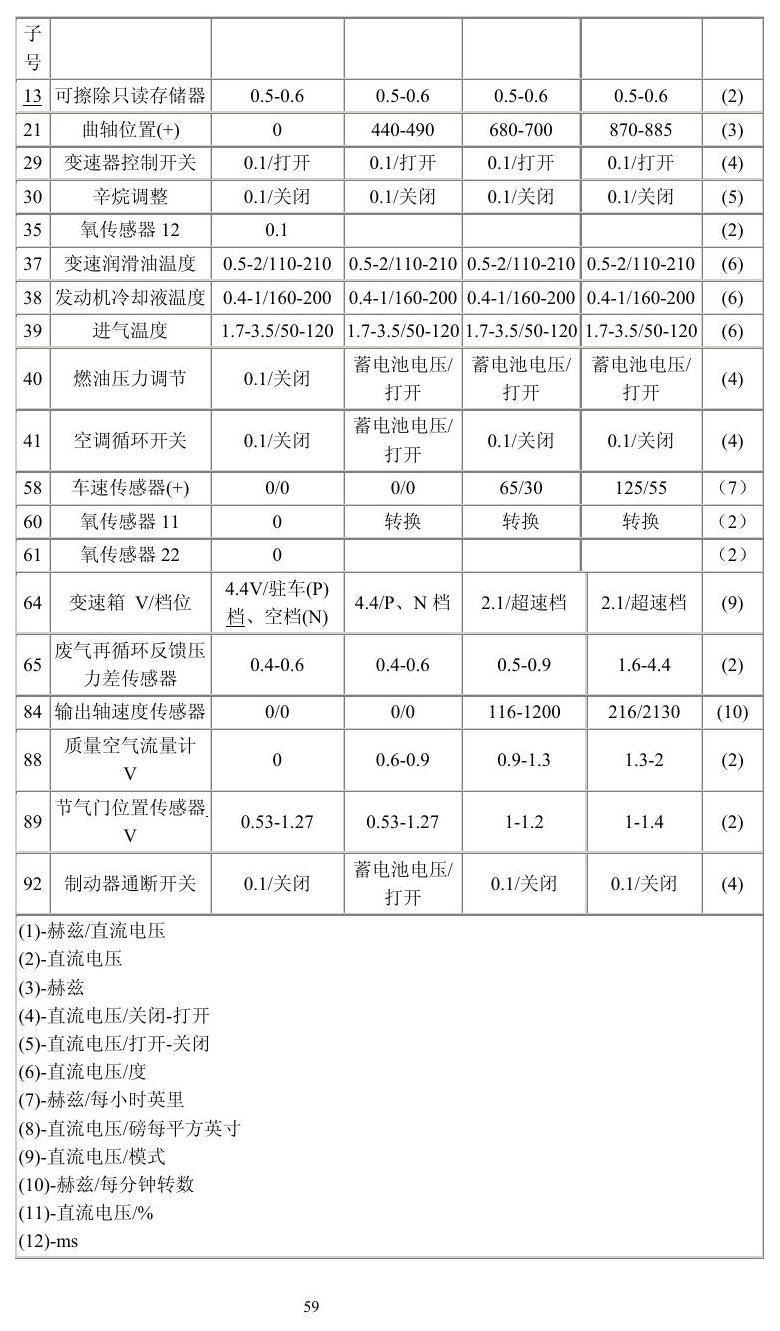

福特车系端子图 — 福特车系端子图原始资料第59页

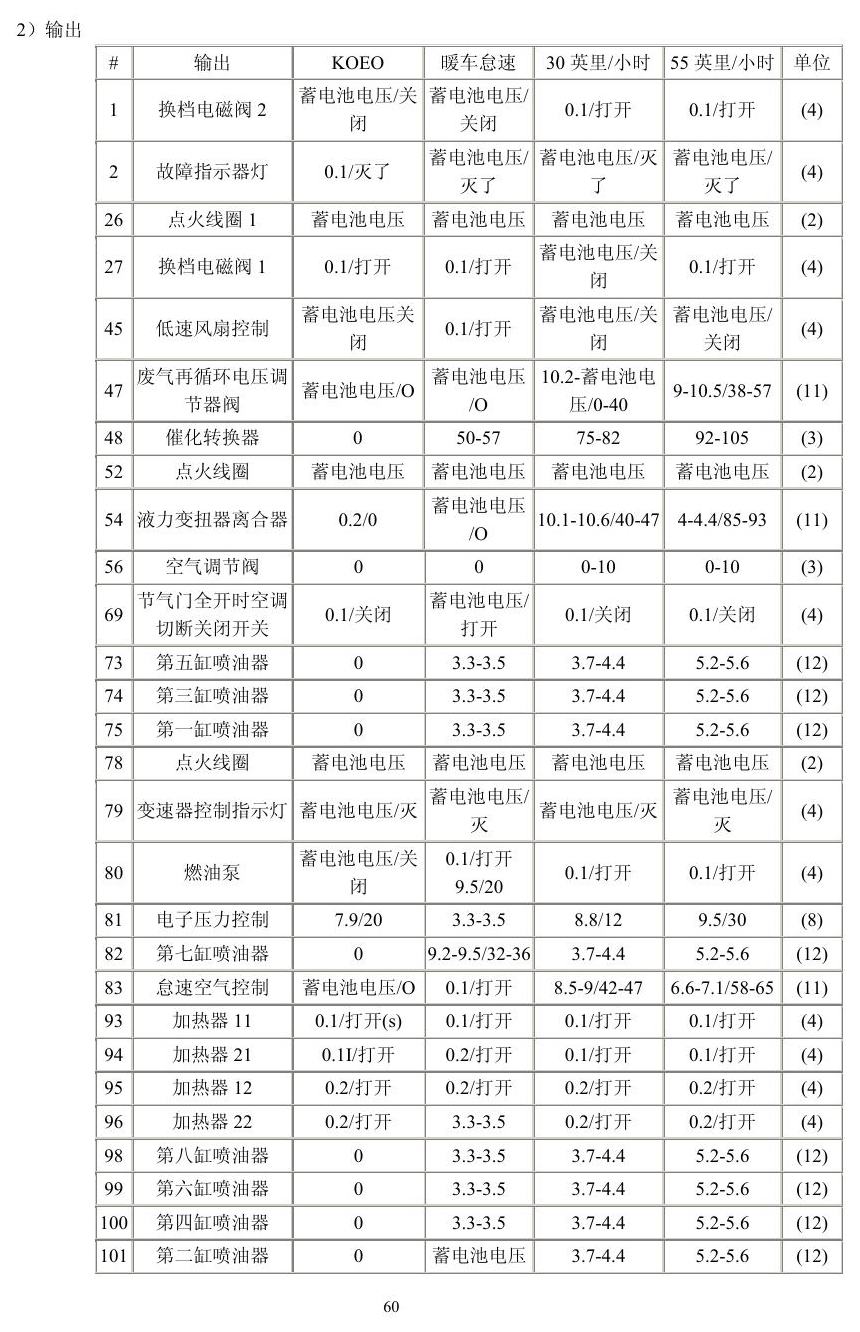

福特车系端子图 — 福特车系端子图原始资料第60页

福特车系端子图 — 福特车系端子图原始资料第61页

福特车系端子图 — 福特车系端子图原始资料第62页

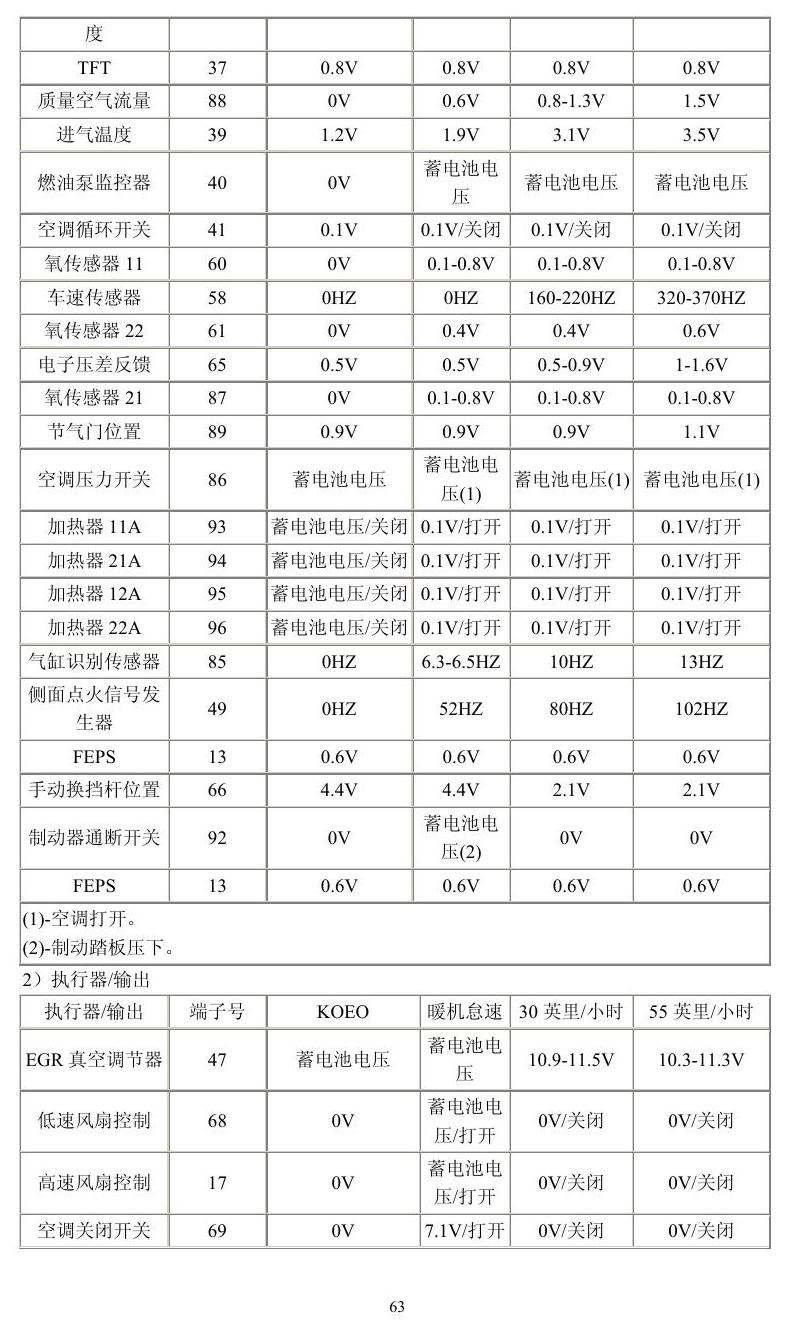

福特车系端子图 — 福特车系端子图原始资料第63页

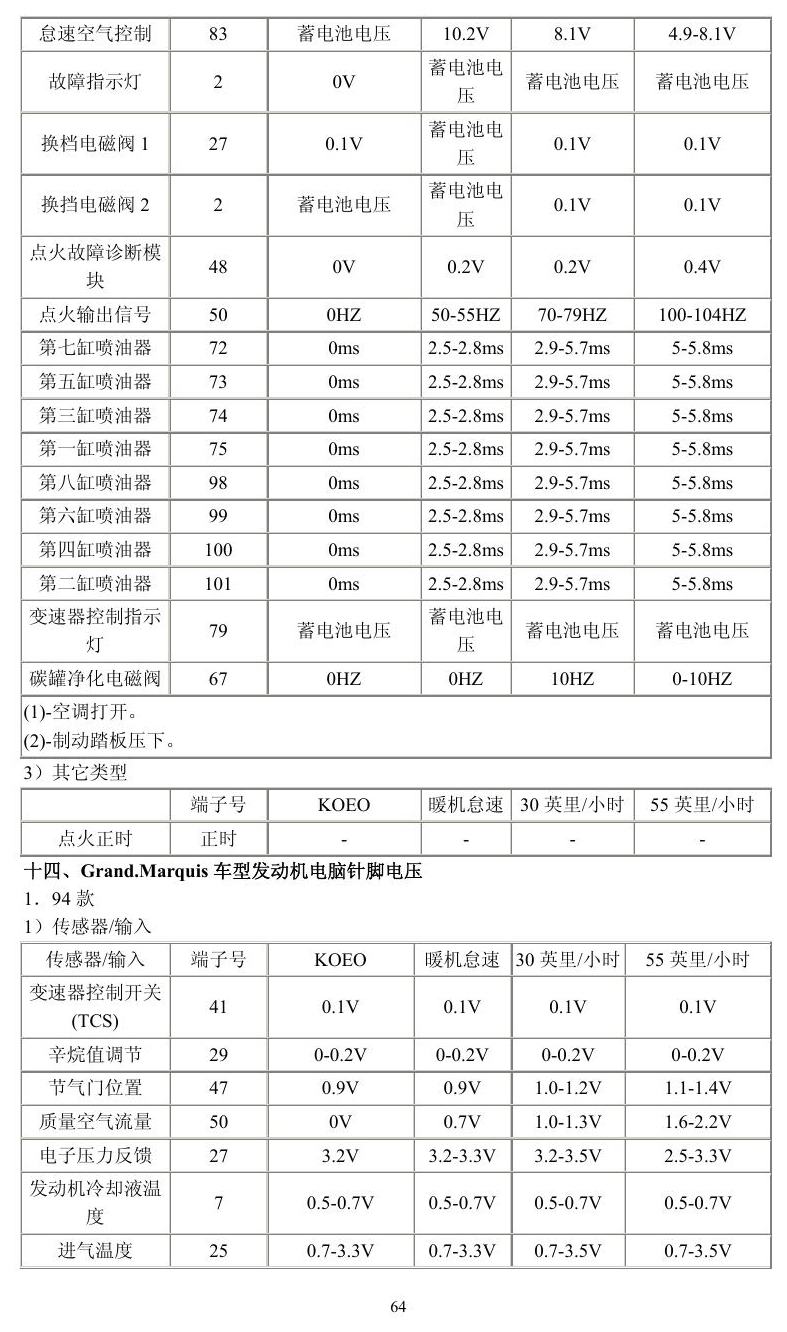

福特车系端子图 — 福特车系端子图原始资料第64页

福特车系端子图 — 福特车系端子图原始资料第65页

福特车系端子图 — 福特车系端子图原始资料第66页

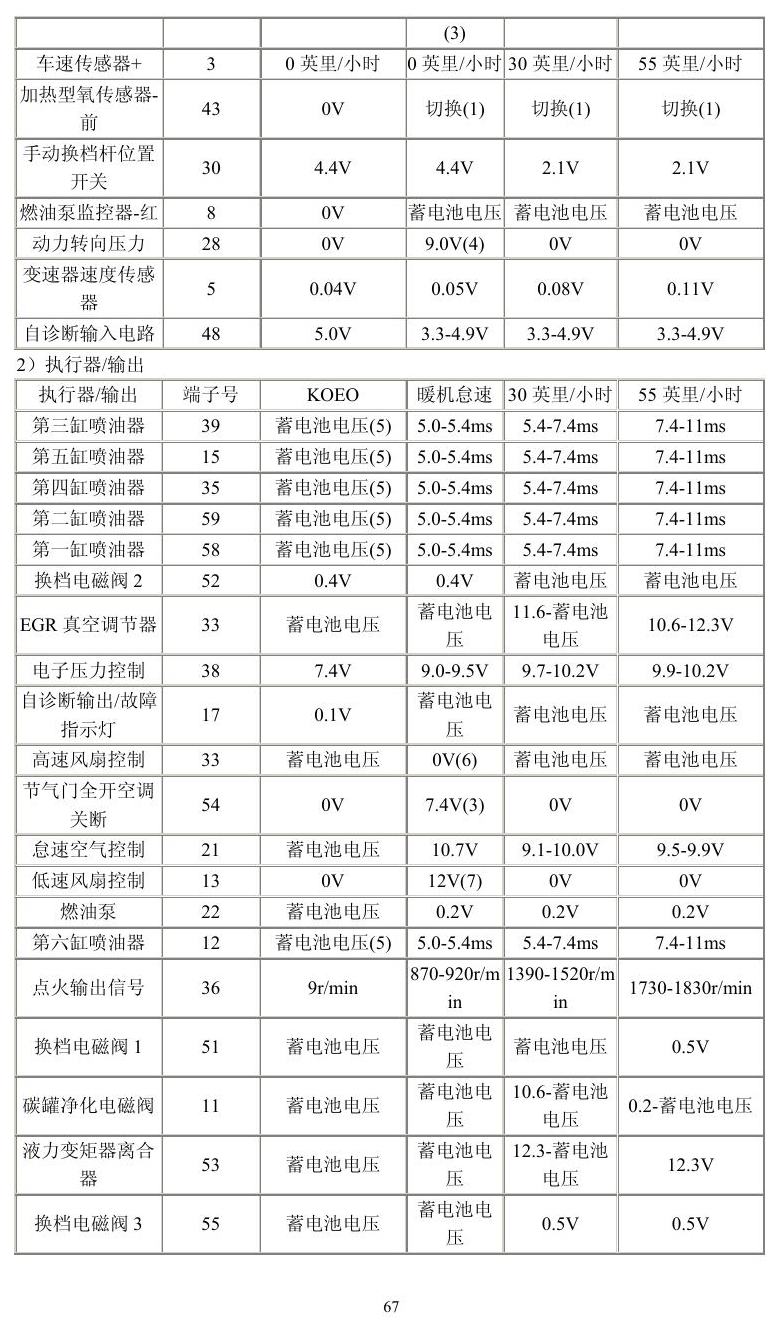

福特车系端子图 — 福特车系端子图原始资料第67页

福特车系端子图 — 福特车系端子图原始资料第68页

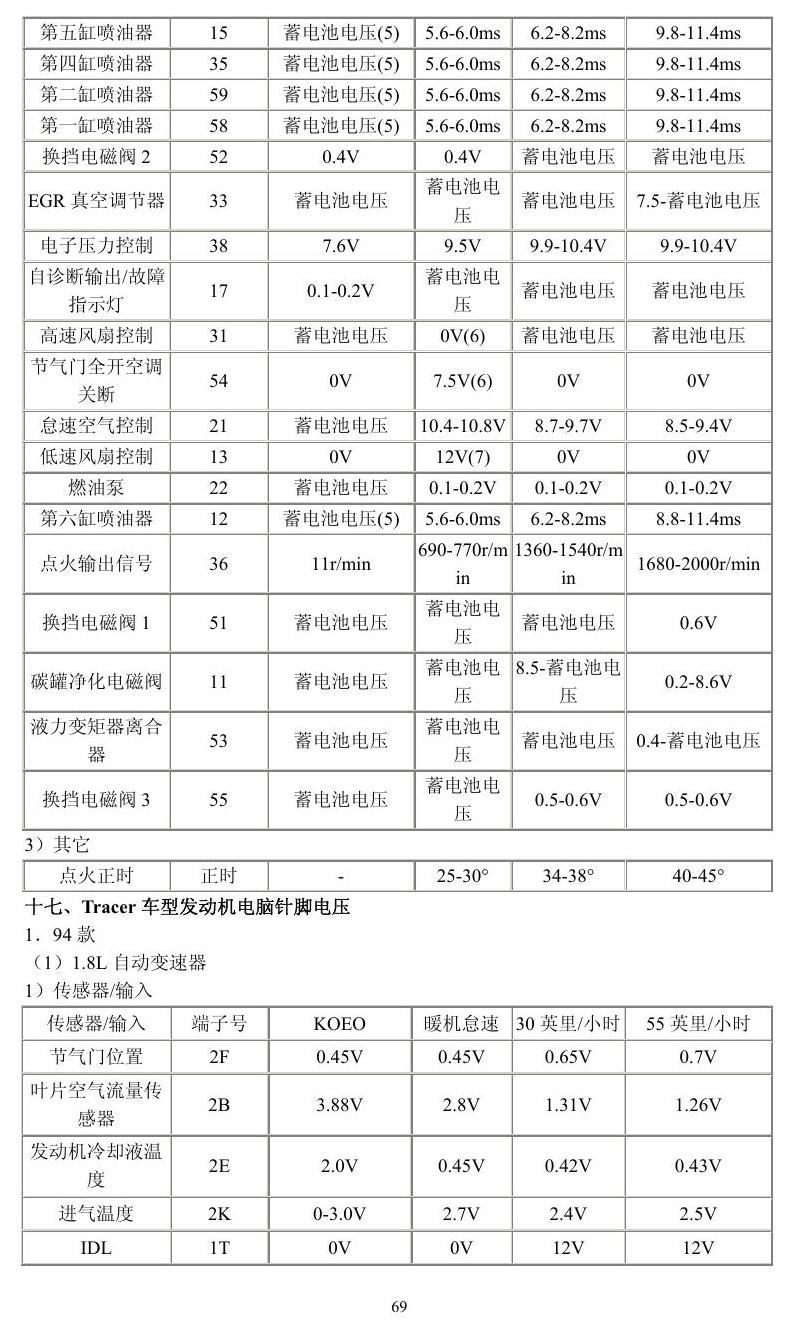

福特车系端子图 — 福特车系端子图原始资料第69页

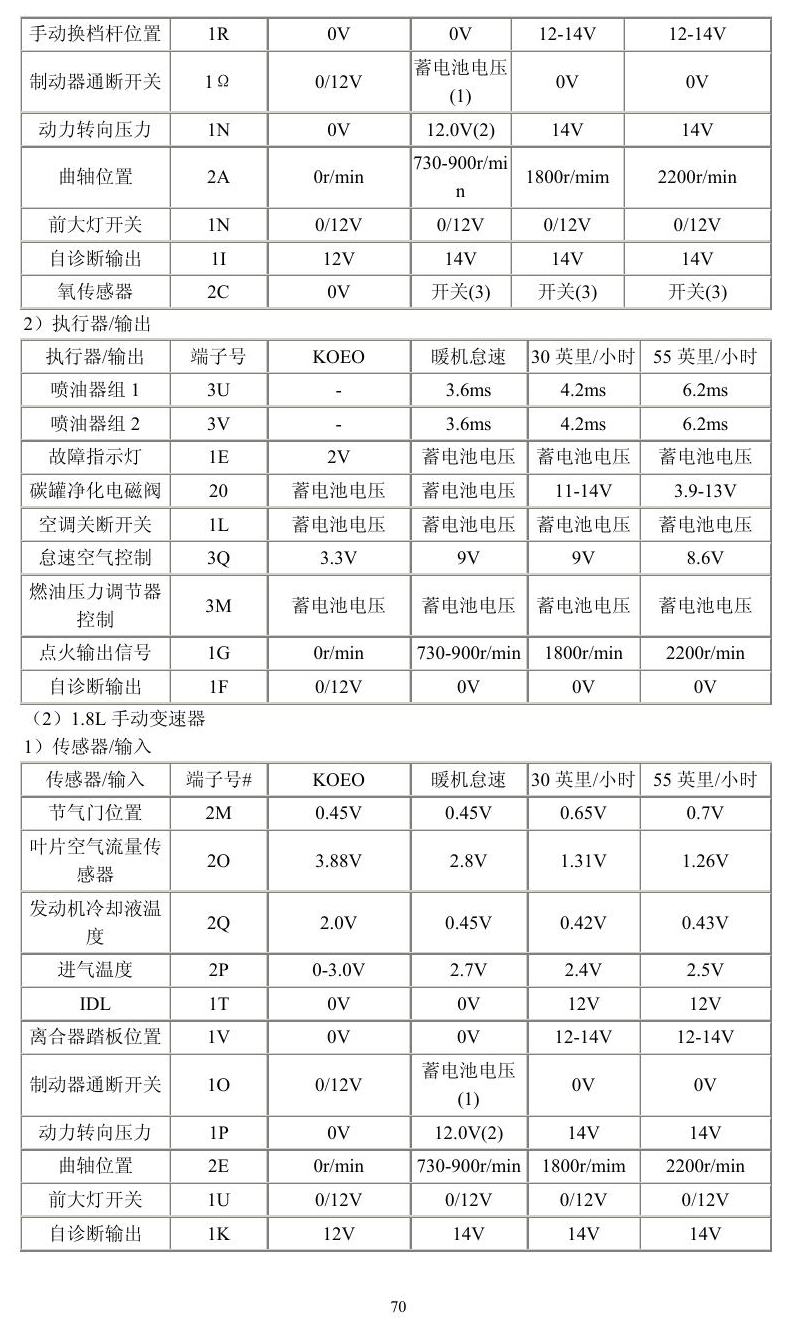

福特车系端子图 — 福特车系端子图原始资料第70页

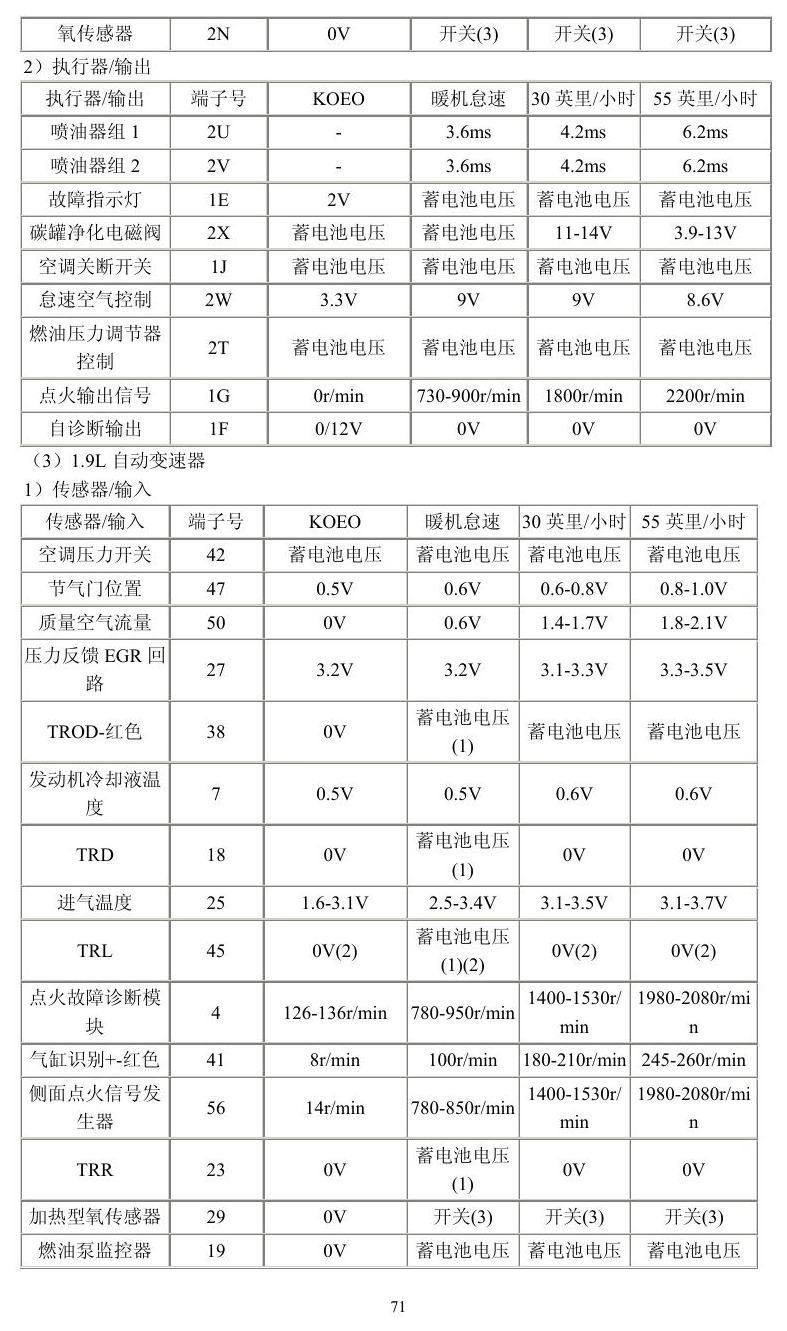

福特车系端子图 — 福特车系端子图原始资料第71页

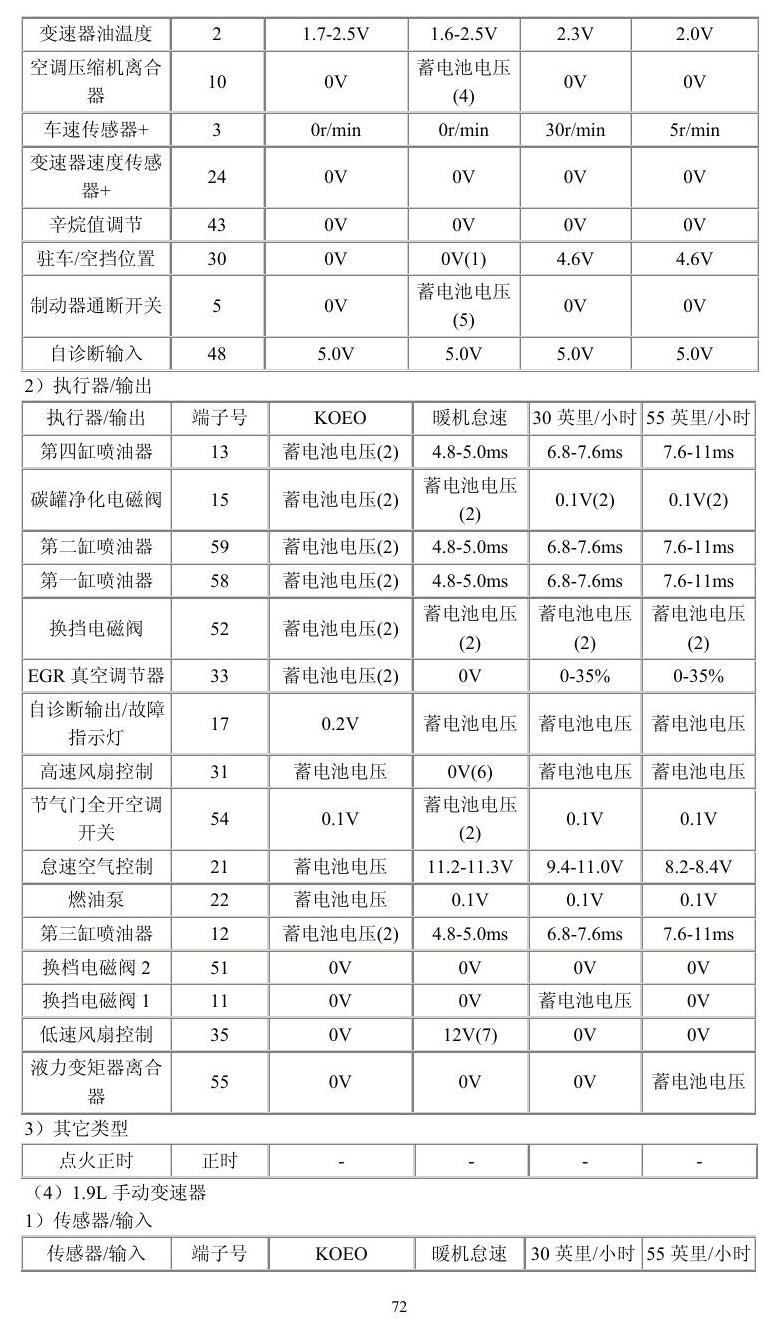

福特车系端子图 — 福特车系端子图原始资料第72页

福特车系端子图 — 福特车系端子图原始资料第73页

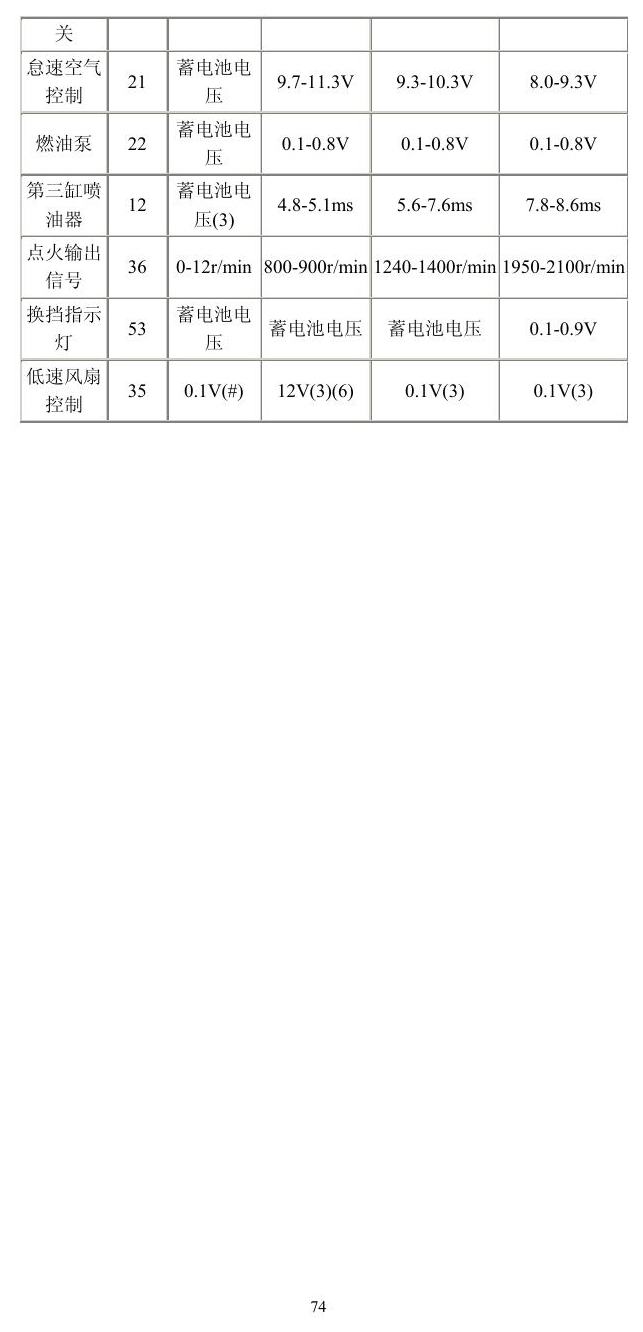

福特车系端子图 — 福特车系端子图原始资料第74页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
