长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
1347
文章
1
粉丝
端子速查评论3阅读模式
摘要整理长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)相关端子资料。

整理长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图,便于核对插头形状、针脚编号、线色、测试条件和标准值。

长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针)端子
长城魏派 VV7s/VV7c多媒体电脑(8针+12针+12针+8针+12针) 原始资料第114页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理,便于站内搜索和手机端快速查看;现场检测仍以原始表图和实车线束为准。

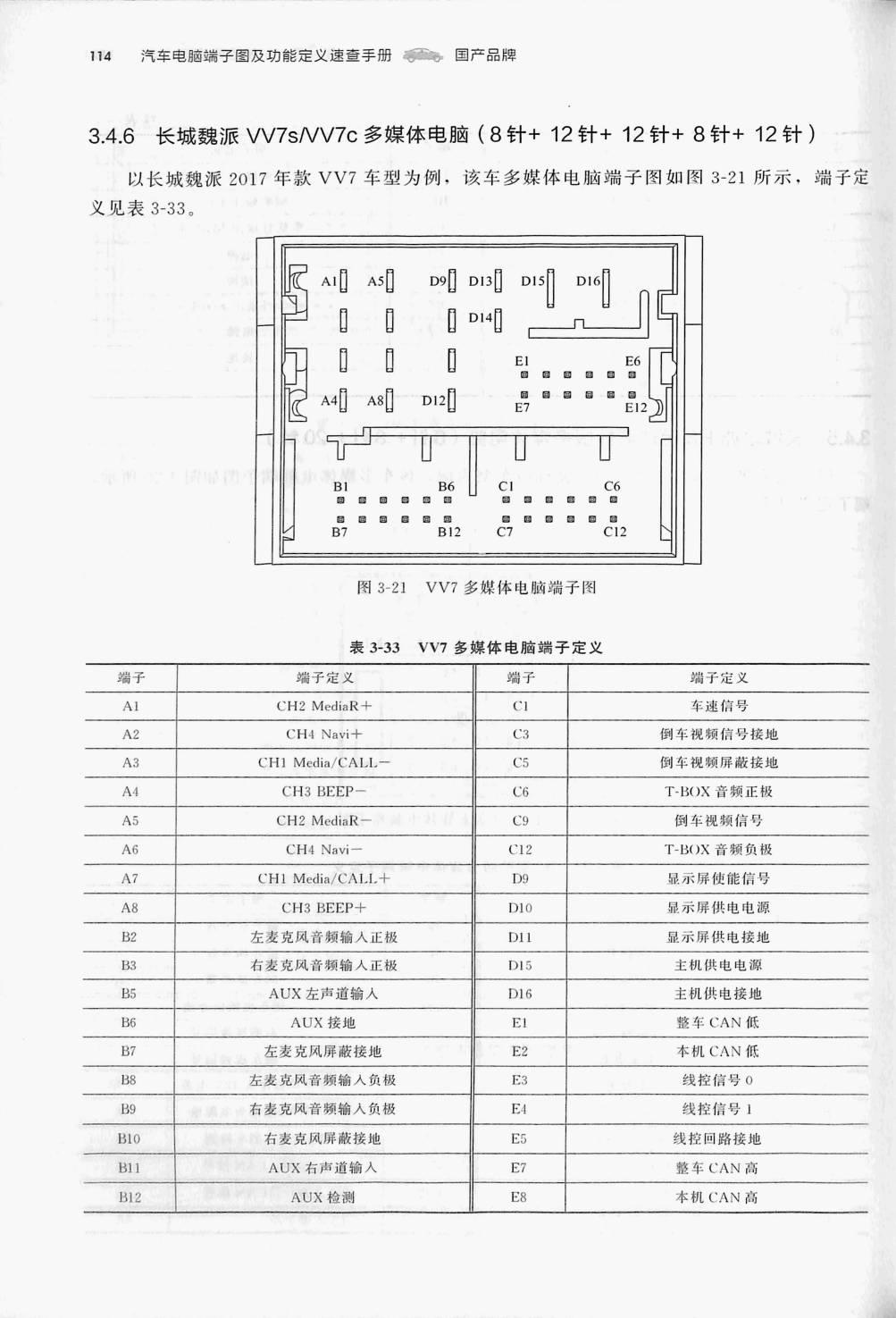

表 3-33 VV7 多媒体电脑端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
AI CH2MediaR+ CI 车速信号
A2 CH4 Navi十 C3 倒车视频信号接地
A3 CH1 Media/CALL.- C5 倒车视频屏蔽接地
A4 CH3 BEEP- C6 T-BOX 音频正极
A5 CH2 MediaR- C9 倒车视频信号
A6 CH4 Navi一 C12 T-BOX 音频负极
A7 CHI Media/CAL.I.+ D9 显示屏使能信号
A8 CH3 BEEP+ DI0 显示屏供电电源
B2 左麦克风音频输入正极 DI1 显示屏供电接地
B3 右麦克风音頻输入正极 D15 主机供电电源
B5 AUX 左声道输入 D16 主机供电接地
B6 AUX 接地 EI 整车CAN低
B7 左麦克风屏蔽接地 E2 本机 CAN低
B8 左麦克风音频输入负极 E3 线控信号◎
B9 右麦克风音频输入负极 E4 线控信号1
B1o 右麦克风屏蔽接地 E5 线控回路接地
B11 AUX 右声道输入 E7 𤨣车CAN高
B12 AUX 检测 E8 本机 CAN高

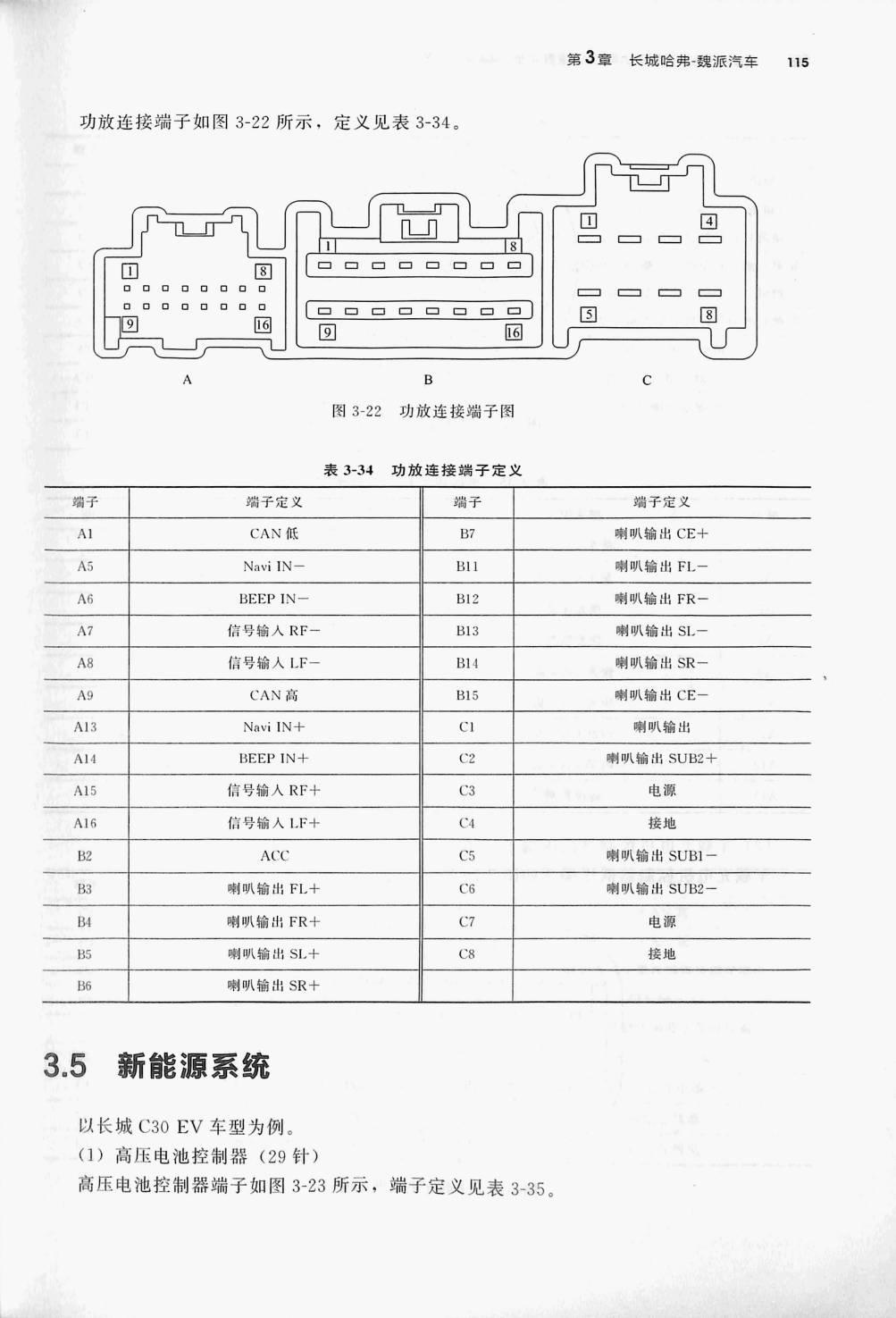

表3-34 功放连接端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
A1 CAN低 B7 喇叭输出 CE+
A5 Navi IN- BI1 喇叭输出 FL一
A6 BEEP IN- B12 喇叭输出 FR-
A7 信号输入 RF- B13 喇叭输出 SI.-
A8 信号输入LF一 B14 喇叭输出 SR-
A9 CAN高 BI5 喇叭输出 CE-
A13 NaviIN+ CI 喇叭输出
A14 BEEP IN+ C2 喇叭输出SUB2+
A15 信号输入 RF+ C3 电源
A16 信号输入 L.F+ C4 接地
B2 ACC C5 喇叭输出 SUB1
B3 喇叭输出 FL+ C6 喇叭输出 SUB2一
B4 喇叭输出 FR+ C7 电源
B5 喇叭输出 SL+ C8 接地
B6 喇叭输出 SR+

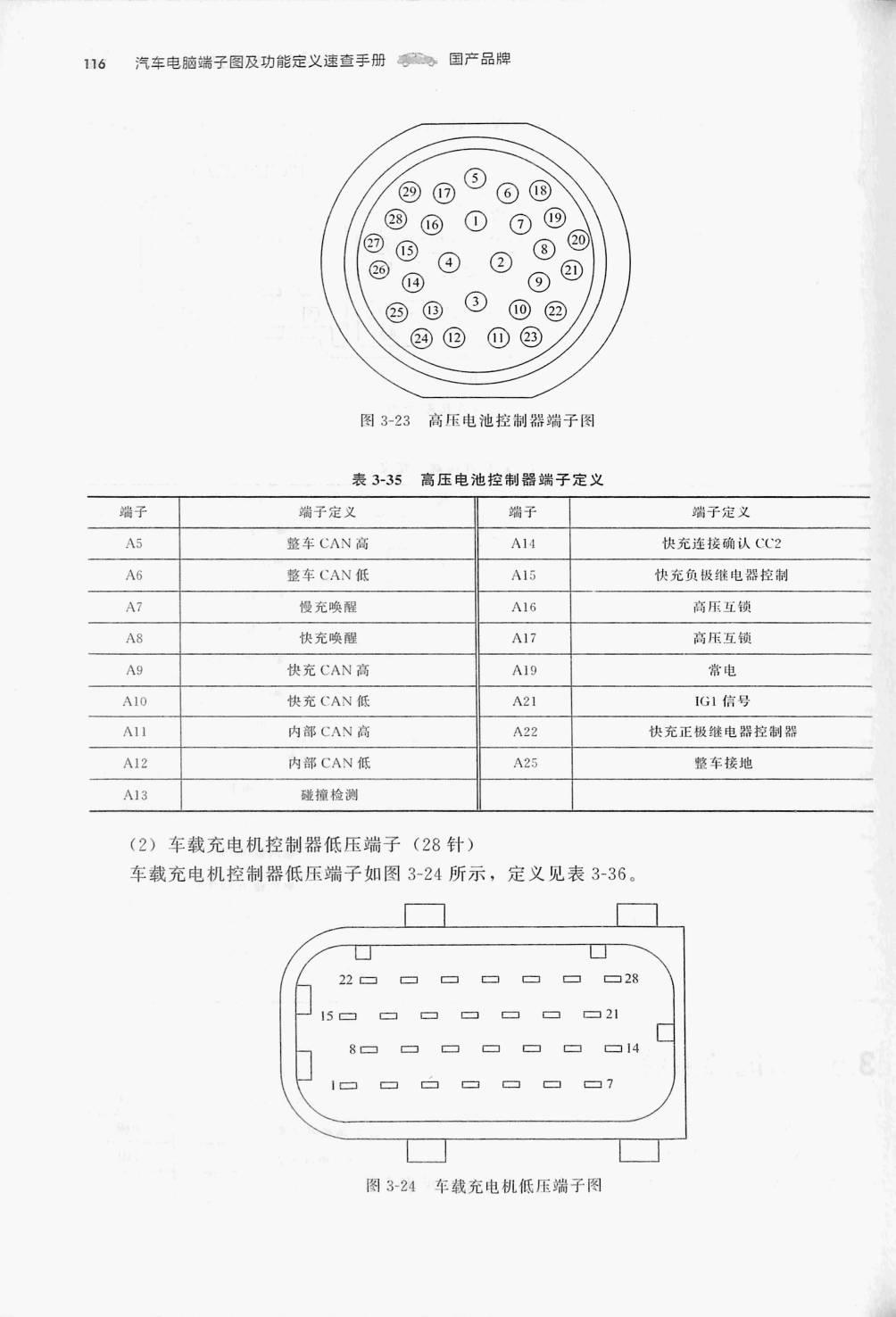

表3-35

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
A5 鉴车 CAN高 A14 快充连接确认 CC2
A6 整车CAN低 A15 快充负极继电器控制
A? 慢充唤醒 A16 高压互锁
AS 快充唤醒 A17 高压互锁
A9 快充 CAN高 A19 常电
A10 快充CAN低 A21 IG1 信易
A11 内部CAN高 A22 快充正极继电器控制器
A12 内部CAN低 A25 蟞车接地
A13 碰撞检浏
(2)车载充电机控制器低压端子(28针)
车载充电机控制器低压端子如图3-24所示,定义见表3-36。
22 口28
15日 口21
8口 口14
1口 口?

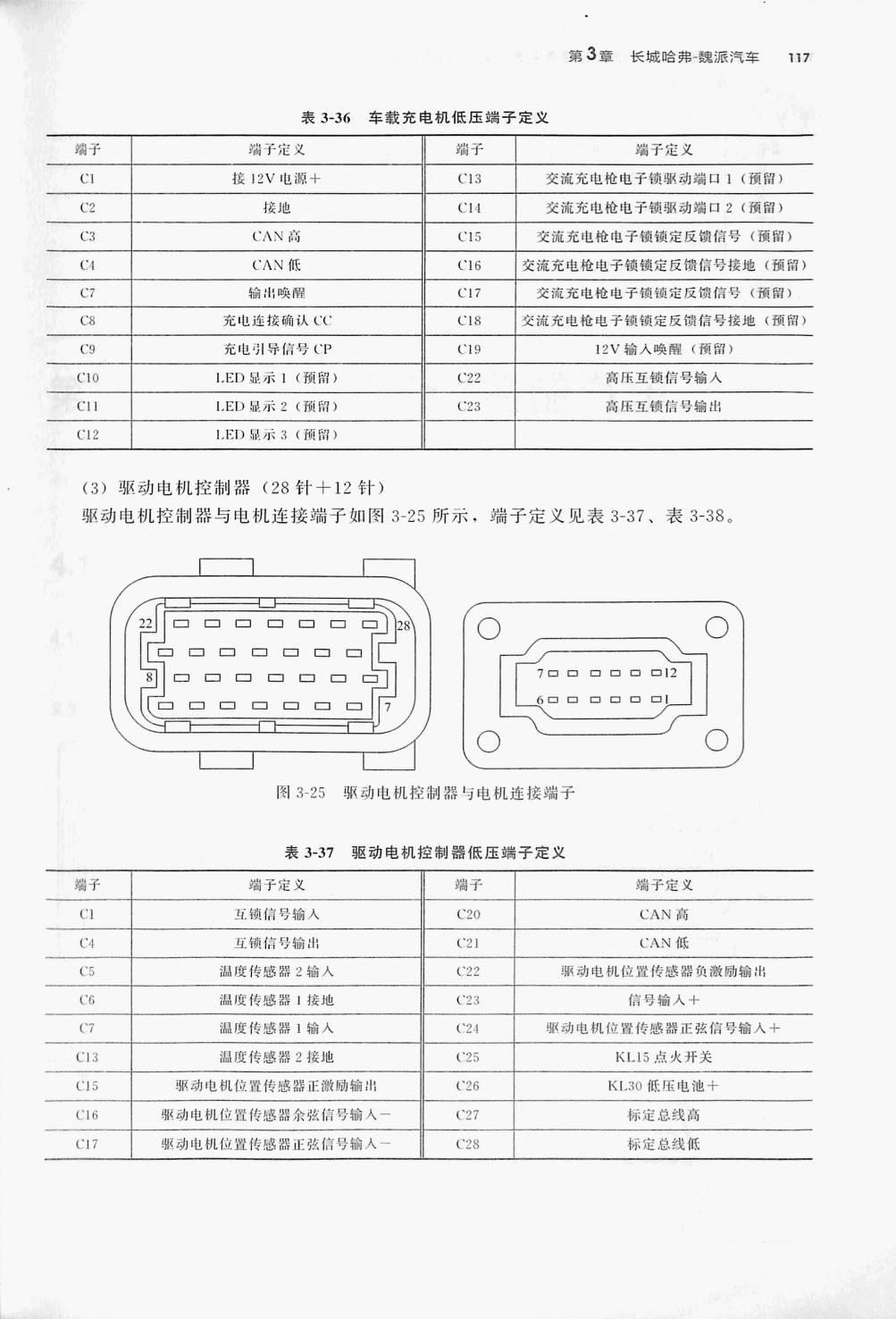

表3-36 车载充电机低压端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
(1 接I2V电源+ C13 交流充电枪电子锁驱动端口1(预留)
C2 接地 C14 交流充电枪电子锁驱动端口2(预留)
03 CAN高 C15 交流充电枪电子锁锁定反锁信号(预留)
CAN低 €16 交流充电枪电子锁锁定反馈信号接地(预留)
C7 输出唤醒 C17 交流充电枪电子锁镇定反馈信号(预留)
C8 充电连接确认 CC C18 交流充电枪电子锁锁定反馈信号接地(预留)
C9 充电引导信号 CP C19 12V输入唤醒(预留)
€10 L.ED显示1(预留) C22 高压互锁信号输入
CII L.ED显示2(预留) C23 高压互镇信号输出
C12 L.ED 显示3(预留)
(3)驱动电机控制器(28针+12针)
驱动电机控制器与电机连接端子如图3-25所示,端子定义见表3-37、表3-38。
70ooooa

表3-37 驱动电机控制器低压端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
C] 互镇信号输入 C20 CAN高
(4 互锁信号输出 C21 CAN低
05 温度传感器2输入 C22 驱动电机位置传感器负激励输出
C6 温度传愍器1接地 €23 信号输入+
C7 温度传感器1输入 C24 驱动电机位置传感器正弦信号输入十
C13 温度传感器2接地 (25 KL15 点火开关
C15 驱动电机位置传感器正激励输出 C26 KL.30 低压电池+
C16 驱动电机位置传感器余弦信号输入一 C27 标定总线高
C17 驱动电机位置传感器正強信号输入一 C28 标定总线低

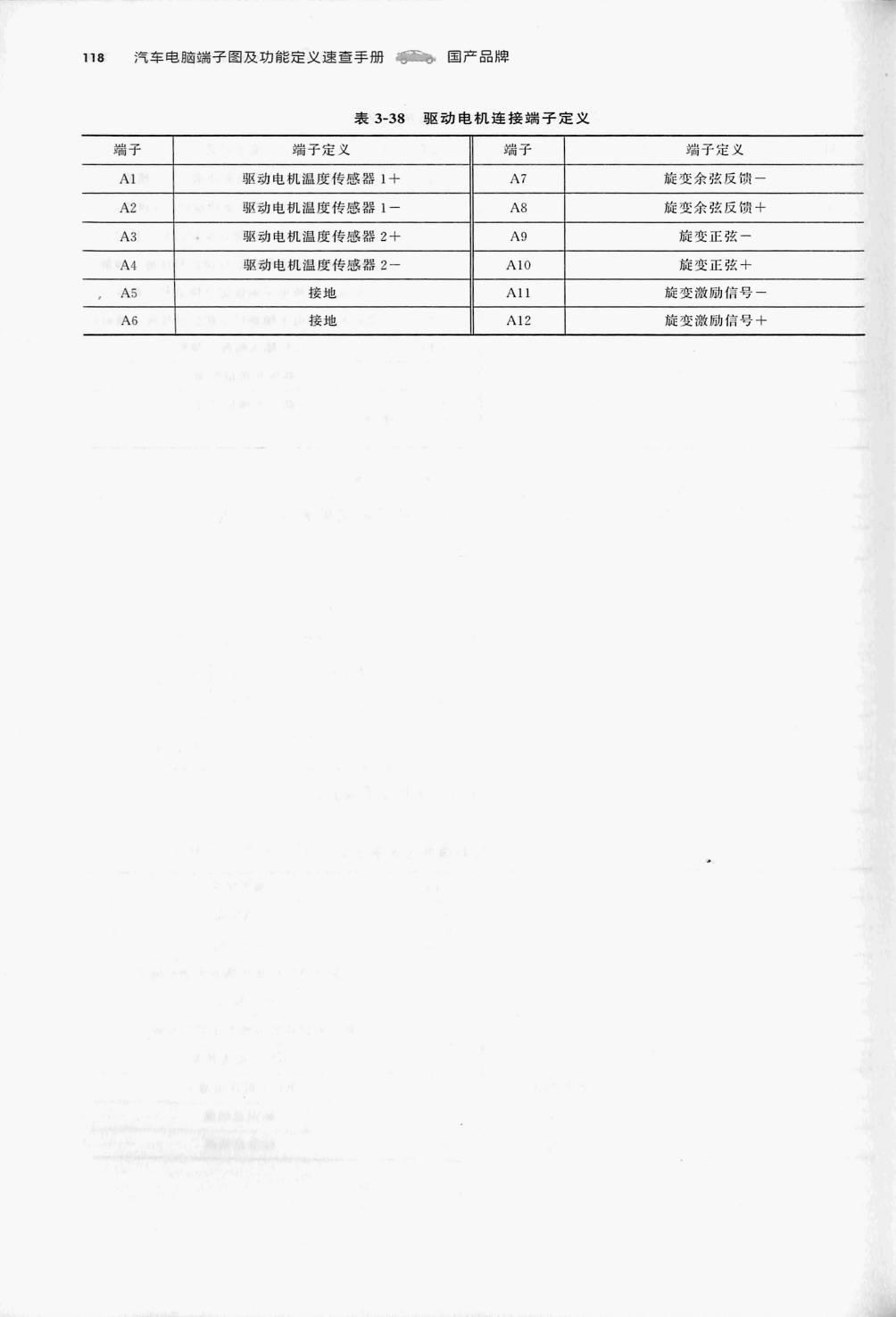

表3-38 驱动电机连接端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
AI 驱动电机温度传感器1 A? 旋变余弦反馈一
A2 驱动电机温度传感器1一 A8 旋变余弦反馈+
A3 驱动电机温度传感器2+ A9 旋变正弦一
A4 驱动电机温度传感器2- AIO 旋变正弦+
A5 接地 AII 旋变激励信号一
A6 接地 A12 旋变激励信号+

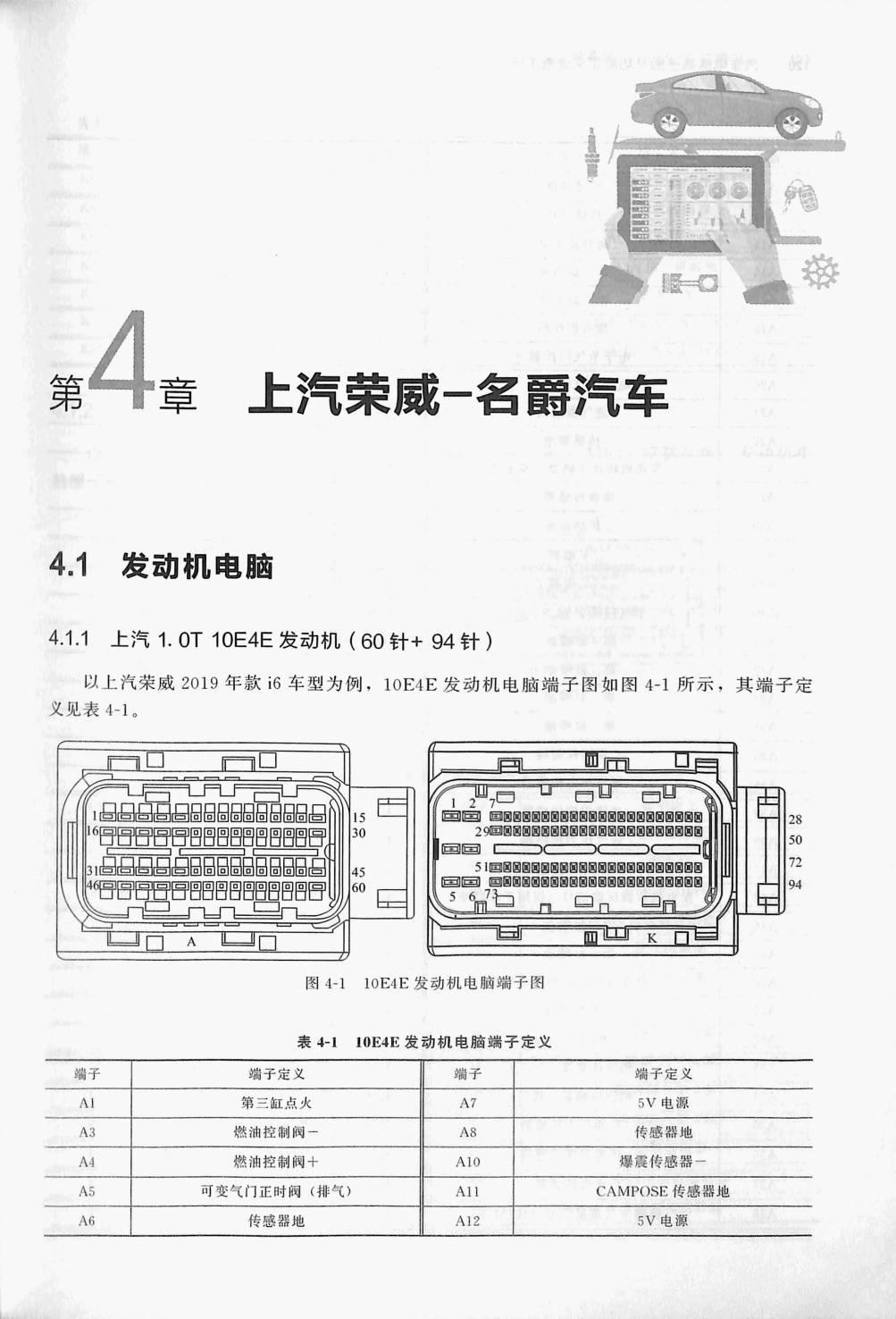

表4-1 10E4E 发动机电脑端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
AI A7 5V电源
A3 燃油控制阀一 A8 传感器地
A4 燃油控制阀+ A10 爆震传感器一
A5 可变气门正时阀(排气) AlI CAMPOSE 传感器地
A6 传感器地 A12 5V电源

说明:扫描资料中未列出的端子号保持空缺;涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时,应以原车配置和实测结果为准。
