摘要广州本田雅阁2.0L、2.3L轿车端子资料。

广州本田雅阁2.0L、2.3L轿车端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

广州本田雅阁2.0L、2.3L轿车 端子图

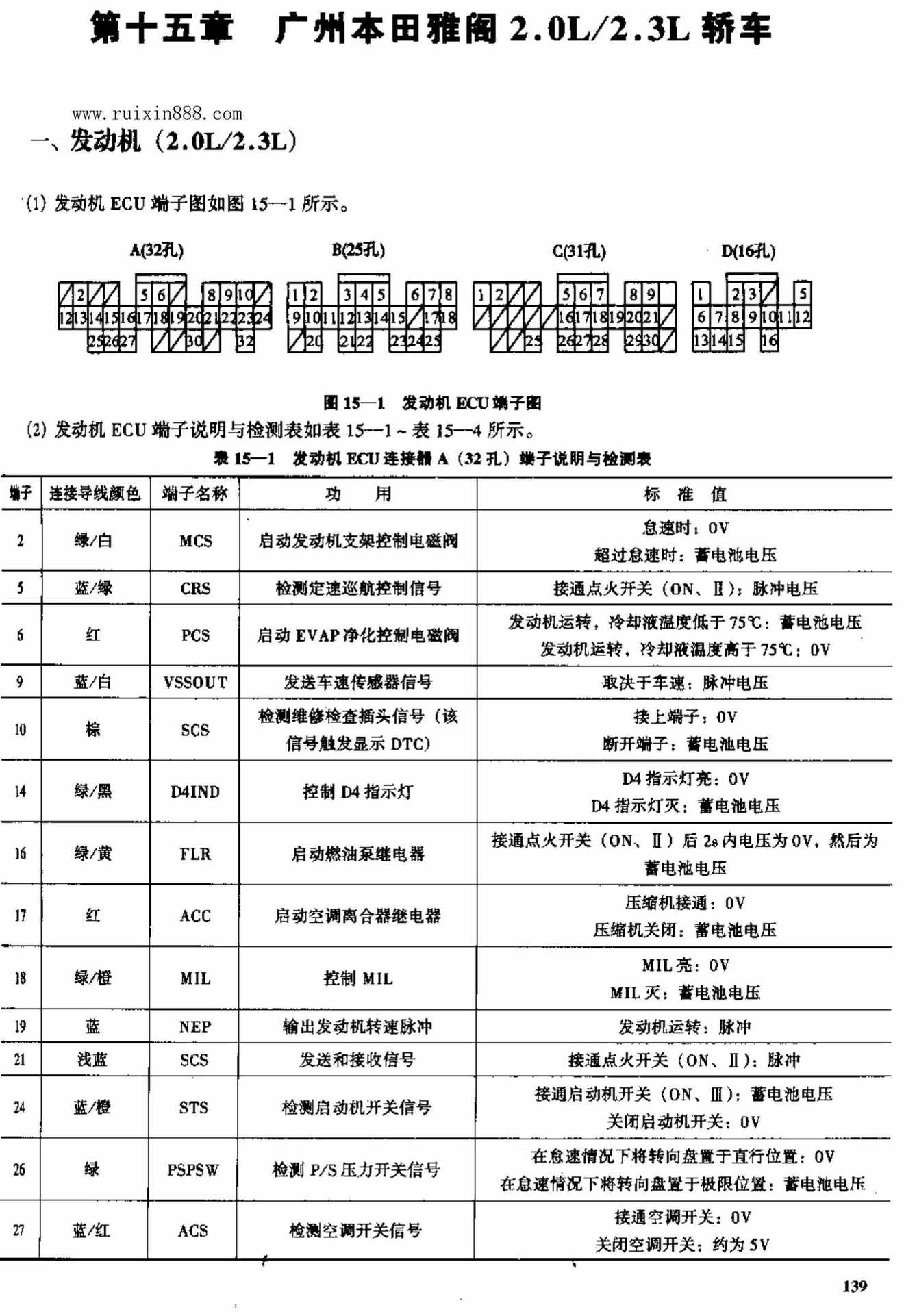

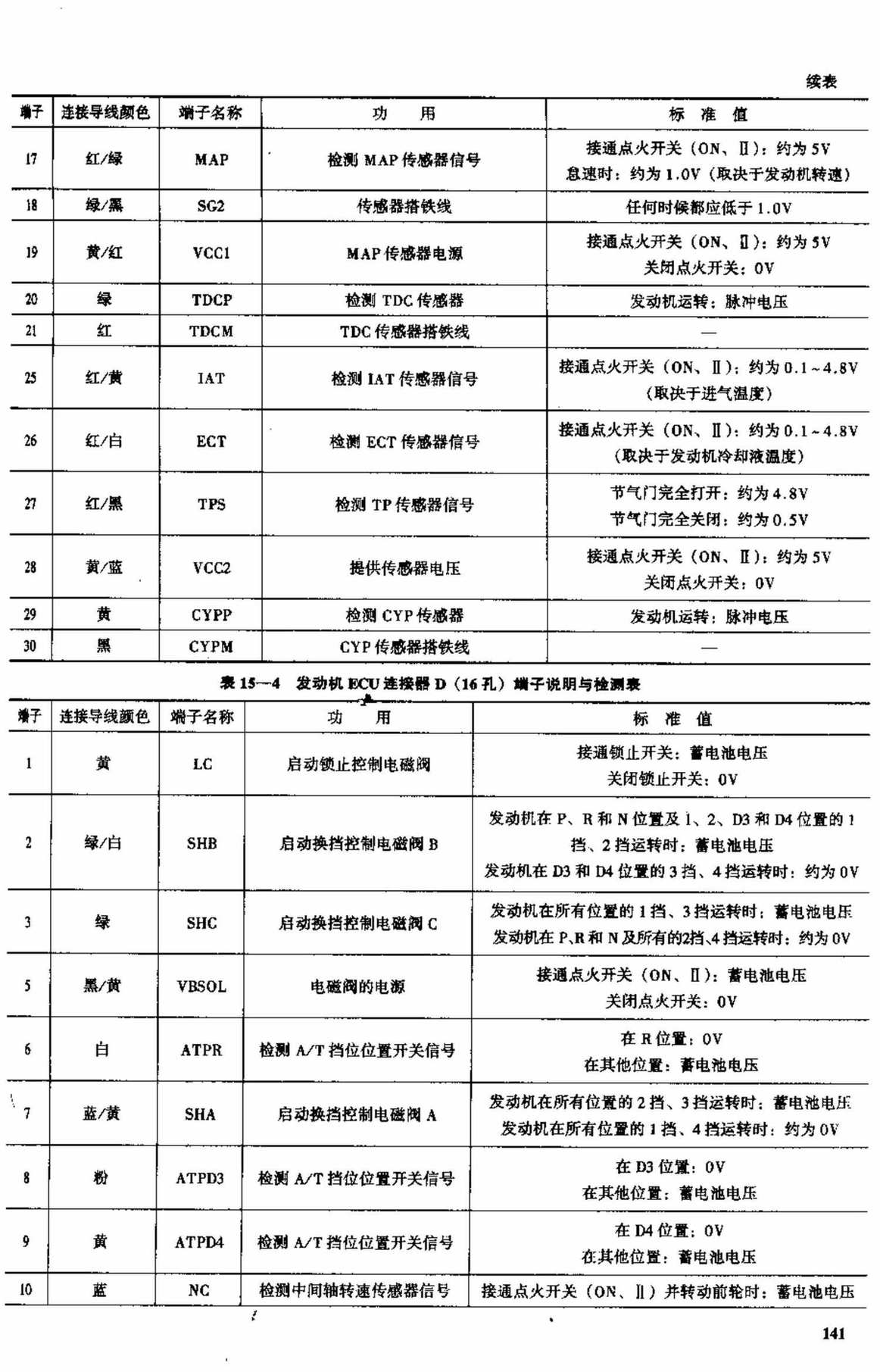

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第1页
广州本田雅阁2.0L、2.3L轿车 端子图

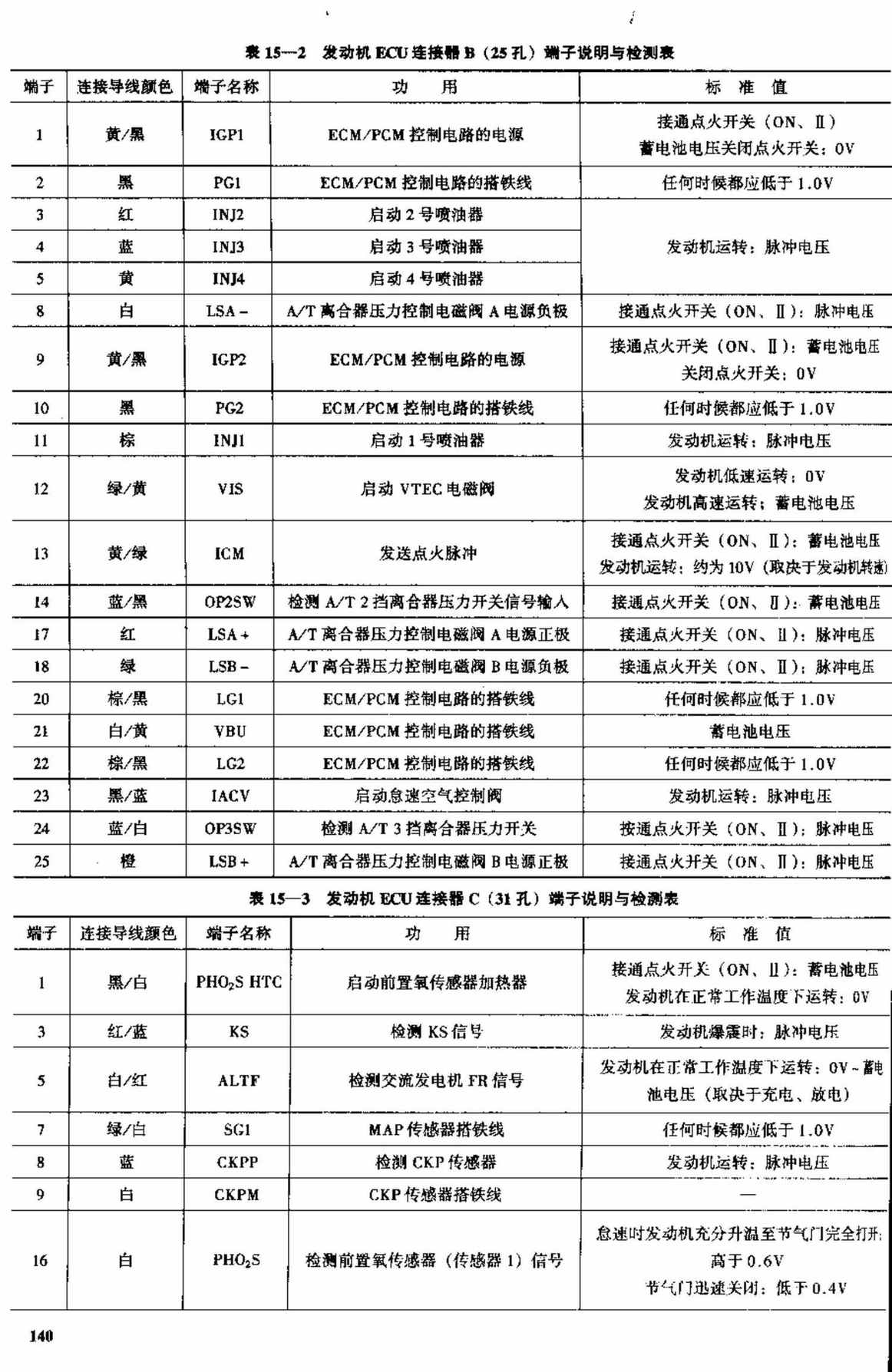

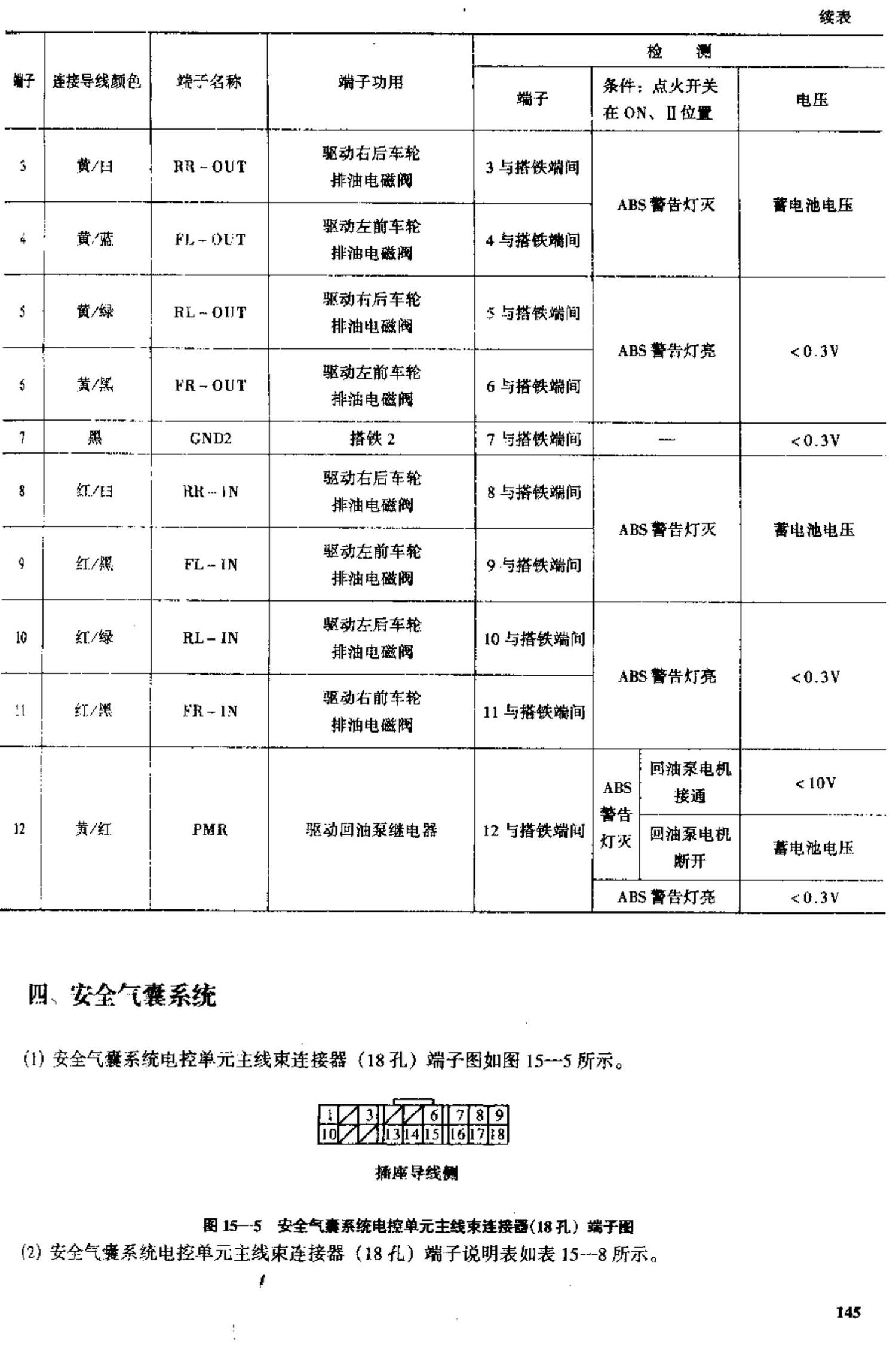

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第2页
广州本田雅阁2.0L、2.3L轿车 端子图

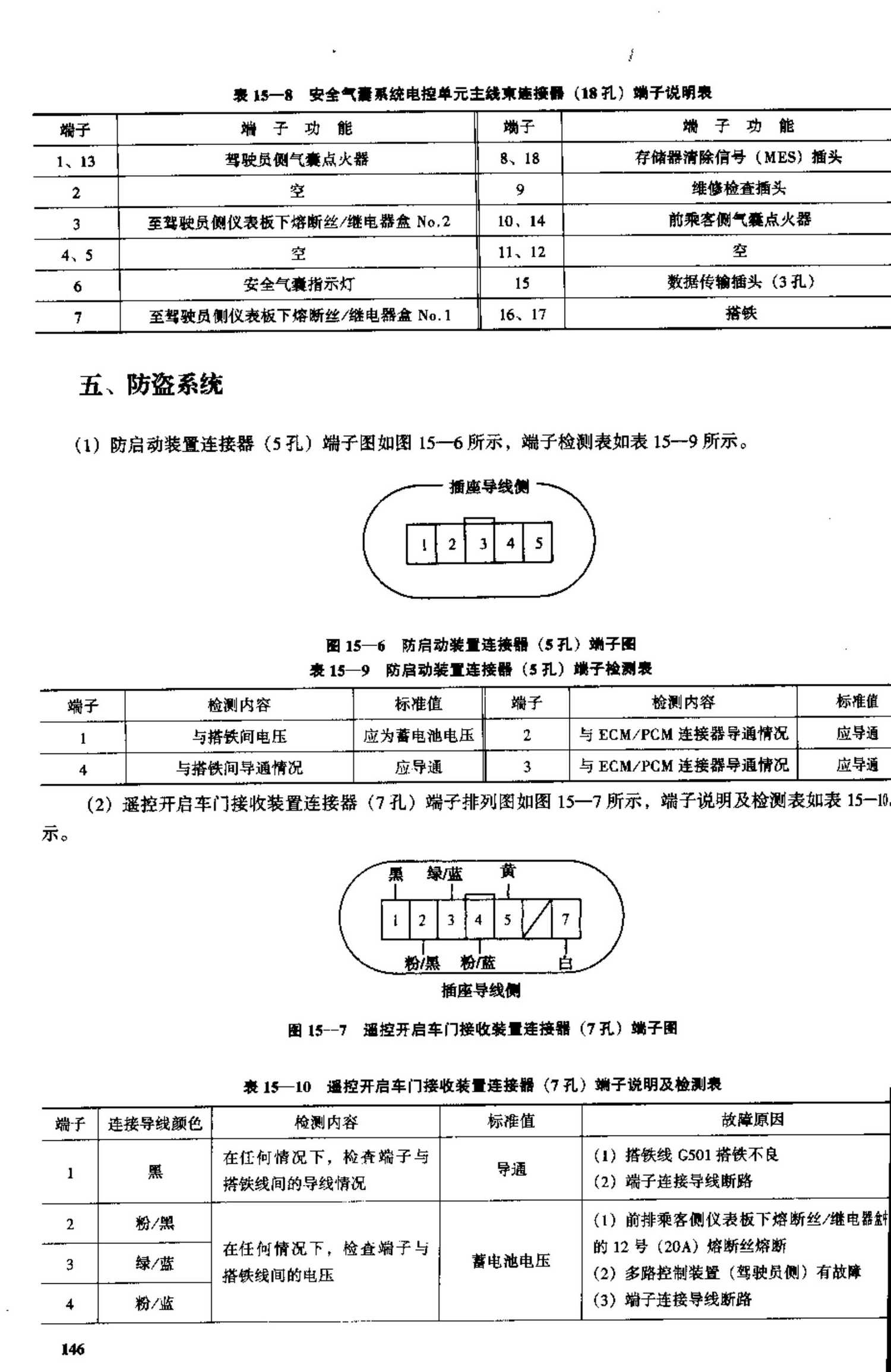

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第3页
广州本田雅阁2.0L、2.3L轿车 端子图

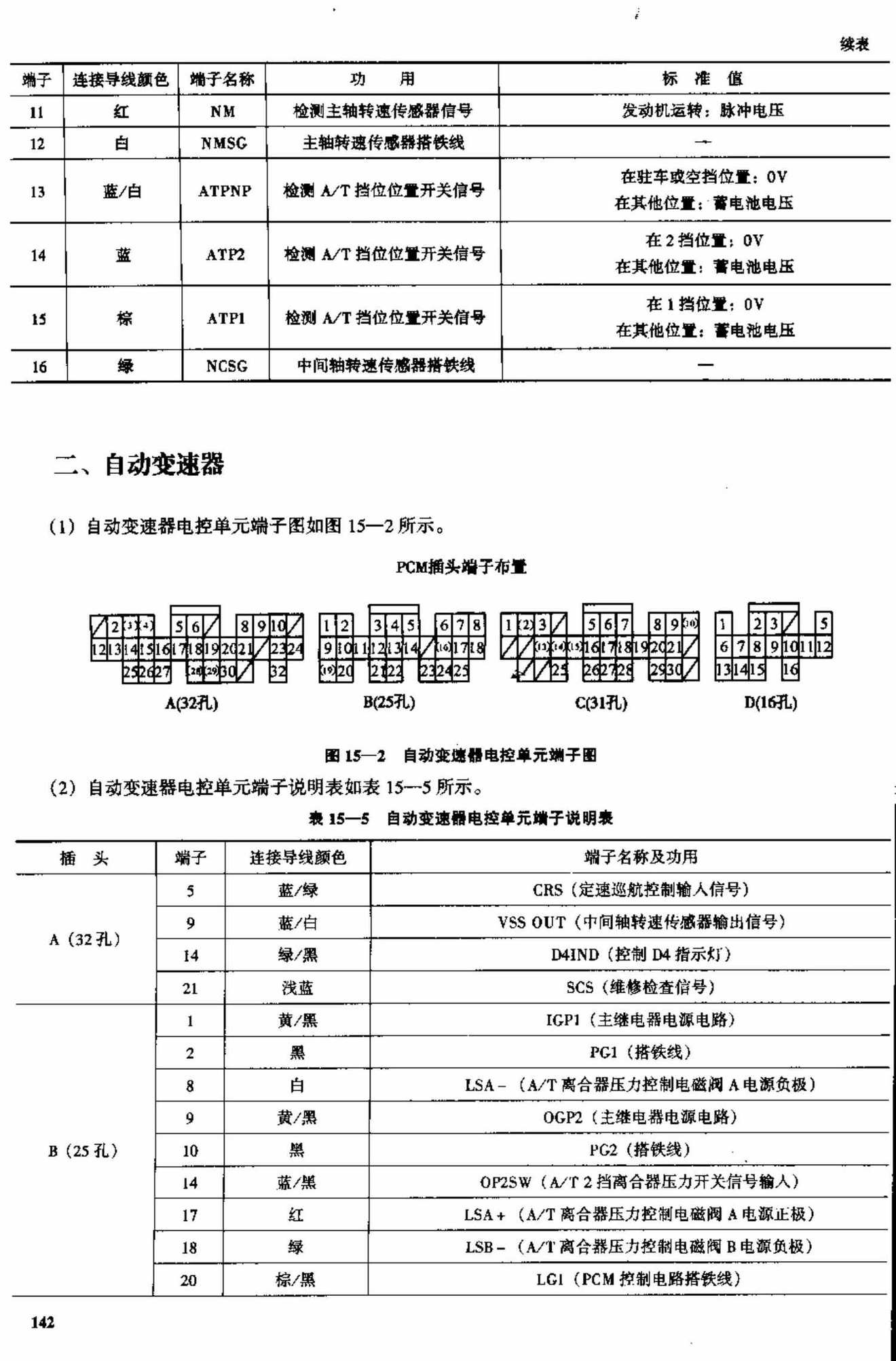

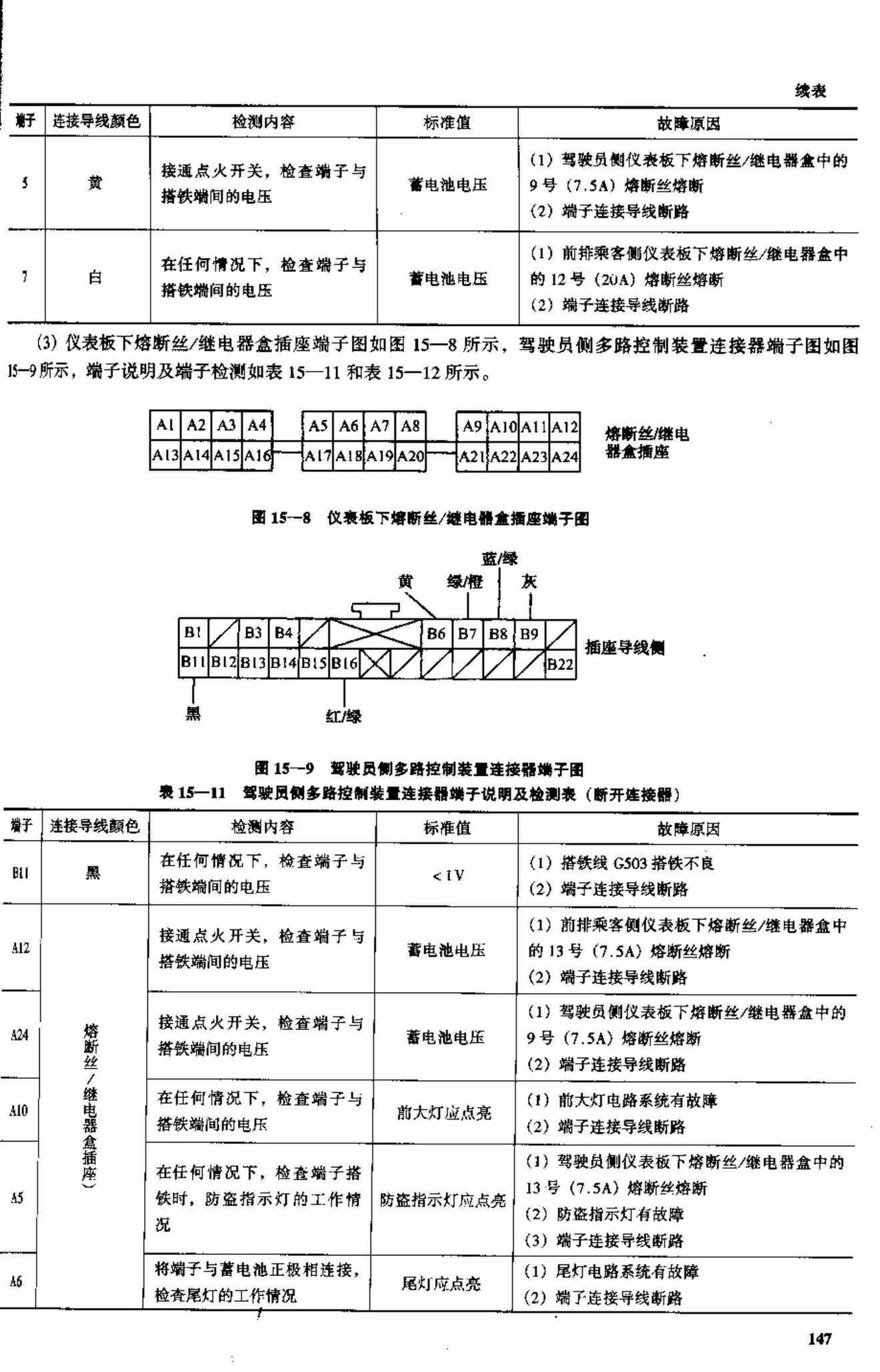

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第4页
广州本田雅阁2.0L、2.3L轿车 端子图

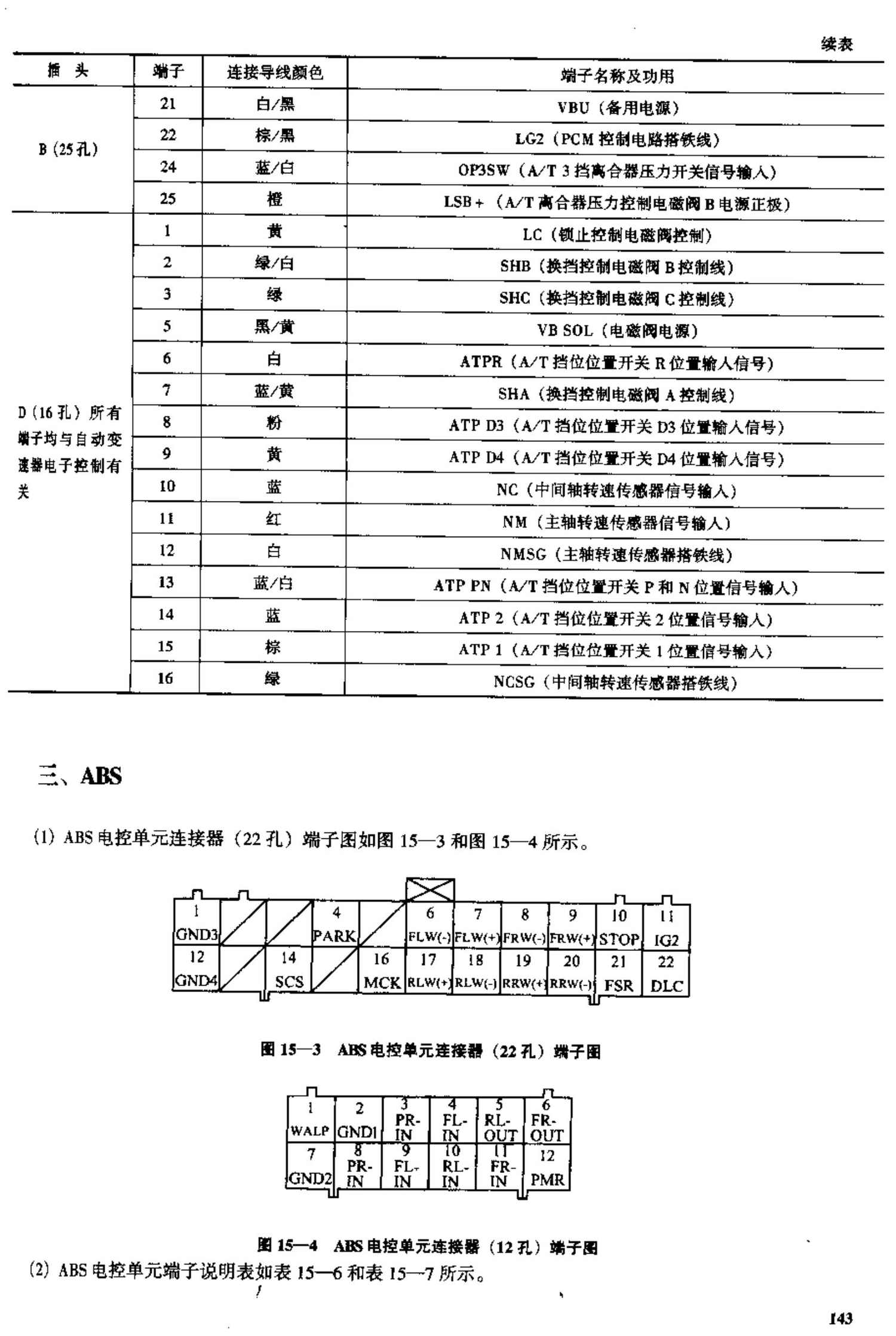

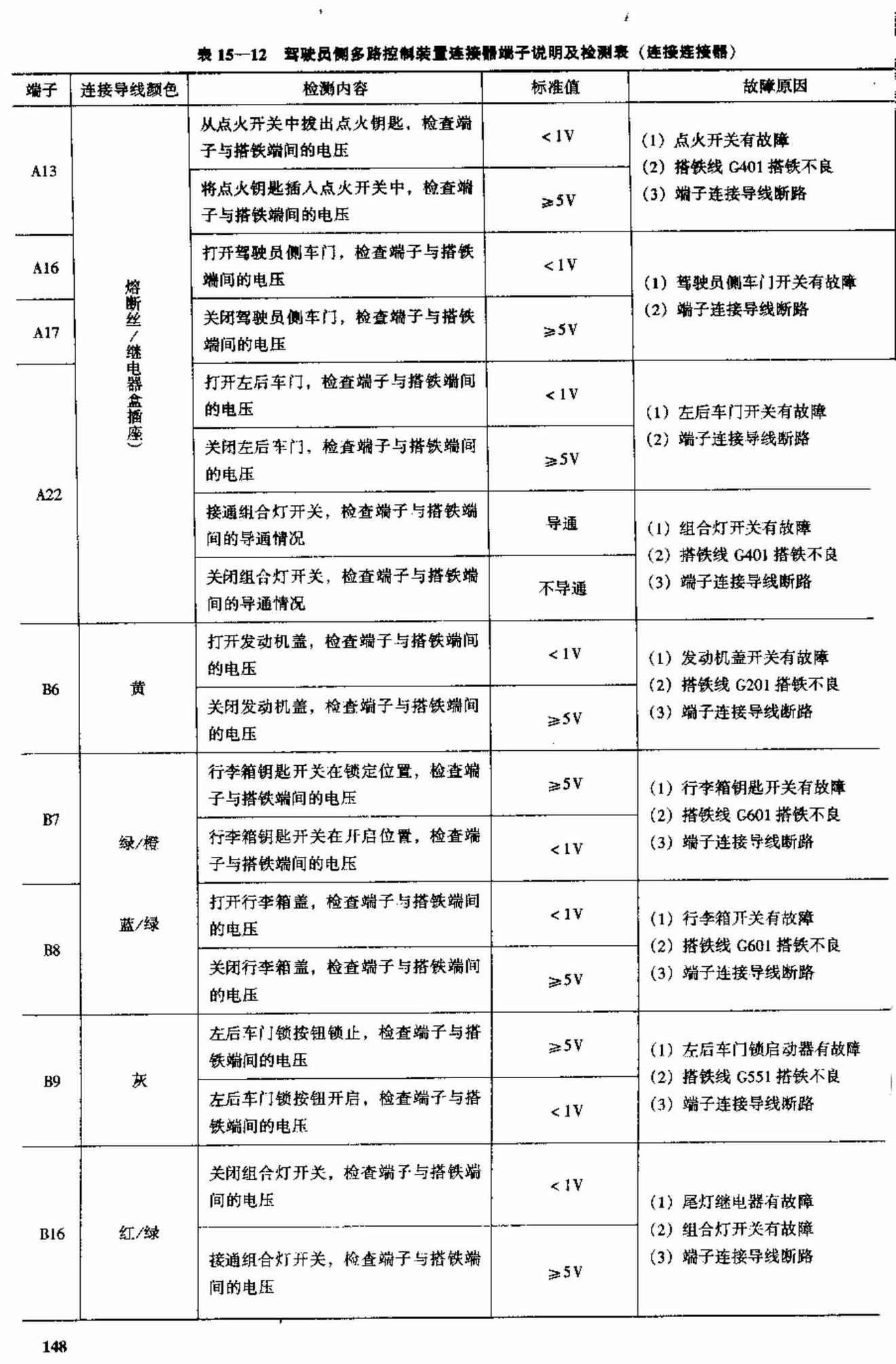

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第5页
广州本田雅阁2.0L、2.3L轿车 端子图

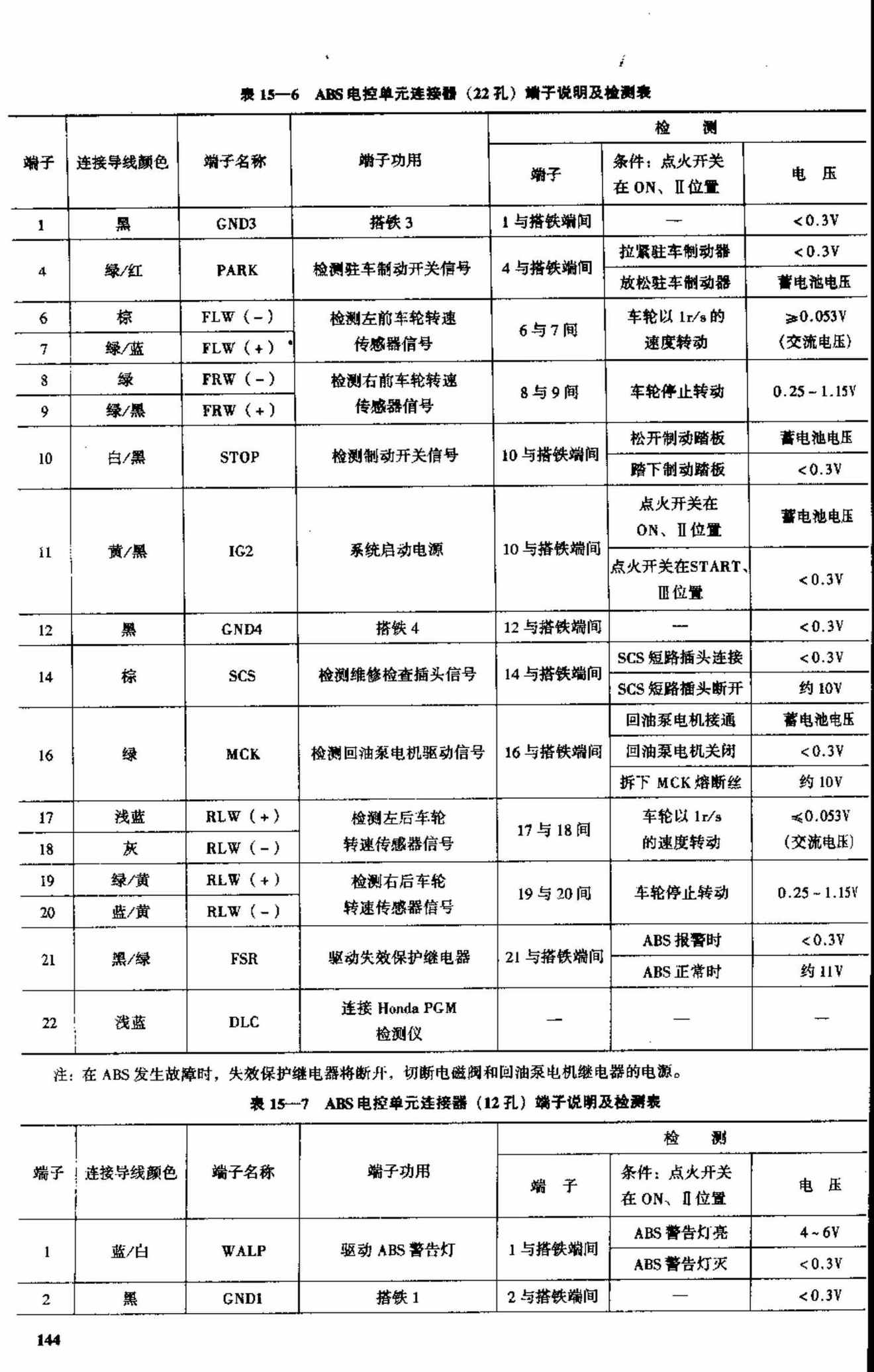

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第6页
广州本田雅阁2.0L、2.3L轿车 端子图

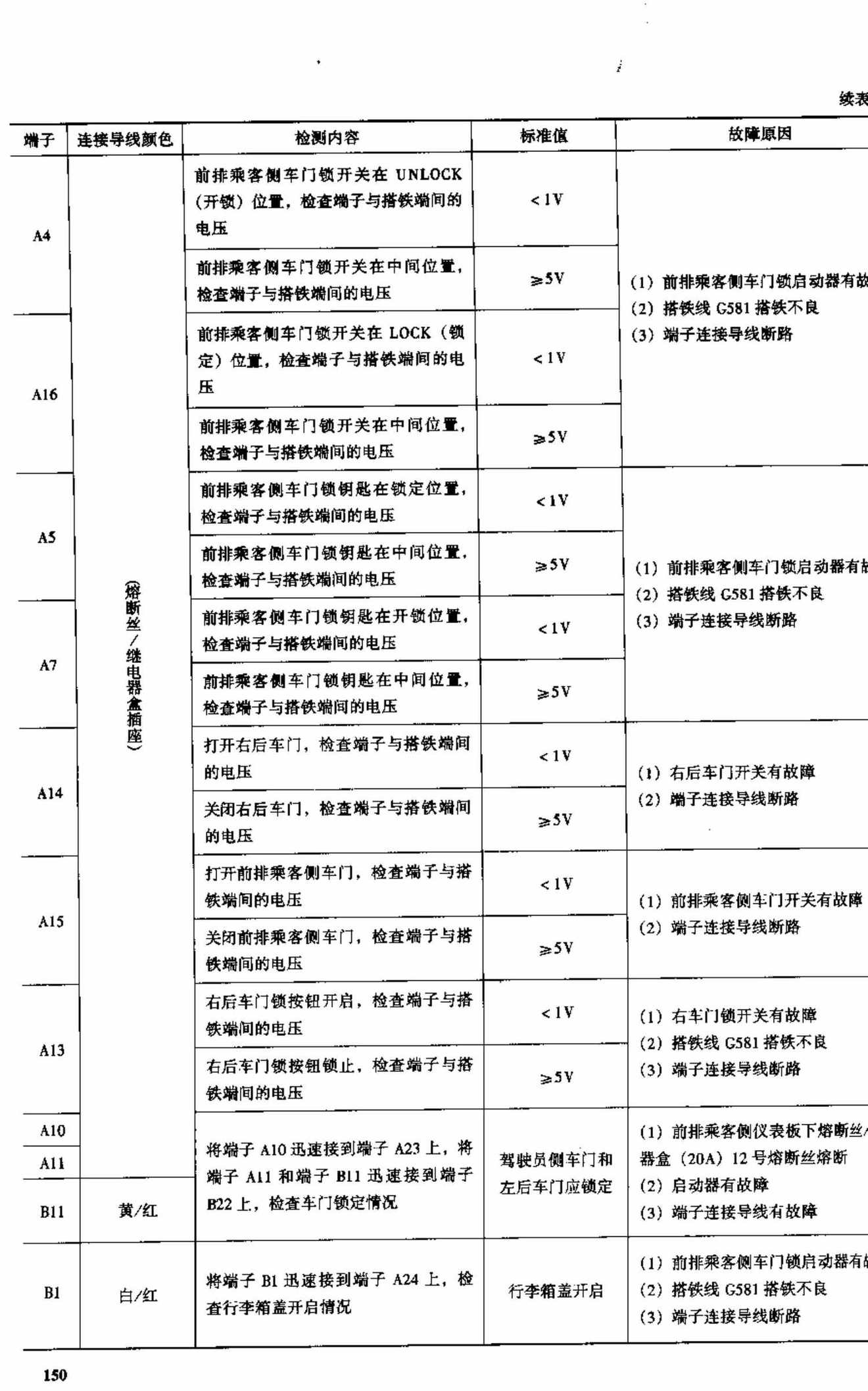

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第7页
广州本田雅阁2.0L、2.3L轿车 端子图

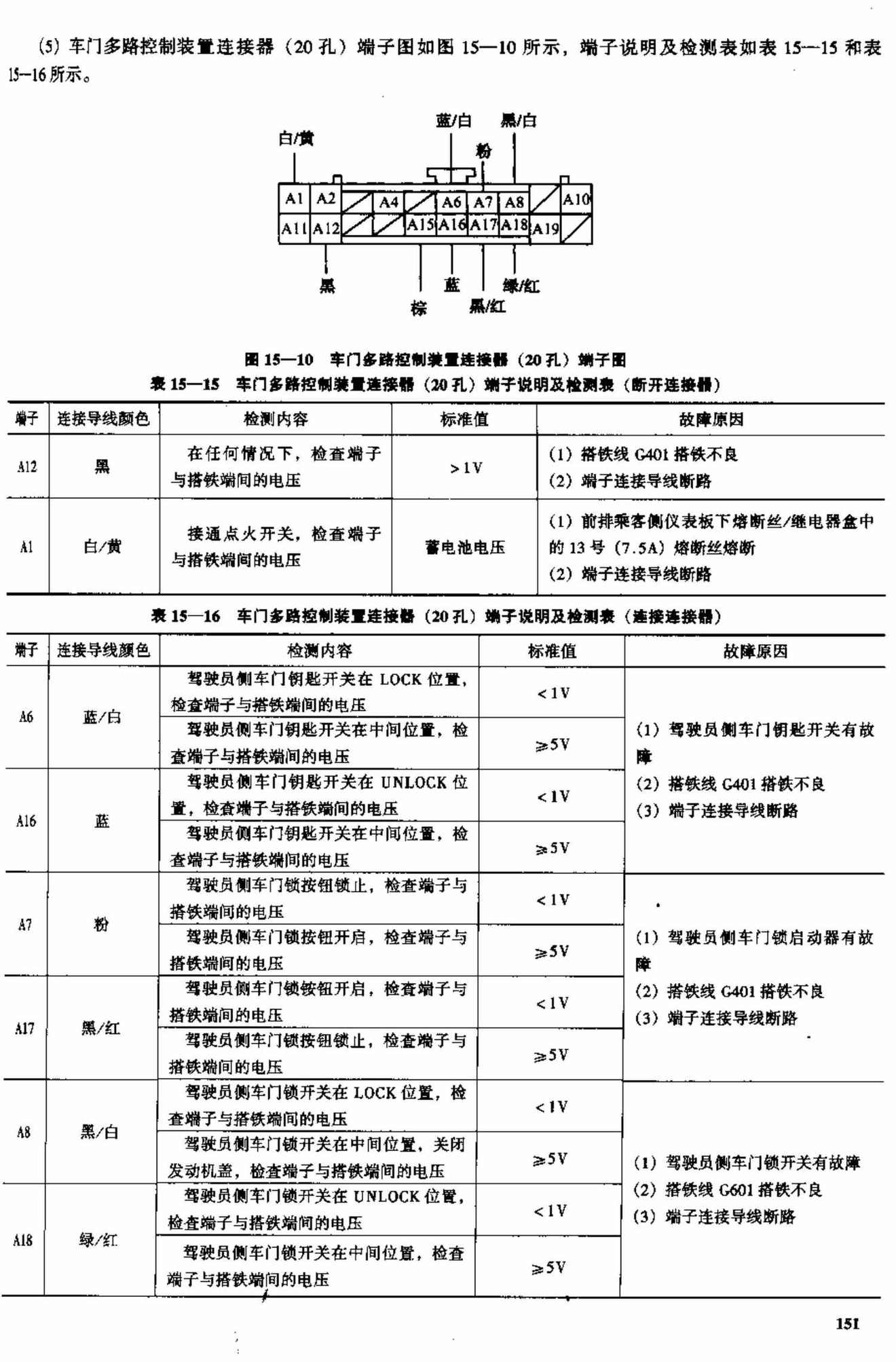

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第8页
广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第9页
广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第10页
广州本田雅阁2.0L、2.3L轿车 端子图

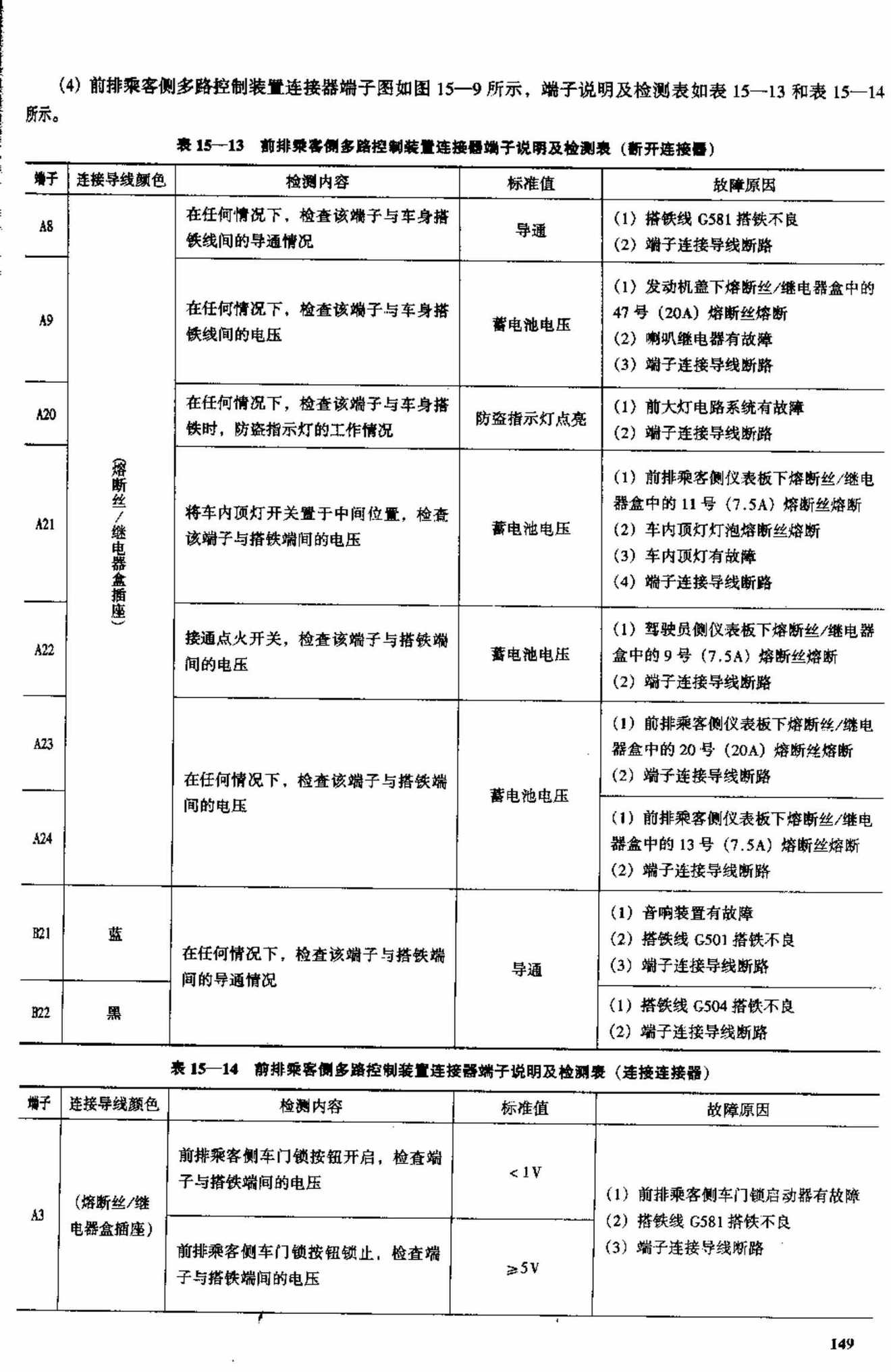

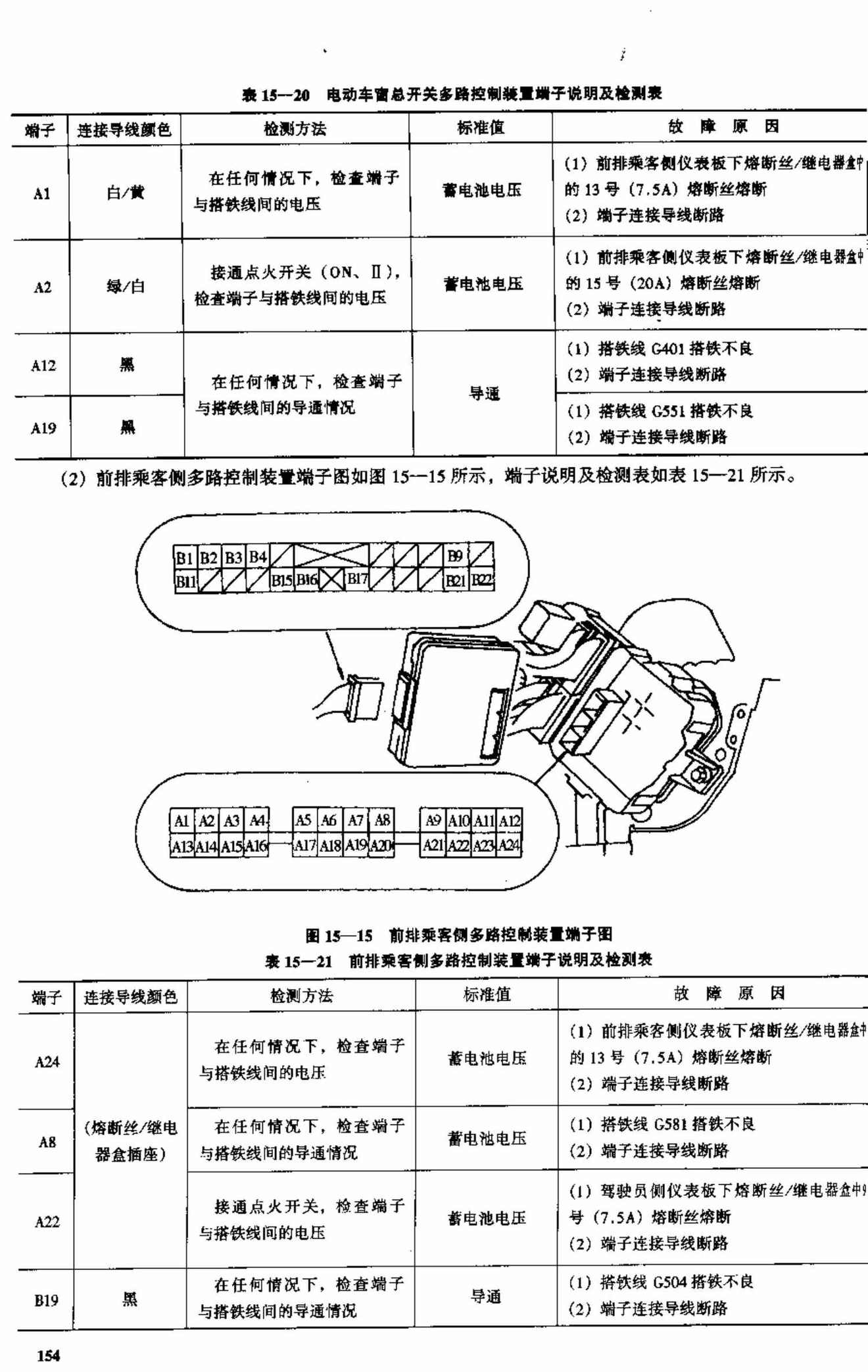

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第11页
广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第12页
广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第13页
广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第14页
广州本田雅阁2.0L、2.3L轿车 端子图

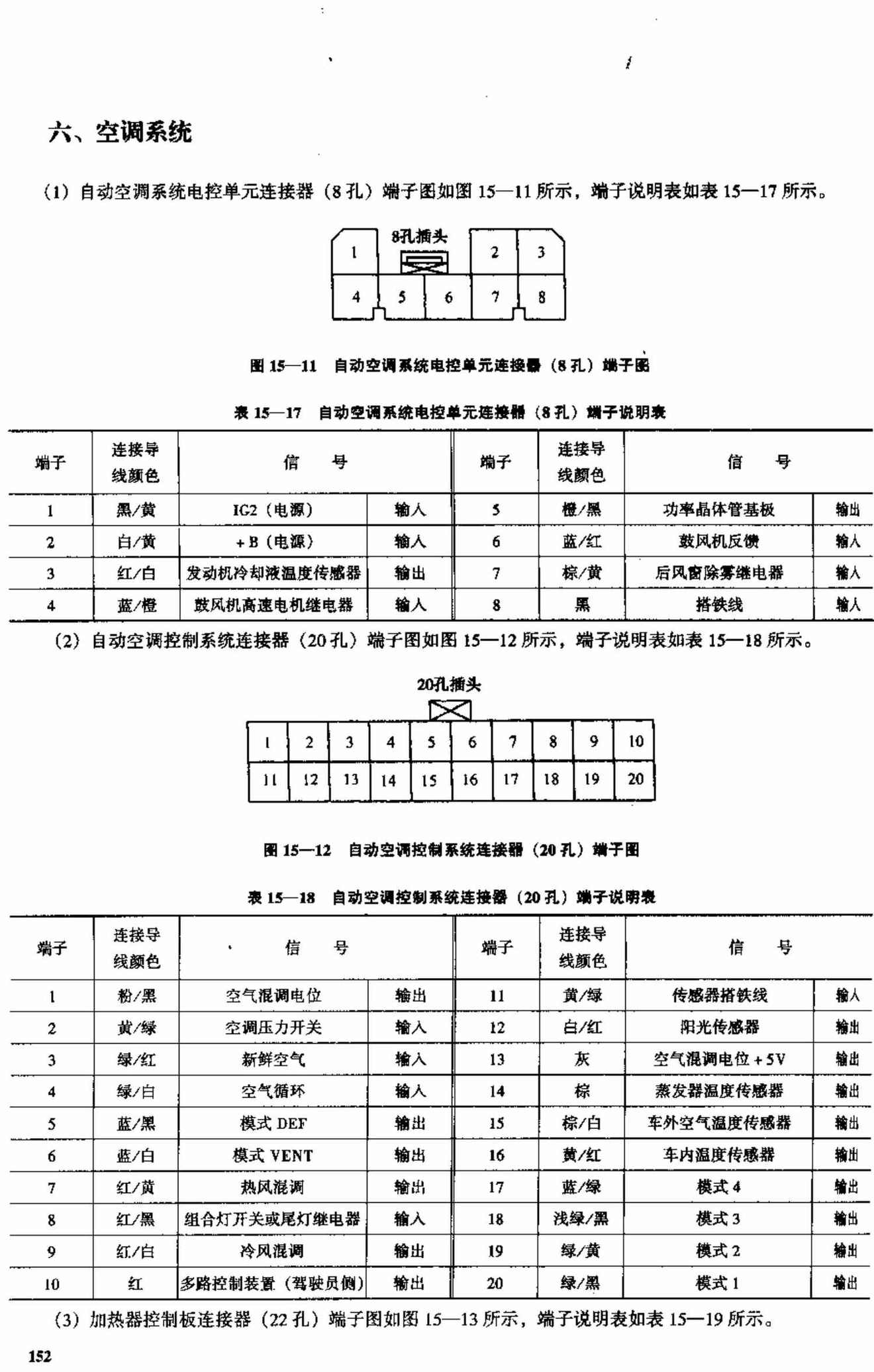

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第15页
广州本田雅阁2.0L、2.3L轿车 端子图

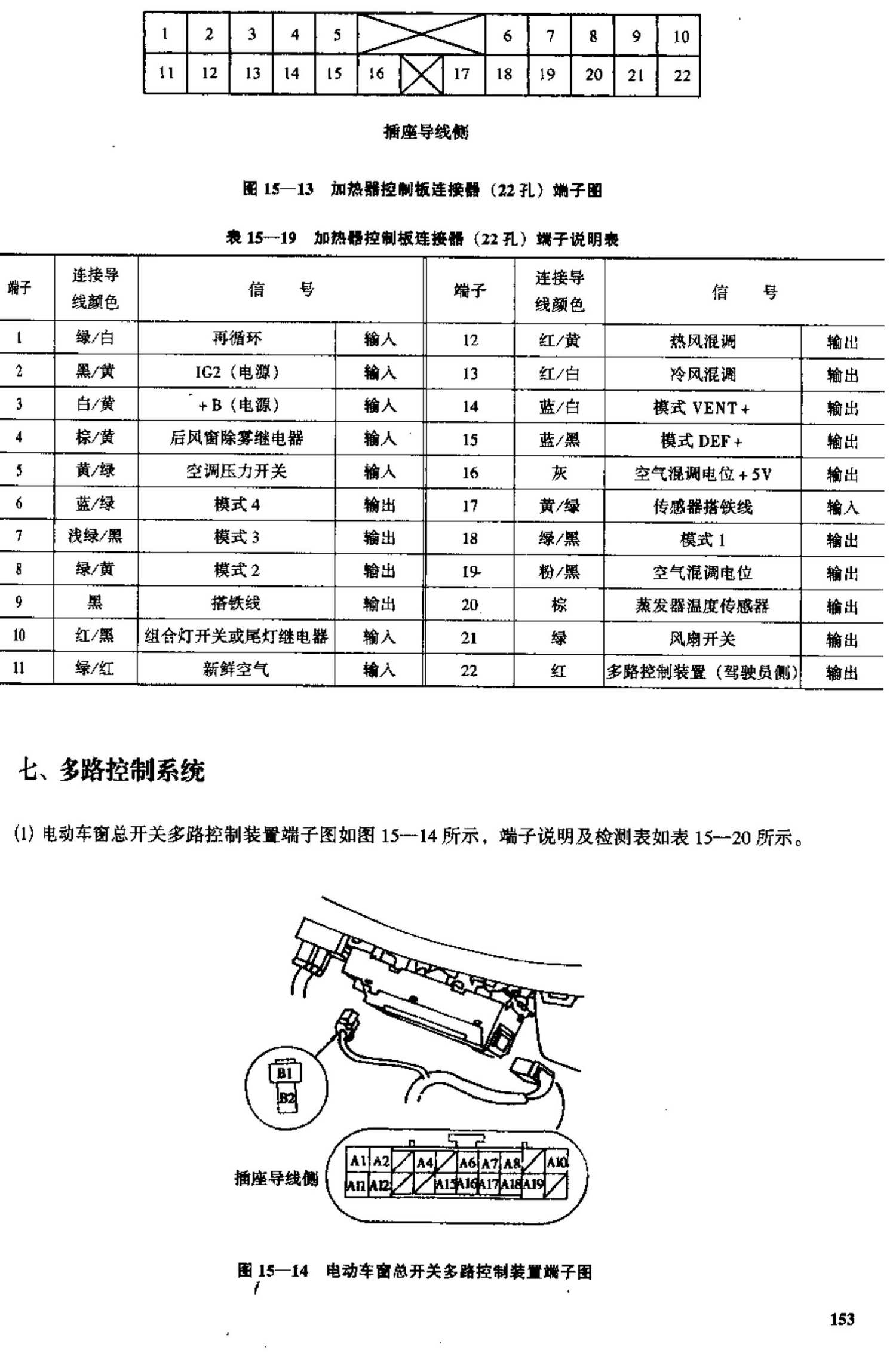

广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第16页

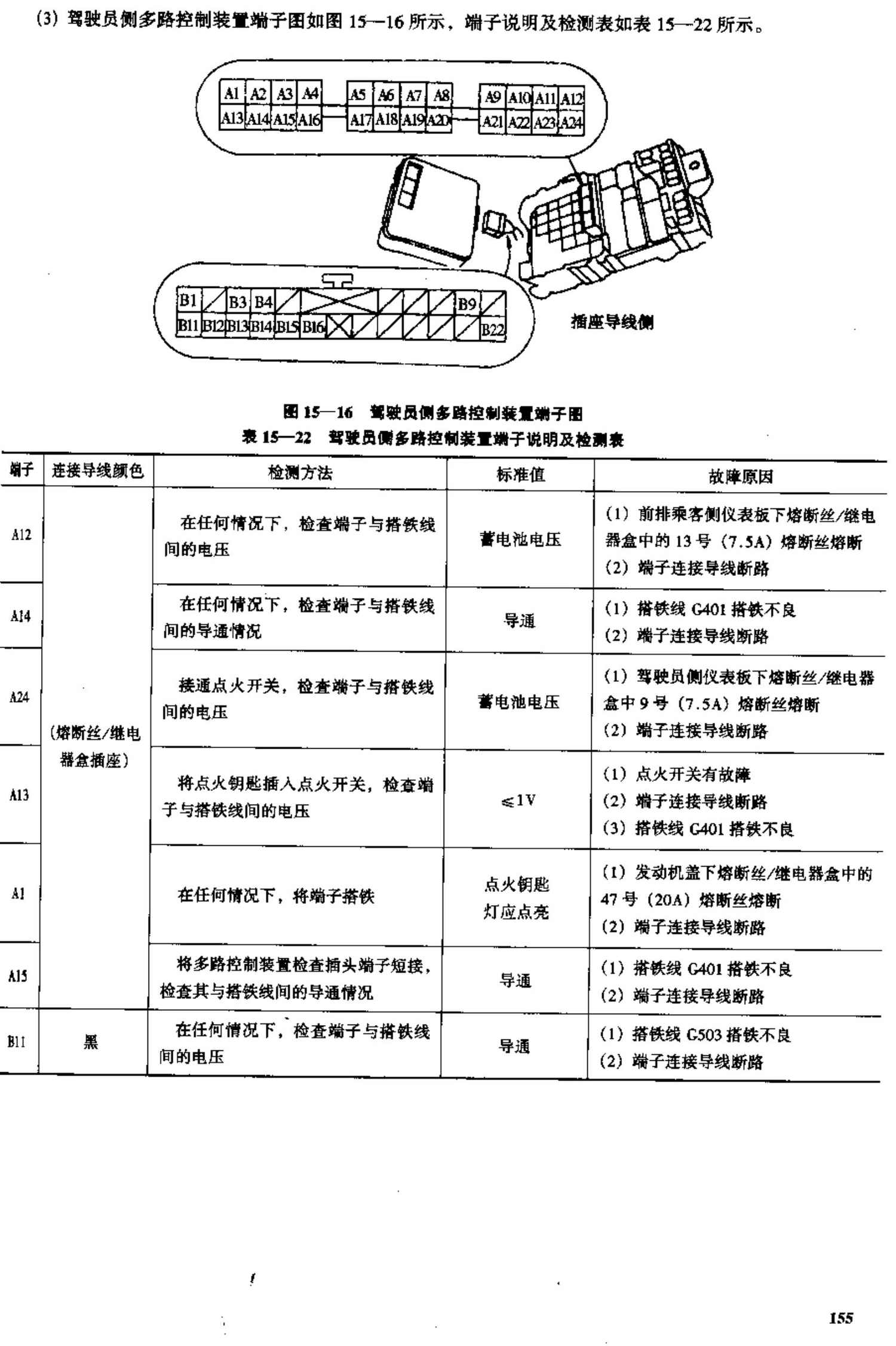

广州本田雅阁2.0L、2.3L轿车 端子图
广州本田雅阁2.0L、2.3L轿车 端子图 原始资料第17页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
