整理长城哈弗 H6运动蓝标版多媒体电脑(8针+8针+20针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

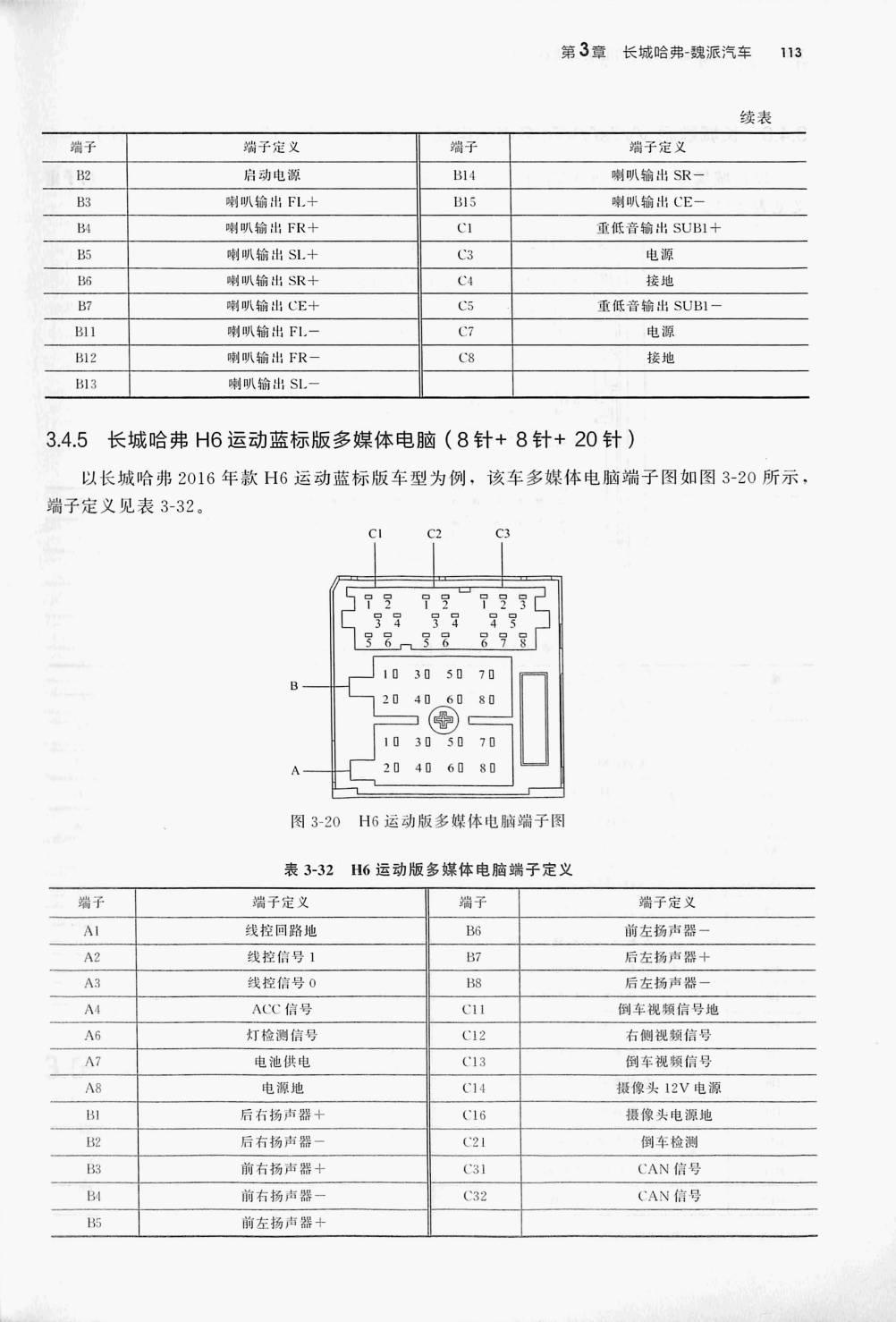

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-32 H6运动版多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AI | 线控回路地 | B6 | 前左扬声器一 |
| A2 | 线控信号1 | B7 | 后左扬声器十 |
| A3 | 线控信号0 | B8 | 后左扬声器一 |
| A4 | ACC信号 | 倒车视频信号地 | |
| A6 | 灯检测信号 | €12 | 有侧视频信号 |
| A？ | 电池供电 | C13 | 倒车视频信号 |
| A8 | 电源地 | €14 | 摄像头12V电源 |
| 后石扬声器十 | C16 | 摄像头电源地 | |
| B2 | 后有扬声器一 | C21 | 倒车检测 |
| B3 | 前有扬声器十 | €31 | CAN 信号 |
| B4 | 前有扬声器一 | €32 | CAN信号 |
| B5 | 前左扬声器十 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
