奔驰X470多媒体主机拆卸：显示屏、出风口饰板与背部插头

X470多媒体主机位于中央仪表台内部，拆卸路径经过显示屏、出风口和多块易划伤饰件。

背部插头锁止方式不同，尤其数据或光纤连接不能折弯、污染或通过拉线束拔出。

一、关闭系统并保护中央仪表台

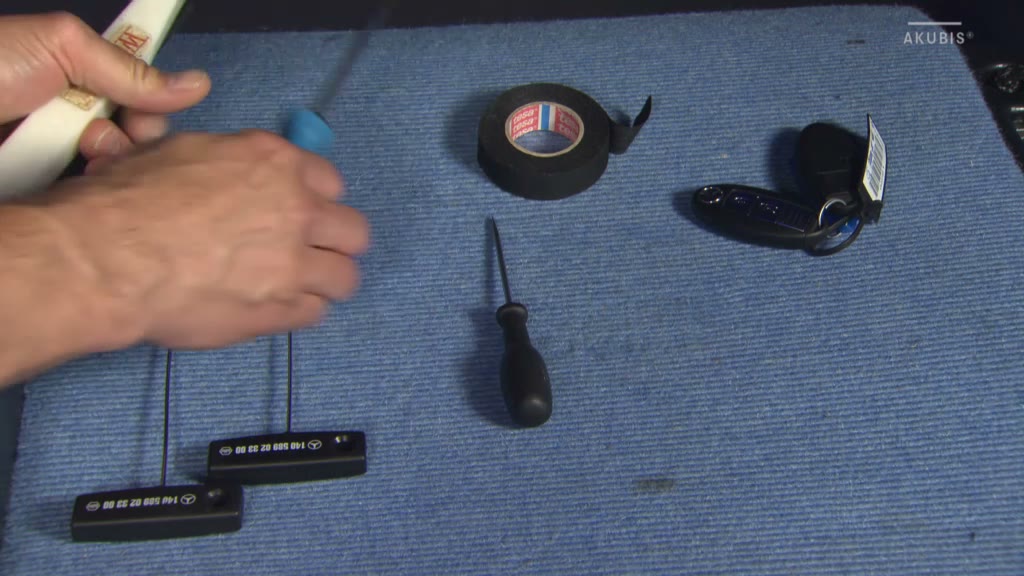

保存必要设置，关闭点火并保护显示屏、出风口和周边饰面，准备塑料拆装工具。

二、拆下显示屏和出风口饰板

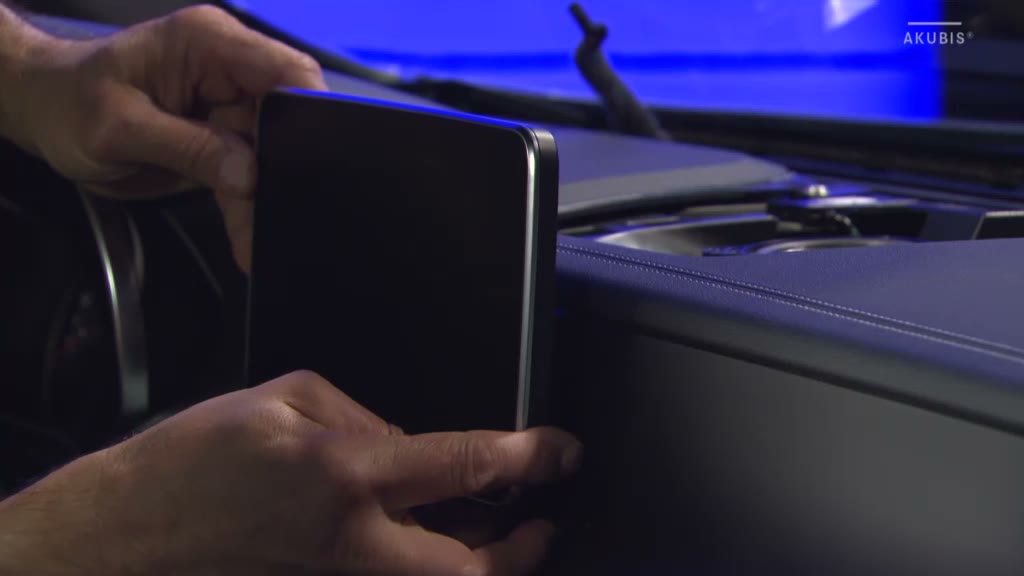

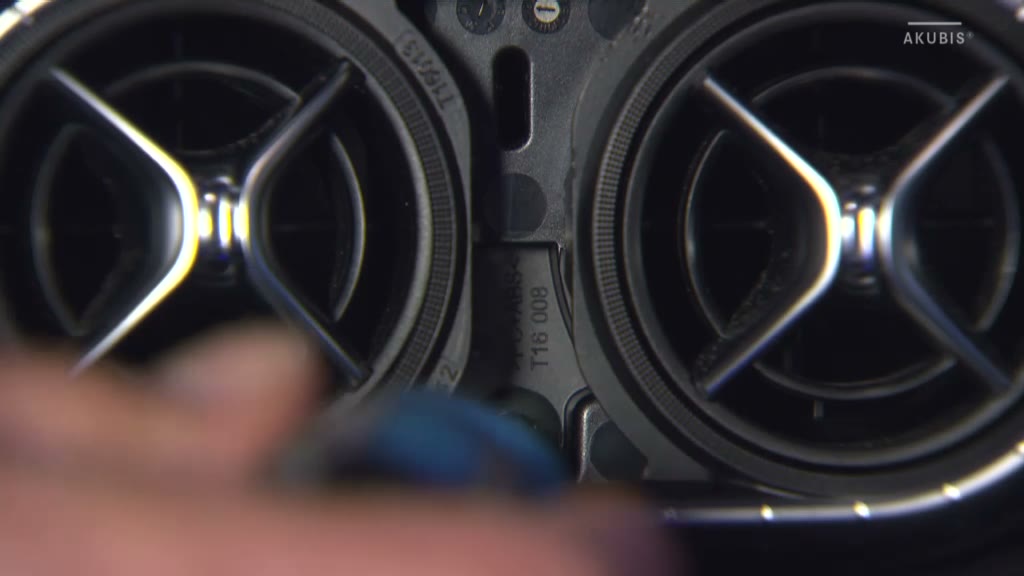

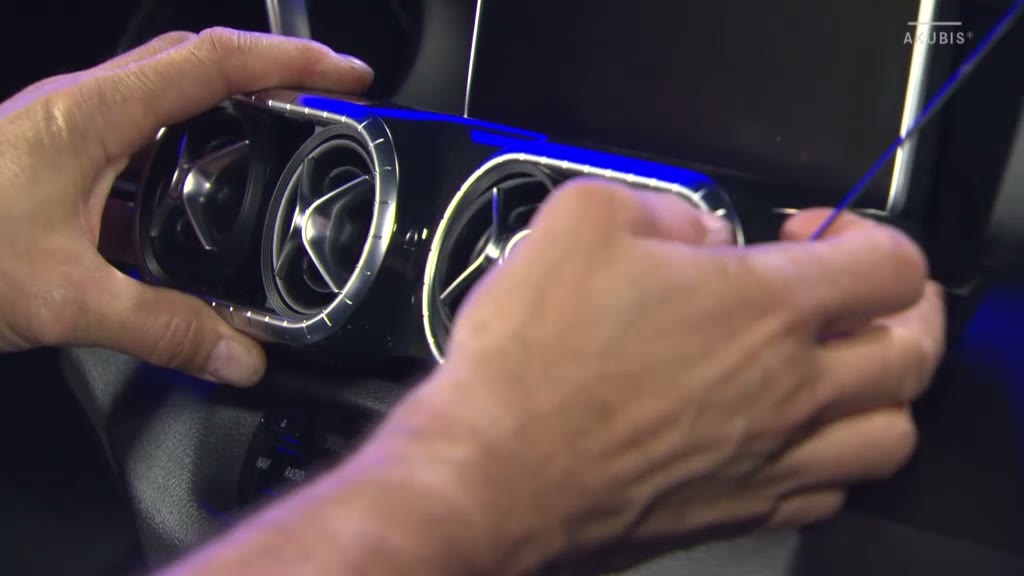

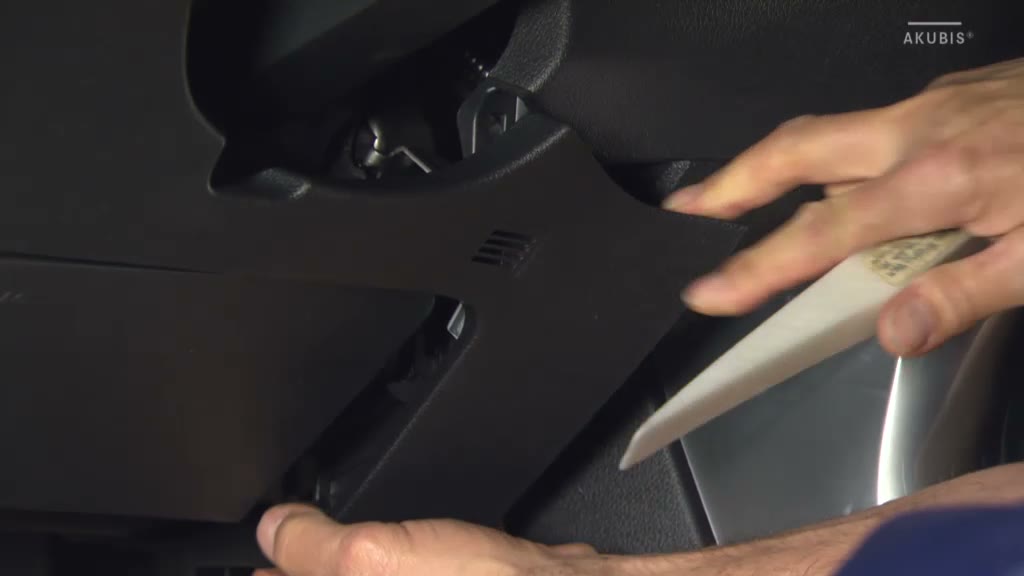

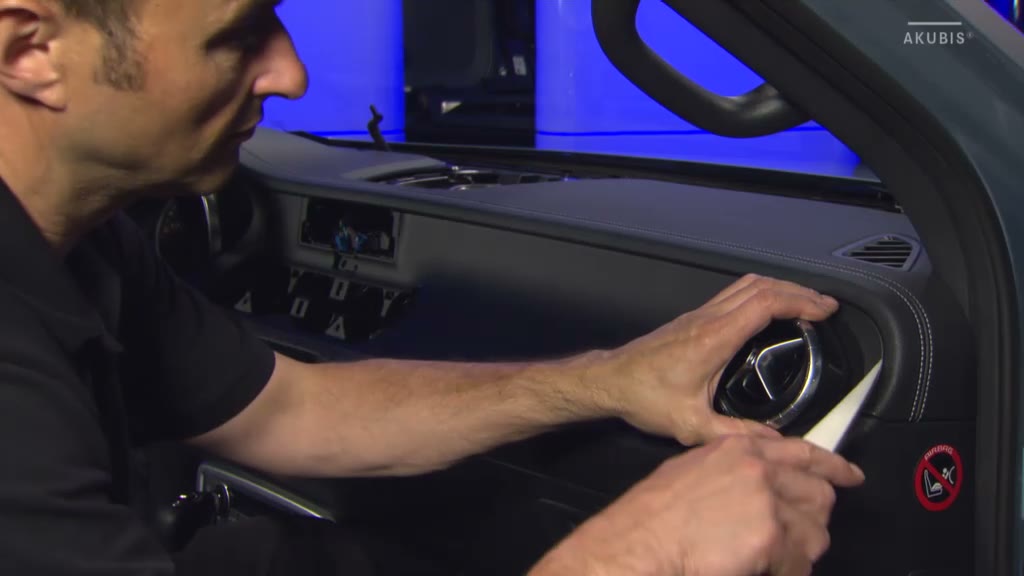

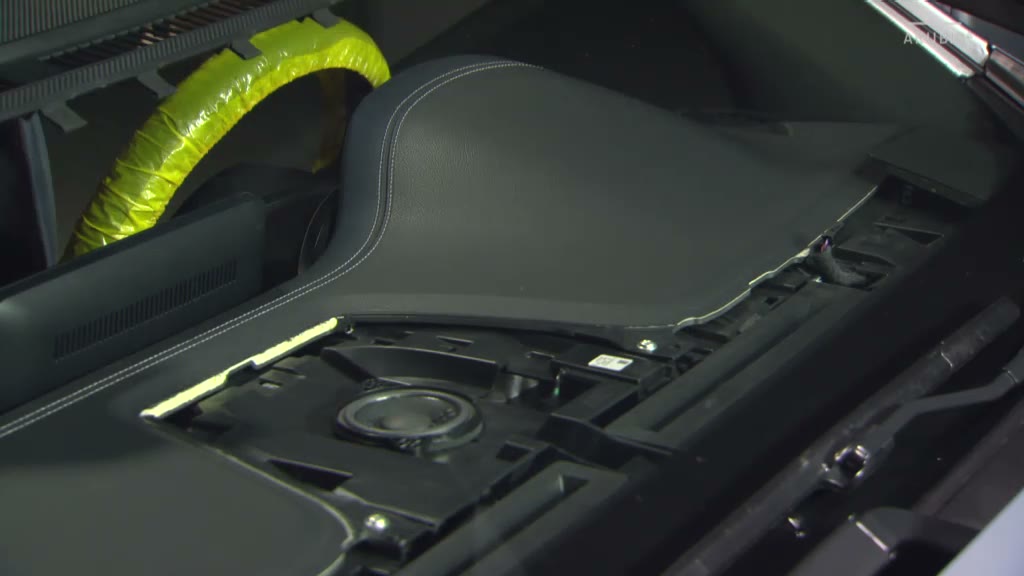

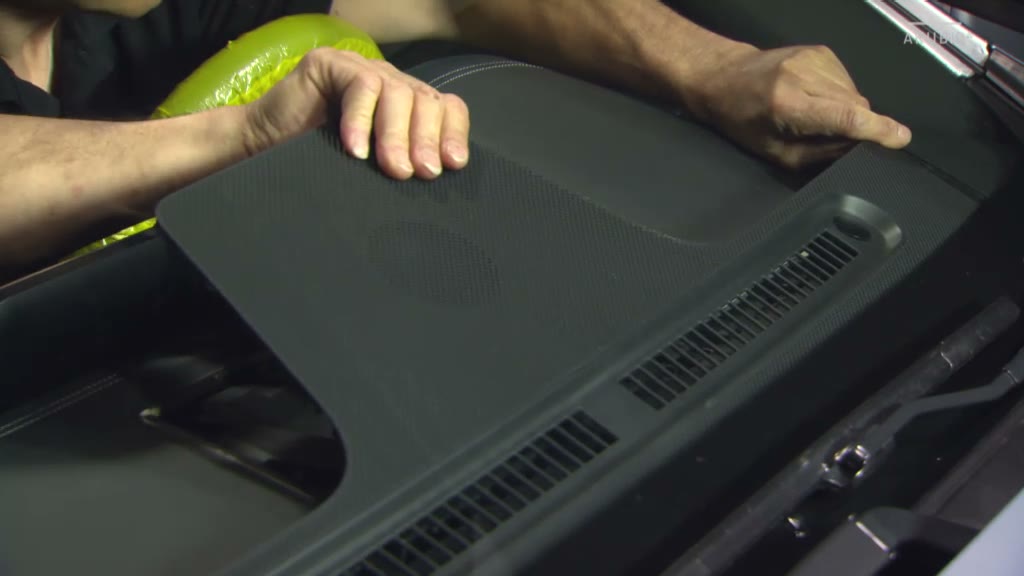

按卡扣方向释放中央出风口及覆盖件，托住显示模块并断开背部连接后移出。

三、释放主机固定并识别全部插头

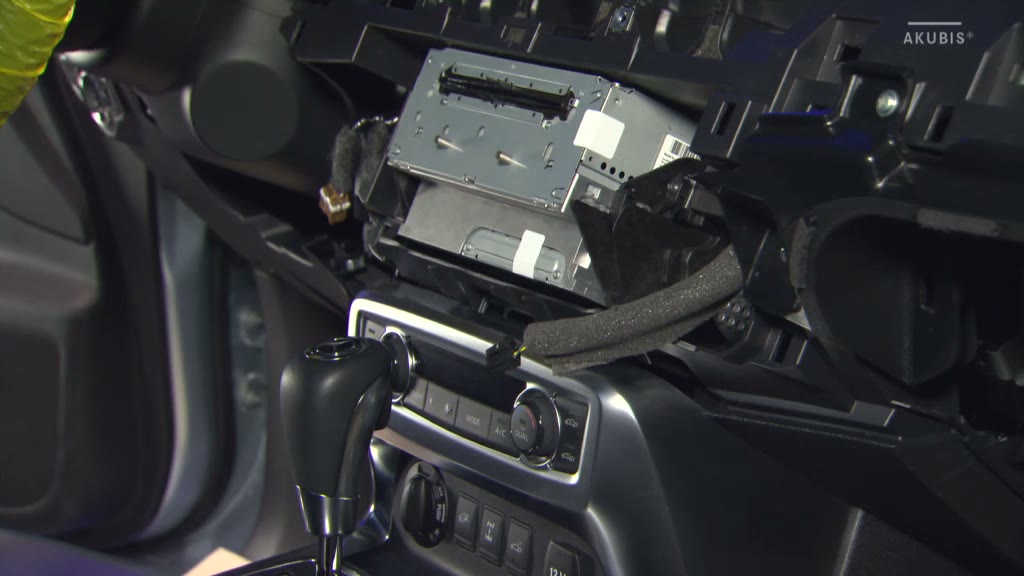

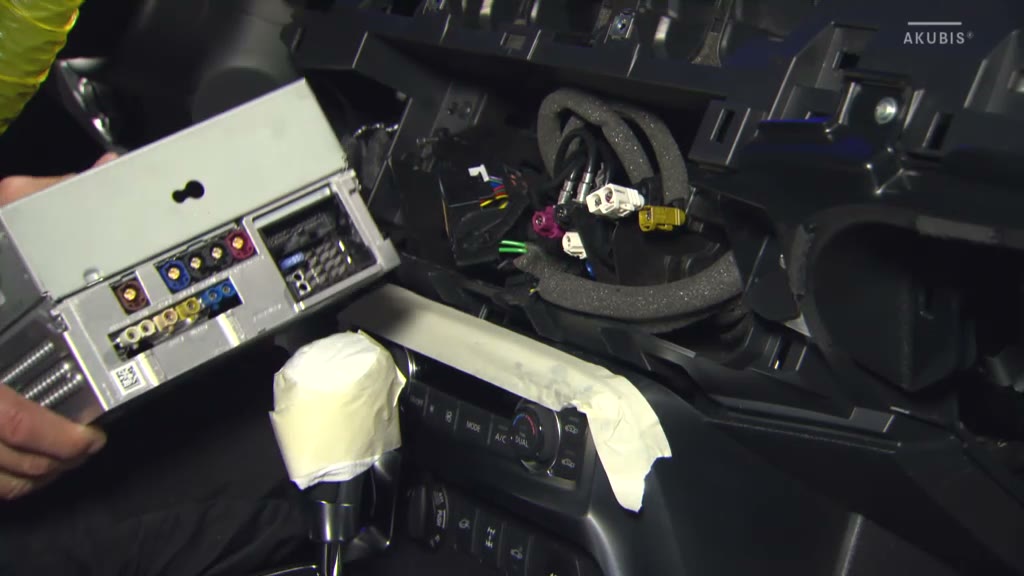

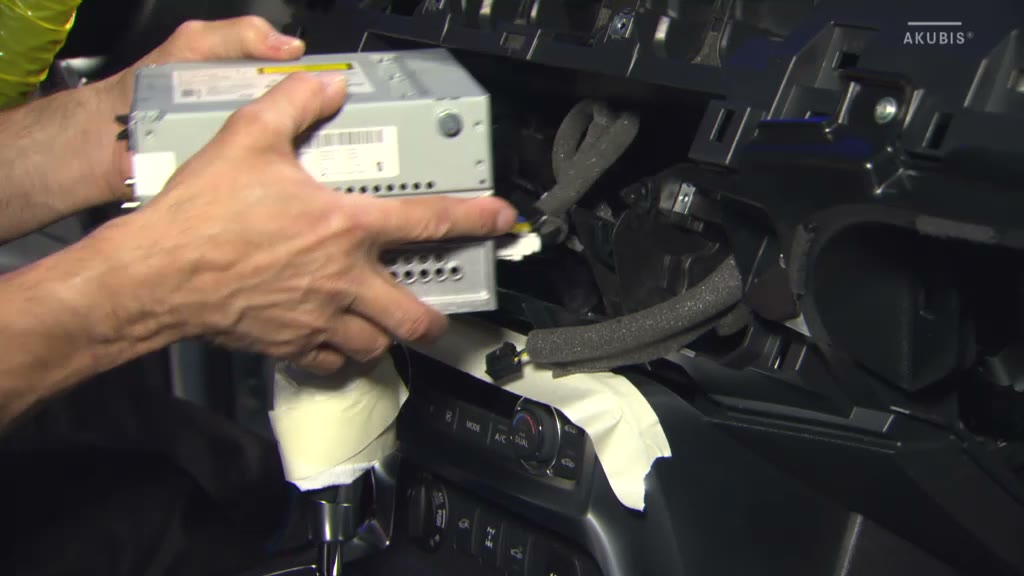

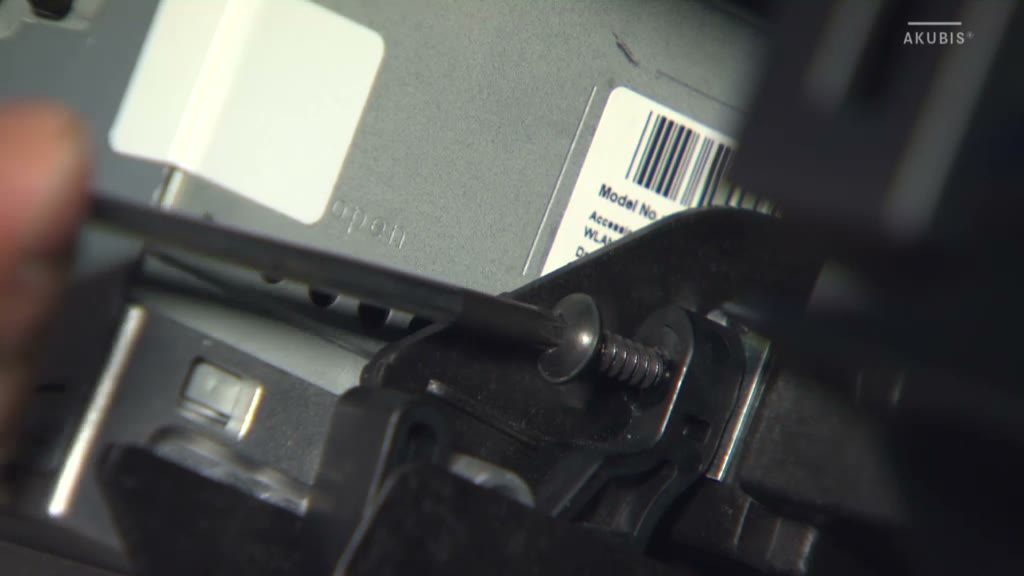

拆除主机紧固件，将主机拉出到可操作位置，逐一识别电源、天线、数据及适用光纤接口。

四、恢复连接并检查音频导航功能

确认插头和线束无夹压后装复主机及饰件，检查开机、音频、导航、电话和故障存储。

五、完工检查要点

• 显示屏和饰面得到完整保护。
• 所有插头按锁止结构分离。
• 数据和光纤连接无折弯污染。
• 装复后多媒体功能及诊断状态正常。
