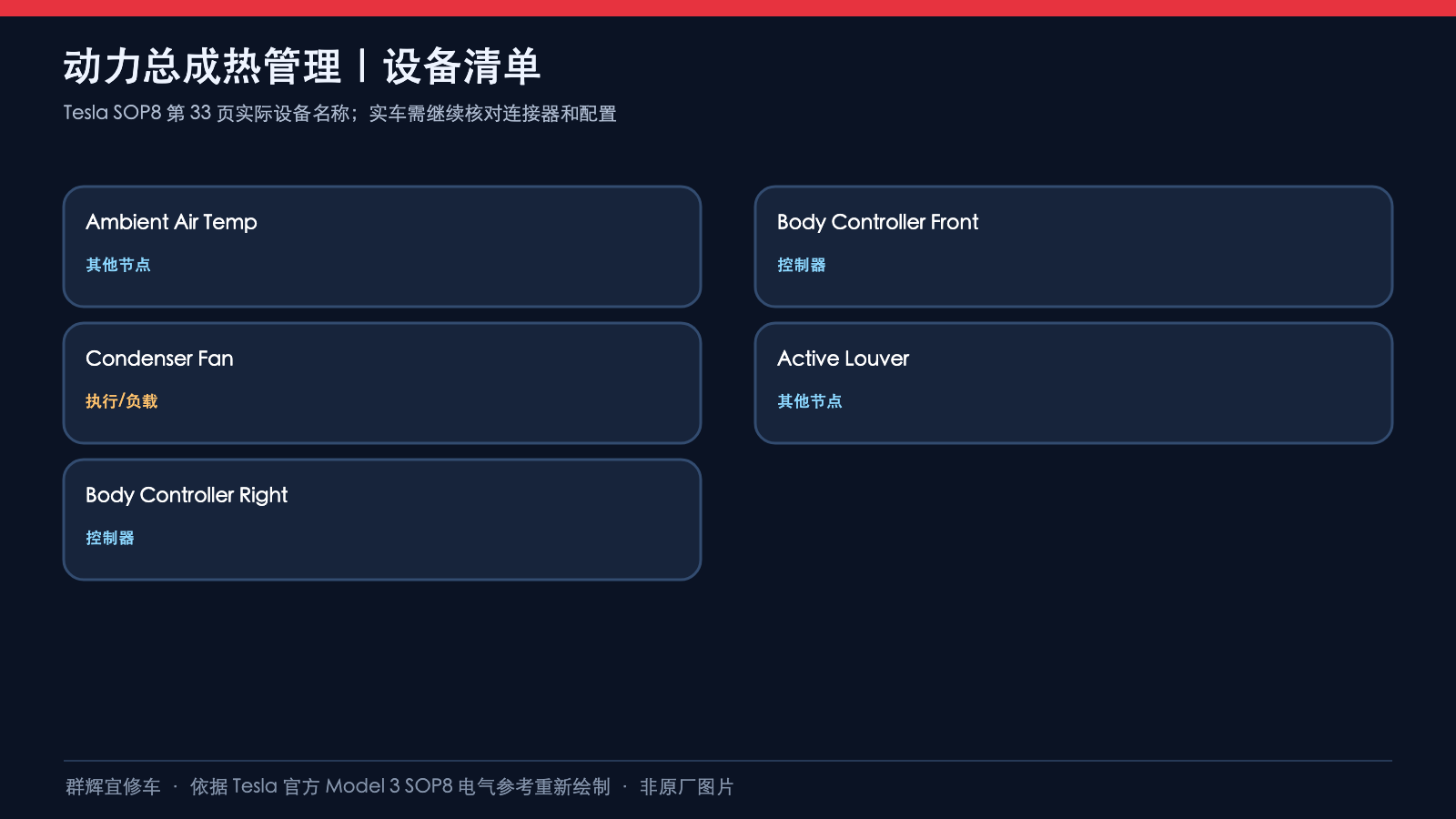

这张HVAC Powertrain原图实际只有环境温度传感器、主动格栅和冷凝器风扇三类负载,不包含冷却泵和阀的完整线路。原标题中的“冷却泵、阀”容易扩大本页范围;本次保留原地址与标题,在正文明确边界,不将其他页面的部件凭空加进图里。

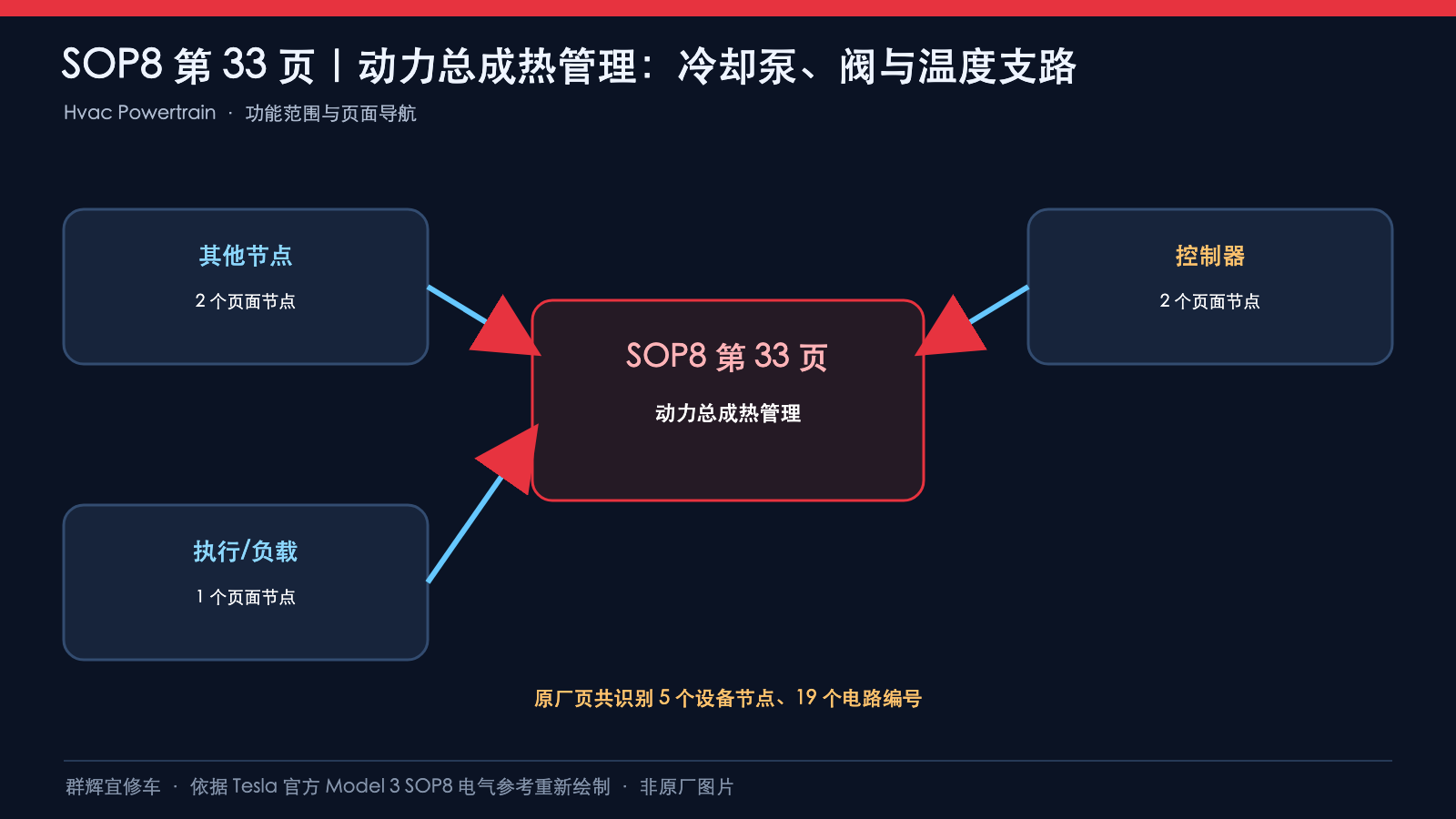

核对来源为Model 3 SOP8,05 2023,打印图34 OF 57。网页page=33是导航参数,不能写成打印第33页;“2024+”也不能代替实车生产配置核对。以下按两类控制器、三个实际支路分图阅读。

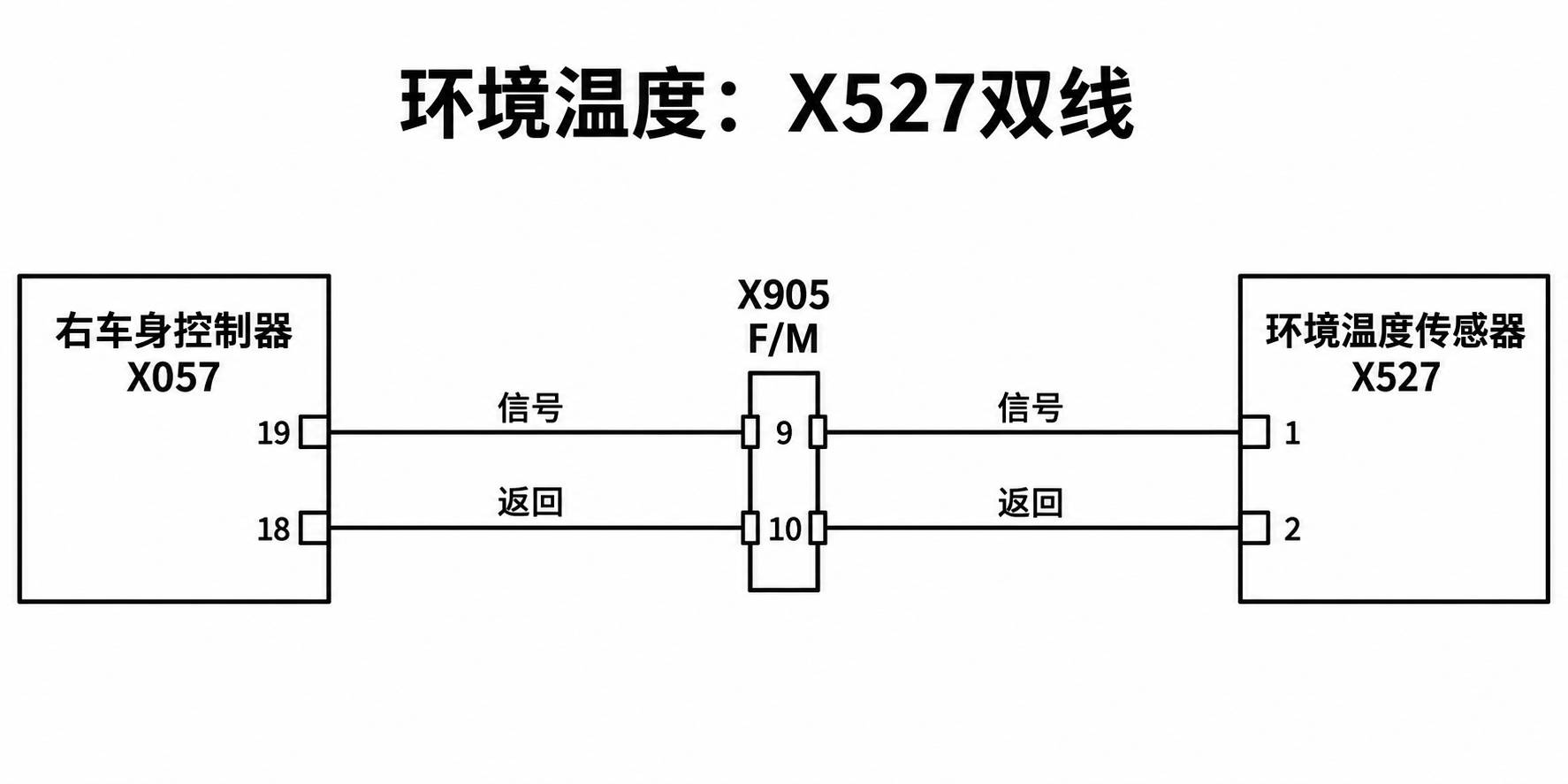

一、环境温度:右车身控制器X057至X527

| 功能 | X057端 | X905 F/M孔位 | X527端 | 线号及规格 |
|---|---|---|---|---|
| 温度信号 | 19 | 9 | 1 | AAT01-B → AAT01-A;WH白,0.50 FLRY |
| 信号返回 | 18 | 10 | 2 | AAT02-B → AAT02-A;BN棕,0.50 FLRY |
X905控制器侧线束为1897330-XX-B(W),传感器侧为1897320-XX-B(L)。X527-1原图标Analog Out / Ambient Sensor +,2号为Ground Return。不要把返回线直接解释成可在任意车身点替代的接地线,也不要凭“+”字认定允许外接电源。
原图没有给出温度—电阻曲线、正常电压区间或替换判断标准。连接器外形、安装位置和测量方向需另查适用资料,本文端子对应图不是物理孔位图。

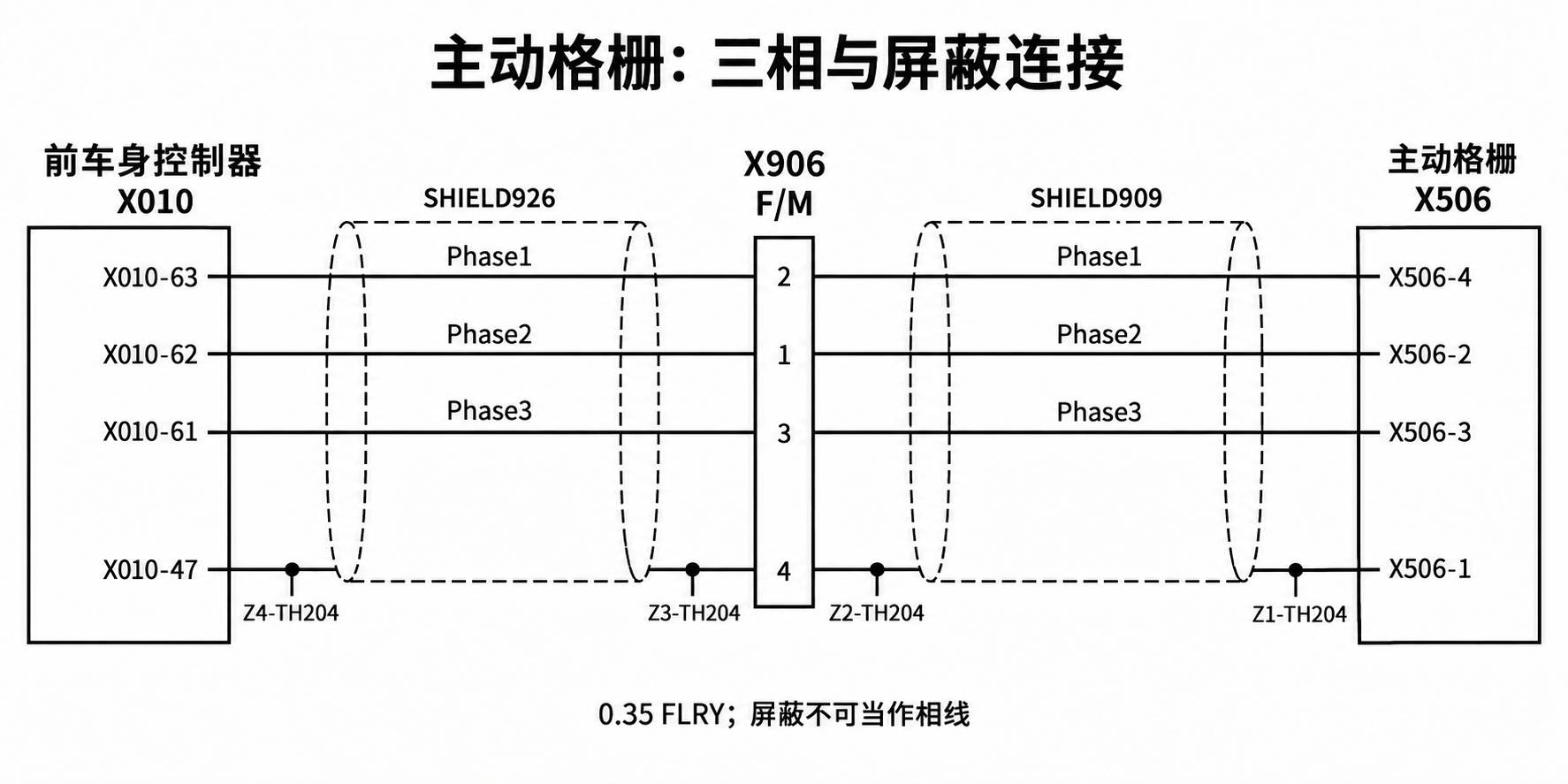

二、主动格栅:前车身控制器X010的三相支路

| 功能 | X010端 | X906 F/M孔位 | X506端 | 相线 |
|---|---|---|---|---|
| Phase 1 | 63 | 2 | 4 | TH201-A → -B;RD红 |
| Phase 2 | 62 | 1 | 2 | TH202-A → -B;YE黄 |
| Phase 3 | 61 | 3 | 3 | TH203-A → -B;VT紫 |
三根相线均0.35 FLRY,原图控制器端标Half-Bridge。X906前为1897330-XX-B(W)线束,后为1897320-XX-B(L);不能按接头数字顺序把相位顺排,因为1、2、3相分别接X506的4、2、3号。
屏蔽与4号跨接端要单独追踪
| 区段 | 原图连接 |
|---|---|
| 控制器侧引线 | X010-47 → TH204-A → Z4-TH204 |
| 第一段屏蔽 | SHIELD926连接Z4-TH204与Z3-TH204;相线束标SH_TH201-A及TWIST_TH201-A |
| 穿过X906 | Z3-TH204 → TH204-B → X906-4 → TH204-C → Z2-TH204 |
| 第二段屏蔽 | SHIELD909连接Z2-TH204与Z1-TH204;相线束标SH_TH201-B及TWIST_TH201-B |
| 负载侧引线 | Z1-TH204 → TH204-D → X506-1 |
TH204-A/B/C/D为GY灰,0.35 FLRY。图中虚线框表示屏蔽关系,不是额外一根相线;相线穿过屏蔽示意边界不代表电气短接。不能把屏蔽段替换画成一条未经原图支持的独立实线,也不能把X506-1当作第四相。

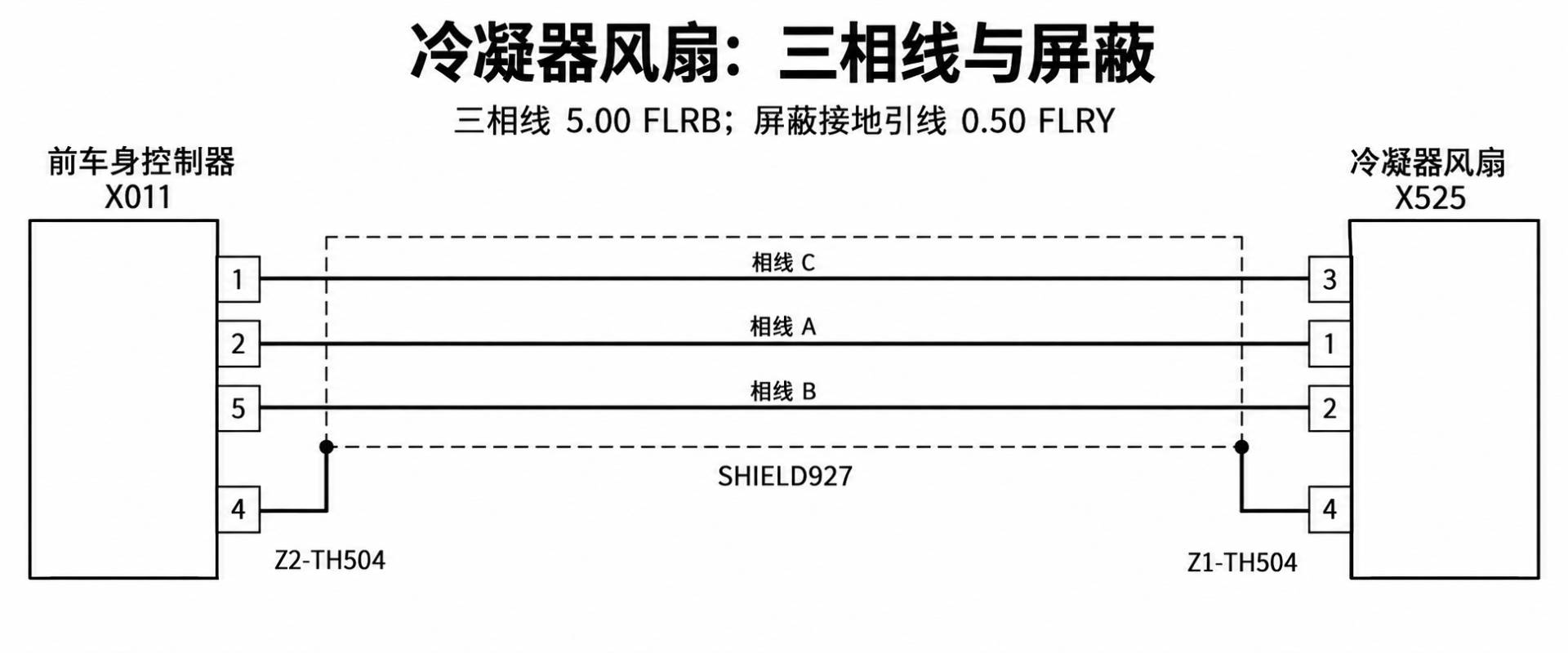

三、冷凝器风扇:X011至X525,不经过上面的X906

| 相位 | 前控制器 → 风扇 | 线号 / 颜色 / 规格 |
|---|---|---|
| A | X011-2 → X525-1 | TH501-A / RD红 / 5.00 FLRB |
| B | X011-5 → X525-2 | TH502-A / YE黄 / 5.00 FLRB |
| C | X011-1 → X525-3 | TH503-A / BU蓝 / 5.00 FLRB |
三相线束标SH_TH501-A和TWIST_TH501-A。屏蔽接地从X011-4经TH504-B(BN棕,0.50 FLRY)到Z2-TH504,通过SHIELD927屏蔽段至Z1-TH504,再经TH504-A(BN棕,0.50 FLRY)至X525-4。该支路线束1897330-XX-B(W)。
不要把风扇三相线的5.00 FLRB与屏蔽引线0.50 FLRY混用,也不要将它当成普通两线直流风扇短接试转。该图没有转速、相电压、频率、相间电阻或电流的验收数值,不能从线路名称推导这些值。
四、按支路性质确定检查范围

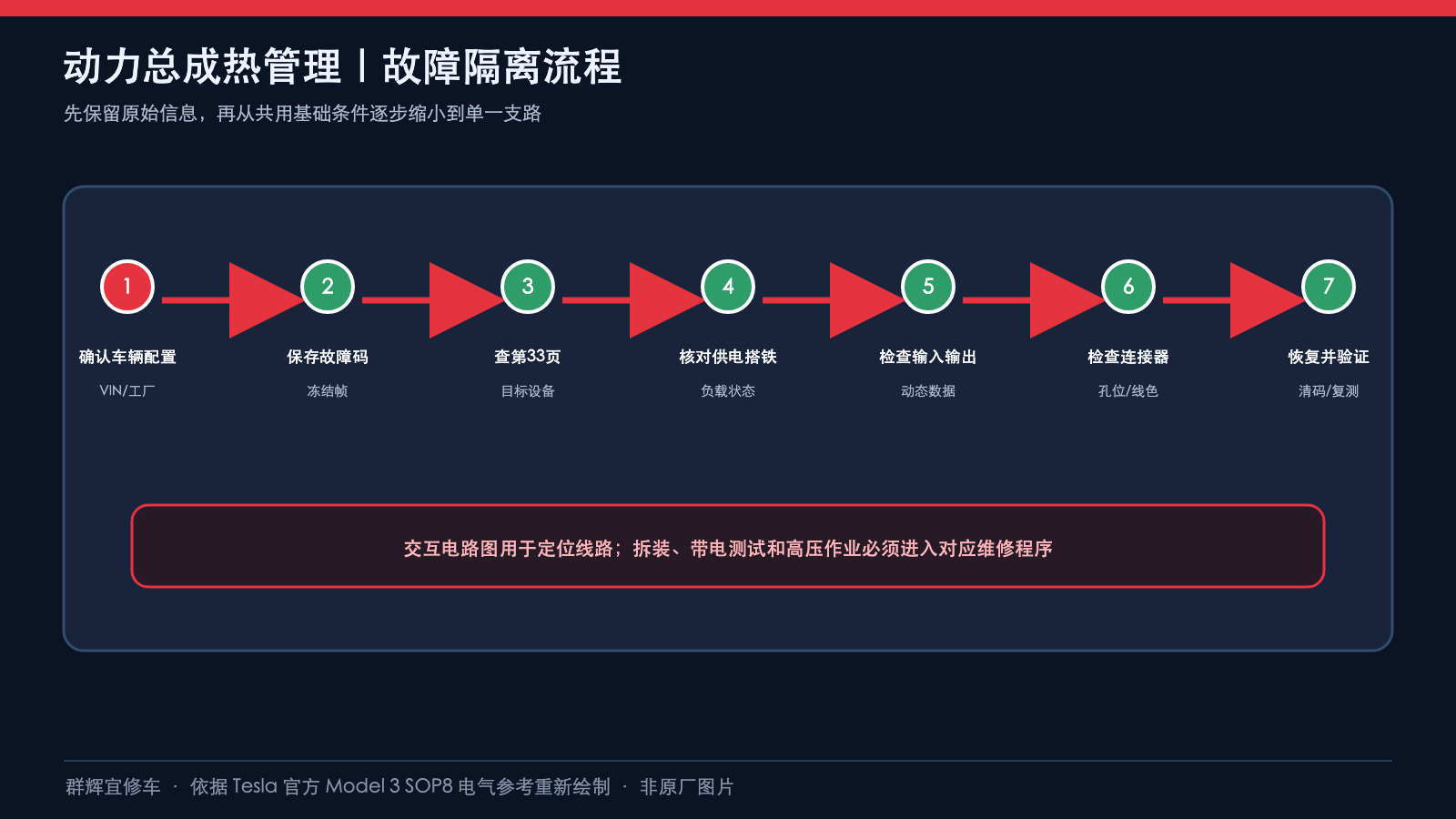

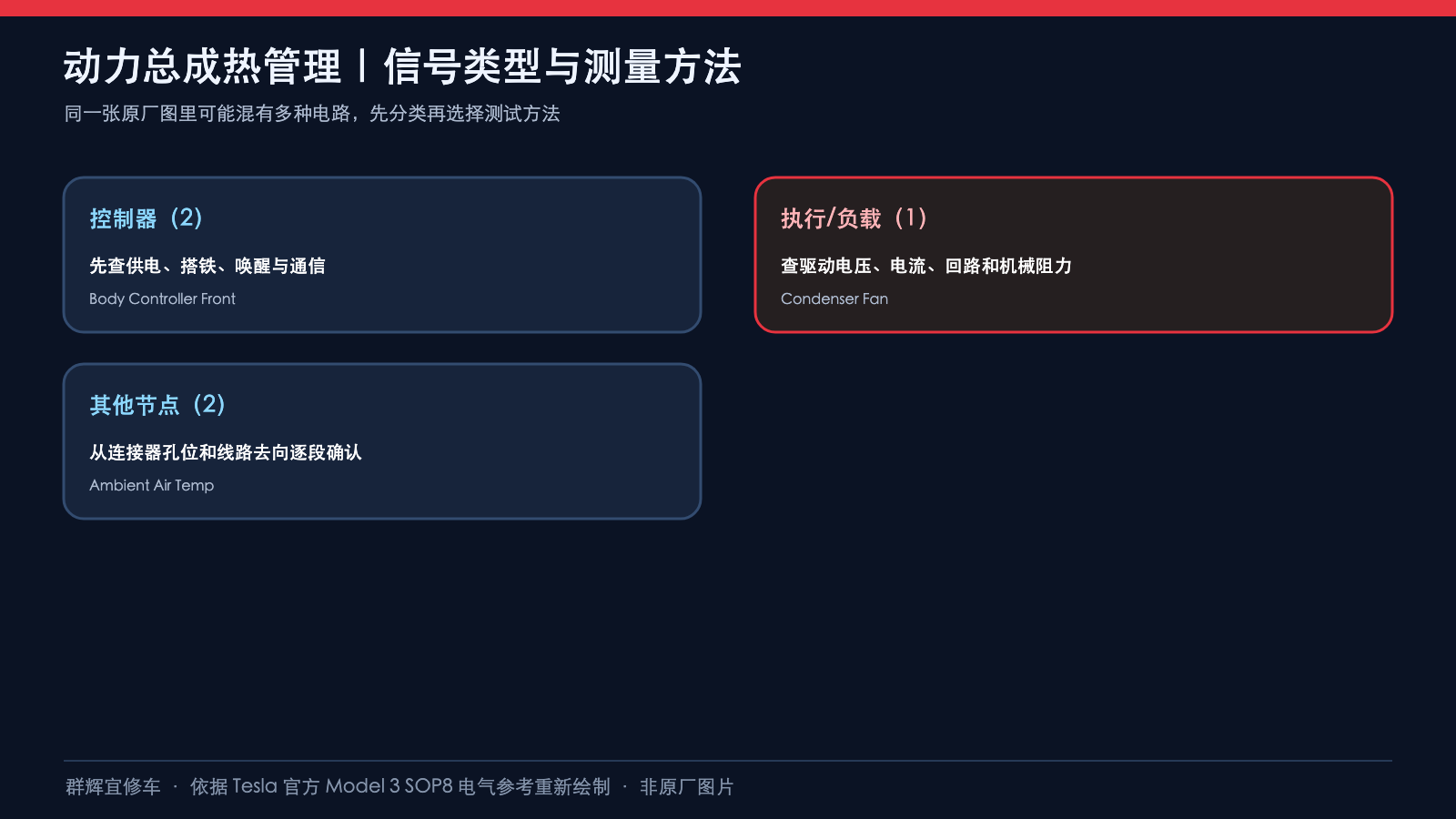

环境温度是信号与返回两线;主动格栅和冷凝器风扇是三相驱动并带屏蔽连接。先确认车辆适用版本与故障对应设备,再依适用诊断程序确定断电隔离、转接工具、测量条件和判定标准。三类支路不能套同一种测量方法;屏蔽、驱动相线和传感器返回也不能任意互接。
本文只解释该页电气关系,不提供拆卸、强制运行或机械调校步骤。涉及高压和其他安全系统时,应由具备资质的人员依对应维修程序执行隔离、验证与恢复。
资料来源与配图说明
实际查看的Tesla SOP8 HVAC Powertrain交互电路与对应打印图。三张图按三个实际支路重绘,非特斯拉原始图片;示意线长、图形外观与黑色绘图线不代表实车几何或实际线色,实际以表格和适用原厂资料为准。
