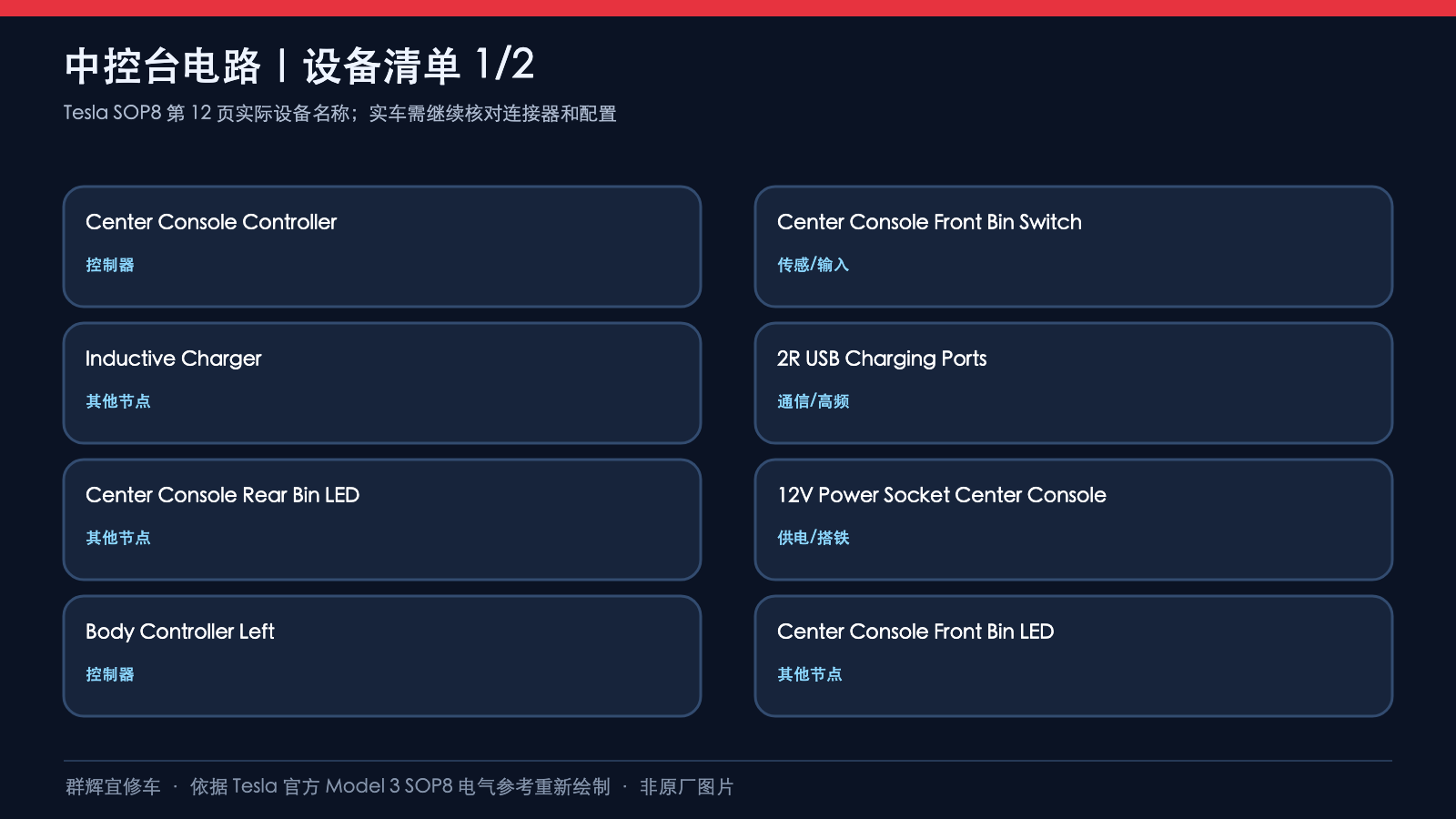

中控台的电源插座、无线充电器、后排USB和储物格灯不是同一条供电线。这张Center Console电路需要先分清左车身控制器与中控台控制器,再按X930中间连接器、X196和X501端子追踪具体支路。本文把实际电路拆成五张细节图,避免只用设备清单代替线路关系。
所核对资料为Model 3 SOP8打印版05 2023,纸面13 OF 57;网址page=12是导航参数,不是纸面页号。原标题“2024+”并不能证明适用所有后续车辆,应先核对生产版本与实车配置,不能跨版本照搬。

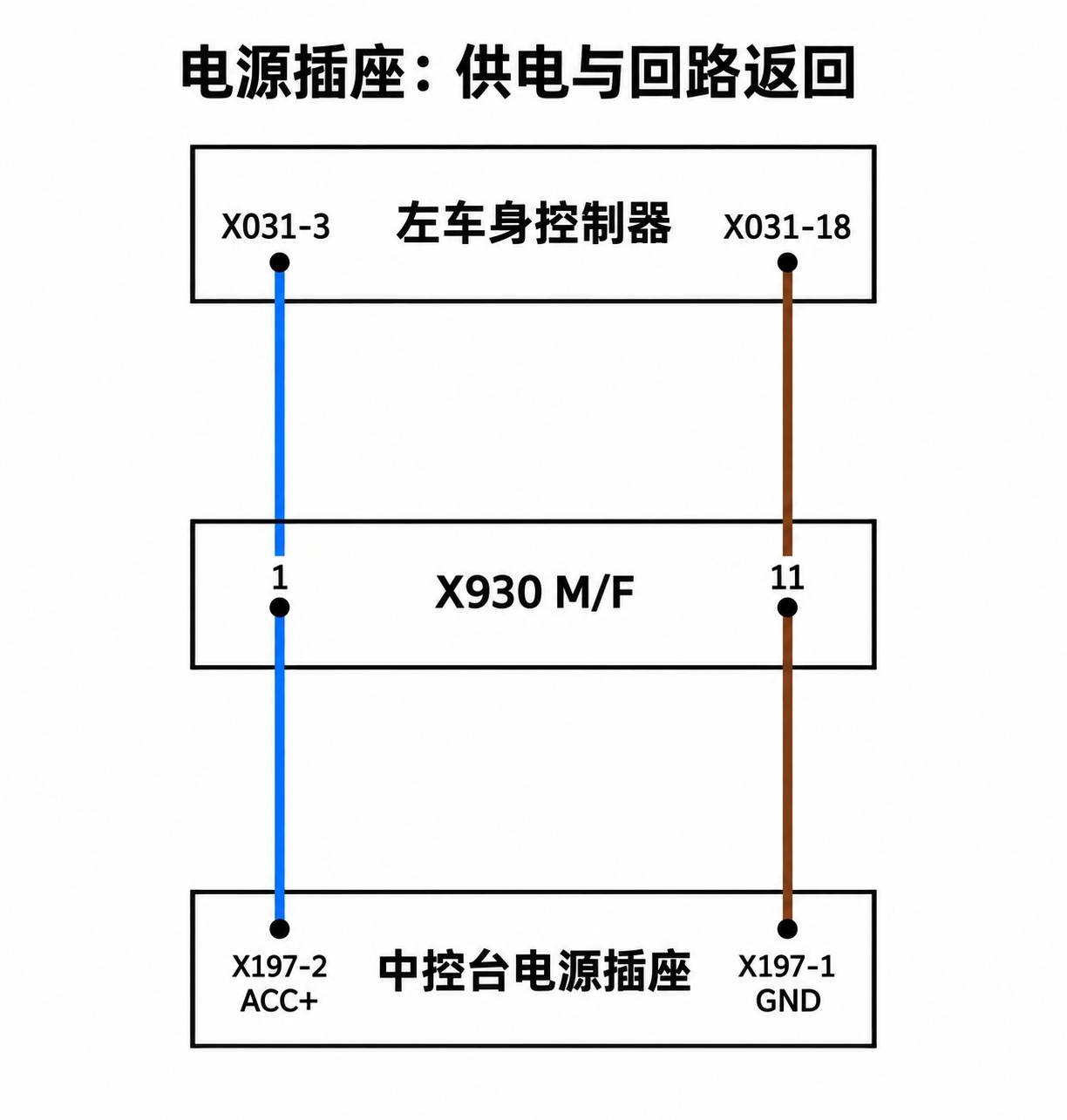

一、电源插座:独立供电线和返回线
原图设备名为12V Power Socket Center Console。供电从左车身控制器X031-3经过X930-1到插座X197-2,搭铁返回则是X197-1经X930-11回到X031-18,不要把它误认成中控台控制器的USB供电。

| 起终点与中间孔位 | 线号 / 线色 / 规格 |
|---|---|
| X031-3 → X930 M/F-1 → X197-2 ACC+ | AUX01-A/B,BU蓝,2.00 FLRY |
| X031-18 ↔ X930 M/F-11 ↔ X197-1 GND | AUX02-A/B,BN棕,2.00 FLRY |
M/F指中间连接器的配合两侧;这里的追线箭头不代表允许跨接。原图的12V设备名称也不是本页给出的电压验收范围。
二、中控台控制器:X196输入、LIN与搭铁
| 功能 | 完整路径 | 线号与线色 |
|---|---|---|
| USB_PORTS / VBATT | X031-5 → X930 M/F-10 → X196-11 | AUX11-A/B,YE黄,2.00 FLRY |
| CENTER_CONSOLE_LIN | X031-22 ↔ X930 M/F-8 ↔ X196-17 | AUX13-A/B,GN绿,0.35 FLRY |
| 控制器搭铁 | X196-1 → X930 M/F-18 → G031 PIN12 | G406-B → G406-A,BK黑,2.00 FLRY |
X196-17在控制器侧标为VCLEFT_LIN。不要将X196-11与下一节的X196-20当作同一个针脚,也不能凭两个端子都标VBATT就推定内部电路的保护或开关结构。

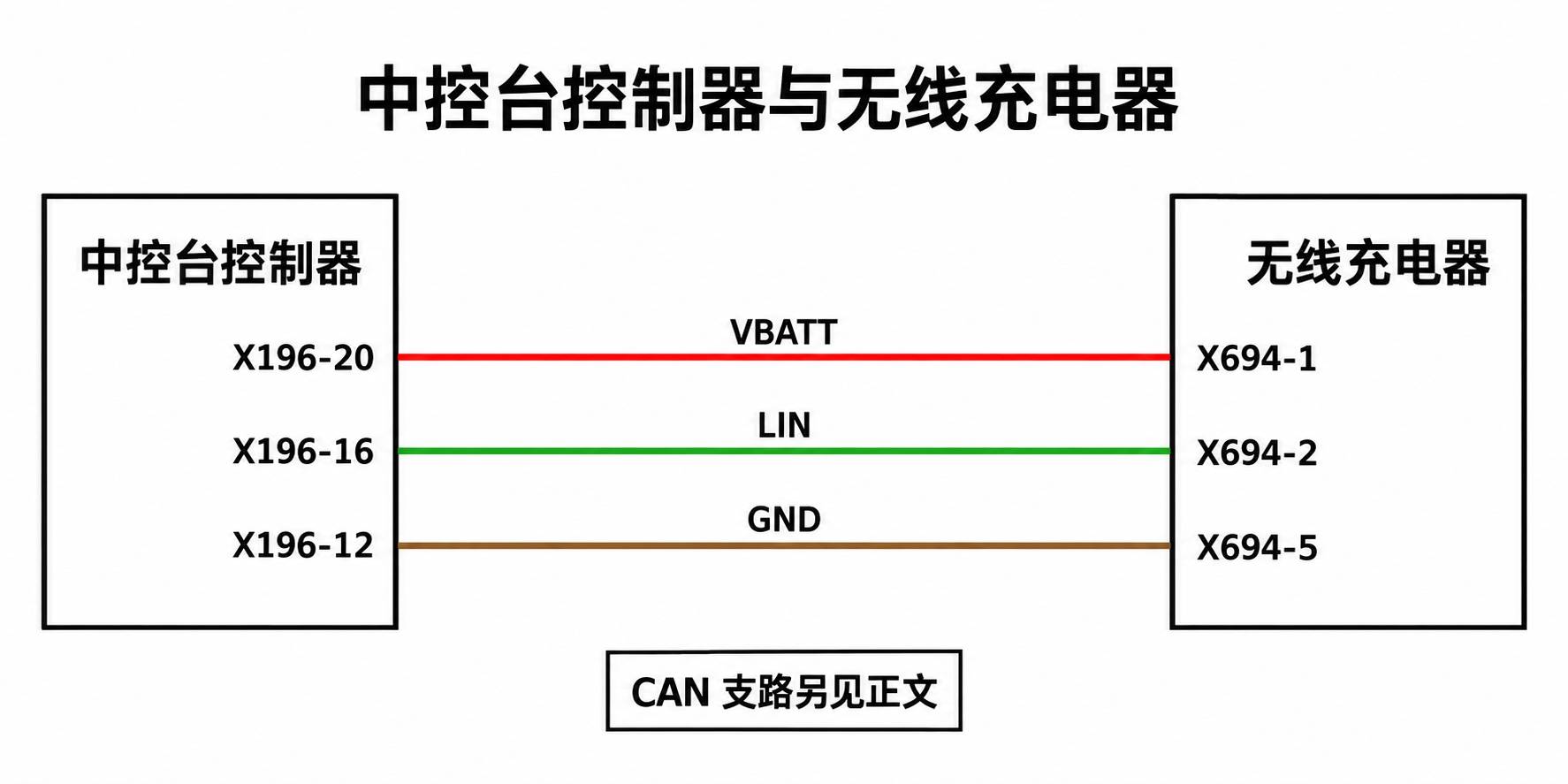

三、无线充电器:三条控制器支路之外,还有另一对通信线

| 控制器端 | 无线充电器端 | 线路 |
|---|---|---|
| X196-20 VBATT | X694-1 Power | AUX12-A,RD红,2.00 FLRY |
| X196-16 LIN_INDUCTIVE_CHARGER | X694-2 LIN | AUX14-A,GN/WH绿白,0.35 FLRY |
| X196-12 GND | X694-5 GND | G414-A,BN棕,2.00 FLRY |
此外,原图还画有左车身控制器直达无线充电器的双线,经过X930而不经过X196:
| 左车身控制器 | X930 M/F孔位 | 无线充电器 | 线号与线色 |
|---|---|---|---|
| X039-28 | 15 | X694-3 CANH | CSE13-B → CSE13-A,WH白 |
| X039-29 | 14 | X694-4 CANL | CSE14-B → CSE14-A,YE黄 |
这两条规格为0.35 FLRY并带成对扭绞标记。需要注意原图本身的命名差异:端子类型写CAN、充电器端写CANH/CANL,但左控制器网络名称为WIRELESS_CHARGER_UART_P/N。本文同时保留这些名称,不擅自把UART字样改掉,也不据此给出波特率、终端电阻或协议判定;测量前须用适用版本的诊断资料进一步确认。

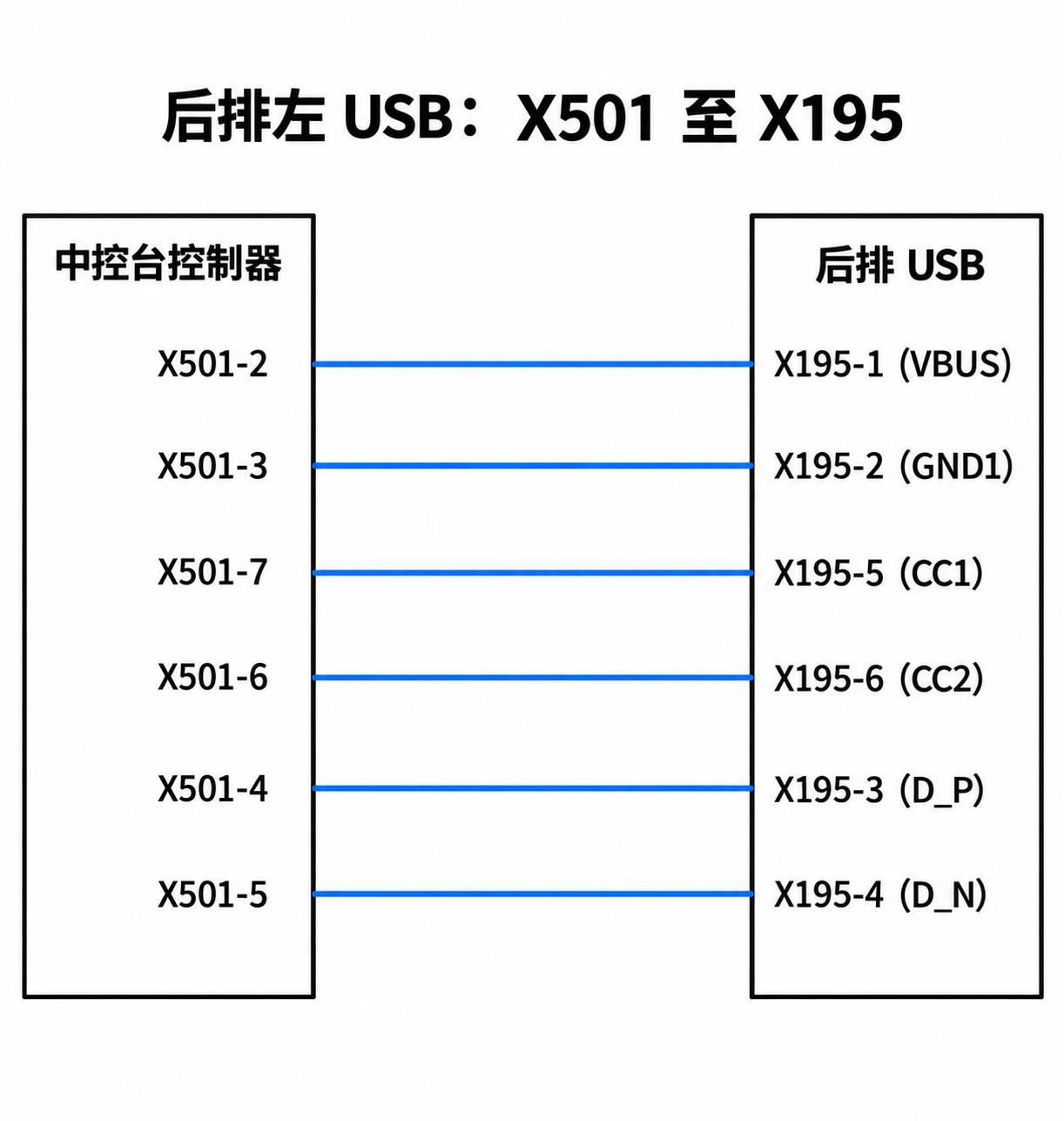

四、后排左USB:六根线逐一对应
原图后排USB支路有配置表达式CC && USB || CE && USB。相同端子之间的-A与-B线束标注对应不同配置,不表示同一辆车要同时连接两套线束。下表按功能列端子,线色不是针脚序号。

| 功能 | X501端 → X195端 | 线号族 / 线色 |
|---|---|---|
| VBUS | 2 → 1 | USB11-A/B / GY灰 |
| GND1 | 3 → 2 | USB12-A/B / BN棕 |
| CC1 | 7 → 5 | USB13-A/B / VT紫 |
| CC2 | 6 → 6 | USB14-A/B / YE黄 |
| D_P | 4 → 3 | USB15-A/B / WH白 |
| D_N | 5 → 4 | USB16-A/B / BU蓝 |

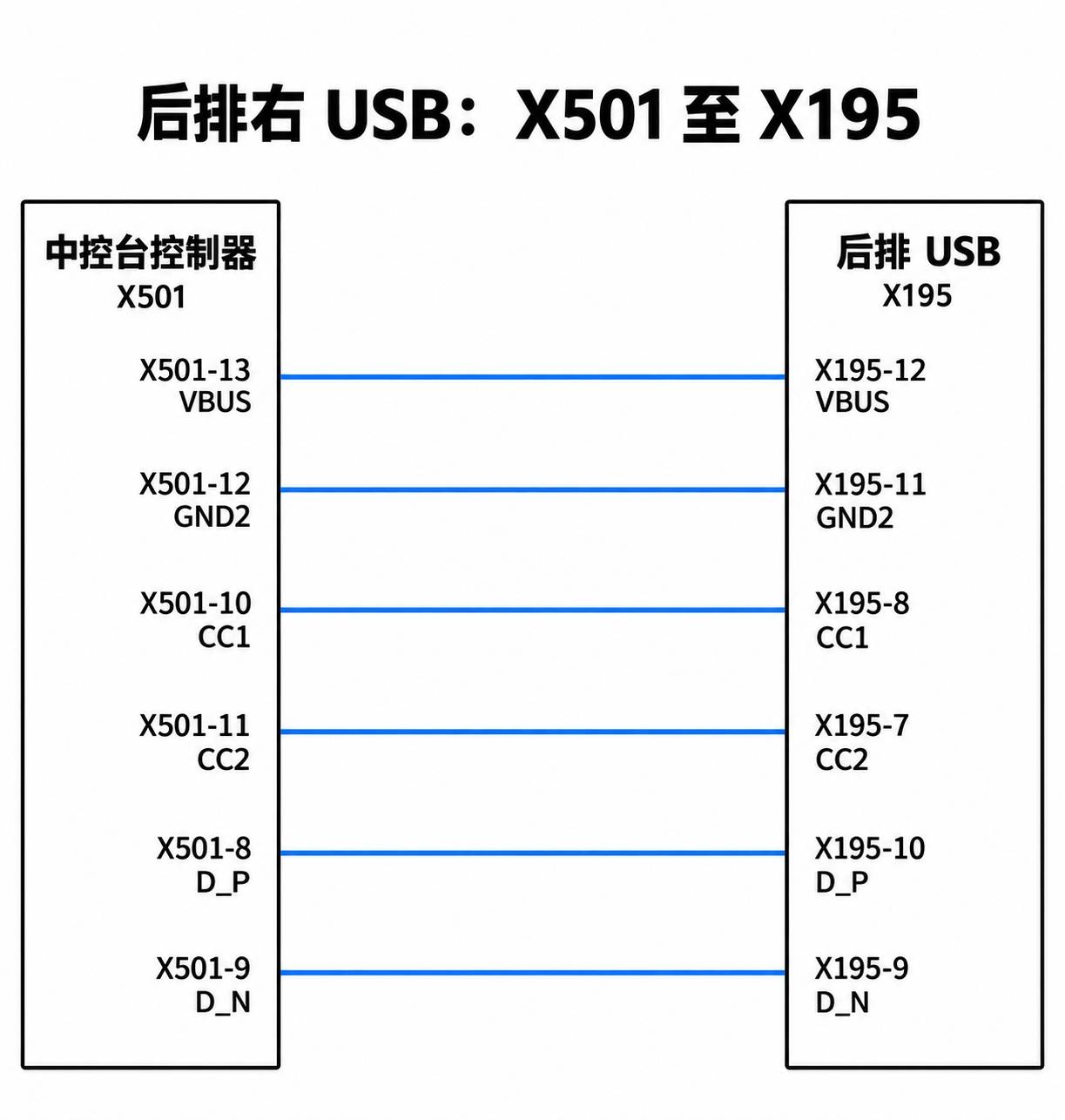

五、后排右USB:同样六根,但端子和线色不同

| 功能 | X501端 → X195端 | 线号族 / 线色 |
|---|---|---|
| VBUS | 13 → 12 | USB21-A/B / RD红 |
| GND2 | 12 → 11 | USB22-A/B / BN棕 |
| CC1 | 10 → 8 | USB23-A/B / GY灰 |
| CC2 | 11 → 7 | USB24-A/B / BU蓝 |
| D_P | 8 → 10 | USB25-A/B / WH白 |
| D_N | 9 → 9 | USB26-A/B / VT紫 |
左右USB这些线均标0.35 FLRY;原图-A分支标CE && USB、线束1743022-XX-C,-B分支标CC && USB、线束1897340-XX-C。后缀与配置关系须保留。原图另注X501中BN棕色搭铁回路可能互换,这不是允许任意改线的施工指令,更不适用于供电、CC或数据线。
纸面出现D_P/D_N端子并不等于本文证明所有软件版本都提供同一种USB数据功能;充电功率、协商电压和软件支持不在此图的验收信息内。

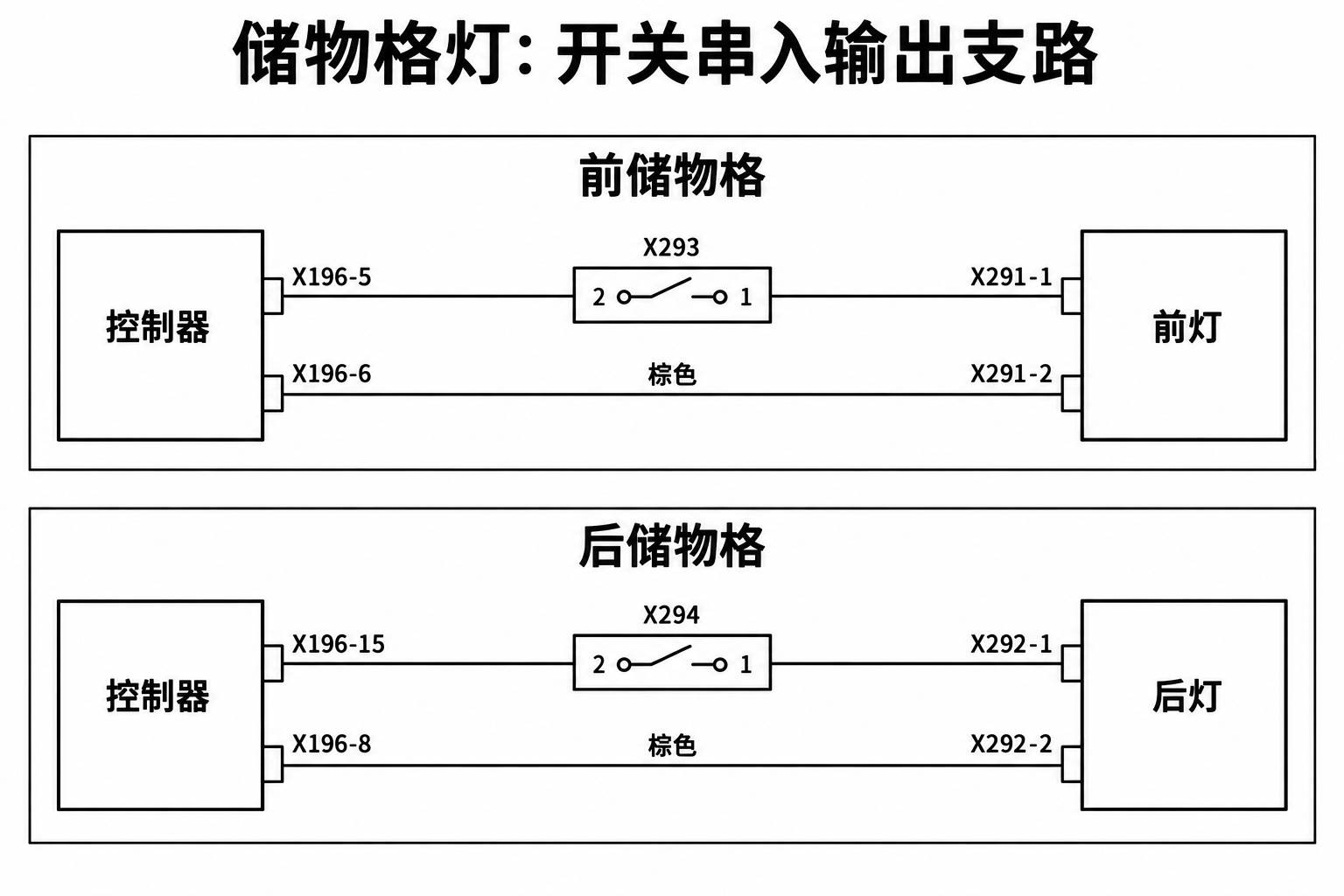

六、储物格灯:开关串入PWM输出支路

| 支路 | 输出经开关至灯 | 独立返回 |
|---|---|---|
| 前储物格 | X196-5 → X293-2;开关X293-1 → X291-1 | X291-2 → X196-6 |
| 后储物格 | X196-15 → X294-2;开关X294-1 → X292-1 | X292-2 → X196-8 |
前部三段线为INL64-A蓝、INL65-A灰、INL66-A棕;后部为INL67-A红、INL68-A蓝、INL69-A棕,均0.35 FLRY。原图控制器输出写PWM Out,开关端写Pass-through;不能把它改写成开关直接输出某个固定电压,也不能把前后LED返回线合成同一个端子。重绘中的开关符号只说明串联关系,不代表原厂规定的常开、常闭或当前工作状态。
七、读图边界与资料来源

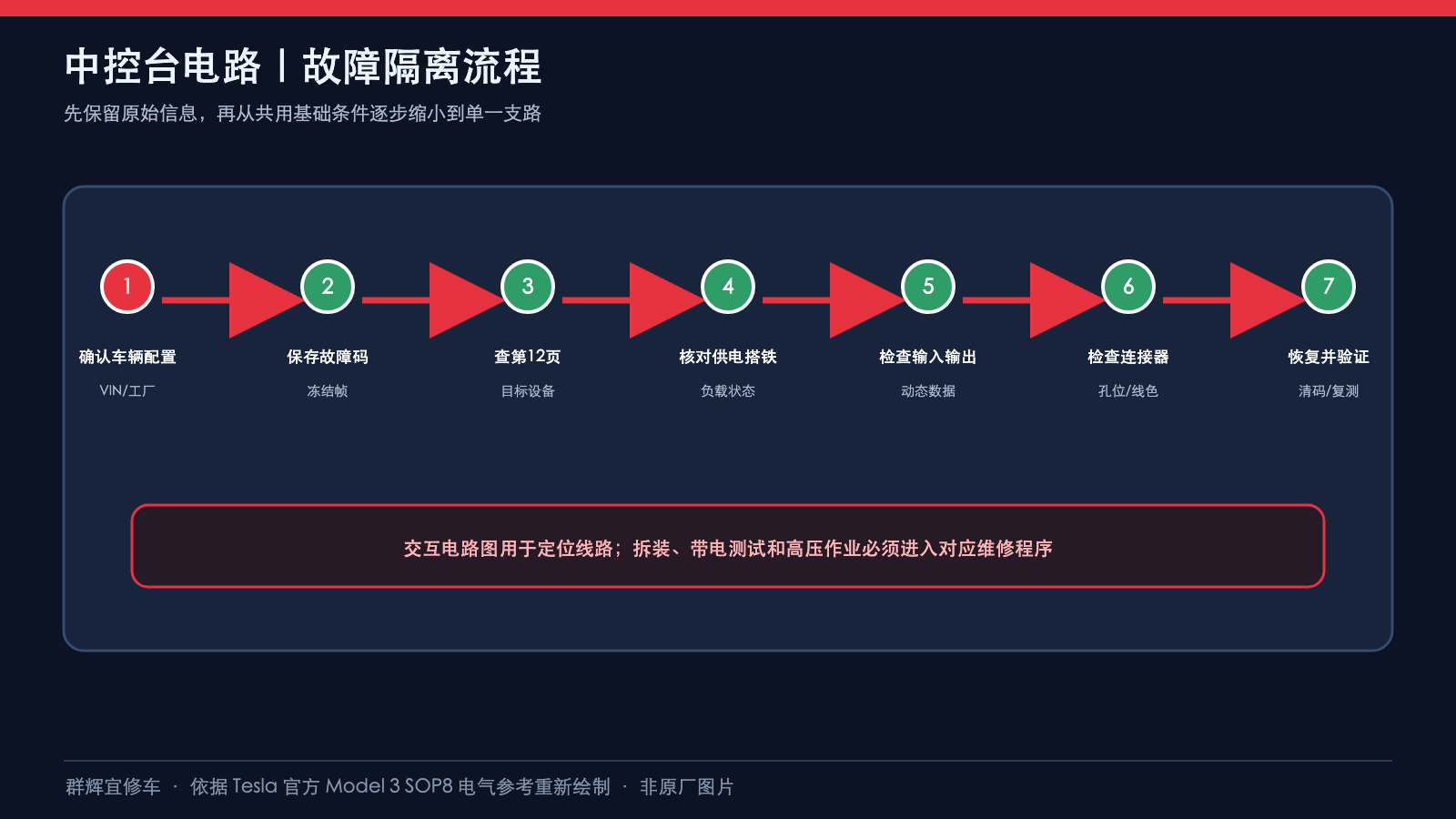

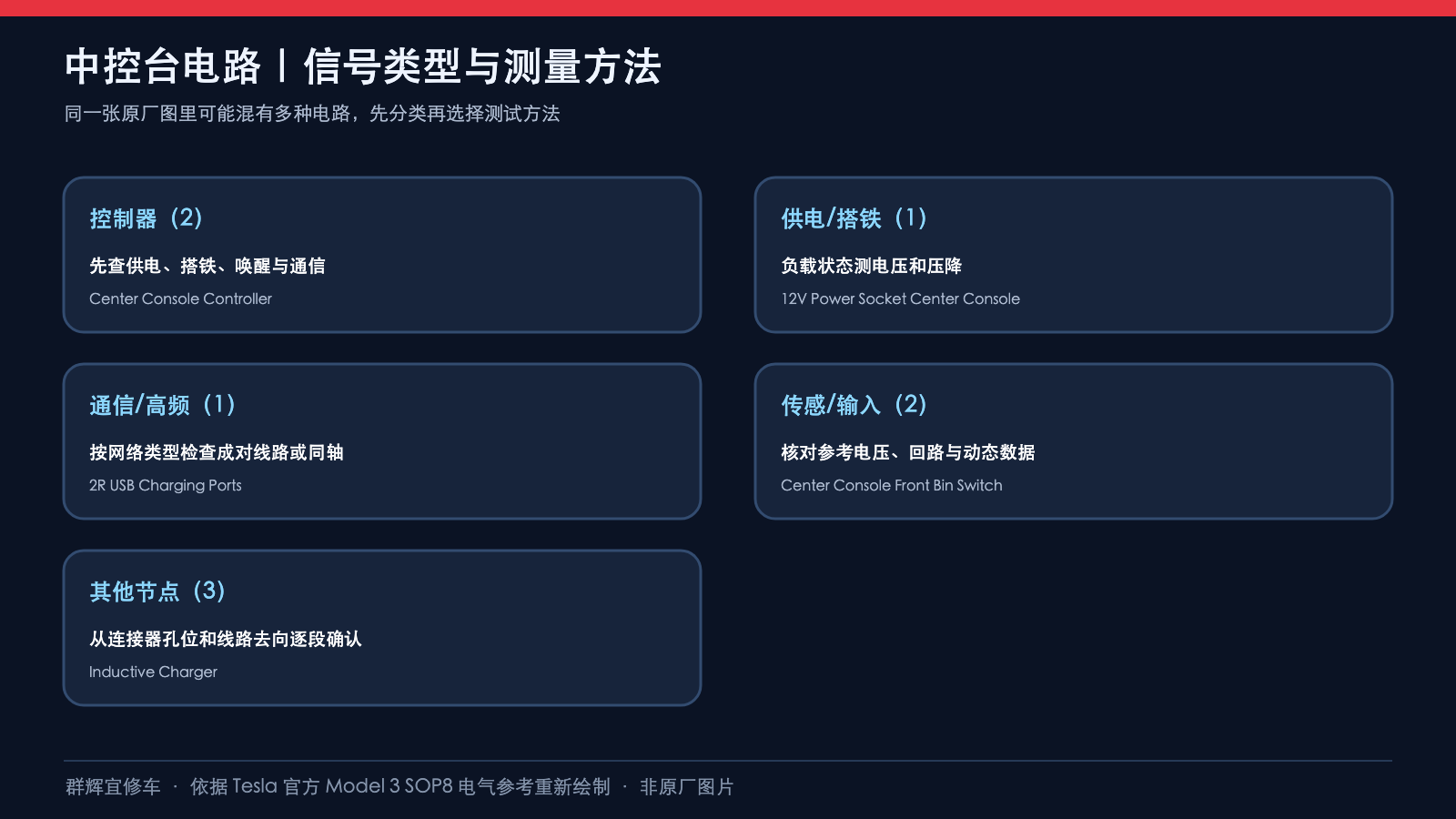

针对插座、无线充电、后排USB或储物格灯的故障,应先确认对应支路和配置,再查适用诊断程序。此页没有给出正常电压、压降上限、导通电阻、PWM占空比、USB功率或拆装扭矩。不要凭本图带电拔插、短接通信线,或使用过粗探针损伤端子;涉及高压、SRS等安全系统必须执行相应维修手册的隔离与恢复要求。
依据实际检查的Tesla SOP8 Center Console交互页面及对应打印图整理。五张图为按原厂线路关系重新绘制的教学细节图,并非原厂原图;方框不代表实物外形或插头孔位,导线长度不代表实车距离。各连接器实物视图及孔位方向须另查适用资料。
