2024+ 特斯拉 Model 3 SOP8 右舵音响系统：扬声器、功放与控制支路

右舵音响先识别配置，再沿每一对P/N输出追踪，不能把基础与高级线路同时并接。本页“Audio - RHD”以右舵MCU为音频输出源，经过左右车身控制器的贯通线路和中间连接器，到达仪表台、车门、顶棚及外部发声器。不能因为经过车身控制器，就认为每条支路又经过一个独立功放。

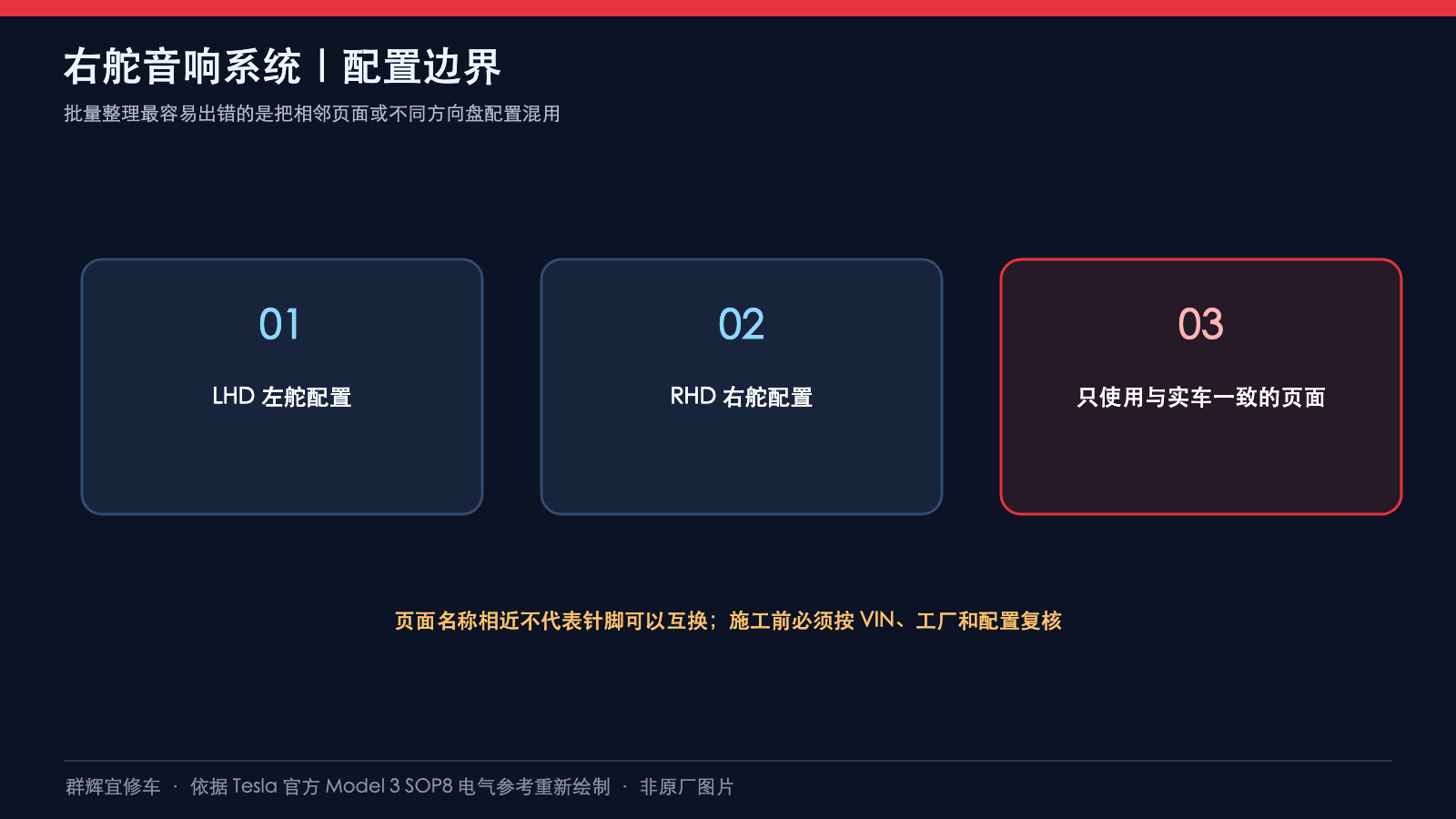

版本范围：Tesla Model 3 SOP8电气参考prog-233，发布标记05/2023，交互网址page=6，打印图7 of 57。文章标题的“2024+”不能代替工厂、生产日期及配置匹配。本篇只解释已核对的右舵图，不能把X171A、X175A等编号直接套到左舵车。

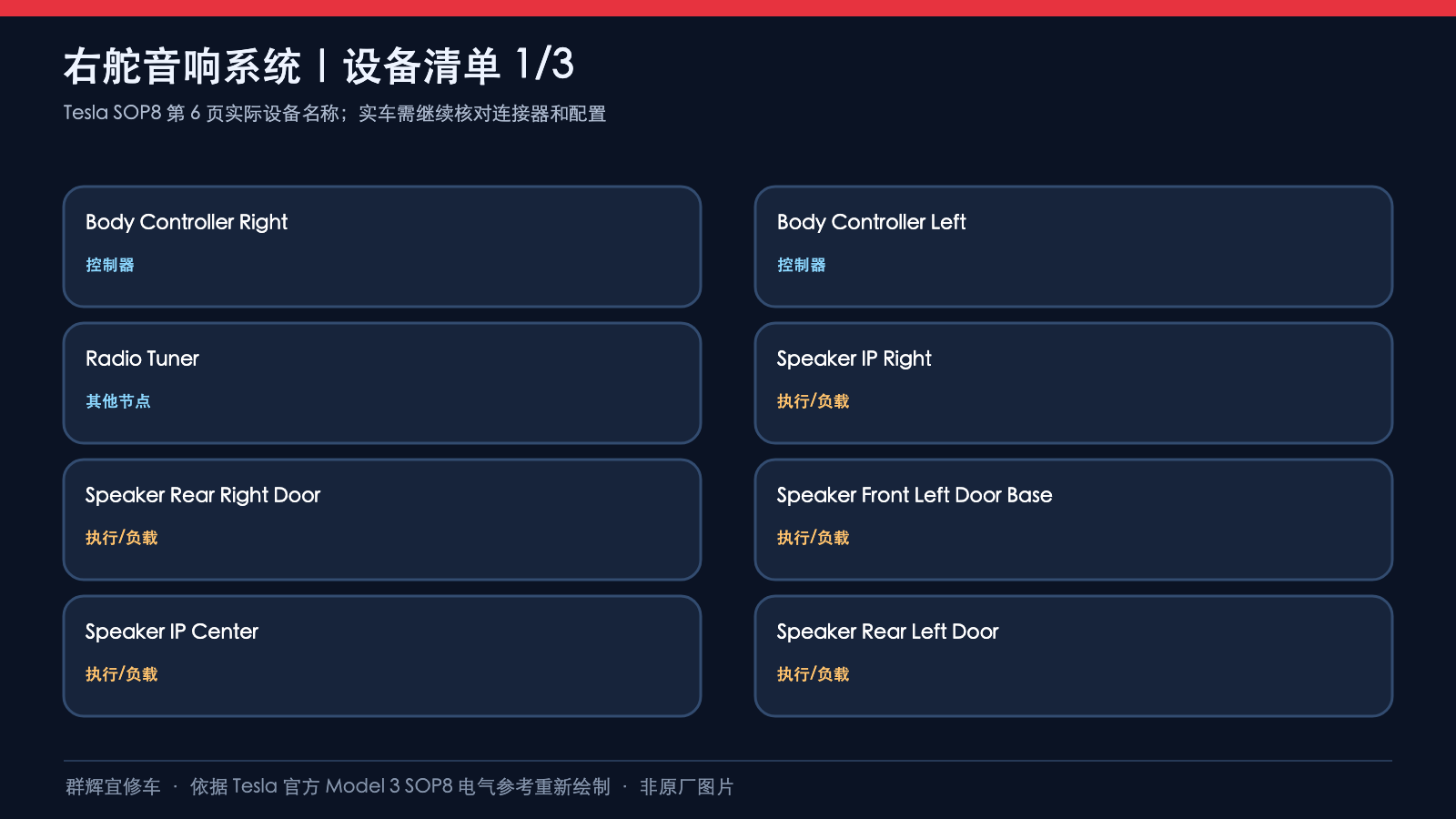

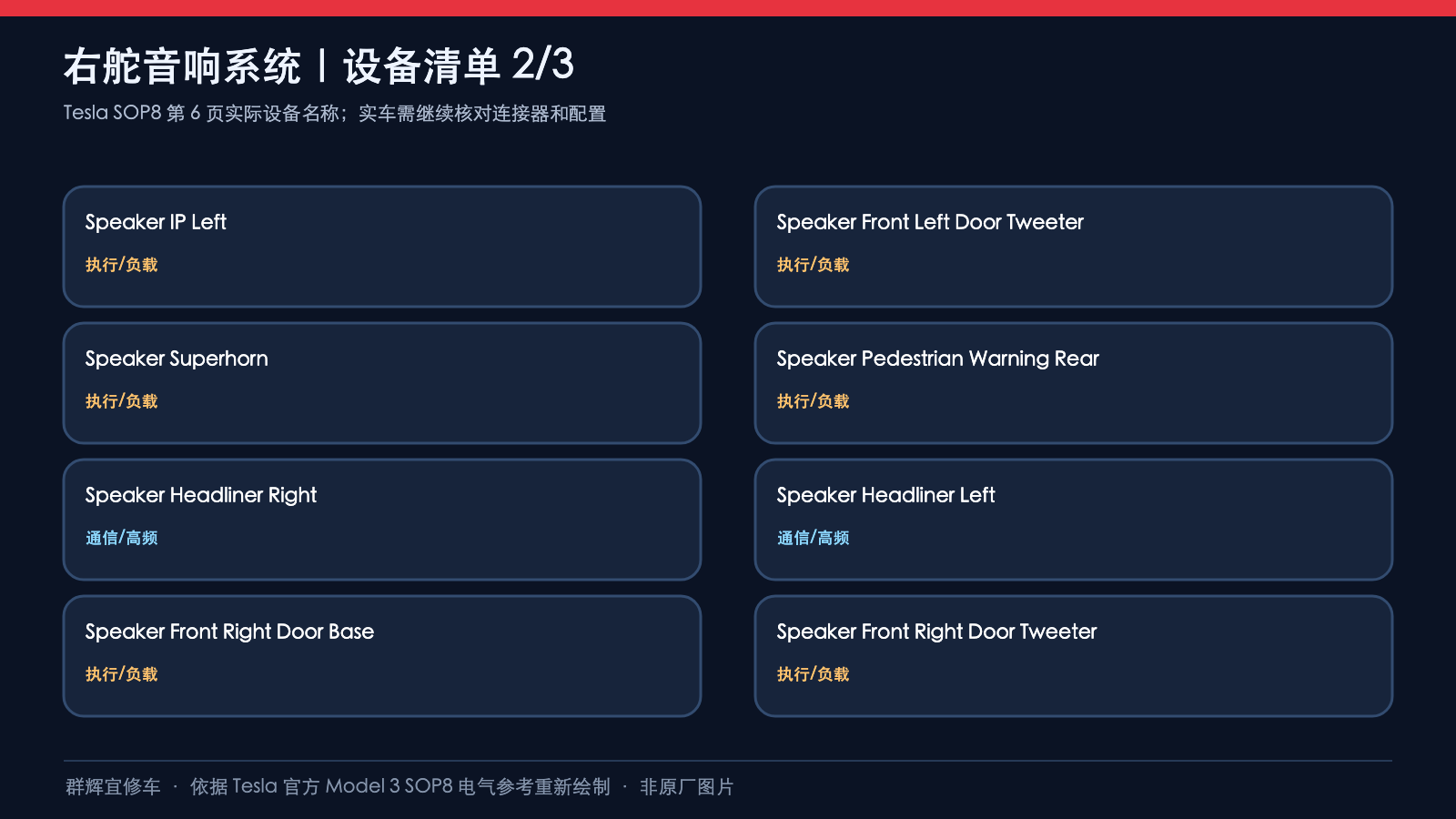

BAUDIO、PAUDIO、RADIO以及左右侧线束条件决定线路是否适用。七幅局部图依据原图重绘，按配置分区；强调色不是原车线色，端子排列不是插头端面孔位。图中M/F为相配插接两侧，两个端子同号不表示相邻的P、N可以短接。

1、收音机：双线以太网不是CAN

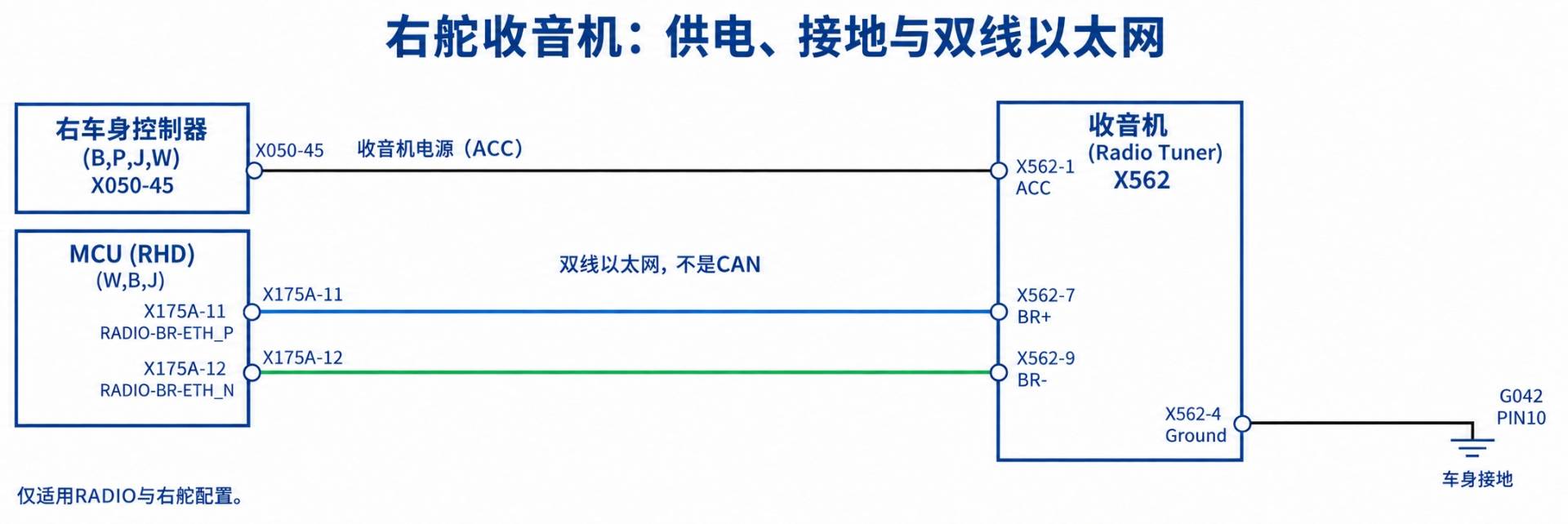

收音机Radio Tuner为X562。供电由右车身控制器X050-45的High-Side Drive接至X562-1 ACC；X562-4 Ground接G042 PIN10。该供电支路带RADIO条件，不能据此要求所有配置都装同一个收音机。

右舵MCU的X175A-11（RADIO-BR-ETH_P）接X562-7 BR+，X175A-12（RADIO-BR-ETH_N）接X562-9 BR−。MCU侧明确标Ethernet2Wire，是双线以太网，不应改写成CAN H/L。原图的双绞标记描述两根线的线束结构，图中仍为两条彼此独立的电气线路。

本页没有给出以太网测试波形、终端电阻标准或供电测量容差。不能用一个通用CAN测阻标准判断此链路，也不能用试灯或外加电源探查通信端。

2、仪表台扬声器：贯通端逐一对应

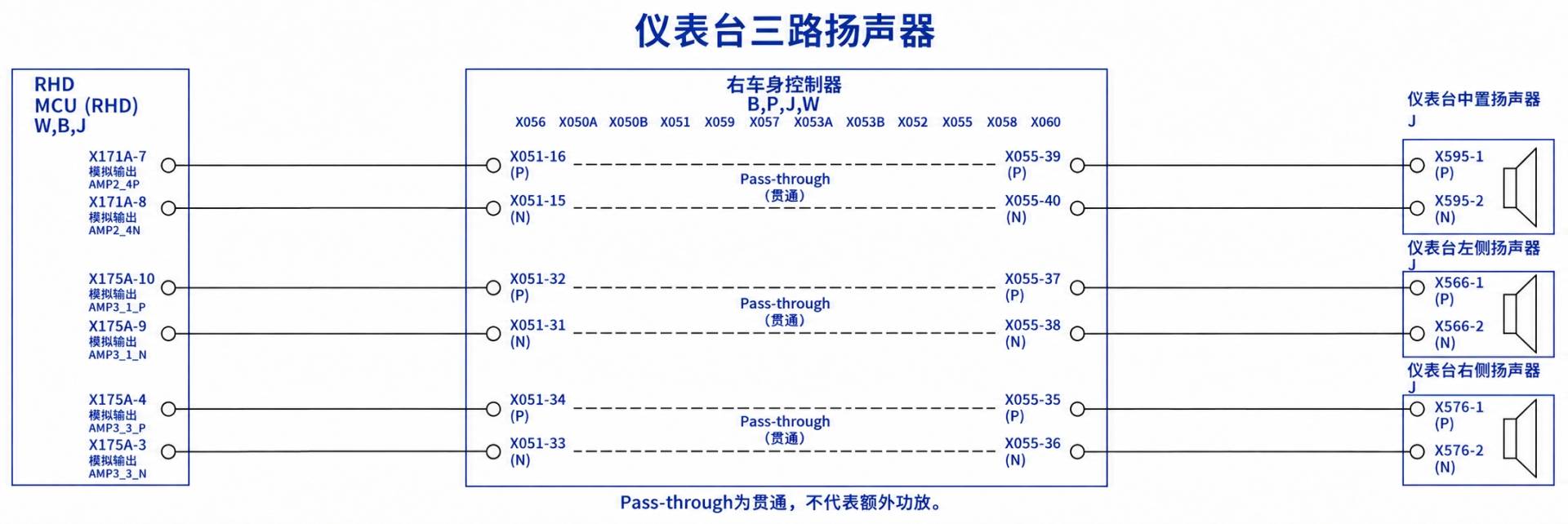

右车身控制器在这三组线路上标Pass-through，表示贯通。MCU端是Analog Out，扬声器端名称Speaker P/N。不能把N端当车身搭铁，也不能把控制器壳体边框误当公共导体。

排查一侧无声时，应保留“MCU端—贯通入口—贯通出口—扬声器端”四个位置的记录。左、右、中置的输出连接器和针脚并不统一，不能只记一个“扬声器插头”就替换测试对象。

3、右前门：基础音响有电容支路

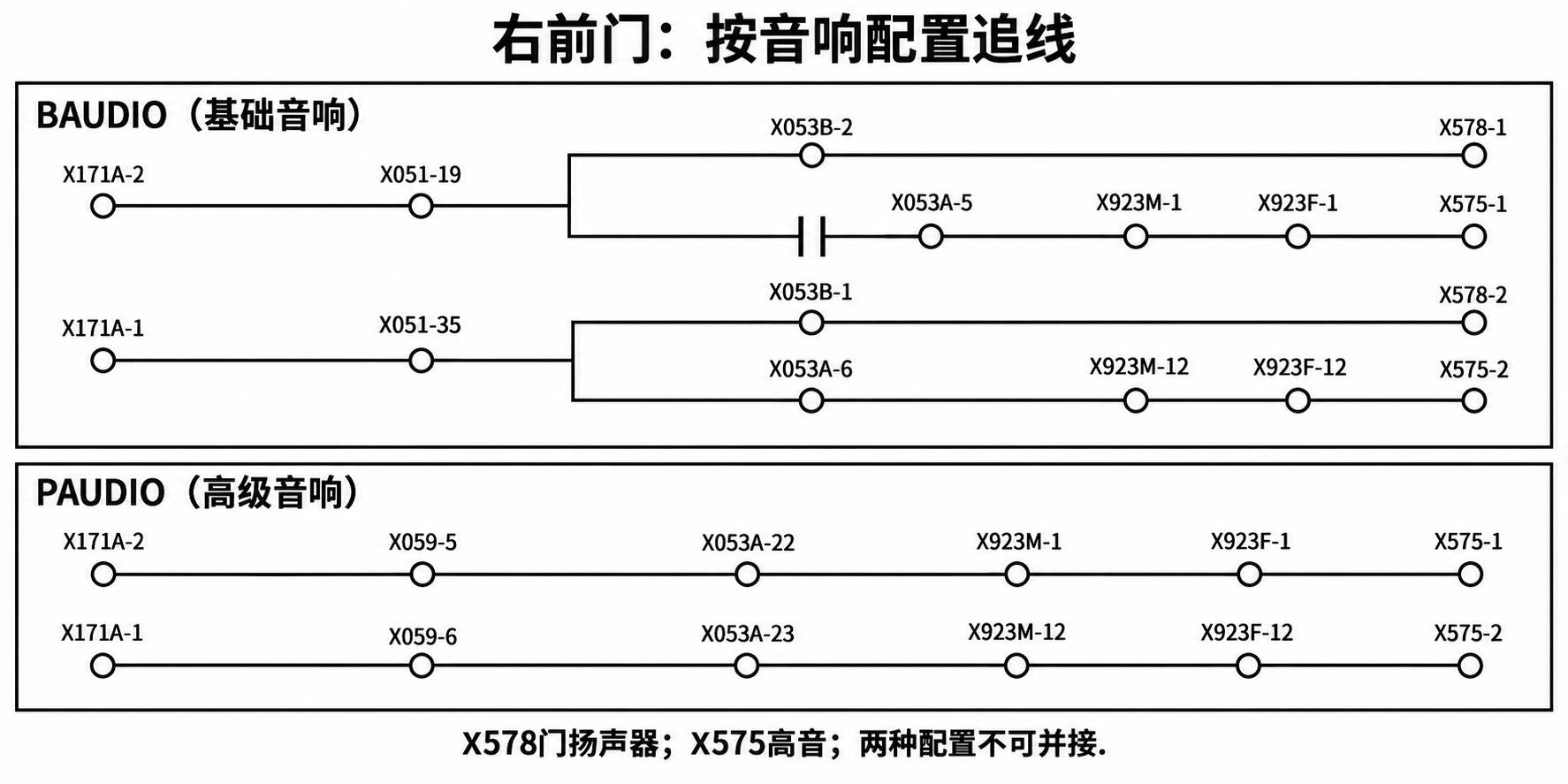

BAUDIO右前门由MCU X171A-2（P）和X171A-1（N）进入右车身控制器X051-19、X051-35。门扬声器X578使用X053B-2至X578-1、X053B-1至X578-2的输出。

基础配置的高音支路与这组输出有关：正侧经过原图所画串联电容，再从X053A-5，经X923M/F的1号端至高音X575-1；负侧从X053A-6，经X923M/F的12号端至X575-2。电容仅按原图位置表示，不提供原图未标的容量或替换规格。

PAUDIO右前门高音走另一组贯通端：X171A-2→X059-5→X053A-22→X923M-1/F-1→X575-1；X171A-1→X059-6→X053A-23→X923M-12/F-12→X575-2。本局部不把PAUDIO与BAUDIO输出同时接到扬声器，也不补画本页未展开的高级音响低音功放支路。

原图中的配置线是适用条件，不是升级音响的改线教程。不能据此把基础配置的电容移除，或把两组不同端子并接来试音。

4、左前门：中间插接件也随配置不同

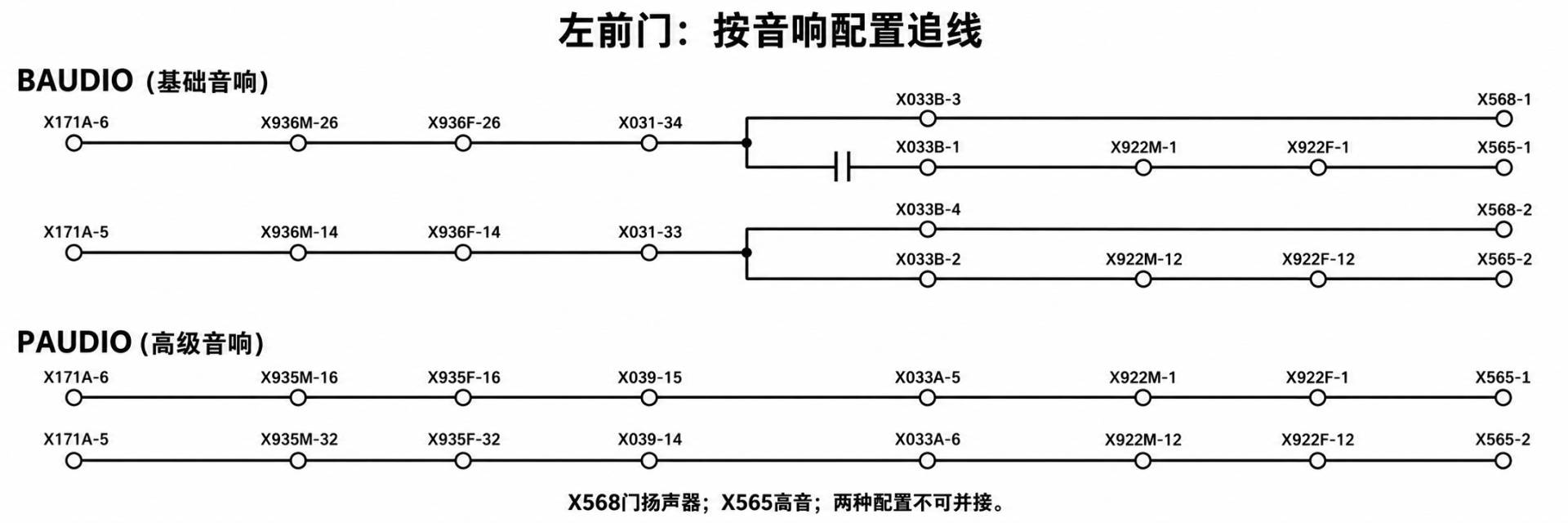

BAUDIO左前门正侧由X171A-6，经X936M/F的26号至左车身控制器X031-34；负侧由X171A-5，经X936M/F的14号至X031-33。门扬声器X568接X033B-3→X568-1及X033B-4→X568-2。

基础高音正侧经过控制器内所画串联电容，从X033B-1，经X922M/F的1号至X565-1；负侧从X033B-2，经X922M/F的12号至X565-2。这里X033B-1/2是高音支路，不能与门扬声器X033B-3/4混用。

PAUDIO左前门高音为X171A-6→X935M-16/F-16→X039-15→X033A-5→X922M-1/F-1→X565-1；负侧X171A-5→X935M-32/F-32→X039-14→X033A-6→X922M-12/F-12→X565-2。注意基础配置用X936，所示高级高音线路用X935，不是同一插接件改个针脚即可。

左右前门的控制器连接器、出口及中间插接编号并不镜像。车辆右舵也不意味着所有扬声器都接右车身控制器；左门线路仍经过左车身控制器。

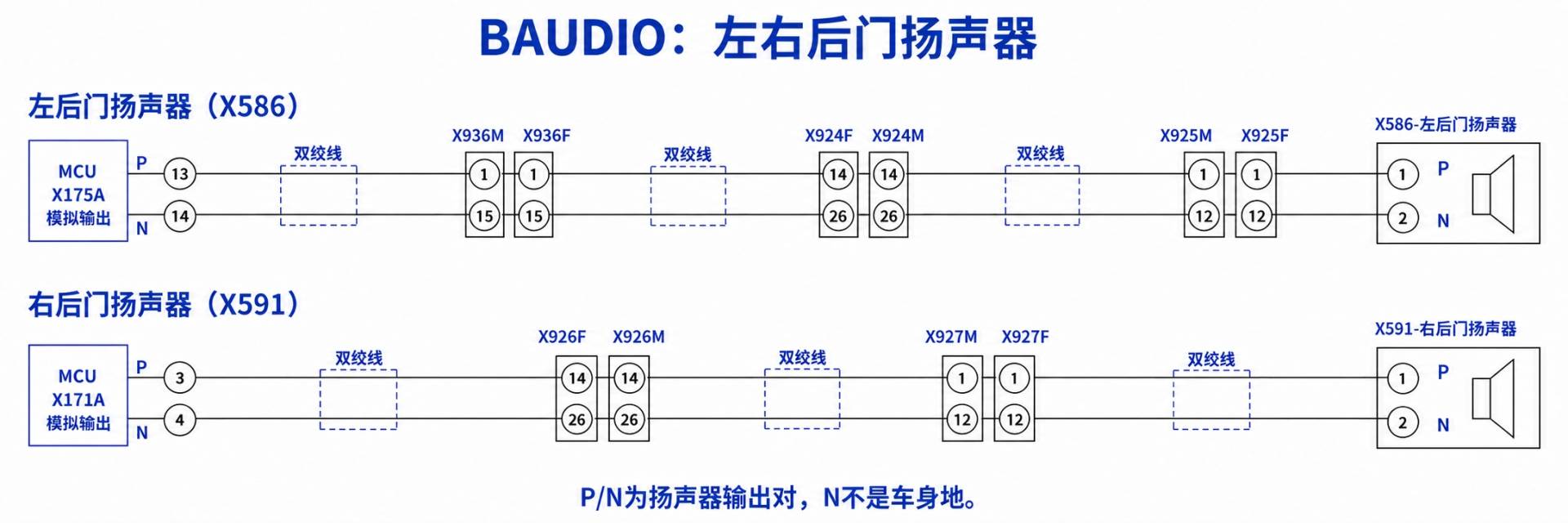

5、基础音响后门：左右链路长度不同

这些为BAUDIO后门线路。左后门经过X936、X924、X925，右后门经过X926、X927，不能省略中间连接器后凭两端导通结果推断所有接点状态。M/F两侧应一起核对，尤其14/26与1/12在不同插接件上并不是相同号码。

P/N是一对音频输出，原图没有把扬声器N接到车身地。不得用车身搭铁替代N端，也不能将左右声道负端相互合并。

6、高级音响顶棚：不要套用基础后门路径

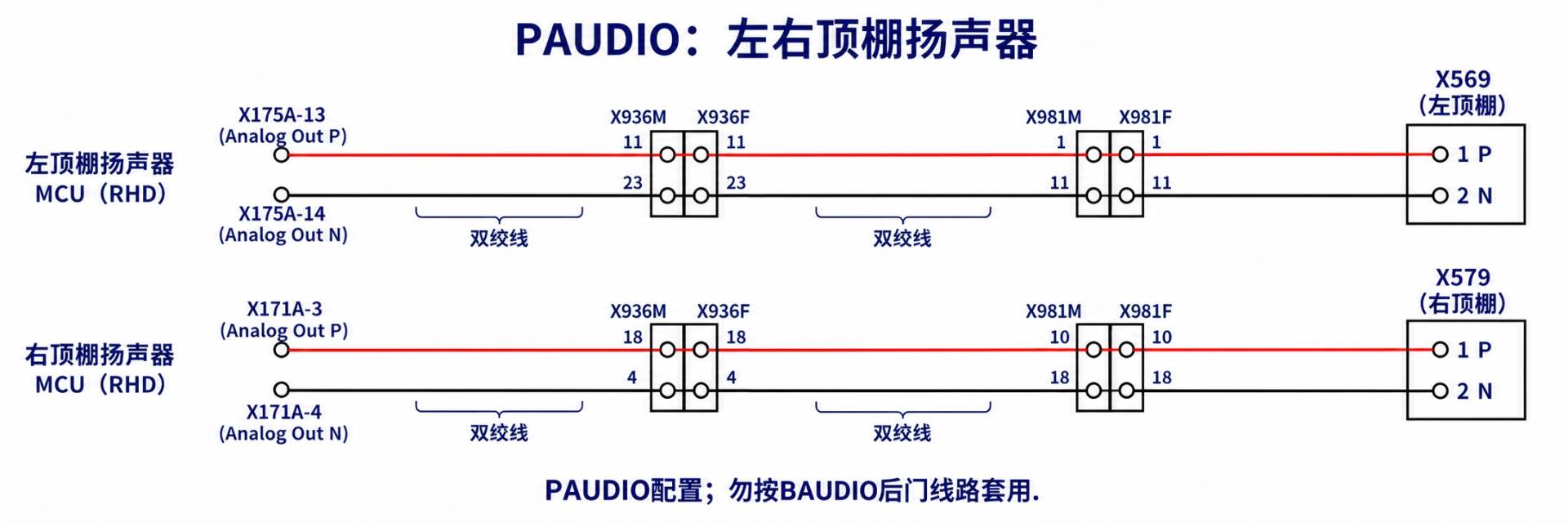

原图把PAUDIO顶棚与BAUDIO后门列为配置对应线路，不能把同一个MCU输出同时接到两种配置的所有扬声器。左顶棚X569和右顶棚X579均应按实际配置核对，不应把未安装某配置器件直接判为漏装。

X981不同声道用1/11与10/18号，X936也分别用11/23与18/4号。对多针连接器，应查端面资料确定观察方向；本图的上下排列仅用于读线。

7、外部发声器有各自输出

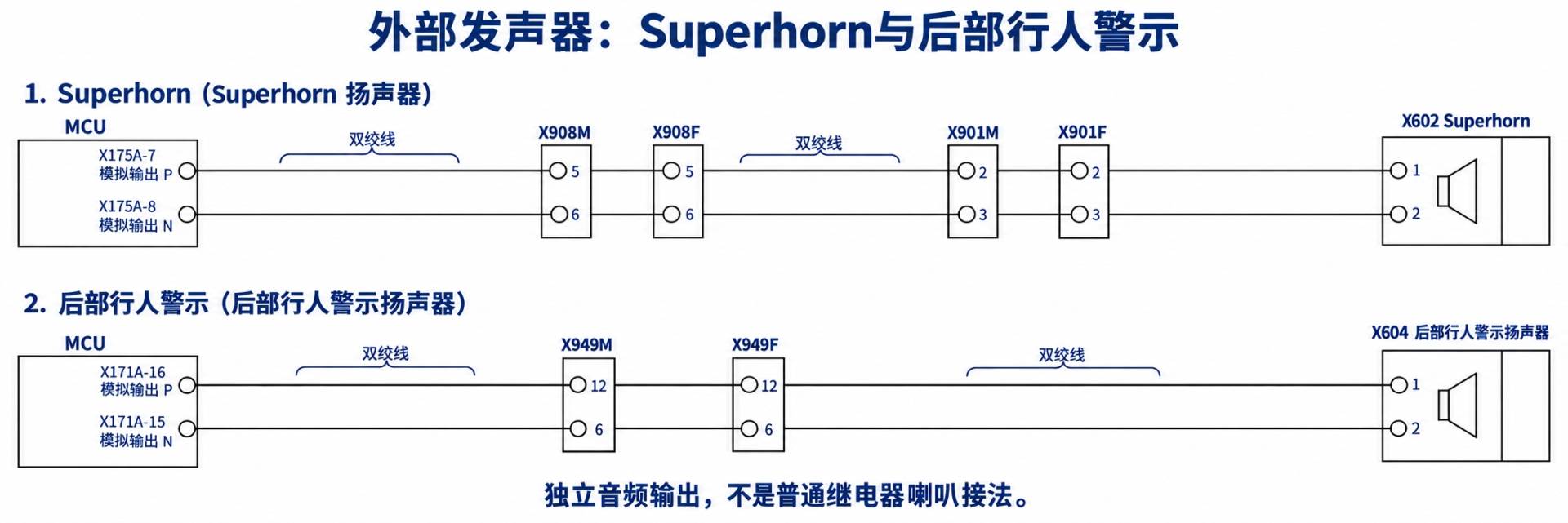

Superhorn X602由X175A-7、X175A-8输出，经X908M/F的5、6号，再经X901M/F的2、3号，分别到X602-1、X602-2。原图将扬声器端标Analog In，不能套用普通继电器喇叭的供电接法。

后部行人警示扬声器X604为另一组：X171A-16（RPWS-AUD-OUT_P）经X949M/F的12号至X604-1；X171A-15（RPWS-AUD-OUT_N）经X949M/F的6号至X604-2。不能将两种外部发声器混作同一个支路。

外部警示功能应按适用维修程序检查并恢复，不得屏蔽输出或以车内音响正常作为警示功能正常的依据。本页没有给出声压验收条件、波形或输出电压阈值。

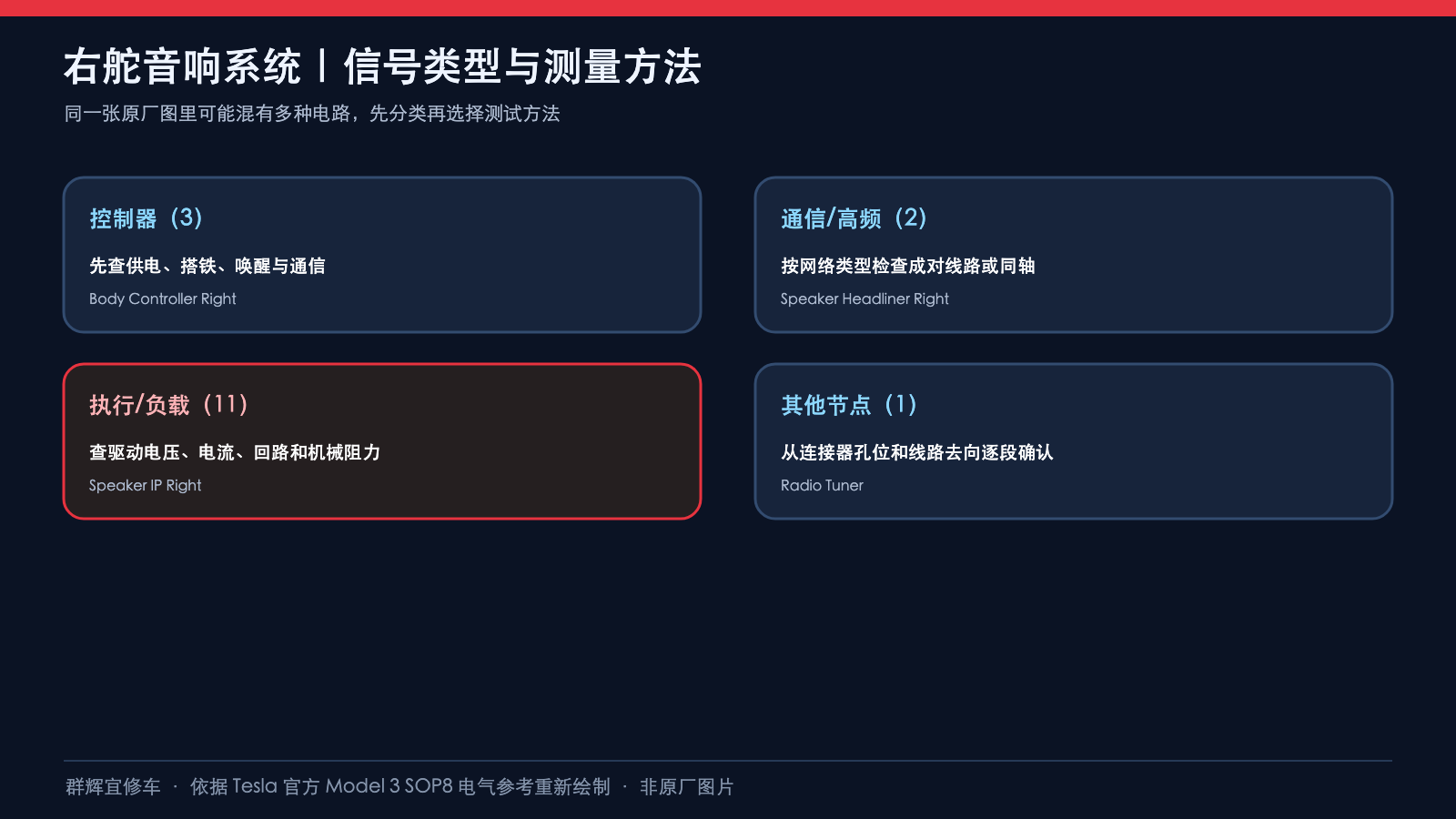

8、诊断记录应包含配置与端子

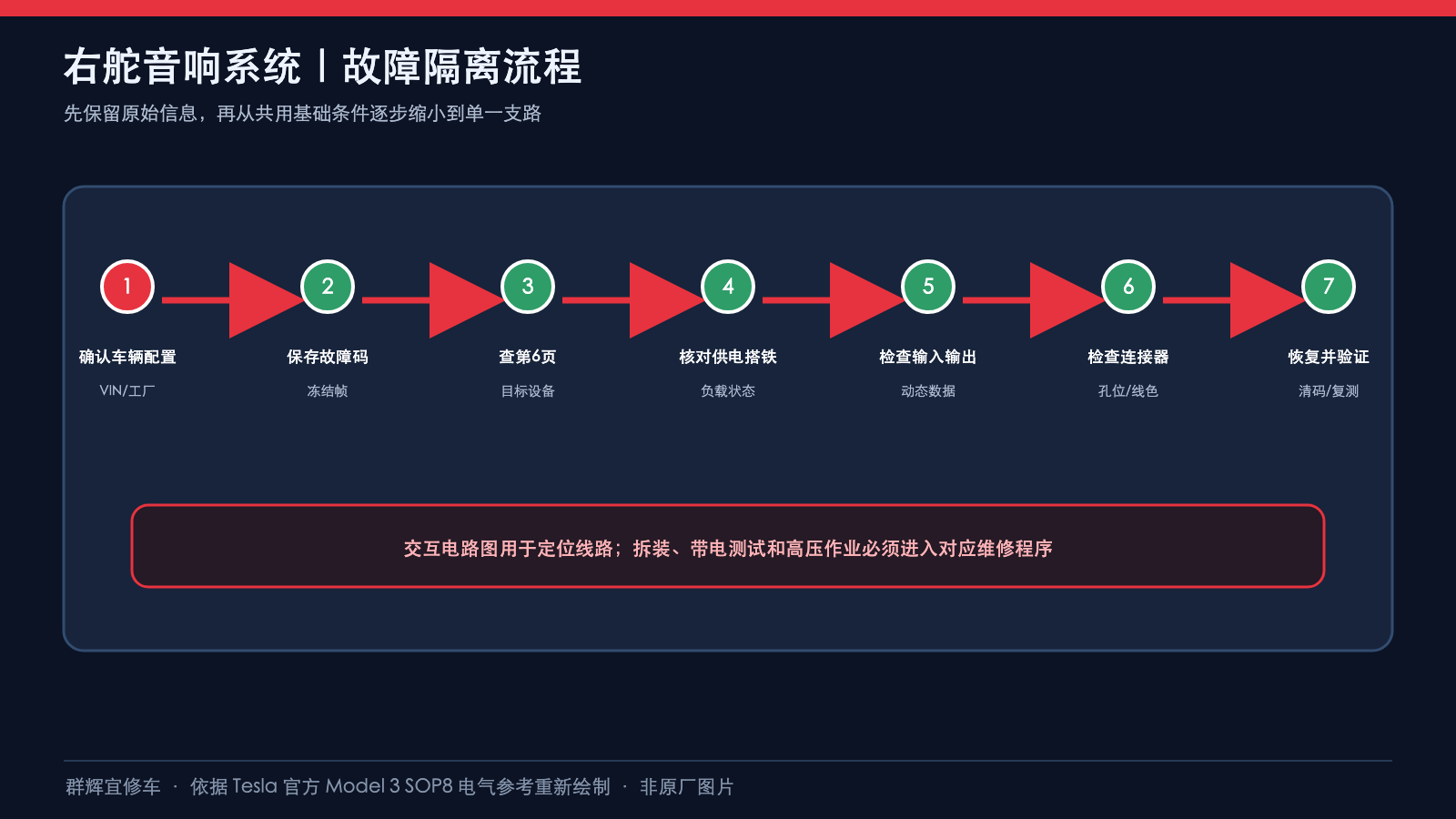

记录车辆右舵配置、基础或高级音响、故障声道及其完整插接路径，再按适用程序区分信号源、贯通接点、线束与扬声器。检查端面方向和针脚状态时应遵循车辆低压电气安全要求，不带电随意短接、试灯探测或外接电源。

本文没有提供扬声器阻抗、功放输出阈值或替换兼容清单，不能依据此页自行确定替代扬声器。维修后核对相关声道和外部警示功能，保留诊断结果，不能只以重新插接或清除故障码作为完成标准。

资料来源

Tesla Model 3 SOP8 Audio RHD交互图及右舵音响打印图，05/2023、7 of 57。图中端子路径依据实际图面分组重绘，非原厂插头端面或安装位置图。
