奔驰FlexRay 故障诊断方法

一、适用车型与故障信息

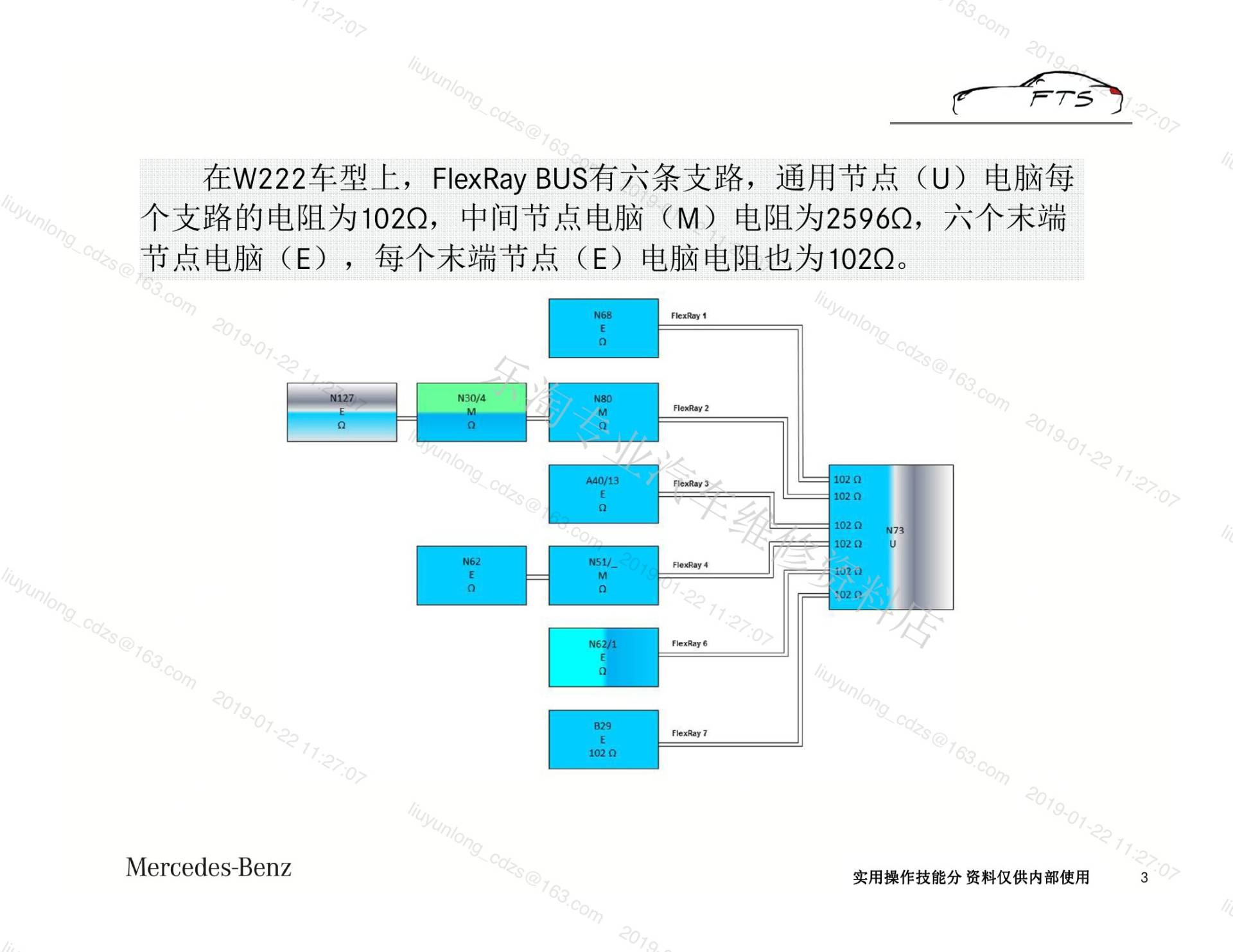

• 在W222车型上，FlexRay BUS有六条支路，通用节点（U）电脑每个支路的电阻为102Ω，中间节点电脑（M）电阻为2596Ω，六个末端节点电脑（E），每个末端节点（E）电脑电阻也为102Ω。

二、检查与诊断要点

• 00/FlexRay/故障诊断方法

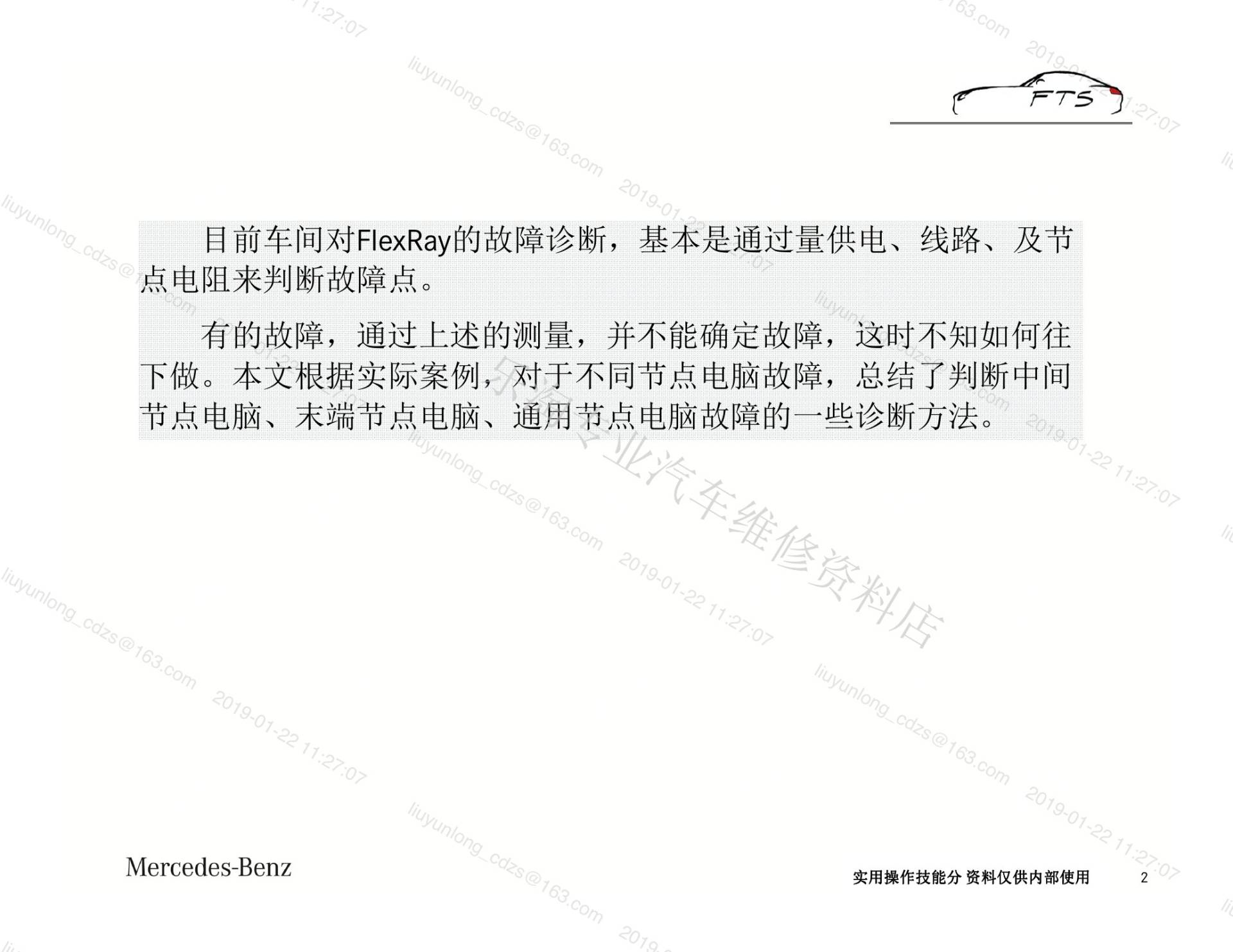

• 目前车间对FlexRay的故障诊断，基本是通过量供电、线路、及节点电阻来判断故障点。
• 有的故障，通过上述的测量，并不能确定故障，这时不知如何往下做。
• 本文根据实际案例，对于不同节点电脑故障，总结了判断中间节点电脑、末端节点电脑、通用节点电脑故障的一些诊断方法。

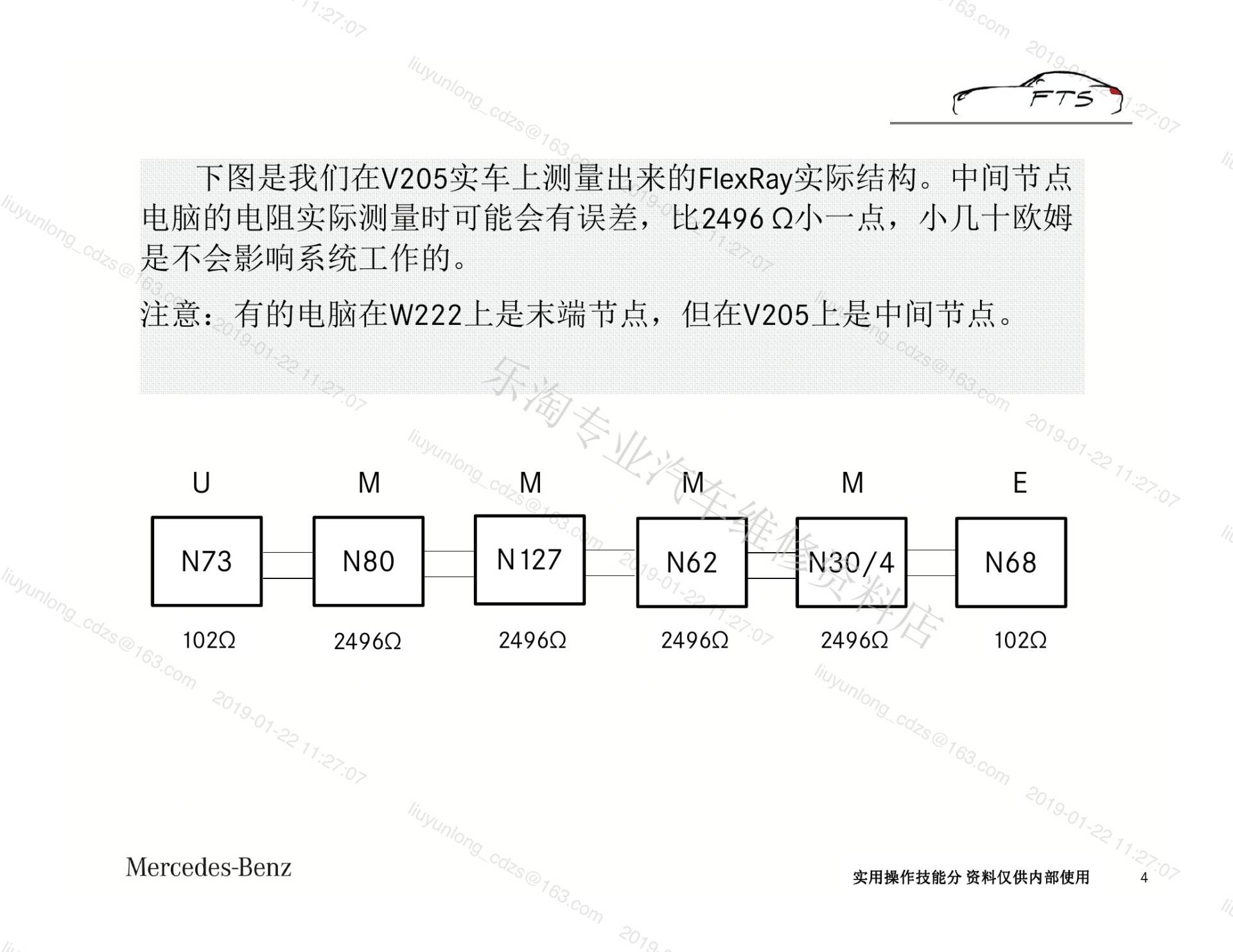

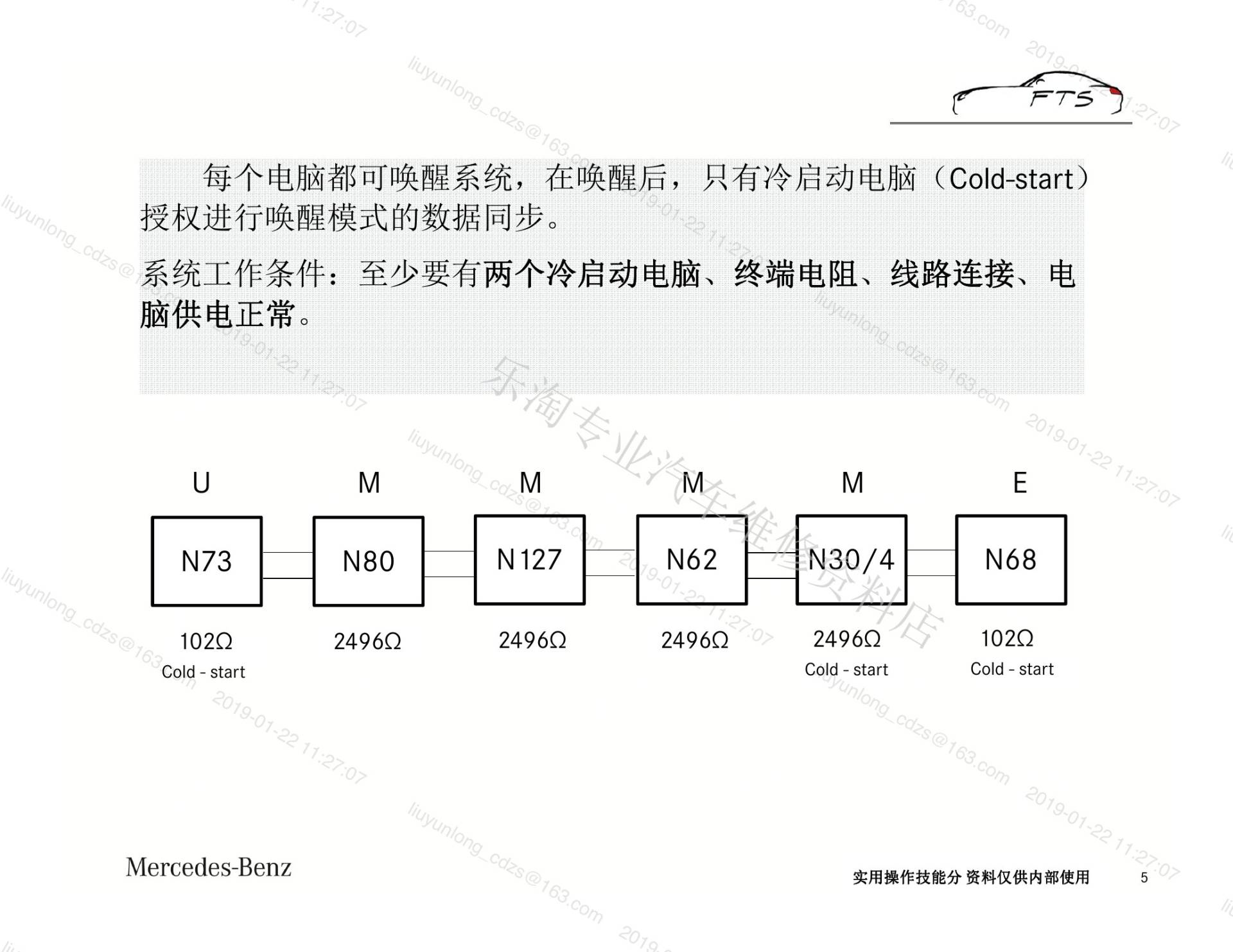

• 下图是我们在V205实车上测量出来的FlexRay实际结构。

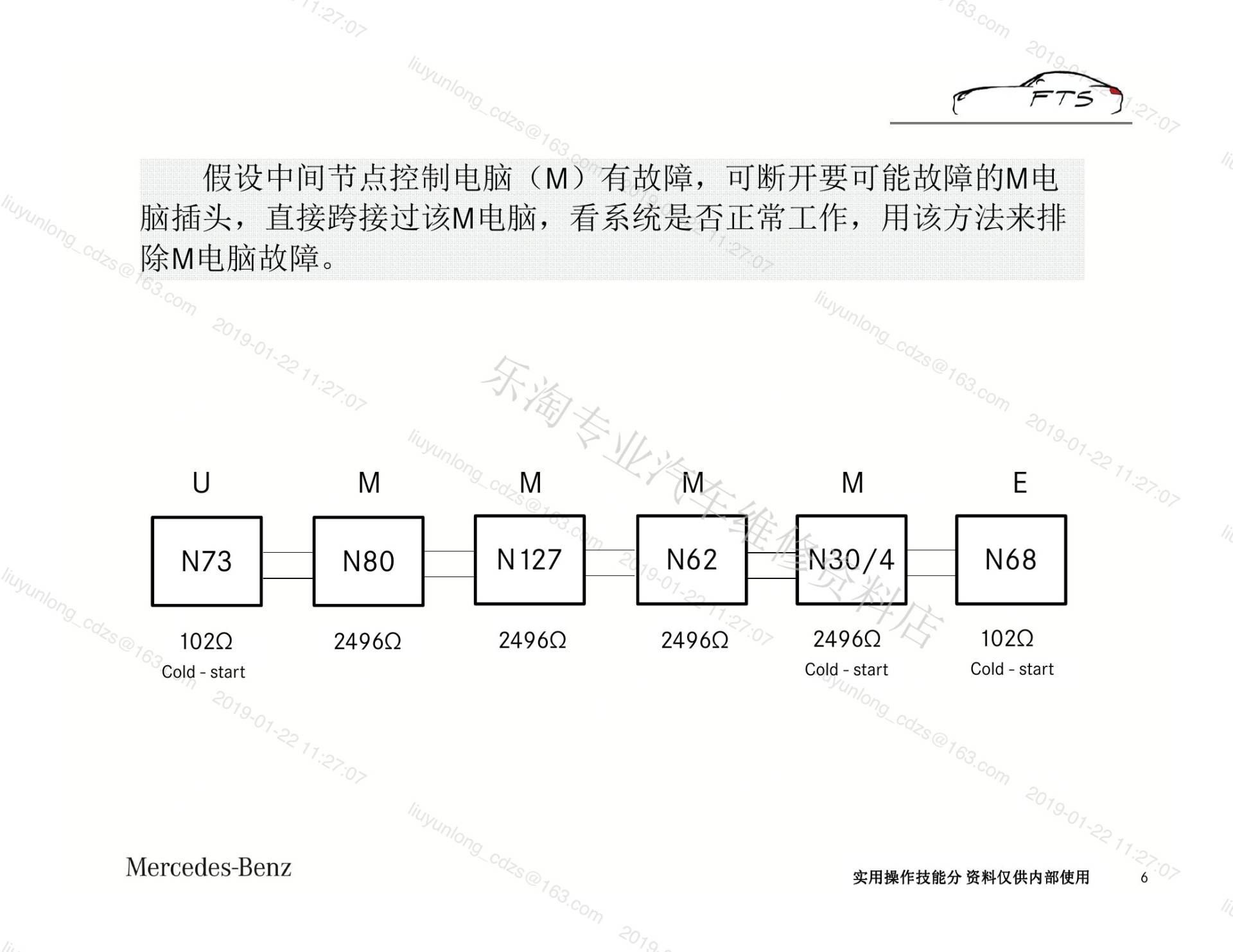

• 中间节点电脑的电阻实际测量时可能会有误差，比2496 Ω小一点，小几十欧姆是不会影响系统工作的。

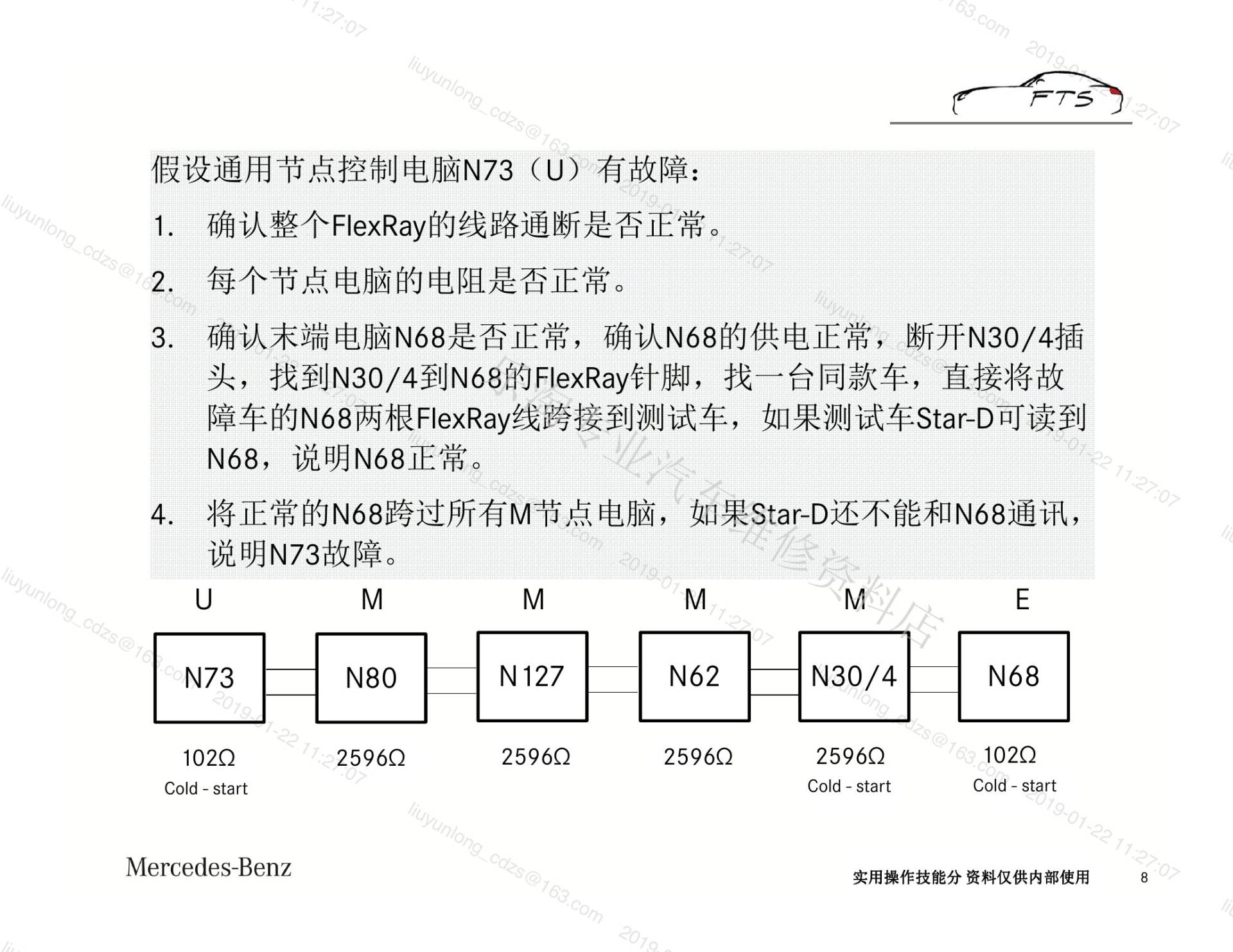

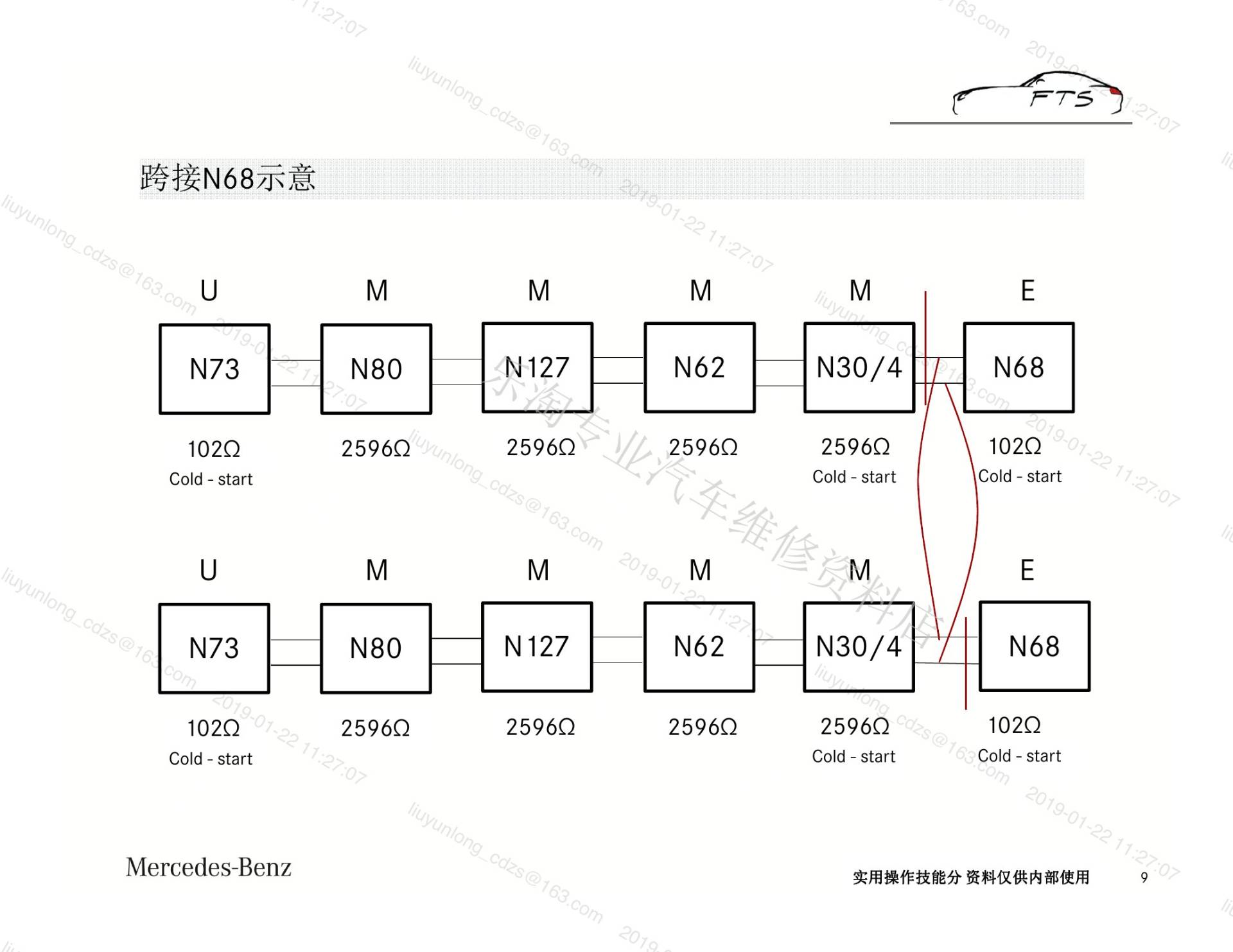

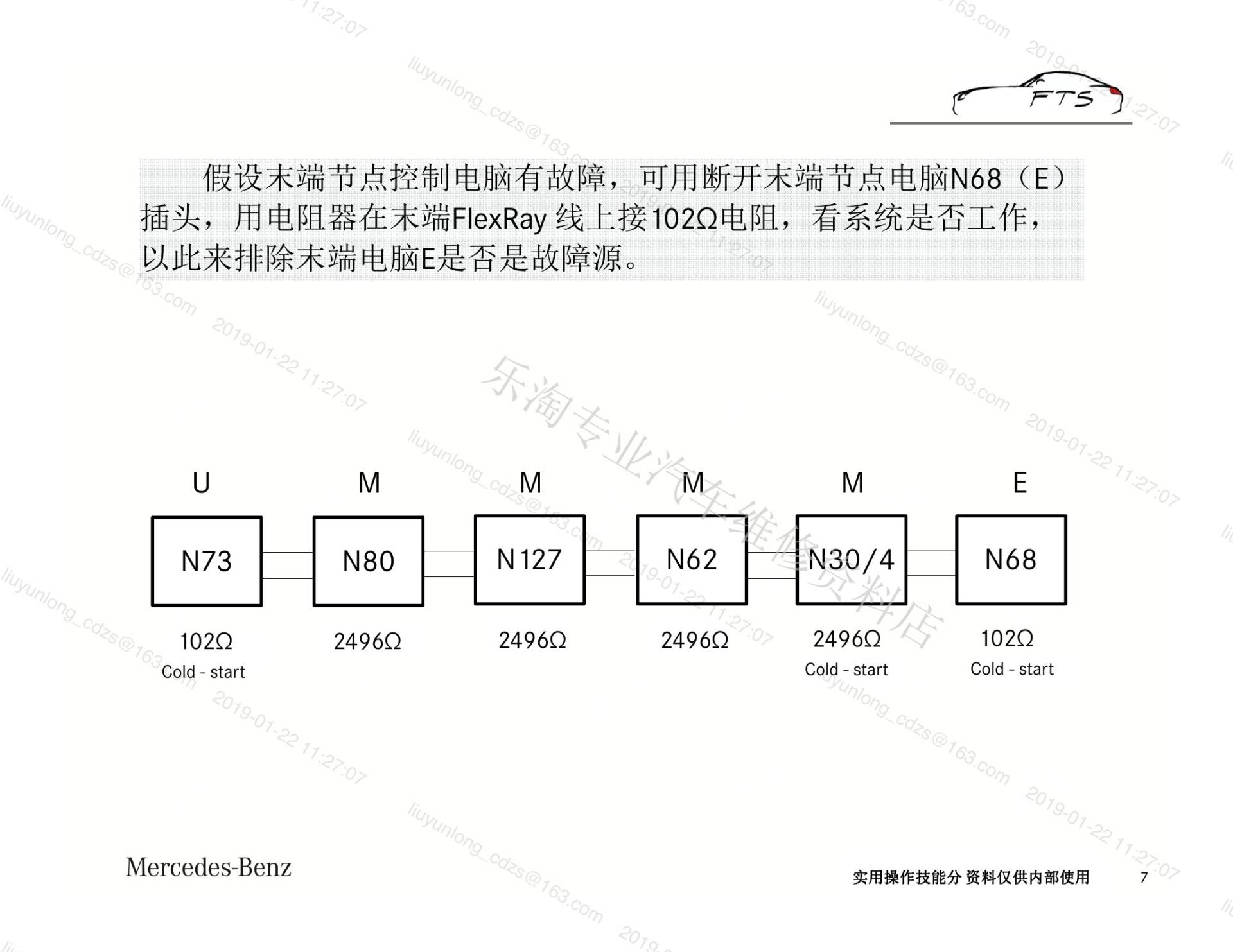

• 3. 确认末端电脑N68是否正常，确认N68的供电正常，断开N30/4插头，找到N30/4到N68的FlexRay针脚，找一台同款车，直接将故障车的N68两根FlexRay线跨接到测试车，如果测试车Star-D可读到N68，说明N68正常。

三、维修处理与操作要求

• 注意：有的电脑在W222上是末端节点，但在V205上是中间节点。
• 1. 确认整个FlexRay的线路通断是否正常。

四、记录与注意事项

• 注意：有的电脑在W222上是末端节点，但在V205上是中间节点。
• 1. 确认整个FlexRay的线路通断是否正常。
