2024+ 特斯拉 Model 3 左前门氛围灯模块更换：两锁片、定位销与 RGB 寻址

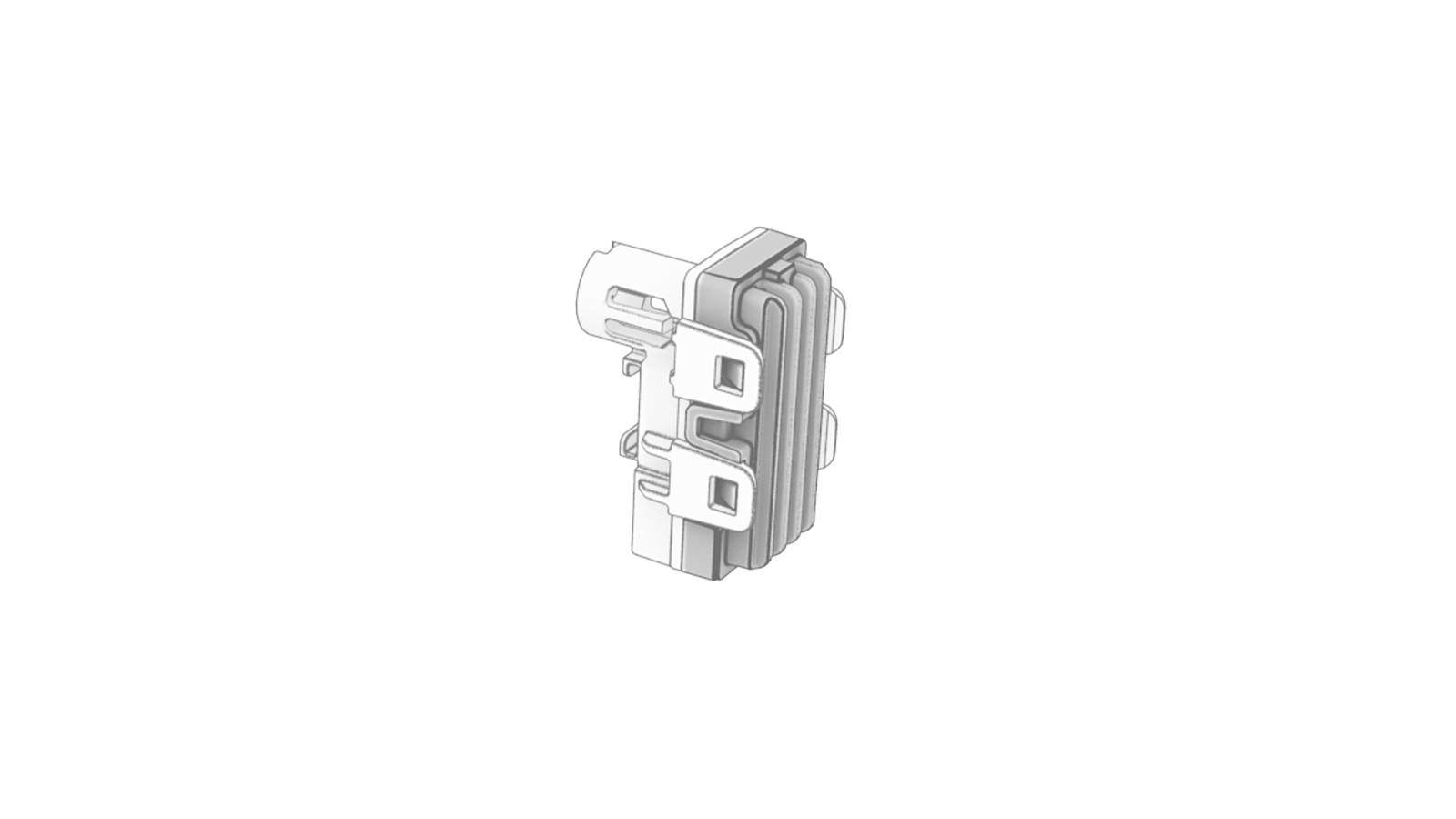

适用范围：2024年及以后款 Model 3 左前车门氛围灯LED模块。模块连接LED灯带与车门饰板支架；更换后还要进行RGB寻址和车辆软件重新安装，不能只以灯亮作为完工标准。

前置拆卸

打开左前车门并降下车窗，按各自程序依次拆下反光板、高频扬声器、迎宾灯（路面照明灯）、车门饰板和NVH垫。文末列出直接关联资料，留意各部件的电连接器和卡接位置。

拆卸：区分支架锁片与灯带侧锁片

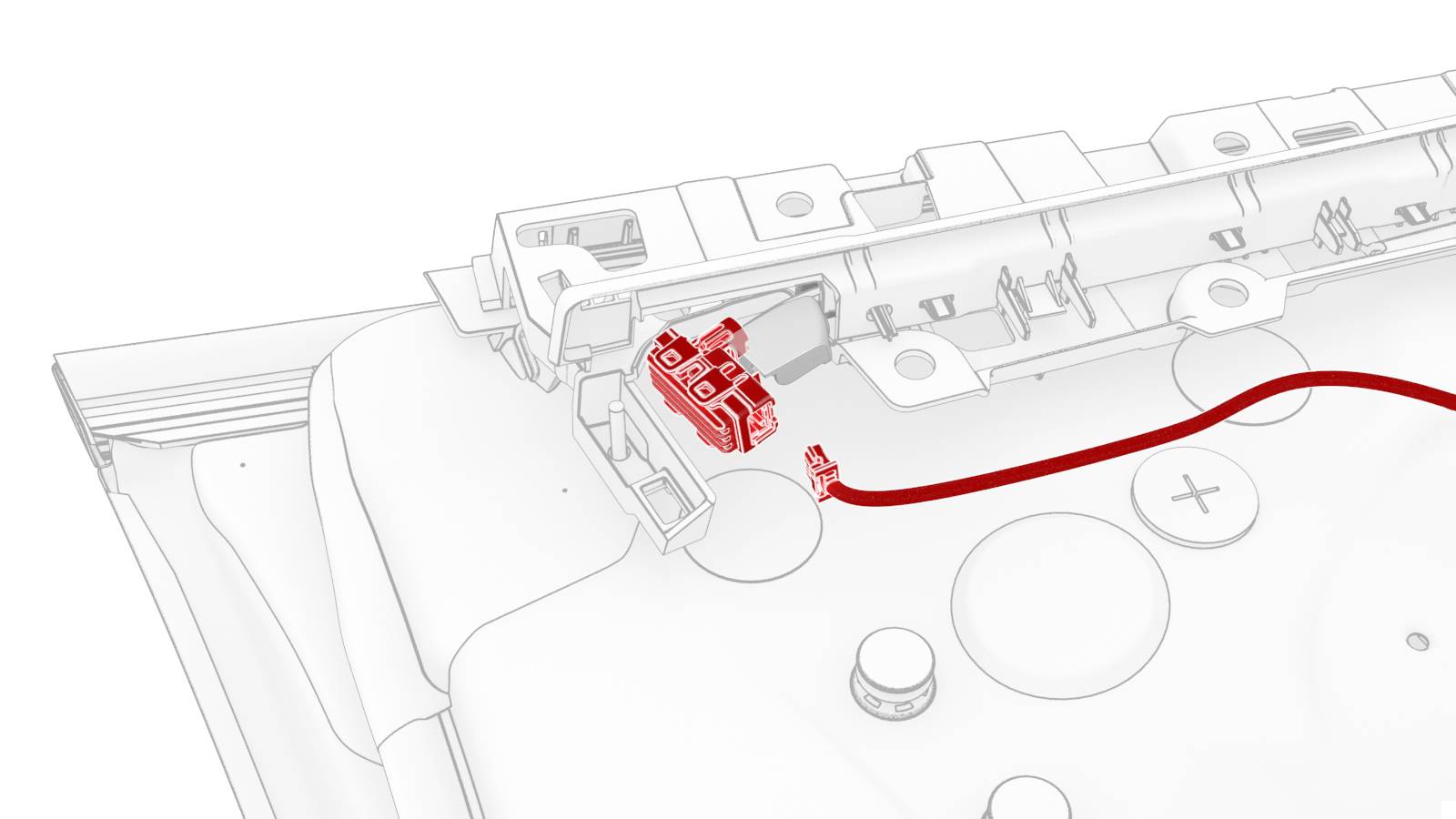

1. 断开模块电连接器。

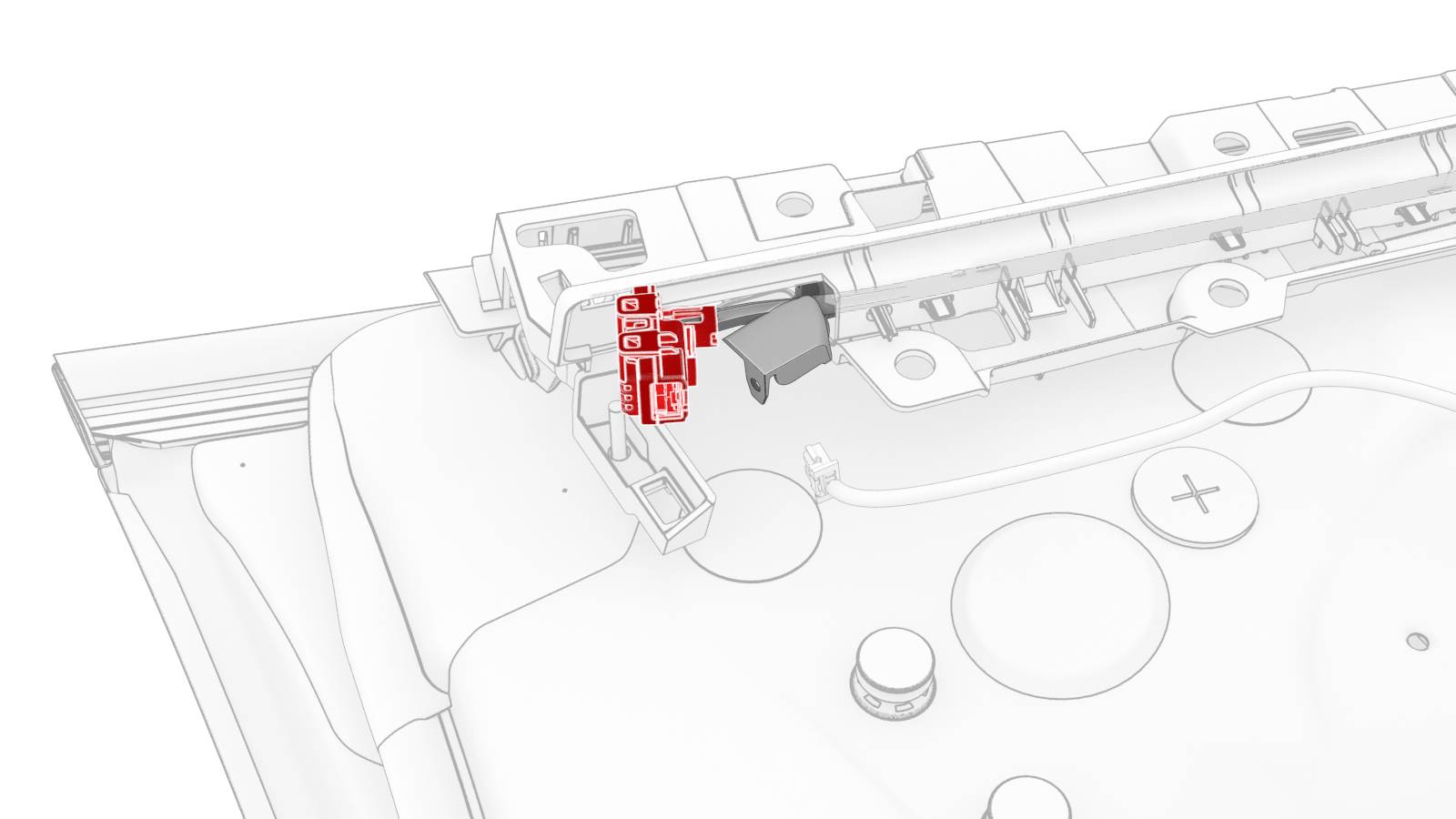

2. 松开模块与车门饰板支架的锁片。此处与下一步的灯带侧两个锁片属于不同固定位置。

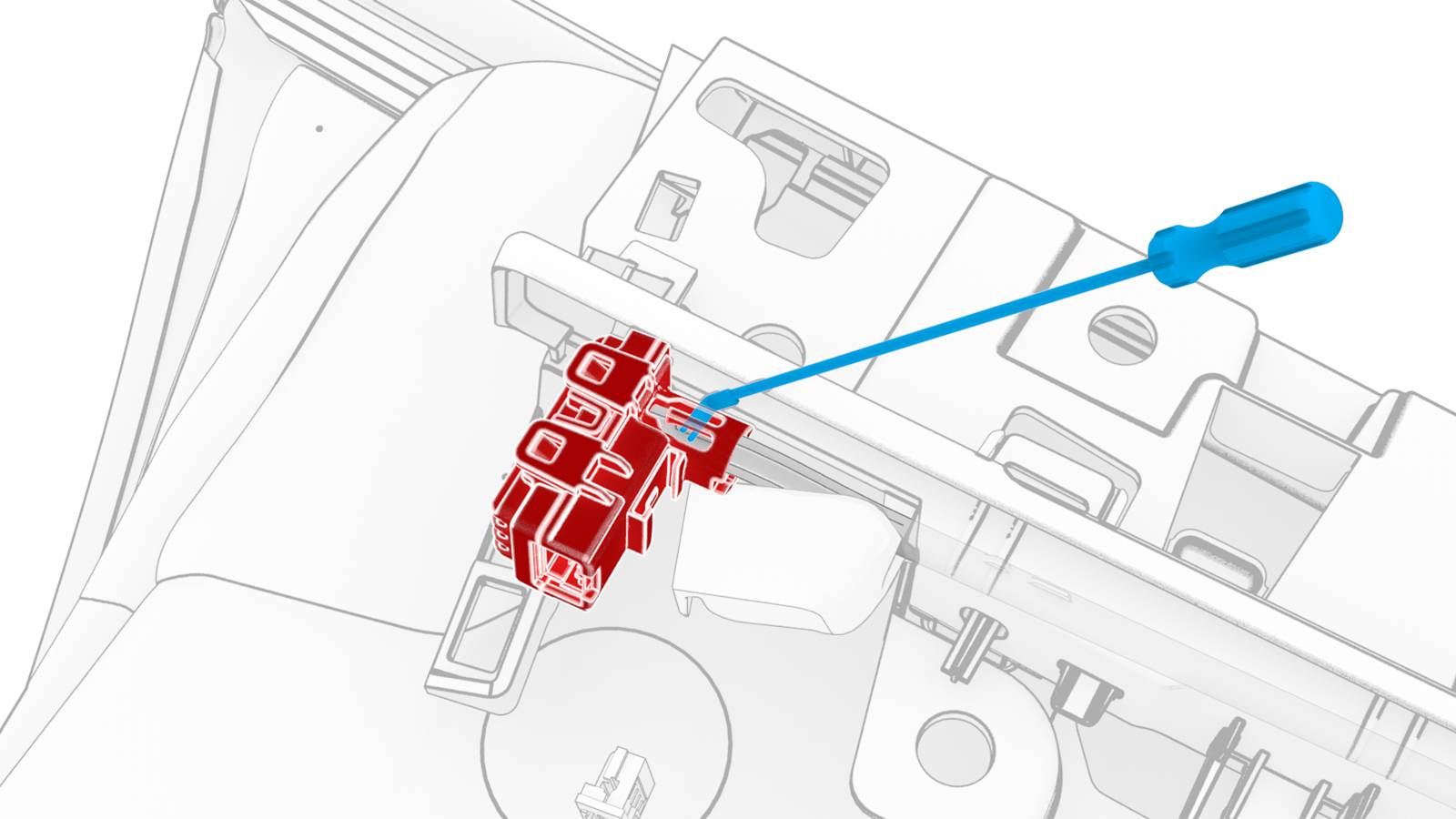

3. 释放灯带侧两个锁片及定位销。按图示位置使用45度挑针（英文45 degree pick），松开连接后取下模块。

工具译名说明：中文版写“45度长凿”，英文写“45 degree pick”。结合图示细长工具，本文称45度挑针；该步骤是释放锁片，不是凿击操作。

安装：先对准定位销，避免损伤灯带

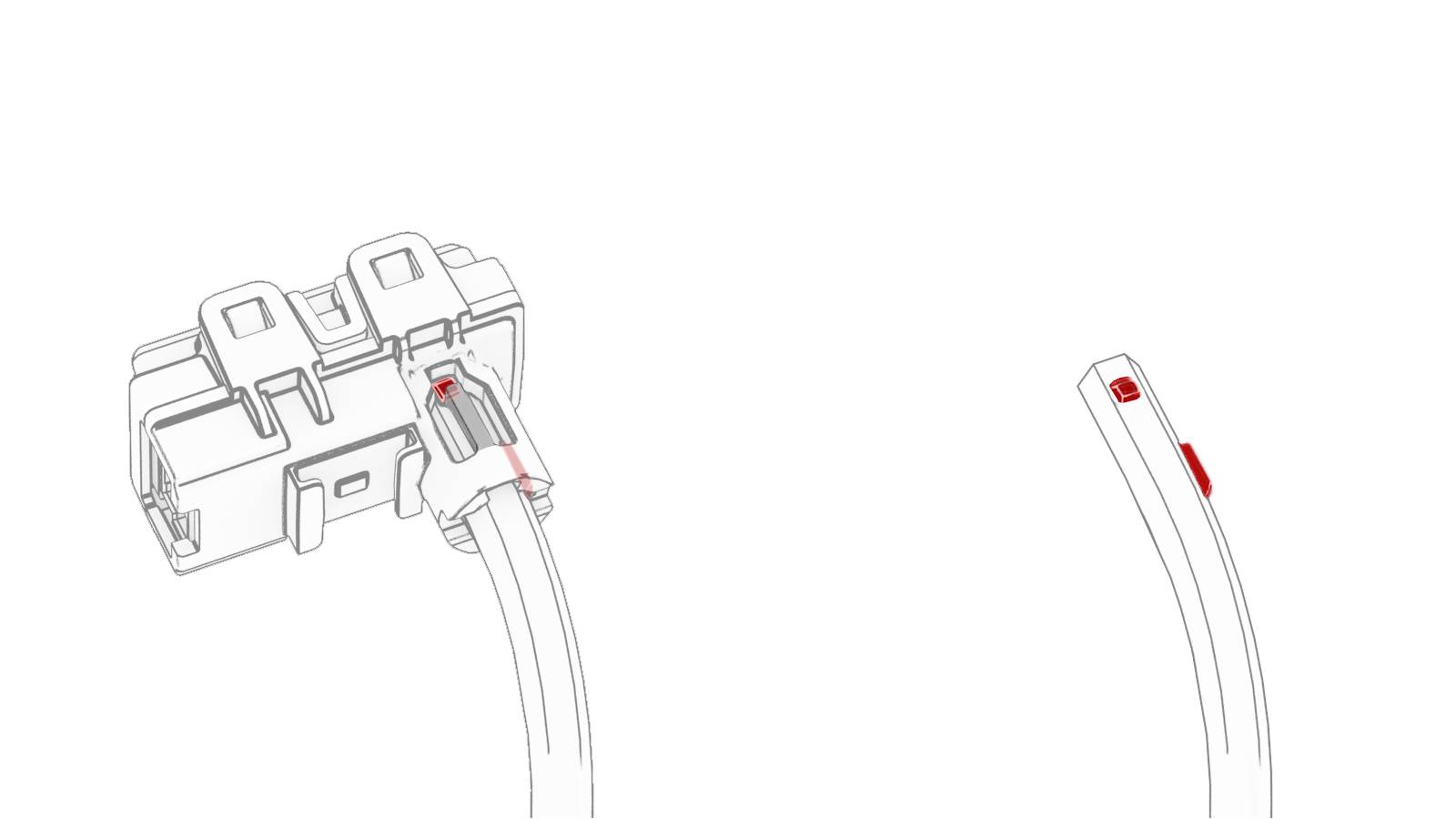

1. 对准定位销，再接合灯带侧两个锁片。原厂特别要求安装前先对正，并避免损伤LED灯带。

2. 固定支架并恢复连接。接合模块与车门饰板支架的锁片，接回电连接器。

3. 恢复相关部件。按主程序顺序装回NVH垫、迎宾灯、车门饰板、反光板和高频扬声器；具体固定要求查各自程序。主程序未列模块螺钉扭矩，不套用其他部件的扭矩。

更换后的车辆服务操作

1. 按原厂程序解锁车辆网关。
2. 运行PROC_VC_X_RGB-LIGHTS-ADDRESSING。原厂列出的维护模式入口为Low Voltage或Mid Voltage → Interior Lighting → Address RGB Lights，以实车界面为准；也可从原厂Toolbox例行程序入口运行。原厂要求车辆软件为2024.44或更新版本。
3. 按《软件重新安装 - 触摸屏》重新安装车辆软件。
4. 退出维护模式，升起左前车窗并关闭车门。

完工检查建议

确认灯带侧锁片、定位销及支架锁片接合牢固，电连接器和门饰板相关部件已恢复。核对寻址及软件重装结果，再检查氛围灯颜色、亮度响应及有无暗段或闪烁。若灯带或定位销受损，先处理机械接合问题。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

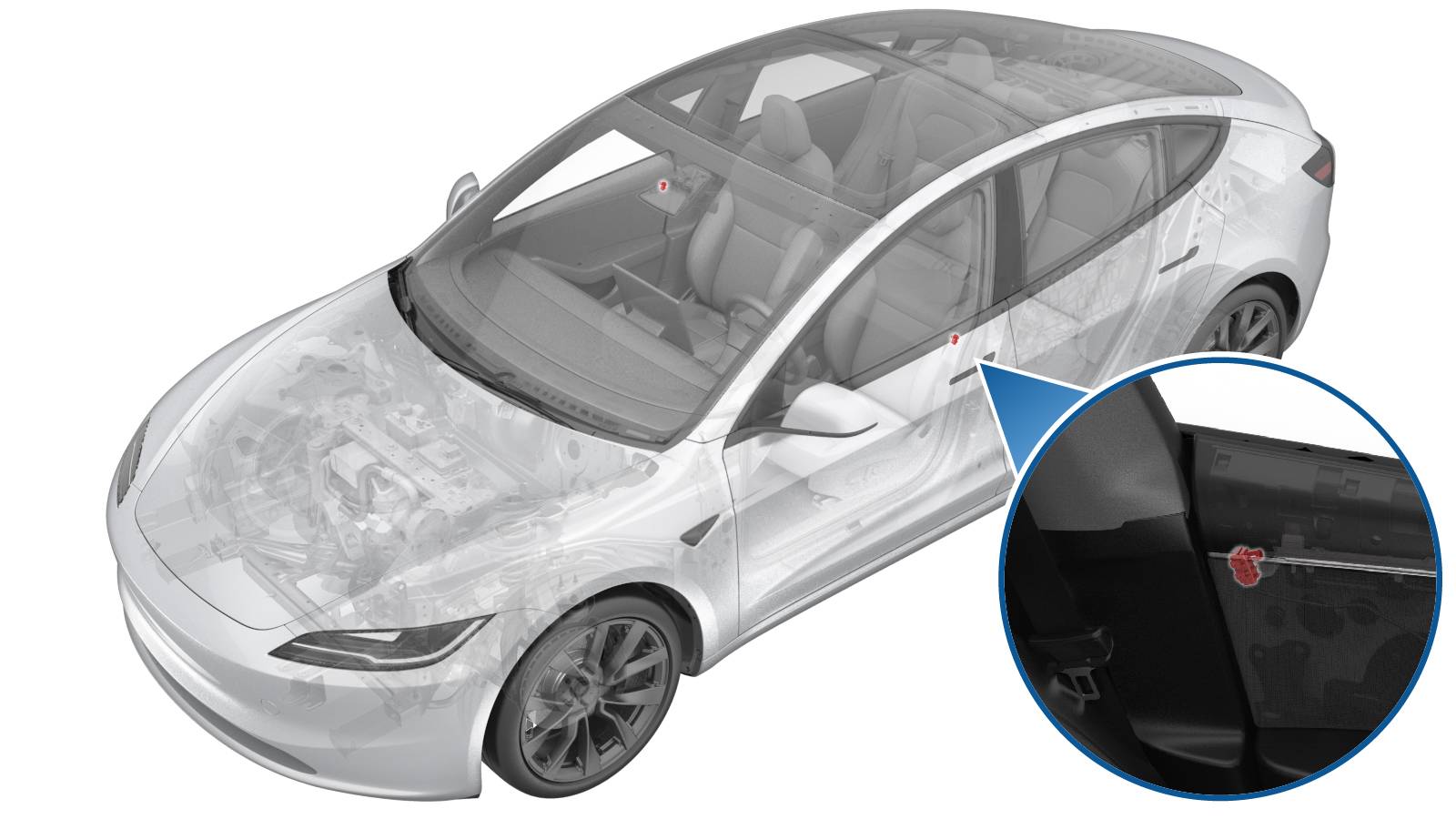

本文维修位置：左前车门内饰板上的氛围灯模块及其与LED灯带的接合部位。

中文原厂程序：《氛围灯 LED 模块 - 前车门 ((拆卸和更换))》

英文原厂程序：Ambient Light - Front Door (Remove and Replace)

原厂资料编号（GUID）：
GUID-56AB0BEF-E09D-4A62-980E-7AD98971CEB9
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

中英文差异：释放锁片工具的中文“长凿”与英文“pick”表述不同，工具辨认见本文拆卸说明；两侧原文均要求安装前对准定位销，并在更换后执行RGB寻址和软件重新安装。

相关操作分别查以下程序：

• 《反光板 - 前车门 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左前门反光板的前置拆卸与复装。
• 《扬声器饰板 - 前车门腰线 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左前门高频扬声器总成及连接器的拆装。中文标题为“扬声器饰板”，主程序步骤与英文名称均指高频扬声器；按链接中的卡接和连接器步骤处理。
• 《迎宾灯 - 前车门 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左前门迎宾灯（路面照明灯）的拆卸和恢复，不是氛围灯模块本身。
• 《车门饰板 - 前 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左前门内饰板的拆卸、连接恢复和固定；模块拆装不能替代门饰板程序。
• 《NVH 垫块 - 车门饰板 - 前 - 左侧 ((拆卸和更换))》（英文原厂页）：用于移开并恢复门饰板NVH垫，取得模块访问空间。
• 《网关解锁》（英文原厂页）：用于后续诊断操作所需的车辆网关解锁；不等于已经完成RGB寻址。
• 《软件重新安装 - 触摸屏》（英文原厂页）：用于寻址后的车辆软件重新安装；按该程序的条件和步骤执行。
• 《维护模式》（英文原厂页）：用于维护模式的进入和退出；主程序要求完工后退出维护模式。

正文图片来源：Tesla原厂维修资料；封面采用原厂图片排版制作。本文适用于主程序所述左前门访问流程，不将其直接套用于其他位置或配置。施工前按VIN、实车配置和当前原厂资料确认；点亮、寻址完成与软件重装完成应分别核对。
