2024+ 特斯拉 Model 3 HVAC下部模式执行器更换：Toolbox 3自检与维护模式增强版

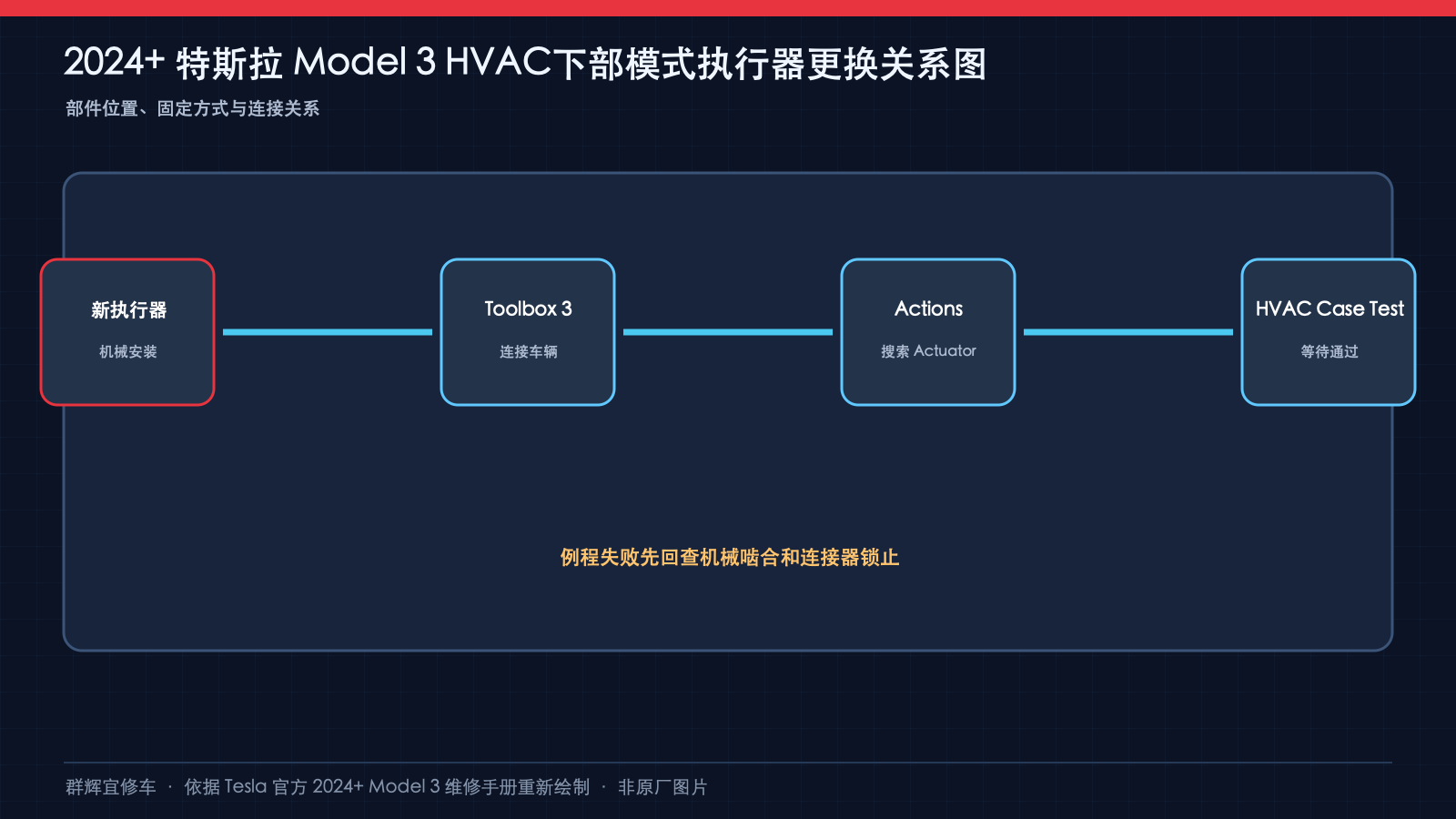

“拆卸和更换”程序的硬件部分直接引用下部模式执行器拆装程序，真正新增的是更换后的软件验证。安装新执行器后，需要连接 Toolbox 3，在维护模式增强版中运行 HVAC 壳体执行器自检。

一、适用范围与原厂关键参数

• 校正代码 1810050102，FRT 2.58
• 硬件拆装按下部模式执行器拆卸和安装程序执行；不是直接从脚部空间拧下两颗螺钉即可完成
• Toolbox 搜索 Actuator
• 运行 TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORS 并等待完成

二、原厂操作顺序

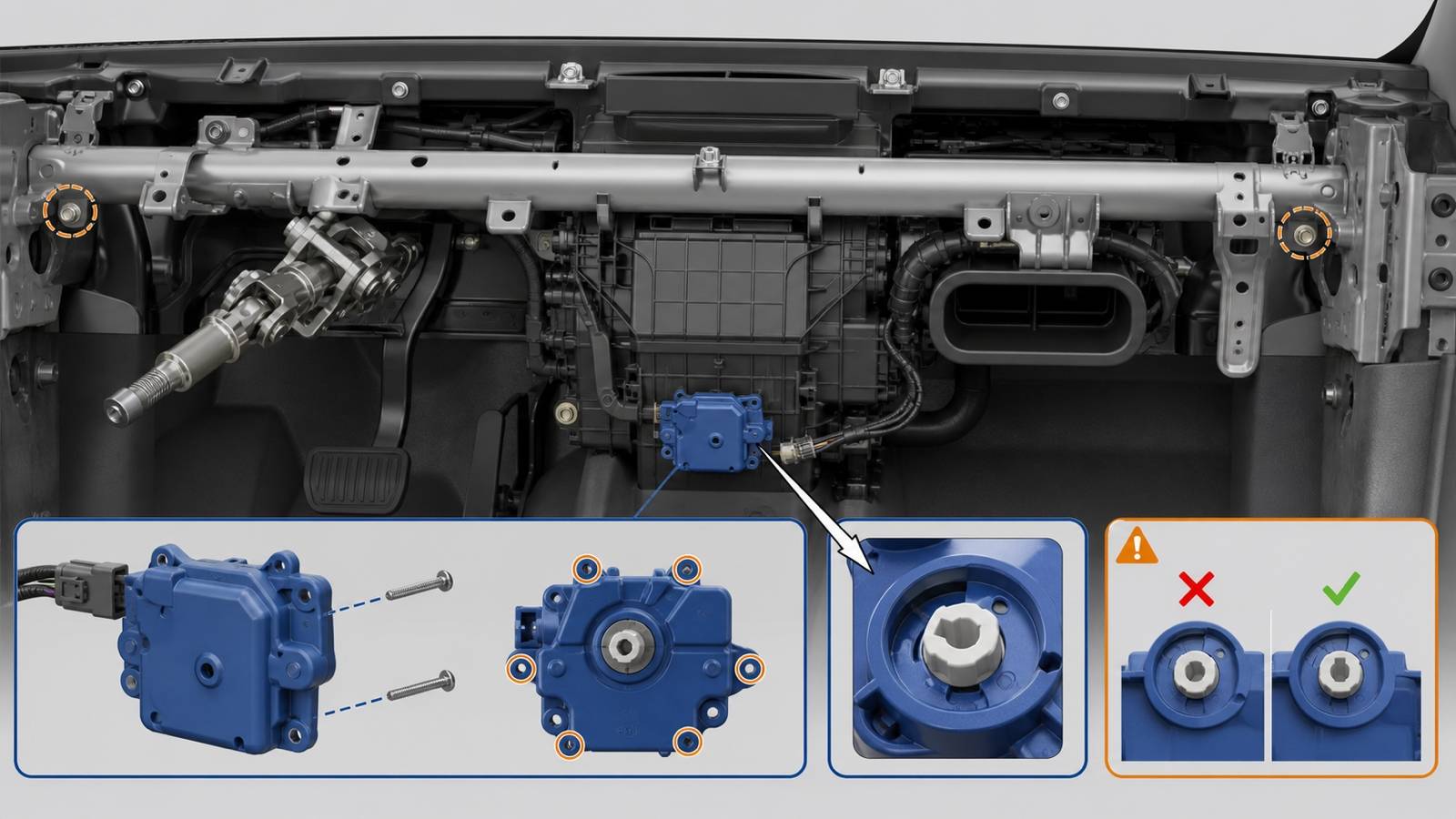

• 1. 按关联拆装程序完成雨刮模块、中控台、左脚部风道、仪表板载体及左侧风道等前置作业，并处理转向柱、横梁支架、线束卡夹及相关固定点。由助手协同部分移开横梁，释放右侧所需空间，注意5个定位点；随后拆执行器2个螺钉、断开连接器并取出。全部前置与安全步骤须逐项查阅关联程序。

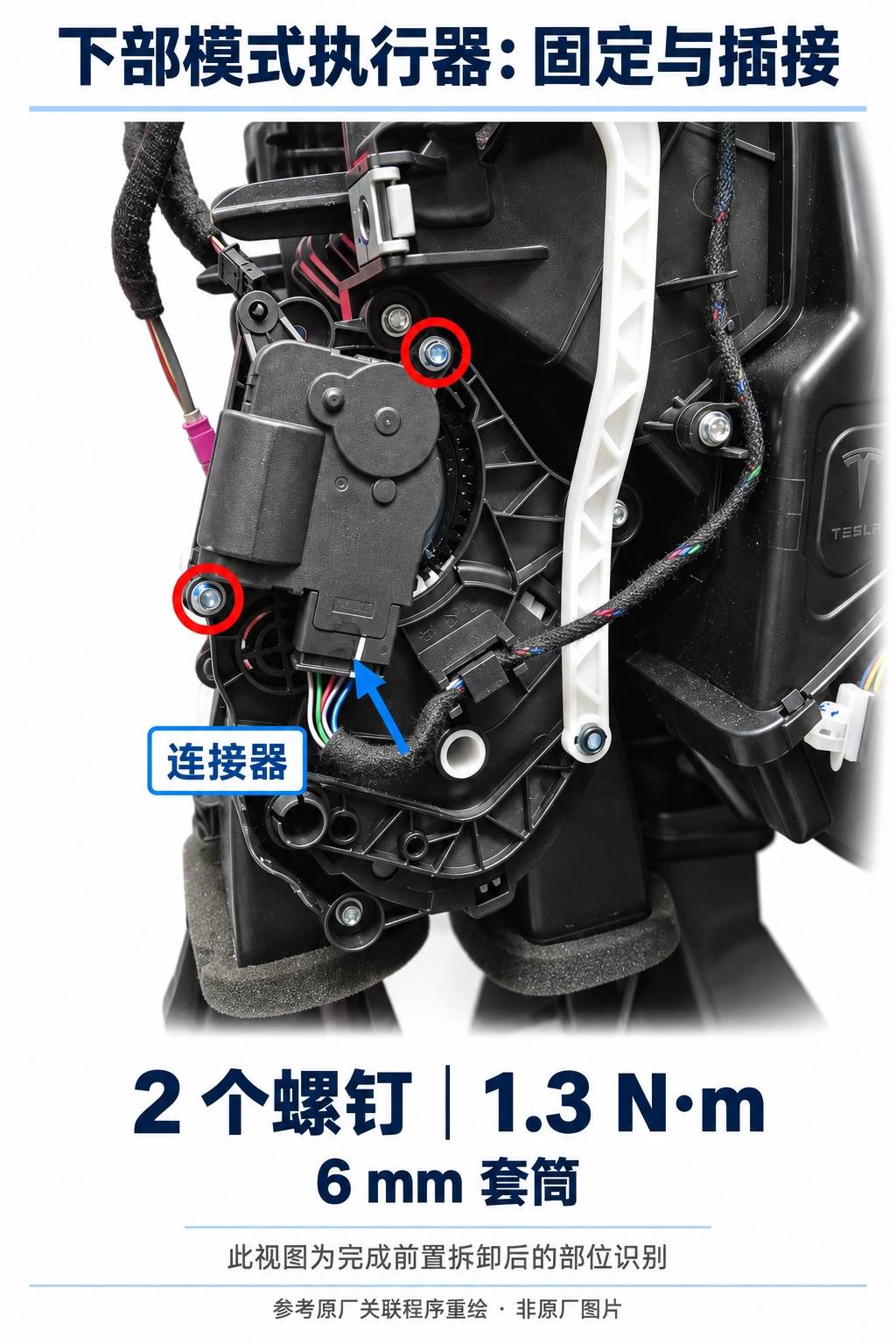

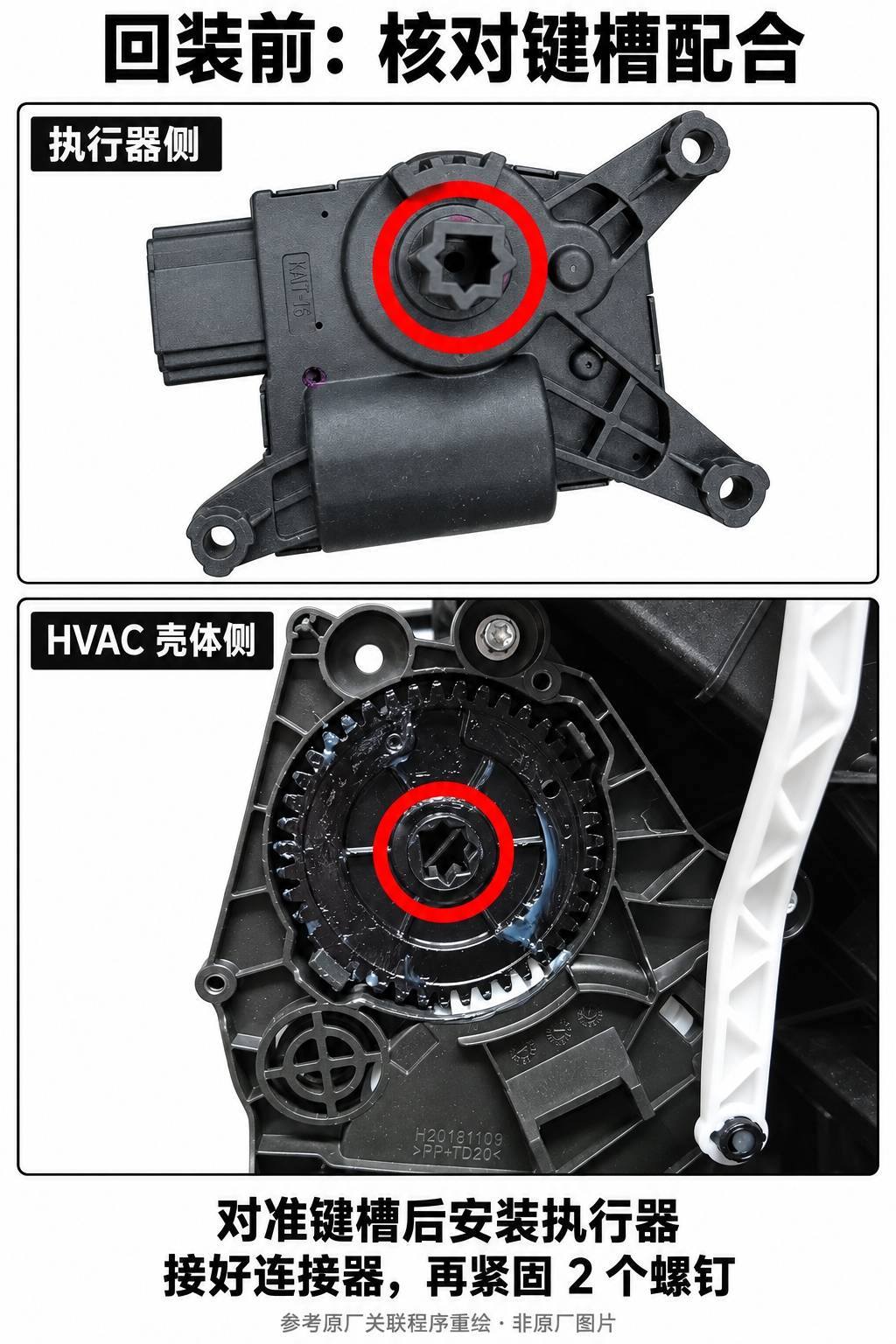

• 2. 按关联程序安装章节，将执行器对准键槽插入，接好连接器，用6 mm套筒将2个螺钉紧固至1.3 N·m。助手协同将横梁5个定位点与车身槽位对齐，不夹压线束，再按关联程序恢复横梁、转向柱及内饰；不同固定点不得套用执行器的1.3 N·m。
• 3. 连接装有 Toolbox 3 的电脑。
• 4. 进入 Actions 并搜索 Actuator。
• 5. 选中 TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORS，点击 Run 并等待例程完成。
• 6. 确认例程结束后断开电脑并退出维护模式增强版。

三、本文补充的安装复核与完工提醒

• 机械更换后还必须完成原厂规定的执行器自检，不能遗漏。
• 等待例程完成后再断开Toolbox电脑，不能中途退出。
• 注意：自检失败时应先检查键槽、连接器和线束，不要反复强行运行。

安全提示：本文聚焦更换后的软件验证与执行器部位识别，不是完整的横梁拆装教程。必须按关联程序完成前置拆装、安全隔离和PPE要求，由助手协同移动横梁，并具备Toolbox及维护模式增强版的适用权限。本更换页没有单独要求打开制冷剂管路，不能把其他HVAC作业的回收加注要求直接套用到这里。

资料来源与适用说明

本文全文及相关执行器、键槽原厂图片已复核；保留经核对的两张竖排结构图，不以固定配图数量额外添加无关图片。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。同时核对执行器拆卸与安装程序（全文复核日期：2026年9月12日）。更换页 Replace 首条重复使用 Remove 字样，本文安装步骤依据关联拆装页的 Install 章节整理，不照搬该重复字样。图中只展示执行器及键槽，不代替横梁等前置程序。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
