2024+ 特斯拉 Model 3 SOP8 电动尾门：锁机、撑杆与位置传感器

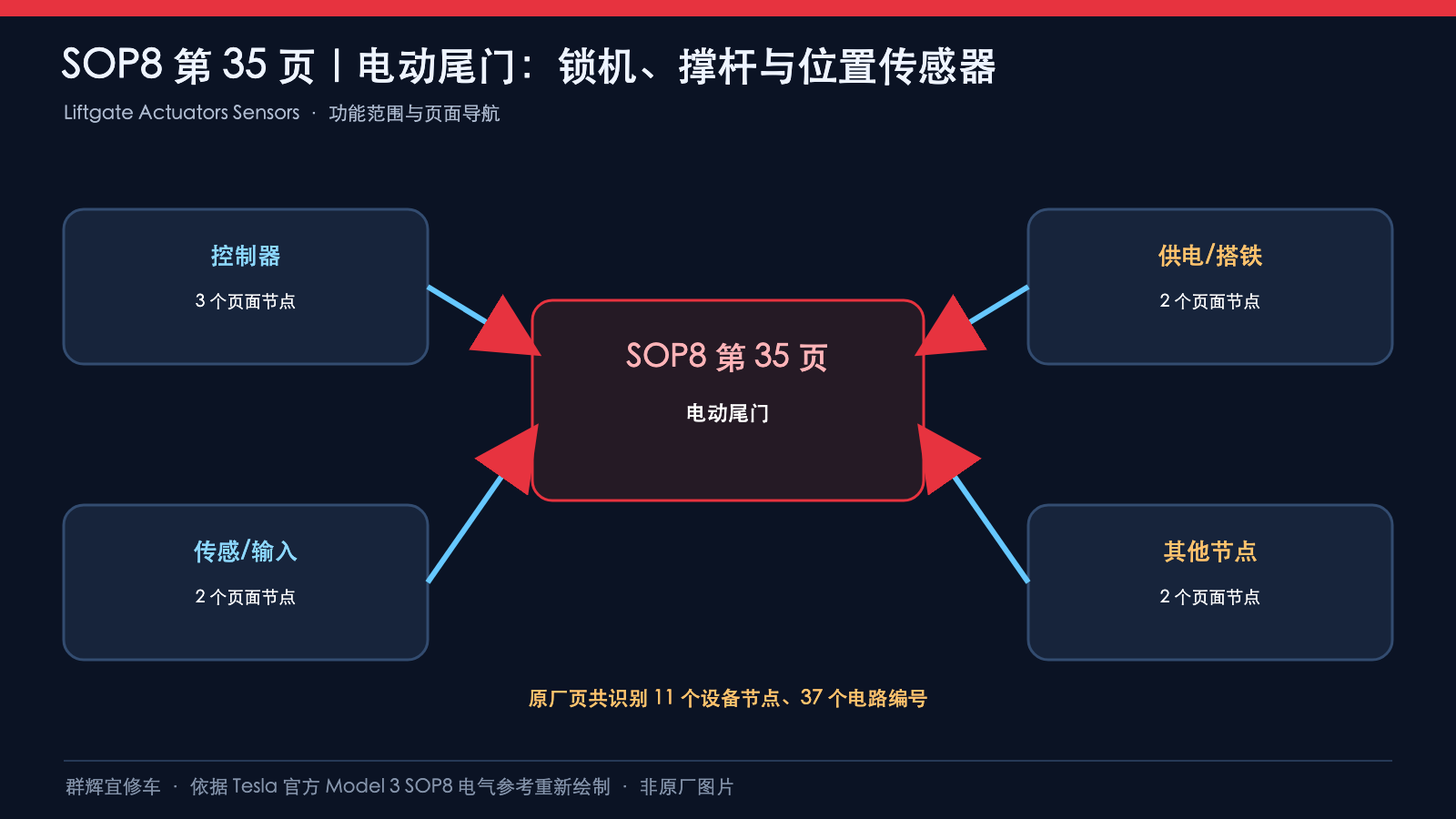

尾门这页要分开阅读开关、吸合锁机、左右电动撑杆、行李厢照明和后窗加热供电，不能把所有线路都归成位置传感器。本次以实际加载的Model 3 SOP8原厂动态电路及05 2023打印图36 OF 57核对，重绘五张分支图。

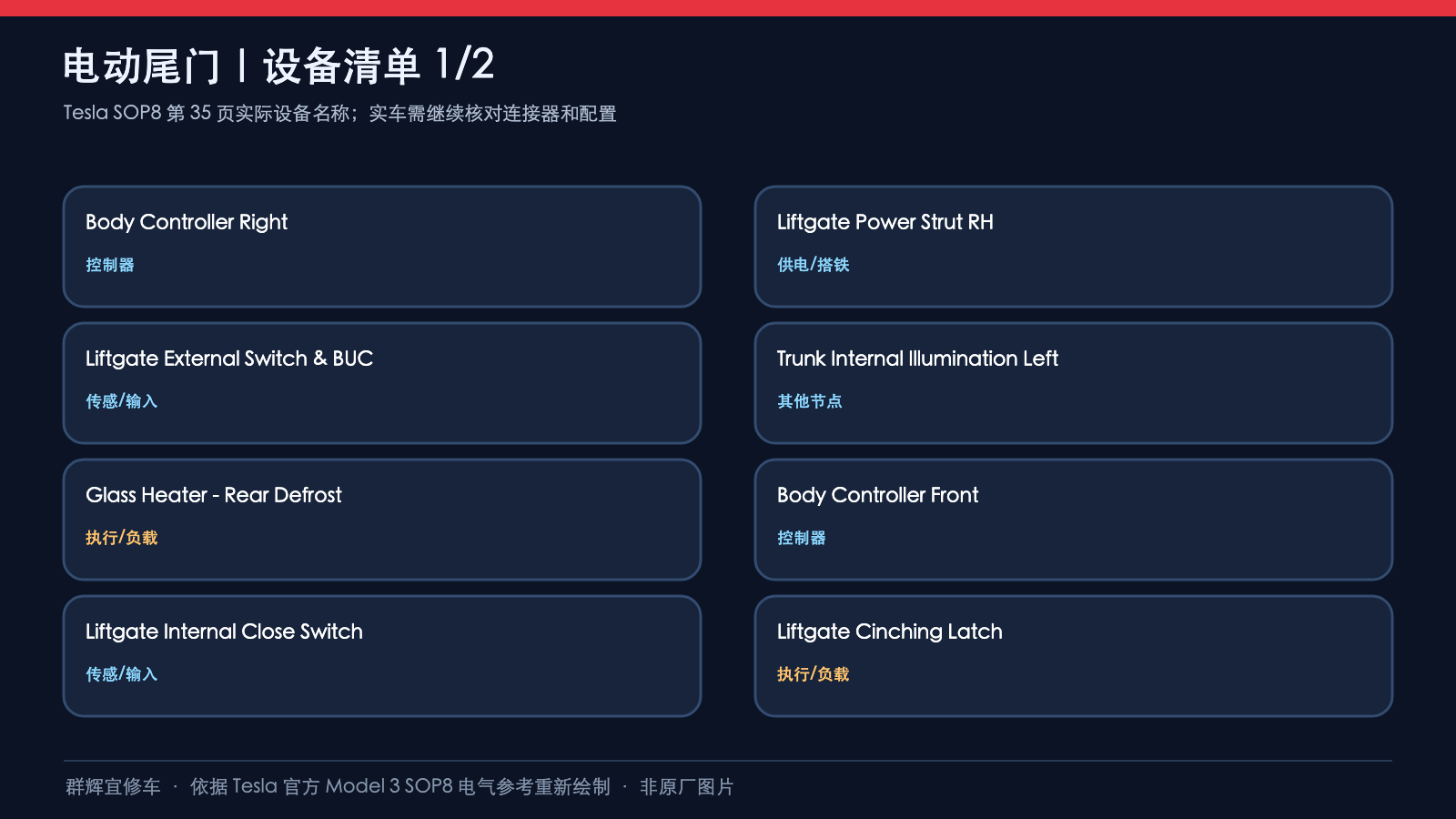

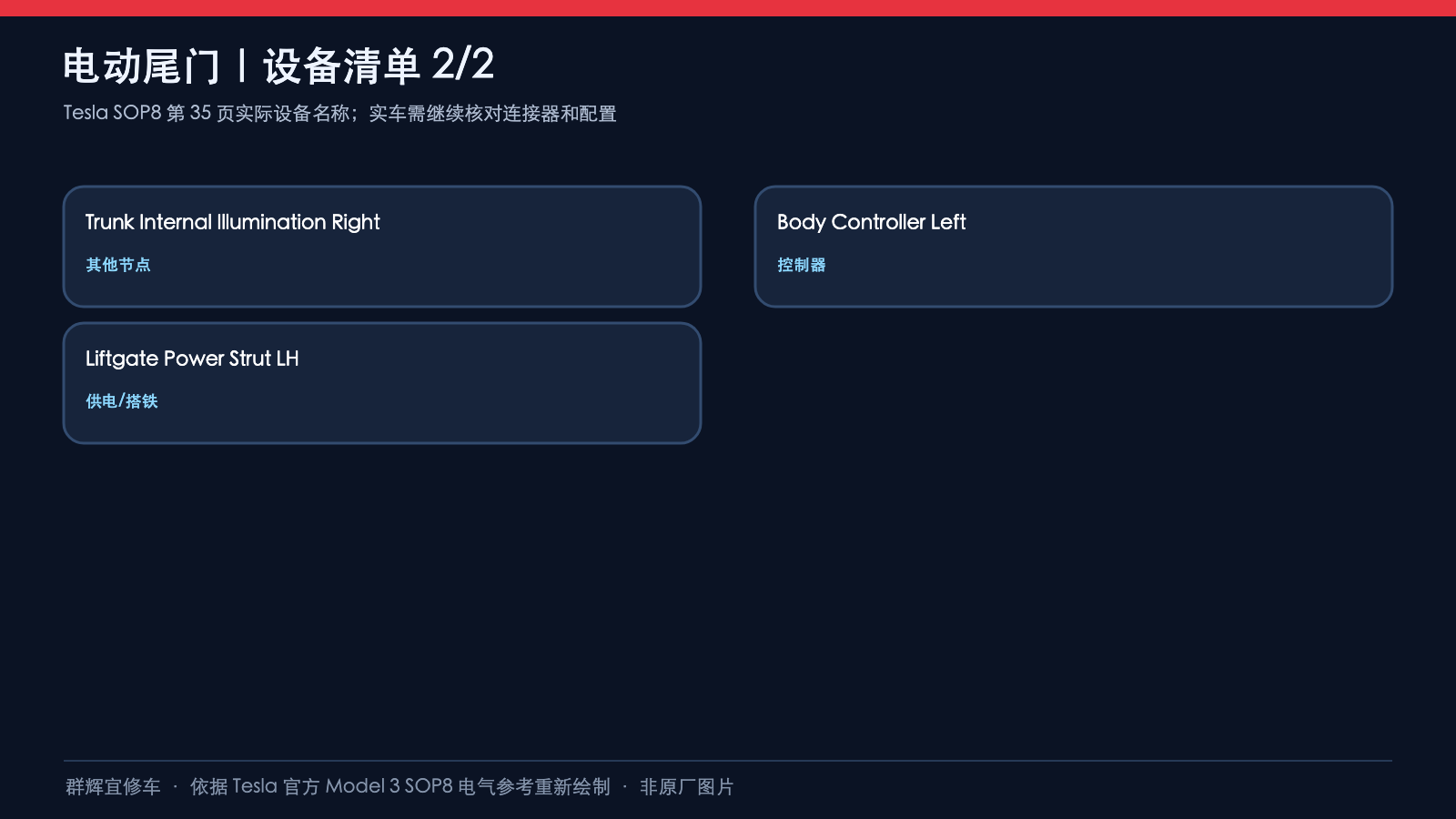

网页page=35是导航参数，不是打印第35页。保留原标题和原地址，但“2024+”不能代替实际生产版本和配置核对。原图控制器总标题列X050A/X050B，线路端点写X050，本文保留原端点写法，不自行补成A或B。

一、外开关、内关闭开关与透传

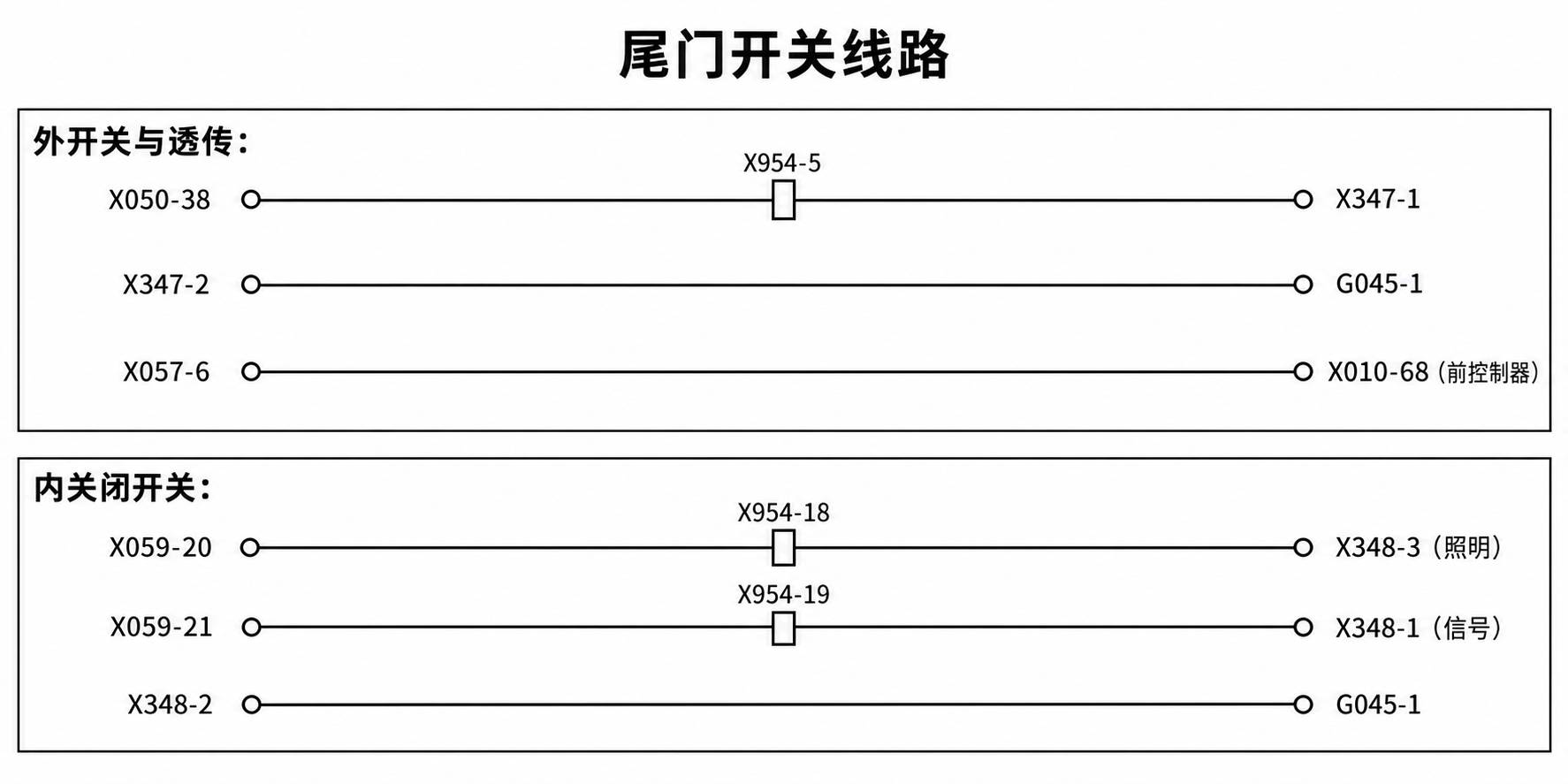

外开关组件标题为Liftgate External Switch & BUC，列X347、X867，但本页实际开关端点是X347，不提供X867摄像头线路。右控制器内部虚线表达外开关透传关系，不是要求在外部把X050-38与X057-6加线短接。SEC51-A的WH/DB保留原线色代号，不擅自改成其他双颜色。

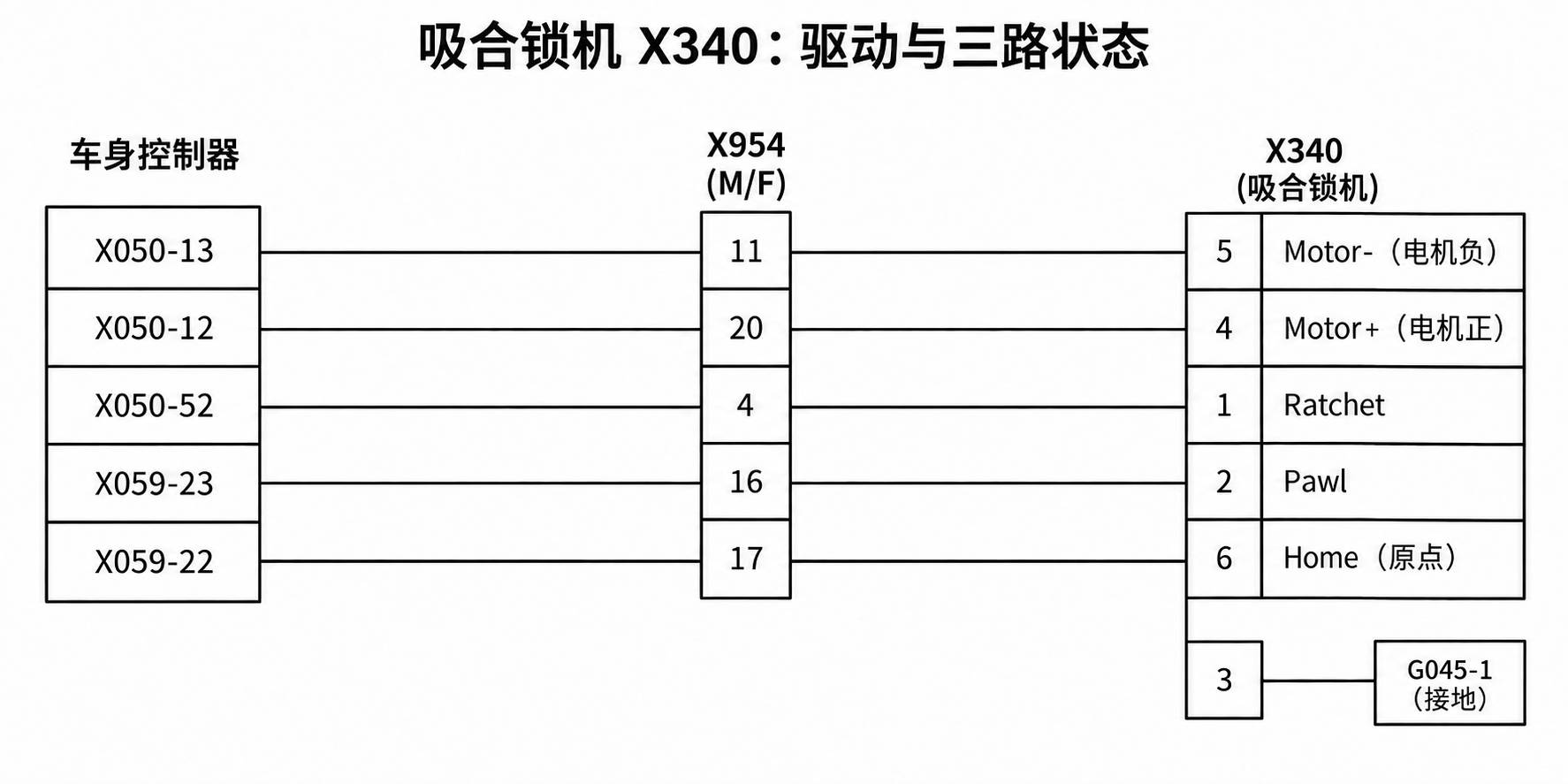

二、吸合锁机：X340的两根电机线和三路状态

锁机电机对标TWIST_SEC70-B和-A。注意电机线的后缀是B至A，三路状态线则A至B；不能按同一种后缀规律整批替换。原图Motor +/-是端子功能名，控制器端为Half-Bridge，本页不授权外接电源强制吸合，也没有锁状态电压阈值。

经X954的车身侧通常为1897316-XX-C（B），尾门侧为1897325-XX-B（T）。FLRY与FLRH分别保留原厂线材标记，不能因线径相同就直接视为可互换线材。

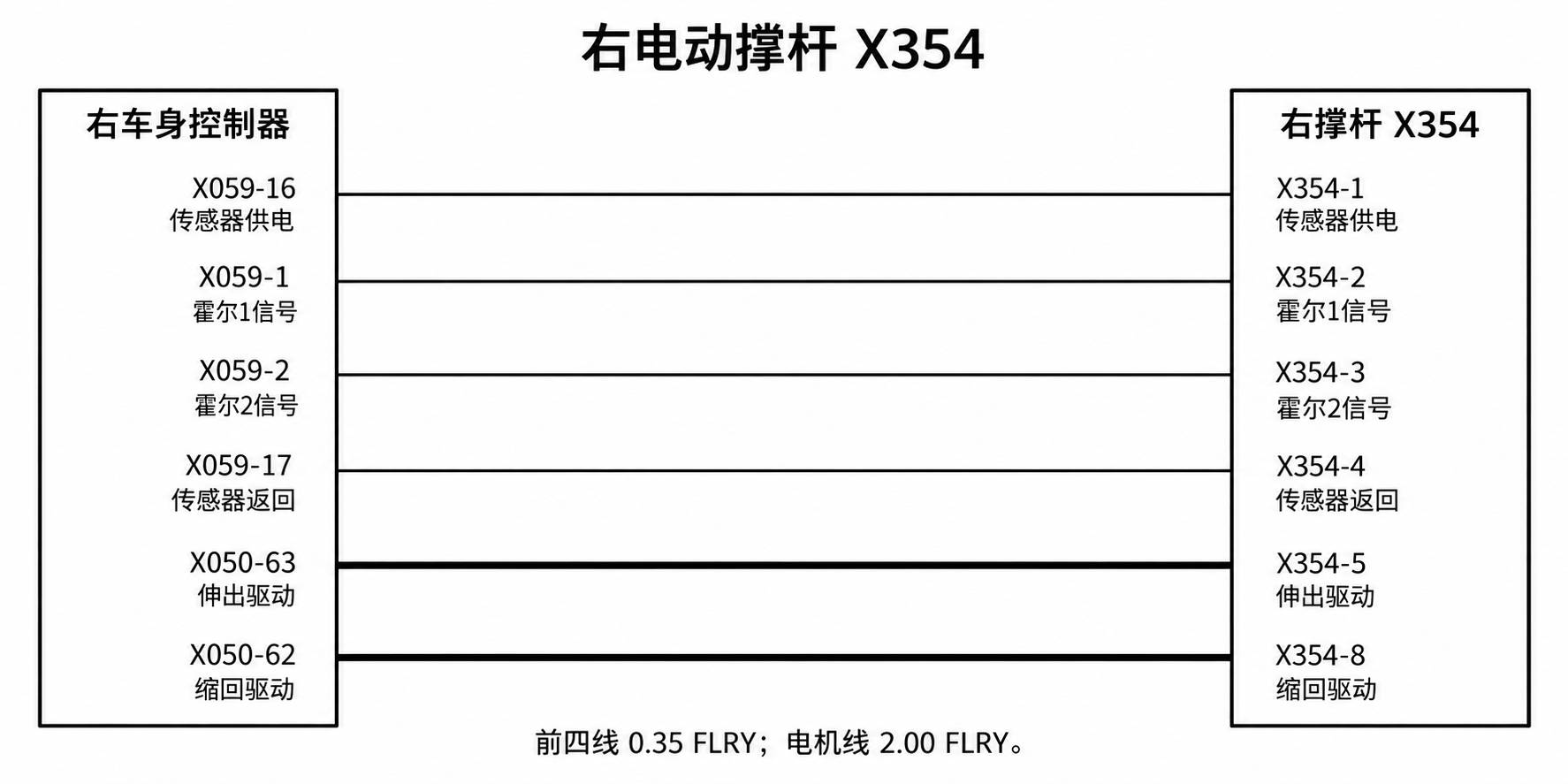

三、右电动撑杆X354：霍尔与电机分组

右侧线束1897316-XX-C（B），电机对标TWIST_PLG15-A。撑杆霍尔返回到控制器X059-17，不是直接接上方锁机G045搭铁；电机端5、8与传感器端1至4分工不同，不能为了图形对称擅自增加6、7号接线。

四、左电动撑杆X353：端子功能类似，控制器端不同

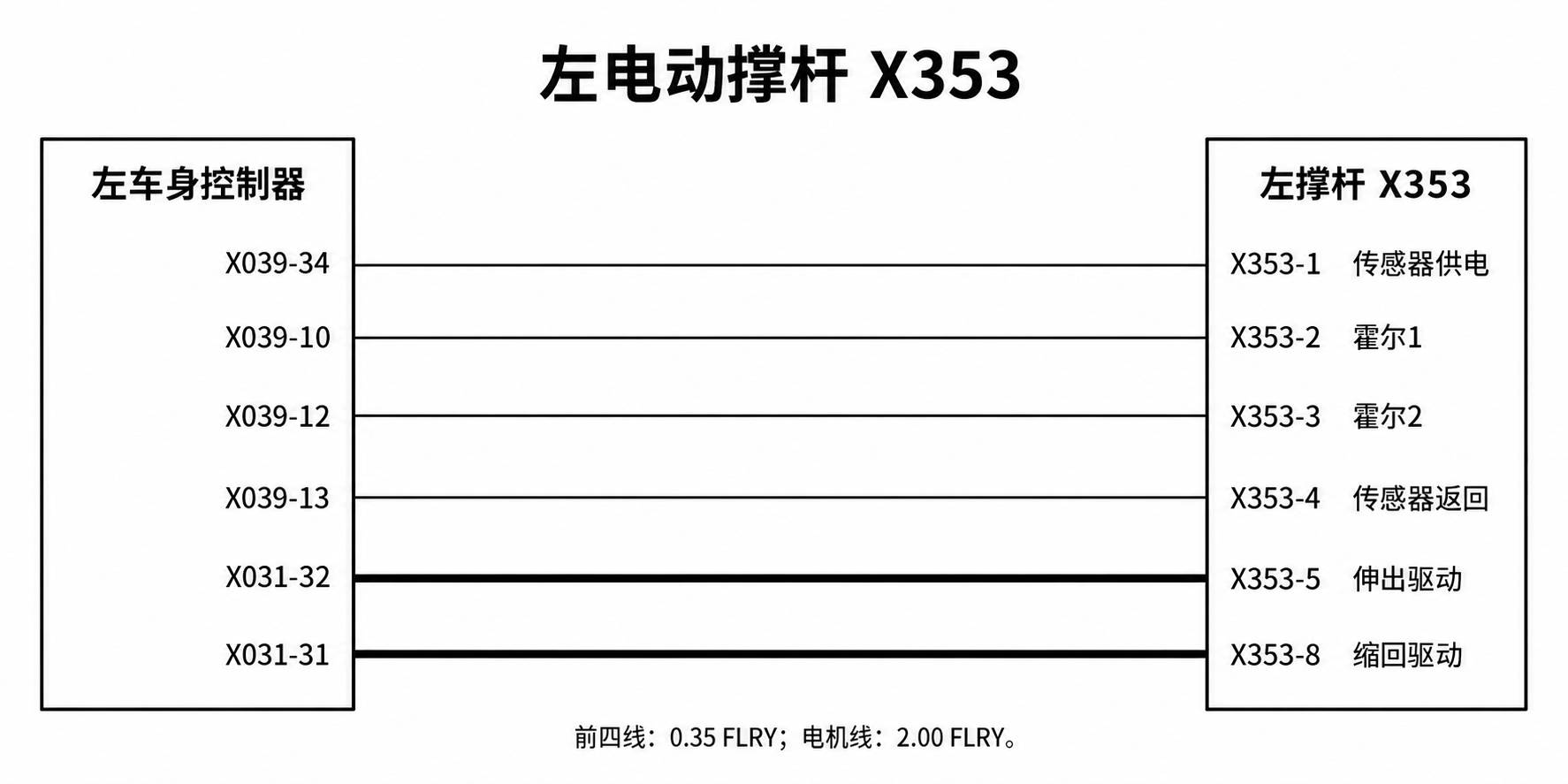

左侧线束1897315-XX-C（A），电机对标TWIST_PLG05-A。左右撑杆同样是六条实际线路，但来源控制器、传感器供电线色及缩回电机线色不同。图中伸出/缩回是原图电机端名称，不代表可通过手动短接完成安全测试。

五、行李厢照明和后窗加热：只画本页已列出的端点

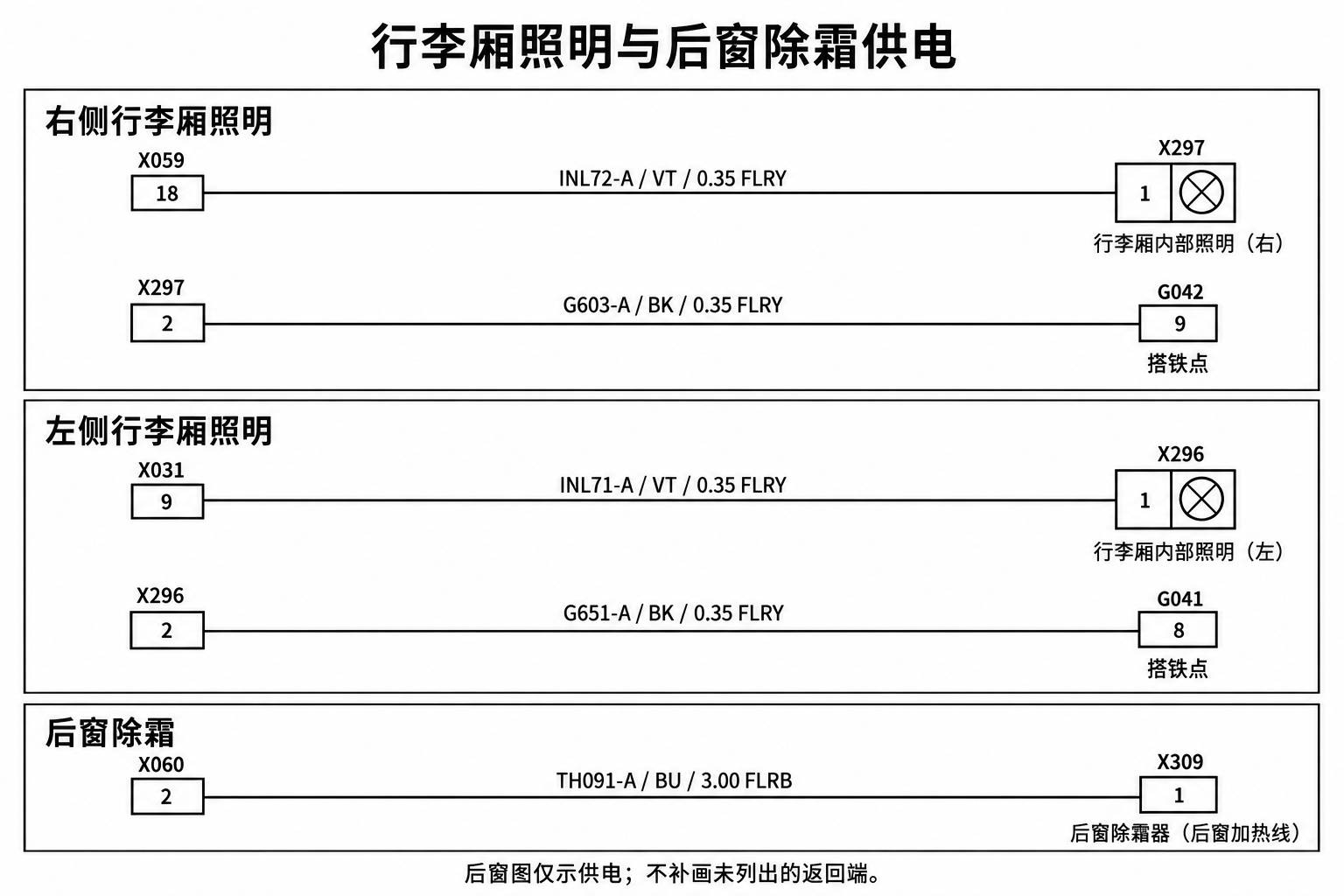

右照明及后窗供电线束为1897316-XX-C（B），左照明为1897315-XX-C（A）。后窗3.00 FLRB与照明0.35 FLRY规格不同。图中灯具仅用功能方框表达，不推定内部驱动电路。

六、检查边界与资料来源

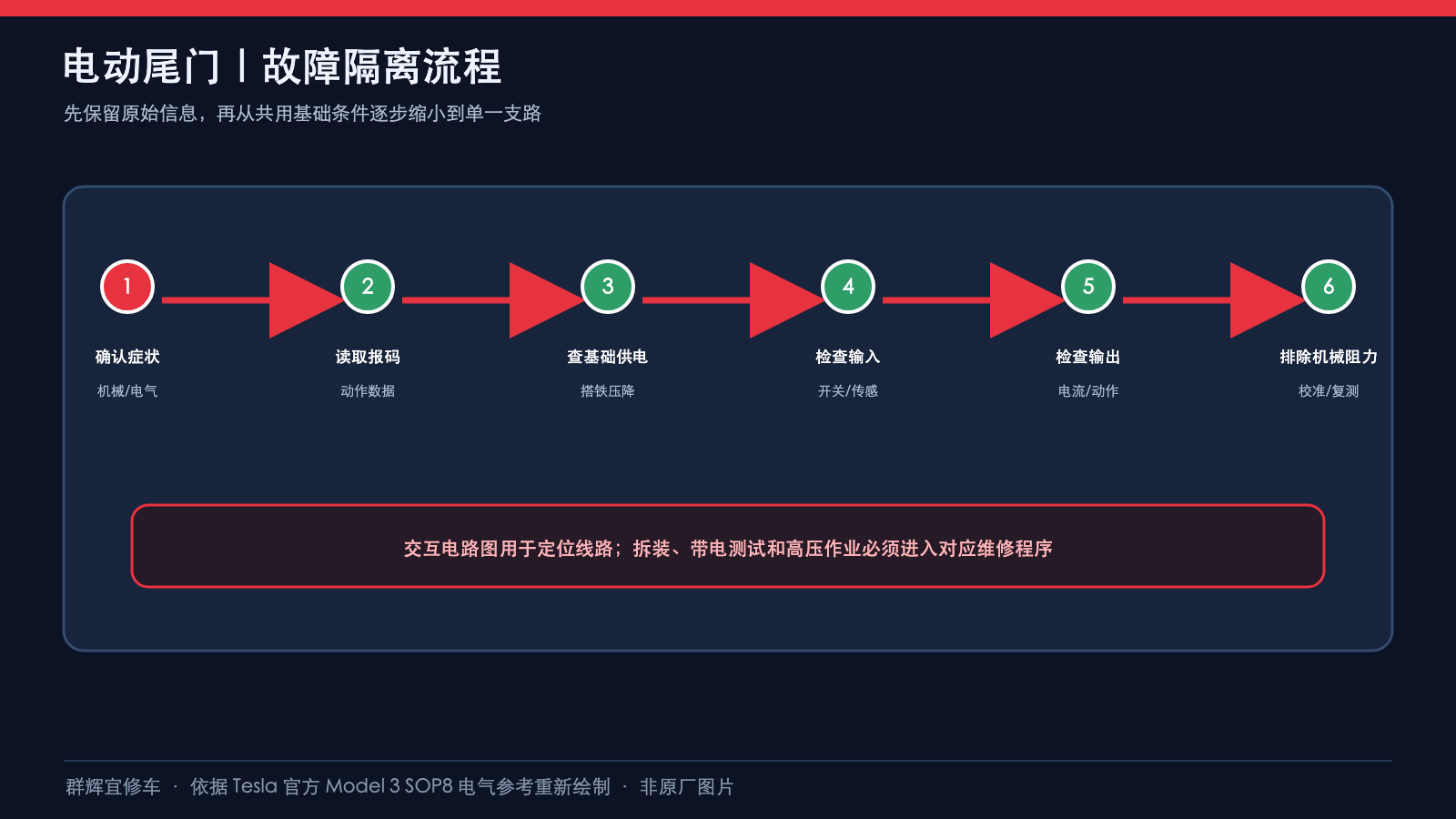

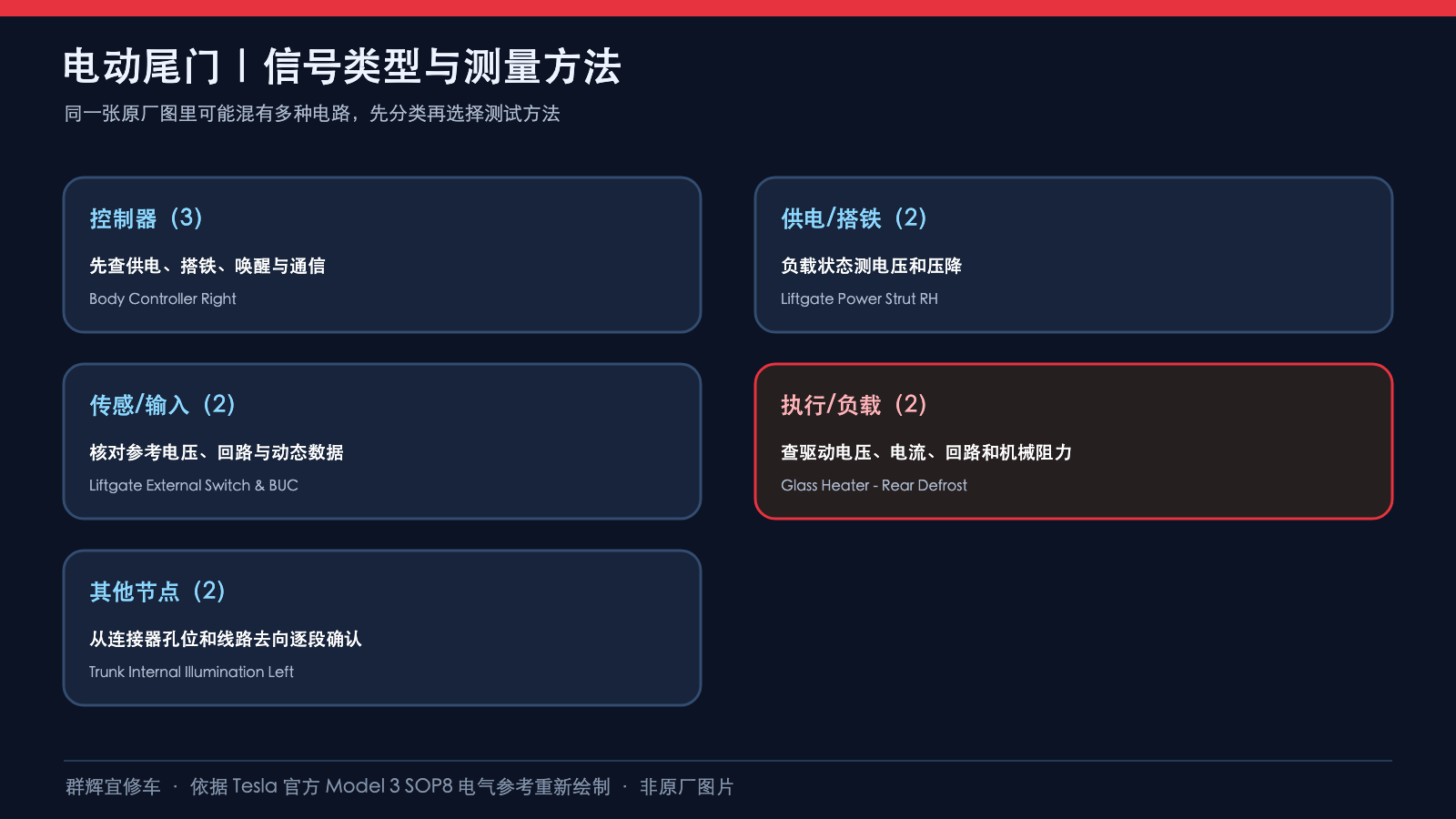

先按故障现象定位开关、锁机状态、撑杆霍尔、撑杆驱动或照明，再依适用维修诊断程序确认安全支撑、禁用意外动作、断电隔离、转接件和测试条件。本页没有霍尔正常波形、扭矩、阻值、开度标定或防夹验收标准，不能凭电路图补写这些数值。尾门运动有夹伤风险，不得将接线示意当作强制驱动说明。

来源：实际查看的Tesla SOP8 Liftgate Actuators Sensors交互页及对应打印图。五张图依实际支路重绘，非特斯拉原始图片或连接器物理孔位图；线长、方框外形和绘图颜色不代表实车几何或全部线色，适用资料与实车核对优先。
