宝马光毯扭曲、过暗、无光型：PuMA 64327017-01

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 光毯 (Welcome Light Carpet) - 照明亮度极低甚至不亮， - 显示的图形看上去扭曲/变形。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

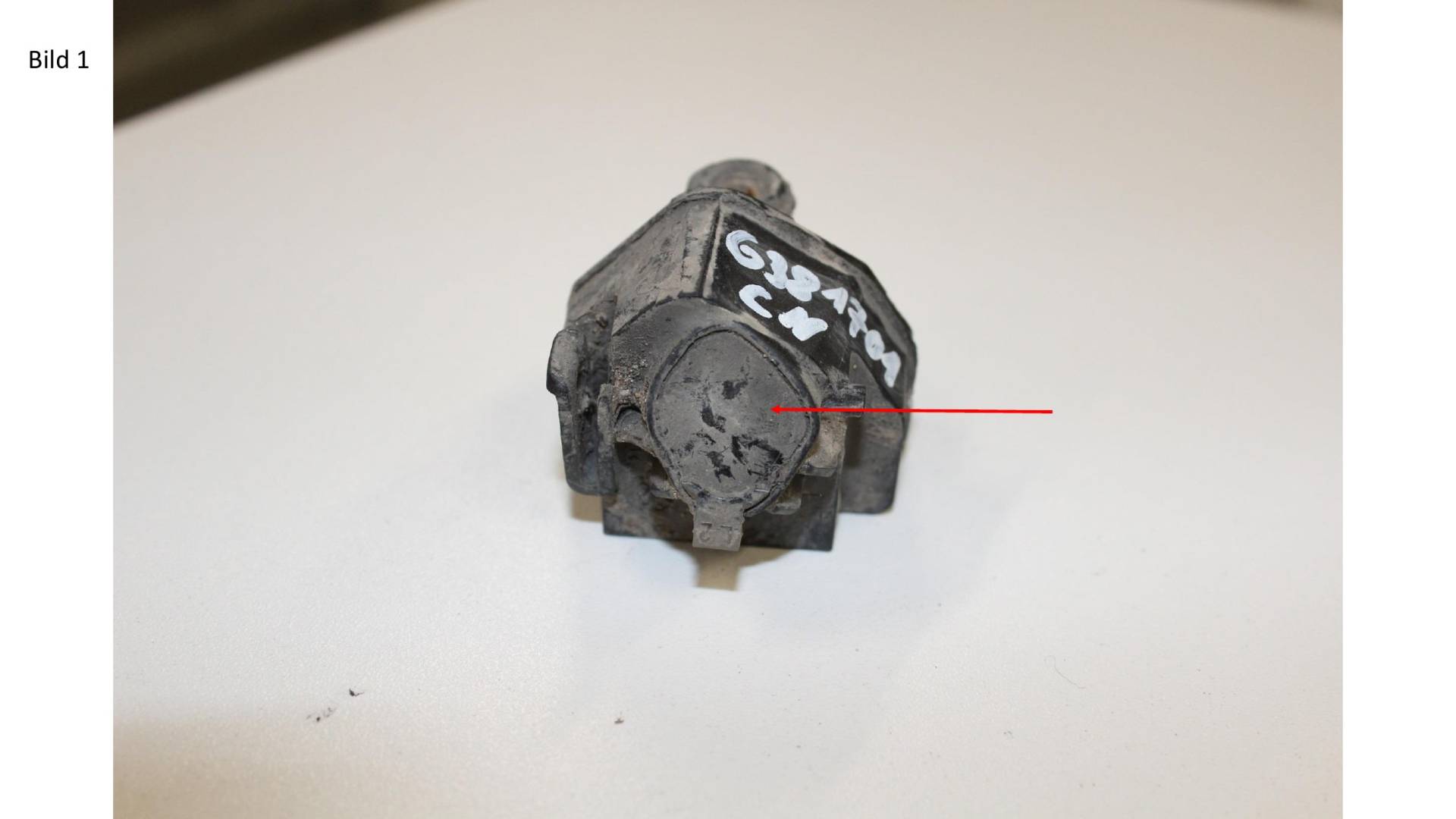

承梁中的光毯模块： 光毯导光片严重脏污。 见图 1。

四、原通报维修措施

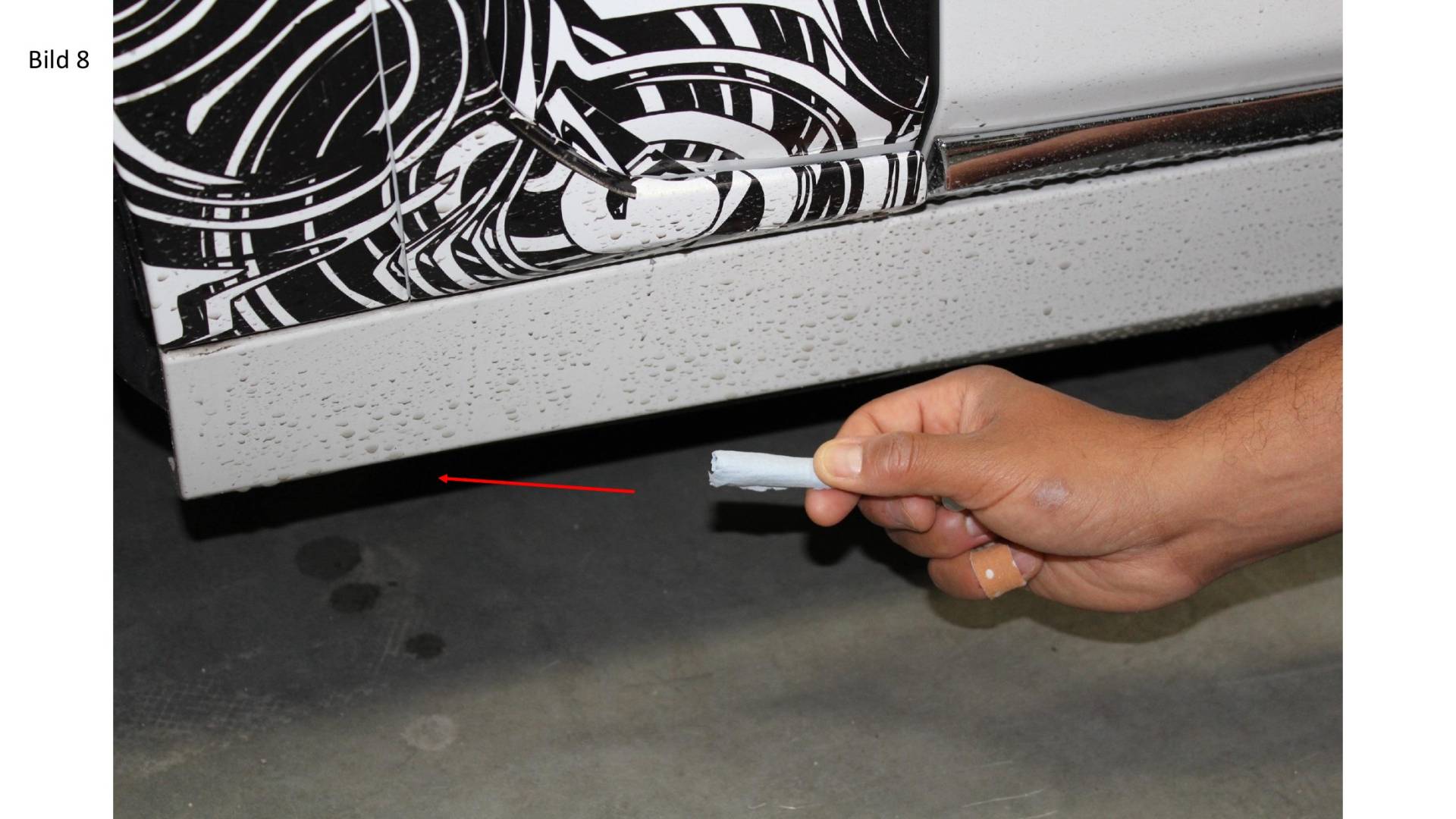

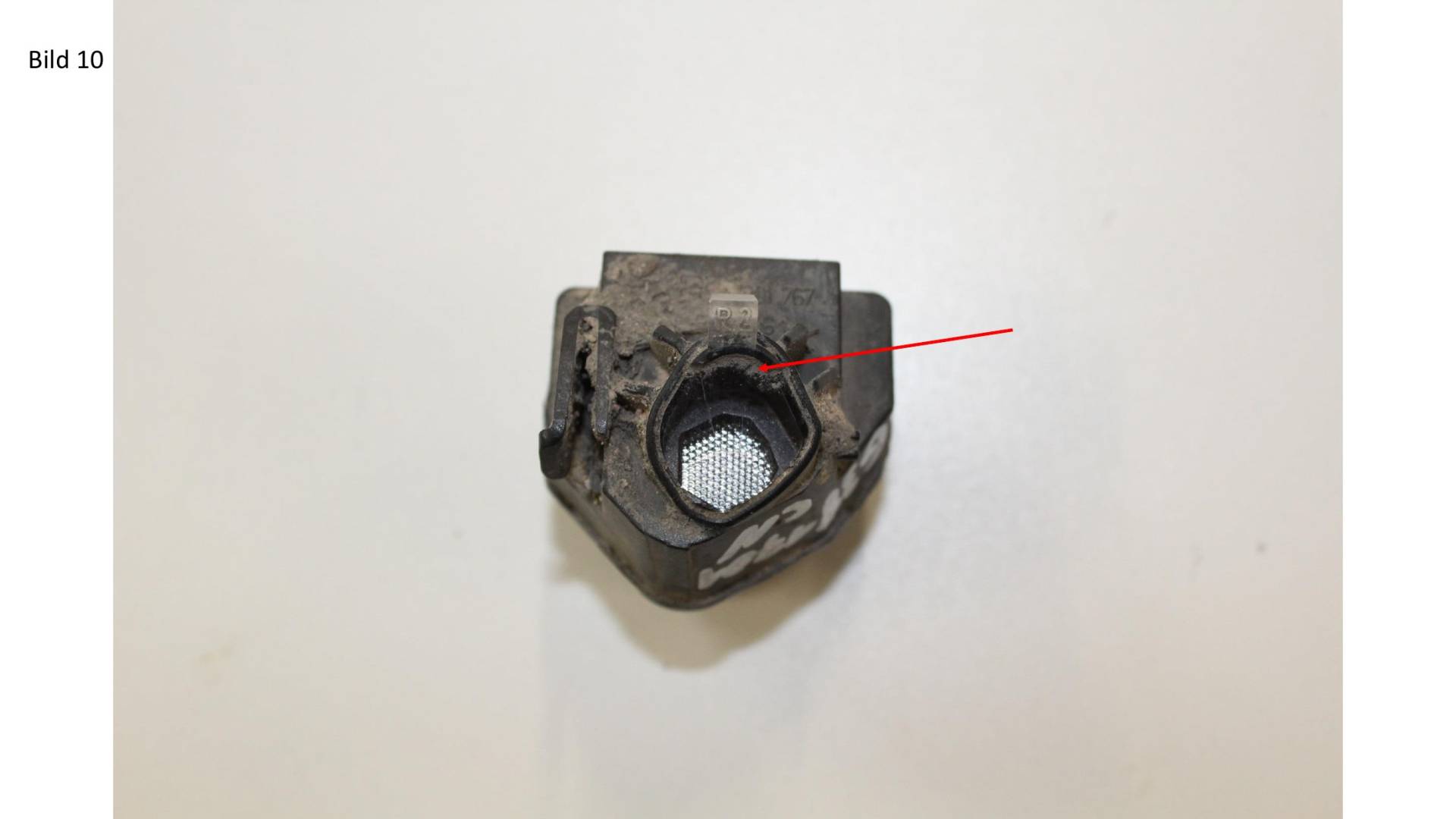

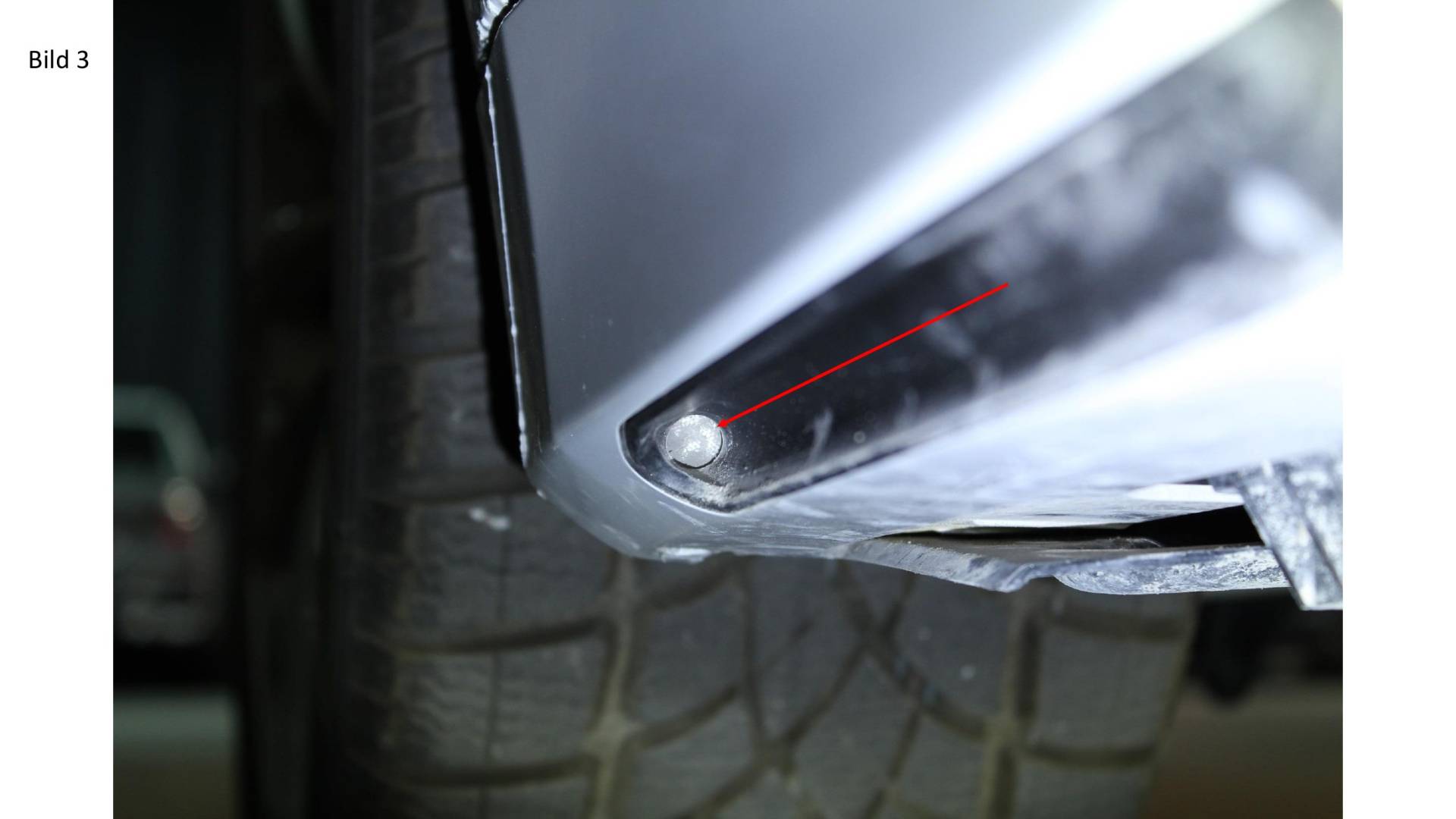

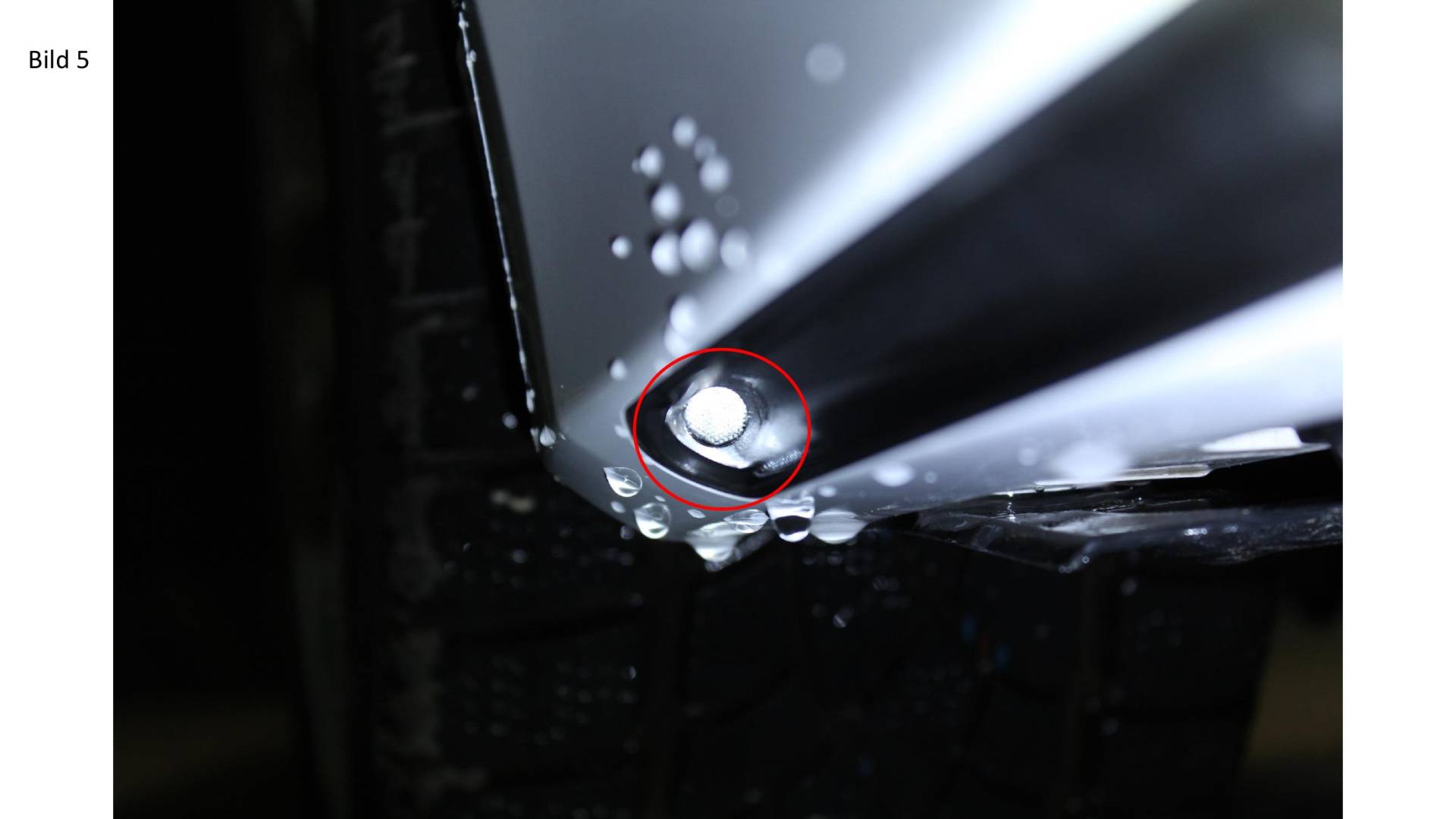

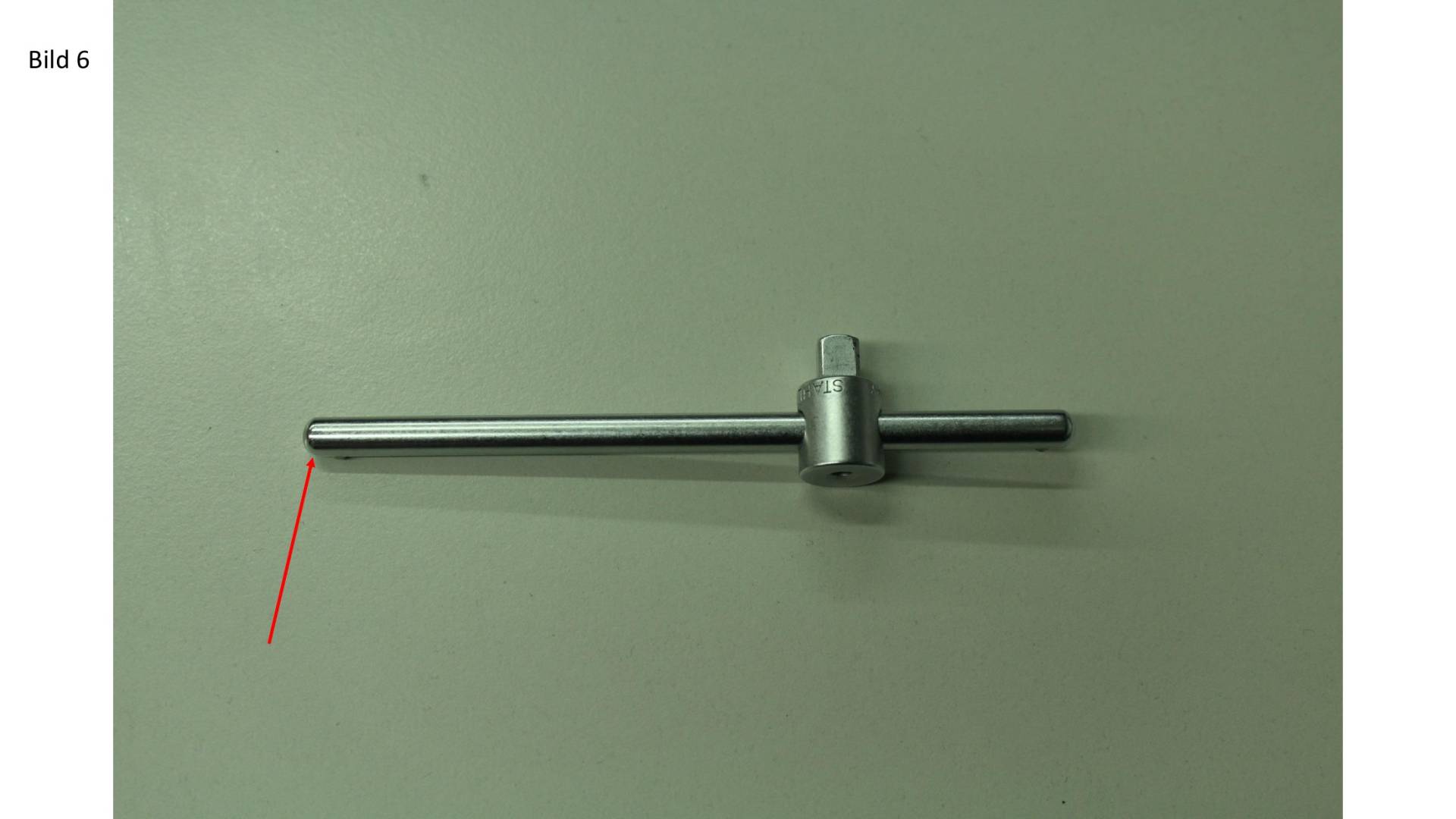

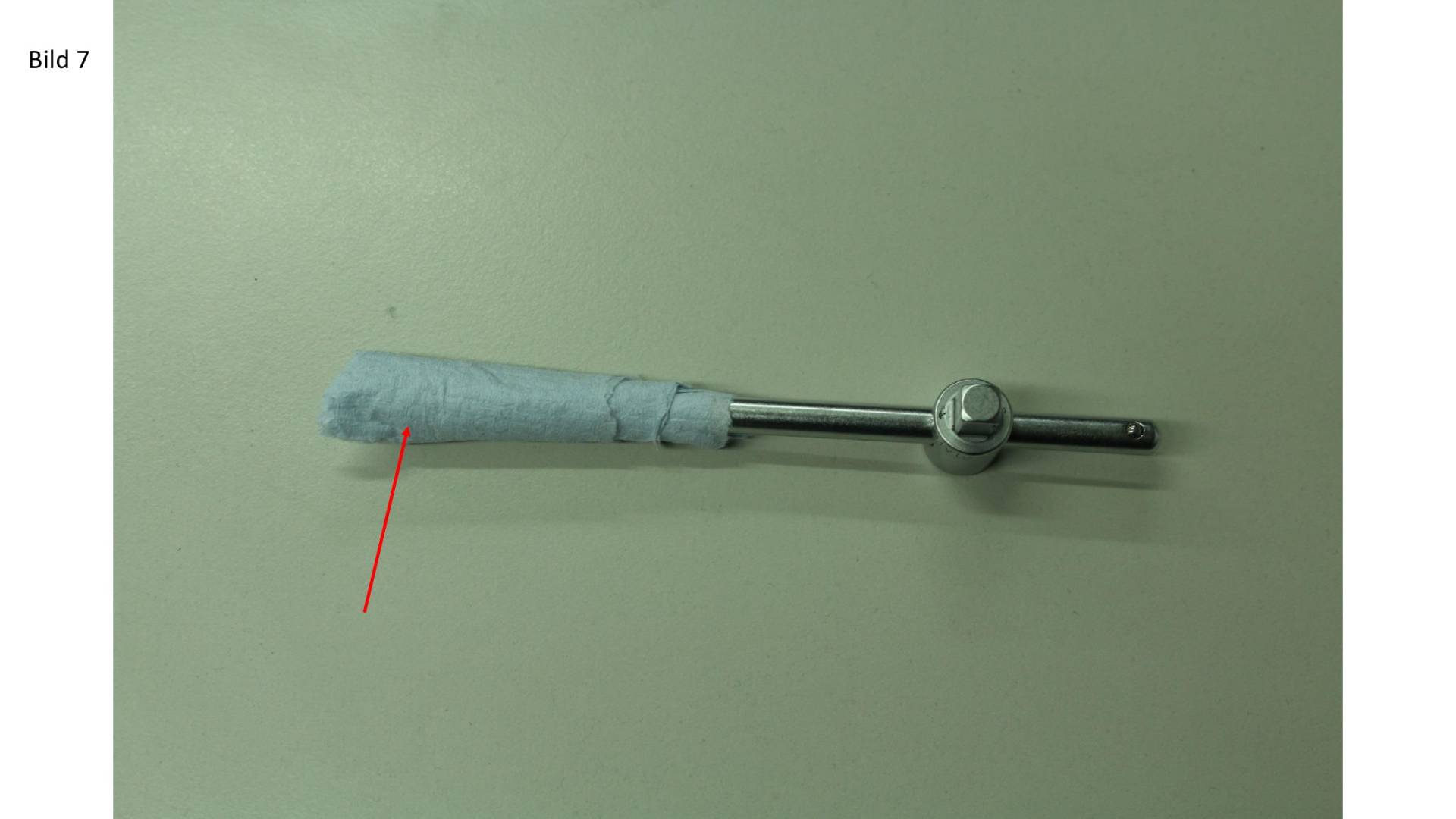

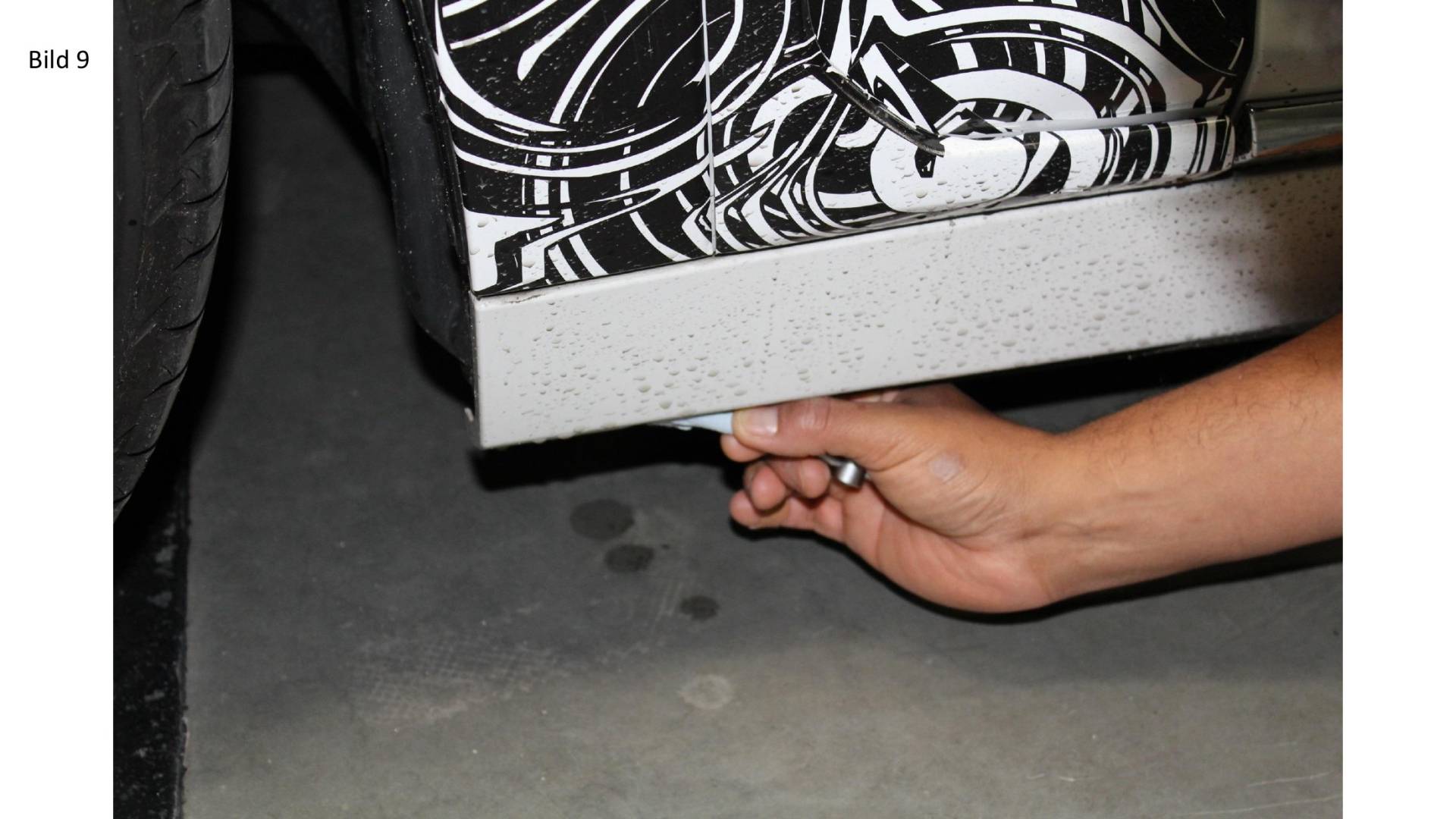

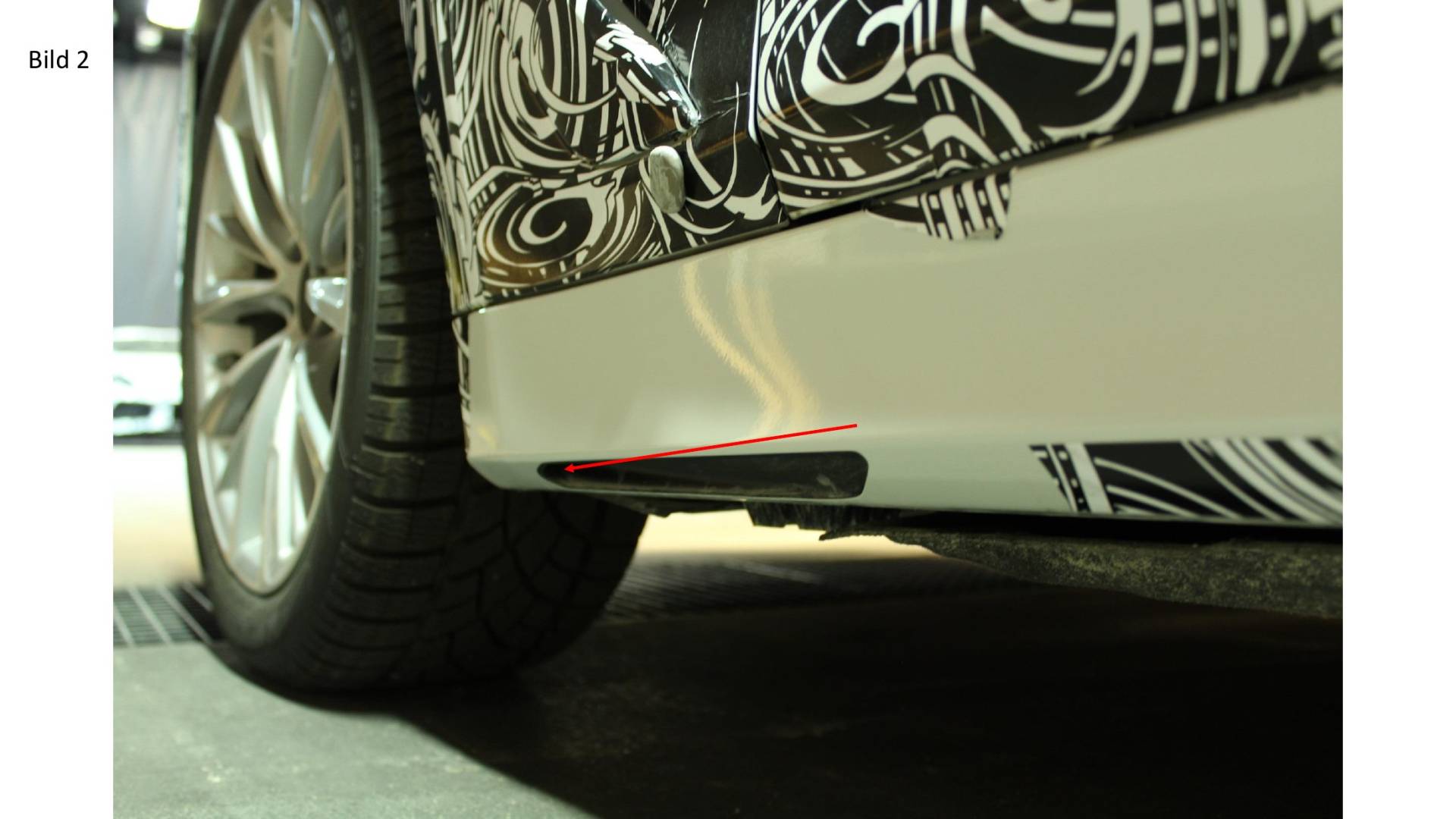

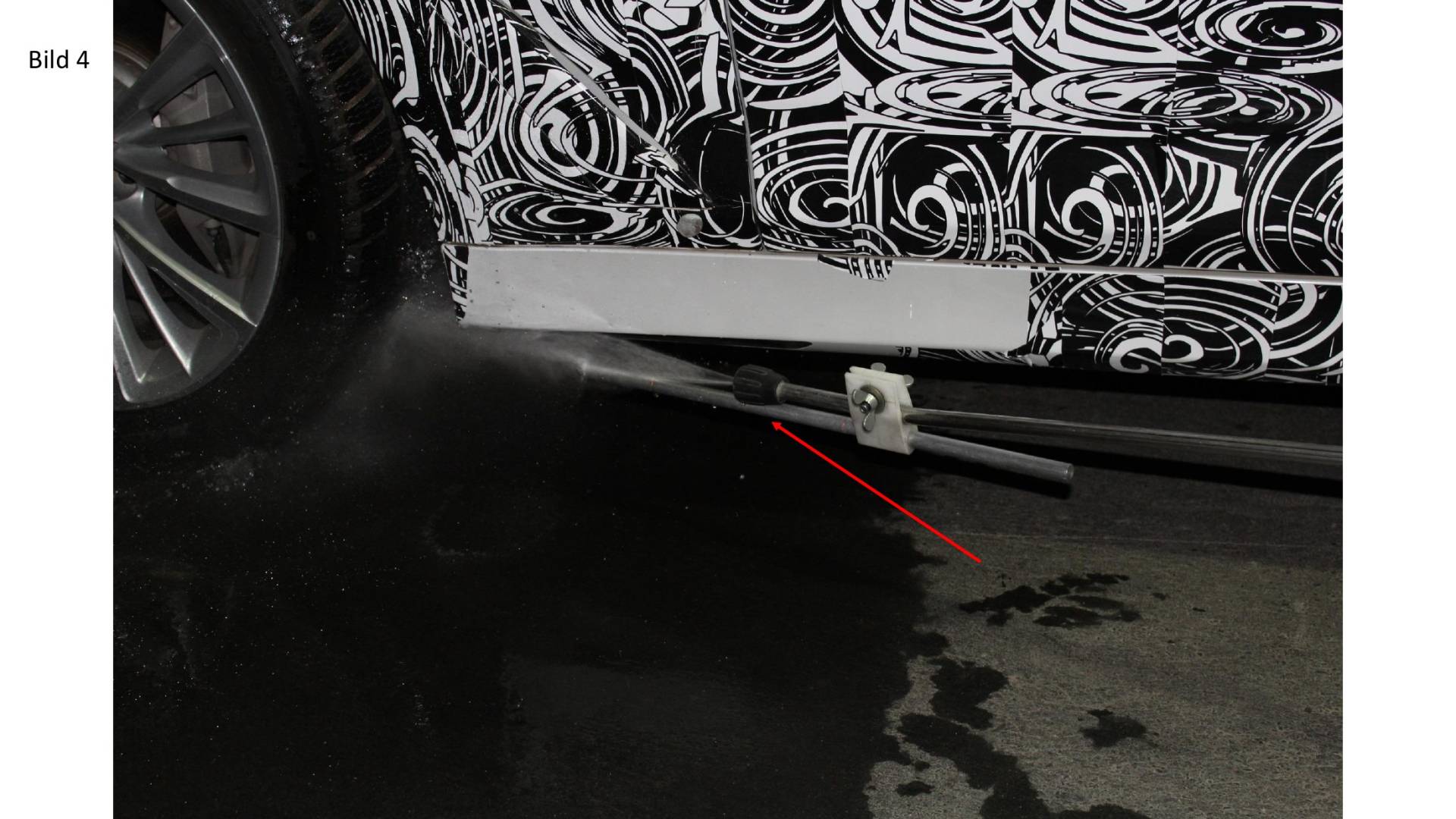

处理客户投诉时按如下方式操作。 通过以下步骤清洁导光片： 图2 在承梁中所安装光毯模块的地点和位置 图3 可用手电筒检查光毯导光片的位置和导光片上的脏污情况。 图4 用高压蒸汽射束清洁光毯模块的导光片。 高压喷射器的喷嘴必须直接对准光毯模块的导光片。 在此 注意高压喷 射器喷嘴和光毯模块导光片之间的距离不允许低于 20 cm。 更短的距离可能造成部件损坏。 在用高压喷射器清洁之后，进行光毯照射的第一次功能检查以及目检模块导光片是否干净（图 5）。 在此要注 意，在地面上照射时车辆要在水平面上。 同样，车辆两侧上的地面要么都保持干燥，要么都保持潮湿，因为在有两侧差别时会影响光型并且无 法进行对 照。 如果始终存在光毯照射看上去扭曲/变形的投诉，则按如下方式继续进行操作： 请使用长度约为 10 cm 的棒条（或类似棒条的部件）继续清洁光毯模块的导光片。 必须注意一端要 为圆形且不 锋利，以避免损坏导光片（图 6）。 在棒条的倒圆端上缠上一块湿的无纺布。 缠布的一端不允许比光毯照射口粗（图 7）。 现在，将缠布的棒条插入承梁中光毯照射口中（图 8）。 然后通过轻压和转动清洁光毯模块的导光片。 压力过高可能导致导光片划伤并改变光毯照射的对齐情 况（图 9）。 在清洁之后，棱镜上的导光片应变得干净（图 10，光毯已拆卸）。 无法在整个表面上清洁导光片， 因为导光 片的表面略大于光毯模块支架上的照射口面积（图 10 箭头）。 这对光毯照射没有负面影响。 如果本措施没有任何作用，则必须更换光毯模块。 为此，需要以下维修手册： 63 14 300 拆卸和安装左侧光毯 LED 模块 63 14 302 拆卸和安装右侧光毯 LED 模块 63 14 304 拆卸和安装两侧光毯 LED 模块。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

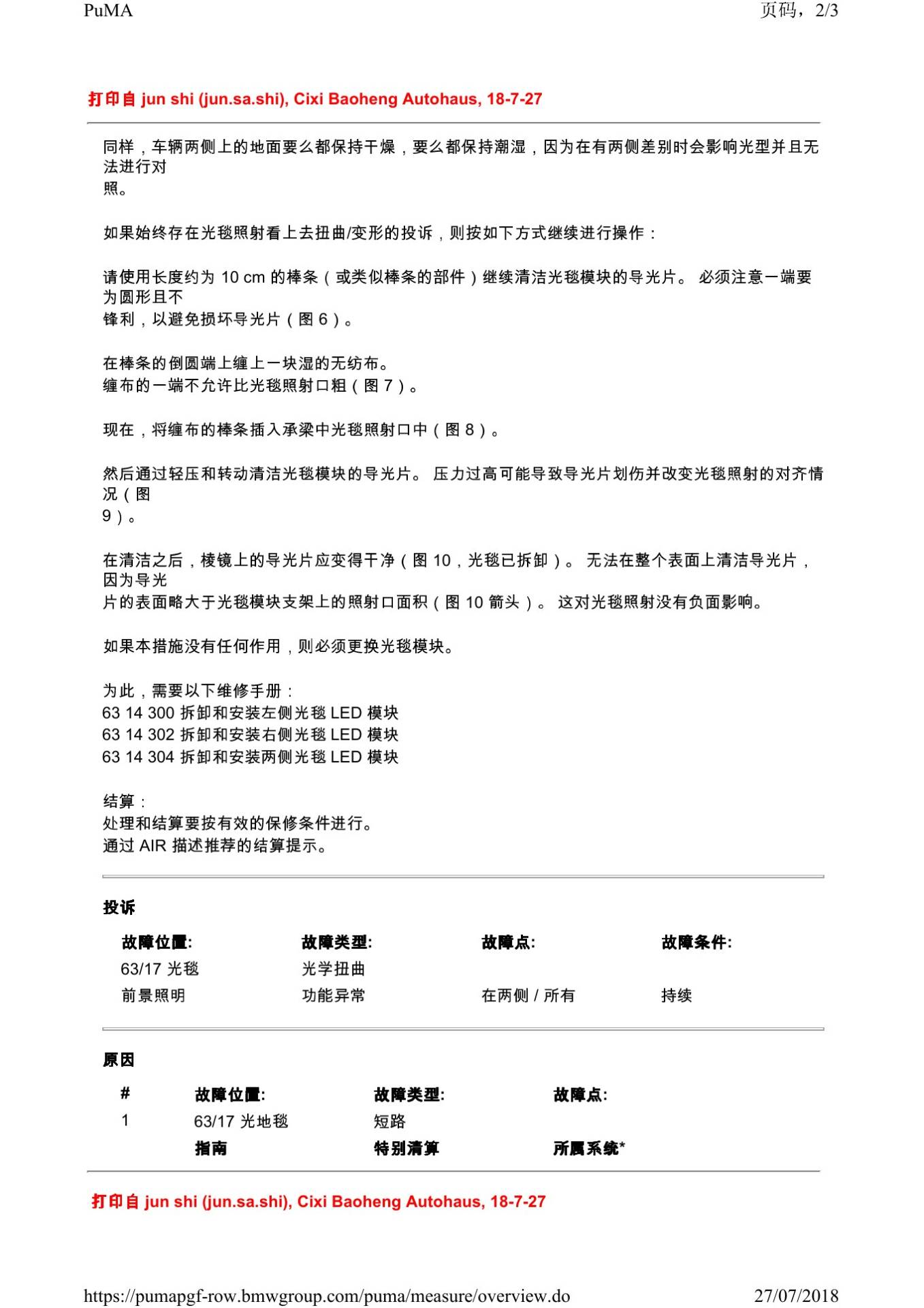

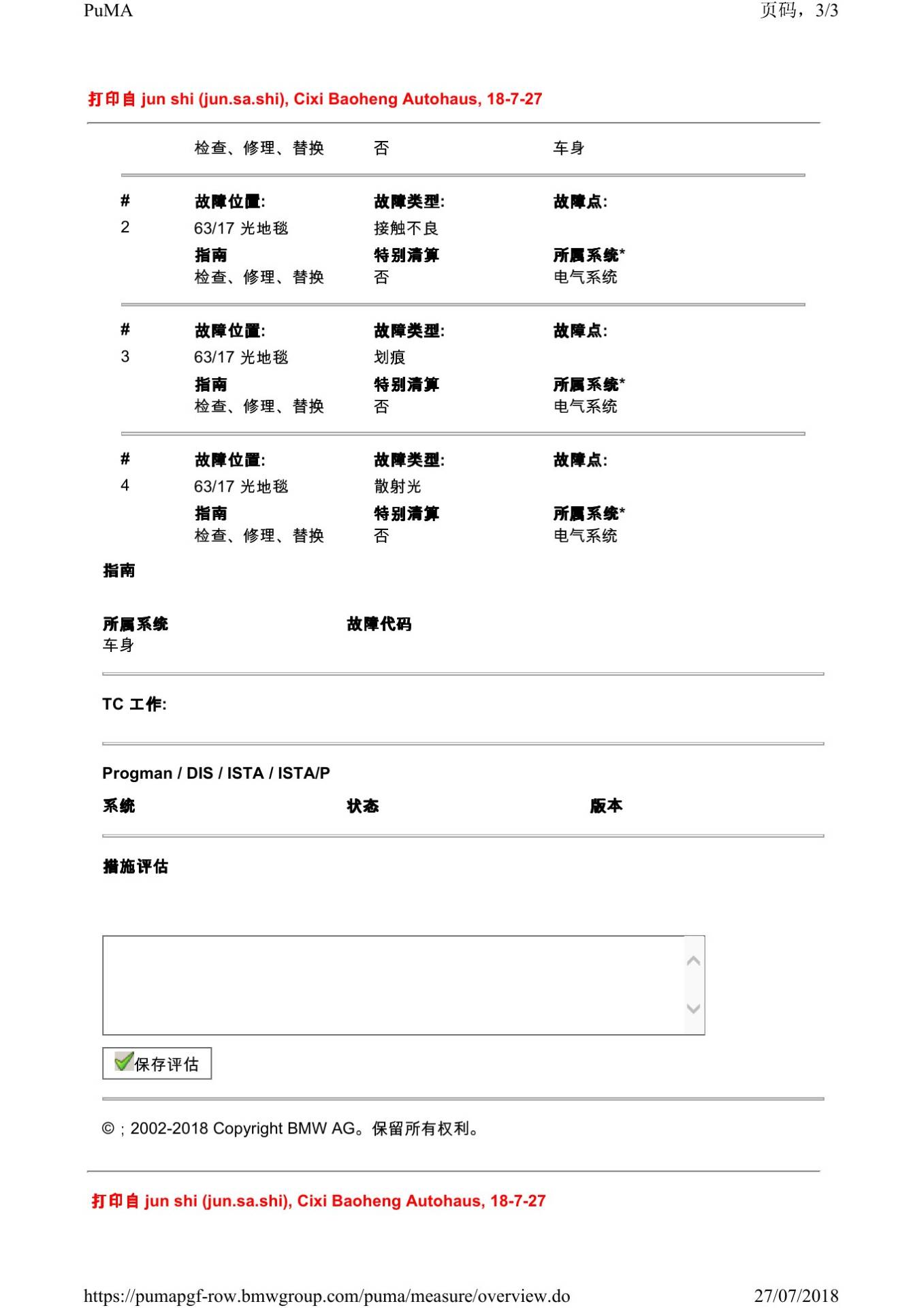

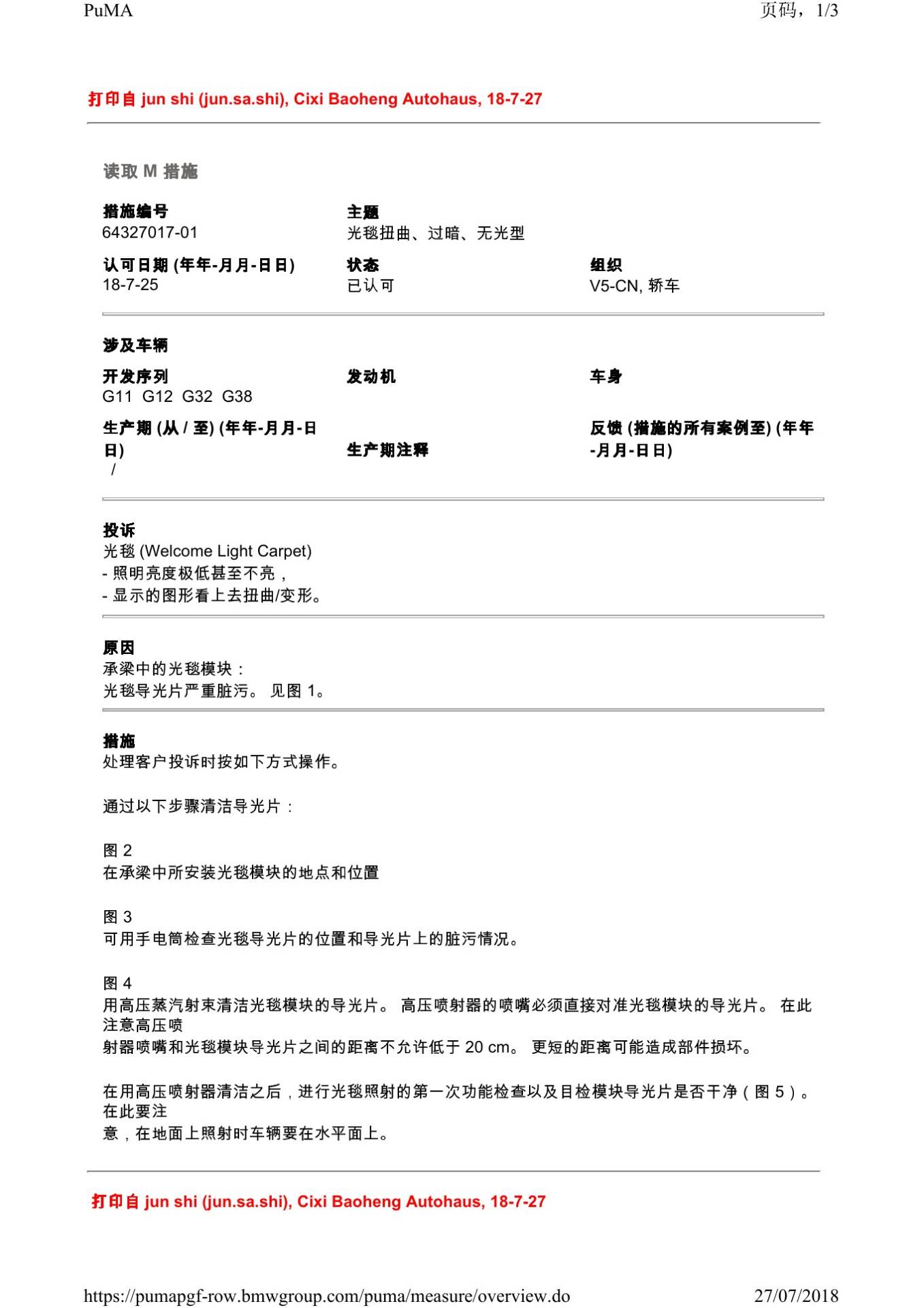

本文依据宝马PuMA技术通报64327017-01及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
