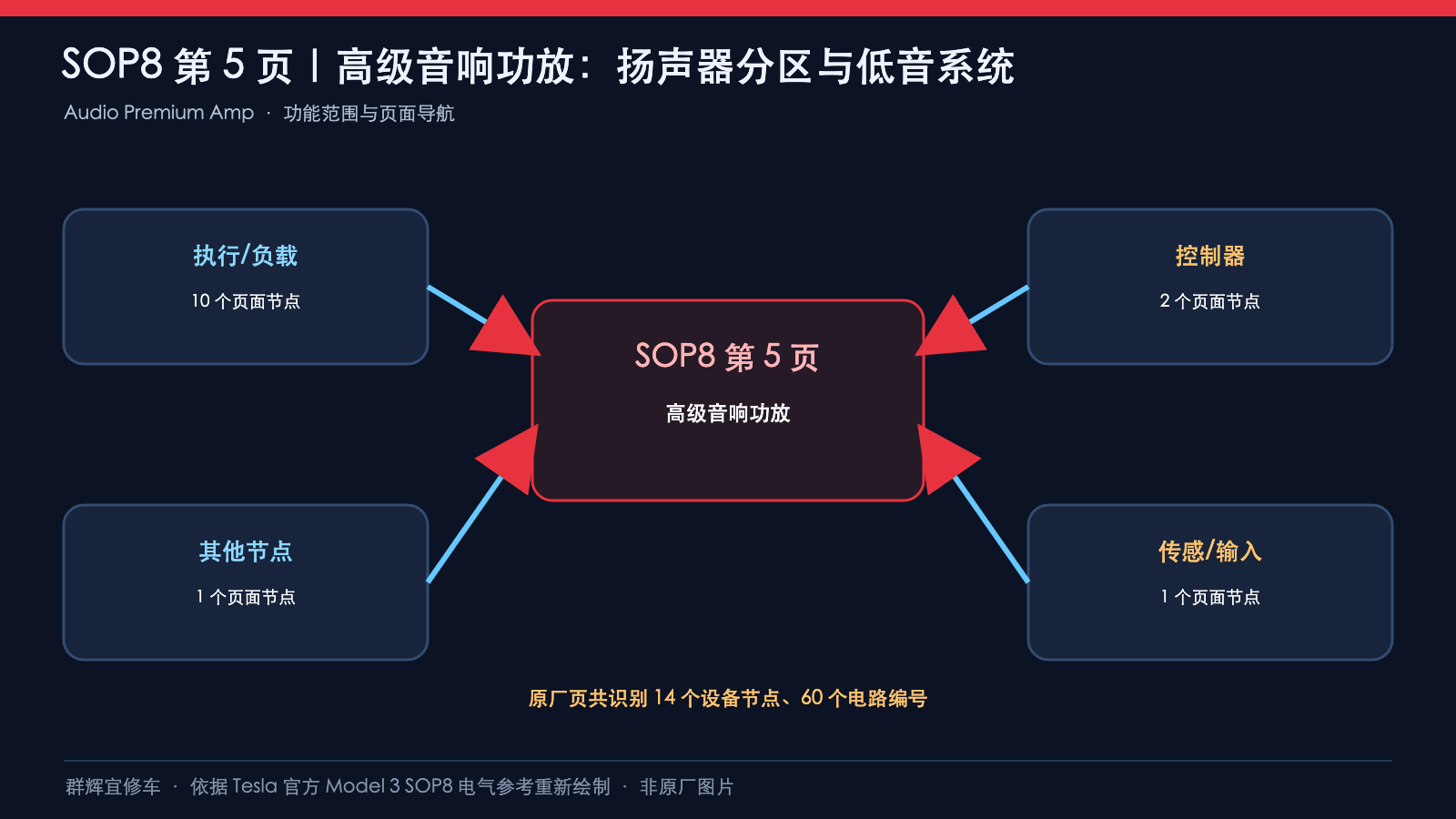

高级音响功放的A2B输入、模拟扬声器输出和车身控制器直通，必须分开追踪。本文依据Tesla Model 3 SOP8交互page=5的Audio Premium Amp与打印页6 OF 57（05 2023）整页核对。标题2024+不能代替VIN、生产日期及配置确认；本页主要为PAUDIO，局部门内支路另有LHST/RHST条件，实车缺少相应配置时不可照搬。

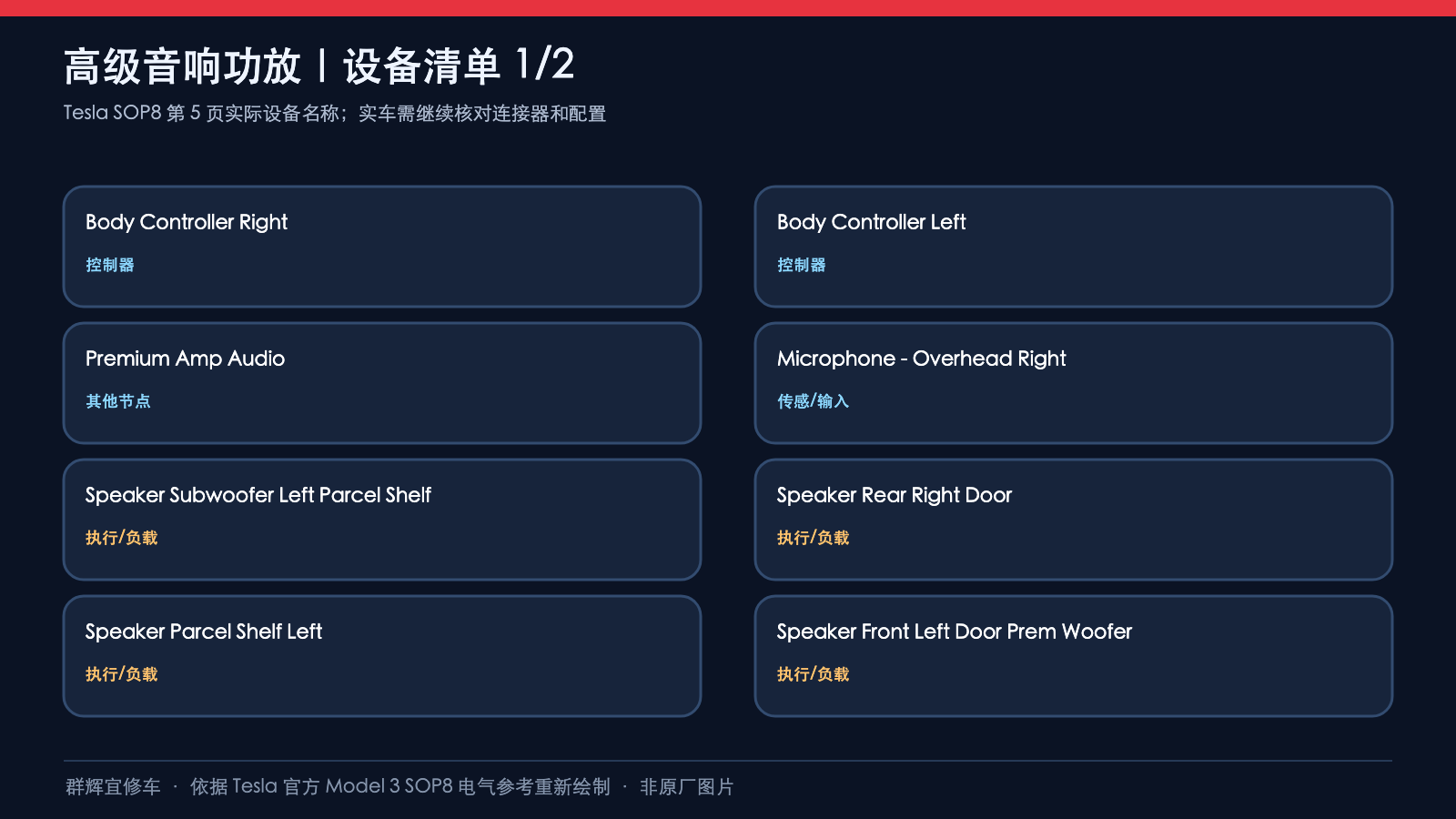

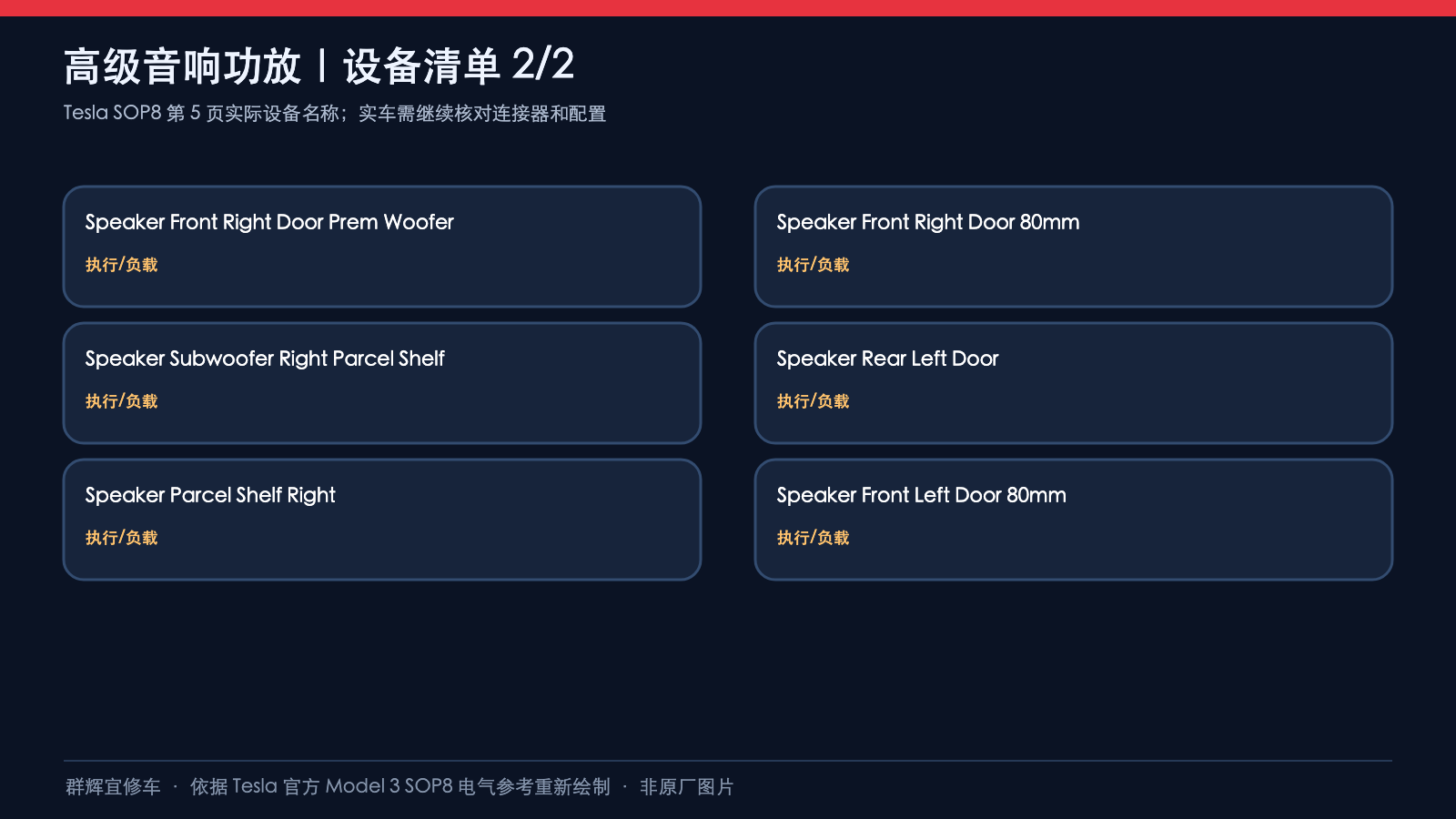

原图信息密集，下面将供电、A2B、前后门和后窗台输出分图说明。配图保留电气连线，不代表连接器正视／背视孔位；所有P/N必须连同连接器和针号核对。表内箭头表示追图顺序，并非实测电流方向。

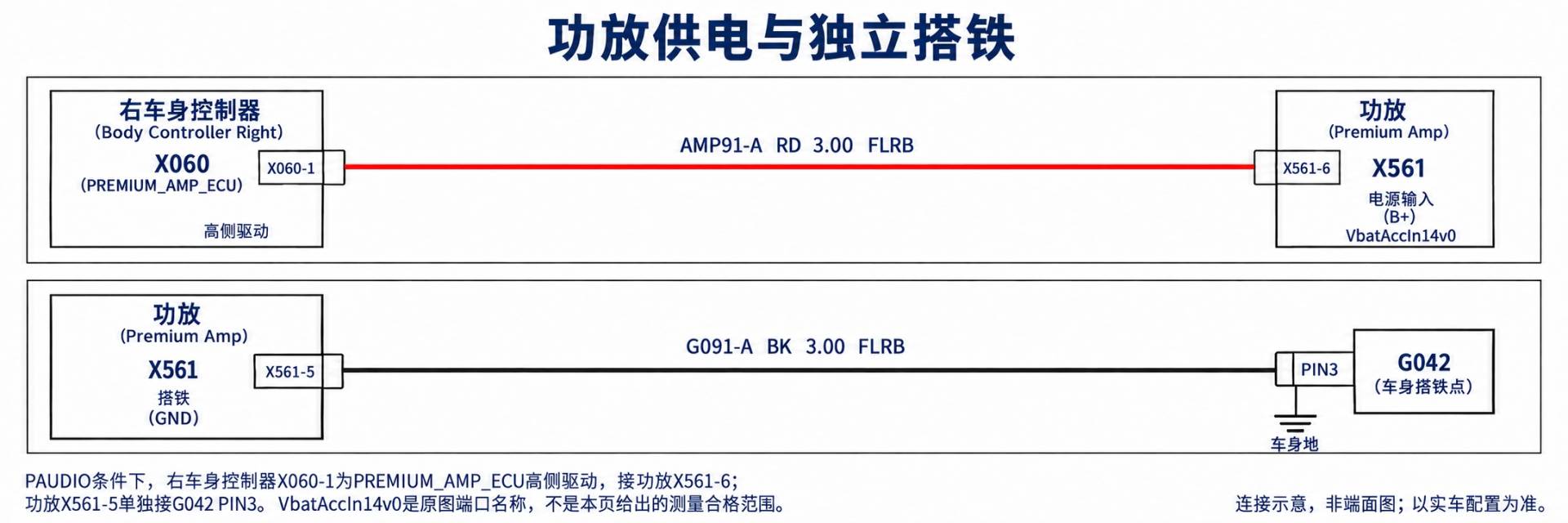

1、功放供电与独立搭铁
PAUDIO条件下，右车身控制器X060-1为PREMIUM_AMP_ECU高侧驱动，接功放X561-6；功放X561-5单独接G042 PIN3。VbatAccIn14v0是原图端口名称，不是本页给出的测量合格范围。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 右车身控制器 X060-1 | AMP91-A RD 3.00 FLRB | 功放 X561-6 |
| 功放 X561-5 | G091-A BK 3.00 FLRB | G042 PIN3 |

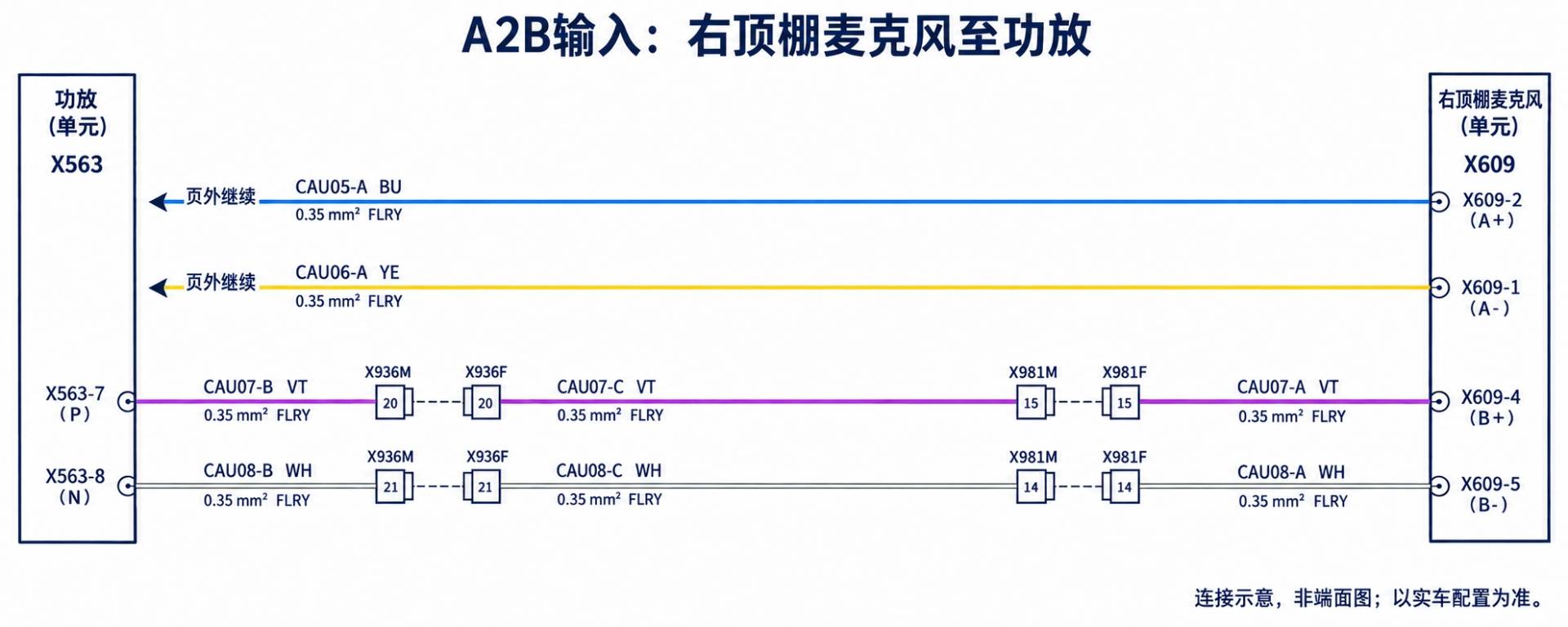

2、A2B输入：右顶棚麦克风至功放
功放接右顶棚麦克风B+/B-侧，经X981和X936两组接头。麦克风A+/A-的CAU05/06在本页指向页外，不能把页外箭头直接接成功放端。图中双绞符号不是两线短接。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X563-7（P） | CAU07-B VT → X936M/F-20 → CAU07-C VT → X981M/F-15 → CAU07-A VT | 麦克风 X609-4（B+） |
| 功放 X563-8（N） | CAU08-B WH → X936M/F-21 → CAU08-C WH → X981M/F-14 → CAU08-A WH | 麦克风 X609-5（B-） |
| 页外继续 | CAU05-A BU | 麦克风 X609-2（A+） |
| 页外继续 | CAU06-A YE | 麦克风 X609-1（A-） |

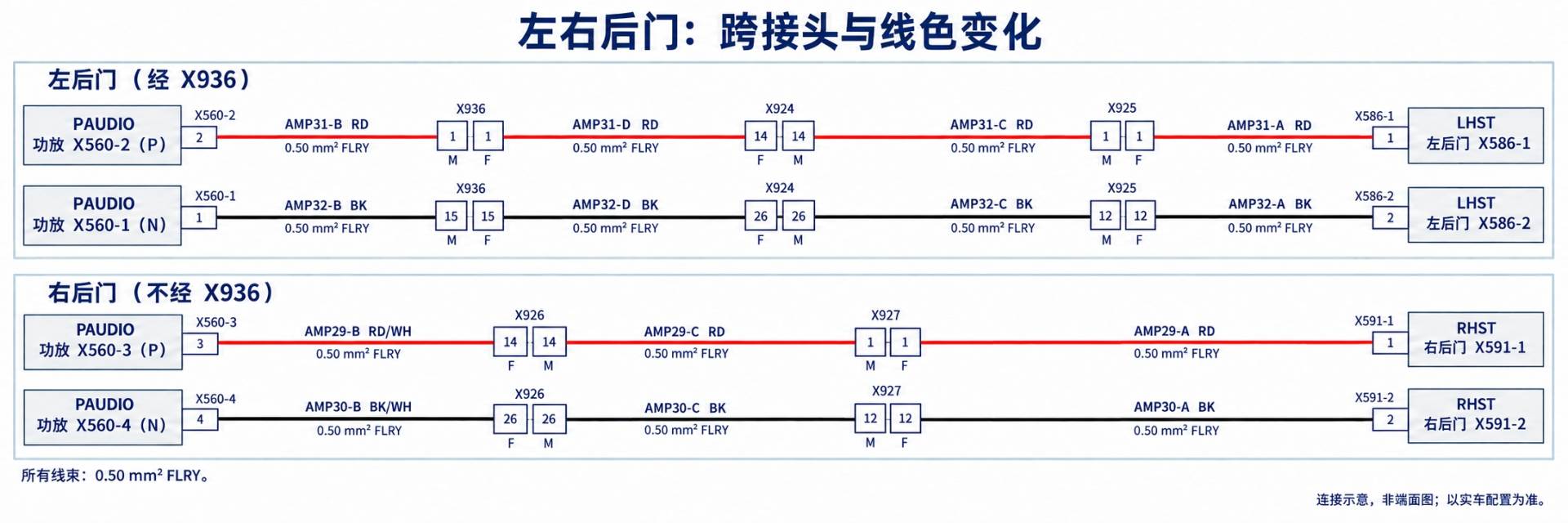

3、左右后门：跨接头与线色变化
左后门比右后门多经过X936。右后门B段为RD/WH和BK/WH，到C段改为RD和BK；不要按同一种颜色从头追到尾。末端分别保留LHST、RHST与PAUDIO组合条件。全部本组0.50 mm² FLRY。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X560-2（P） | AMP31-B RD → X936M/F-1 → AMP31-D RD → X924F/M-14 → AMP31-C RD → X925M/F-1 → AMP31-A RD | 左后门 X586-1 |
| 功放 X560-1（N） | AMP32-B BK → X936M/F-15 → AMP32-D BK → X924F/M-26 → AMP32-C BK → X925M/F-12 → AMP32-A BK | 左后门 X586-2 |
| 功放 X560-3（P） | AMP29-B RD/WH → X926F/M-14 → AMP29-C RD → X927M/F-1 → AMP29-A RD | 右后门 X591-1 |
| 功放 X560-4（N） | AMP30-B BK/WH → X926F/M-26 → AMP30-C BK → X927M/F-12 → AMP30-A BK | 右后门 X591-2 |

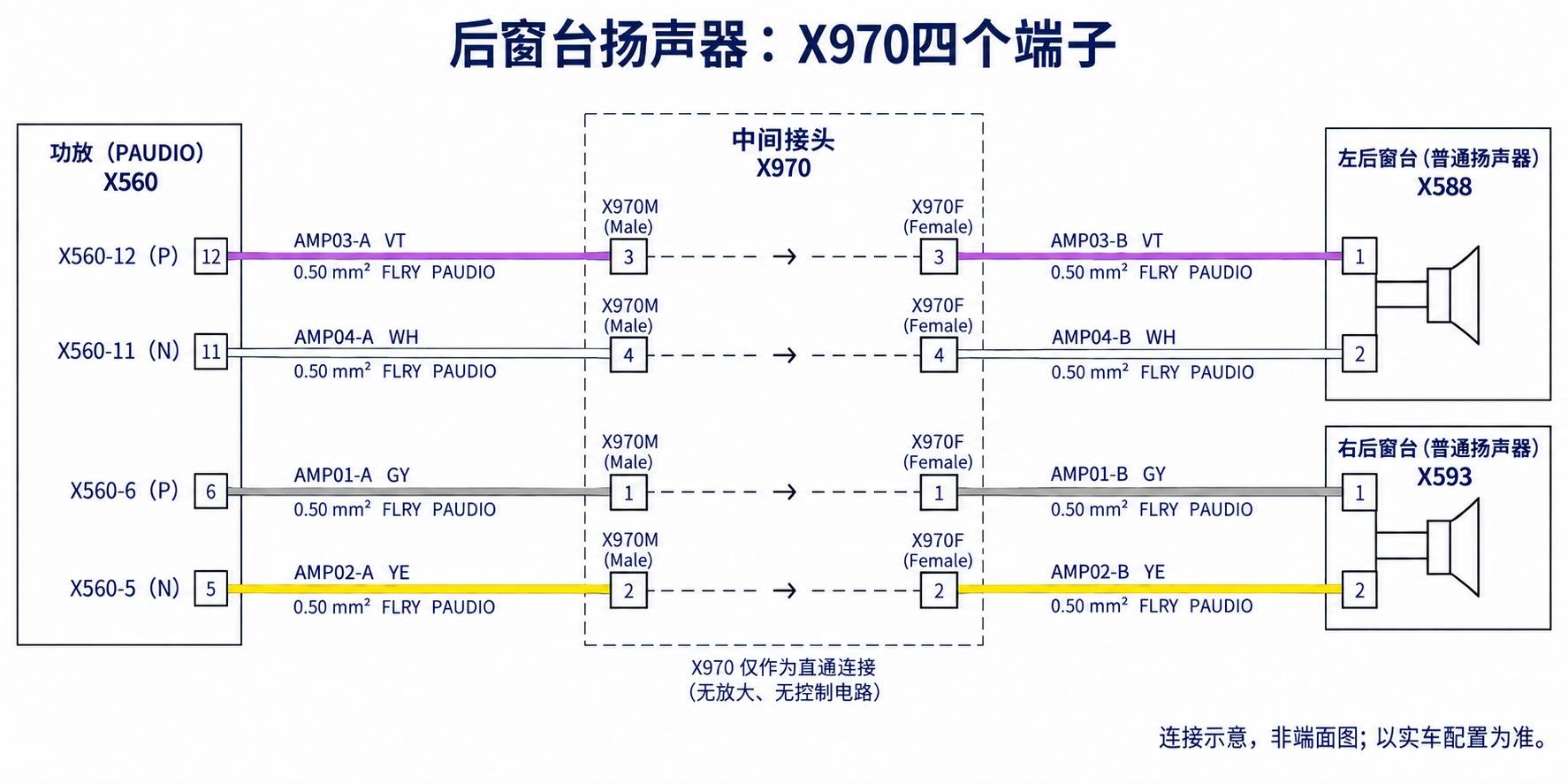

4、后窗台扬声器：X970四个端子
后窗台普通扬声器与后窗台低音扬声器是不同端点。本组左侧X588走X970-3/4，右侧X593走X970-1/2，不能按左右直觉交换。全部0.50 mm² FLRY，PAUDIO。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X560-12（P） | AMP03-A VT → X970M/F-3 → AMP03-B VT | 左后窗台 X588-1 |
| 功放 X560-11（N） | AMP04-A WH → X970M/F-4 → AMP04-B WH | 左后窗台 X588-2 |
| 功放 X560-6（P） | AMP01-A GY → X970M/F-1 → AMP01-B GY | 右后窗台 X593-1 |
| 功放 X560-5（N） | AMP02-A YE → X970M/F-2 → AMP02-B YE | 右后窗台 X593-2 |

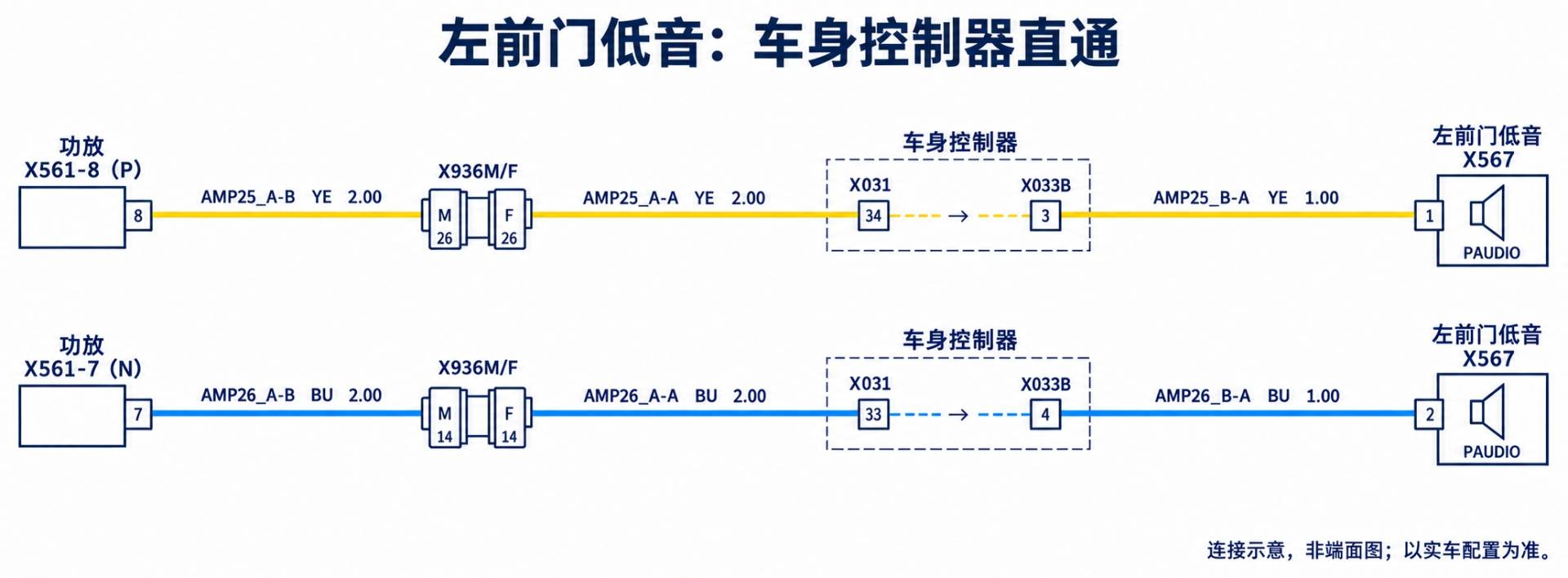

5、左前门低音：车身控制器直通
X031-34与X033B-3、X031-33与X033B-4在原图标为Pass-through。这里是功放输出穿过控制器的通路，不是车身控制器生成音频。控制器前2.00 mm²、门内1.00 mm²，PAUDIO。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X561-8（P） | AMP25_A-B YE 2.00 → X936M/F-26 → AMP25_A-A YE 2.00 → X031-34 ⇢ X033B-3 → AMP25_B-A YE 1.00 | 左前门低音 X567-1 |
| 功放 X561-7（N） | AMP26_A-B BU 2.00 → X936M/F-14 → AMP26_A-A BU 2.00 → X031-33 ⇢ X033B-4 → AMP26_B-A BU 1.00 | 左前门低音 X567-2 |

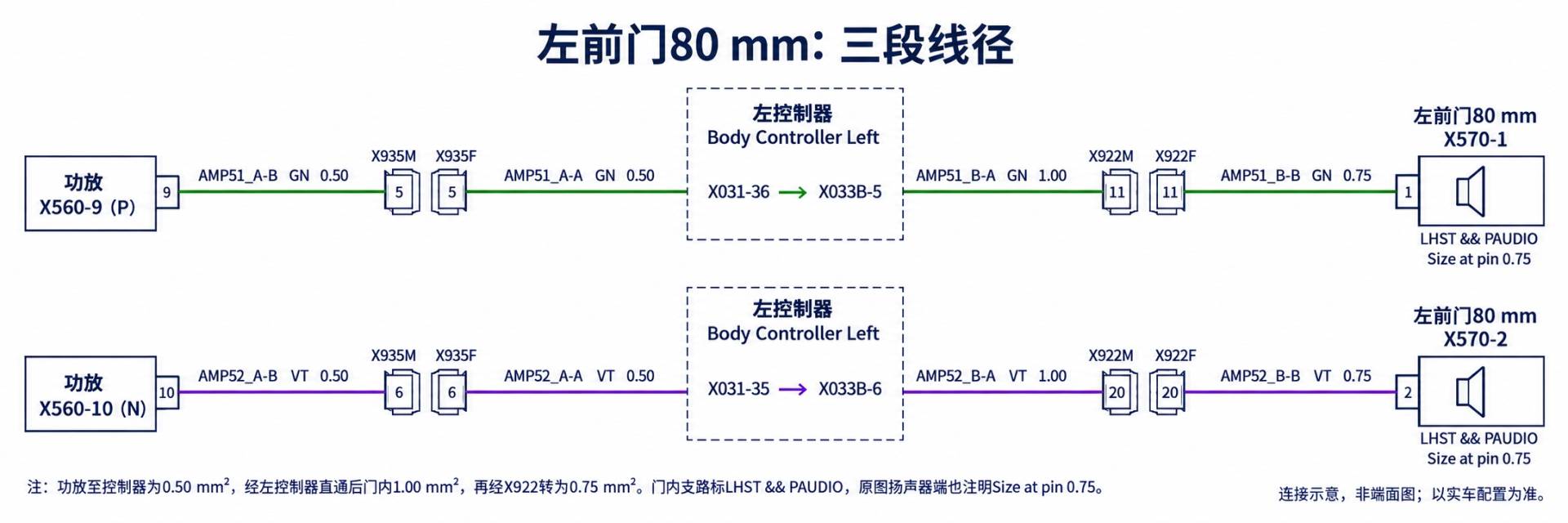

6、左前门80 mm：三段线径
功放至控制器为0.50 mm²，经左控制器直通后门内1.00 mm²，再经X922转为0.75 mm²。原图扬声器端也注明Size at pin 0.75。门内支路标LHST && PAUDIO，不要与右侧2.00 mm²输入段互换。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X560-9（P） | AMP51_A-B GN 0.50 → X935M/F-5 → AMP51_A-A GN 0.50 → X031-36 ⇢ X033B-5 → AMP51_B-A GN 1.00 → X922M/F-11 → AMP51_B-B GN 0.75 | 左前门80 mm X570-1 |
| 功放 X560-10（N） | AMP52_A-B VT 0.50 → X935M/F-6 → AMP52_A-A VT 0.50 → X031-35 ⇢ X033B-6 → AMP52_B-A VT 1.00 → X922M/F-20 → AMP52_B-B VT 0.75 | 左前门80 mm X570-2 |

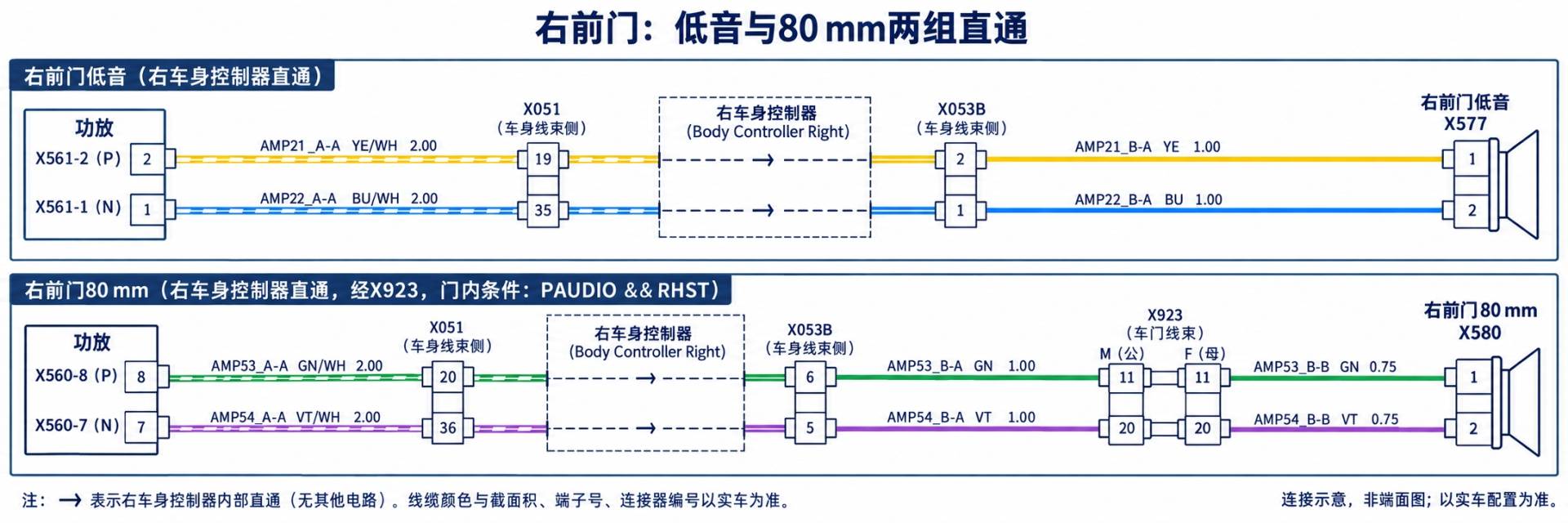

7、右前门：低音与80 mm两组直通
右侧低音和80 mm都经右车身控制器，但针号不同。两组输入均2.00 mm²并带白色条纹；输出改为单色1.00 mm²。80 mm末端经X923变0.75 mm²，门内条件为PAUDIO && RHST。⇢仅表示控制器内部原图直通。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X561-2（P） | AMP21_A-A YE/WH 2.00 → X051-19 ⇢ X053B-2 → AMP21_B-A YE 1.00 | 右前门低音 X577-1 |
| 功放 X561-1（N） | AMP22_A-A BU/WH 2.00 → X051-35 ⇢ X053B-1 → AMP22_B-A BU 1.00 | 右前门低音 X577-2 |
| 功放 X560-8（P） | AMP53_A-A GN/WH 2.00 → X051-20 ⇢ X053B-6 → AMP53_B-A GN 1.00 → X923M/F-11 → AMP53_B-B GN 0.75 | 右前门80 mm X580-1 |
| 功放 X560-7（N） | AMP54_A-A VT/WH 2.00 → X051-36 ⇢ X053B-5 → AMP54_B-A VT 1.00 → X923M/F-20 → AMP54_B-B VT 0.75 | 右前门80 mm X580-2 |

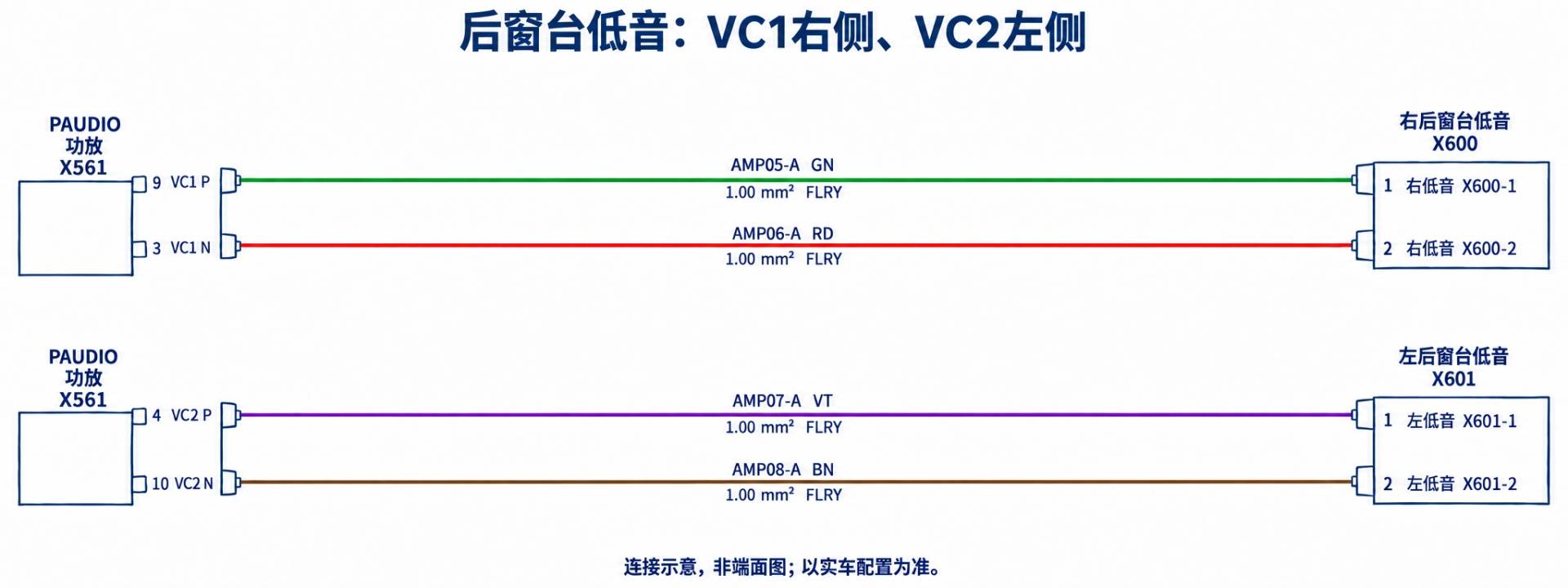

8、后窗台低音：VC1右侧、VC2左侧
功放端虽然写VC1/VC2，本页实际画成两个不同设备：右后窗台X600与左后窗台X601。不能据名称把它们重绘成同一只扬声器，也不能合并两个负端。全部1.00 mm² FLRY，PAUDIO。
| 功放／起点 | 线路、接头与直通 | 终点 |
|---|---|---|
| 功放 X561-9（VC1 P） | AMP05-A GN | 右低音 X600-1 |
| 功放 X561-3（VC1 N） | AMP06-A RD | 右低音 X600-2 |
| 功放 X561-4（VC2 P） | AMP07-A VT | 左低音 X601-1 |
| 功放 X561-10（VC2 N） | AMP08-A BN | 左低音 X601-2 |
9、如何读线号、双绞与条件标识
除供电／搭铁AMP91-A与G091-A使用FLRB外，本页上述音频线路均为FLRY；所有数字线径单位为mm²。A2B各段都是0.35 mm²。RD红、BK黑、VT紫、WH白、BU蓝、YE黄、GN绿、GY灰、BN棕；斜杠表示条纹色，不是两根导线。
线号中的下划线与连字符必须保留，例如AMP25_A-B和AMP25_B-A不是同一线段。字母后缀也不是线束字母：A2B的CAU07/08-B位于B线束，-C位于A线束，-A位于K线束。左后门AMP31/32依次为-B、-D、-C、-A；右后门AMP29/30为-B、-C、-A。
双绞标记表示成对布线关系，不能把交叉处增画成连接点。扬声器N是该路模拟输出负端，不等于车身搭铁；不要将各路N并接G042。本页只展示功放X561-5的独立搭铁。前门控制器内部Pass-through也不能改画成新的功放、继电器或电阻。
右后门设备旁的线束索引为ST，而末段线束条目标为1764463-XX-D（RT）并带RHST；右80 mm设备索引为PT，末段1764461-XX-D（DT）带RHST。这里保留原图标识差异，不据名称擅改为另一线束；订件应进一步核对车辆资料。

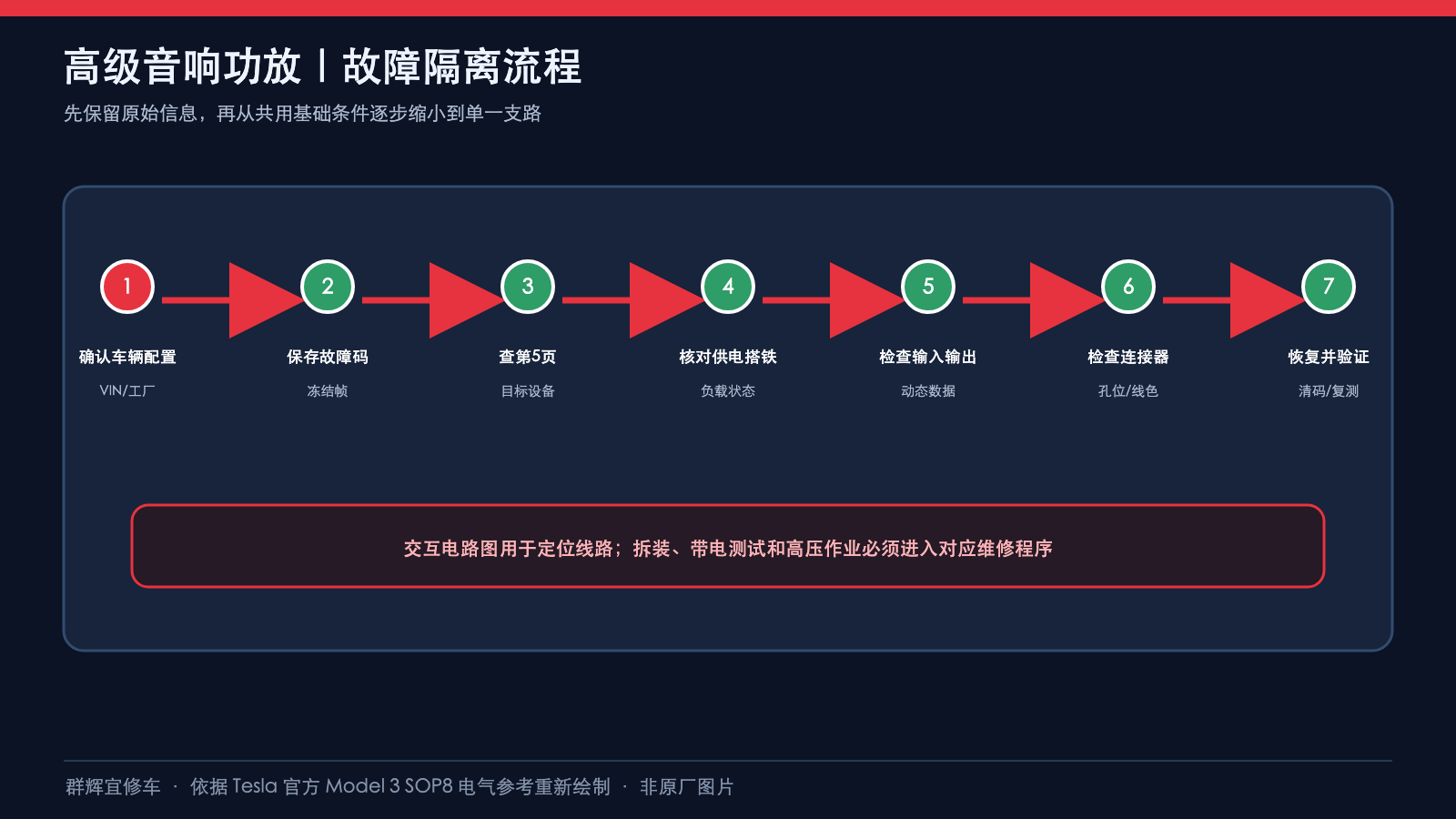

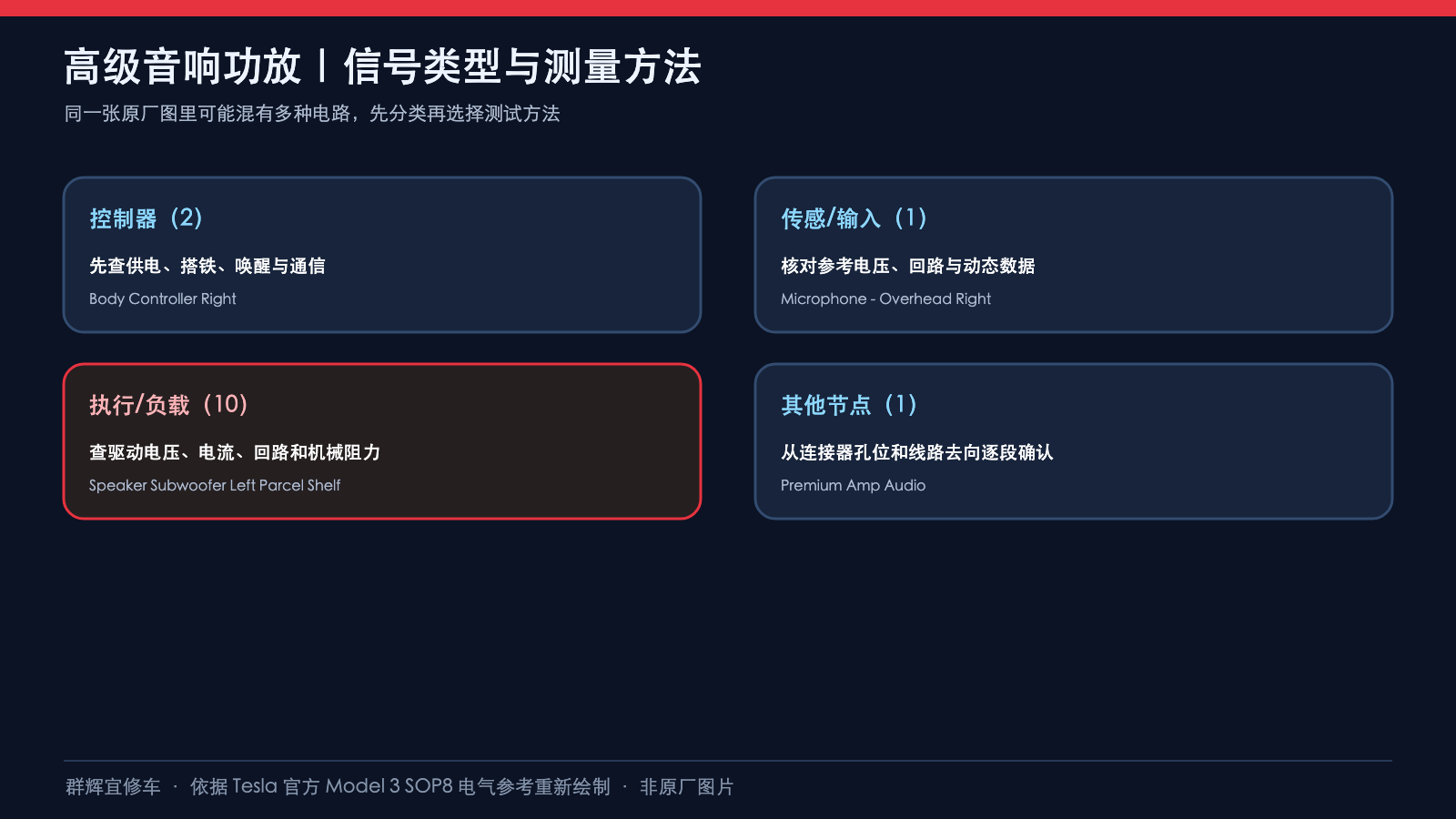

10、故障定位与测量边界
整套高级音响异常时，先按适用维修程序核对车辆工作状态、故障信息和配置，再区分功放供电／搭铁与A2B链路；只有个别扬声器异常时，按该路P/N成对追踪中间接头。共用接头不代表针号通用，左右前门的直通针号和线径均不对称。
本页没有给出扬声器阻抗合格值、A2B波形判定值、压降上限或带电拔插规则。不能据此给所有端子上电、用电池碰线测试、把音频负端接地，或直接对仍连接控制器的电路做电阻测试。任何测量须遵守对应原厂程序的隔离、断电、等待、工具和恢复条件；不以这张接线图替代维修诊断流程。
资料来源
Tesla SOP8 Audio Premium Amp交互图及原厂打印图。本文配图按实际原图连接重绘，非原厂原始图片；实车与对应最新原厂资料优先。
