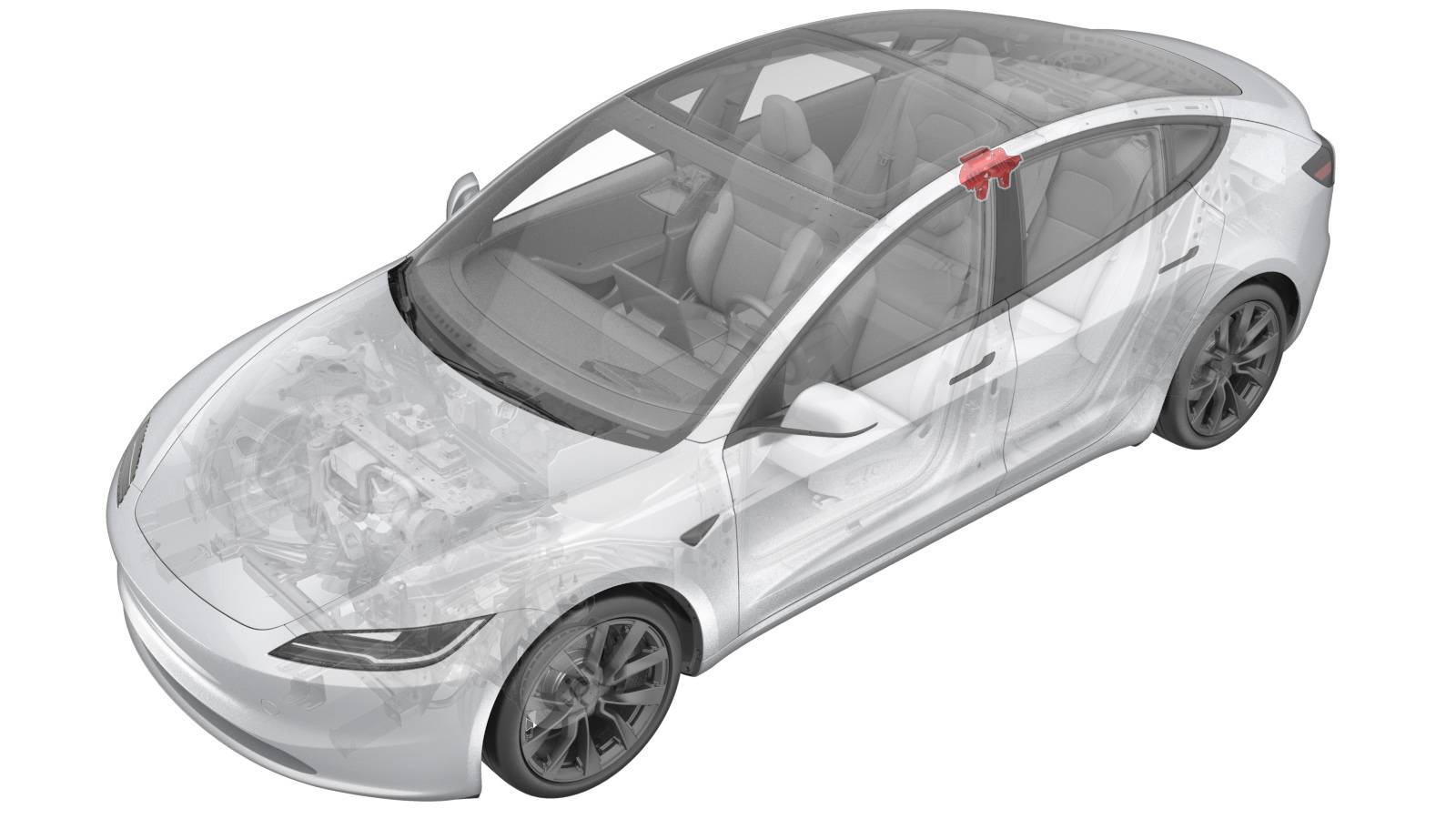

2024+ 特斯拉 Model 3 左侧 B 柱支架更换：气帘 9 N·m 与支架 2.5 N·m

适用范围：特斯拉 2024 年及以后款 Model 3 左侧 B 柱支架。该支架与左侧安全气帘相邻，拆装会松开气帘卡子和气帘固定螺栓。操作人员应先按特斯拉原厂 SRS 预防措施及关联拆装程序做好车辆和人员防护，不能把气帘当作普通内饰件随意拉扯。

固定件与关键参数

左侧 B 柱支架与车身之间有两颗螺栓，原厂复装扭矩为 2.5 N·m；左侧安全气帘与车身之间也有两颗螺栓，复装扭矩为 9 N·m。两组均推荐 10 mm 套筒，原厂列为可重复使用。气帘螺栓装回前，每颗螺栓螺纹应涂抹 Loctite 222。拆下气帘螺栓后要检查 captive washer 是否仍与气帘完好连接；若螺栓或气帘损坏，原厂要求更换气帘。

前置拆卸

依次拆卸第二排下部坐垫、左侧纵梁饰板、第二排左侧座椅侧部承梁、仪表板左端盖、左侧 A 柱下饰板、左侧 B 柱下/中/上饰板。原厂接着要求在车辆右侧完成相应饰板拆卸，再按顶篷独立程序松开后部顶篷。上述每项均有独立固定件和安全要求，须依照相应原厂程序操作。

拆卸支架

1. 用撬具拆下连接安全气帘与 B 柱支架的树形头卡子，将气帘从支架松开。
2. 用 10 mm 套筒拆下固定气帘到车身的两颗螺栓，并检查螺栓、垫圈和气帘状况；有损伤时按原厂要求处理。
3. 拆下固定左侧 B 柱支架到车身的两颗螺栓，再用撬具将支架从车身取下。不要让已松开的气帘承受支架重量或撬动力。

原厂操作图

安装顺序

1. 将左侧 B 柱支架对位车身，装回两颗支架螺栓，分别紧固至 2.5 N·m。
2. 装回安全气帘与支架之间的树形头卡子。气帘与车身的两颗螺栓装回前，在每颗螺纹涂抹 Loctite 222，然后分别紧固至 9 N·m。
3. 按原厂顶篷及饰板程序复位后部顶篷、左侧 B 柱上/中/下饰板、左侧 A 柱下饰板、仪表板左端盖、第二排左侧座椅侧部承梁和左侧纵梁饰板；右侧对应前置件亦按原厂顺序复位，最后装回第二排下部坐垫。

原厂操作视频

完工复核

逐点确认支架两颗螺栓与气帘两颗螺栓的扭矩分别正确，树形头卡子可靠卡接，气帘没有扭转、夹入饰板或受到硬件压迫。顶篷及两侧饰板应平整卡接，座椅侧部件和下部坐垫复位牢固。若气帘螺栓垫圈、气帘织物或固定点存在损伤，应遵循原厂 SRS 处理要求，不得仅靠外观整形交车。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：左侧 B 柱支架。

中文原厂程序：《支架 - B 柱 - 左侧 ((拆卸和更换))》

英文原厂程序：Bracket - B-Pillar - LH (Remove and Replace)

原厂资料编号（GUID）：GUID-05D3C101-CCF9-4D49-91EB-1BEF8E49BA0C
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-23。

相关操作分别查以下程序：

• 坐垫 - 第二排座椅 ((拆卸和更换))（英文原文）：用于拆卸第二排座椅下部座垫。按该资料执行此部件的拆卸和恢复要求。
• 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸左侧 B 柱中部饰板。按该资料执行此部件的拆卸和恢复要求。
• 边梁总成 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸左侧纵梁饰板。该链接提供此项操作的完整要求。
• 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸第二排左侧座椅侧部承梁。该链接提供此项操作的完整要求。
• 端盖 - 仪表板 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸仪表板左侧端盖。该链接提供此项操作的完整要求。
• 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸左侧 A 柱下饰板。该链接提供此项操作的完整要求。
• 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸左侧 B 柱下饰板。该链接提供此项操作的完整要求。
• 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))（英文原文）：用于拆卸左侧 B 柱上饰板。该链接提供此项操作的完整要求。
• 顶篷总成 ((拆卸和安装))（英文原文）：用于松开后部顶篷。该链接提供此项操作的完整要求。

本题适用边界：左 B 柱支架位于第二排座椅及 B 柱饰板相邻访问范围；支架图不能代替安全带和饰板复位核验。 作业前须按适用 VIN 和当前有效原厂版本重新确认，不把关联入口简单拼接成连续施工指令。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
