奔驰R230 SL防滚架更新：后舱饰板、机构拆装与SRS复查

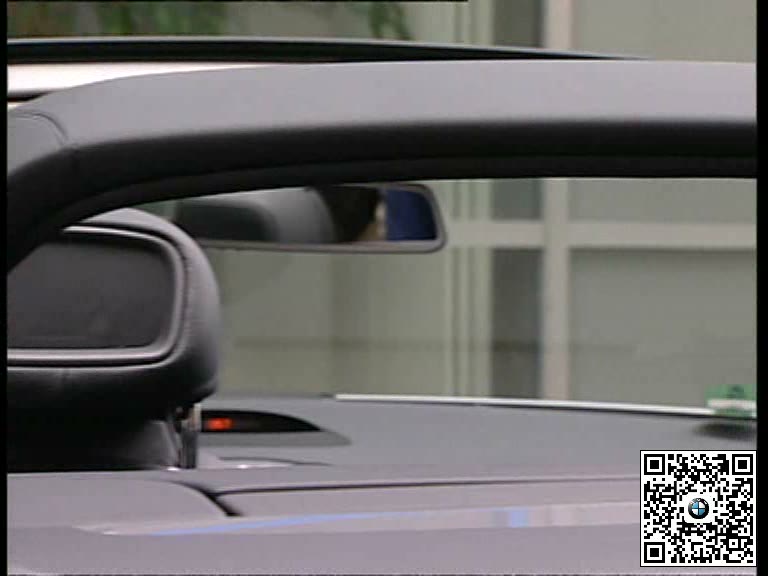

R230防滚架属于翻滚保护系统，机构带有快速动作和约束功能。维修前必须按SRS安全要求断电并避免进入未固定机构的动作范围。

更新件、紧固件和适用生产范围应按车辆识别号确认，不能只凭总成外观互换。

一、确认更新范围并执行SRS安全准备

核对车辆生产日期、现装防滚架版本和更新零件，记录故障存储。关闭点火，按规定断开蓄电池并等待，防止意外触发。

二、依次拆开门槛与后舱覆盖件

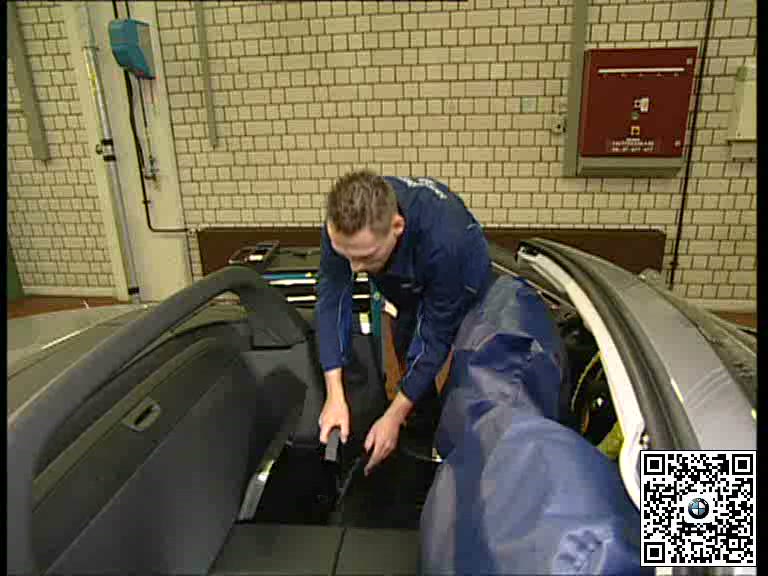

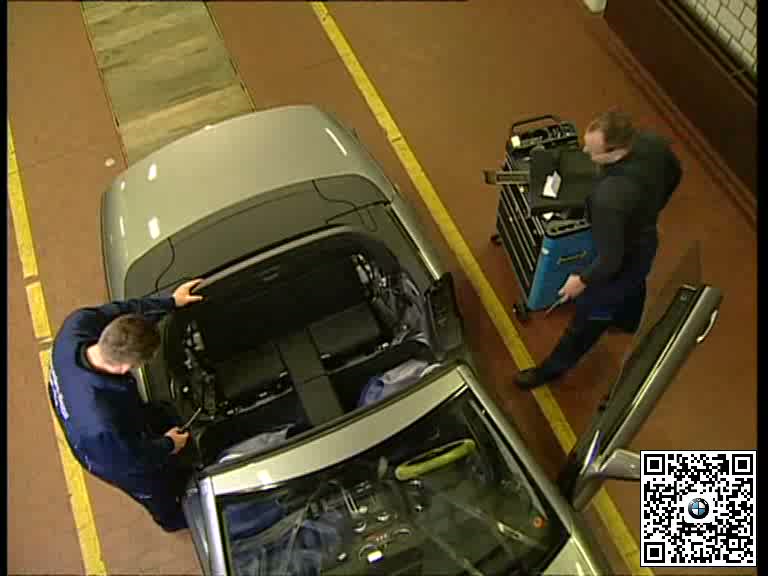

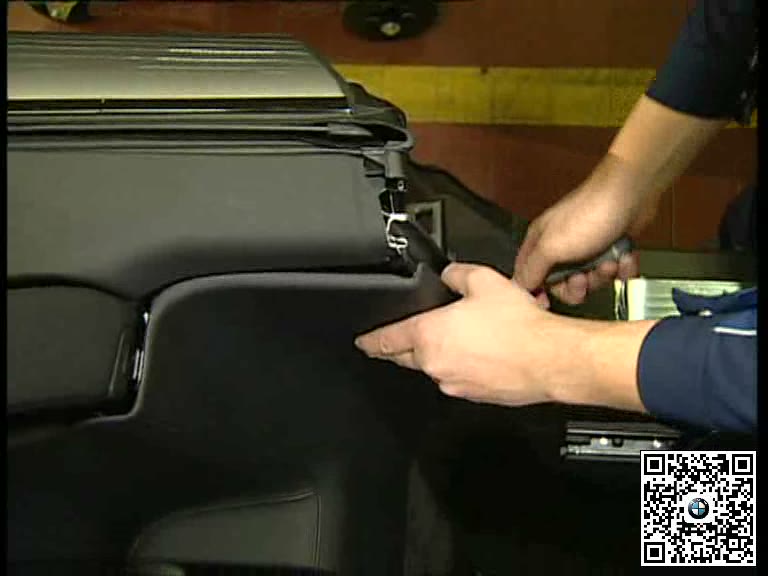

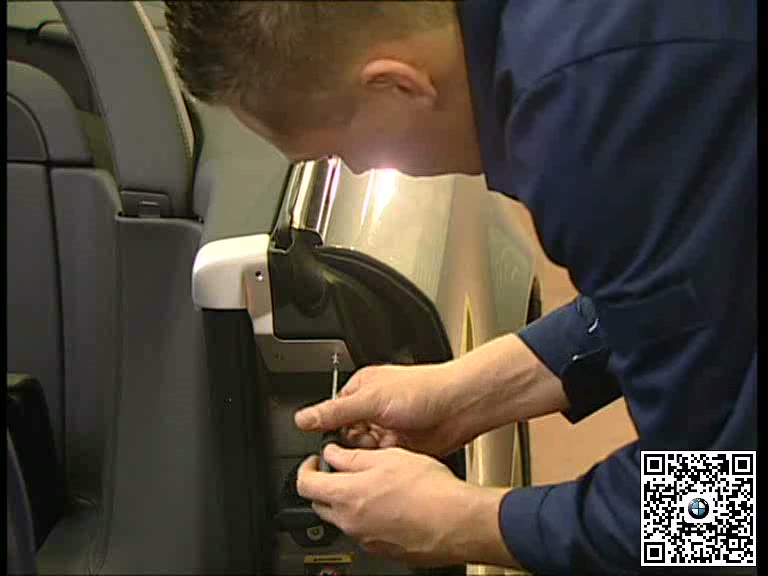

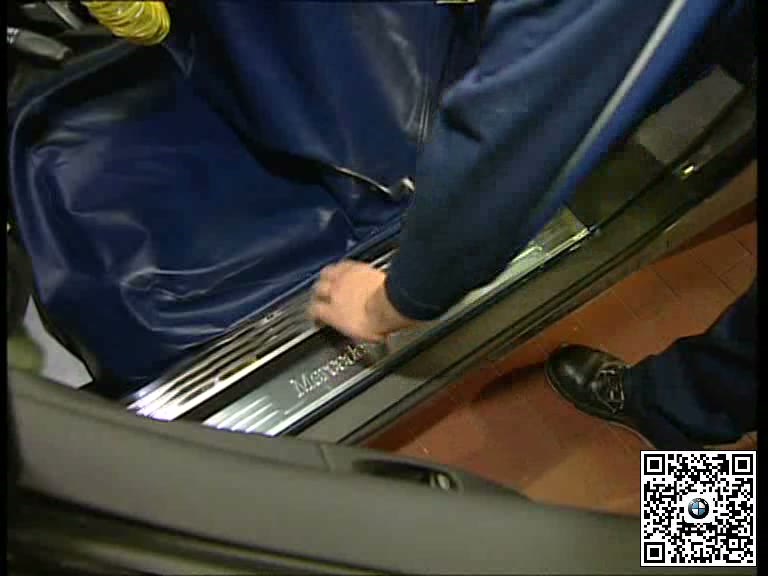

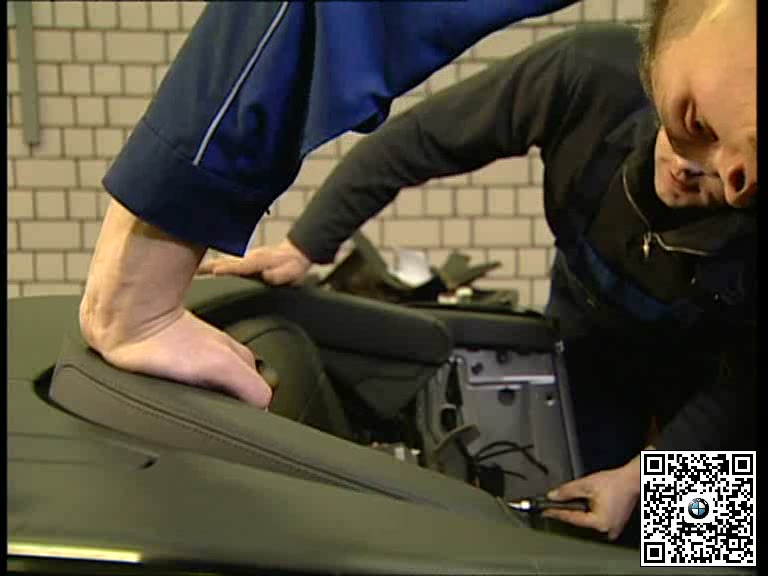

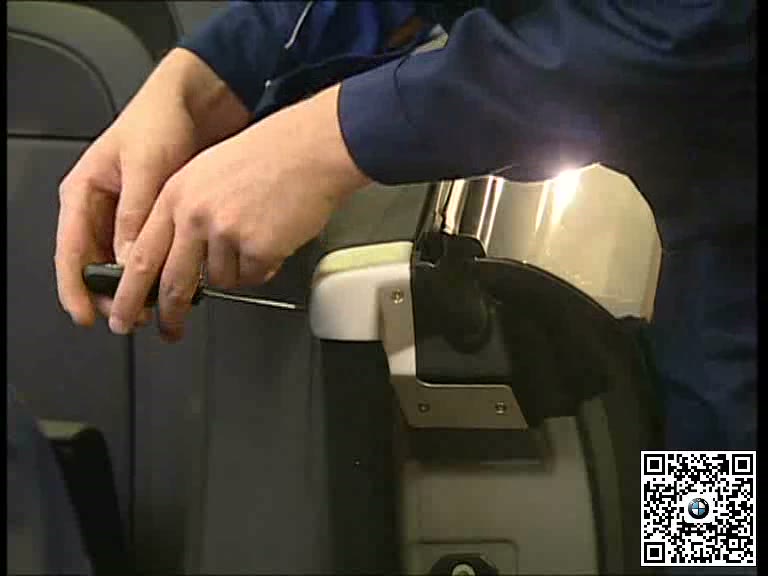

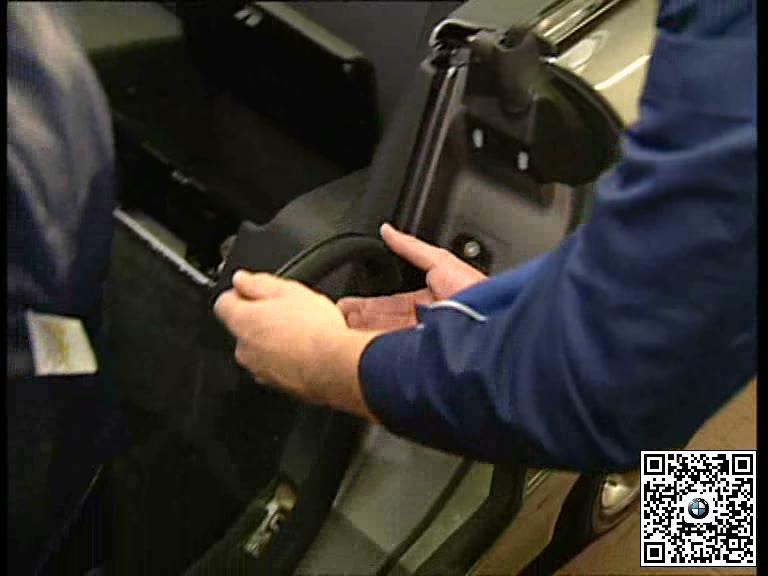

保护软顶、座椅和漆面，按搭接顺序释放门槛、后部侧饰板及防滚架周围覆盖。分类保存卡扣和紧固件，避免拉伤隐藏线束。

三、支撑机构并更换防滚架总成

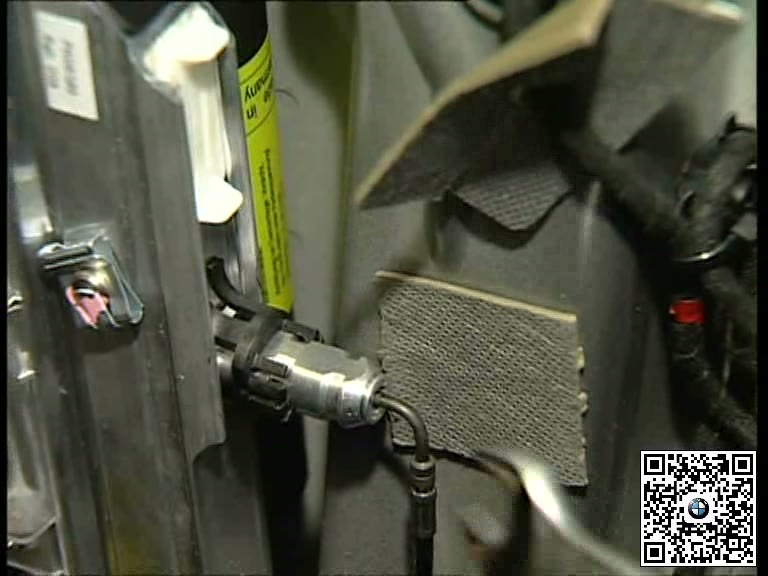

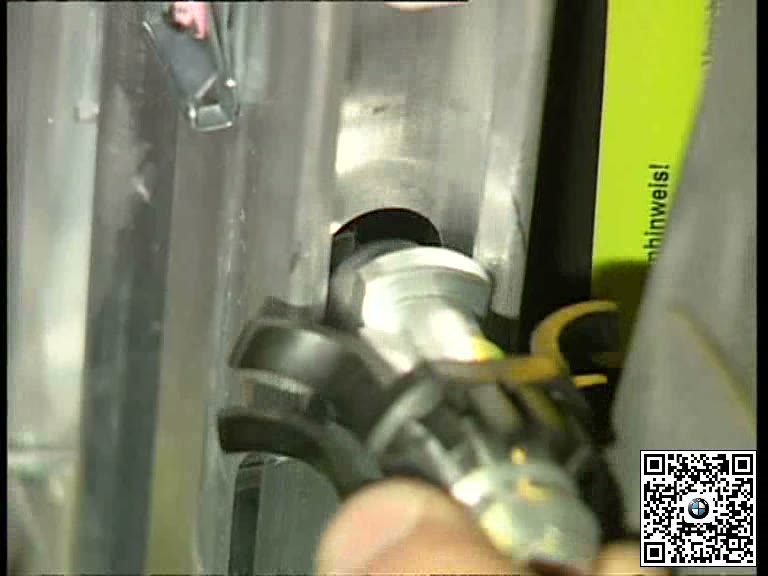

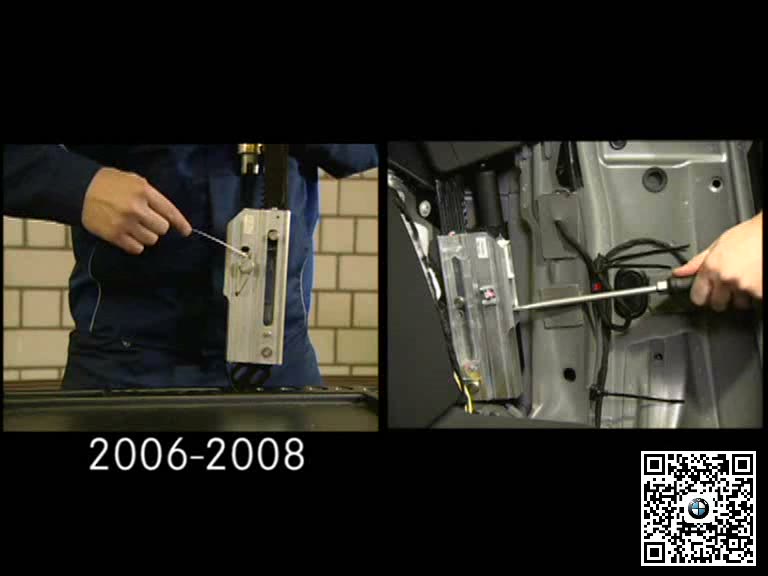

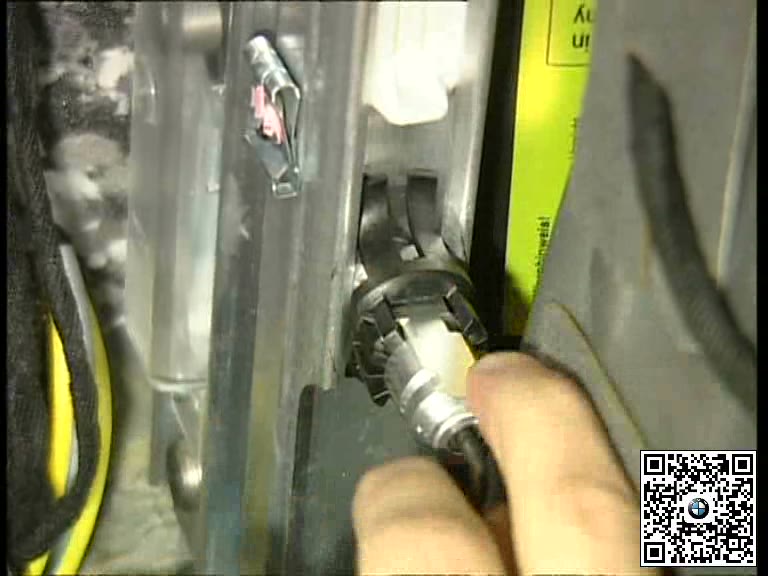

在拆除最后固定前支撑总成，断开电气连接并按规定顺序移出旧件。核对更新总成方向和安装点，装入后使用规定紧固件及扭矩固定。

四、恢复内饰并完成诊断复查

恢复插头、线束固定和全部覆盖件，重新连接蓄电池。读取翻滚保护及SRS系统状态，清除允许清除的故障，并检查饰板间隙和系统自检。

五、完工检查要点

• 更新部件和车辆适用范围已确认。
• 断电及SRS等待时间符合要求。
• 总成固定和电气连接正确。
• 诊断自检、故障存储和内饰装复已复查。
