奔驰W221仪表台总成拆装：SRS断电、中控分解、线束风道与移出

W221仪表台集成仪表、COMAND显示、中部出风、手套箱、膝部区域和多条线束风道，任何隐藏连接未释放都可能在移出时造成损坏。

仪表台内部同时涉及安全气囊和约束系统。作业前必须执行断电等待，并对插头和紧固件按位置做清晰标记。

一、保护内饰并完成SRS断电准备

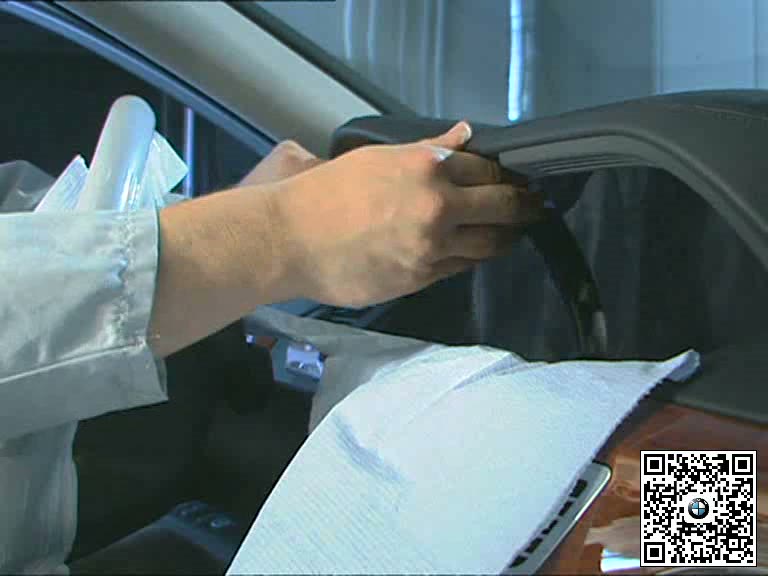

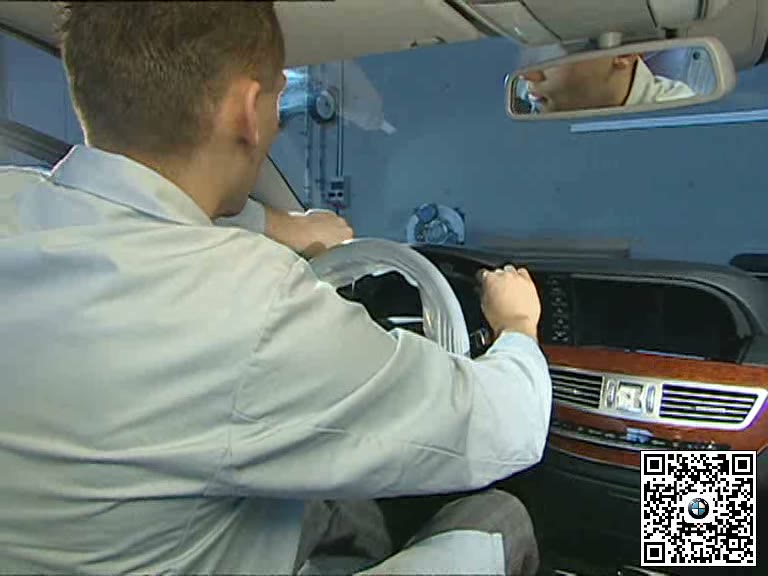

保存必要设置，调整座椅和转向柱以留出空间，覆盖门槛、座椅和高亮饰面。关闭点火，按维修要求断开蓄电池并等待。

二、拆除方向盘区域与中控部件

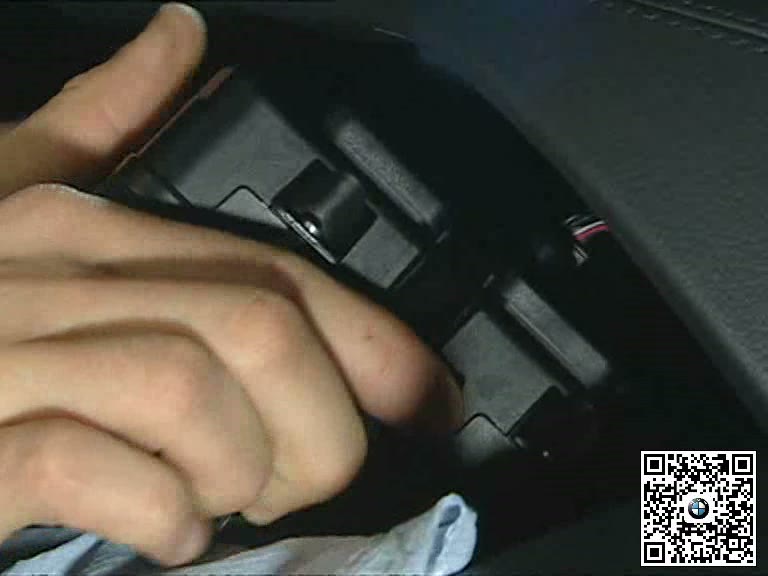

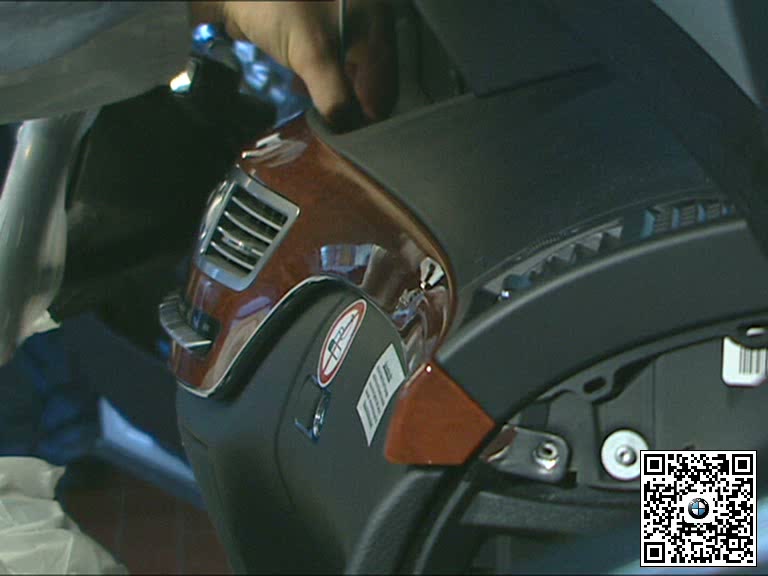

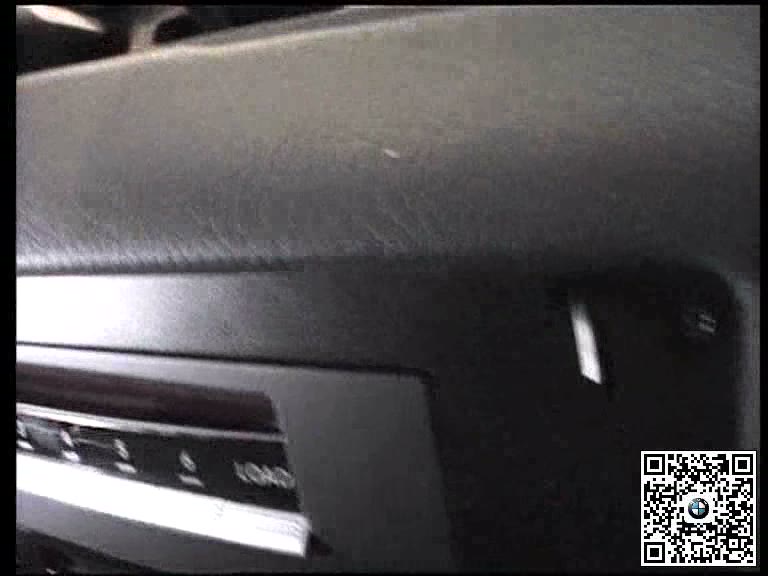

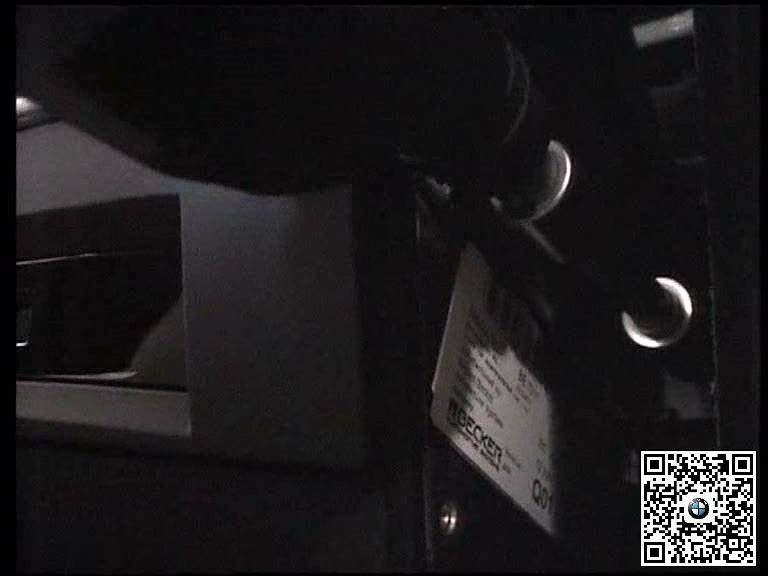

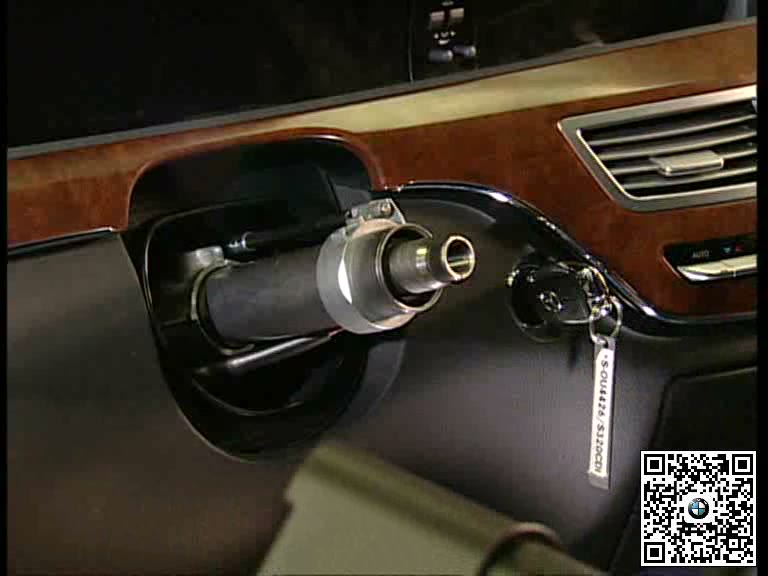

按安全顺序释放方向盘、转向柱覆盖和驾驶员侧附件，随后拆开中部饰板、出风口、显示及控制部件，逐个标记插头。

三、进入侧部固定并释放线束风道

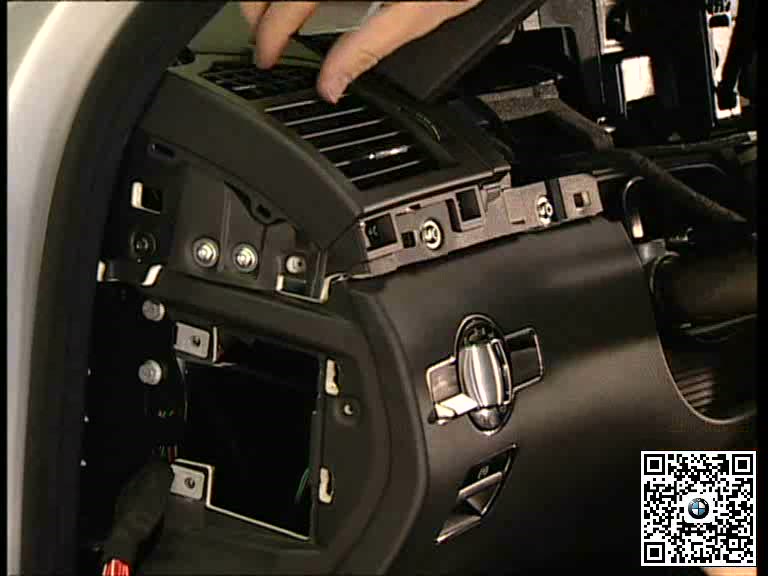

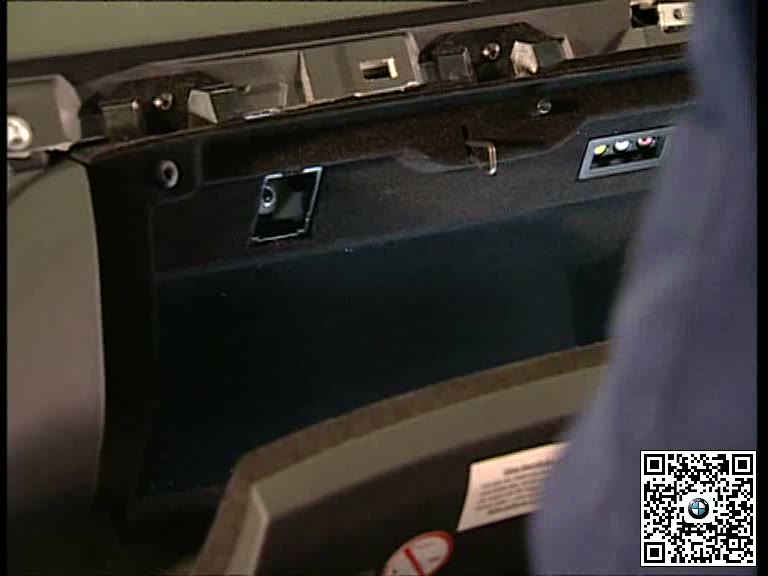

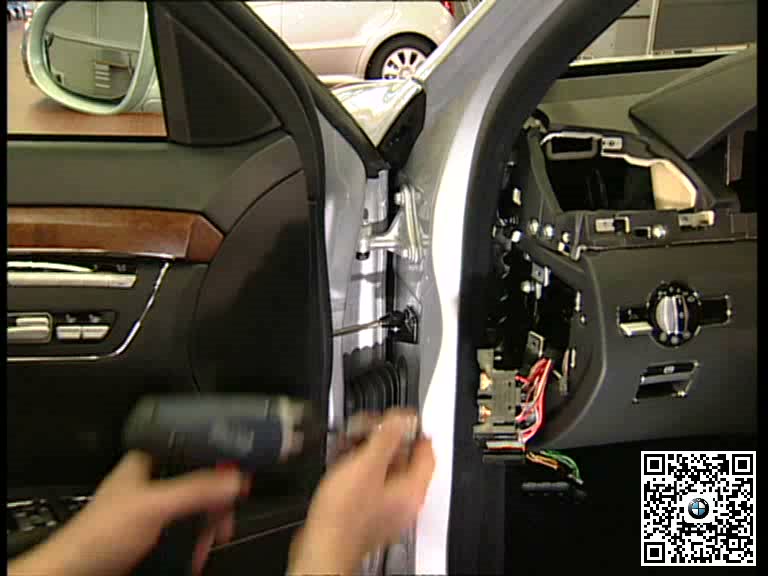

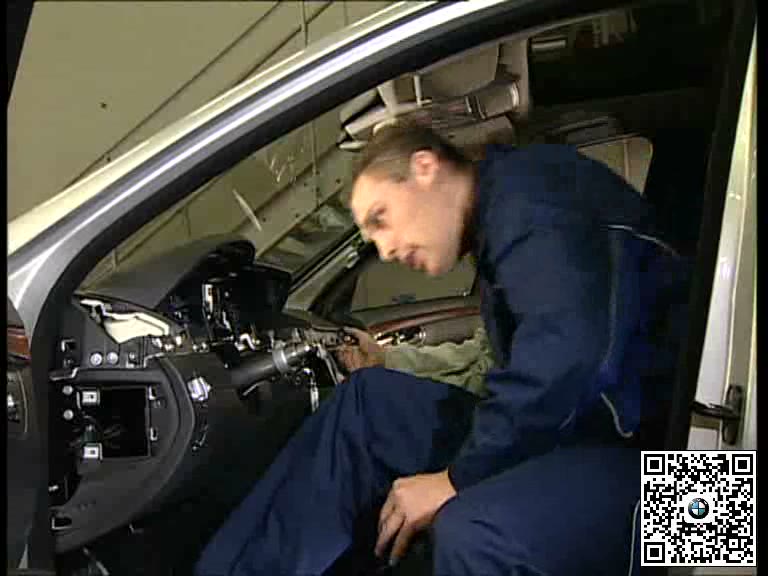

拆下手套箱、侧盖及下部覆盖，找到仪表台两侧和内部固定。检查并断开线束支架、接地连接、照明插头和空调风道。

四、两人移出总成并完成装复检查

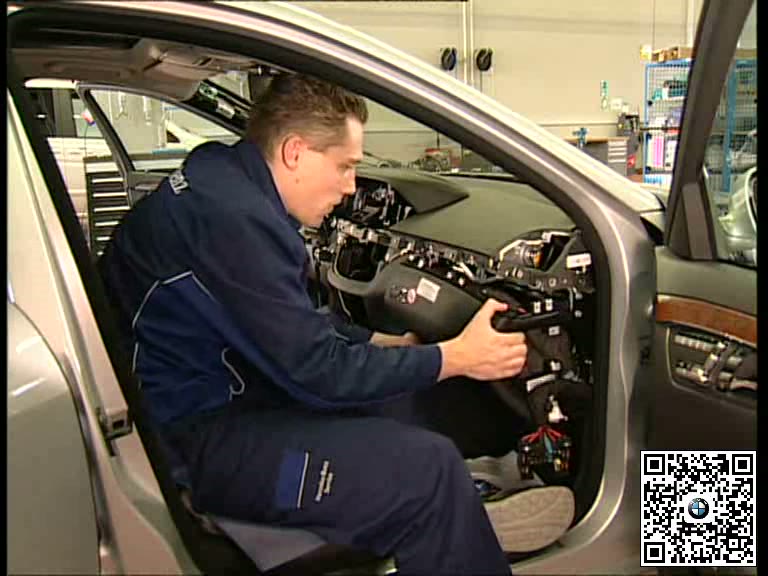

确认所有连接已经释放后，由两人均匀托住仪表台并从车门方向移出。装复时按标记恢复线束与风道，最后检查SRS、转向柱、显示、空调和全部开关。

五、完工检查要点

• SRS断电和等待程序已执行。
• 所有插头、接地点和紧固件均有位置标记。
• 移出前线束及风道已完全释放。
• 装复后SRS、空调、显示和控制功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
