奔驰CELETTE Multi-Z车身校正夹具：图纸识别、立柱装配与基准检查

车身校正夹具通过多个规定基准点固定和测量车身，立柱、顶头或安装方向错误，会让本应正确的车身落不到夹具上，也会造成错误的尺寸判断。

每次装配必须以对应车型和车身版本的夹具图为依据，不能仅凭零件外形或以往经验排列。

一、根据车辆数据选择对应夹具图

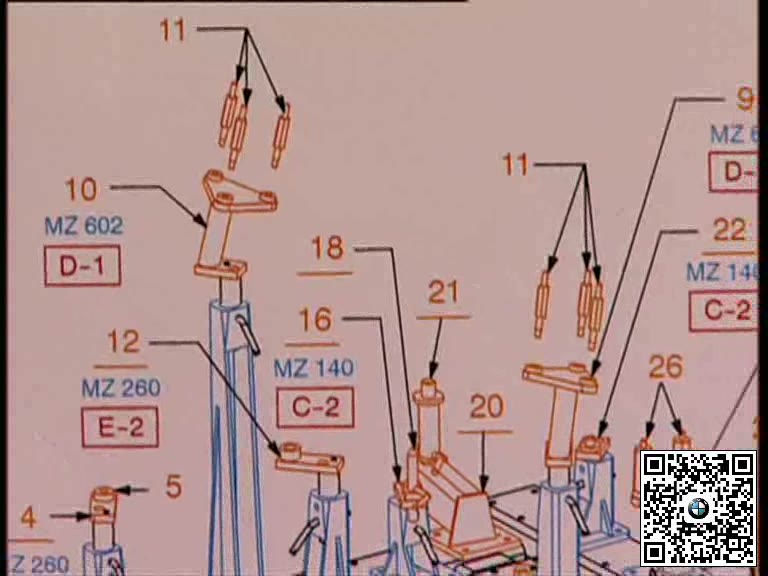

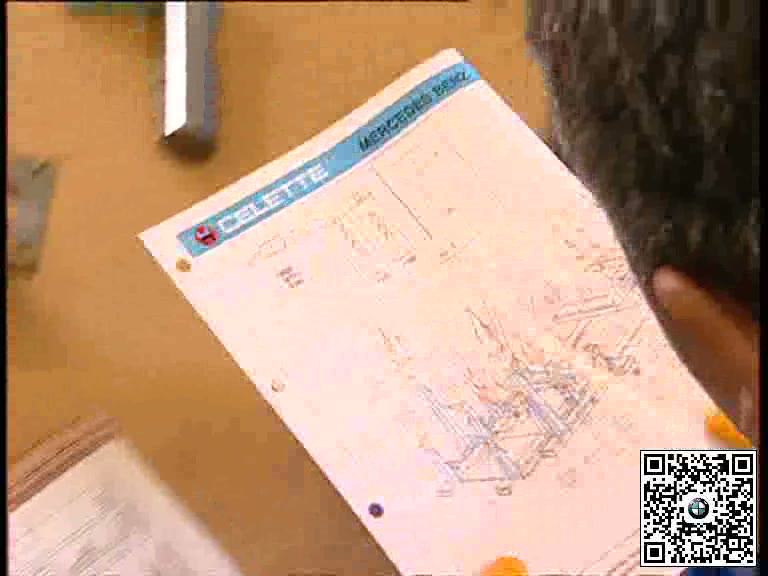

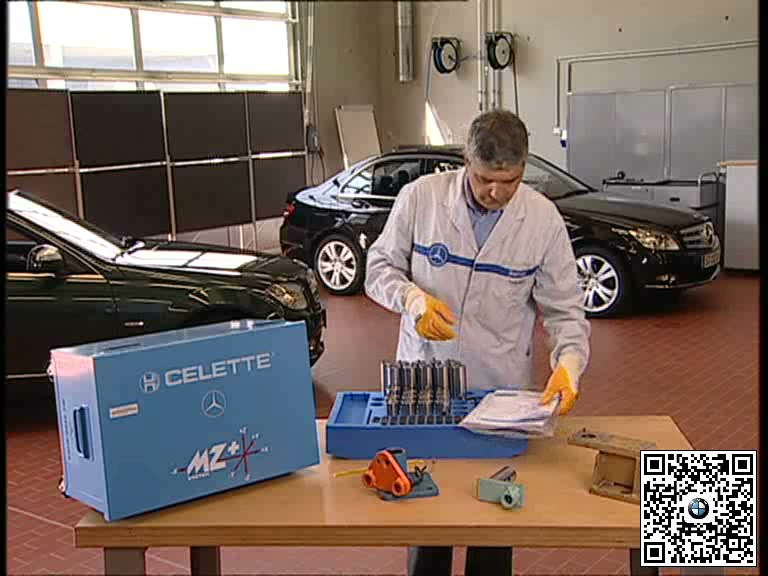

确认车型、车身形式和维修区域，查找匹配的CELETTE布置图。识别图中的横梁位置、支点编号、左右方向以及所需立柱和顶头。

二、分类检查立柱、顶头和连接件

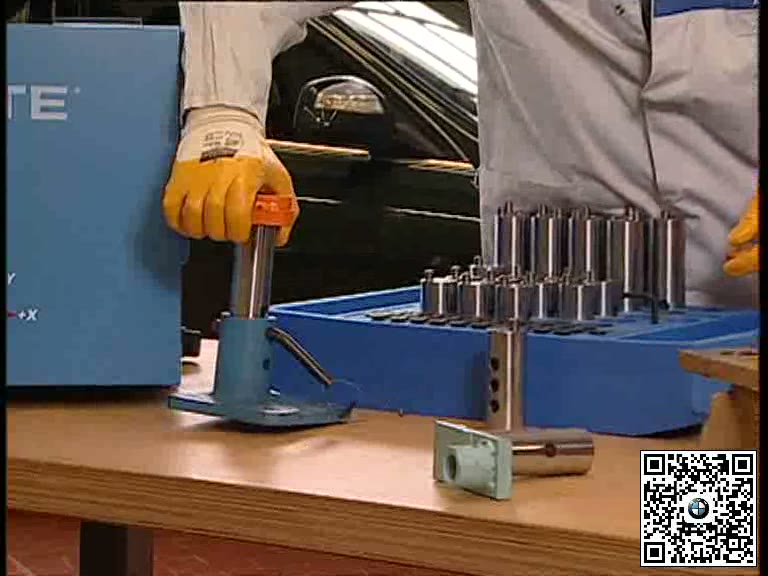

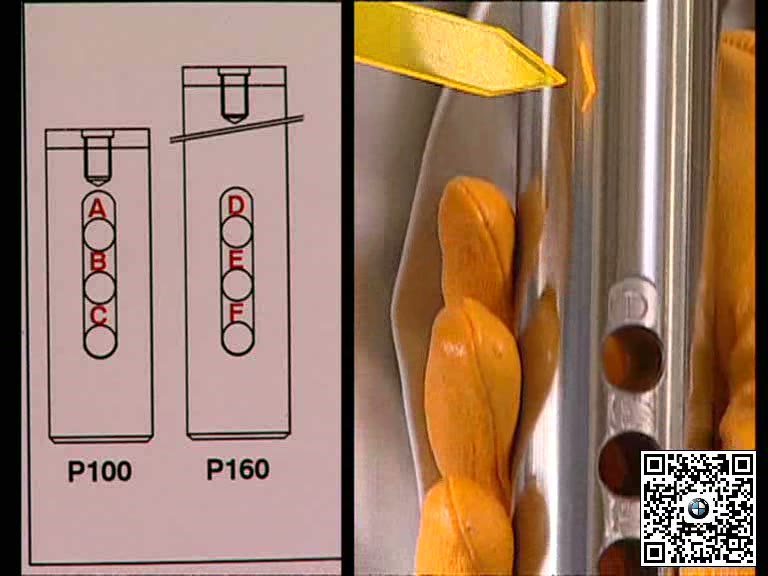

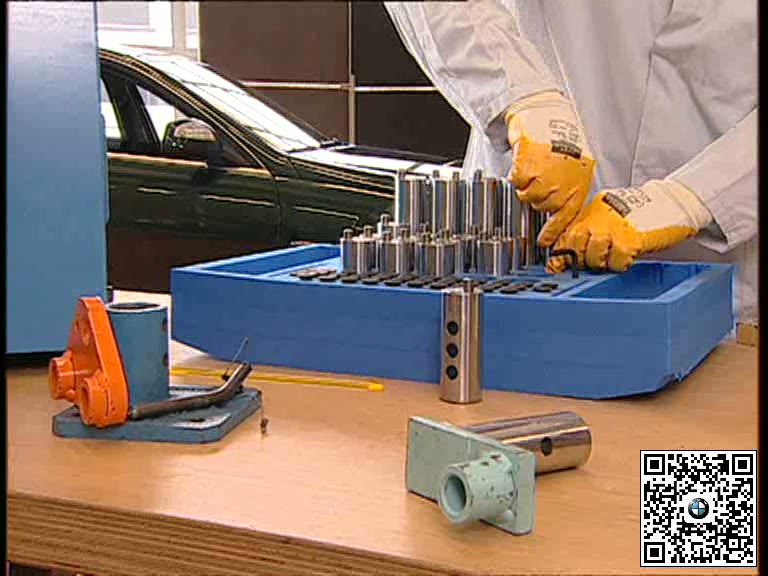

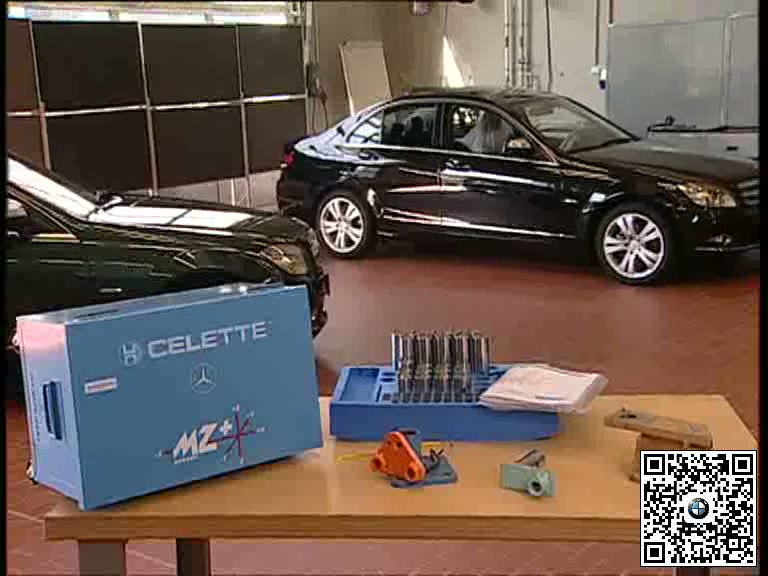

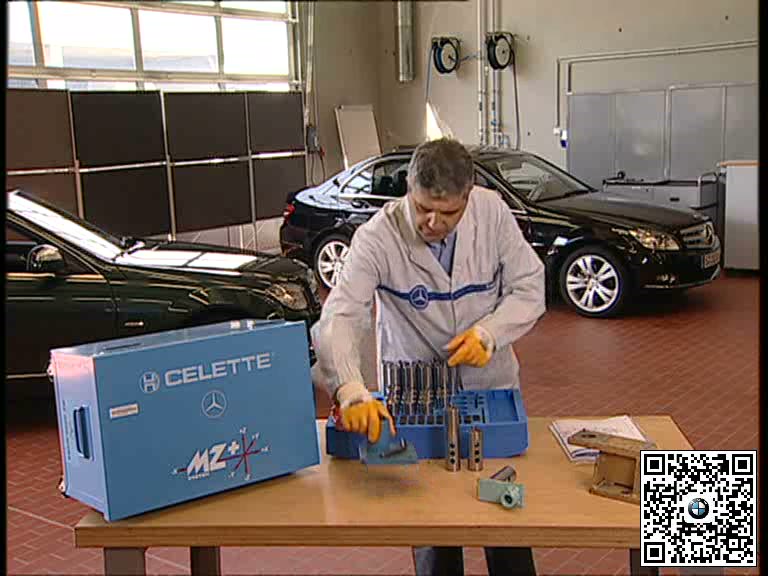

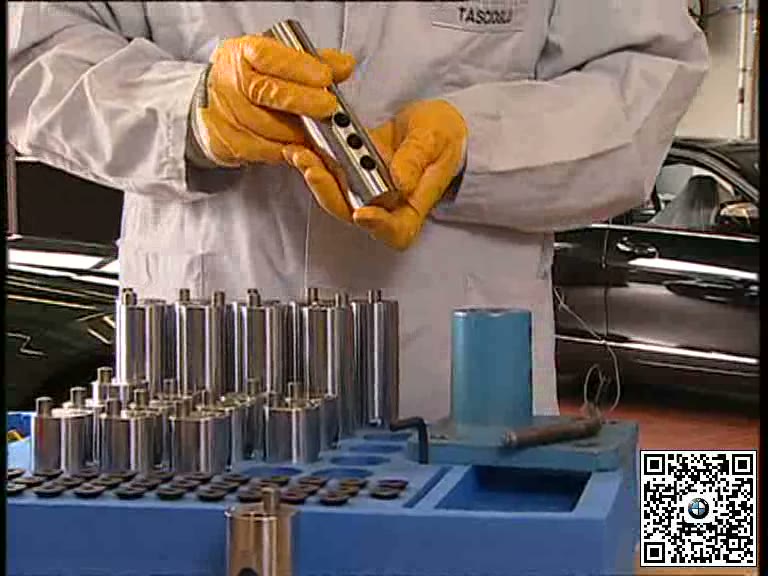

按编号从工具箱取出P100、P160等立柱及专用附件，清洁接触面并检查螺纹、定位销和锁止机构，不使用弯曲、锈蚀或标识不清的部件。

三、按图纸方向和高度完成装配

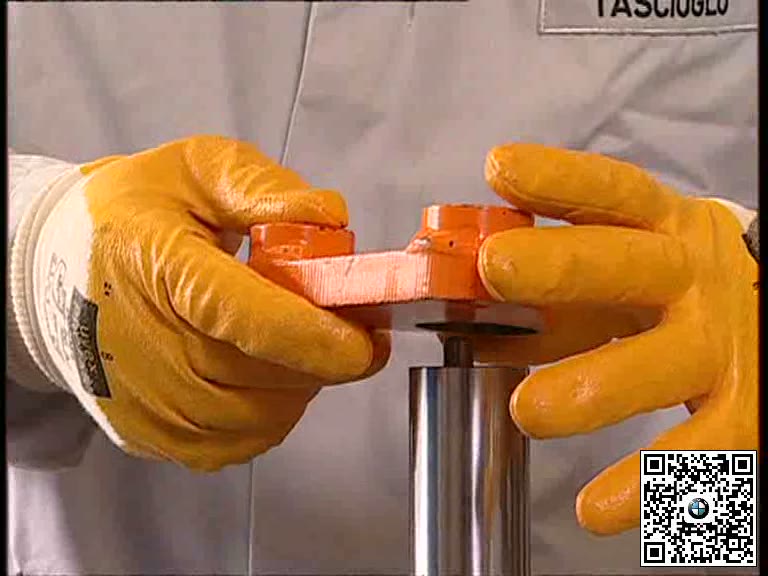

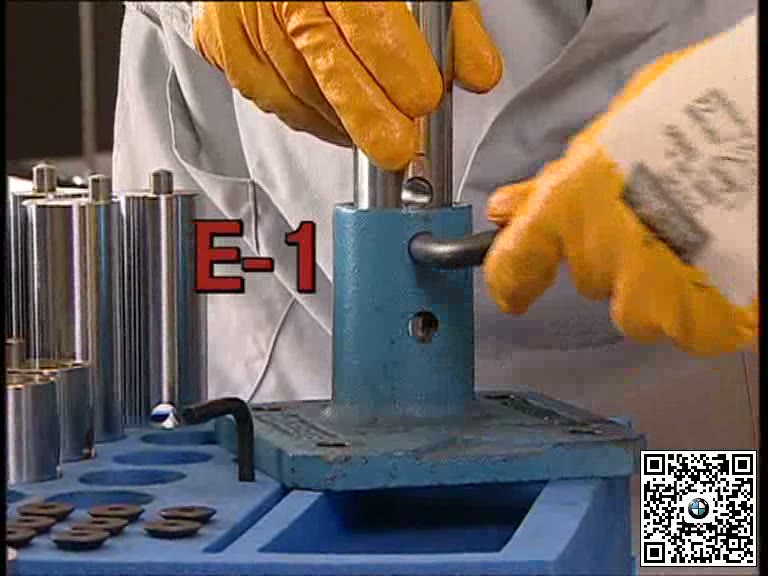

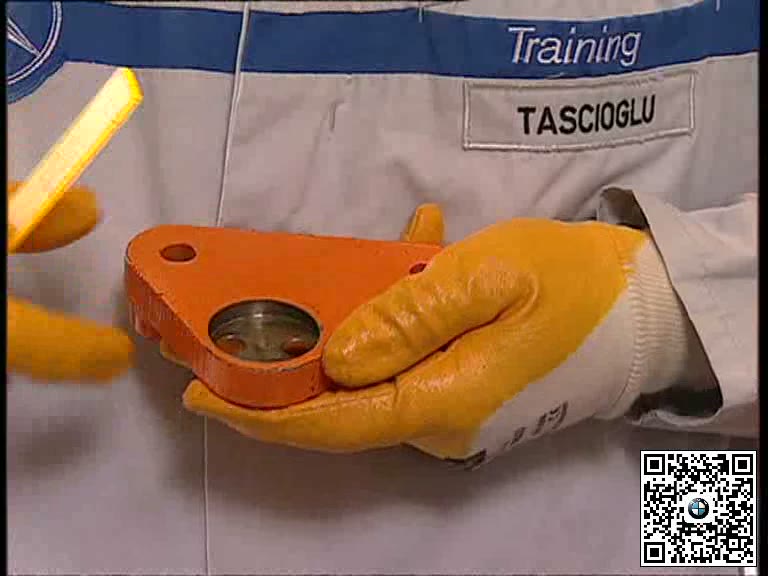

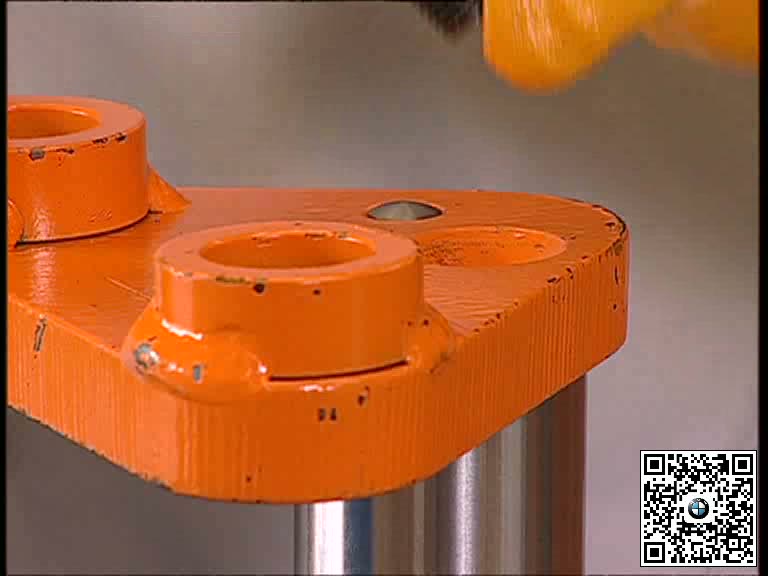

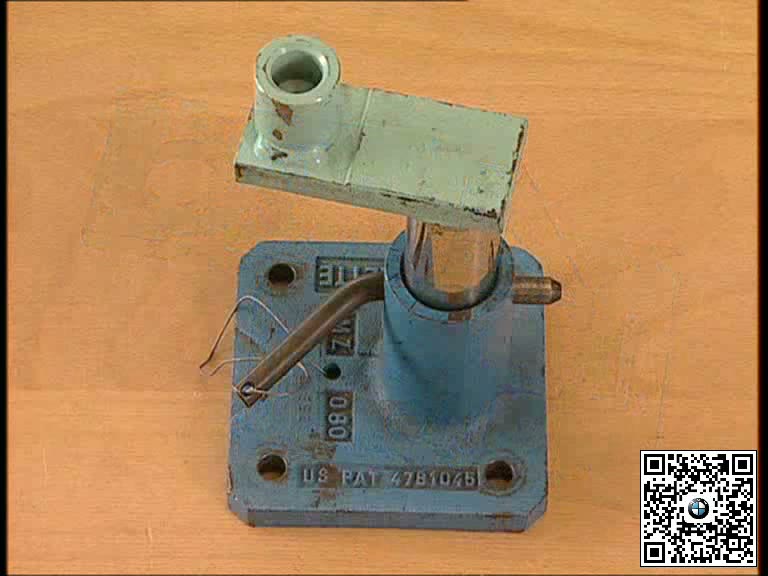

将立柱安装在规定横梁孔位，核对方向标记和高度，再装入对应顶头并可靠锁紧。对形状相近的附件逐个核对编号，避免左右件混装。

四、车辆落位前复核全部测量基准

沿车辆纵向依次检查每个支点的位置、高度和锁止状态，确认夹具横梁固定可靠。车辆落位后不得强行拉入不重合的支点，应先查明车身变形或夹具装配错误。

五、完工检查要点

• 车型和夹具图版本匹配。
• 立柱、顶头及连接件编号正确。
• 方向、高度和横梁孔位符合图纸。
• 所有基准点和锁止状态已在落位前复核。
