2024+ 特斯拉 Model 3 左前门线束结构识读：J7、双索环与固定点

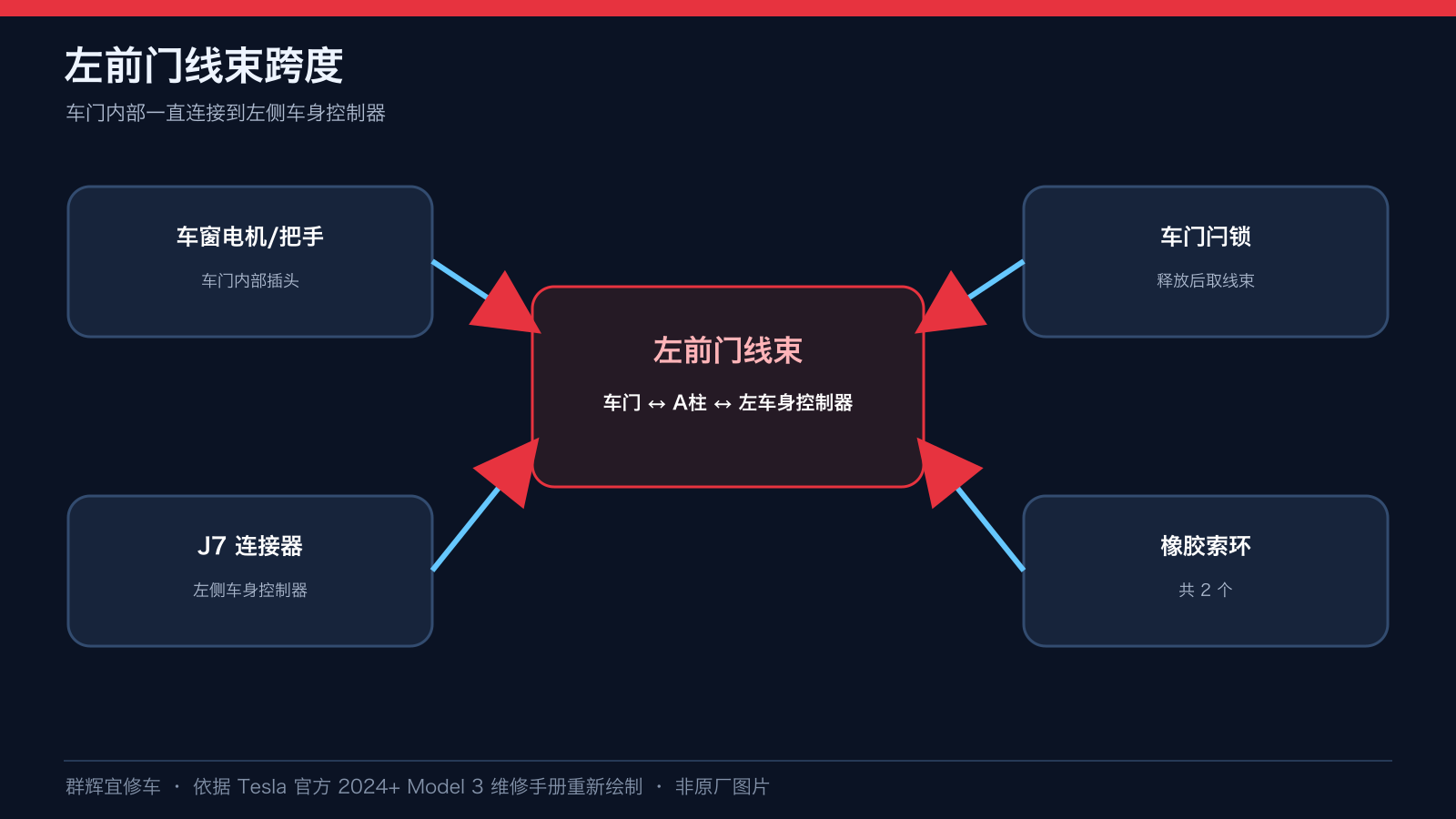

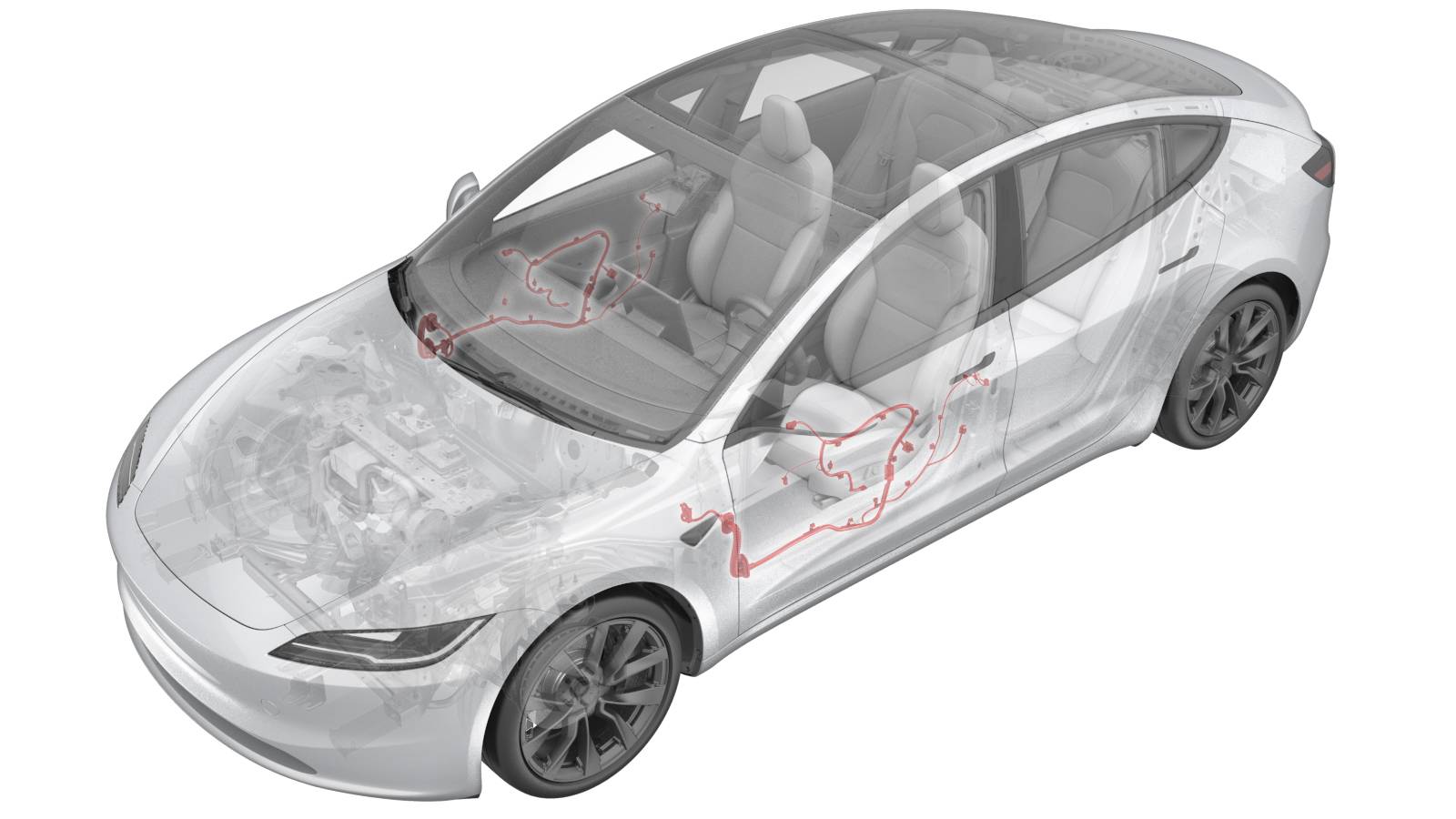

左前门线束不仅位于门内，还通过门与车身之间的连接区域通向左侧车身控制器。本文改为结构识读培训，以两张分项重绘图说明J7、两个橡胶索环和线束固定点，不提供低压断接、车窗工具或拆装流程。

一、J7是连接器名称，不是第七个针脚

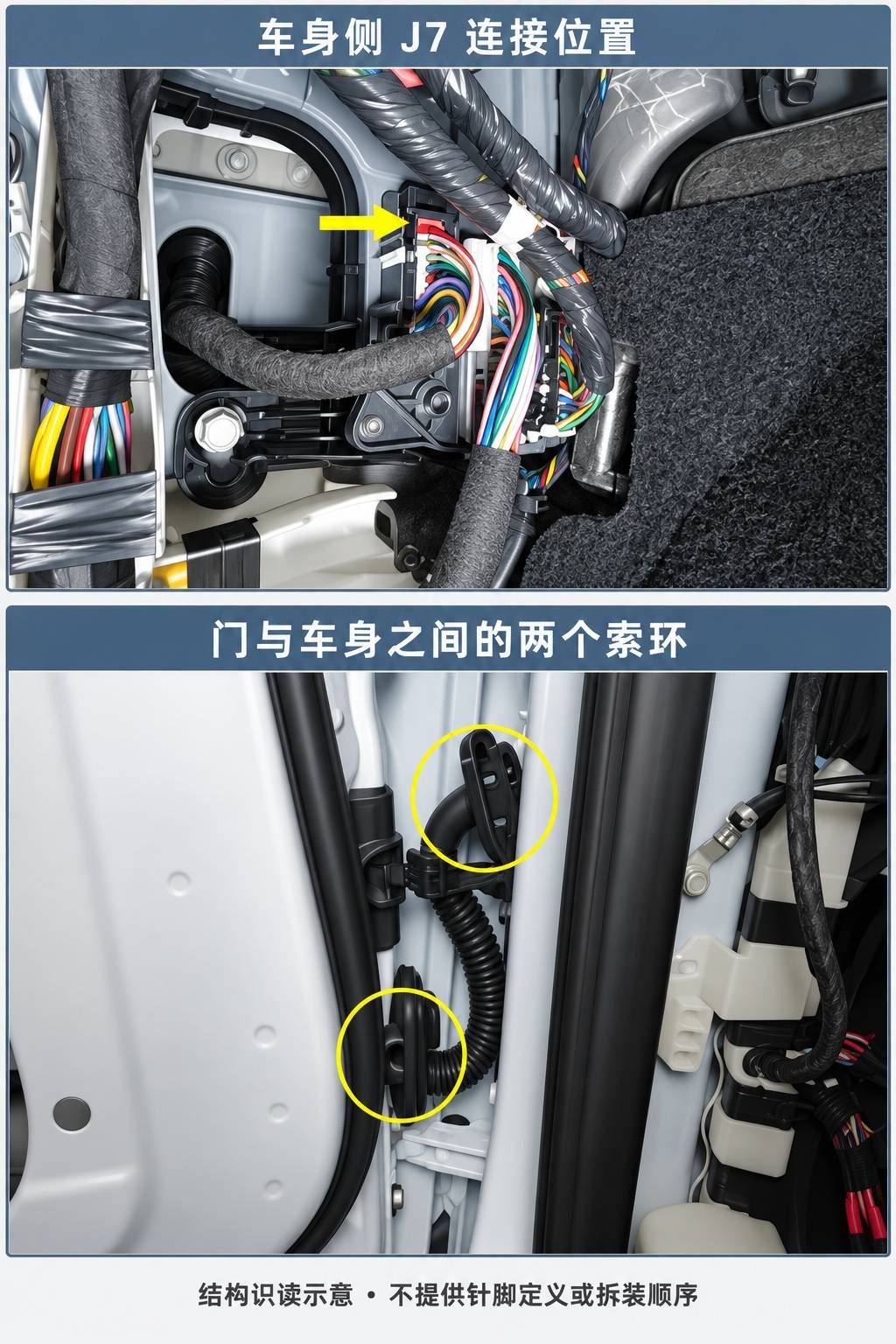

原厂将左前门线束在左侧车身控制器上的接口称为J7。下图上半部分用于辨认其所在区域，箭头不是撬动方向。图中彩色导线不能作为针脚、功能、线色或电压判定依据。

二、两个索环跨接门与车身区域

同图下半部分分别圈出两个橡胶索环。它们与波纹护套形成可见的穿越结构，与J7电气接口不是同一物件。此图不提供索环脱出方向、密封操作或线束抽拉方法。

三、固定点分组不能混算

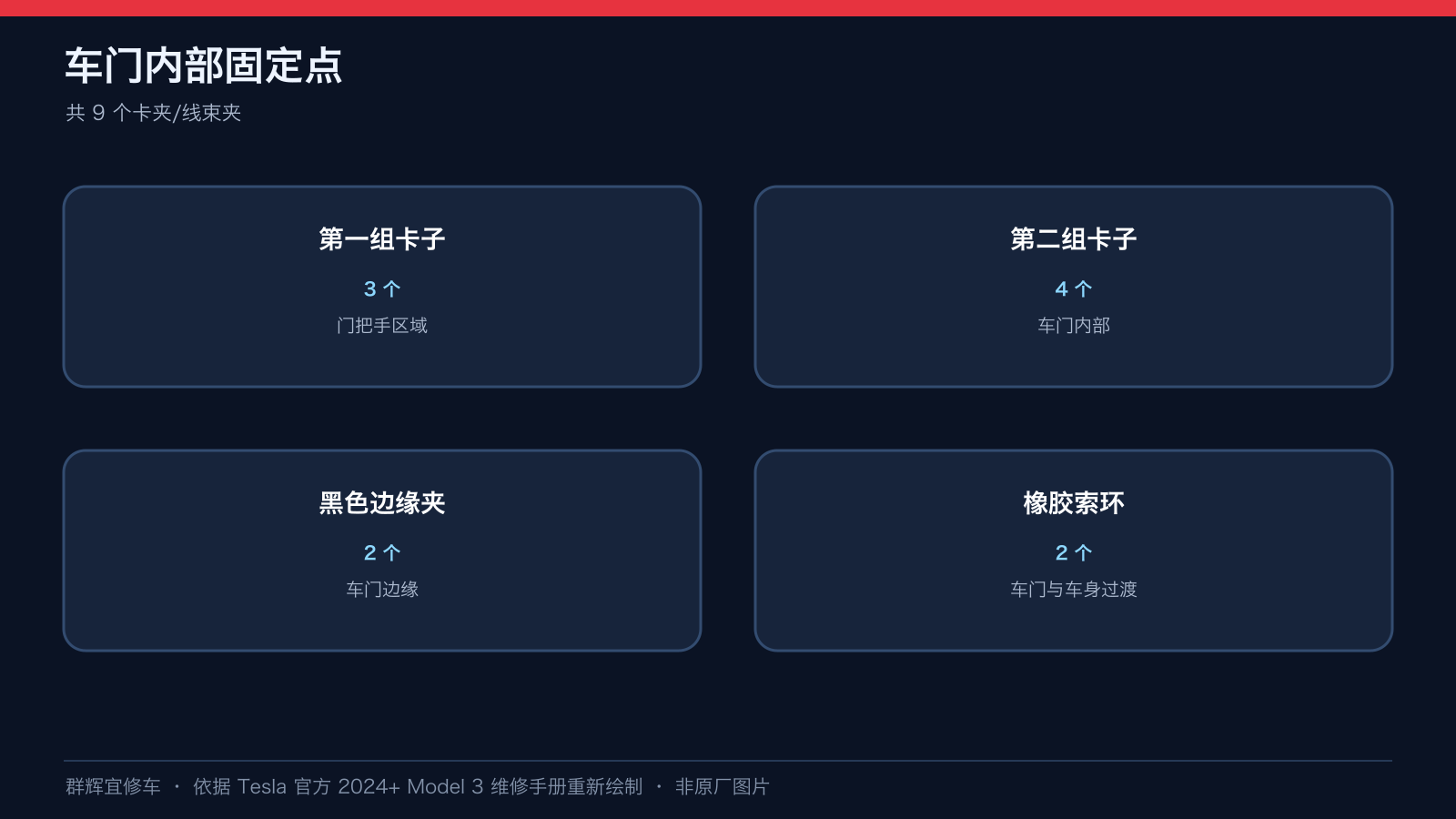

所引原厂文字区分一组三个卡子、另一组四个卡子，以及车门边缘两个黑色线束夹，三组合计九个。此外还单列车窗电机处的线束卡子，故“九个”不能被当作整项作业全部固定结构的总数，也不包括饰板和封闭板自身的固定件。

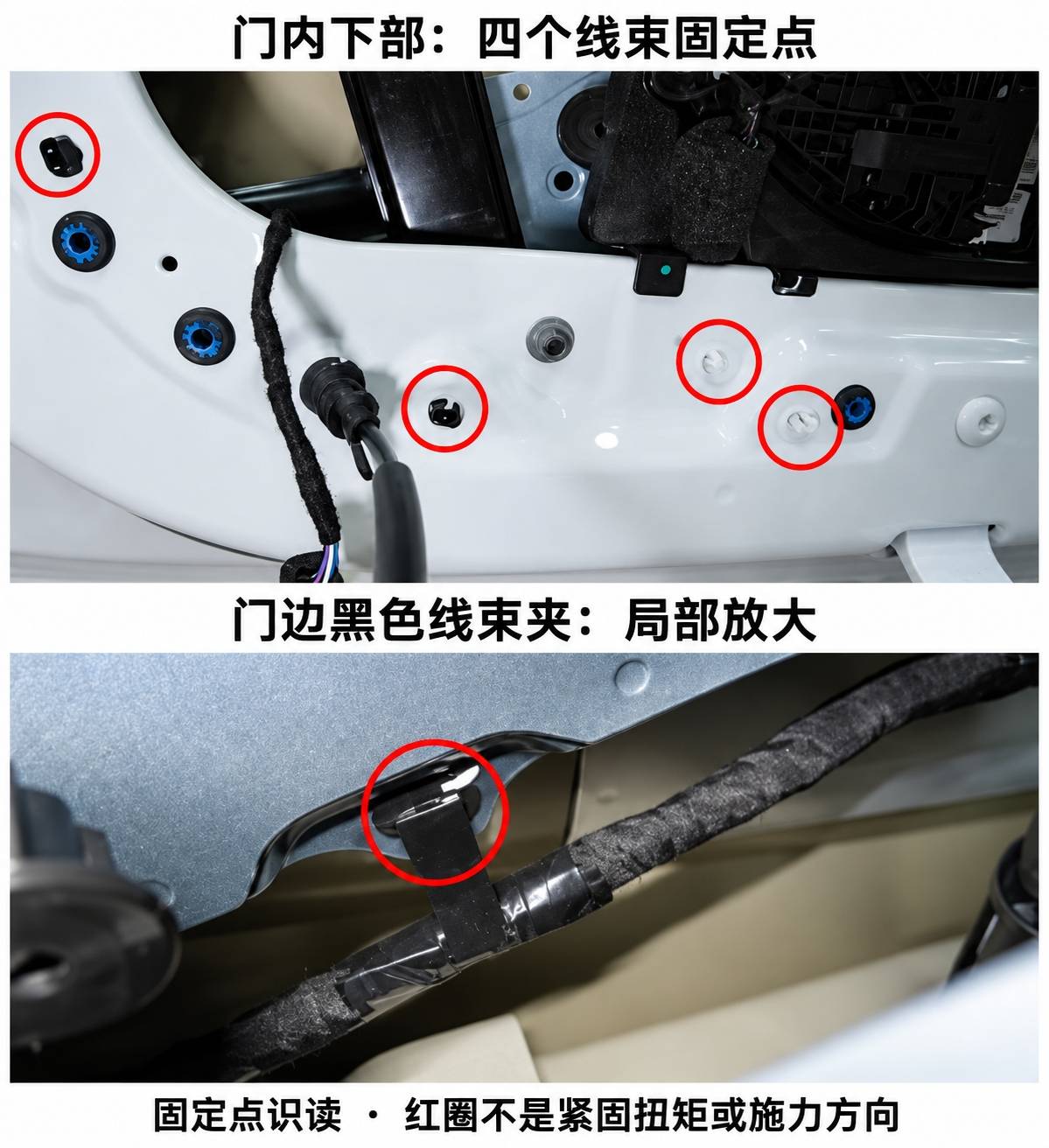

第二张图上半部分只显示其中四个门内固定点，下半部分是一只门边黑色夹子的局部放大，不声称展示全部九处。红圈所示卡子与邻近螺钉不是同一组，不能套用螺钉紧固要求。

四、门内还有独立的用电部件接口

原厂文字另列车门把手的红色锁片连接、车门闩锁和车窗电机附近的线束支承。这些对象不能由J7的外形推断解锁方法，本页没有用想象图补出未展示的锁片或针脚。

五、升降窗步骤的资料边界

所引资料安装末段文字要求升窗，但对应图片箭头与此前的升窗图方向相反；同时车窗工具操作与主、关联程序存在顺序衔接需要核对。本页不自行把“升”改为“降”，也不让读者按图试探工具。

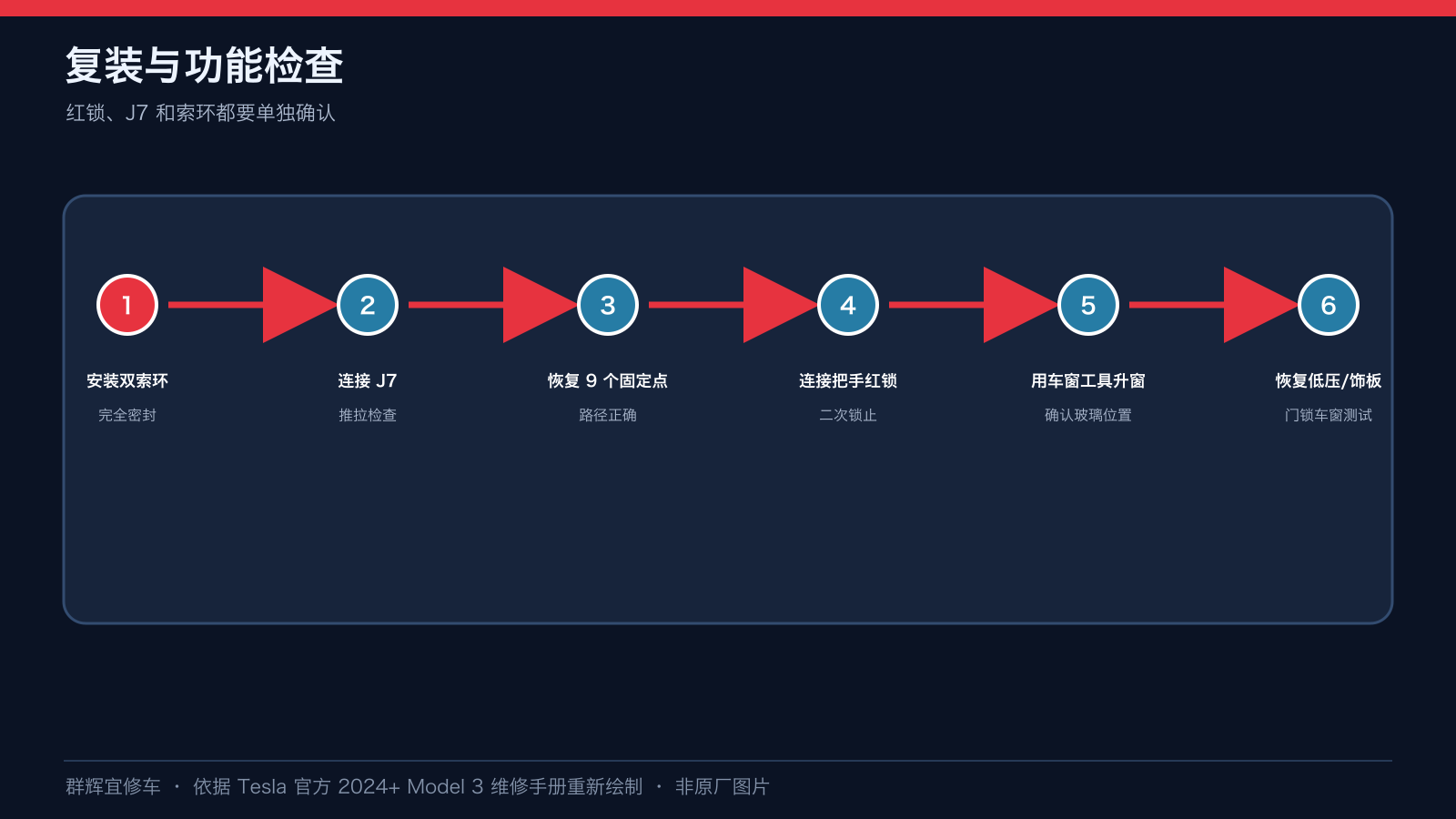

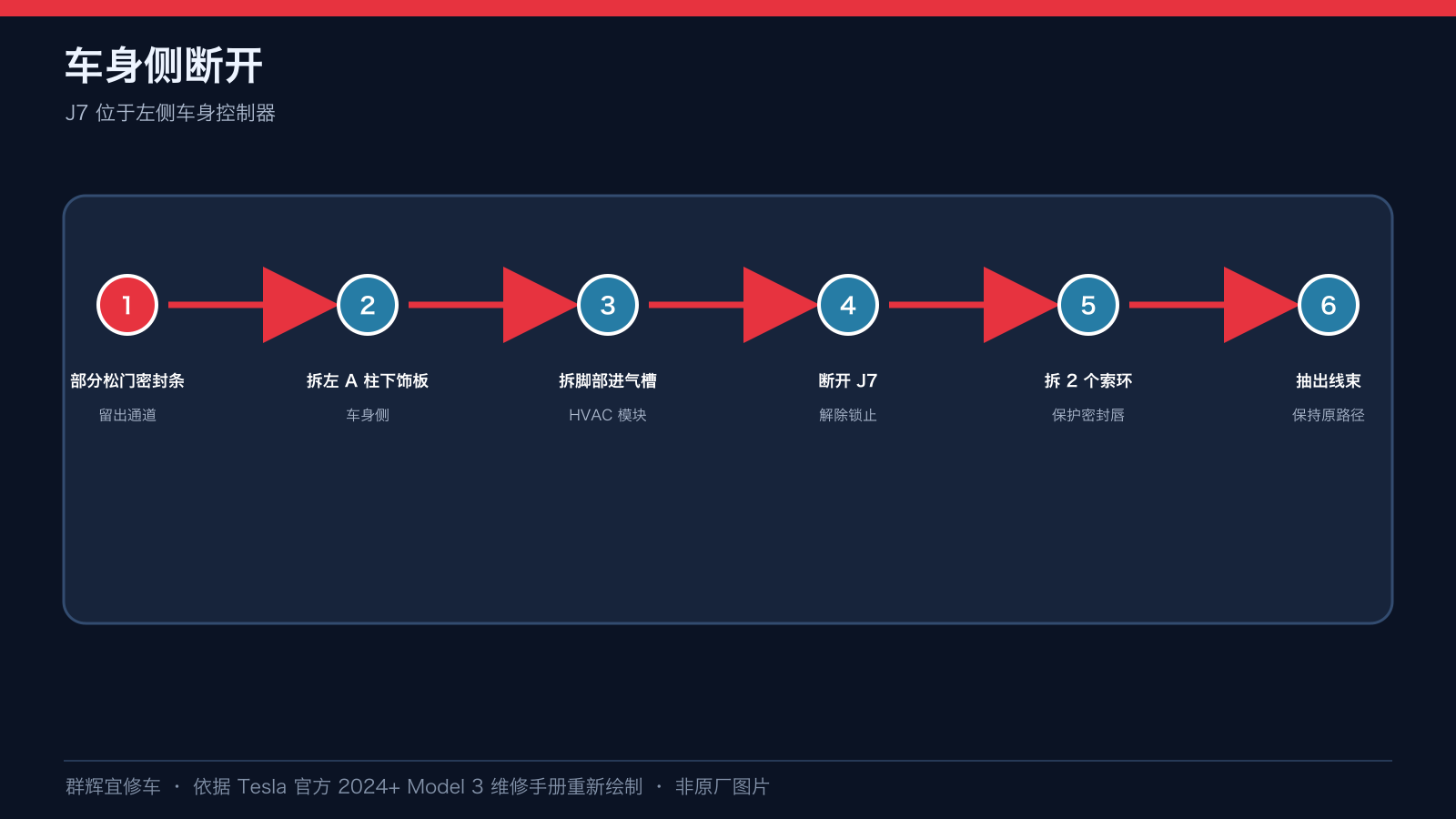

原有流程总览、车窗准备、复装及功能检查提示图已全部替换为本页结构图。学习重点是识别连接器、穿线索环和不同固定点；实际维修需另行确认适用车辆的完整程序及车窗操作要求。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《线束总成 - 前车门 - 左侧 ((拆卸和更换))》及英文版《Harness - Front Door - LH (Remove and Replace)》；主 GUID：GUID-8DCA7084-176B-447D-BCDE-817C42814717。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：J7 是连接器名称而不是针脚号；门与车身间的两处索环、门内固定点和各用电部件接口应分开看。主程序访问范围广，不能由本页的局部图推出车窗或门饰板完整拆装顺序。

原厂主程序直接引用且与本页边界相关的入口：车门饰板 - 前 - 左侧 ((拆卸和更换))——门内访问需遵循其独立拆装程序；低压电源 - 锂离子（断开和连接）——电气状态应按独立程序确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
