2024+ 特斯拉 Model 3 B2B以太网跳线结构识读：三组连接器与线束夹

本文把B2B以太网跳线条目调整为结构识读培训。重点是分清车载电脑周边的三组连接器与独立线束固定夹，不提供拆手套箱、断接低压或处理接口的连续作业流程。

一、分组数量不等于跳线插头总数

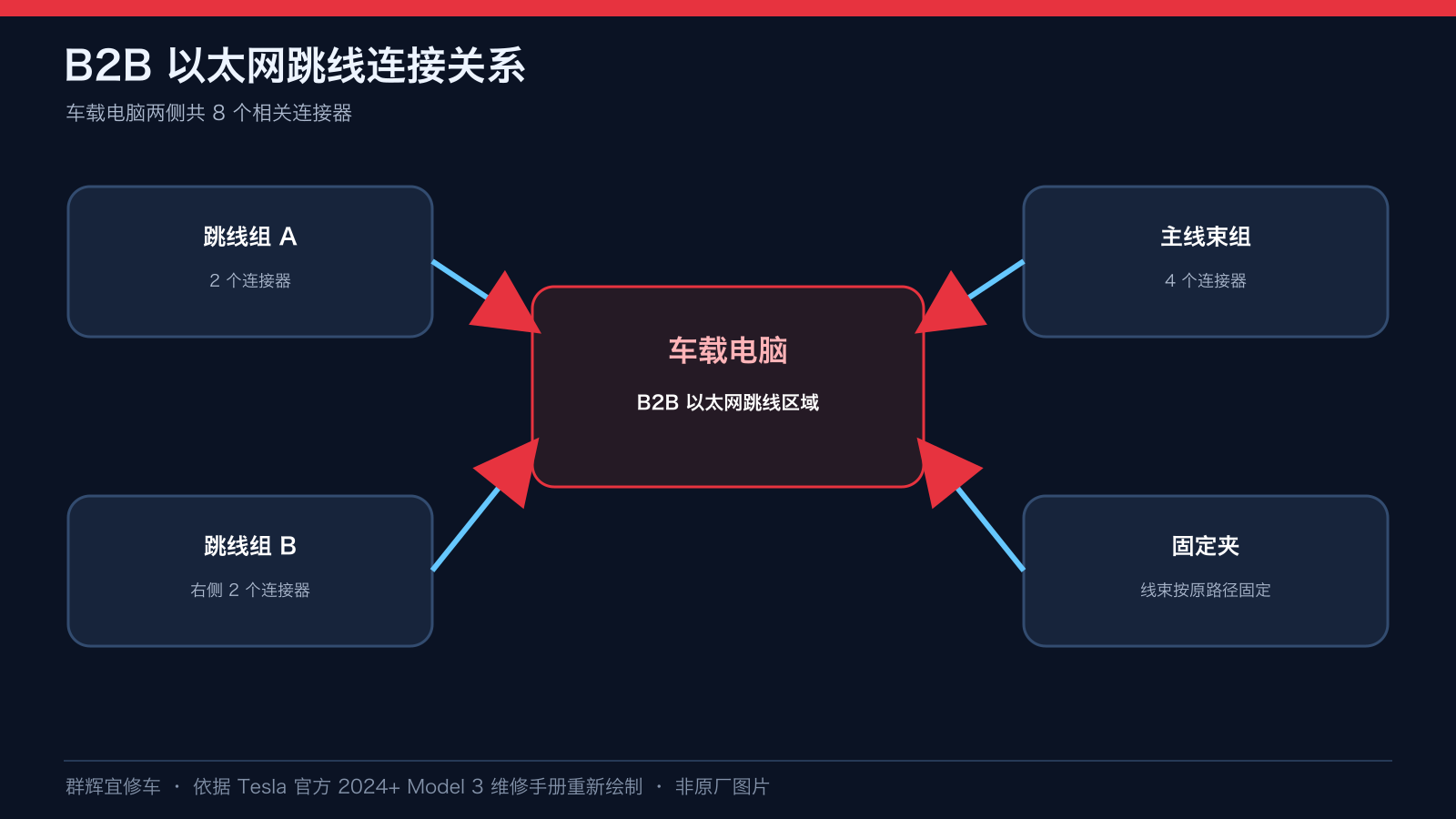

所引原厂程序分别提到两个跳线连接器、四个线束连接器，以及车载电脑右侧另外两个跳线连接器。合计八个是该程序涉及的接口数量，不是“这根跳线有八个插头”，也不说明八个接口全部属于以太网端口。

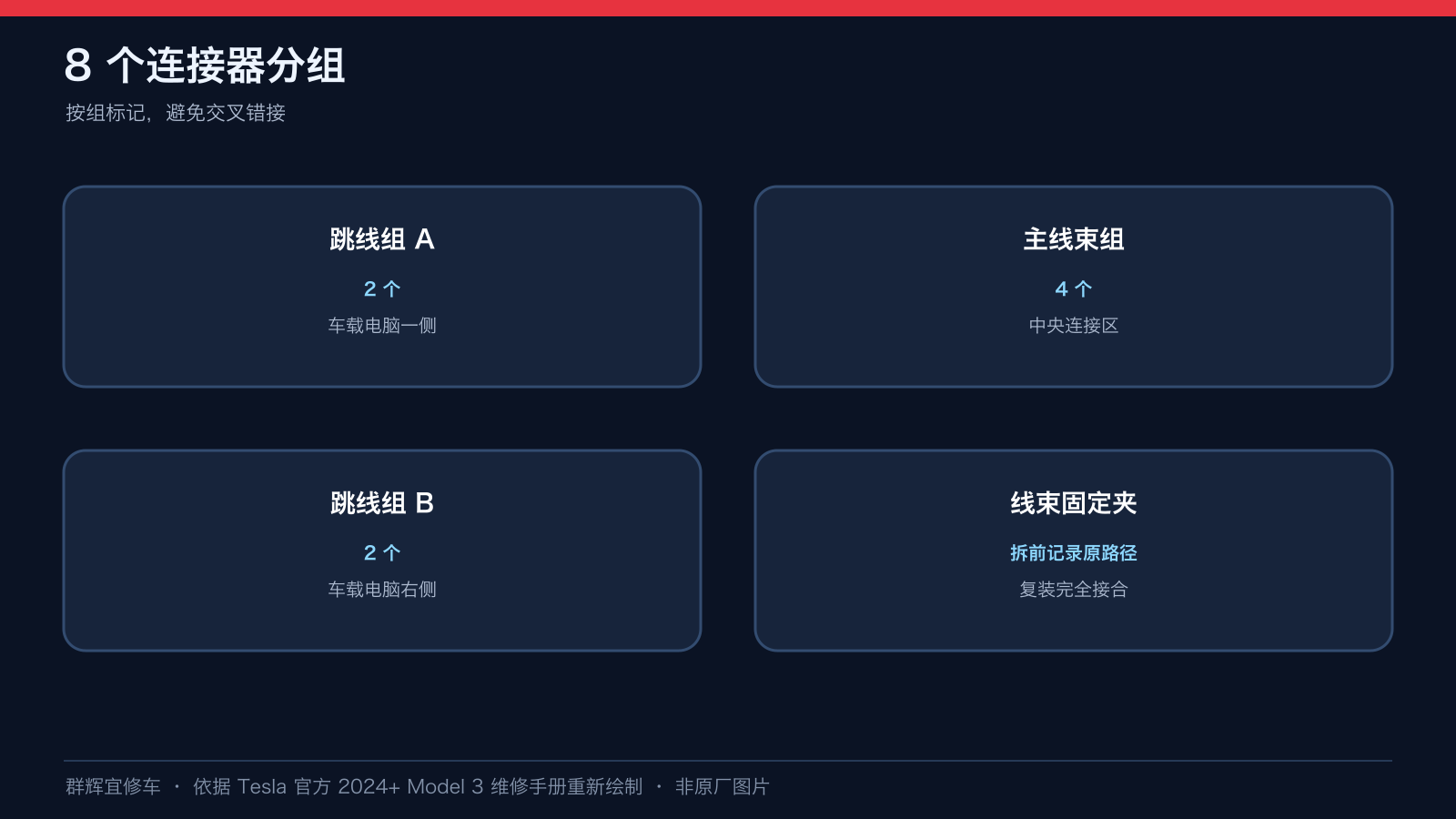

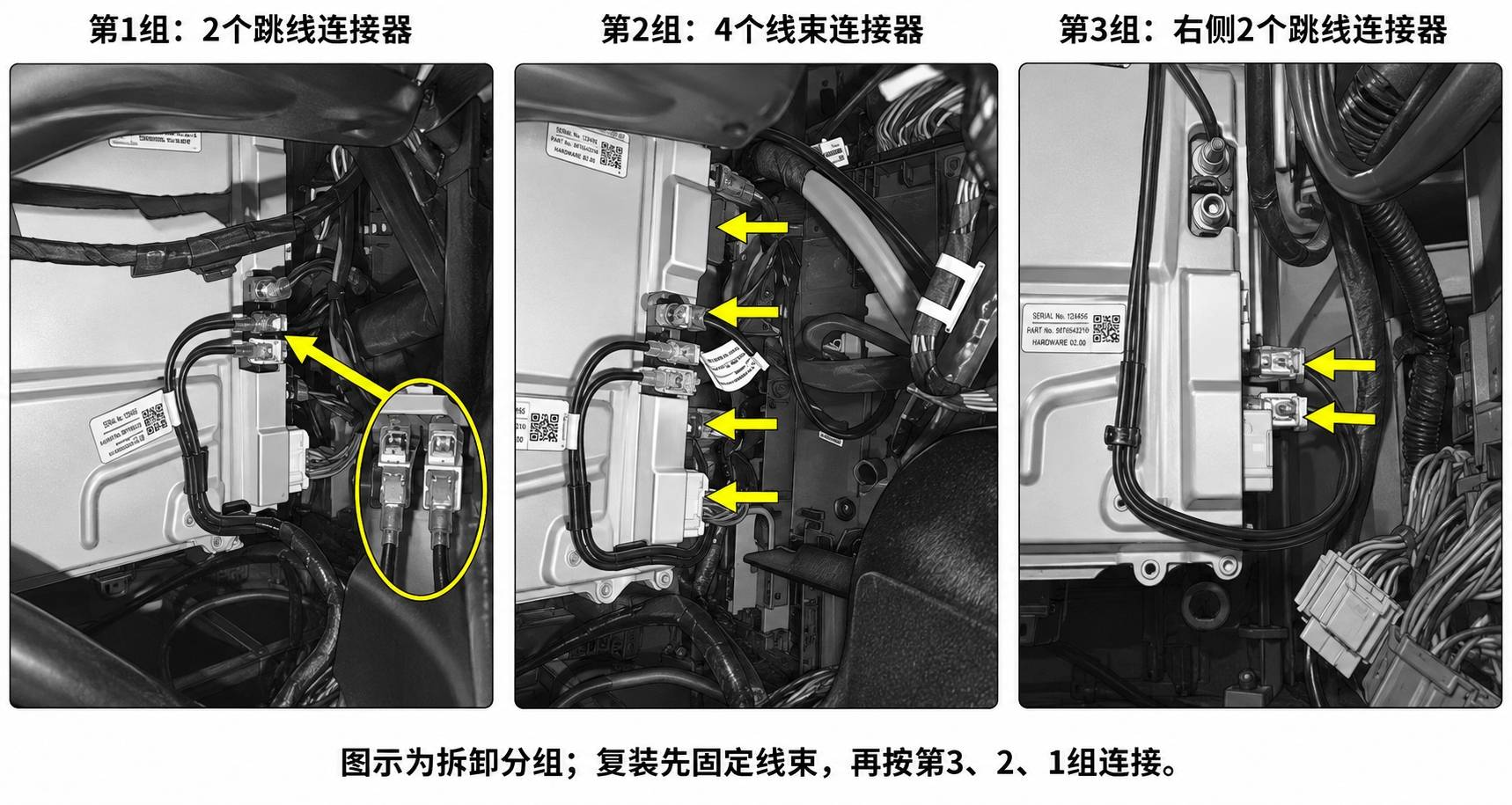

图内第1、2、3组用于对应三张观察图，不是针脚号。画面中的箭头用于辨认目标，不能推定内部端子或锁止操作。图内局部复装提示不包括进入作业状态的条件，本文不将这些分组串成可直接执行的流程。

二、固定夹是机械支承

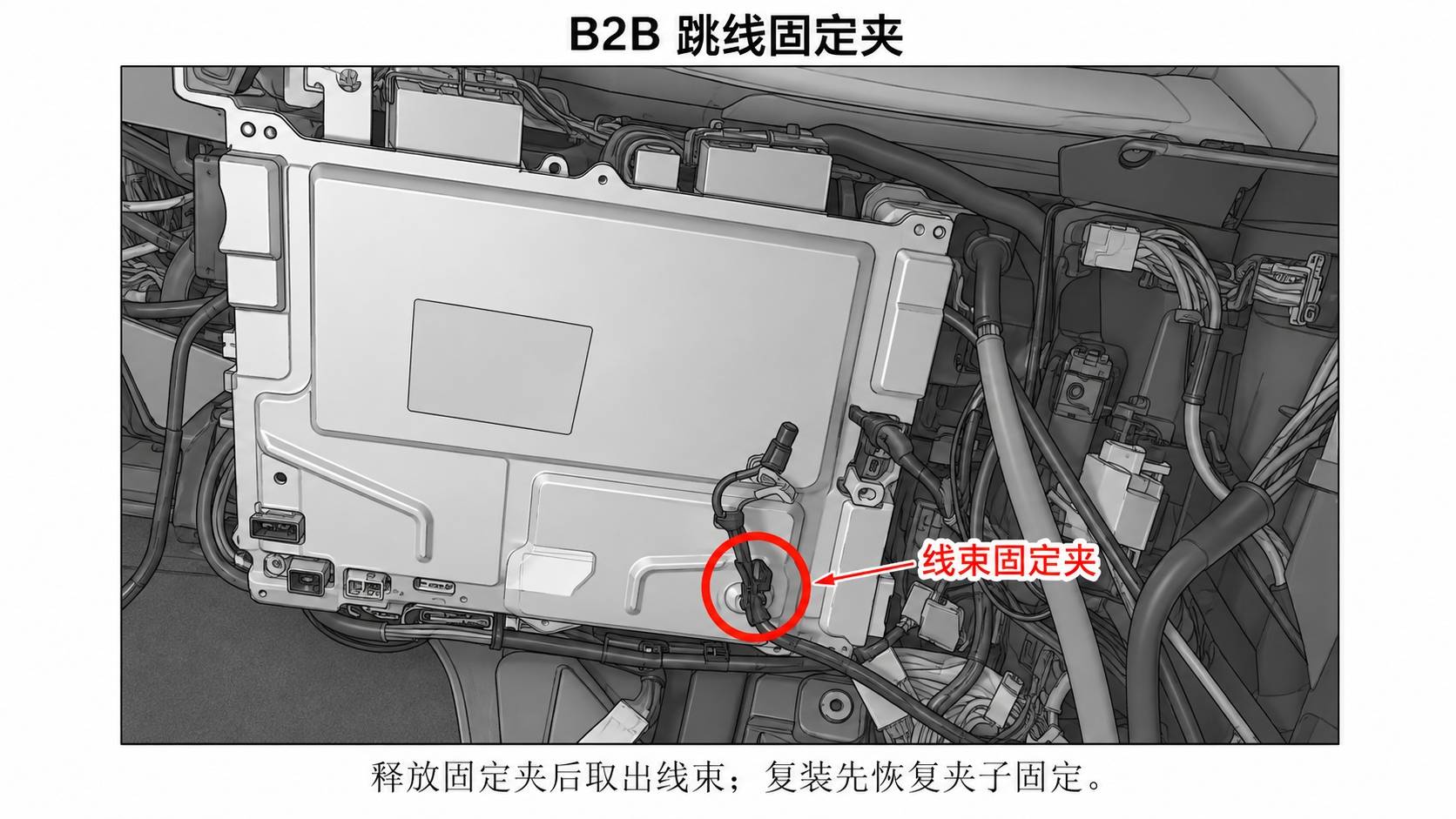

下面红圈标出将线束固定在车载电脑附近的夹子。它与电气连接器属于不同结构；接口配合不代替夹子固定，夹子就位也不能证明通信已经正常。图不提供线束长度、弯曲半径、端子测试或线序信息。

三、不要根据矛盾的左右链接选择进入侧

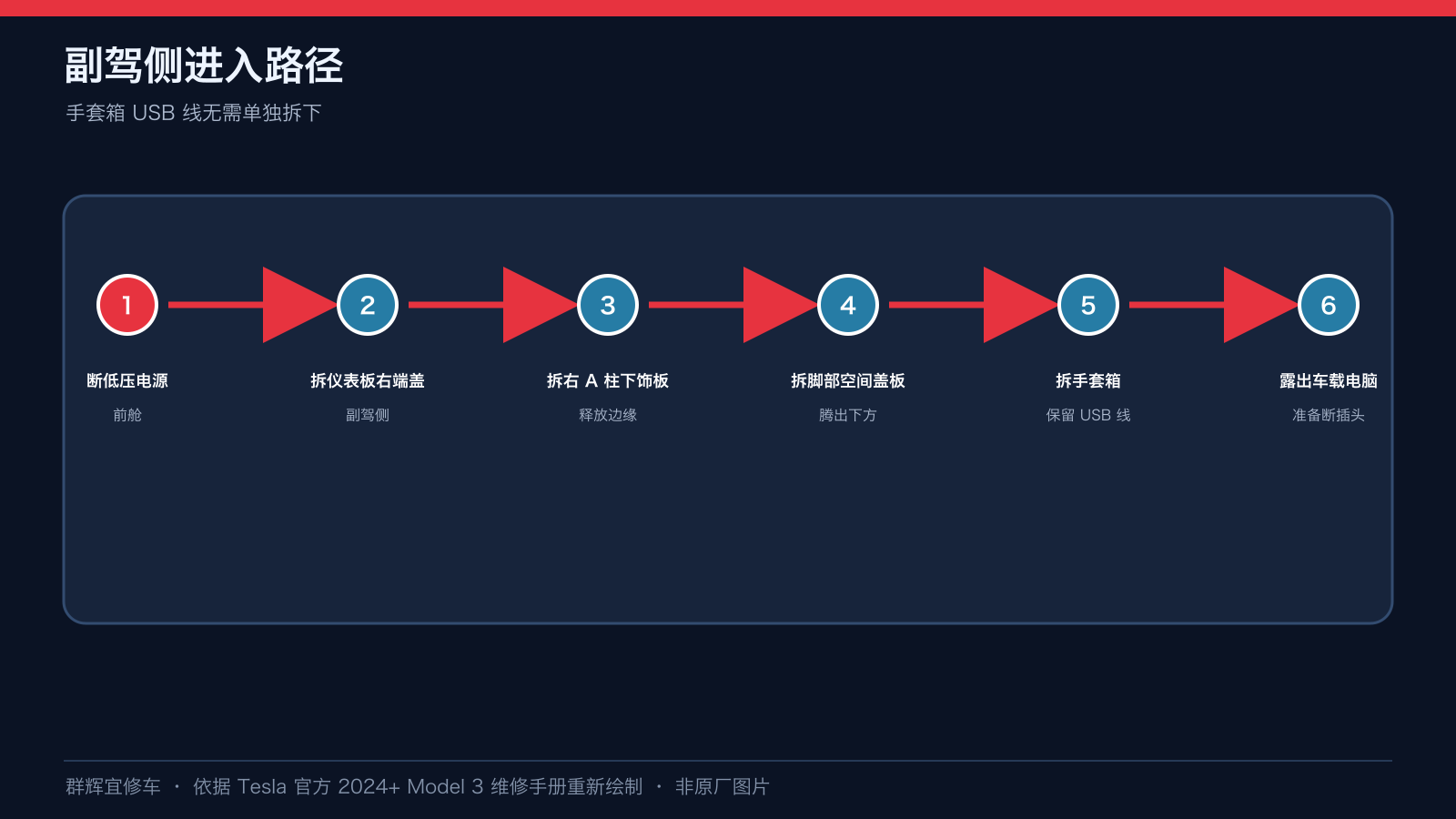

所引中文原厂主步骤写右侧仪表板端盖和右侧A柱下饰板，关联链接标题却写左侧。本文不自行选择其中一侧，也不通过镜像图片解决该差异。原有进入路径、低压断接和内饰拆装恢复顺序不在本文中作为操作依据，实际访问位置须按对应车辆的有效关联程序确认。

四、USB与B2B跳线不能混称

原厂在关联手套箱作业中另行说明USB线的处理边界，说明USB线与本页跳线并非同一个对象。不能见到相邻线缆就认定它属于B2B跳线。本页也不提供故障码判断、短接试验或接口针脚测量方法。

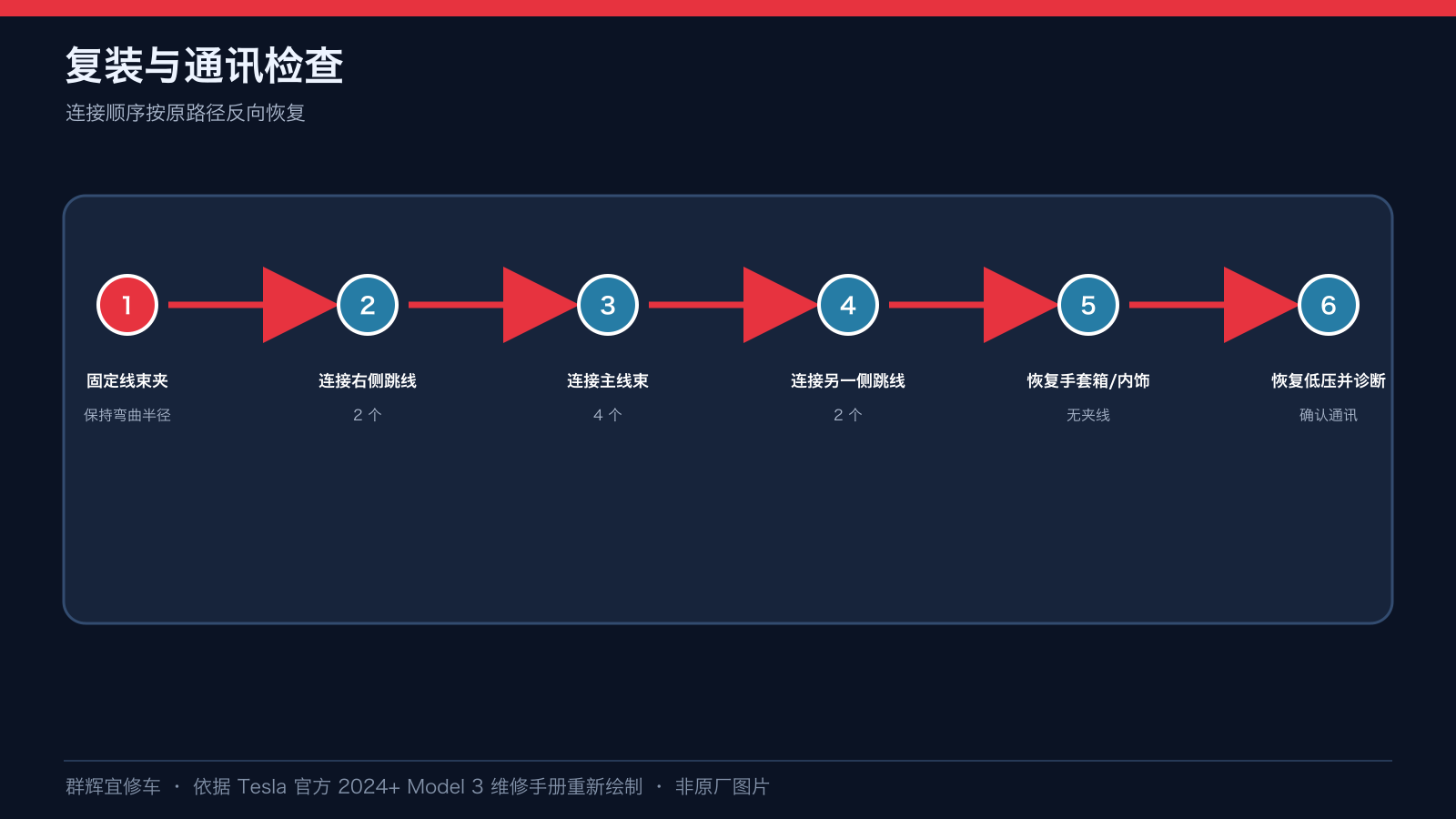

学习后应能区分“接口作业分组”“跳线本体”和“线束支承”三件事。实际更换或通信诊断仍须核对车辆配置、完整程序及对应诊断资料，不能只凭本页图片开展。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《线束总成 - B2B 跳线 - 以太网 ((拆卸和更换))》及英文版《Jumper Harness - B2B - Ethernet (Remove and Replace)》；主 GUID：GUID-FE79BC27-D7AE-4A7A-8C41-457F841F3B26。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：B2B 跳线的三组连接器与线束夹需分别识别；主程序文字和关联入口对进入侧的左右描述不一致。未核实实车配置前，本文不指定一侧内饰拆卸路径。

原厂主程序直接引用且与本页边界相关的入口：低压电源 - 锂离子（断开和连接）——线束作业前的供电状态须另按此程序确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
