本文适用于官方 2024+ Model 3《低压电池-恢复》程序,重点是判断低压锂离子电池是否重新接入,而不是直接搭电、强制闭合高压接触器或清除报警。高压系统必须先正常工作,并能够为车辆供电;这一前提不成立时,不应把恢复例程当作高压故障的替代维修。
一、进入维护模式,检查外部电源
在触摸屏进入 Controls(车辆图标)> Software,长按大写 MODEL 约 2 秒后松开,输入 service 并确认。屏幕出现 SERVICE MODE 标识或红色边框后进入维护模式。触摸屏无法操作或开展移动服务时,应按原厂程序通过 Toolbox 3 进入,不要在无法核对状态的情况下盲目执行。

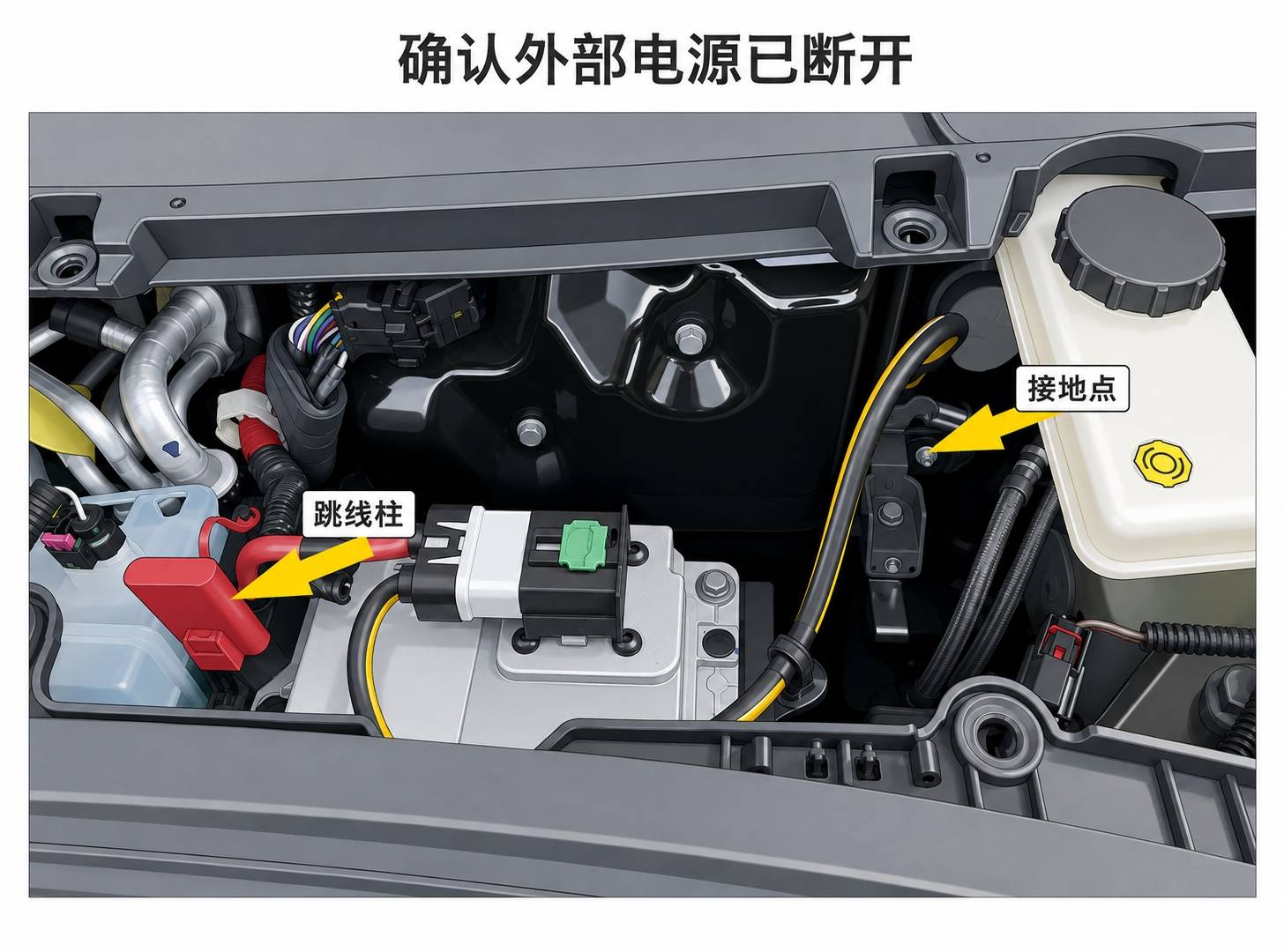

检查跳线柱,确保没有连接外部电源。下面的图只用于识别检查区域,不是搭电接线说明;不得据此进行带电拆接。

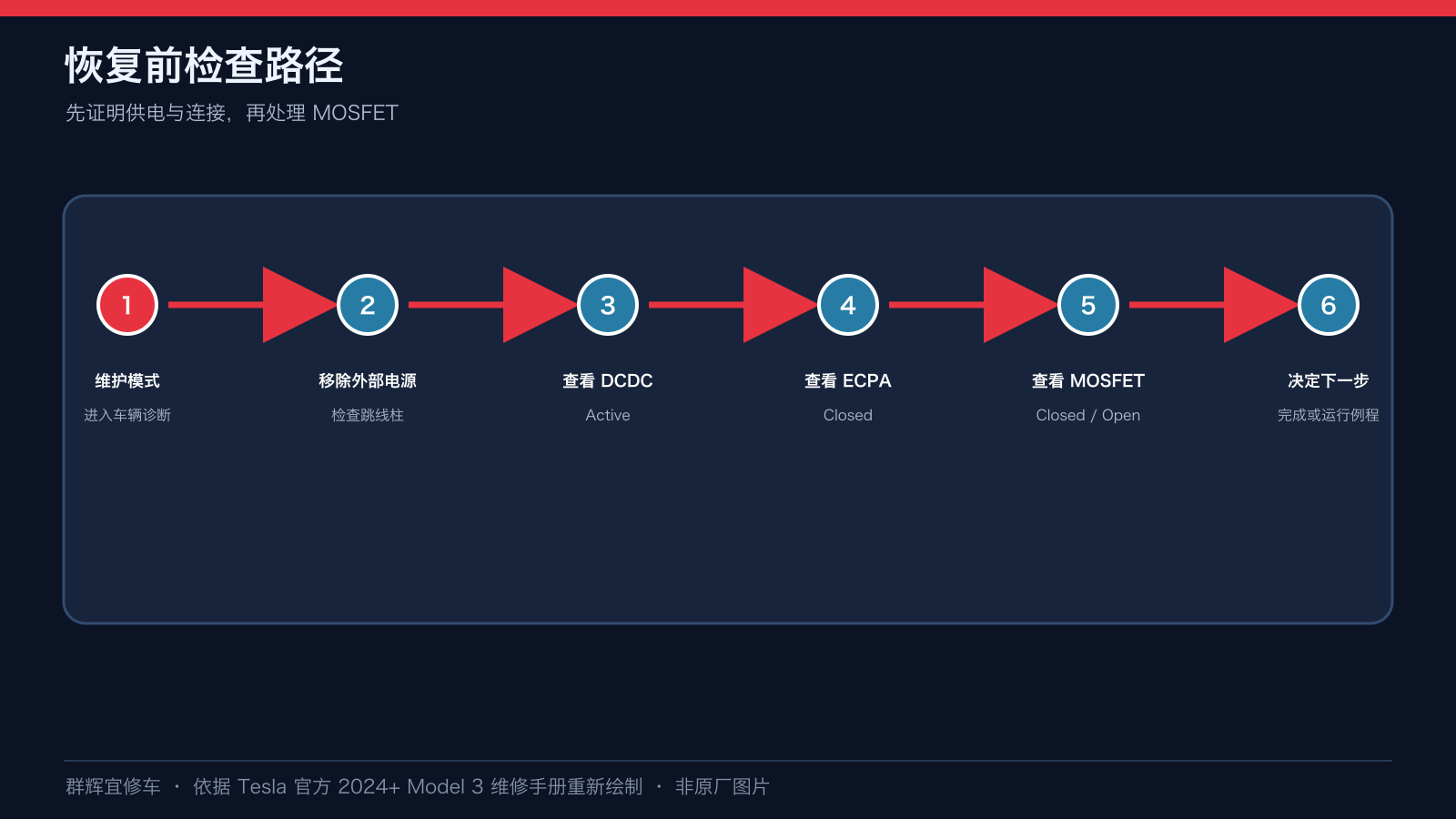

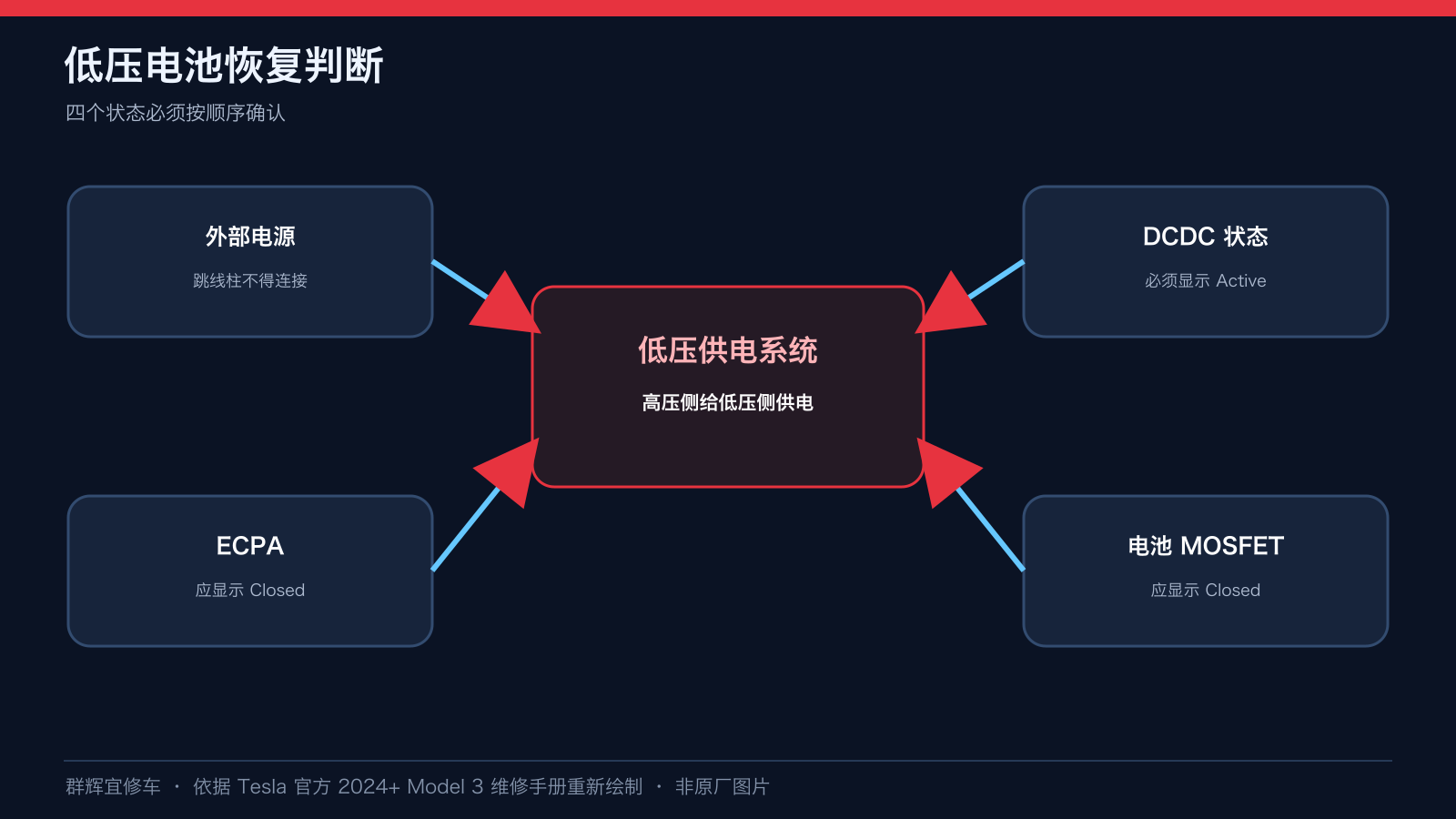

二、依次核对三个状态

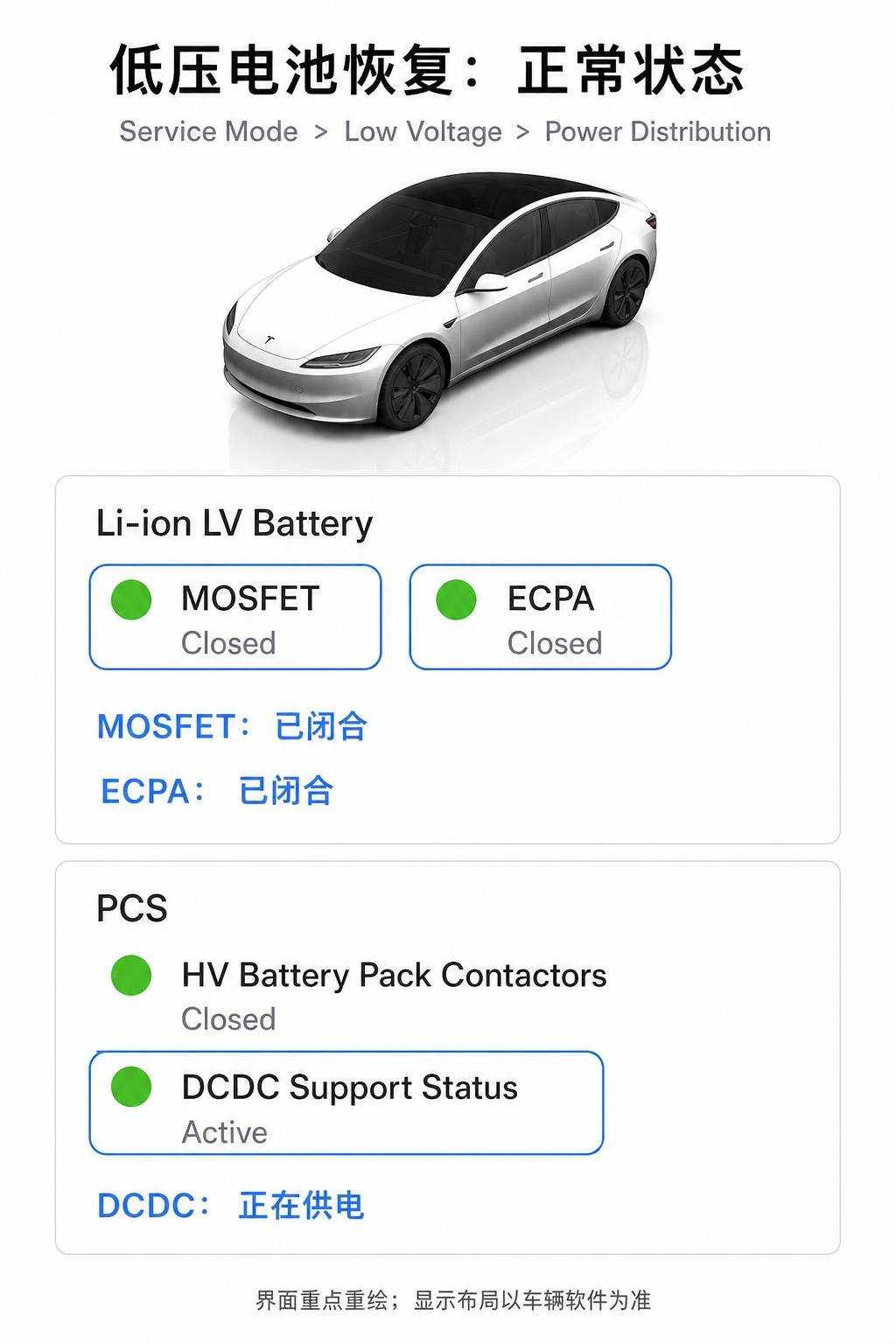

打开 Service Mode > Low Voltage > Power Distribution。先看 PCS 区域的 DCDC Support Status,应为 Active,即高压系统正通过功率转换系统支持低压侧。
再看 Li-ion LV Battery 区域的 ECPA,应为 Closed。ECPA 是 Electrical Connector Position Assurance(电气连接器位置保证/二次锁止状态);若不满足此条件,应先按适用连接器程序处理,不能仅靠运行恢复例程掩盖连接问题。

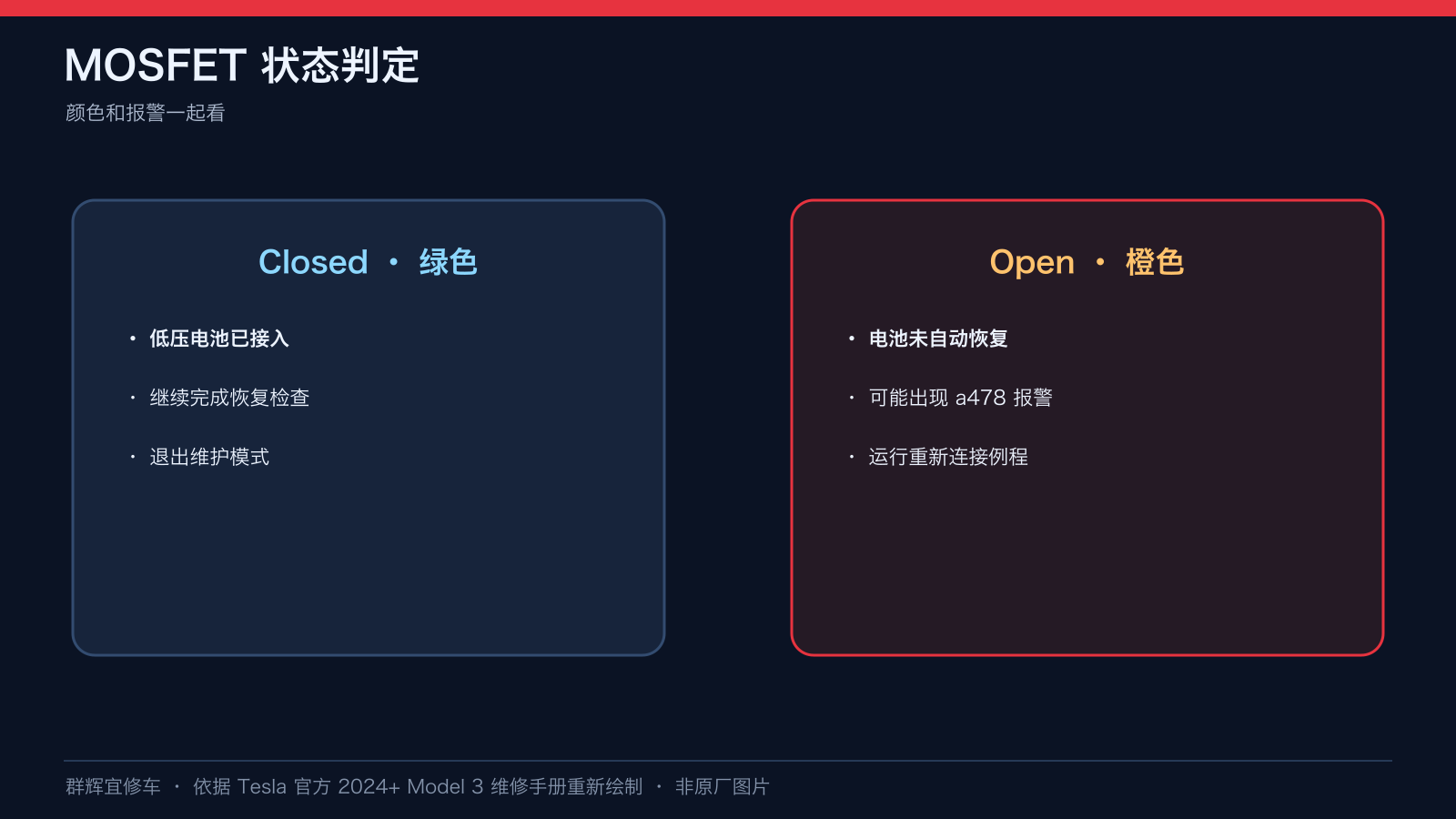

最后核对同一区域的 MOSFET:Closed(绿色)表示已闭合。DCDC 正在供电、ECPA 已闭合、MOSFET 已闭合,是三个不同的检查项,不能互相替代。

原厂截图中的 SOC、电压和电流是示例画面读数,不是本程序给出的验收阈值。因此重绘图不沿用那些数值;现场应按当前软件显示和对应诊断程序判断。
三、MOSFET 为 Open 时

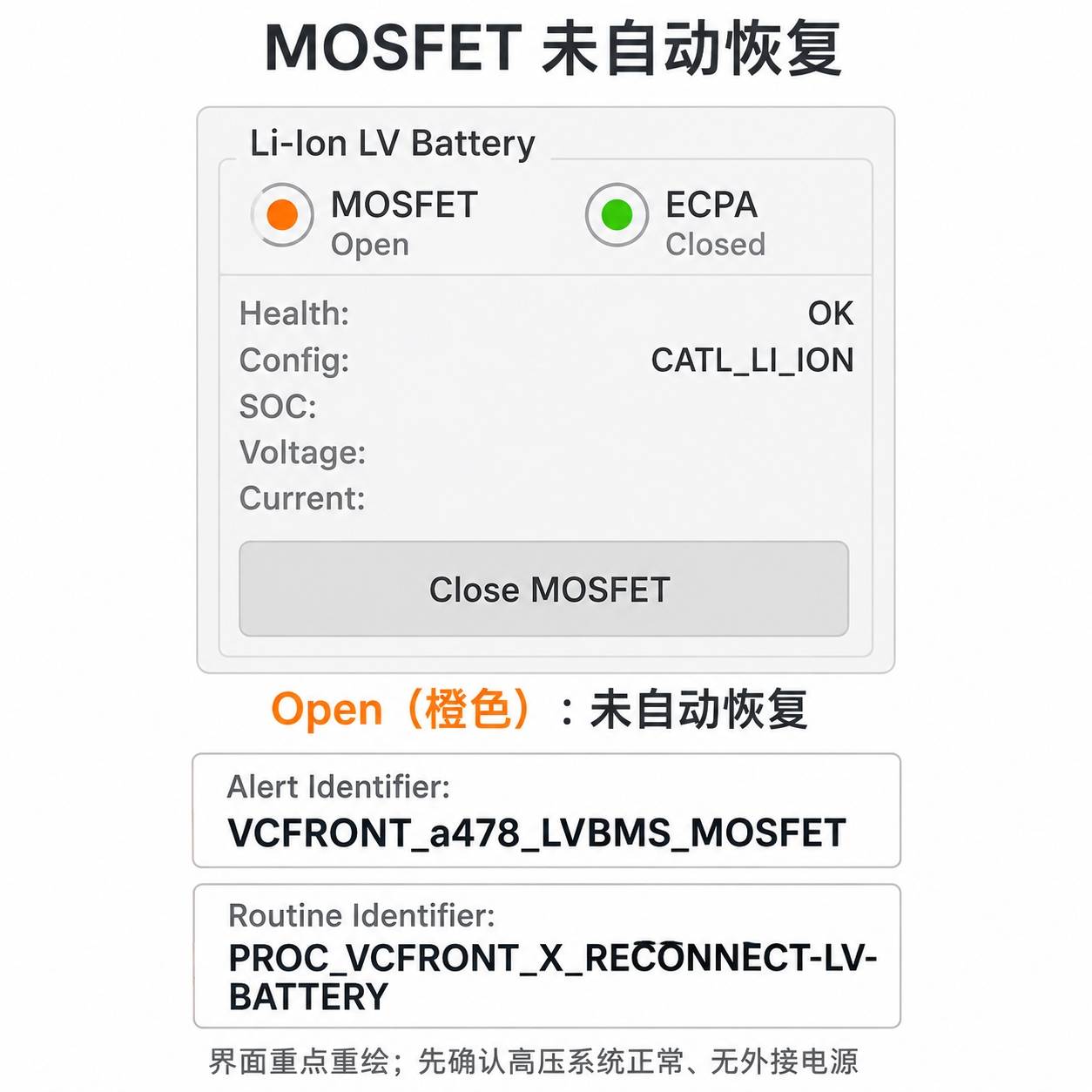

若 MOSFET 为 Open(橙色),说明低压电池未自动恢复,原厂说明此时会出现 VCFRONT_a478_LVBMS_MOSFET 报警。先确认前述高压供电、无外接电源及 ECPA 条件,再通过维护模式或 Toolbox 执行 PROC_VCFRONT_X_RECONNECT-LV-BATTERY,尝试闭合 MOSFET。

图中 Close MOSFET 是原厂示例界面中的入口位置,并非本文中的可操作按钮。执行后返回同一页面重新核对 MOSFET 是否为 Closed(绿色),不能以“按钮点过了”或“报警不见了”代替状态验收。
四、例程未成功与退出
如果上述步骤仍未成功恢复,原厂下一步是使用 Tesla 低压锂离子电池充电器恢复电池,再完整重复本程序。该页面未给出充电接线、充电电压、时长或通用替代充电器参数,本文不补写这些数值;须按适用专用充电器说明和车辆维修程序操作,不使用普通铅酸电池充电步骤代替。
完成后退出维护模式。触摸屏路径为 Controls(车辆图标)> Service Mode > Exit Service Mode;确认红色模式标识或边框消失。通过 Toolbox 进入时,按原厂说明运行 PROC_ICE_X_EXIT-SERVICE-MODE 后断开诊断笔记本。
资料来源与安全边界
依据 Tesla 官方 低压电池-恢复(本次复核当前中文完整程序,并沿用已核验的英文版本;页面日期 2026-08-09)及 维护模式整理,其中维护模式详细进入/退出方法按已保存的原厂“维护模式”程序核对,实际界面以车辆软件版本为准。配图参考原厂检查照片及诊断界面重新绘制,非原厂截图;界面布局以实车软件为准。
本文供具备相应资质的维修人员查阅,不替代 VIN、市场、配置对应的最新维修手册、PPE 和现场风险评估。本程序需要高压系统正常供电,但不授权打开高压部件或带电作业。
