本文按 Tesla 官方 2024+ Model 3 锂离子低压电源断开与连接程序整理。它不是普通电池搭电方法,也不是高压安全隔离证明。原厂明确警告:如果不严格遵守步骤顺序,可能永久损坏车载电脑。施工应由具备相应资格的人员按当前车辆程序进行。

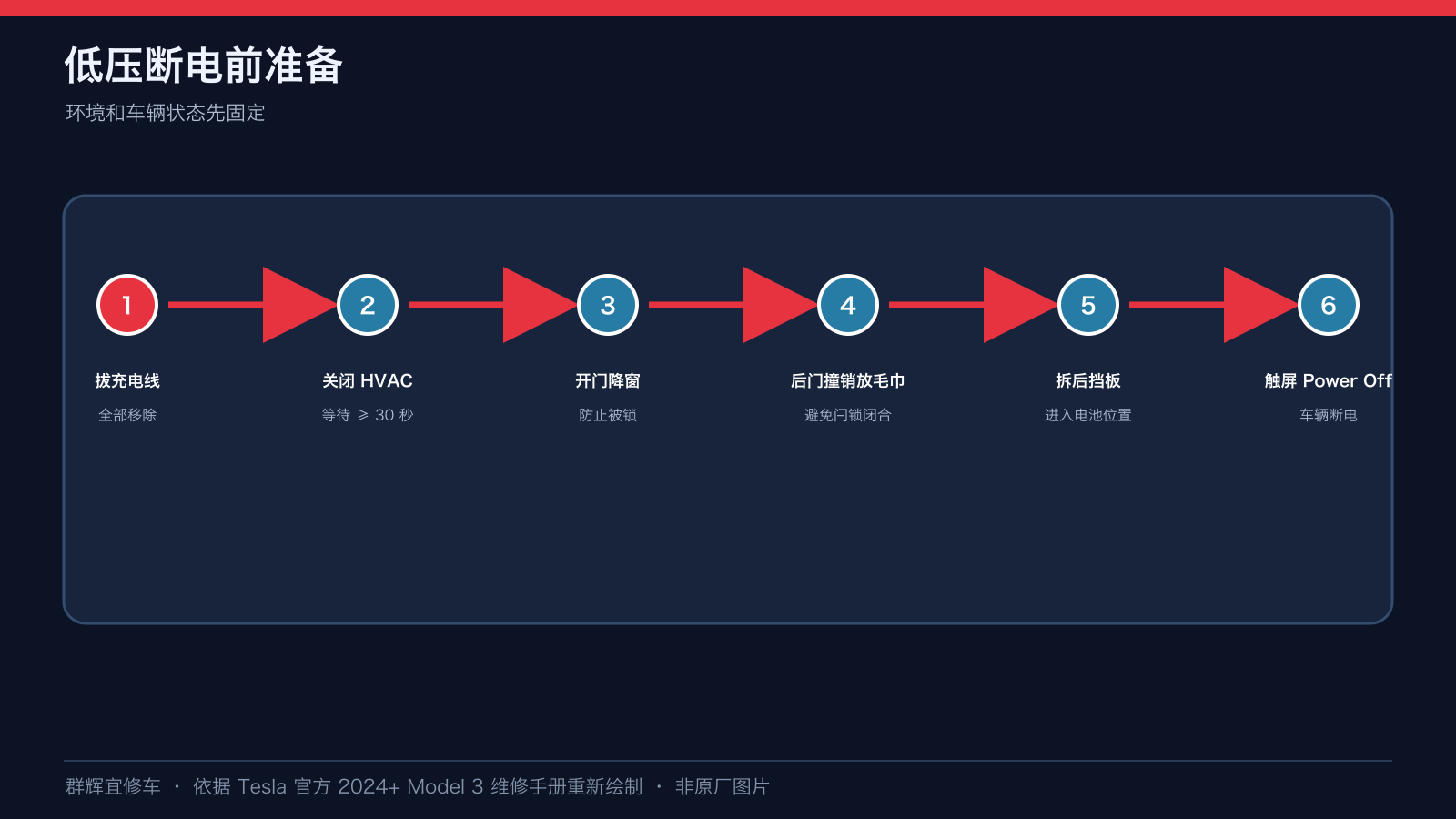

一、断开之前:三个等待条件不能混淆
- 断开车辆上的全部充电线缆。
- 在触摸屏关闭温度控制系统,等待至少30秒,使HVAC彻底关闭。
- 打开全部车门并降下车窗;在左后、右后车门撞销处放置车间毛巾,防止闩锁锁定。
- 按关联程序拆下后部挡板。原厂关联链接标题为后裙板总成-后;具体拆装按该部件程序核对,不在本文补写卡扣或紧固件要求。
- 通过触摸屏 Controls > Safety > Power Off > Power Off 关闭车辆电源。

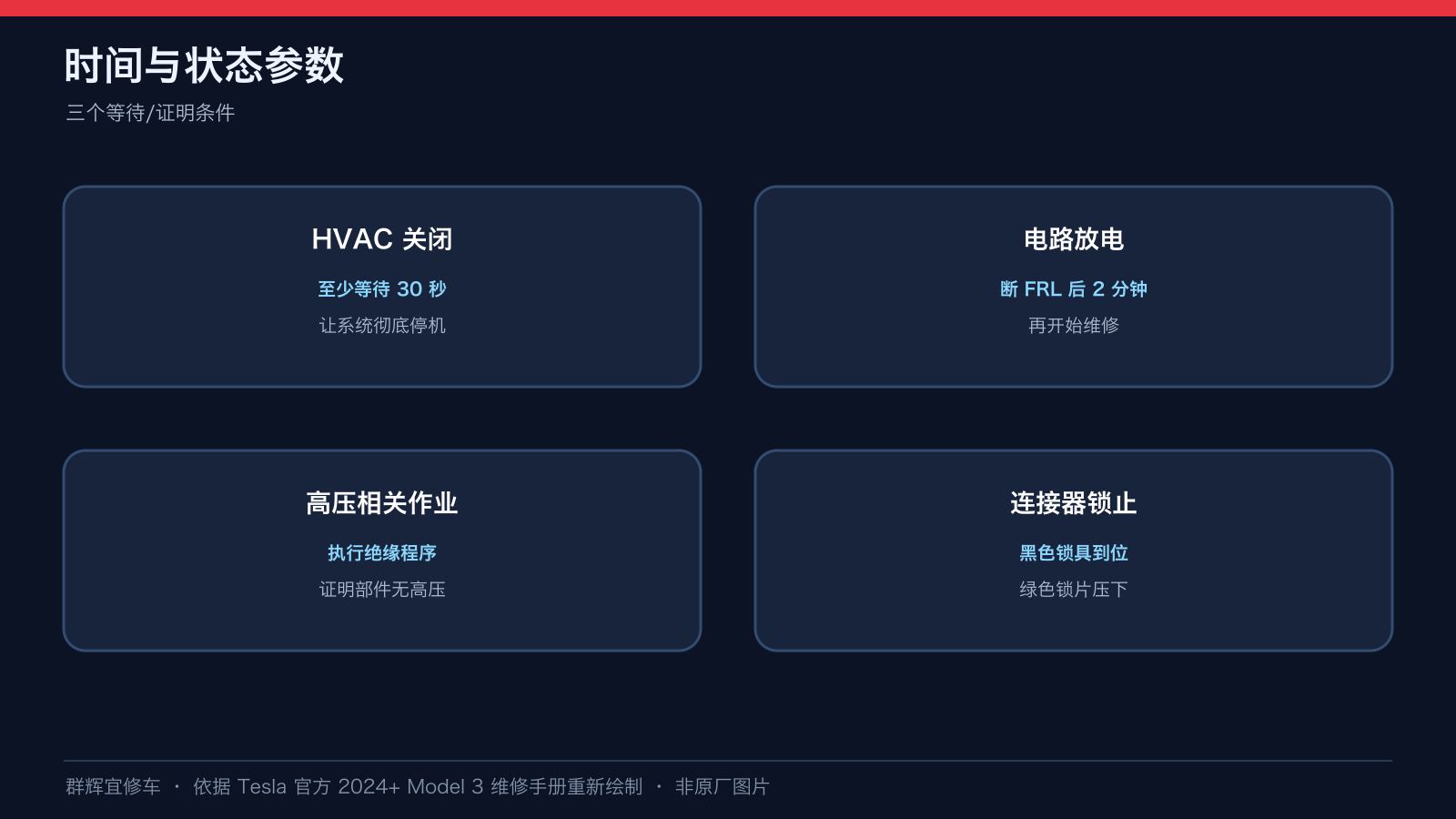

车窗等待:实际断开低压电源前,必须确认车窗至少1分钟未移动。这个条件不能用前面的HVAC 30秒等待替代;若期间再次移动过车窗,不能仍按此前等待时间判断。断开FRL后的2分钟放电等待则属于后续步骤。

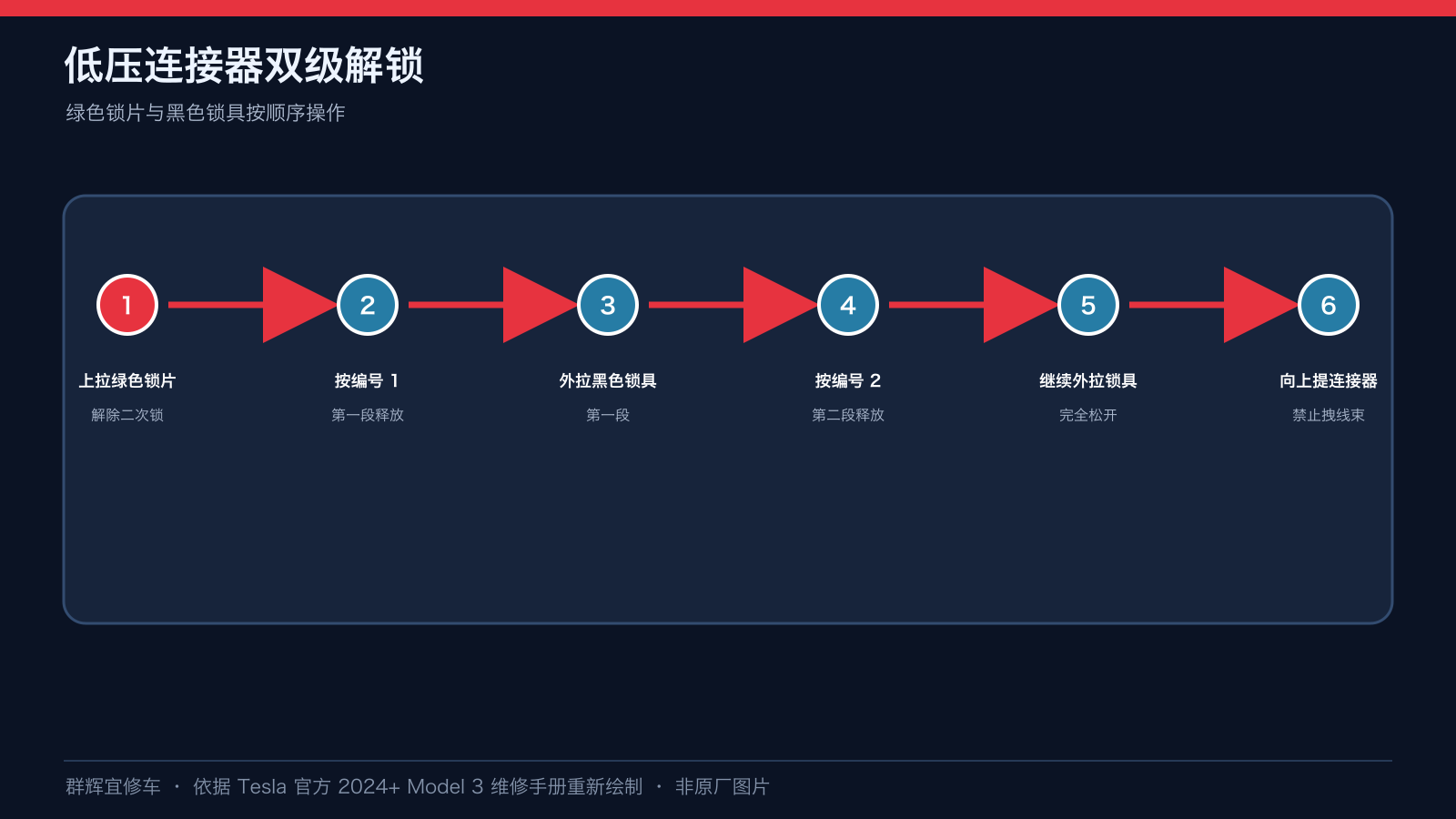

二、按两级锁具顺序释放电池连接器

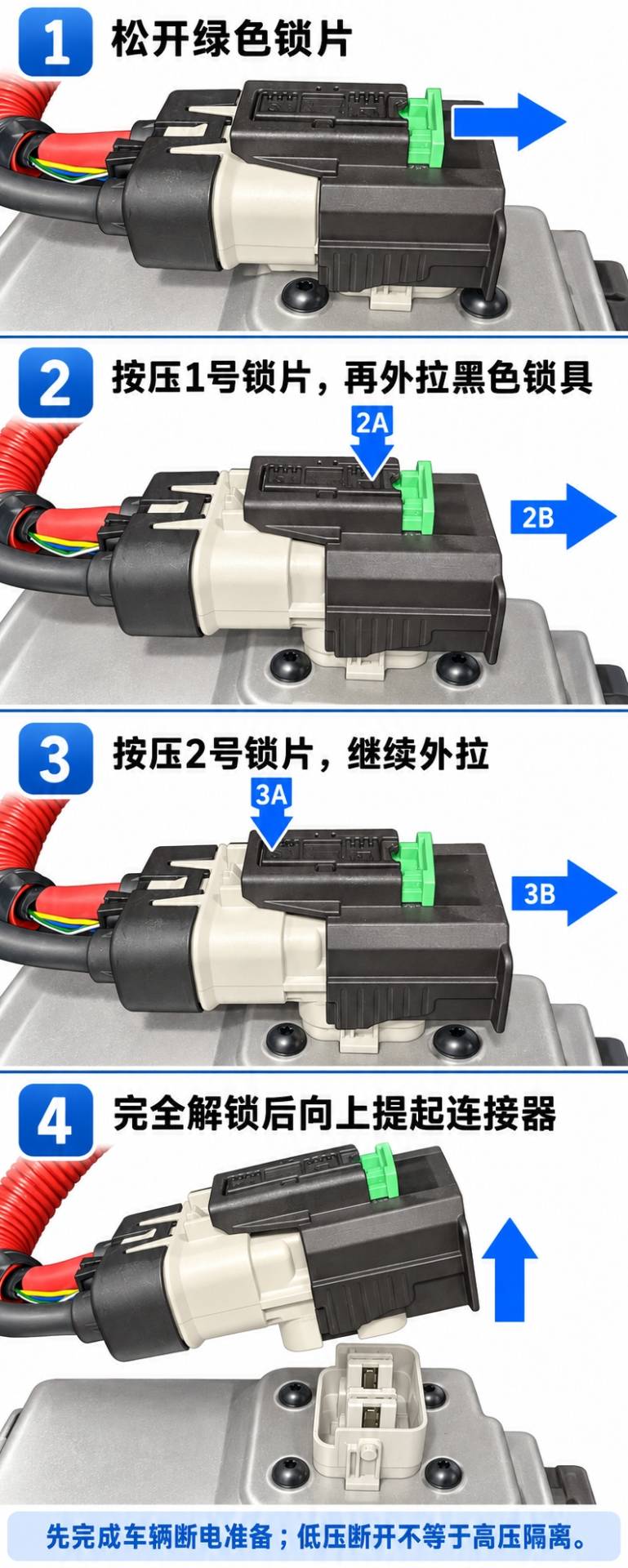

- 上拉绿色锁片,使其松开。
- 按压编号为1的黑色锁片(图中2A),然后向外拉动黑色连接器锁(2B)。
- 按压编号为2的黑色锁片(3A),再继续向外拉动黑色连接器锁(3B),使连接器完全松开。
- 完全解锁后,向上拉动连接器,将其从低压电池上松开。

图中箭头对应原厂照片的观察角度。“按压锁片”和“外拉锁具”是两个连续动作,不能只拉外壳或线缆。本文不提供连接器针脚定义,也不把图中的示意颜色当作车辆电路识别规则。
三、断开FRL并等待放电

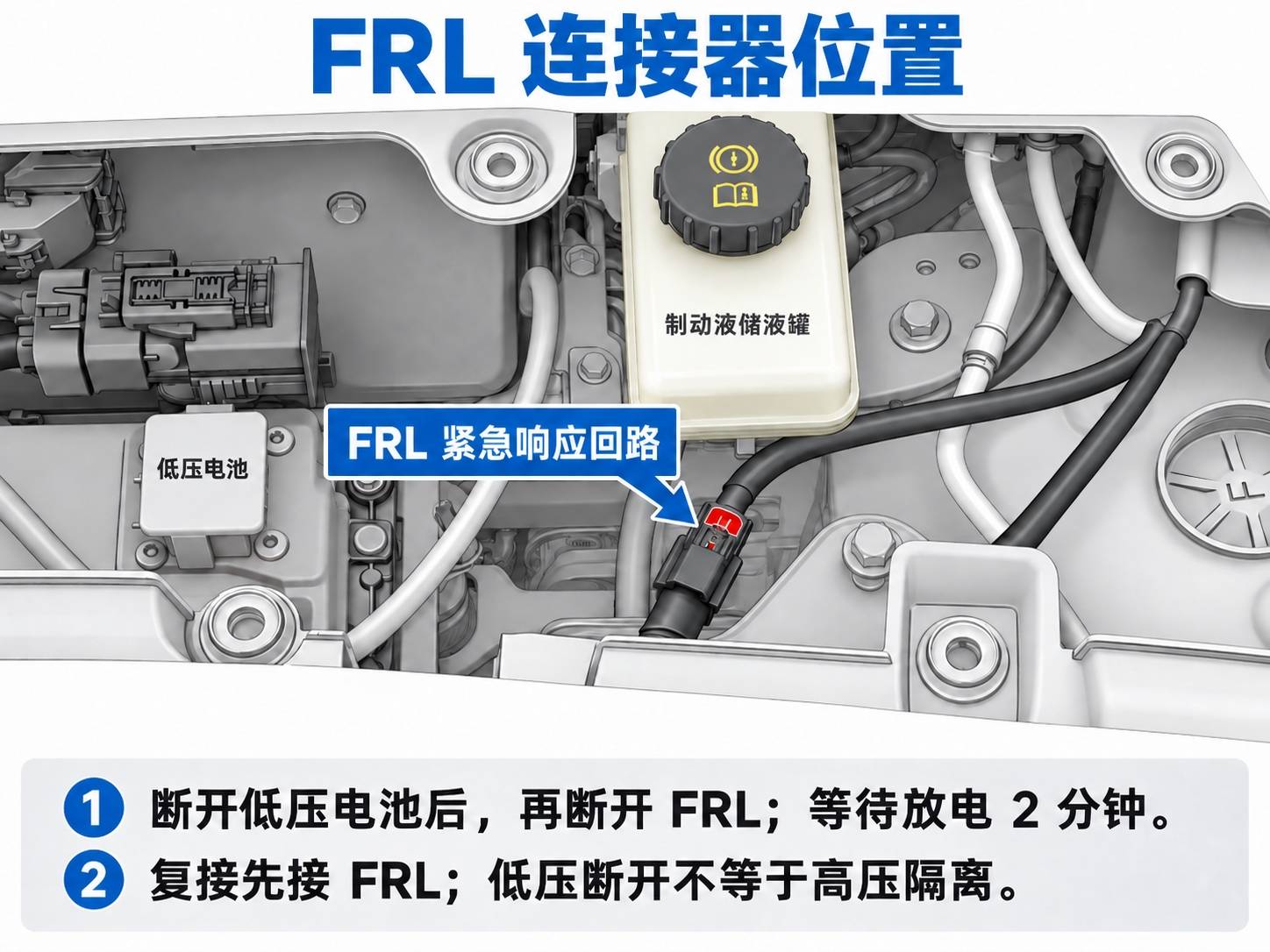

低压电池连接器断开后,再断开紧急响应回路FRL。开始维修车辆前,等待所有电路放电2分钟。下图用于辨认连接区域,不是剪断回路或拆开高压部件的说明。

高压边界:本程序禁用低压电源,但不能保证空调压缩机、变流器等高压部件已不再带有高压。若目的是维修某一高压部件,还必须按车辆电气绝缘程序确认该部件已无高压;不能以等待结束或屏幕熄灭替代验证。

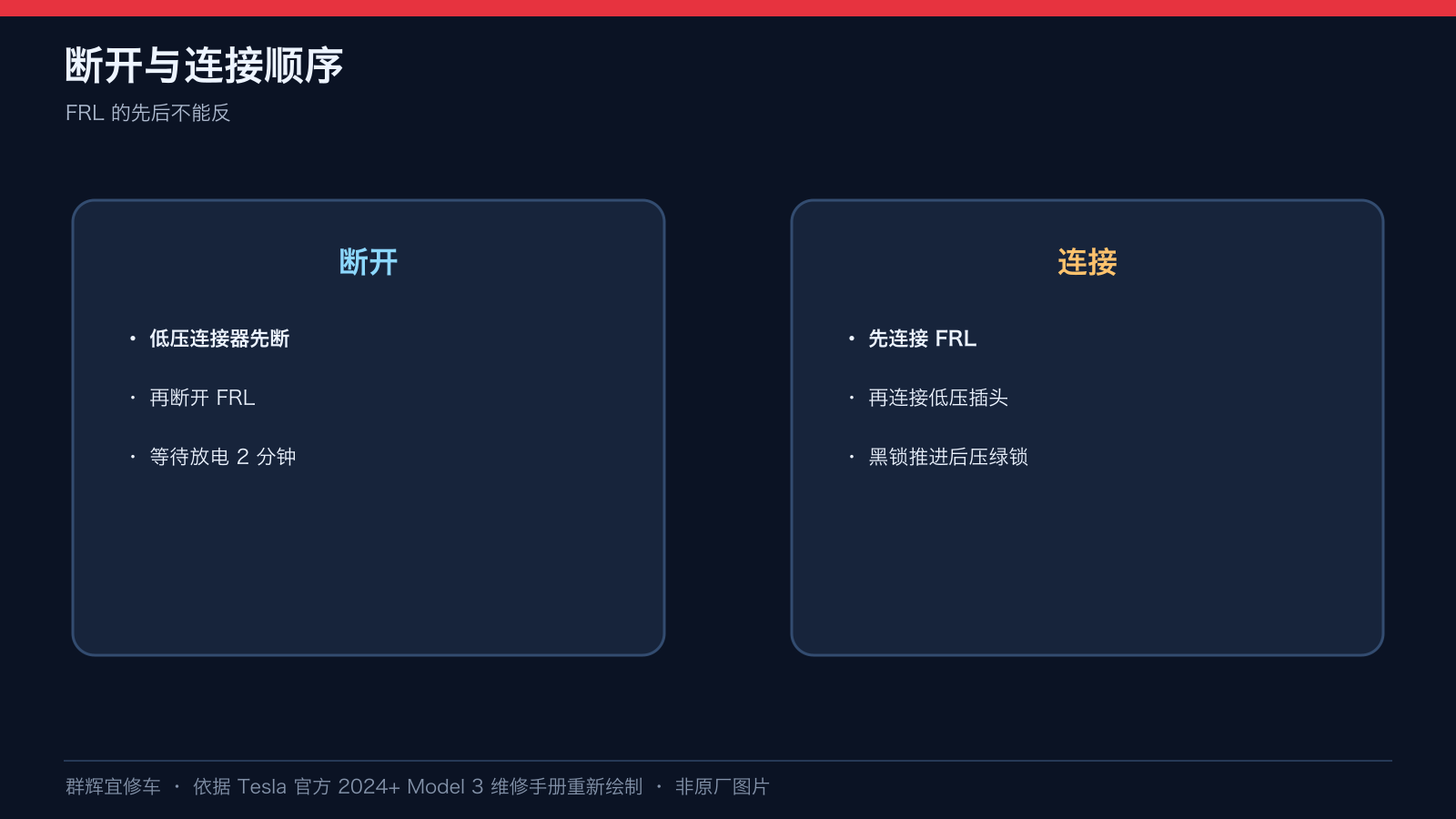

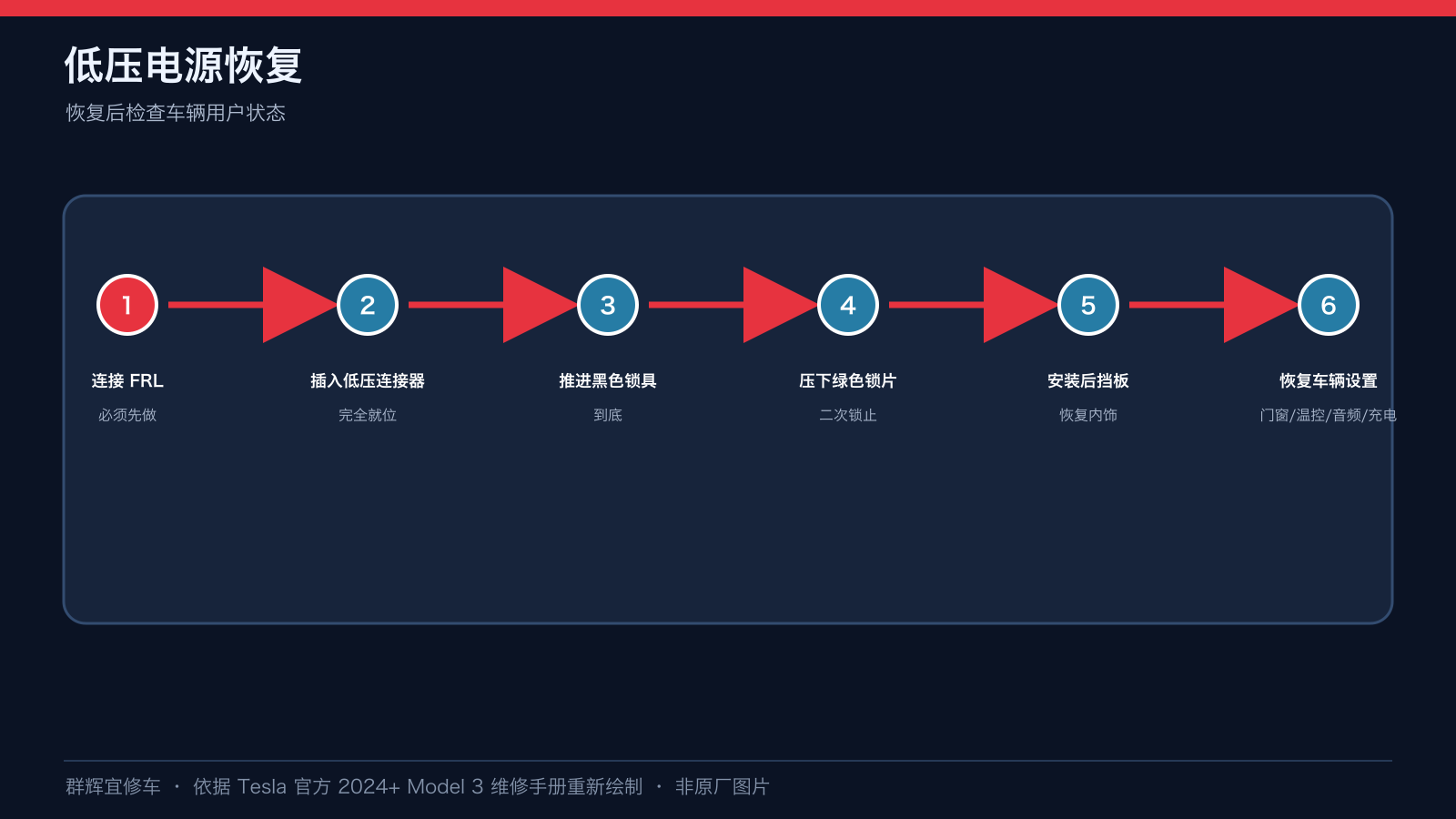

四、连接:FRL必须先于电池连接器

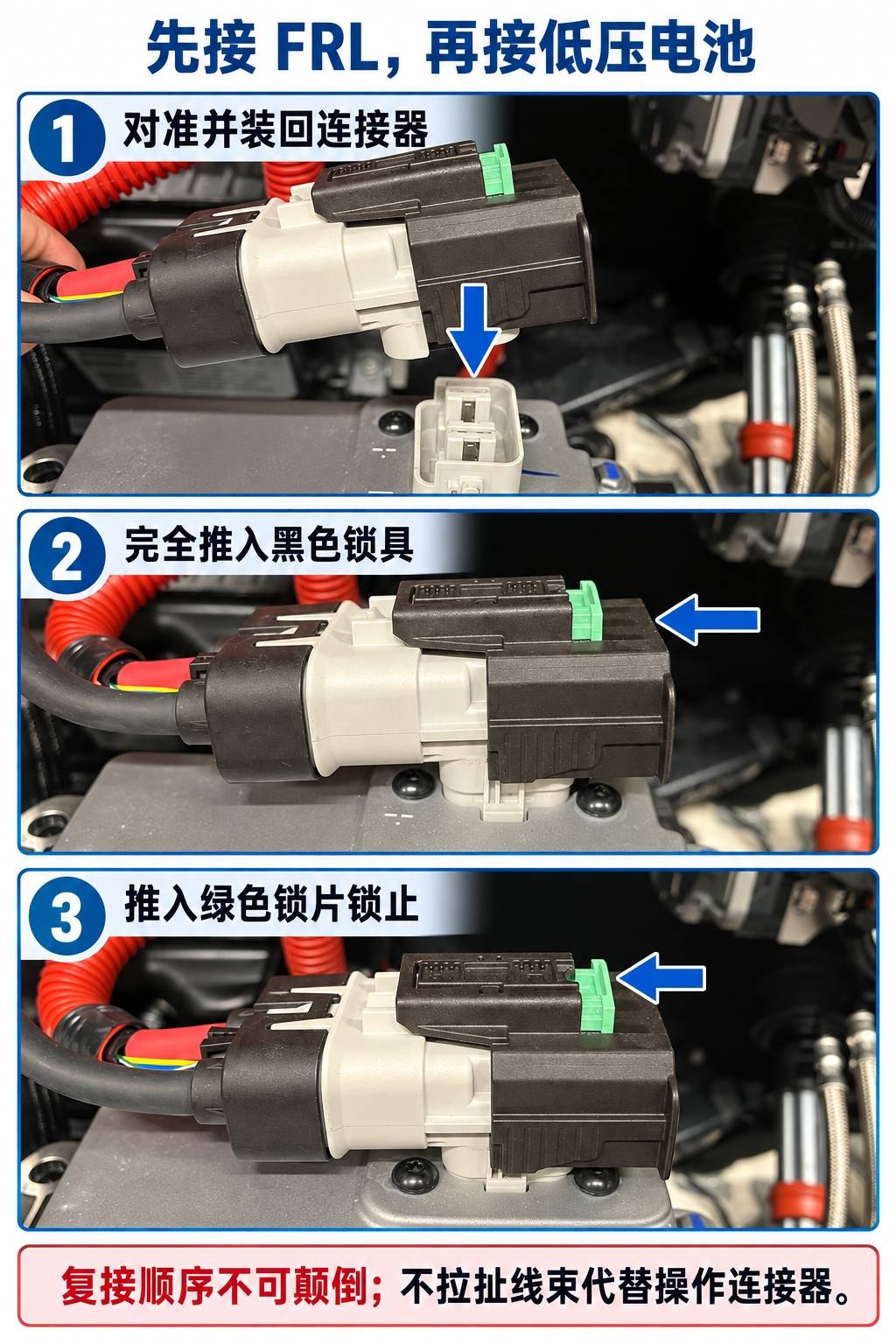

- 先连接紧急响应回路FRL。原厂明确要求:必须在连接低压电池连接器之前完成这一步。
- 将连接器装回低压电池。
- 完全向内推进黑色连接器锁。
- 向内推进绿色锁片,使连接器锁止。

五、恢复车辆状态
- 按关联程序安装后部挡板。
- 将车窗、座椅、温度控制、音频和充电系统恢复到维修前状态。
- 关闭全部车门。
资料来源与适用说明
来源:Tesla官方2024+ Model 3维修手册:低压电源-锂离子(断开和连接)。本次核对完整当前程序及9张原厂位置、解锁和复接图片;其中2025-10-16修订更新连接器步骤,2025-10-30修订增加车窗等待要求。后部挡板的独立拆装细节不在本文展开,请按原厂关联程序执行。
配图为参考原厂照片及位置图重新绘制的教学图,不是原厂图片。施工前核对VIN、市场、配置、车辆软件和最新资料,遵守PPE、人体工程学及现场风险评估要求;本页不授权高压带电作业。
