奔驰Guard：车窗导轨松脱：LI72.10-P-066016

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

车窗导轨粘贴可能局部松脱（附件 a、b）

附件

文件 描述

a Beanstandung.jpg 车窗导轨松脱

b Verlauf Fensterführung 222-Guard.jpg 222-Guard 车窗导轨走向

二、原通告列出的可能原因

括胶带老化或被溶剂污染。

三、检查与补救步骤

用触合型粘合剂重新粘接所有涉及到的车窗导轨（图 1）

部车窗导轨密封件

图 1 B – 中间车窗导轨密封件

图 1 C – 外部车窗导轨密封件

修整可无须拆卸玻璃。

须注意 AH67.00-P-0003-01FB

工作范围：

1. 将前车门的侧窗打开到最大并拆下前部车门衬里。

前车门上的车门衬里参见 AR72.10-P-1000LF

2. 覆盖已打开的窗槽（图 2）

区域（E，图 3）从车门边缘至已打开的侧窗玻璃拔下。

须去除车门边缘上的残余粘接剂。

洁粘接面上松脱的车窗导轨密封件和裸露的车门边缘（图 4）。

5. 用粘合剂 A 000 989 92 71 09 涂抹车窗导轨密封件和车门边缘的粘接面（图 4）。

侧。建议车窗导轨密封件分三件（1 – 3，图 5）依次粘接

除多出来的残余粘接剂。

须注意车窗导轨密封件至车门边缘标记的基准边（图 6）

部车窗导轨密封件（A，图 7）重复工作步骤 3 至 6。

置（2，图 8）并短暂中

置（2，图 8），以防液压车窗升降器的附加储

液罐溢出。

9. 拆卸前部车门模块（AR72.10-P-0900LFS，图 9）。

部和中间车窗导轨密封件（E，图 10），并类似于侧窗玻璃上方

洁，而后粘接。

前部车门模块。

提示：使用零件表中列出的用于固定液压管路的电缆扎带（图 11）

前车门。

部和中间车窗导轨的车窗导轨密封件（见标记区域 F，图 12）。

后部车门上的车门衬里参见 AR72.12-P-1010LF

后车门上的车门模块参见 AR72.12-P-0103LFS（图 13）

重要：与 WIS 中的工作说明相反，无须拆卸侧窗的遮阳帘！不拆卸车窗框架上的饰板，因此不更换！

后车门。

洁工作区域。

附件

文件 描述

1. FLS Tips .mp4 工作步骤 1/step 1 的视频

2.u.3. FLS Tips.mp4 工作步骤 2 和 3/step 2 and 3 的视频

4. FLS Tips.mp4 工作步骤 4/step 4 的视频

5.u.6 ._1_FLS Tips.mp4 工作步骤 5 和 6 - 第 1 部分/step 5 and 6 - part 1 的视频

5.u.6 ._2_FLS Tips.mp4 工作步骤 5 和 6 - 第 2 部分/step 5 and 6 - part 2 的视频

7. _1_FLS Tips.mp4 工作步骤 7 - 第 1 部分/step 7 - part 1 的视频

7. _2_FLS Tips.mp4 工作步骤 7 - 第 2 部分/step 7 - part 2 的视频

7. _3_FLS Tips.mp4 工作步骤 7 - 第 3 部分/step 7 - part 3 的视频

10._1_FLS Tips.mp4 工作步骤 10 - 第 1 部分/step 10 - part 1 的视频

10._2_FLS Tips.mp4 工作步骤 10 - 第 2 部分/step 10 - part 2 的视频

Abbildung 1 Fensterführung.JPG 图 1/Figure 1

Abbildung 2.JPG 图 2/Figure 2

Abbildung 3.JPG 图 3/Figure 3

Abbildung 4.JPG 图 4/Figure 4

Abbildung 5.JPG 图 5/Figure 5

Abbildung 6.JPG 图 6/Figure 6

Abbildung 7.JPG 图 7/Figure 7

Abbildung 8.JPG 图 8/Figure 8

Abbildung 9.JPG 图 9/Figure 9

Abbildung 10.JPG 图 10/Figure 10

Abbildung 11.JPG 图 11/Figure 11

Abbildung 12.JPG 图 12/Figure 12

Abbildung 13.JPG 图 13/Figure 13

Abbildung 14.JPG 图 14/Figure 14

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

板上用于固定导线的电缆扎带 X

A 000 989 92 71 09 粘合剂 1 X

洁剂 1 X

操作号与损坏代码

容 时间 损坏代码 提示

72-5851 第1车门的车门模块，地点说明：……拆

ZM 72D02 38 左前车门的车窗导轨密封件

72-5851 第1车门的车门模块，地点说明：……拆

ZM 72S02 38 右前车门的车窗导轨密封件

72-5856 第2车门的车门模块，地点说明：……拆

ZM 73D02 38 左后车门的车窗导轨密封件

72-5856 第2车门的车门模块，地点说明：……拆

ZM 73S02 38 右后车门的车窗导轨密封件

WIS参考

窗及车窗玻璃的提示

补救

前车门上的车门衬

里

补救

车门模块 补救

后车门上的车门衬

里

补救

后车门模块 补救

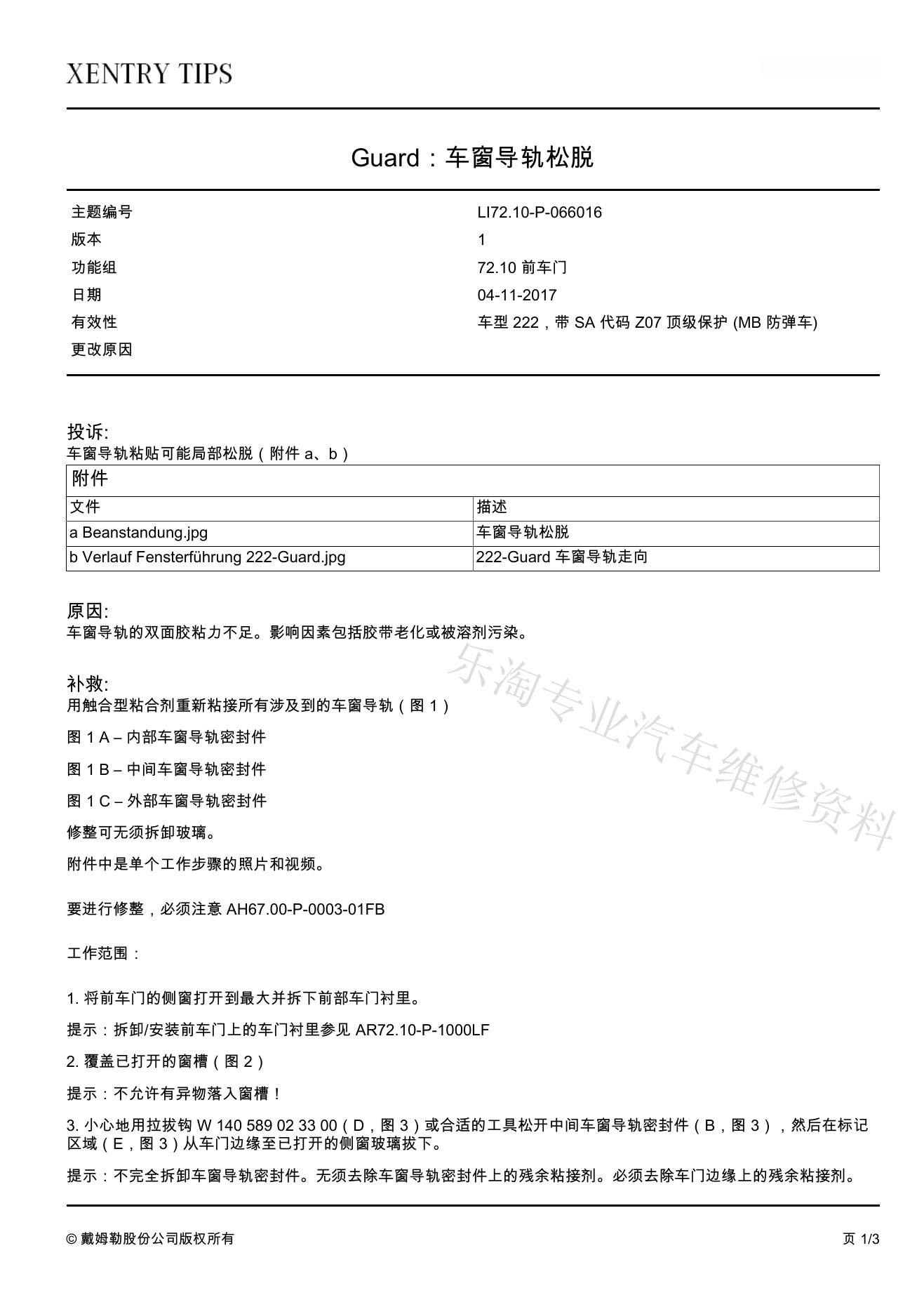

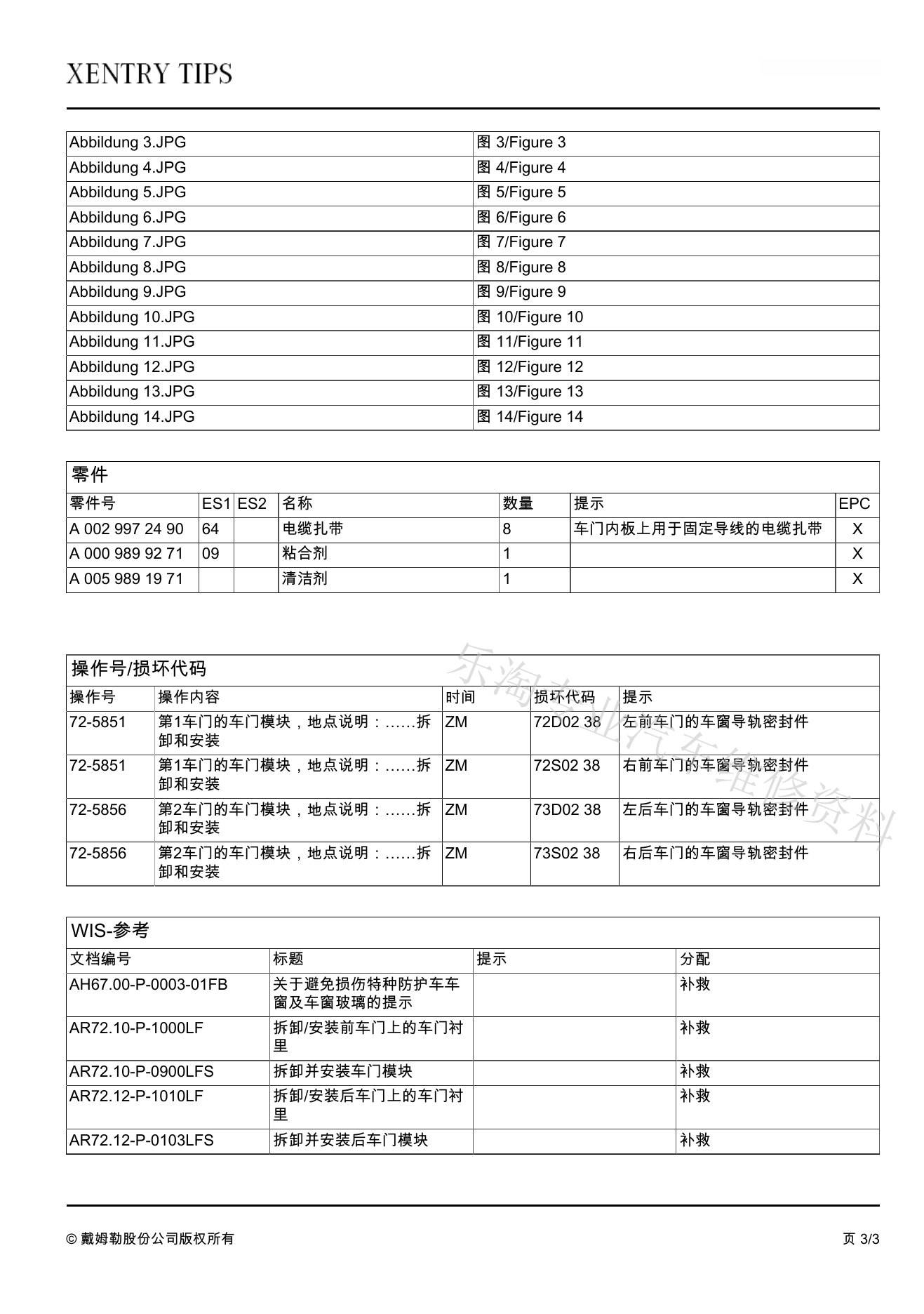

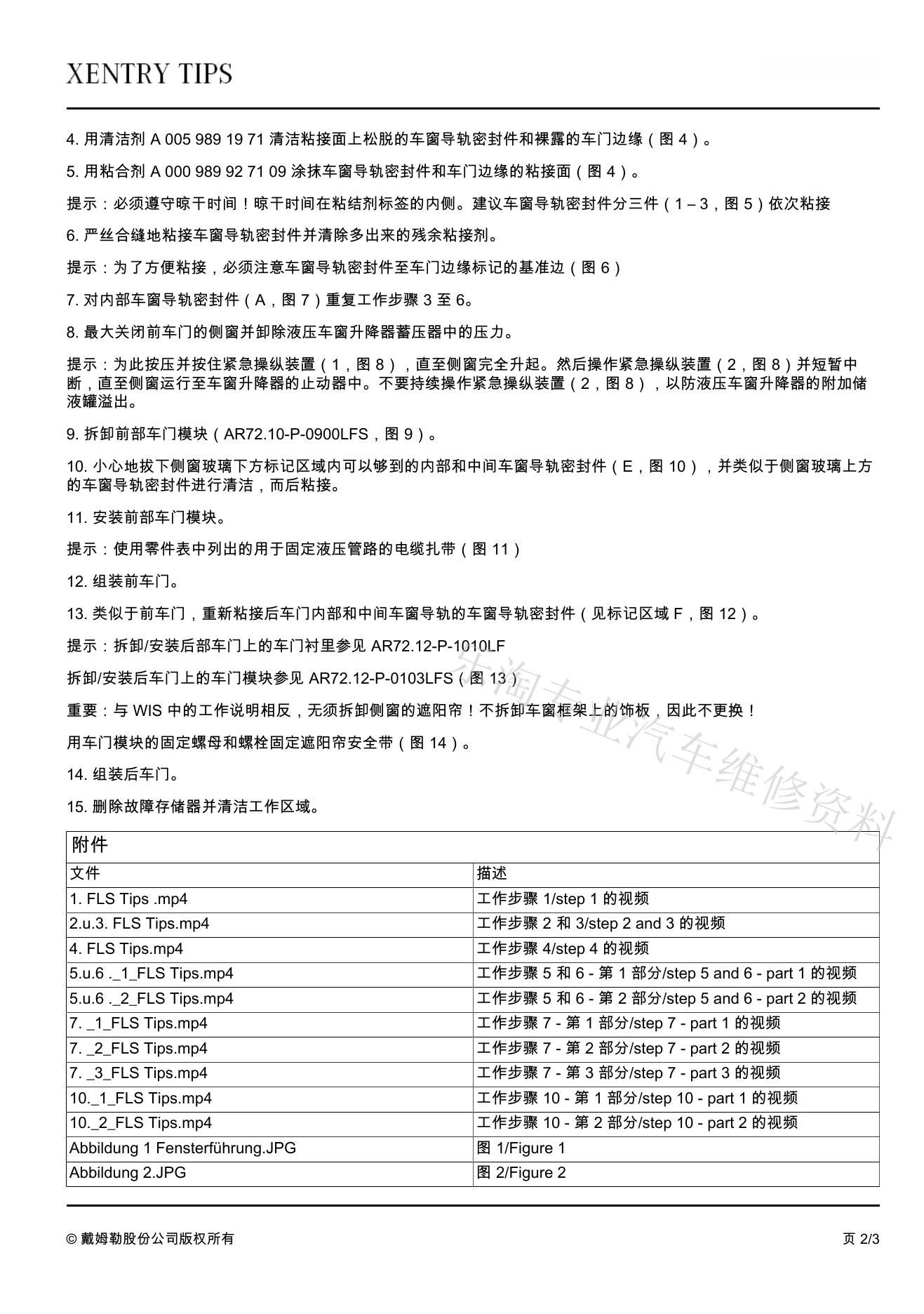

5、原始TIPS通告页面

以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
